FIAT DUCATO BASE CAMPER 2015 Kezelési és karbantartási útmutató (in Hungarian)

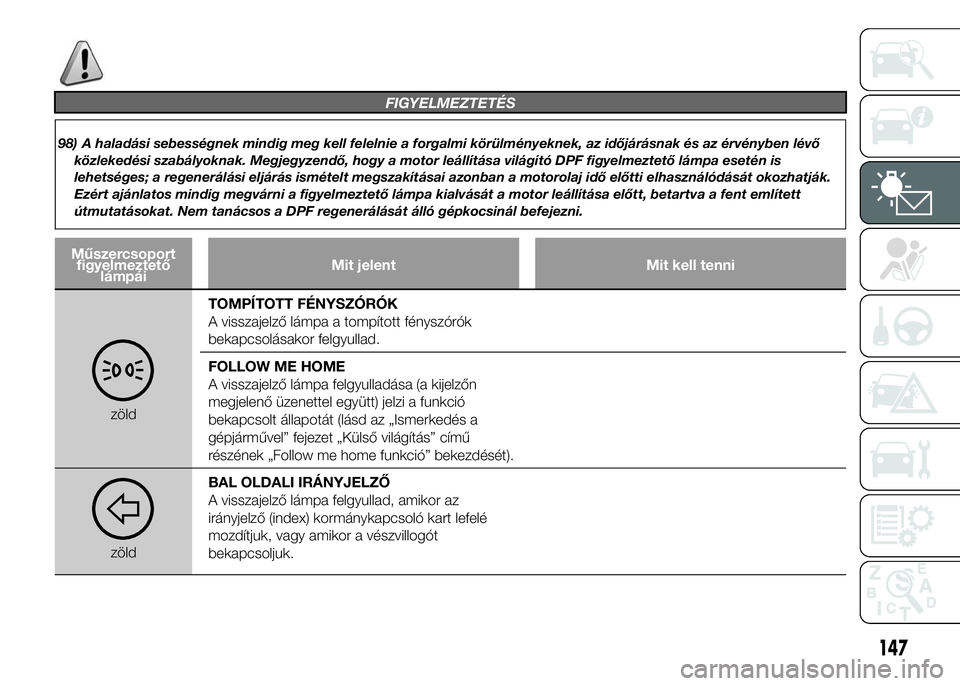

FIGYELMEZTETÉS
98) A haladási sebességnek mindig meg kell felelnie a forgalmi körülményeknek, az időjárásnak és az érvényben lévő
közlekedési szabályoknak. Megjegyzendő, hogy a motor leállítása világító DPF figyelmeztető lámpa esetén is
lehetséges; a regenerálási eljárás ismételt megszakításai azonban a motorolaj idő előtti elhasználódását okozhatják.
Ezért ajánlatos mindig megvárni a figyelmeztető lámpa kialvását a motor leállítása előtt, betartva a fent említett
útmutatásokat. Nem tanácsos a DPF regenerálását álló gépkocsinál befejezni.
Műszercsoport
figyelmeztető
lámpáiMit jelent Mit kell tenni
zöldTOMPÍTOTT FÉNYSZÓRÓK
A visszajelző lámpa a tompított fényszórók
bekapcsolásakor felgyullad.
FOLLOW ME HOME
A visszajelző lámpa felgyulladása (a kijelzőn
megjelenő üzenettel együtt) jelzi a funkció
bekapcsolt állapotát (lásd az „Ismerkedés a
gépjárművel” fejezet „Külső világítás” című
részének „Follow me home funkció” bekezdését).
zöldBAL OLDALI IRÁNYJELZŐ
A visszajelző lámpa felgyullad, amikor az
irányjelző (index) kormánykapcsoló kart lefelé
mozdítjuk, vagy amikor a vészvillogót
bekapcsoljuk.
147

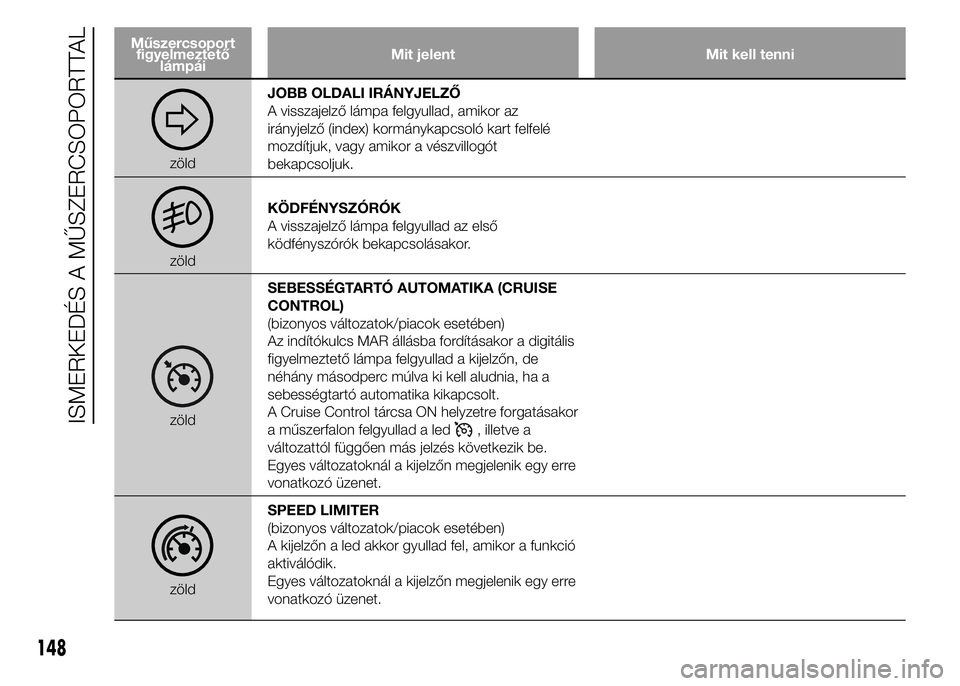

Műszercsoport
figyelmeztető
lámpáiMit jelent Mit kell tenni
zöldJOBB OLDALI IRÁNYJELZŐ
A visszajelző lámpa felgyullad, amikor az
irányjelző (index) kormánykapcsoló kart felfelé
mozdítjuk, vagy amikor a vészvillogót
bekapcsoljuk.
zöldKÖDFÉNYSZÓRÓK
A visszajelző lámpa felgyullad az első
ködfényszórók bekapcsolásakor.
zöldSEBESSÉGTARTÓ AUTOMATIKA (CRUISE
CONTROL)
(bizonyos változatok/piacok esetében)
Az indítókulcs MAR állásba fordításakor a digitális
figyelmeztető lámpa felgyullad a kijelzőn, de
néhány másodperc múlva ki kell aludnia, ha a
sebességtartó automatika kikapcsolt.
A Cruise Control tárcsa ON helyzetre forgatásakor
a műszerfalon felgyullad a led, illetve a
változattól függően más jelzés következik be.
Egyes változatoknál a kijelzőn megjelenik egy erre
vonatkozó üzenet.
zöldSPEED LIMITER
(bizonyos változatok/piacok esetében)
A kijelzőn a led akkor gyullad fel, amikor a funkció
aktiválódik.
Egyes változatoknál a kijelzőn megjelenik egy erre
vonatkozó üzenet.
148
ISMERKEDÉS A MŰSZERCSOPORTTAL

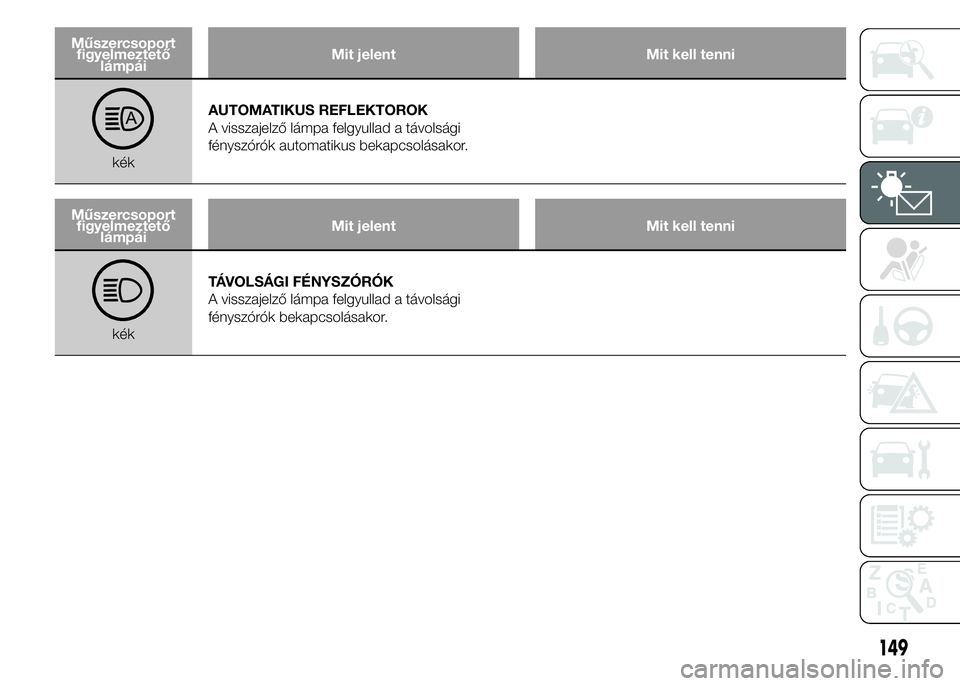

Műszercsoport
figyelmeztető
lámpáiMit jelent Mit kell tenni
kékAUTOMATIKUS REFLEKTOROK
A visszajelző lámpa felgyullad a távolsági
fényszórók automatikus bekapcsolásakor.
Műszercsoport
figyelmeztető
lámpáiMit jelent Mit kell tenni
kékTÁVOLSÁGI FÉNYSZÓRÓK
A visszajelző lámpa felgyullad a távolsági
fényszórók bekapcsolásakor.
149

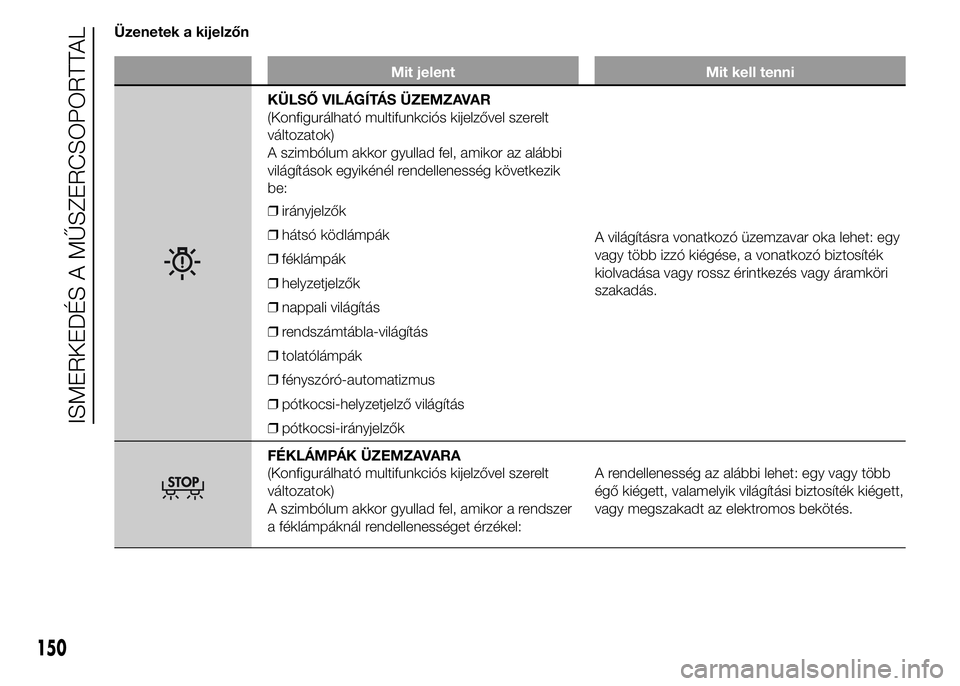

Üzenetek a kijelzőn
Mit jelent Mit kell tenni
KÜLSŐ VILÁGÍTÁS ÜZEMZAVAR
(Konfigurálható multifunkciós kijelzővel szerelt
változatok)
A szimbólum akkor gyullad fel, amikor az alábbi
világítások egyikénél rendellenesség következik
be:
❒irányjelzők
❒hátsó ködlámpák
❒féklámpák
❒helyzetjelzők
❒nappali világítás
❒rendszámtábla-világítás
❒tolatólámpák
❒fényszóró-automatizmus
❒pótkocsi-helyzetjelző világítás
❒pótkocsi-irányjelzőkA világításra vonatkozó üzemzavar oka lehet: egy
vagy több izzó kiégése, a vonatkozó biztosíték
kiolvadása vagy rossz érintkezés vagy áramköri
szakadás.
FÉKLÁMPÁK ÜZEMZAVARA
(Konfigurálható multifunkciós kijelzővel szerelt
változatok)
A szimbólum akkor gyullad fel, amikor a rendszer
a féklámpáknál rendellenességet érzékel:A rendellenesség az alábbi lehet: egy vagy több
égő kiégett, valamelyik világítási biztosíték kiégett,
vagy megszakadt az elektromos bekötés.
150
ISMERKEDÉS A MŰSZERCSOPORTTAL

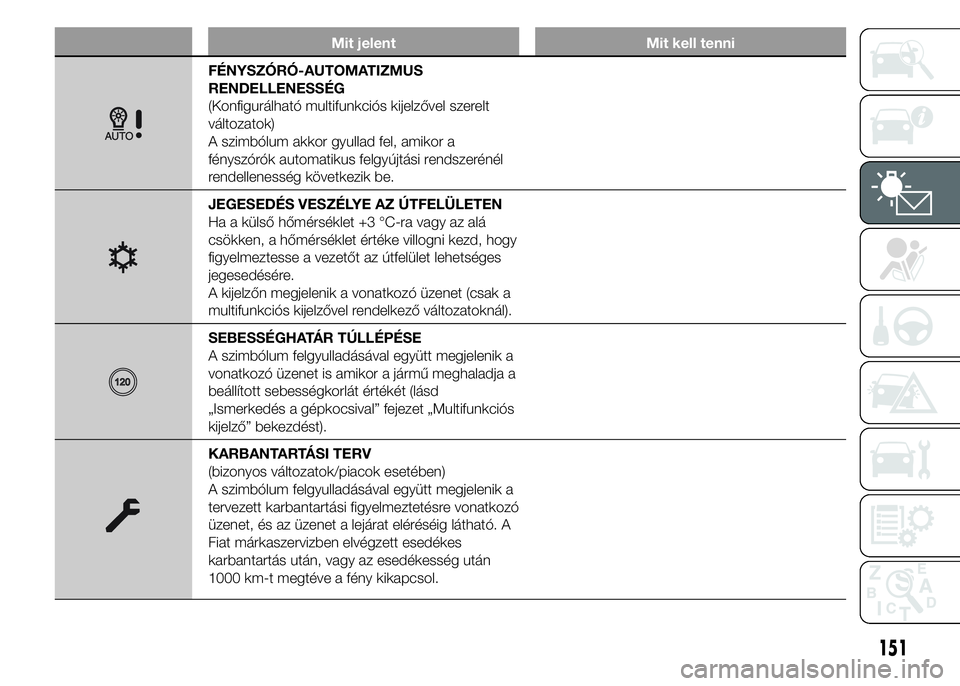

Mit jelent Mit kell tenni
FÉNYSZÓRÓ-AUTOMATIZMUS
RENDELLENESSÉG
(Konfigurálható multifunkciós kijelzővel szerelt
változatok)
A szimbólum akkor gyullad fel, amikor a
fényszórók automatikus felgyújtási rendszerénél
rendellenesség következik be.
JEGESEDÉS VESZÉLYE AZ ÚTFELÜLETEN
Ha a külső hőmérséklet +3 °C-ra vagy az alá
csökken, a hőmérséklet értéke villogni kezd, hogy
figyelmeztesse a vezetőt az útfelület lehetséges
jegesedésére.
A kijelzőn megjelenik a vonatkozó üzenet (csak a
multifunkciós kijelzővel rendelkező változatoknál).
SEBESSÉGHATÁR TÚLLÉPÉSE
A szimbólum felgyulladásával együtt megjelenik a
vonatkozó üzenet is amikor a jármű meghaladja a
beállított sebességkorlát értékét (lásd
„Ismerkedés a gépkocsival” fejezet „Multifunkciós
kijelző” bekezdést).
KARBANTARTÁSI TERV
(bizonyos változatok/piacok esetében)
A szimbólum felgyulladásával együtt megjelenik a
tervezett karbantartási figyelmeztetésre vonatkozó
üzenet, és az üzenet a lejárat eléréséig látható. A
Fiat márkaszervizben elvégzett esedékes
karbantartás után, vagy az esedékesség után
1000 km-t megtéve a fény kikapcsol.
151

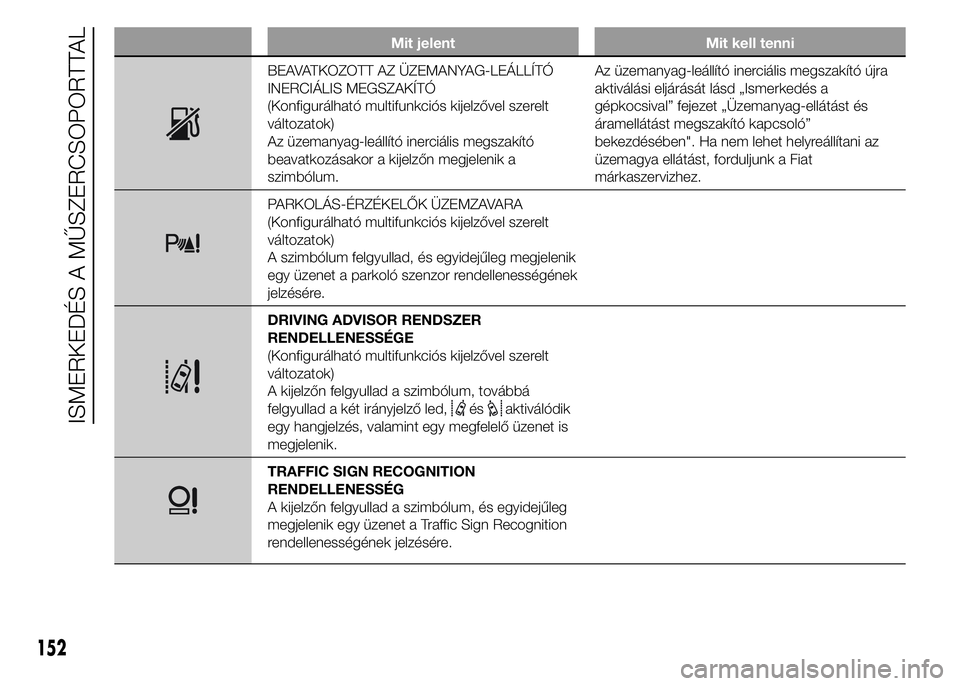

Mit jelent Mit kell tenni
BEAVATKOZOTT AZ ÜZEMANYAG-LEÁLLÍTÓ
INERCIÁLIS MEGSZAKÍTÓ
(Konfigurálható multifunkciós kijelzővel szerelt
változatok)
Az üzemanyag-leállító inerciális megszakító
beavatkozásakor a kijelzőn megjelenik a
szimbólum.Az üzemanyag-leállító inerciális megszakító újra
aktiválási eljárását lásd „Ismerkedés a
gépkocsival” fejezet „Üzemanyag-ellátást és
áramellátást megszakító kapcsoló”
bekezdésében". Ha nem lehet helyreállítani az
üzemagya ellátást, forduljunk a Fiat
márkaszervizhez.
PARKOLÁS-ÉRZÉKELŐK ÜZEMZAVARA
(Konfigurálható multifunkciós kijelzővel szerelt
változatok)
A szimbólum felgyullad, és egyidejűleg megjelenik
egy üzenet a parkoló szenzor rendellenességének
jelzésére.
DRIVING ADVISOR RENDSZER
RENDELLENESSÉGE
(Konfigurálható multifunkciós kijelzővel szerelt
változatok)
A kijelzőn felgyullad a szimbólum, továbbá
felgyullad a két irányjelző led,
ésaktiválódik
egy hangjelzés, valamint egy megfelelő üzenet is
megjelenik.
TRAFFIC SIGN RECOGNITION
RENDELLENESSÉG
A kijelzőn felgyullad a szimbólum, és egyidejűleg
megjelenik egy üzenet a Traffic Sign Recognition
rendellenességének jelzésére.
152
ISMERKEDÉS A MŰSZERCSOPORTTAL

Mit jelent Mit kell tenni

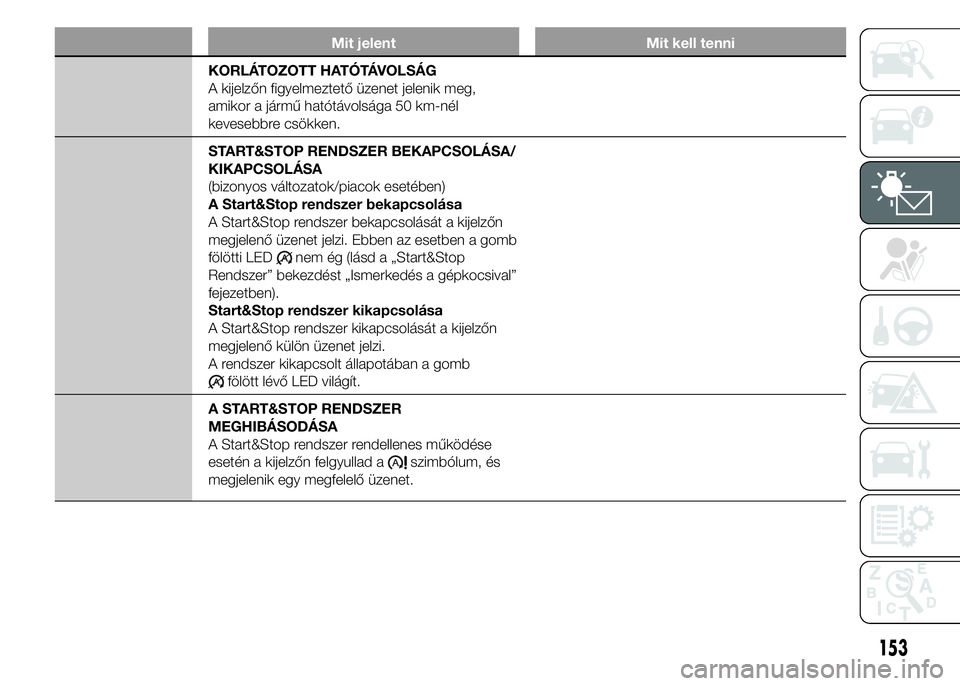

KORLÁTOZOTT HATÓTÁVOLSÁG
A kijelzőn figyelmeztető üzenet jelenik meg,
amikor a jármű hatótávolsága 50 km-nél
kevesebbre csökken.
START&STOP RENDSZER BEKAPCSOLÁSA/
KIKAPCSOLÁSA
(bizonyos változatok/piacok esetében)
A Start&Stop rendszer bekapcsolása
A Start&Stop rendszer bekapcsolását a kijelzőn
megjelenő üzenet jelzi. Ebben az esetben a gomb
fölötti LED
nem ég (lásd a „Start&Stop
Rendszer” bekezdést „Ismerkedés a gépkocsival”
fejezetben).
Start&Stop rendszer kikapcsolása
A Start&Stop rendszer kikapcsolását a kijelzőn
megjelenő külön üzenet jelzi.
A rendszer kikapcsolt állapotában a gomb
fölött lévő LED világít.
A START&STOP RENDSZER
MEGHIBÁSODÁSA
A Start&Stop rendszer rendellenes működése
esetén a kijelzőn felgyullad a
szimbólum, és
megjelenik egy megfelelő üzenet.
153

154
Szándékosan üresen hagyott oldal

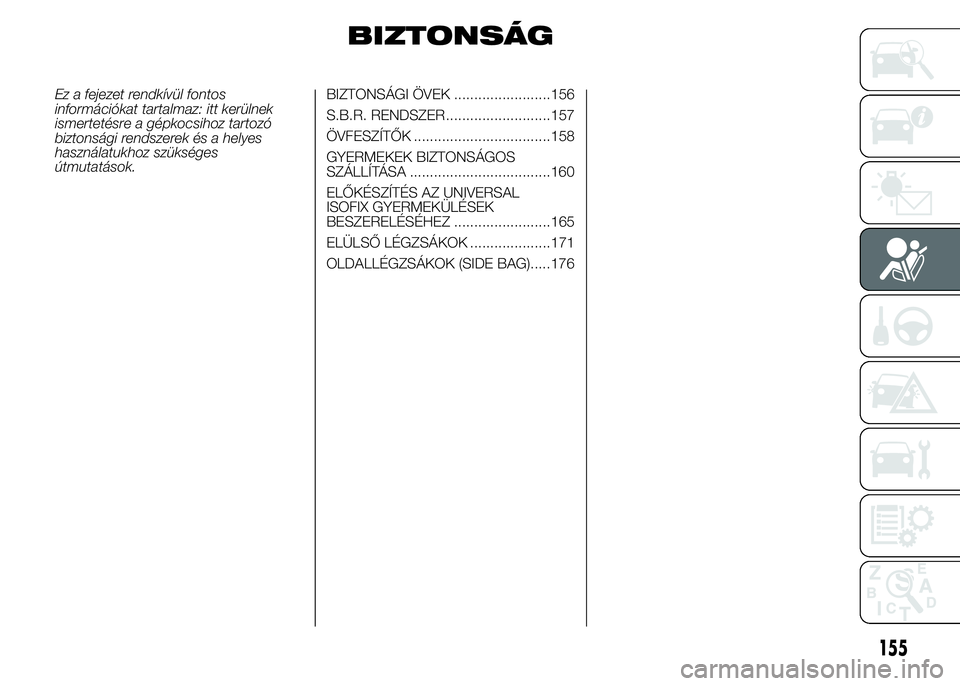

BIZTONSÁG
Ez a fejezet rendkívül fontos
információkat tartalmaz: itt kerülnek
ismertetésre a gépkocsihoz tartozó
biztonsági rendszerek és a helyes
használatukhoz szükséges
útmutatások.BIZTONSÁGI ÖVEK ........................156
S.B.R. RENDSZER ..........................157
ÖVFESZÍTŐK ..................................158
GYERMEKEK BIZTONSÁGOS
SZÁLLÍTÁSA ...................................160
ELŐKÉSZÍTÉS AZ UNIVERSAL
ISOFIX GYERMEKÜLÉSEK
BESZERELÉSÉHEZ ........................165
ELÜLSŐ LÉGZSÁKOK ....................171
OLDALLÉGZSÁKOK (SIDE BAG).....176
155

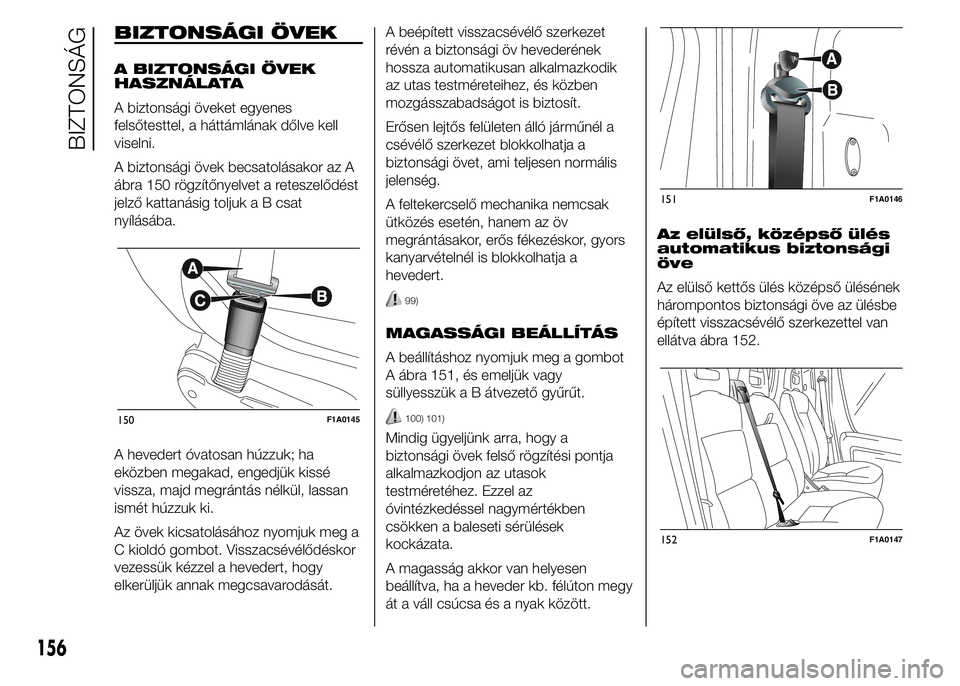

BIZTONSÁGI ÖVEK
A BIZTONSÁGI ÖVEK
HASZNÁLATA
A biztonsági öveket egyenes
felsőtesttel, a háttámlának dőlve kell
viselni.
A biztonsági övek becsatolásakor az A
ábra 150 rögzítőnyelvet a reteszelődést
jelző kattanásig toljuk a B csat
nyílásába.
A hevedert óvatosan húzzuk; ha
eközben megakad, engedjük kissé
vissza, majd megrántás nélkül, lassan
ismét húzzuk ki.
Az övek kicsatolásához nyomjuk meg a
C kioldó gombot. Visszacsévélődéskor
vezessük kézzel a hevedert, hogy
elkerüljük annak megcsavarodását.A beépített visszacsévélő szerkezet
révén a biztonsági öv hevederének
hossza automatikusan alkalmazkodik
az utas testméreteihez, és közben
mozgásszabadságot is biztosít.
Erősen lejtős felületen álló járműnél a
csévélő szerkezet blokkolhatja a
biztonsági övet, ami teljesen normális
jelenség.
A feltekercselő mechanika nemcsak
ütközés esetén, hanem az öv
megrántásakor, erős fékezéskor, gyors
kanyarvételnél is blokkolhatja a
hevedert.
99)
MAGASSÁGI BEÁLLÍTÁS
A beállításhoz nyomjuk meg a gombot
A ábra 151, és emeljük vagy
süllyesszük a B átvezető gyűrűt.
100) 101)
Mindig ügyeljünk arra, hogy a
biztonsági övek felső rögzítési pontja
alkalmazkodjon az utasok
testméretéhez. Ezzel az
óvintézkedéssel nagymértékben
csökken a baleseti sérülések
kockázata.
A magasság akkor van helyesen
beállítva, ha a heveder kb. félúton megy
át a váll csúcsa és a nyak között.Az elülső, középső ülés
automatikus biztonsági
öve
Az elülső kettős ülés középső ülésének
hárompontos biztonsági öve az ülésbe
épített visszacsévélő szerkezettel van
ellátva ábra 152.
150F1A0145
151F1A0146
152F1A0147
156
BIZTONSÁG
