FIAT DUCATO BASE CAMPER 2015 Kezelési és karbantartási útmutató (in Hungarian)

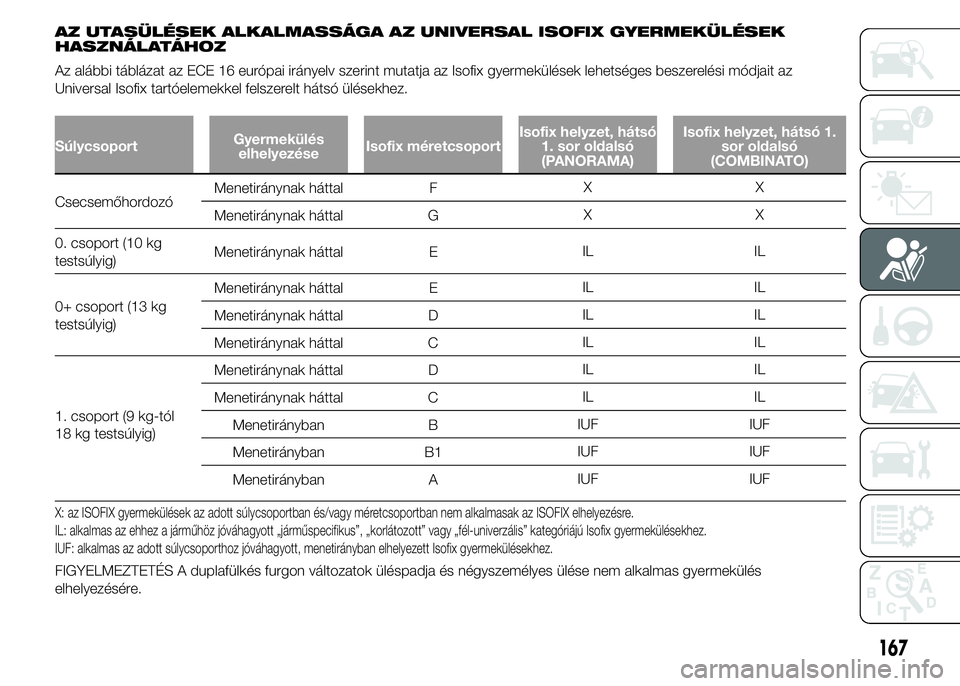

AZ UTASÜLÉSEK ALKALMASSÁGA AZ UNIVERSAL ISOFIX GYERMEKÜLÉSEK
HASZNÁLATÁHOZ
Az alábbi táblázat az ECE 16 európai irányelv szerint mutatja az Isofix gyermekülések lehetséges beszerelési módjait az
Universal Isofix tartóelemekkel felszerelt hátsó ülésekhez.
SúlycsoportGyermekülés
elhelyezéseIsofix méretcsoportIsofix helyzet, hátsó
1. sor oldalsó
(PANORAMA)Isofix helyzet, hátsó 1.
sor oldalsó
(COMBINATO)
CsecsemőhordozóMenetiránynak háttal FXX
Menetiránynak háttal GXX
0. csoport (10 kg
testsúlyig)Menetiránynak háttal EIL IL
0+ csoport (13 kg
testsúlyig)Menetiránynak háttal EIL IL
Menetiránynak háttal DIL IL
Menetiránynak háttal CIL IL
1. csoport (9 kg-tól
18 kg testsúlyig)Menetiránynak háttal DIL IL
Menetiránynak háttal CIL IL
Menetirányban BIUF IUF
Menetirányban B1IUF IUF
Menetirányban AIUF IUF
X: az ISOFIX gyermekülések az adott súlycsoportban és/vagy méretcsoportban nem alkalmasak az ISOFIX elhelyezésre.
IL: alkalmas az ehhez a járműhöz jóváhagyott „járműspecifikus”, „korlátozott” vagy „fél-univerzális” kategóriájú Isofix gyermekülésekhez.
IUF: alkalmas az adott súlycsoporthoz jóváhagyott, menetirányban elhelyezett Isofix gyermekülésekhez.
FIGYELMEZTETÉS A duplafülkés furgon változatok üléspadja és négyszemélyes ülése nem alkalmas gyermekülés
elhelyezésére.
167

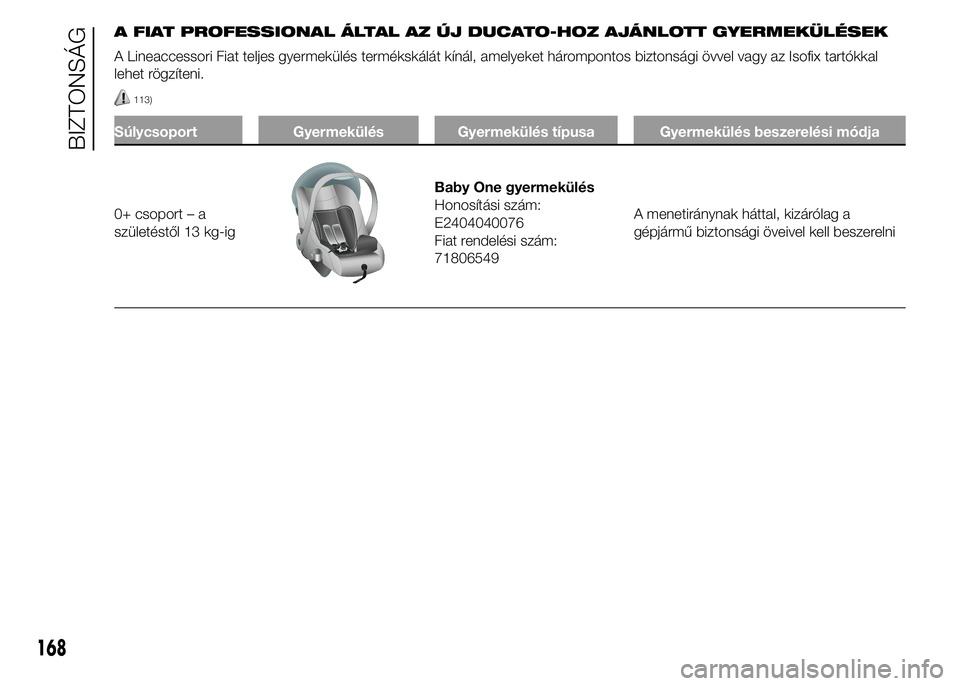

A FIAT PROFESSIONAL ÁLTAL AZ ÚJ DUCATO-HOZ AJÁNLOTT GYERMEKÜLÉSEK
A Lineaccessori Fiat teljes gyermekülés termékskálát kínál, amelyeket hárompontos biztonsági övvel vagy az Isofix tartókkal
lehet rögzíteni.
113)
Súlycsoport Gyermekülés Gyermekülés típusa Gyermekülés beszerelési módja
0+ csoport – a
születéstől 13 kg-ig
Baby One gyermekülés
Honosítási szám:
E2404040076
Fiat rendelési szám:
71806549A menetiránynak háttal, kizárólag a
gépjármű biztonsági öveivel kell beszerelni
168
BIZTONSÁG

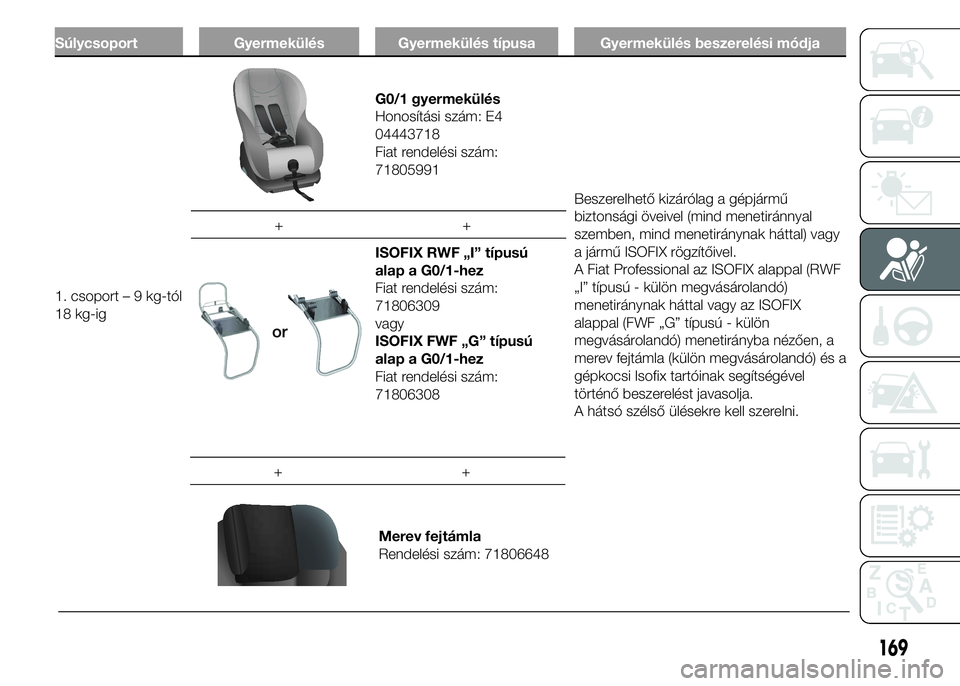

Súlycsoport Gyermekülés Gyermekülés típusa Gyermekülés beszerelési módja
1. csoport – 9 kg-tól
18 kg-ig
G0/1 gyermekülés
Honosítási szám: E4
04443718
Fiat rendelési szám:
71805991
Beszerelhető kizárólag a gépjármű
biztonsági öveivel (mind menetiránnyal
szemben, mind menetiránynak háttal) vagy
a jármű ISOFIX rögzítőivel.
A Fiat Professional az ISOFIX alappal (RWF
„I” típusú - külön megvásárolandó)
menetiránynak háttal vagy az ISOFIX
alappal (FWF „G” típusú - külön
megvásárolandó) menetirányba nézően, a
merev fejtámla (külön megvásárolandó) és a
gépkocsi Isofix tartóinak segítségével
történő beszerelést javasolja.
A hátsó szélső ülésekre kell szerelni. ++
ISOFIX RWF „I” típusú
alap a G0/1-hez
Fiat rendelési szám:
71806309
vagy
ISOFIX FWF „G” típusú
alap a G0/1-hez
Fiat rendelési szám:
71806308
++
Merev fejtámla
Rendelési szám: 71806648
169

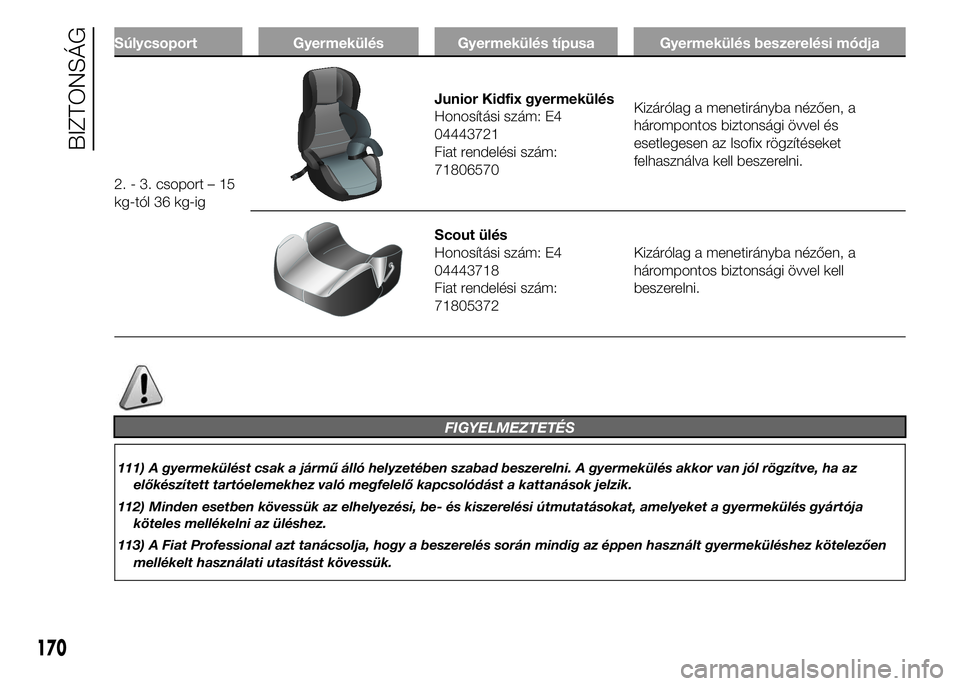

Súlycsoport Gyermekülés Gyermekülés típusa Gyermekülés beszerelési módja
2. - 3. csoport – 15
kg-tól 36 kg-ig
Junior Kidfix gyermekülés
Honosítási szám: E4
04443721
Fiat rendelési szám:
71806570Kizárólag a menetirányba nézően, a
hárompontos biztonsági övvel és
esetlegesen az Isofix rögzítéseket
felhasználva kell beszerelni.
Scout ülés
Honosítási szám: E4
04443718
Fiat rendelési szám:
71805372Kizárólag a menetirányba nézően, a
hárompontos biztonsági övvel kell
beszerelni.
FIGYELMEZTETÉS
111) A gyermekülést csak a jármű álló helyzetében szabad beszerelni. A gyermekülés akkor van jól rögzítve, ha az
előkészített tartóelemekhez való megfelelő kapcsolódást a kattanások jelzik.
112) Minden esetben kövessük az elhelyezési, be- és kiszerelési útmutatásokat, amelyeket a gyermekülés gyártója
köteles mellékelni az üléshez.
113) A Fiat Professional azt tanácsolja, hogy a beszerelés során mindig az éppen használt gyermeküléshez kötelezően
mellékelt használati utasítást kövessük.
170
BIZTONSÁG

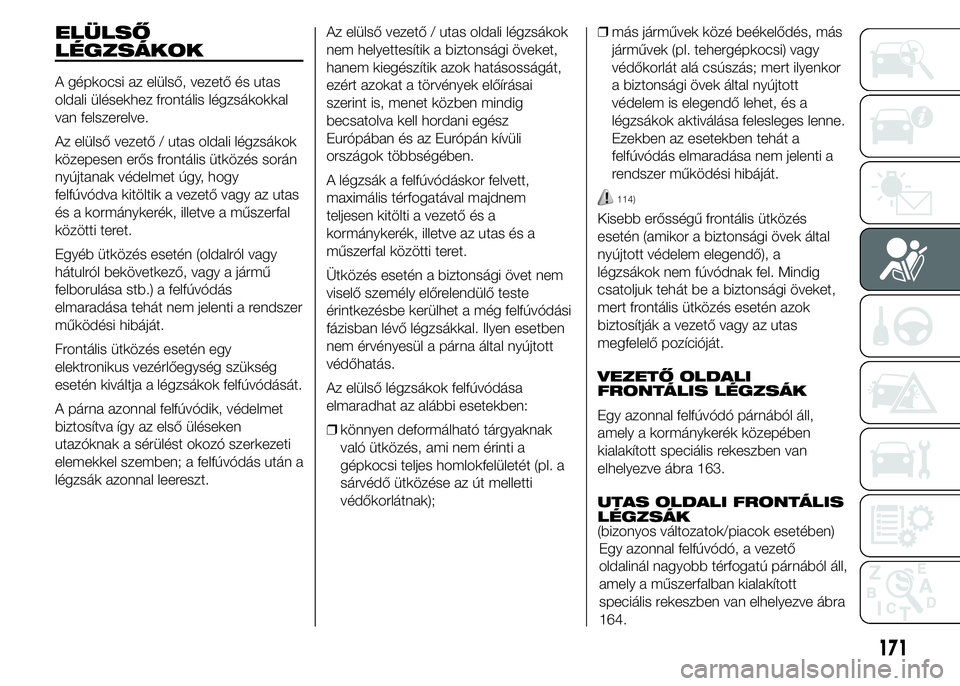

ELÜLSŐ
LÉGZSÁKOK
A gépkocsi az elülső, vezető és utas
oldali ülésekhez frontális légzsákokkal
van felszerelve.
Az elülső vezető / utas oldali légzsákok
közepesen erős frontális ütközés során
nyújtanak védelmet úgy, hogy
felfúvódva kitöltik a vezető vagy az utas
és a kormánykerék, illetve a műszerfal
közötti teret.
Egyéb ütközés esetén (oldalról vagy
hátulról bekövetkező, vagy a jármű
felborulása stb.) a felfúvódás
elmaradása tehát nem jelenti a rendszer
működési hibáját.
Frontális ütközés esetén egy
elektronikus vezérlőegység szükség
esetén kiváltja a légzsákok felfúvódását.
A párna azonnal felfúvódik, védelmet
biztosítva így az első üléseken
utazóknak a sérülést okozó szerkezeti
elemekkel szemben; a felfúvódás után a
légzsák azonnal leereszt.Az elülső vezető / utas oldali légzsákok
nem helyettesítik a biztonsági öveket,
hanem kiegészítik azok hatásosságát,
ezért azokat a törvények előírásai
szerint is, menet közben mindig
becsatolva kell hordani egész
Európában és az Európán kívüli
országok többségében.
A légzsák a felfúvódáskor felvett,
maximális térfogatával majdnem
teljesen kitölti a vezető és a
kormánykerék, illetve az utas és a
műszerfal közötti teret.
Ütközés esetén a biztonsági övet nem
viselő személy előrelendülő teste
érintkezésbe kerülhet a még felfúvódási
fázisban lévő légzsákkal. Ilyen esetben
nem érvényesül a párna által nyújtott
védőhatás.
Az elülső légzsákok felfúvódása
elmaradhat az alábbi esetekben:
❒könnyen deformálható tárgyaknak
való ütközés, ami nem érinti a
gépkocsi teljes homlokfelületét (pl. a
sárvédő ütközése az út melletti
védőkorlátnak);❒más járművek közé beékelődés, más
járművek (pl. tehergépkocsi) vagy
védőkorlát alá csúszás; mert ilyenkor
a biztonsági övek által nyújtott
védelem is elegendő lehet, és a
légzsákok aktiválása felesleges lenne.
Ezekben az esetekben tehát a
felfúvódás elmaradása nem jelenti a
rendszer működési hibáját.
114)
Kisebb erősségű frontális ütközés
esetén (amikor a biztonsági övek által
nyújtott védelem elegendő), a
légzsákok nem fúvódnak fel. Mindig
csatoljuk tehát be a biztonsági öveket,
mert frontális ütközés esetén azok
biztosítják a vezető vagy az utas
megfelelő pozícióját.
VEZETŐ OLDALI
FRONTÁLIS LÉGZSÁK
Egy azonnal felfúvódó párnából áll,
amely a kormánykerék közepében
kialakított speciális rekeszben van
elhelyezve ábra 163.
UTAS OLDALI FRONTÁLIS
LÉGZSÁK
(bizonyos változatok/piacok esetében)
171
Egy azonnal felfúvódó, a vezető
oldalinál nagyobb térfogatú párnából áll,
amely a műszerfalban kialakított
speciális rekeszben van elhelyezve ábra
164.

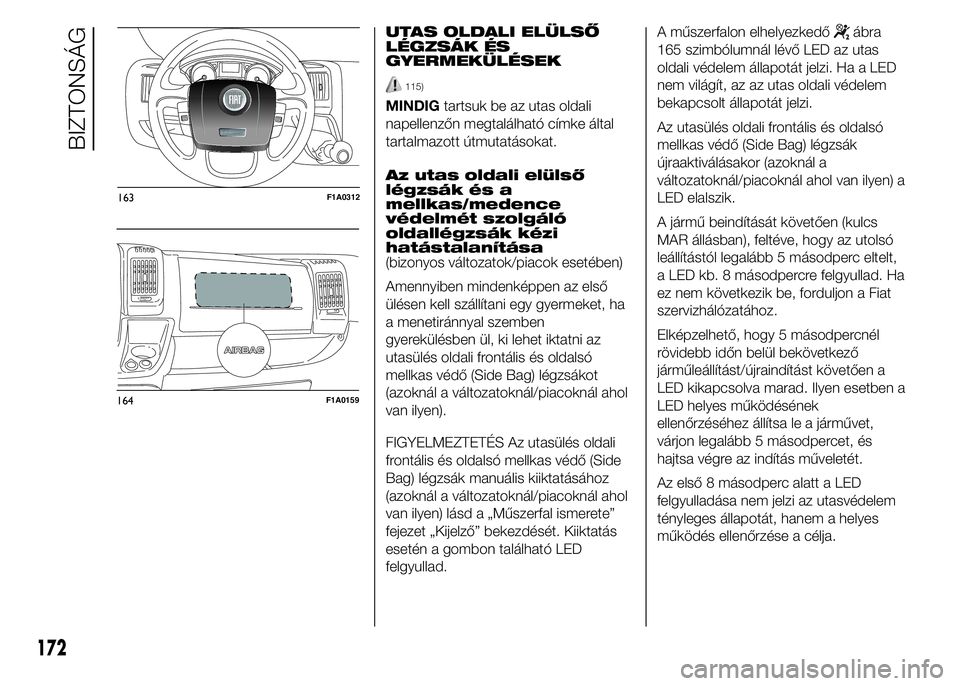

UTAS OLDALI ELÜLSŐ
LÉGZSÁK ÉS
GYERMEKÜLÉSEK
115)
MINDIGtartsuk be az utas oldali
napellenzőn megtalálható címke által
tartalmazott útmutatásokat.
Az utas oldali elülső
légzsák és a
mellkas/medence
védelmét szolgáló
oldallégzsák kézi
hatástalanítása
(bizonyos változatok/piacok esetében)
Amennyiben mindenképpen az első
ülésen kell szállítani egy gyermeket, ha
a menetiránnyal szemben
gyerekülésben ül, ki lehet iktatni az
utasülés oldali frontális és oldalsó
mellkas védő (Side Bag) légzsákot
(azoknál a változatoknál/piacoknál ahol
van ilyen).
FIGYELMEZTETÉS Az utasülés oldali
frontális és oldalsó mellkas védő (Side
Bag) légzsák manuális kiiktatásához
(azoknál a változatoknál/piacoknál ahol
van ilyen) lásd a „Műszerfal ismerete”
fejezet „Kijelző” bekezdését. Kiiktatás
esetén a gombon található LED
felgyullad.A műszerfalon elhelyezkedő
ábra
165 szimbólumnál lévő LED az utas
oldali védelem állapotát jelzi. Ha a LED
nem világít, az az utas oldali védelem
bekapcsolt állapotát jelzi.
Az utasülés oldali frontális és oldalsó
mellkas védő (Side Bag) légzsák
újraaktiválásakor (azoknál a
változatoknál/piacoknál ahol van ilyen) a
LED elalszik.
A jármű beindítását követően (kulcs
MAR állásban), feltéve, hogy az utolsó
leállítástól legalább 5 másodperc eltelt,
a LED kb. 8 másodpercre felgyullad. Ha
ez nem következik be, forduljon a Fiat
szervizhálózatához.
Elképzelhető, hogy 5 másodpercnél
rövidebb időn belül bekövetkező
járműleállítást/újraindítást követően a
LED kikapcsolva marad. Ilyen esetben a
LED helyes működésének
ellenőrzéséhez állítsa le a járművet,
várjon legalább 5 másodpercet, és
hajtsa végre az indítás műveletét.
Az első 8 másodperc alatt a LED
felgyulladása nem jelzi az utasvédelem
tényleges állapotát, hanem a helyes
működés ellenőrzése a célja.
163F1A0312
164F1A0159
172
BIZTONSÁG

Olyan piacokon is, ahol az utasvédelem
kiiktatásának funkciója nem tervezett,
a LED teszt lezajlik, a kulcsot MAR
pozícióba fordítva a LED kevesebb mint
egy másodpercre felgyullad, aztán
elalszik.
A jármű állapotától függően a led
különböző intenzitással éghet. Egy
kulcshasználati ciklus alatt is változhat
az intenzitás.

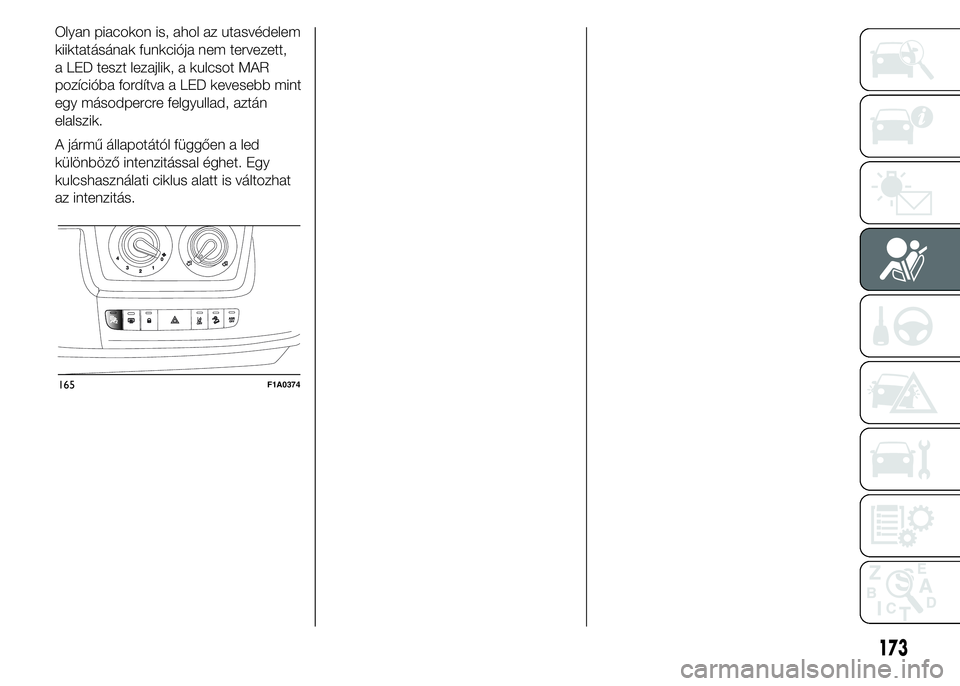

165F1A0374
173

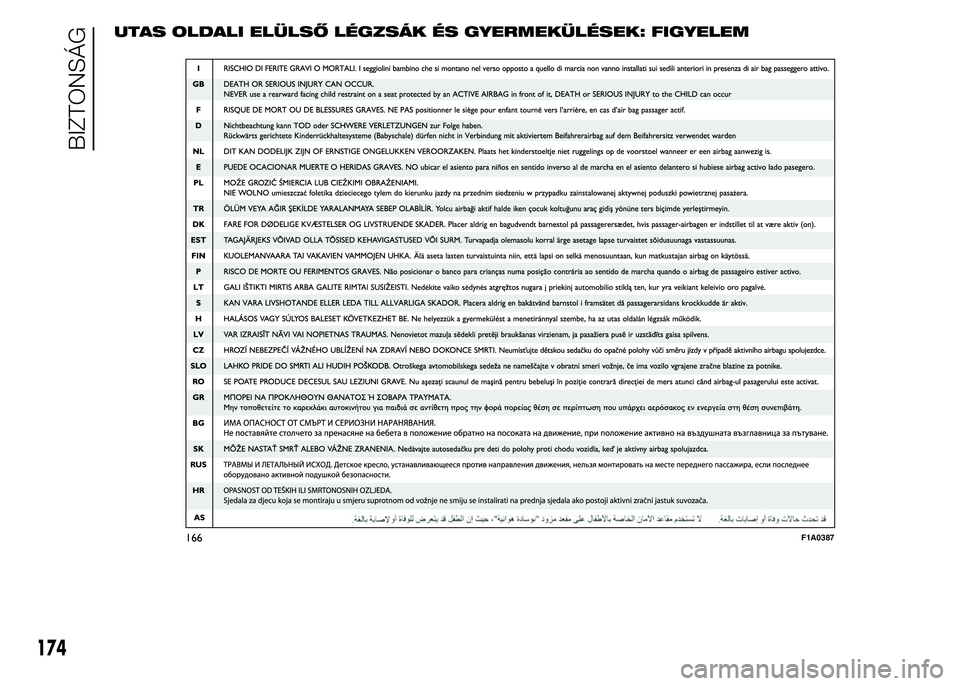

UTAS OLDALI ELÜLSŐ LÉGZSÁK ÉS GYERMEKÜLÉSEK: FIGYELEM
166F1A0387
174
BIZTONSÁG

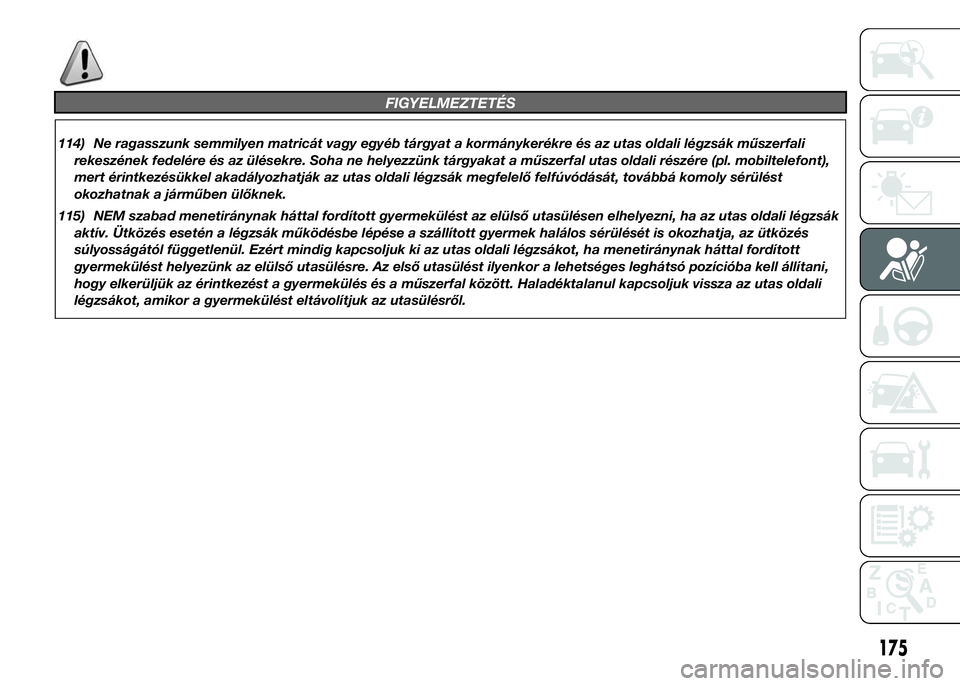

FIGYELMEZTETÉS
114) Ne ragasszunk semmilyen matricát vagy egyéb tárgyat a kormánykerékre és az utas oldali légzsák műszerfali
rekeszének fedelére és az ülésekre. Soha ne helyezzünk tárgyakat a műszerfal utas oldali részére (pl. mobiltelefont),
mert érintkezésükkel akadályozhatják az utas oldali légzsák megfelelő felfúvódását, továbbá komoly sérülést
okozhatnak a járműben ülőknek.
115) NEM szabad menetiránynak háttal fordított gyermekülést az elülső utasülésen elhelyezni, ha az utas oldali légzsák
aktív. Ütközés esetén a légzsák működésbe lépése a szállított gyermek halálos sérülését is okozhatja, az ütközés
súlyosságától függetlenül. Ezért mindig kapcsoljuk ki az utas oldali légzsákot, ha menetiránynak háttal fordított
gyermekülést helyezünk az elülső utasülésre. Az első utasülést ilyenkor a lehetséges leghátsó pozícióba kell állítani,
hogy elkerüljük az érintkezést a gyermekülés és a műszerfal között. Haladéktalanul kapcsoljuk vissza az utas oldali
légzsákot, amikor a gyermekülést eltávolítjuk az utasülésről.
175

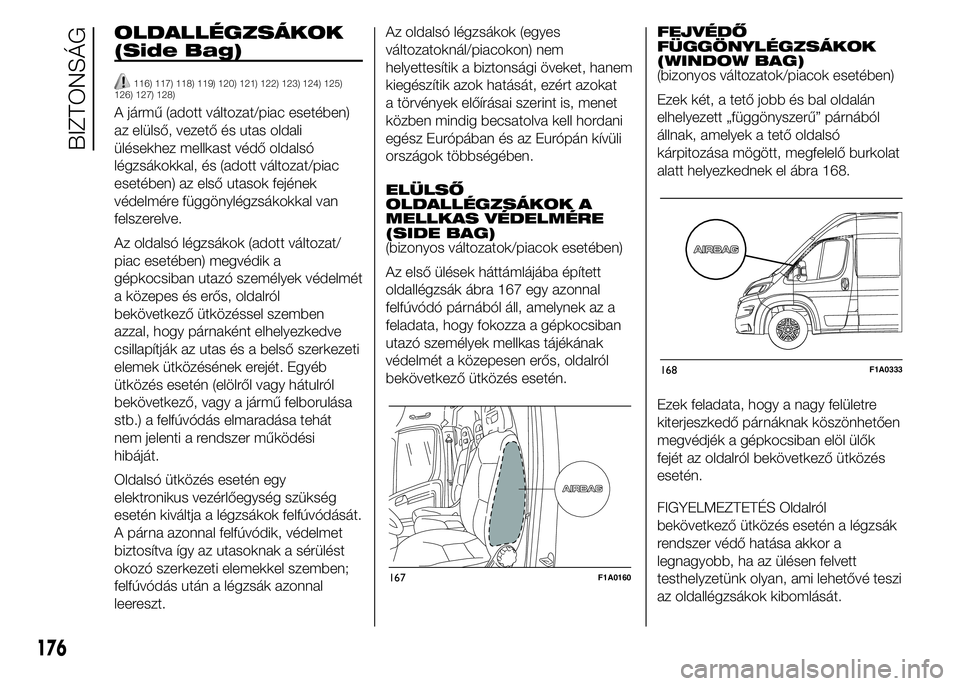

OLDALLÉGZSÁKOK
(Side Bag)
116) 117) 118) 119) 120) 121) 122) 123) 124) 125)
126) 127) 128)
A jármű (adott változat/piac esetében)
az elülső, vezető és utas oldali
ülésekhez mellkast védő oldalsó
légzsákokkal, és (adott változat/piac
esetében) az első utasok fejének
védelmére függönylégzsákokkal van
felszerelve.
Az oldalsó légzsákok (adott változat/
piac esetében) megvédik a
gépkocsiban utazó személyek védelmét
a közepes és erős, oldalról
bekövetkező ütközéssel szemben
azzal, hogy párnaként elhelyezkedve
csillapítják az utas és a belső szerkezeti
elemek ütközésének erejét. Egyéb
ütközés esetén (elölről vagy hátulról
bekövetkező, vagy a jármű felborulása
stb.) a felfúvódás elmaradása tehát
nem jelenti a rendszer működési
hibáját.
Oldalsó ütközés esetén egy
elektronikus vezérlőegység szükség
esetén kiváltja a légzsákok felfúvódását.
A párna azonnal felfúvódik, védelmet
biztosítva így az utasoknak a sérülést
okozó szerkezeti elemekkel szemben;
felfúvódás után a légzsák azonnal
leereszt.Az oldalsó légzsákok (egyes
változatoknál/piacokon) nem
helyettesítik a biztonsági öveket, hanem
kiegészítik azok hatását, ezért azokat
a törvények előírásai szerint is, menet
közben mindig becsatolva kell hordani
egész Európában és az Európán kívüli
országok többségében.
ELÜLSŐ
OLDALLÉGZSÁKOK A
MELLKAS VÉDELMÉRE
(SIDE BAG)
(bizonyos változatok/piacok esetében)
Az első ülések háttámlájába épített
oldallégzsák ábra 167 egy azonnal
felfúvódó párnából áll, amelynek az a
feladata, hogy fokozza a gépkocsiban
utazó személyek mellkas tájékának
védelmét a közepesen erős, oldalról
bekövetkező ütközés esetén.FEJVÉDŐ
FÜGGÖNYLÉGZSÁKOK
(WINDOW BAG)
(bizonyos változatok/piacok esetében)
Ezek két, a tető jobb és bal oldalán
elhelyezett „függönyszerű” párnából
állnak, amelyek a tető oldalsó
kárpitozása mögött, megfelelő burkolat
alatt helyezkednek el ábra 168.
Ezek feladata, hogy a nagy felületre
kiterjeszkedő párnáknak köszönhetően
megvédjék a gépkocsiban elöl ülők
fejét az oldalról bekövetkező ütközés
esetén.
FIGYELMEZTETÉS Oldalról
bekövetkező ütközés esetén a légzsák
rendszer védő hatása akkor a
legnagyobb, ha az ülésen felvett
testhelyzetünk olyan, ami lehetővé teszi
az oldallégzsákok kibomlását.
167F1A0160
168F1A0333
176
BIZTONSÁG
