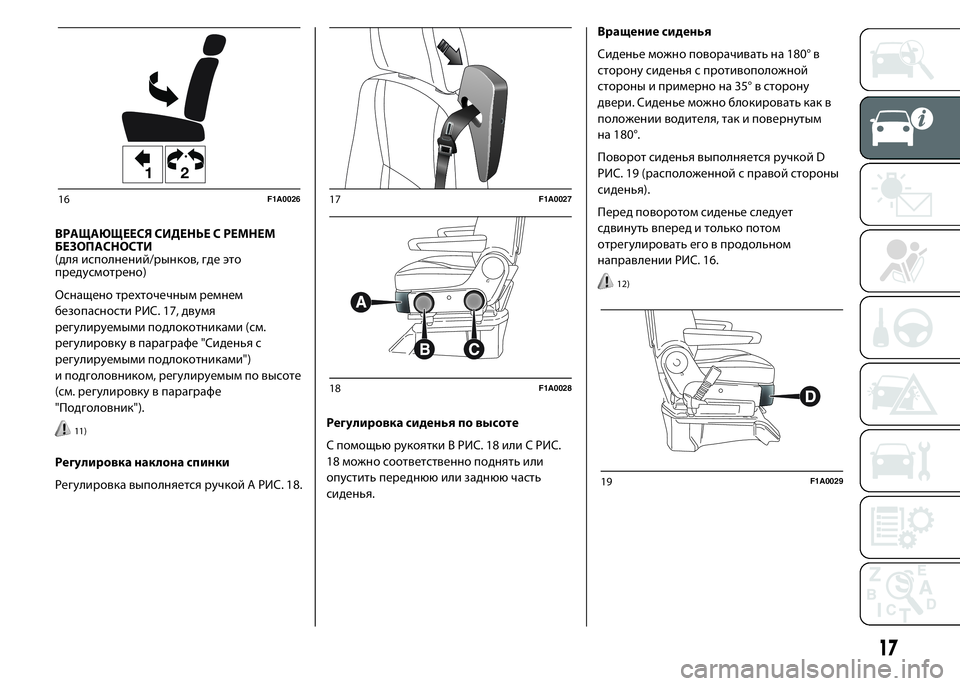

ВРАЩАЮЩЕЕСЯ СИДЕНЬЕ С РЕМНЕМ
БЕЗОПАСНОСТИ
(для исполнений/рынков, где это
предусмотрено)
Оснащено трехточечным ремнем
безопасности РИС. 17, двумя
регулируемыми подлокотниками (см.
регулировку в параграфе "Сиденья с
регулируемыми подлокотниками")
и подголовником, регулируемым по высоте
(см. регулировку в параграфе
"Подголовник").
11)
Регулировка наклона спинки
Регулировка выполняется ручкой A РИС. 18.Регулировка сиденья по высоте
С помощью рукоятки B РИС. 18 или C РИС.
18 можно соответственно поднять или
опустить переднюю или заднюю часть
сиденья.Вращение сиденья
Сиденье можно поворачивать на 180° в
сторону сиденья с противоположной
стороны и примерно на 35° в сторону
двери. Сиденье можно блокировать как в
положении водителя, так и повернутым
на 180°.
Поворот сиденья выполняется ручкой D
РИС. 19 (расположенной с правой стороны
сиденья).
Перед поворотом сиденье следует
сдвинуть вперед и только потом
отрегулировать его в продольном
направлении РИС. 16.
12)
12
16F1A002617F1A0027
18F1A0028
19F1A0029
17

Обогрев сидений
(для исполнений/рынков, где это
предусмотрено)
Поверните ключ зажигания в положение
MAR и нажмите кнопку Е РИС. 20, чтобы
включить/выключить функцию.
СИДЕНЬЕ CAPTAIN CHAIR
(для исполнений/рынков, где это
предусмотрено)
Автомобиль может быть оснащен сиденьем
Captain Chair РИС. 21, которое, в
зависимости от комплектации, может иметь
различные регулировки (вращающееся
или неподвижное, с ремнем безопасности и
т.д..).
Для ознакомления с этими функциями
обратитесь к параграфу "Вращающееся
сиденье с ремнем безопасности").ОТКИДНОЙ СТОЛИК СКЛАДНОГО
СИДЕНЬЯ
(для исполнений/рынков, где это
предусмотрено)
Складное сиденье оборудовано
центральной откидной крышкой, которую
можно использовать в качестве столика для
документов. Потяните за язычок A РИС. 22
и опустите откидную крышку. На откидной
крышке имеются два подстаканника и
опорная поверхность с зажимом для бумаг.
13)
ЯЩИК ПОД СИДЕНЬЕМ
(для исполнений/рынков, где это
предусмотрено)
Под сиденьем водителя находится ящик A
РИС. 23, который легко можно удалить, сняв
с креплений на основании сиденья.
20F1A0030
21F1A0345
22F1A0031
23F1A0032
18
ЗНАКОМСТВО С АВТОМОБИЛЕМ

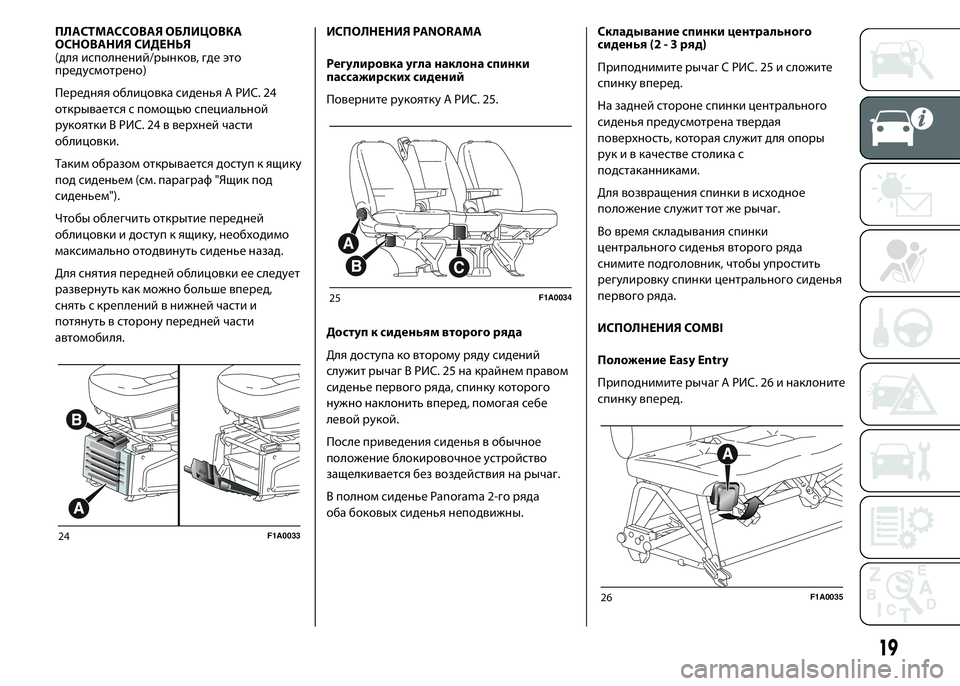

ПЛАСТМАССОВАЯ ОБЛИЦОВКА
ОСНОВАНИЯ СИДЕНЬЯ
(для исполнений/рынков, где это
предусмотрено)
Передняя облицовка сиденья A РИС. 24
открывается с помощью специальной
рукоятки B РИС. 24 в верхней части
облицовки.
Таким образом открывается доступ к ящику
под сиденьем (см. параграф "Ящик под
сиденьем").
Чтобы облегчить открытие передней
облицовки и доступ к ящику, необходимо
максимально отодвинуть сиденье назад.
Для снятия передней облицовки ее следует
развернуть как можно больше вперед,
снять с креплений в нижней части и
потянуть в сторону передней части
автомобиля.ИСПОЛНЕНИЯ PANORAMA
Регулировка угла наклона спинки
пассажирских сидений
Поверните рукоятку A РИС. 25.
Доступ к сиденьям второго ряда
Для доступа ко второму ряду сидений
служит рычаг B РИС. 25 на крайнем правом
сиденье первого ряда, спинку которого
нужно наклонить вперед, помогая себе
левой рукой.
После приведения сиденья в обычное
положение блокировочное устройство
защелкивается без воздействия на рычаг.
В полном сиденье Panorama 2-го ряда
оба боковых сиденья неподвижны.Складывание спинки центрального
сиденья (2 - 3 ряд)
Приподнимите рычаг С РИС. 25 и сложите
спинку вперед.
На задней стороне спинки центрального
сиденья предусмотрена твердая
поверхность, которая служит для опоры
рук и в качестве столика с
подстаканниками.
Для возвращения спинки в исходное
положение служит тот же рычаг.
Во время складывания спинки
центрального сиденья второго ряда
снимите подголовник, чтобы упростить
регулировку спинки центрального сиденья
первого ряда.
ИСПОЛНЕНИЯ COMBI
Положение Easy Entry
Приподнимите рычаг А РИС. 26 и наклоните
спинку вперед.
24F1A0033
25F1A0034
26F1A0035
19

Сиденье в сложенном положении
Выполните следующие действия:
– из положения easy entry извлеките
подголовник;
– правой рукой поднимите рычаг B РИС. 27
(расположенный под рычагом A РИС. 26);
– поверните спинку на 5° назад;
– сложите спинку вперед левой рукой.
14)
Снятие складного сиденья
ПРЕДУПРЕЖДЕНИЕ Для снятия складного
сиденья необходимо присутствие не менее
двух человек.
Снятие складного сиденья выполняется
следующим образом:
– из сложенного положения поверните
вперед рычаги C и D РИС. 28 (как указано на
наклейке, расположенной на нижней
поперечине);– приподнимите вперед основание
сиденья;
– приведите сиденье в вертикальное
положение;
– из вертикального положения рычагиEиF
РИС. 29 разверните в высоту;
– приподнимите складное сиденье от пола
и снимите его.
15)
ЗАДНЕЕ СИДЕНЬЕ FLEX FLOOR
Порядок действий для разблокировки
заднего сиденья:
❒использовать задний рычаг крепления A
РИС. 30, чтобы разблокировать
расположенный под ним
предохранительный фиксатор
(движение1);
❒потянуть черную ручку B РИС. 30
(движение2);
❒поднять рычаг A (движение3), чтобы он
находился выше уплотнительного
бегунка C РИС. 31 (расположенного
сбоку), который обеспечивает
удерживание системы в поднятом
положении во время выполнения работ.
После разблокировки основания сиденье
можно перемещать двумя руками вперед и
назад РИС. 32.
27F1A003628F1A0037
29F1A0038
30F1A0388
20
ЗНАКОМСТВО С АВТОМОБИЛЕМ

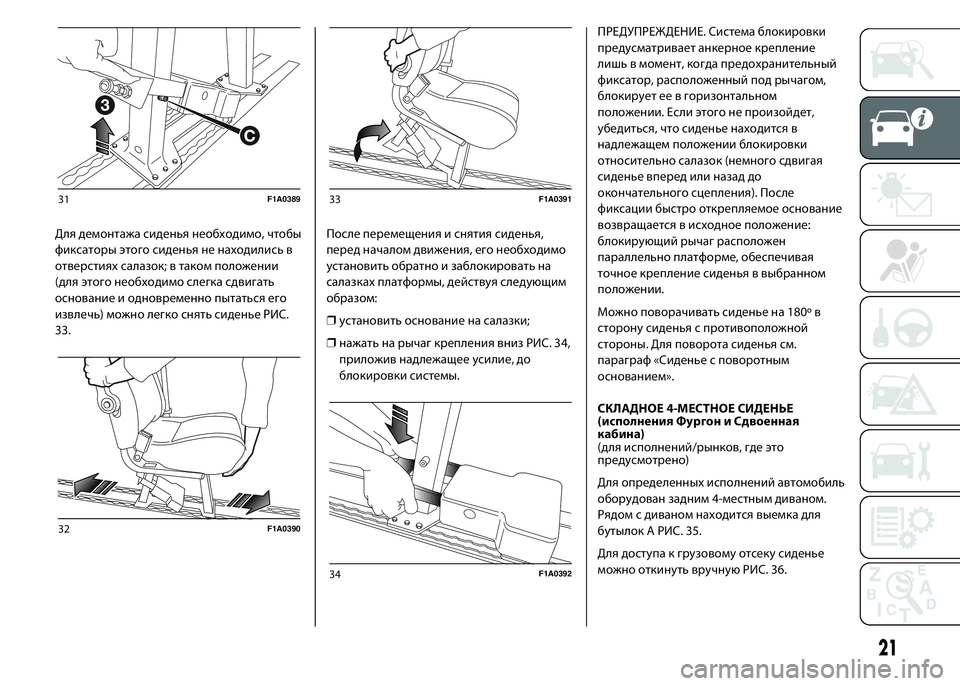

Для демонтажа сиденья необходимо, чтобы
фиксаторы этого сиденья не находились в
отверстиях салазок; в таком положении
(для этого необходимо слегка сдвигать
основание и одновременно пытаться его
извлечь) можно легко снять сиденье РИС.
33.После перемещения и снятия сиденья,
перед началом движения, его необходимо
установить обратно и заблокировать на
салазках платформы, действуя следующим
образом:
❒установить основание на салазки;
❒нажать на рычаг крепления вниз РИС. 34,
приложив надлежащее усилие, до
блокировки системы.ПРЕДУПРЕЖДЕНИЕ. Система блокировки
предусматривает анкерное крепление
лишь в момент, когда предохранительный
фиксатор, расположенный под рычагом,
блокирует ее в горизонтальном
положении. Если этого не произойдет,
убедиться, что сиденье находится в
надлежащем положении блокировки
относительно салазок (немного сдвигая
сиденье вперед или назад до
окончательного сцепления). После
фиксации быстро открепляемое основание
возвращается в исходное положение:
блокирующий рычаг расположен
параллельно платформе, обеспечивая
точное крепление сиденья в выбранном
положении.
Можно поворачивать сиденье на 180º в
сторону сиденья с противоположной
стороны. Для поворота сиденья см.
параграф «Сиденье с поворотным
основанием».
СКЛАДНОЕ 4-МЕСТНОЕ СИДЕНЬЕ
(исполнения Фургон и Сдвоенная
кабина)
(для исполнений/рынков, где это
предусмотрено)
Для определенных исполнений автомобиль
оборудован задним 4-местным диваном.
Рядом с диваном находится выемка для
бутылок A РИС. 35.
Для доступа к грузовому отсеку сиденье
можно откинуть вручную РИС. 36.
31F1A0389
32F1A0390
33F1A0391
34F1A0392
21

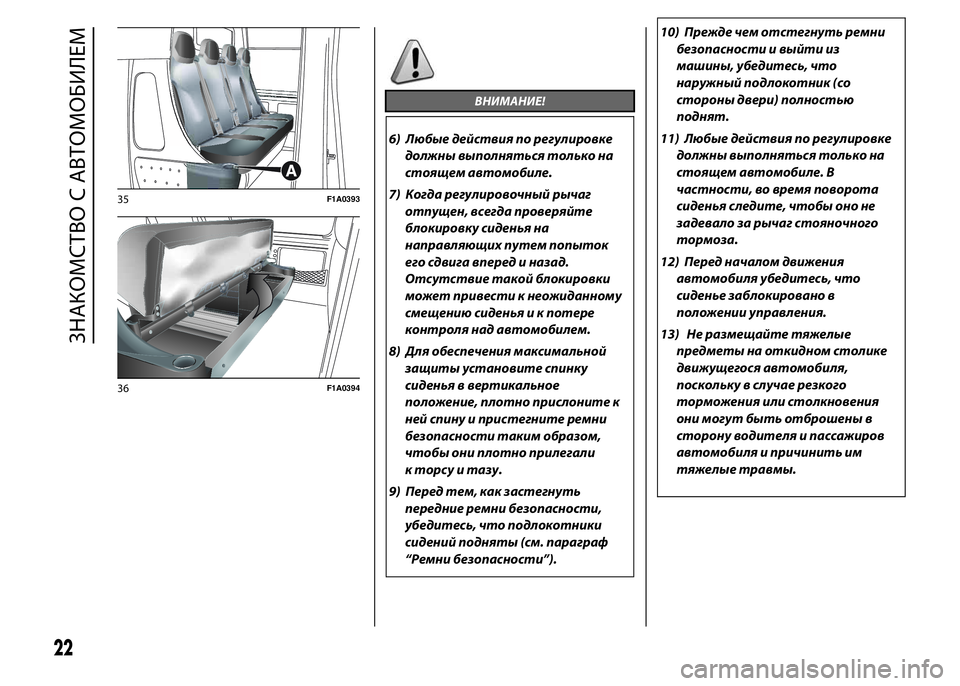

ВНИМАНИЕ!
6) Любые действия по регулировке
должны выполняться только на
стоящем автомобиле.
7) Когда регулировочный рычаг
отпущен, всегда проверяйте
блокировку сиденья на
направляющих путем попыток
его сдвига вперед и назад.
Отсутствие такой блокировки
может привести к неожиданному
смещению сиденья и к потере
контроля над автомобилем.
8) Для обеспечения максимальной
защиты установите спинку
сиденья в вертикальное
положение, плотно прислоните к
ней спину и пристегните ремни
безопасности таким образом,
чтобы они плотно прилегали
к торсу и тазу.
9) Перед тем, как застегнуть
передние ремни безопасности,
убедитесь, что подлокотники
сидений подняты (см. параграф
“Ремни безопасности”).10) Прежде чем отстегнуть ремни
безопасности и выйти из
машины, убедитесь, что
наружный подлокотник (со
стороны двери) полностью
поднят.
11) Любые действия по регулировке
должны выполняться только на
стоящем автомобиле. В
частности, во время поворота
сиденья следите, чтобы оно не
задевало за рычаг стояночного
тормоза.
12) Перед началом движения
автомобиля убедитесь, что
сиденье заблокировано в
положении управления.
13) Не размещайте тяжелые
предметы на откидном столике
движущегося автомобиля,
поскольку в случае резкого
торможения или столкновения
они могут быть отброшены в
сторону водителя и пассажиров
автомобиля и причинить им
тяжелые травмы.
35F1A0393
36F1A0394
22
ЗНАКОМСТВО С АВТОМОБИЛЕМ

14) Не допускайте размещения
пассажиров в 3 ряду, когда
складное сиденье 2 ряда сложено.
Не размещайте предметы на
сложенную спинку складного
сиденья 2-го ряда, т. к. в случае
резкого торможения или
столкновения они могут быть
отброшены в сторону водителя и
пассажиров автомобиля и
причинить им тяжелые травмы.
Более подробную информацию
см. на наклейке под складным
сиденьем.
15) При повторной установке
складного сиденья убедитесь в его
правильной блокировке в
напольных направляющих.
ПРЕДУПРЕЖДЕНИЕ
2) Тканевая обивка в вашем
автомобиле имеет достаточный
запас износостойкости в процессе
обычной эксплуатации
транспортного средства. Однако
следует избегать сильного и/или
продолжительного трения по
обивке предметами одежды типа
металлических пряжек, заклепок,
застежек на липучках и прочего,
так как они действуют точечно и
с сильным нажимом на тканевые
волокна, что приводит к их
разрыву и к дальнейшему
повреждению подкладки.

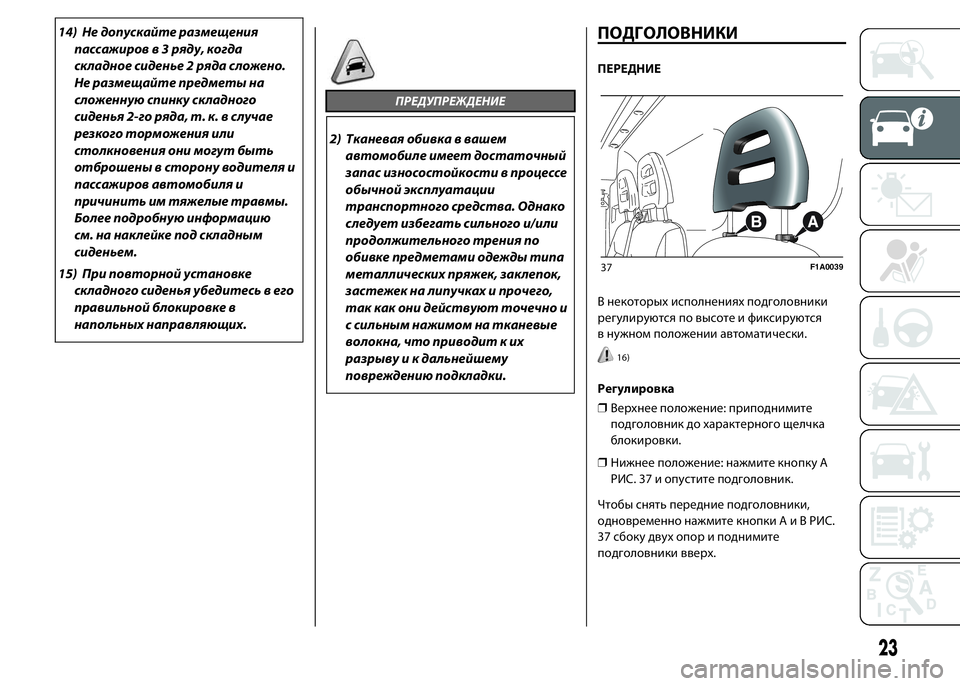

ПОДГОЛОВНИКИ
ПЕРЕДНИЕ
В некоторых исполнениях подголовники
регулируются по высоте и фиксируются
в нужном положении автоматически.
16)
Регулировка
❒Верхнее положение: приподнимите
подголовник до характерного щелчка
блокировки.
❒Нижнее положение: нажмите кнопку A
РИС. 37 и опустите подголовник.
Чтобы снять передние подголовники,
одновременно нажмите кнопкиAиBРИС.
37 сбоку двух опор и поднимите
подголовники вверх.
37F1A0039
23

ВНИМАНИЕ!
16) Регулировку следует выполнять
только при полной остановке
автомобиля и при выключенном
двигателе. Положение
подголовников должно быть
отрегулировано так, чтобы на
них опиралась голова, а не шея.
Только в таком случае
подголовники выполняют свою
защитную функцию. Чтобы
максимально использовать
защитное действие
подголовников, отрегулируйте
положение спинки сиденья таким
образом, чтобы торс был в
прямом положении, а голова
находилась как можно ближе к
подголовнику.

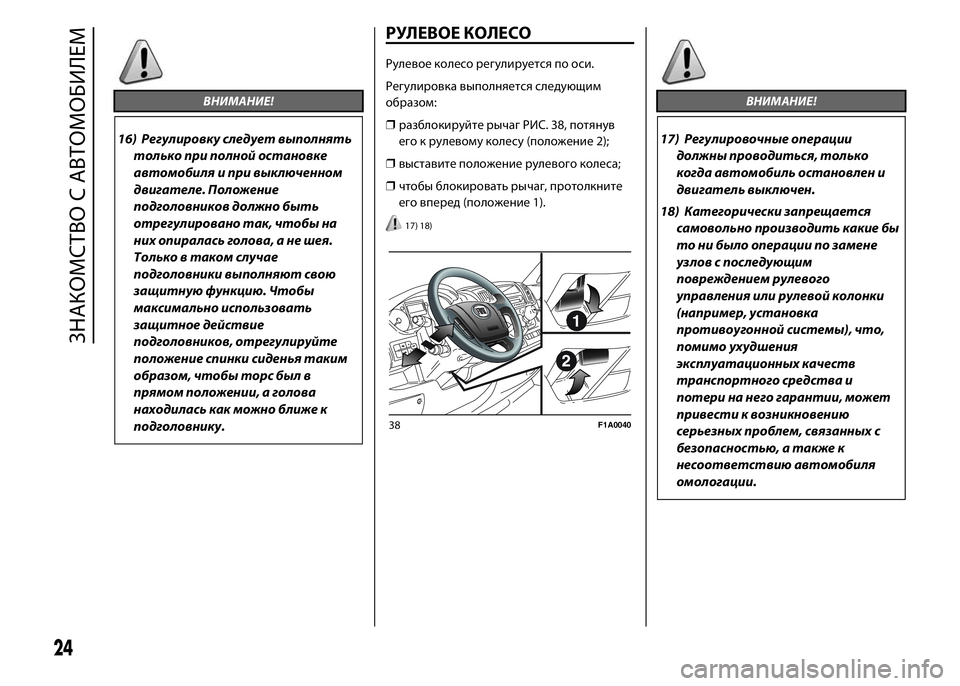

РУЛЕВОЕ КОЛЕСО
Рулевое колесо регулируется по оси.
Регулировка выполняется следующим
образом:
❒разблокируйте рычаг РИС. 38, потянув
его к рулевому колесу (положение 2);
❒выставите положение рулевого колеса;
❒чтобы блокировать рычаг, протолкните
его вперед (положение 1).
17) 18)
ВНИМАНИЕ!
17) Регулировочные операции
должны проводиться, только
когда автомобиль остановлен и
двигатель выключен.
18) Категорически запрещается
самовольно производить какие бы
то ни было операции по замене
узлов с последующим
повреждением рулевого
управления или рулевой колонки
(например, установка
противоугонной системы), что,
помимо ухудшения
эксплуатационных качеств
транспортного средства и
потери на него гарантии, может
привести к возникновению
серьезных проблем, связанных с
безопасностью, а также к
несоответствию автомобиля
омологации.
38F1A0040
24
ЗНАКОМСТВО С АВТОМОБИЛЕМ

ЗЕРКАЛА ЗАДНЕГО ВИДА
САЛОННОЕ ЗЕРКАЛО

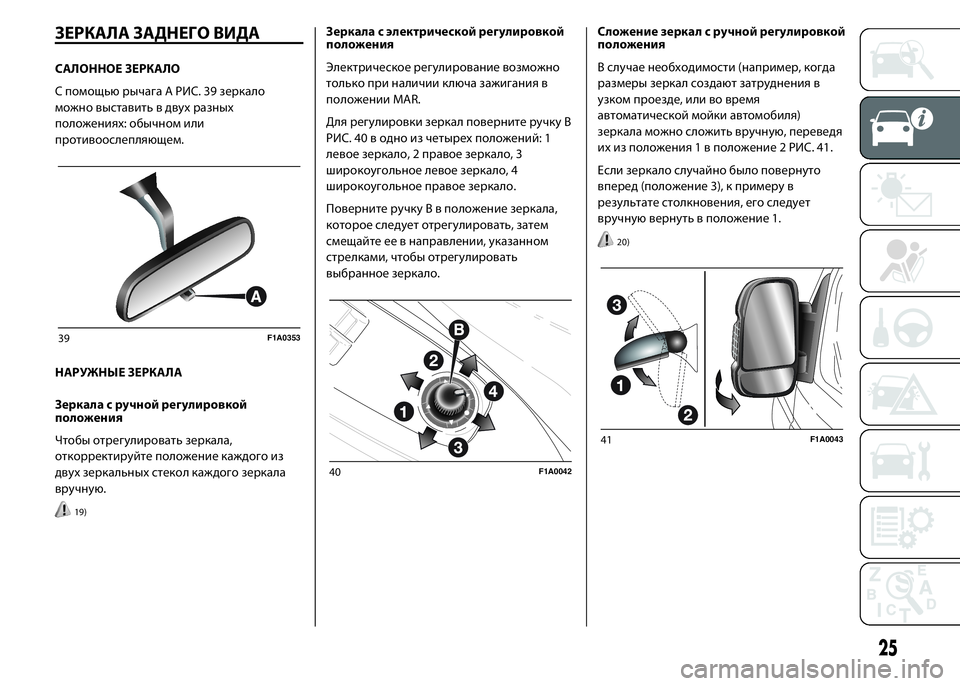

С помощью рычага A РИС. 39 зеркало
можно выставить в двух разных
положениях: обычном или
противоослепляющем.
НАРУЖНЫЕ ЗЕРКАЛА
Зеркала с ручной регулировкой
положения
Чтобы отрегулировать зеркала,
откорректируйте положение каждого из
двух зеркальных стекол каждого зеркала
вручную.
19)
Зеркала с электрической регулировкой
положения
Электрическое регулирование возможно
только при наличии ключа зажигания в
положении MAR.
Для регулировки зеркал поверните ручку B
РИС. 40 в одно из четырех положений: 1
левое зеркало, 2 правое зеркало, 3
широкоугольное левое зеркало, 4
широкоугольное правое зеркало.
Поверните ручку B в положение зеркала,
которое следует отрегулировать, затем
смещайте ее в направлении, указанном
стрелками, чтобы отрегулировать
выбранное зеркало.Сложение зеркал с ручной регулировкой
положения
В случае необходимости (например, когда
размеры зеркал создают затруднения в
узком проезде, или во время
автоматической мойки автомобиля)
зеркала можно сложить вручную, переведя
их из положения 1 в положение 2 РИС. 41.
Если зеркало случайно было повернуто
вперед (положение 3), к примеру в
результате столкновения, его следует
вручную вернуть в положение 1.
20)
39F1A0353
40F1A0042
41F1A0043
25

Сложение зеркал с электрической
регулировкой положения
(для исполнений/рынков, где это
предусмотрено)
В случае необходимости (например, когда
размеры зеркал создают затруднения в
узком проезде, или во время
автоматической мойки автомобиля)
зеркала можно сложить как вручную, так и
с помощью электропривода, переведя их из
положения 1 в положение 2 РИС. 41.
Электрическое сложение зеркал

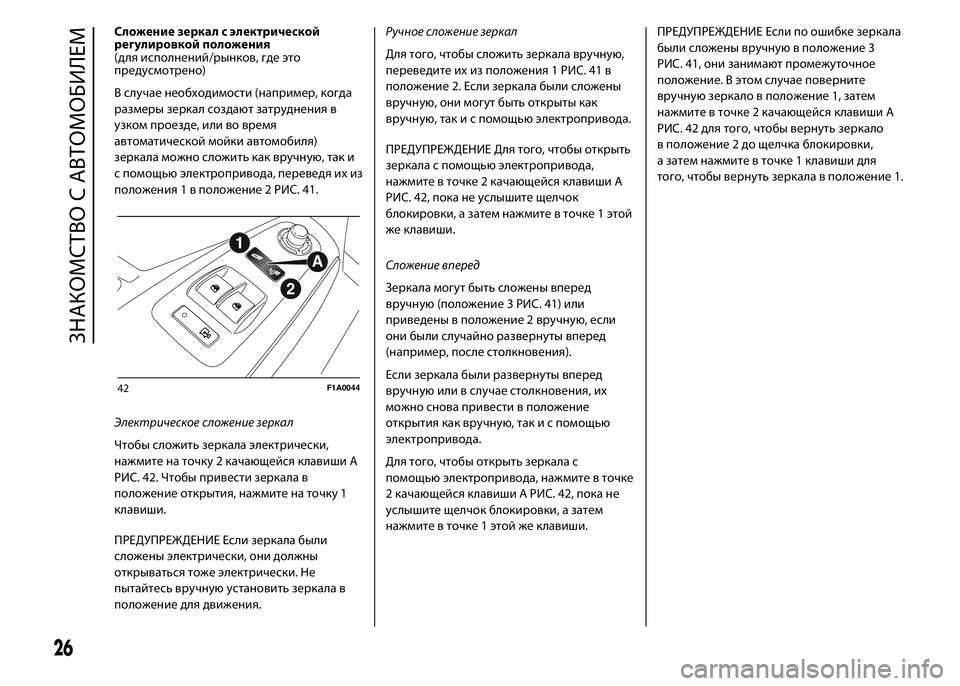

Чтобы сложить зеркала электрически,
нажмите на точку 2 качающейся клавиши A
РИС. 42. Чтобы привести зеркала в
положение открытия, нажмите на точку 1
клавиши.
ПРЕДУПРЕЖДЕНИЕ Если зеркала были
сложены электрически, они должны
открываться тоже электрически. Не
пытайтесь вручную установить зеркала в
положение для движения.Ручное сложение зеркал
Для того, чтобы сложить зеркала вручную,
переведите их из положения 1 РИС. 41 в
положение 2. Если зеркала были сложены
вручную, они могут быть открыты как
вручную, так и с помощью электропривода.
ПРЕДУПРЕЖДЕНИЕ Для того, чтобы открыть
зеркала с помощью электропривода,
нажмите в точке 2 качающейся клавиши A
РИС. 42, пока не услышите щелчок
блокировки, а затем нажмите в точке 1 этой
же клавиши.
Сложение вперед
Зеркала могут быть сложены вперед
вручную (положение 3 РИС. 41) или
приведены в положение 2 вручную, если
они были случайно развернуты вперед
(например, после столкновения).
Если зеркала были развернуты вперед
вручную или в случае столкновения, их
можно снова привести в положение
открытия как вручную, так и с помощью
электропривода.
Для того, чтобы открыть зеркала с
помощью электропривода, нажмите в точке
2 качающейся клавиши A РИС. 42, пока не
услышите щелчок блокировки, а затем
нажмите в точке 1 этой же клавиши.ПРЕДУПРЕЖДЕНИЕ Если по ошибке зеркала
были сложены вручную в положение 3
РИС. 41, они занимают промежуточное
положение. В этом случае поверните
вручную зеркало в положение 1, затем
нажмите в точке 2 качающейся клавиши A
РИС. 42 для того, чтобы вернуть зеркало
в положение 2 до щелчка блокировки,
а затем нажмите в точке 1 клавиши для
того, чтобы вернуть зеркала в положение 1.
42F1A0044
26
ЗНАКОМСТВО С АВТОМОБИЛЕМ
