FIAT DUCATO BASE CAMPER 2016 Betriebsanleitung (in German)

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff

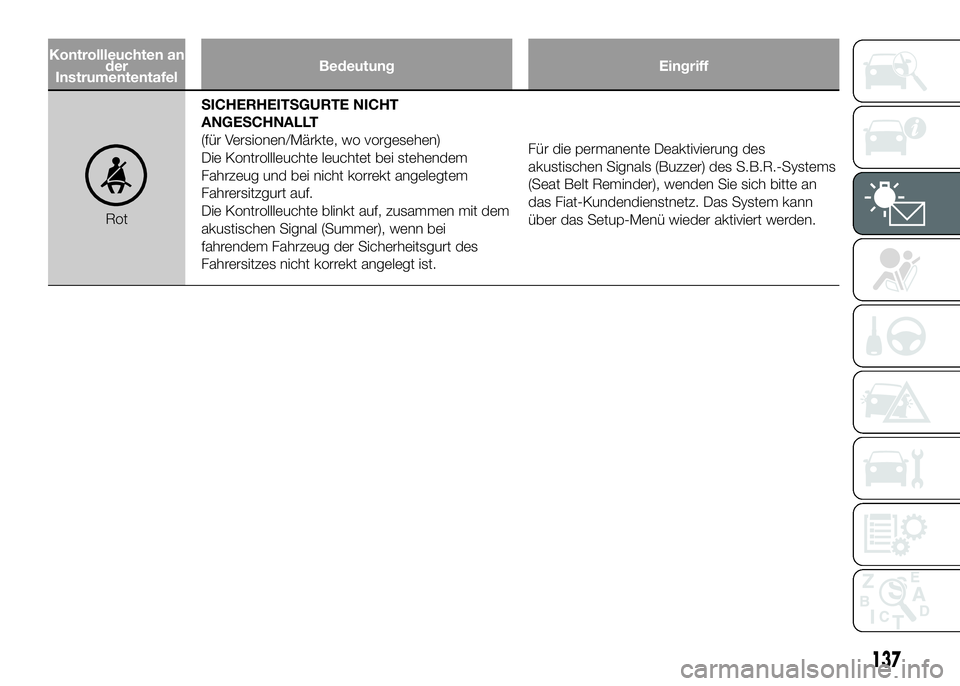

RotSICHERHEITSGURTE NICHT
ANGESCHNALLT
(für Versionen/Märkte, wo vorgesehen)
Die Kontrollleuchte leuchtet bei stehendem
Fahrzeug und bei nicht korrekt angelegtem
Fahrersitzgurt auf.
Die Kontrollleuchte blinkt auf, zusammen mit dem
akustischen Signal (Summer), wenn bei
fahrendem Fahrzeug der Sicherheitsgurt des
Fahrersitzes nicht korrekt angelegt ist.Für die permanente Deaktivierung des
akustischen Signals (Buzzer) des S.B.R.-Systems
(Seat Belt Reminder), wenden Sie sich bitte an
das Fiat-Kundendienstnetz. Das System kann
über das Setup-Menü wieder aktiviert werden.
137

Display-
KontrollleuchtenBedeutung Eingriff

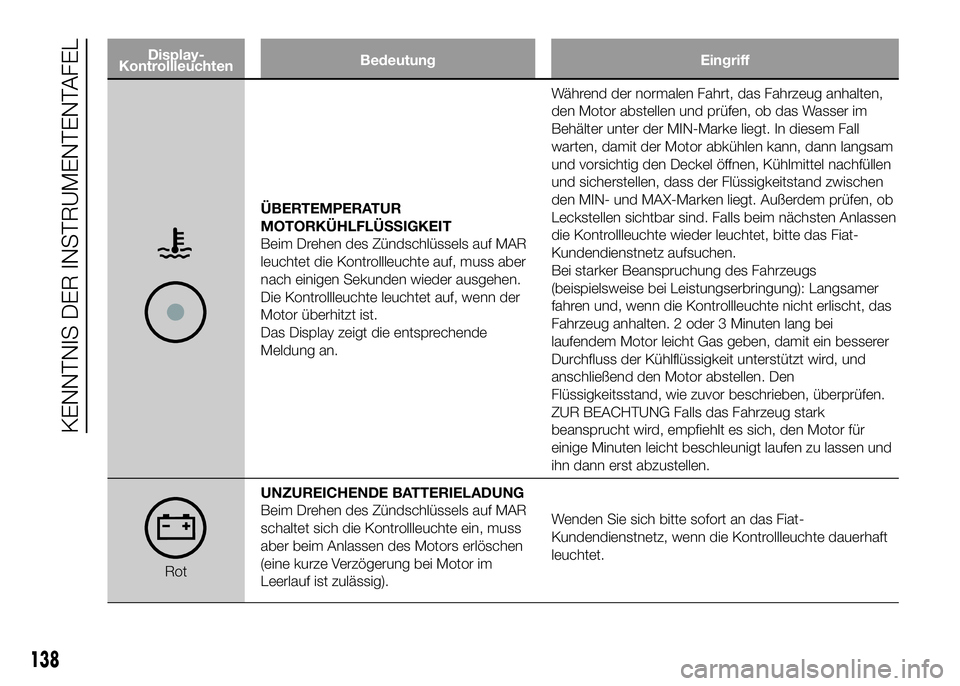

ÜBERTEMPERATUR
MOTORKÜHLFLÜSSIGKEIT
Beim Drehen des Zündschlüssels auf MAR
leuchtet die Kontrollleuchte auf, muss aber
nach einigen Sekunden wieder ausgehen.
Die Kontrollleuchte leuchtet auf, wenn der
Motor überhitzt ist.
Das Display zeigt die entsprechende
Meldung an.Während der normalen Fahrt, das Fahrzeug anhalten,
den Motor abstellen und prüfen, ob das Wasser im
Behälter unter der MIN-Marke liegt. In diesem Fall
warten, damit der Motor abkühlen kann, dann langsam
und vorsichtig den Deckel öffnen, Kühlmittel nachfüllen
und sicherstellen, dass der Flüssigkeitstand zwischen
den MIN- und MAX-Marken liegt. Außerdem prüfen, ob
Leckstellen sichtbar sind. Falls beim nächsten Anlassen
die Kontrollleuchte wieder leuchtet, bitte das Fiat-
Kundendienstnetz aufsuchen.
Bei starker Beanspruchung des Fahrzeugs
(beispielsweise bei Leistungserbringung): Langsamer
fahren und, wenn die Kontrollleuchte nicht erlischt, das
Fahrzeug anhalten. 2 oder 3 Minuten lang bei
laufendem Motor leicht Gas geben, damit ein besserer
Durchfluss der Kühlflüssigkeit unterstützt wird, und
anschließend den Motor abstellen. Den
Flüssigkeitsstand, wie zuvor beschrieben, überprüfen.
ZUR BEACHTUNG Falls das Fahrzeug stark
beansprucht wird, empfiehlt es sich, den Motor für
einige Minuten leicht beschleunigt laufen zu lassen und
ihn dann erst abzustellen.
RotUNZUREICHENDE BATTERIELADUNG
Beim Drehen des Zündschlüssels auf MAR
schaltet sich die Kontrollleuchte ein, muss
aber beim Anlassen des Motors erlöschen
(eine kurze Verzögerung bei Motor im
Leerlauf ist zulässig).Wenden Sie sich bitte sofort an das Fiat-
Kundendienstnetz, wenn die Kontrollleuchte dauerhaft
leuchtet.
138
KENNTNIS DER INSTRUMENTENTAFEL

Display-
KontrollleuchtenBedeutung Eingriff

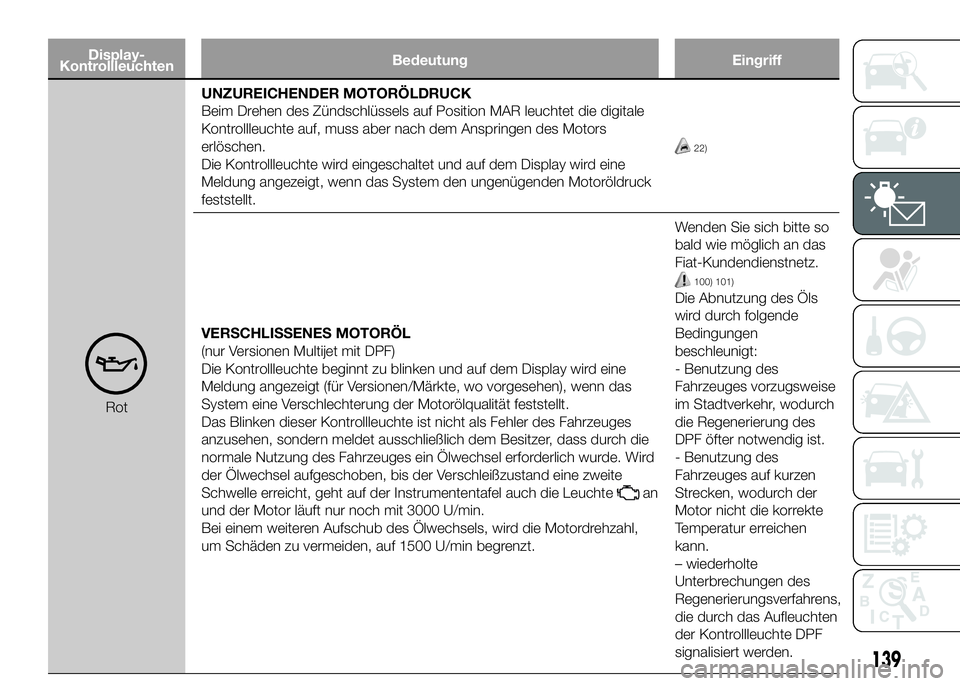

RotUNZUREICHENDER MOTORÖLDRUCK
Beim Drehen des Zündschlüssels auf Position MAR leuchtet die digitale
Kontrollleuchte auf, muss aber nach dem Anspringen des Motors
erlöschen.
Die Kontrollleuchte wird eingeschaltet und auf dem Display wird eine
Meldung angezeigt, wenn das System den ungenügenden Motoröldruck
feststellt.
22)
VERSCHLISSENES MOTORÖL
(nur Versionen Multijet mit DPF)
Die Kontrollleuchte beginnt zu blinken und auf dem Display wird eine
Meldung angezeigt (für Versionen/Märkte, wo vorgesehen), wenn das
System eine Verschlechterung der Motorölqualität feststellt.
Das Blinken dieser Kontrollleuchte ist nicht als Fehler des Fahrzeuges
anzusehen, sondern meldet ausschließlich dem Besitzer, dass durch die
normale Nutzung des Fahrzeuges ein Ölwechsel erforderlich wurde. Wird
der Ölwechsel aufgeschoben, bis der Verschleißzustand eine zweite
Schwelle erreicht, geht auf der Instrumententafel auch die Leuchte
an
und der Motor läuft nur noch mit 3000 U/min.
Bei einem weiteren Aufschub des Ölwechsels, wird die Motordrehzahl,
um Schäden zu vermeiden, auf 1500 U/min begrenzt.Wenden Sie sich bitte so
bald wie möglich an das
Fiat-Kundendienstnetz.
100) 101)
Die Abnutzung des Öls
wird durch folgende
Bedingungen
beschleunigt:
- Benutzung des
Fahrzeuges vorzugsweise
im Stadtverkehr, wodurch
die Regenerierung des
DPF öfter notwendig ist.
- Benutzung des
Fahrzeuges auf kurzen
Strecken, wodurch der
Motor nicht die korrekte
Temperatur erreichen
kann.
– wiederholte
Unterbrechungen des
Regenerierungsverfahrens,
die durch das Aufleuchten
der Kontrollleuchte DPF
signalisiert werden.
139

Display-
KontrollleuchtenBedeutung Eingriff

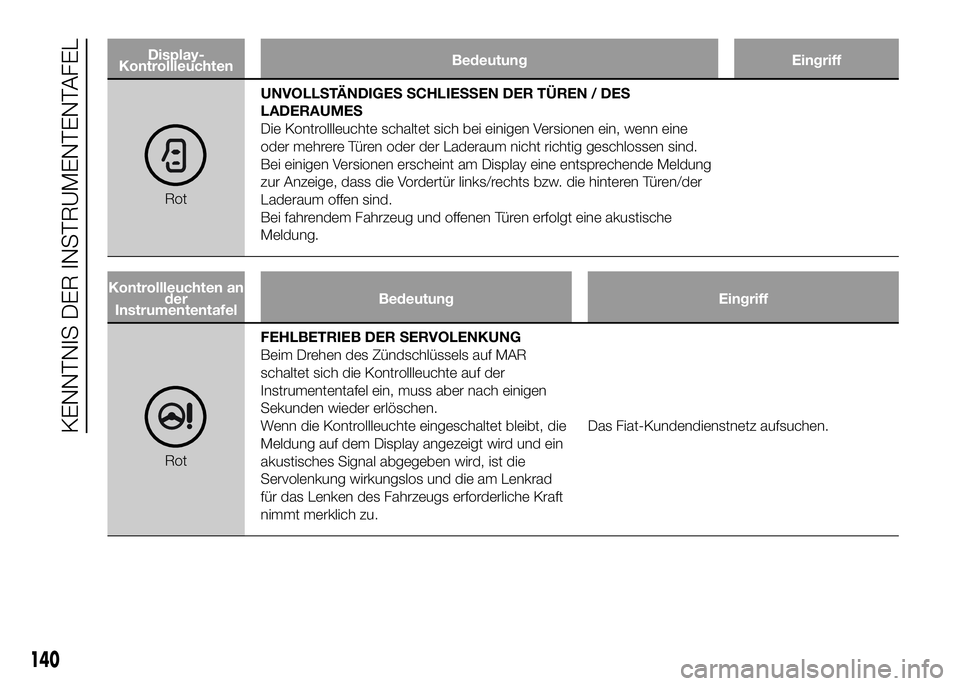

RotUNVOLLSTÄNDIGES SCHLIESSEN DER TÜREN / DES
LADERAUMES
Die Kontrollleuchte schaltet sich bei einigen Versionen ein, wenn eine
oder mehrere Türen oder der Laderaum nicht richtig geschlossen sind.
Bei einigen Versionen erscheint am Display eine entsprechende Meldung
zur Anzeige, dass die Vordertür links/rechts bzw. die hinteren Türen/der
Laderaum offen sind.
Bei fahrendem Fahrzeug und offenen Türen erfolgt eine akustische
Meldung.
Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
RotFEHLBETRIEB DER SERVOLENKUNG
Beim Drehen des Zündschlüssels auf MAR
schaltet sich die Kontrollleuchte auf der
Instrumententafel ein, muss aber nach einigen
Sekunden wieder erlöschen.
Wenn die Kontrollleuchte eingeschaltet bleibt, die
Meldung auf dem Display angezeigt wird und ein
akustisches Signal abgegeben wird, ist die
Servolenkung wirkungslos und die am Lenkrad
für das Lenken des Fahrzeugs erforderliche Kraft
nimmt merklich zu.Das Fiat-Kundendienstnetz aufsuchen.
140
KENNTNIS DER INSTRUMENTENTAFEL

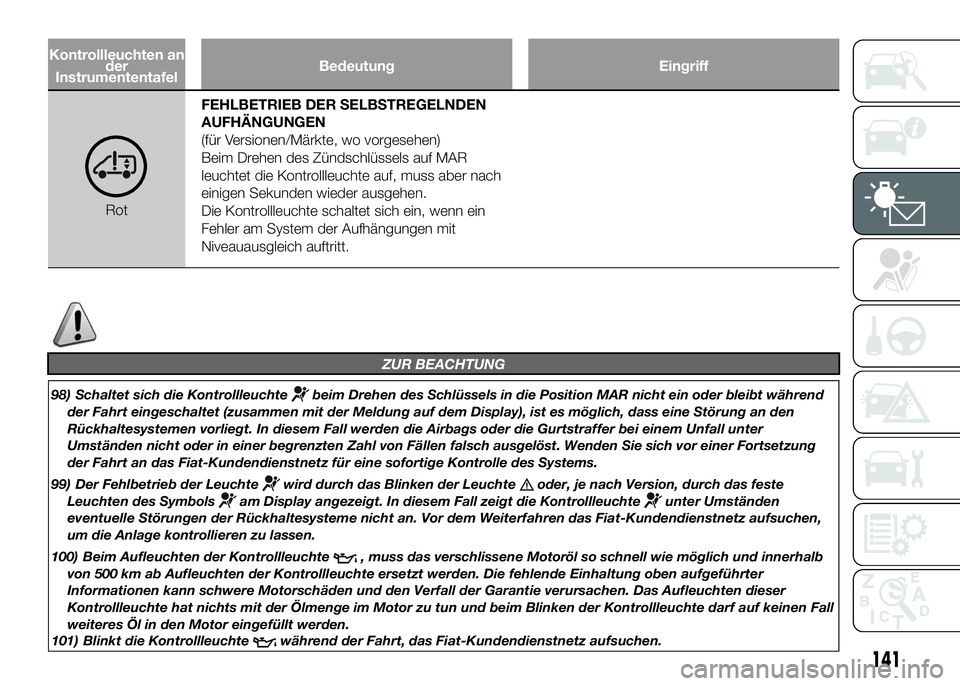

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
RotFEHLBETRIEB DER SELBSTREGELNDEN
AUFHÄNGUNGEN
(für Versionen/Märkte, wo vorgesehen)
Beim Drehen des Zündschlüssels auf MAR
leuchtet die Kontrollleuchte auf, muss aber nach
einigen Sekunden wieder ausgehen.
Die Kontrollleuchte schaltet sich ein, wenn ein
Fehler am System der Aufhängungen mit
Niveauausgleich auftritt.
ZUR BEACHTUNG
98) Schaltet sich die Kontrollleuchtebeim Drehen des Schlüssels in die Position MAR nicht ein oder bleibt während
der Fahrt eingeschaltet (zusammen mit der Meldung auf dem Display), ist es möglich, dass eine Störung an den
Rückhaltesystemen vorliegt. In diesem Fall werden die Airbags oder die Gurtstraffer bei einem Unfall unter
Umständen nicht oder in einer begrenzten Zahl von Fällen falsch ausgelöst. Wenden Sie sich vor einer Fortsetzung
der Fahrt an das Fiat-Kundendienstnetz für eine sofortige Kontrolle des Systems.
99) Der Fehlbetrieb der Leuchte
wird durch das Blinken der Leuchteoder, je nach Version, durch das feste
Leuchten des Symbols
am Display angezeigt. In diesem Fall zeigt die Kontrollleuchteunter Umständen
eventuelle Störungen der Rückhaltesysteme nicht an. Vor dem Weiterfahren das Fiat-Kundendienstnetz aufsuchen,
um die Anlage kontrollieren zu lassen.
100) Beim Aufleuchten der Kontrollleuchte
, muss das verschlissene Motoröl so schnell wie möglich und innerhalb
von 500 km ab Aufleuchten der Kontrollleuchte ersetzt werden. Die fehlende Einhaltung oben aufgeführter
Informationen kann schwere Motorschäden und den Verfall der Garantie verursachen. Das Aufleuchten dieser
Kontrollleuchte hat nichts mit der Ölmenge im Motor zu tun und beim Blinken der Kontrollleuchte darf auf keinen Fall
weiteres Öl in den Motor eingefüllt werden.
141
101) Blinkt die Kontrollleuchtewährend der Fahrt, das Fiat-Kundendienstnetz aufsuchen.

ZUR BEACHTUNG

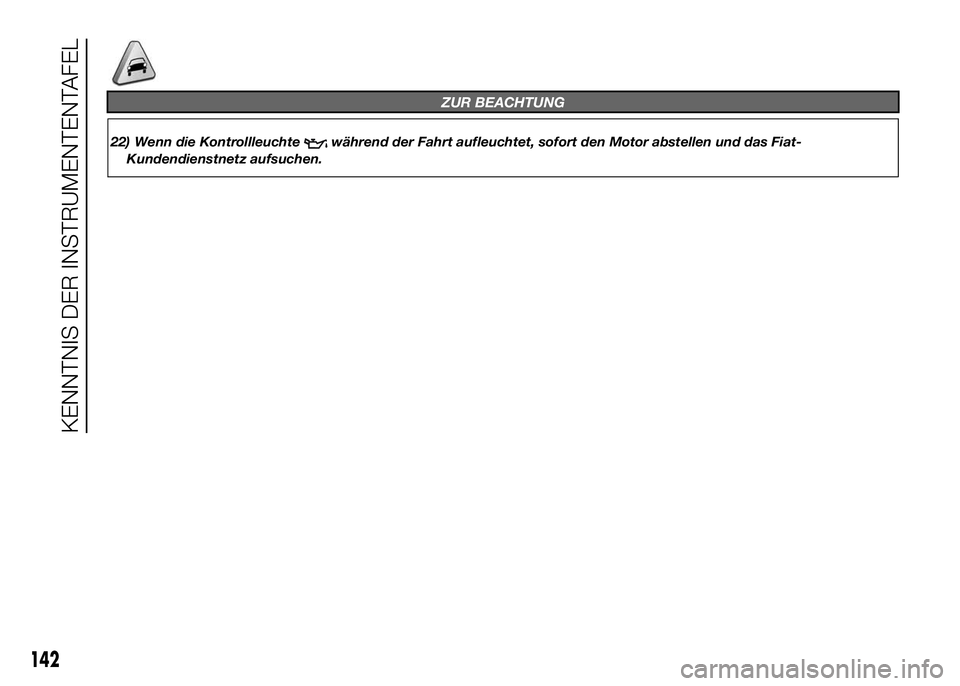

22) Wenn die Kontrollleuchtewährend der Fahrt aufleuchtet, sofort den Motor abstellen und das Fiat-
Kundendienstnetz aufsuchen.
142
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff

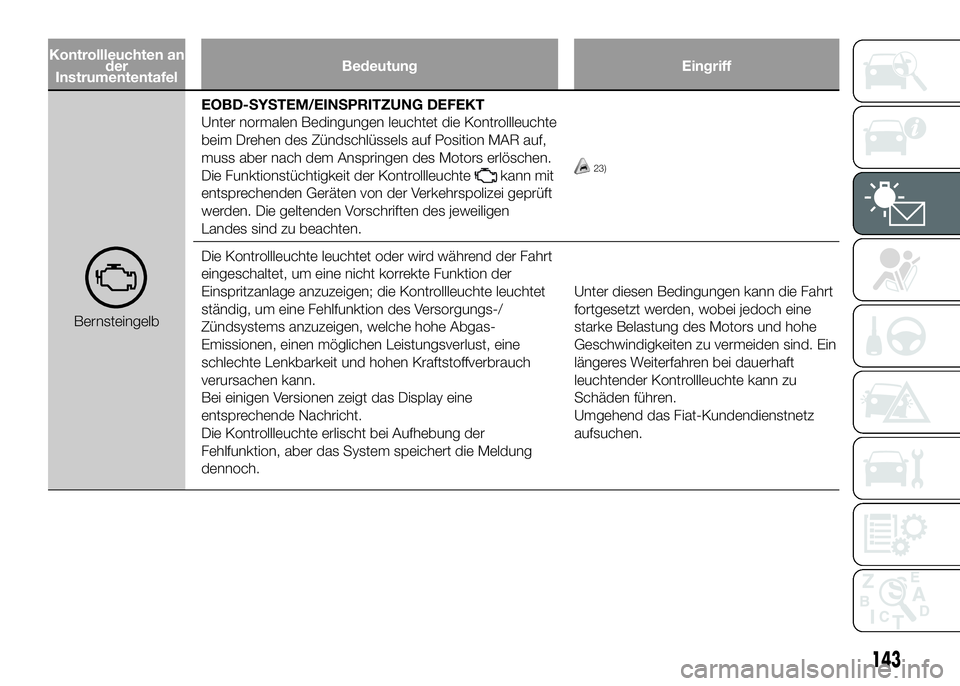

BernsteingelbEOBD-SYSTEM/EINSPRITZUNG DEFEKT
Unter normalen Bedingungen leuchtet die Kontrollleuchte
beim Drehen des Zündschlüssels auf Position MAR auf,
muss aber nach dem Anspringen des Motors erlöschen.
Die Funktionstüchtigkeit der Kontrollleuchte
kann mit
entsprechenden Geräten von der Verkehrspolizei geprüft
werden. Die geltenden Vorschriften des jeweiligen
Landes sind zu beachten.23)
Die Kontrollleuchte leuchtet oder wird während der Fahrt
eingeschaltet, um eine nicht korrekte Funktion der
Einspritzanlage anzuzeigen; die Kontrollleuchte leuchtet
ständig, um eine Fehlfunktion des Versorgungs-/
Zündsystems anzuzeigen, welche hohe Abgas-
Emissionen, einen möglichen Leistungsverlust, eine
schlechte Lenkbarkeit und hohen Kraftstoffverbrauch
verursachen kann.
Bei einigen Versionen zeigt das Display eine
entsprechende Nachricht.
Die Kontrollleuchte erlischt bei Aufhebung der
Fehlfunktion, aber das System speichert die Meldung
dennoch.Unter diesen Bedingungen kann die Fahrt
fortgesetzt werden, wobei jedoch eine
starke Belastung des Motors und hohe
Geschwindigkeiten zu vermeiden sind. Ein
längeres Weiterfahren bei dauerhaft
leuchtender Kontrollleuchte kann zu
Schäden führen.
Umgehend das Fiat-Kundendienstnetz
aufsuchen.
143

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
BernsteingelbFEHLER IM HARNSTOFF-
EINSPRITZSYSTEM
Die Kontrollleuchte geht an und es wird eine
entsprechende Meldung eingeblendet (für
Versionen und Märkte, wo vorgesehen), wenn
eine Flüssigkeit eingeben wird, die nicht die
Anforderungen erfüllt, oder wenn ein Harnstoff-
Verbrauch über 50% ermittelt wird.Umgehend das Fiat-Kundendienstnetz
aufsuchen.
Wird keine Abhilfe geschaffen, wird nach
folgenden Fahrkilometern eine neue
Warnmeldung eingeblendet, bevor das Starten
des Fahrzeugs verhindert wird:
❒400 km
❒320 km
❒240 km
200 km vor der Verhinderung des Motorstarts
wird eine feste Meldung eingeblendet (für
Versionen und Märkte, wo vorgesehen) und es
ertönt ein Alarmton.
BernsteingelbABS DEFEKT
Beim Drehen des Zündschlüssels auf MAR
leuchtet die Kontrollleuchte auf, muss aber nach
einigen Sekunden wieder ausgehen.
Die Kontrollleuchte leuchtet, wenn das System
nicht funktioniert. In diesem Fall bleibt die
Leistung der Bremsanlage erhalten, das ABS-
System funktioniert jedoch nicht mehr. Das
Display zeigt die entsprechende Meldung an.Vorsichtig weiterfahren und schnellstens das
Fiat-Kundendienstnetz aufsuchen.
144
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff

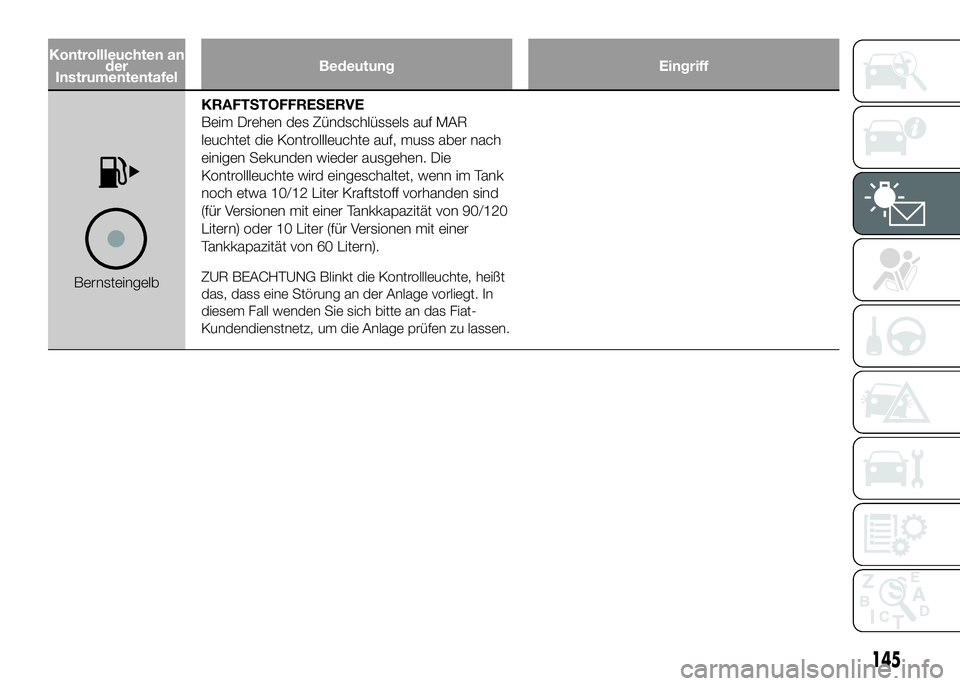

BernsteingelbKRAFTSTOFFRESERVE
Beim Drehen des Zündschlüssels auf MAR
leuchtet die Kontrollleuchte auf, muss aber nach
einigen Sekunden wieder ausgehen. Die
Kontrollleuchte wird eingeschaltet, wenn im Tank
noch etwa 10/12 Liter Kraftstoff vorhanden sind
(für Versionen mit einer Tankkapazität von 90/120
Litern) oder 10 Liter (für Versionen mit einer
Tankkapazität von 60 Litern).ZUR BEACHTUNG Blinkt die Kontrollleuchte, heißt
das, dass eine Störung an der Anlage vorliegt. In
diesem Fall wenden Sie sich bitte an das Fiat-
Kundendienstnetz, um die Anlage prüfen zu lassen.
145

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff

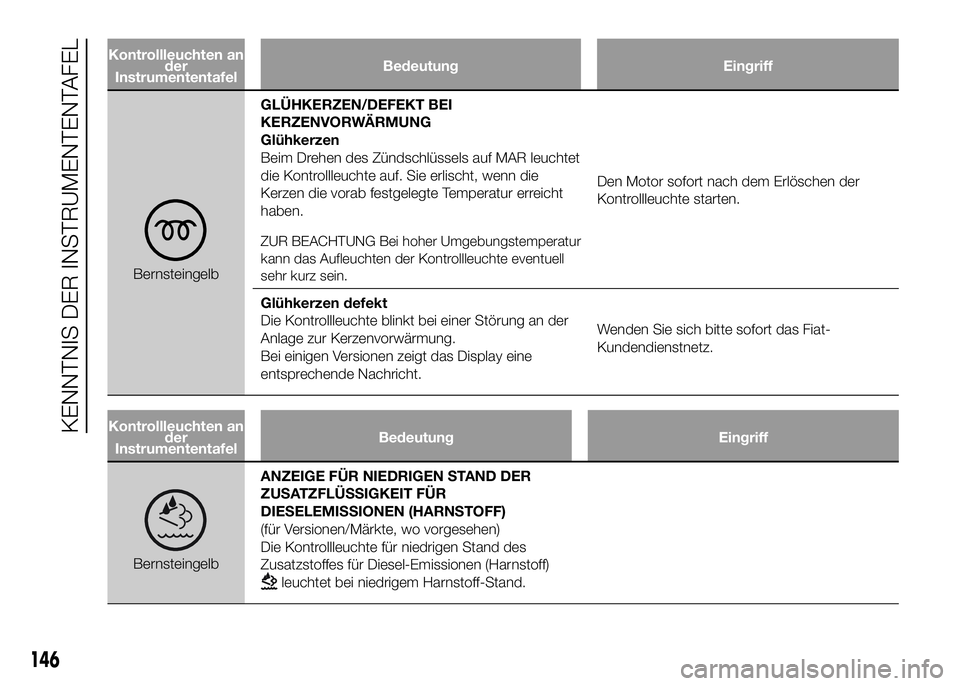

BernsteingelbGLÜHKERZEN/DEFEKT BEI
KERZENVORWÄRMUNG
Glühkerzen
Beim Drehen des Zündschlüssels auf MAR leuchtet
die Kontrollleuchte auf. Sie erlischt, wenn die
Kerzen die vorab festgelegte Temperatur erreicht
haben.
ZUR BEACHTUNG Bei hoher Umgebungstemperatur
kann das Aufleuchten der Kontrollleuchte eventuell
sehr kurz sein.
Den Motor sofort nach dem Erlöschen der
Kontrollleuchte starten.
Glühkerzen defekt
Die Kontrollleuchte blinkt bei einer Störung an der
Anlage zur Kerzenvorwärmung.
Bei einigen Versionen zeigt das Display eine
entsprechende Nachricht.Wenden Sie sich bitte sofort das Fiat-
Kundendienstnetz.
Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
BernsteingelbANZEIGE FÜR NIEDRIGEN STAND DER
ZUSATZFLÜSSIGKEIT FÜR
DIESELEMISSIONEN (HARNSTOFF)
(für Versionen/Märkte, wo vorgesehen)
Die Kontrollleuchte für niedrigen Stand des
Zusatzstoffes für Diesel-Emissionen (Harnstoff)
leuchtet bei niedrigem Harnstoff-Stand.
146
KENNTNIS DER INSTRUMENTENTAFEL
