FIAT DUCATO BASE CAMPER 2016 Betriebsanleitung (in German)

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
BernsteingelbWEGFAHRSPERRE FIAT-CODE DEFEKT
Beim Drehen des Zündschlüssels auf MAR darf
die Kontrollleuchte nur einmal blinken und muss
dann erlöschen.
Wenn die Kontrollleuchte bei Zündschlüssel auf
Position MAR mit Dauerlicht leuchtet, wird
dadurch angezeigt:
❒ein möglicher Defekt (siehe ”Das Fiat Code-
System” im Kapitel “Kenntnis des Fahrzeuges”);
❒bei vorhandener Alarmanlage einen möglicher
Einbruchversuch zu melden. In diesem Fall
erlischt die Kontrollleuchte nach etwa 10
Sekunden.
Wenn die Kontrollleuchtebei laufendem
Motor blinkt, bedeutet dies, dass das Fahrzeug
nicht von der Motorblockierungsvorrichtung
geschützt ist.Bitte wenden Sie sich an das Fiat-
Kundendienstnetz, um alle Schlüssel speichern
zu lassen.
BernsteingelbNEBELSCHLUSSLEUCHTEN
Die Kontrollleuchte schaltet sich beim Einschalten
der Nebelschlussleuchte ein.
147

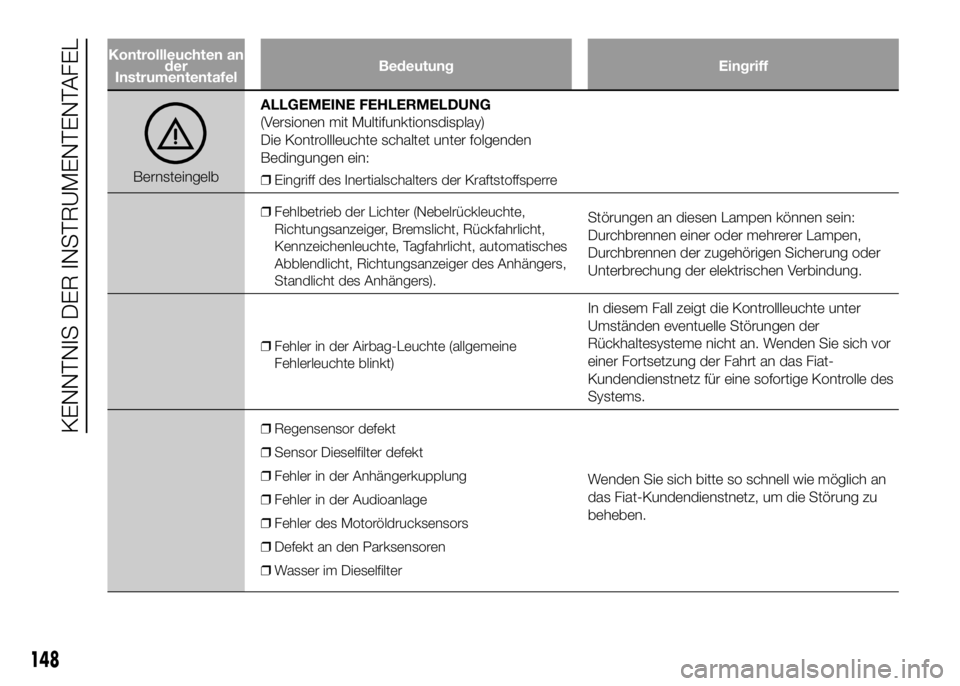

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
BernsteingelbALLGEMEINE FEHLERMELDUNG
(Versionen mit Multifunktionsdisplay)
Die Kontrollleuchte schaltet unter folgenden
Bedingungen ein:❒Eingriff des Inertialschalters der Kraftstoffsperre
❒Fehlbetrieb der Lichter (Nebelrückleuchte,
Richtungsanzeiger, Bremslicht, Rückfahrlicht,
Kennzeichenleuchte, Tagfahrlicht, automatisches
Abblendlicht, Richtungsanzeiger des Anhängers,
Standlicht des Anhängers).
Störungen an diesen Lampen können sein:
Durchbrennen einer oder mehrerer Lampen,
Durchbrennen der zugehörigen Sicherung oder
Unterbrechung der elektrischen Verbindung.
❒Fehler in der Airbag-Leuchte (allgemeine
Fehlerleuchte blinkt)
In diesem Fall zeigt die Kontrollleuchte unter
Umständen eventuelle Störungen der
Rückhaltesysteme nicht an. Wenden Sie sich vor
einer Fortsetzung der Fahrt an das Fiat-
Kundendienstnetz für eine sofortige Kontrolle des
Systems.
❒Regensensor defekt
❒Sensor Dieselfilter defekt
❒Fehler in der Anhängerkupplung
❒Fehler in der Audioanlage
❒Fehler des Motoröldrucksensors
❒Defekt an den Parksensoren
❒Wasser im Dieselfilter
Wenden Sie sich bitte so schnell wie möglich an
das Fiat-Kundendienstnetz, um die Störung zu
beheben.
148
KENNTNIS DER INSTRUMENTENTAFEL

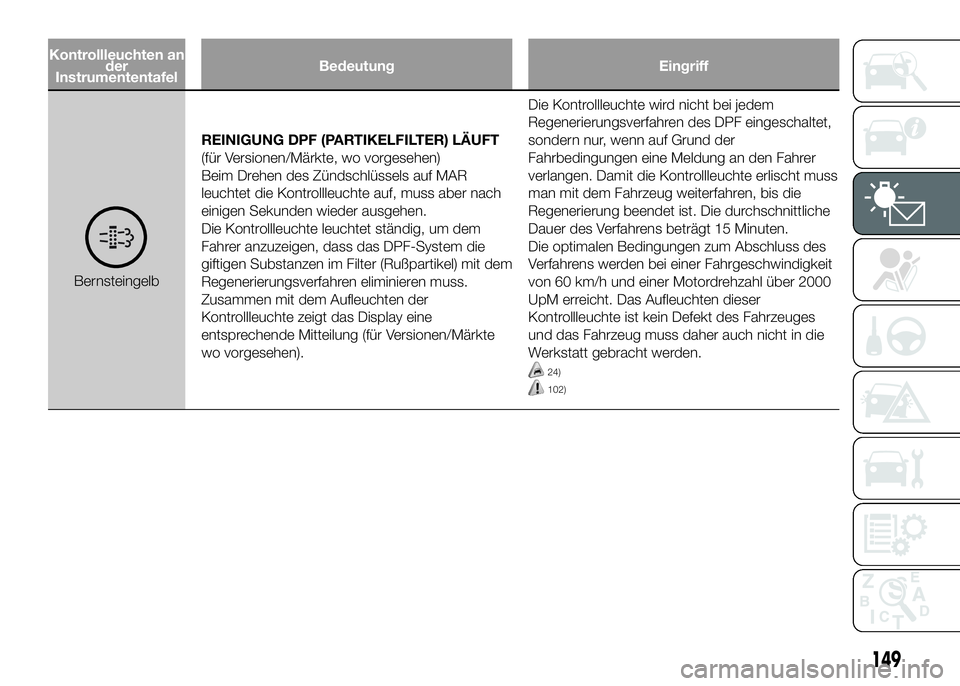

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
BernsteingelbREINIGUNG DPF (PARTIKELFILTER) LÄUFT
(für Versionen/Märkte, wo vorgesehen)
Beim Drehen des Zündschlüssels auf MAR
leuchtet die Kontrollleuchte auf, muss aber nach
einigen Sekunden wieder ausgehen.
Die Kontrollleuchte leuchtet ständig, um dem
Fahrer anzuzeigen, dass das DPF-System die
giftigen Substanzen im Filter (Rußpartikel) mit dem
Regenerierungsverfahren eliminieren muss.
Zusammen mit dem Aufleuchten der
Kontrollleuchte zeigt das Display eine
entsprechende Mitteilung (für Versionen/Märkte
wo vorgesehen).Die Kontrollleuchte wird nicht bei jedem
Regenerierungsverfahren des DPF eingeschaltet,
sondern nur, wenn auf Grund der
Fahrbedingungen eine Meldung an den Fahrer
verlangen. Damit die Kontrollleuchte erlischt muss
man mit dem Fahrzeug weiterfahren, bis die
Regenerierung beendet ist. Die durchschnittliche
Dauer des Verfahrens beträgt 15 Minuten.
Die optimalen Bedingungen zum Abschluss des
Verfahrens werden bei einer Fahrgeschwindigkeit
von 60 km/h und einer Motordrehzahl über 2000
UpM erreicht. Das Aufleuchten dieser
Kontrollleuchte ist kein Defekt des Fahrzeuges
und das Fahrzeug muss daher auch nicht in die
Werkstatt gebracht werden.
24)
102)
149

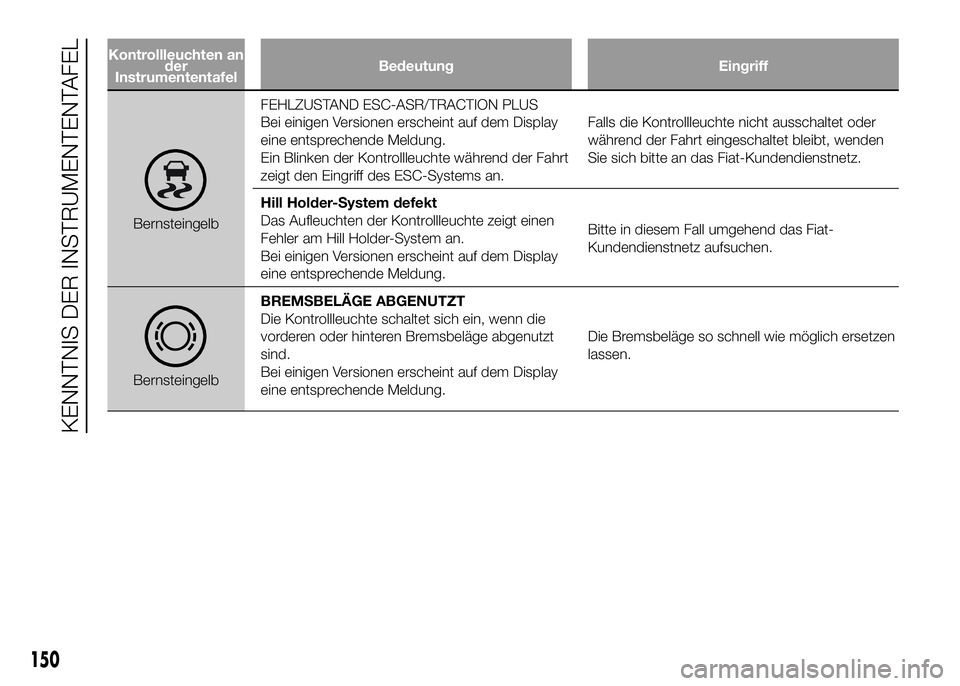

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
BernsteingelbFEHLZUSTAND ESC-ASR/TRACTION PLUS
Bei einigen Versionen erscheint auf dem Display
eine entsprechende Meldung.
Ein Blinken der Kontrollleuchte während der Fahrt
zeigt den Eingriff des ESC-Systems an.Falls die Kontrollleuchte nicht ausschaltet oder
während der Fahrt eingeschaltet bleibt, wenden
Sie sich bitte an das Fiat-Kundendienstnetz.
Hill Holder-System defekt
Das Aufleuchten der Kontrollleuchte zeigt einen
Fehler am Hill Holder-System an.
Bei einigen Versionen erscheint auf dem Display
eine entsprechende Meldung.Bitte in diesem Fall umgehend das Fiat-
Kundendienstnetz aufsuchen.
BernsteingelbBREMSBELÄGE ABGENUTZT
Die Kontrollleuchte schaltet sich ein, wenn die
vorderen oder hinteren Bremsbeläge abgenutzt
sind.
Bei einigen Versionen erscheint auf dem Display
eine entsprechende Meldung.Die Bremsbeläge so schnell wie möglich ersetzen
lassen.
150
KENNTNIS DER INSTRUMENTENTAFEL

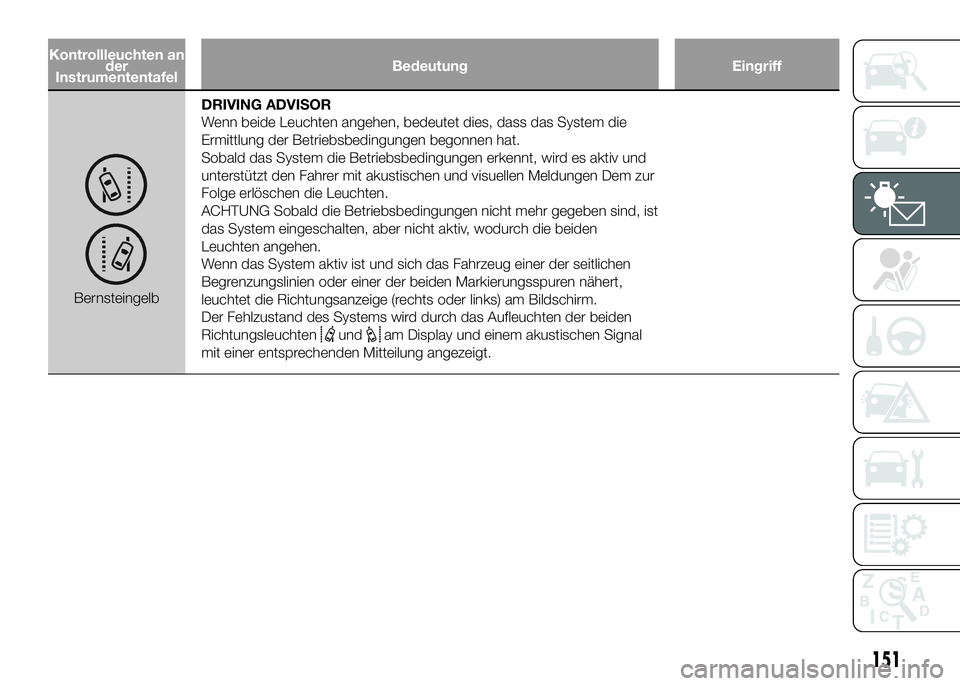

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
BernsteingelbDRIVING ADVISOR
Wenn beide Leuchten angehen, bedeutet dies, dass das System die
Ermittlung der Betriebsbedingungen begonnen hat.
Sobald das System die Betriebsbedingungen erkennt, wird es aktiv und
unterstützt den Fahrer mit akustischen und visuellen Meldungen Dem zur
Folge erlöschen die Leuchten.
ACHTUNG Sobald die Betriebsbedingungen nicht mehr gegeben sind, ist
das System eingeschalten, aber nicht aktiv, wodurch die beiden
Leuchten angehen.
Wenn das System aktiv ist und sich das Fahrzeug einer der seitlichen
Begrenzungslinien oder einer der beiden Markierungsspuren nähert,
leuchtet die Richtungsanzeige (rechts oder links) am Bildschirm.
Der Fehlzustand des Systems wird durch das Aufleuchten der beiden
Richtungsleuchten
undam Display und einem akustischen Signal
mit einer entsprechenden Mitteilung angezeigt.
151

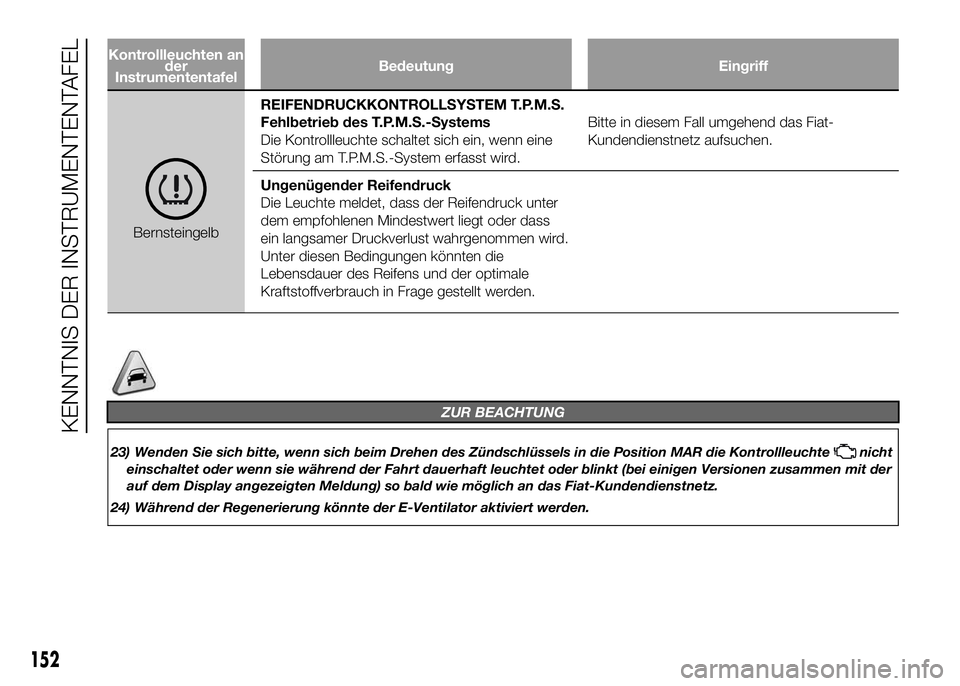

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
BernsteingelbREIFENDRUCKKONTROLLSYSTEM T.P.M.S.
Fehlbetrieb des T.P.M.S.-Systems
Die Kontrollleuchte schaltet sich ein, wenn eine
Störung am T.P.M.S.-System erfasst wird.Bitte in diesem Fall umgehend das Fiat-
Kundendienstnetz aufsuchen.
Ungenügender Reifendruck
Die Leuchte meldet, dass der Reifendruck unter
dem empfohlenen Mindestwert liegt oder dass
ein langsamer Druckverlust wahrgenommen wird.
Unter diesen Bedingungen könnten die
Lebensdauer des Reifens und der optimale
Kraftstoffverbrauch in Frage gestellt werden.
ZUR BEACHTUNG
23) Wenden Sie sich bitte, wenn sich beim Drehen des Zündschlüssels in die Position MAR die Kontrollleuchtenicht
einschaltet oder wenn sie während der Fahrt dauerhaft leuchtet oder blinkt (bei einigen Versionen zusammen mit der
auf dem Display angezeigten Meldung) so bald wie möglich an das Fiat-Kundendienstnetz.
24) Während der Regenerierung könnte der E-Ventilator aktiviert werden.
152
KENNTNIS DER INSTRUMENTENTAFEL

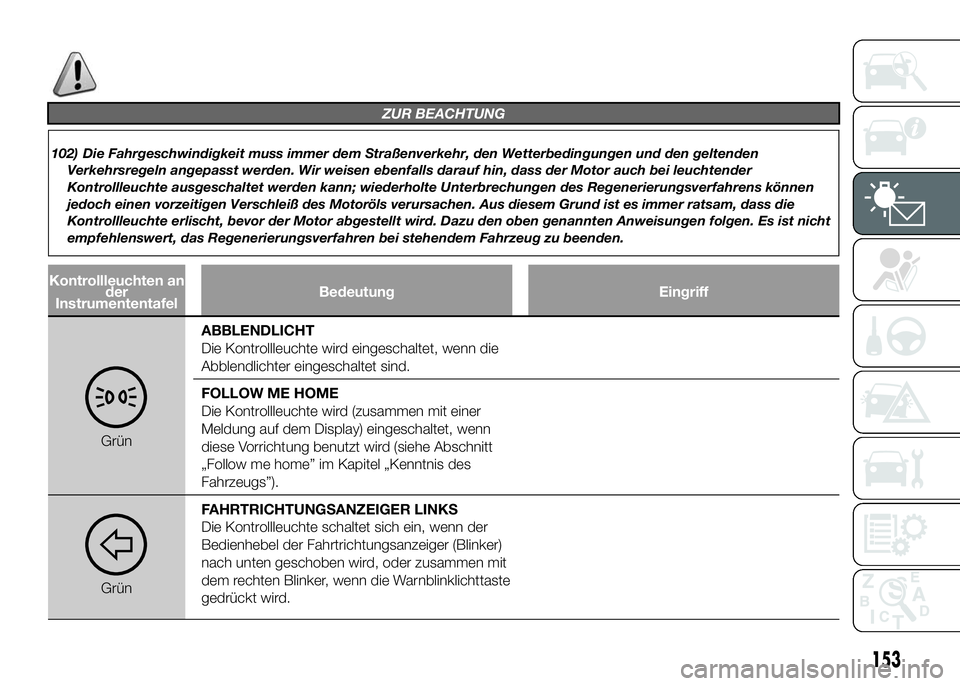

ZUR BEACHTUNG
102) Die Fahrgeschwindigkeit muss immer dem Straßenverkehr, den Wetterbedingungen und den geltenden
Verkehrsregeln angepasst werden. Wir weisen ebenfalls darauf hin, dass der Motor auch bei leuchtender
Kontrollleuchte ausgeschaltet werden kann; wiederholte Unterbrechungen des Regenerierungsverfahrens können
jedoch einen vorzeitigen Verschleiß des Motoröls verursachen. Aus diesem Grund ist es immer ratsam, dass die
Kontrollleuchte erlischt, bevor der Motor abgestellt wird. Dazu den oben genannten Anweisungen folgen. Es ist nicht
empfehlenswert, das Regenerierungsverfahren bei stehendem Fahrzeug zu beenden.
Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
GrünABBLENDLICHT
Die Kontrollleuchte wird eingeschaltet, wenn die
Abblendlichter eingeschaltet sind.
FOLLOW ME HOME
Die Kontrollleuchte wird (zusammen mit einer
Meldung auf dem Display) eingeschaltet, wenn
diese Vorrichtung benutzt wird (siehe Abschnitt
„Follow me home” im Kapitel „Kenntnis des
Fahrzeugs”).
GrünFAHRTRICHTUNGSANZEIGER LINKS
Die Kontrollleuchte schaltet sich ein, wenn der
Bedienhebel der Fahrtrichtungsanzeiger (Blinker)
nach unten geschoben wird, oder zusammen mit
dem rechten Blinker, wenn die Warnblinklichttaste
gedrückt wird.
153

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
GrünFAHRTRICHTUNGSANZEIGER RECHTS
Die Kontrollleuchte schaltet sich ein, wenn der
Bedienhebel für die Fahrtrichtungsanzeiger
(Blinker) nach oben geschoben wird oder,
zusammen mit dem linken Blinker, wenn die
Warnblinklichttaste gedrückt wird.
GrünNEBELSCHEINWERFER
Die Kontrollleuchte schaltet sich ein, wenn die
Nebelscheinwerfer eingeschaltet werden.
GrünCRUISE CONTROL
(für Versionen/Märkte, wo vorgesehen)
Beim Drehen des Zündschlüssels auf MAR
leuchtet die digitale Kontrollleuchte (für Versionen/
Märkte, wo vorgesehen) am Display auf, muss
aber nach einigen Sekunden wieder ausgehen,
falls der Cruise Control ausgeschaltet ist.
Die Kontrollleuchte schaltet sich ein, wenn der
Einstellring des Cruise-Control je nach Version auf
ON oder
gestellt wird. Bei einigen Versionen
erscheint auf dem Display eine entsprechende
Meldung.
154
KENNTNIS DER INSTRUMENTENTAFEL

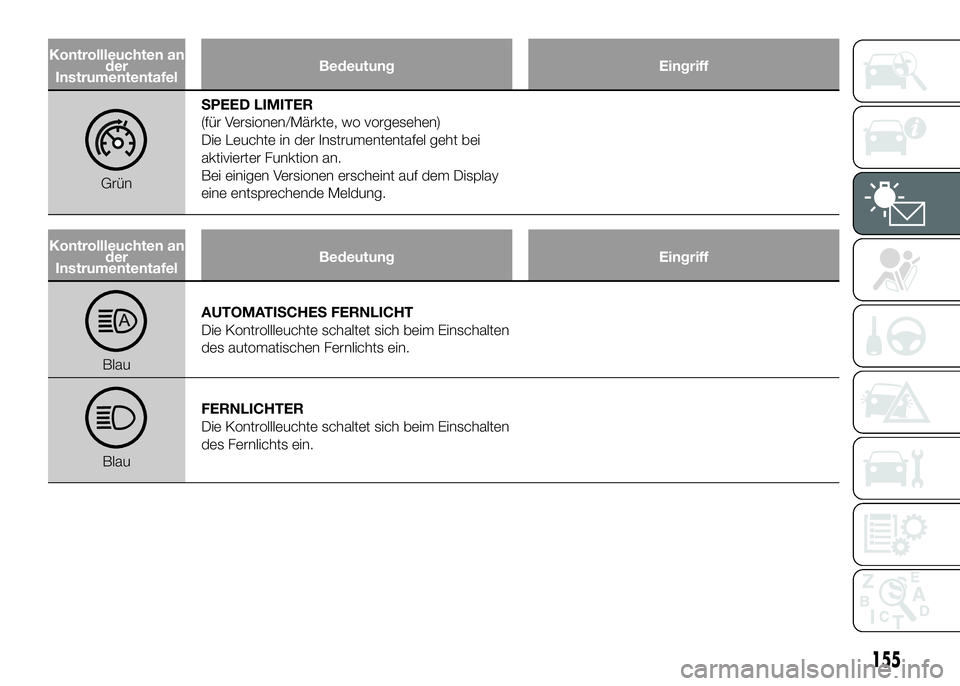

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
GrünSPEED LIMITER
(für Versionen/Märkte, wo vorgesehen)
Die Leuchte in der Instrumententafel geht bei
aktivierter Funktion an.
Bei einigen Versionen erscheint auf dem Display
eine entsprechende Meldung.
Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
BlauAUTOMATISCHES FERNLICHT
Die Kontrollleuchte schaltet sich beim Einschalten
des automatischen Fernlichts ein.
BlauFERNLICHTER
Die Kontrollleuchte schaltet sich beim Einschalten
des Fernlichts ein.
155

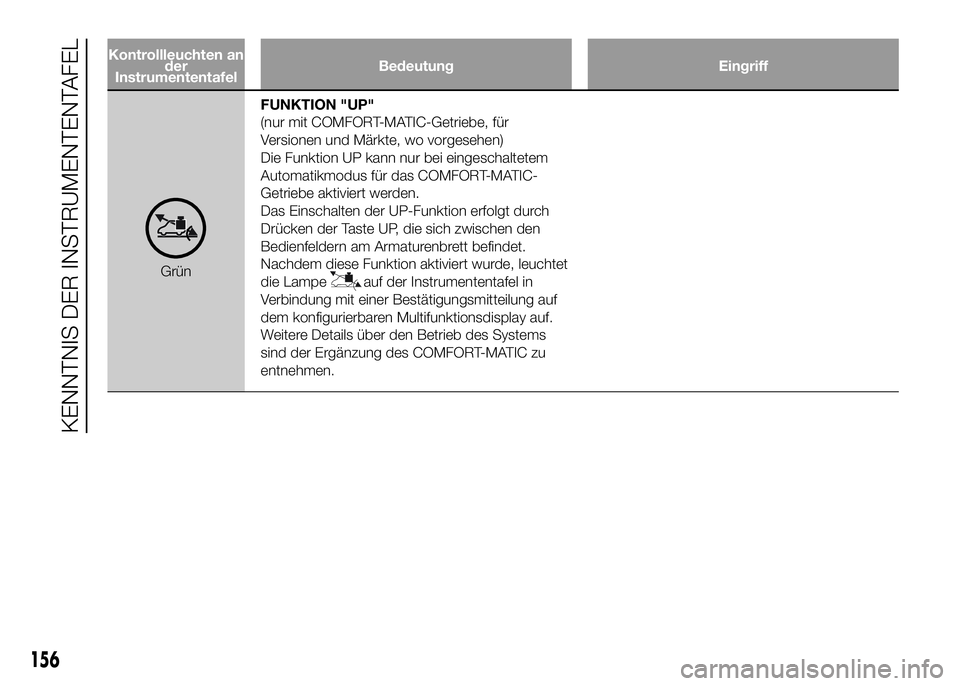

Kontrollleuchten an
der
InstrumententafelBedeutung Eingriff
GrünFUNKTION "UP"
(nur mit COMFORT-MATIC-Getriebe, für
Versionen und Märkte, wo vorgesehen)
Die Funktion UP kann nur bei eingeschaltetem
Automatikmodus für das COMFORT-MATIC-
Getriebe aktiviert werden.
Das Einschalten der UP-Funktion erfolgt durch
Drücken der Taste UP, die sich zwischen den
Bedienfeldern am Armaturenbrett befindet.
Nachdem diese Funktion aktiviert wurde, leuchtet
die Lampeauf der Instrumententafel in
Verbindung mit einer Bestätigungsmitteilung auf
dem konfigurierbaren Multifunktionsdisplay auf.
Weitere Details über den Betrieb des Systems
sind der Ergänzung des COMFORT-MATIC zu
entnehmen.
156
KENNTNIS DER INSTRUMENTENTAFEL
