FIAT DUCATO BASE CAMPER 2016 Betriebsanleitung (in German)

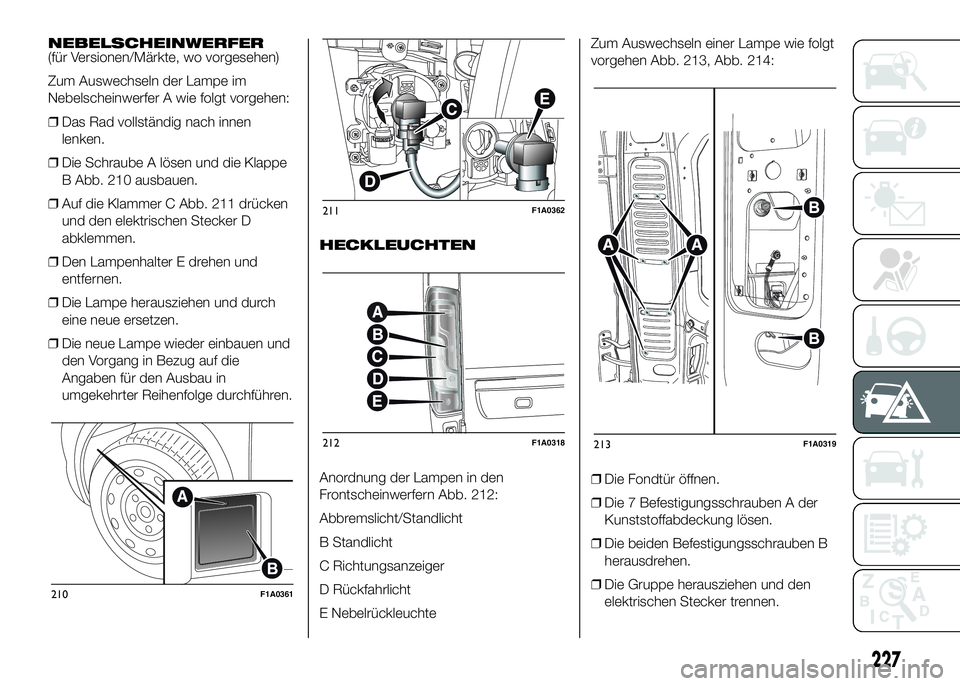

NEBELSCHEINWERFER
(für Versionen/Märkte, wo vorgesehen)
Zum Auswechseln der Lampe im
Nebelscheinwerfer A wie folgt vorgehen:
❒Das Rad vollständig nach innen
lenken.
❒Die Schraube A lösen und die Klappe
B Abb. 210 ausbauen.
❒Auf die Klammer C Abb. 211 drücken
und den elektrischen Stecker D
abklemmen.
❒Den Lampenhalter E drehen und
entfernen.
❒Die Lampe herausziehen und durch
eine neue ersetzen.
❒Die neue Lampe wieder einbauen und
den Vorgang in Bezug auf die
Angaben für den Ausbau in
umgekehrter Reihenfolge durchführen.HECKLEUCHTEN
Anordnung der Lampen in den
Frontscheinwerfern Abb. 212:
Abbremslicht/Standlicht
B Standlicht
C Richtungsanzeiger
D Rückfahrlicht
E NebelrückleuchteZum Auswechseln einer Lampe wie folgt
vorgehen Abb. 213, Abb. 214:
❒Die Fondtür öffnen.
❒Die 7 Befestigungsschrauben A der
Kunststoffabdeckung lösen.
❒Die beiden Befestigungsschrauben B
herausdrehen.
❒Die Gruppe herausziehen und den
elektrischen Stecker trennen.
210F1A0361
211F1A0362
212F1A0318213F1A0319
227

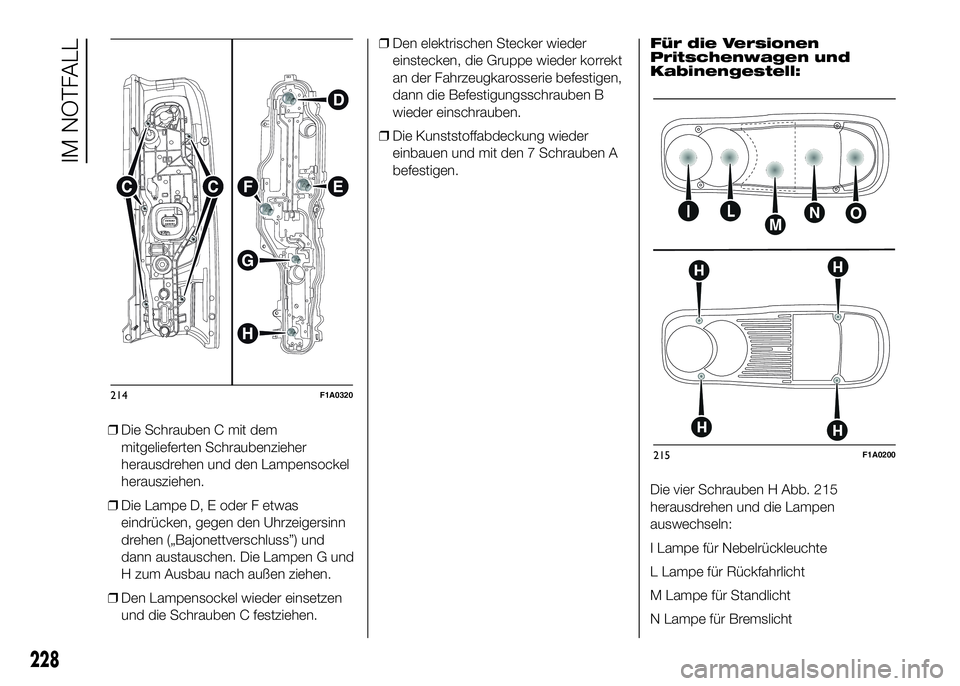

❒Die Schrauben C mit dem
mitgelieferten Schraubenzieher
herausdrehen und den Lampensockel
herausziehen.
❒Die Lampe D, E oder F etwas
eindrücken, gegen den Uhrzeigersinn
drehen („Bajonettverschluss”) und
dann austauschen. Die Lampen G und
H zum Ausbau nach außen ziehen.
❒Den Lampensockel wieder einsetzen
und die Schrauben C festziehen.❒Den elektrischen Stecker wieder
einstecken, die Gruppe wieder korrekt
an der Fahrzeugkarosserie befestigen,
dann die Befestigungsschrauben B
wieder einschrauben.
❒Die Kunststoffabdeckung wieder
einbauen und mit den 7 Schrauben A
befestigen.Für die Versionen
Pritschenwagen und
Kabinengestell:
Die vier Schrauben H Abb. 215
herausdrehen und die Lampen
auswechseln:
I Lampe für Nebelrückleuchte
L Lampe für Rückfahrlicht
M Lampe für Standlicht
N Lampe für Bremslicht
214F1A0320
215F1A0200
228
IM NOTFALL

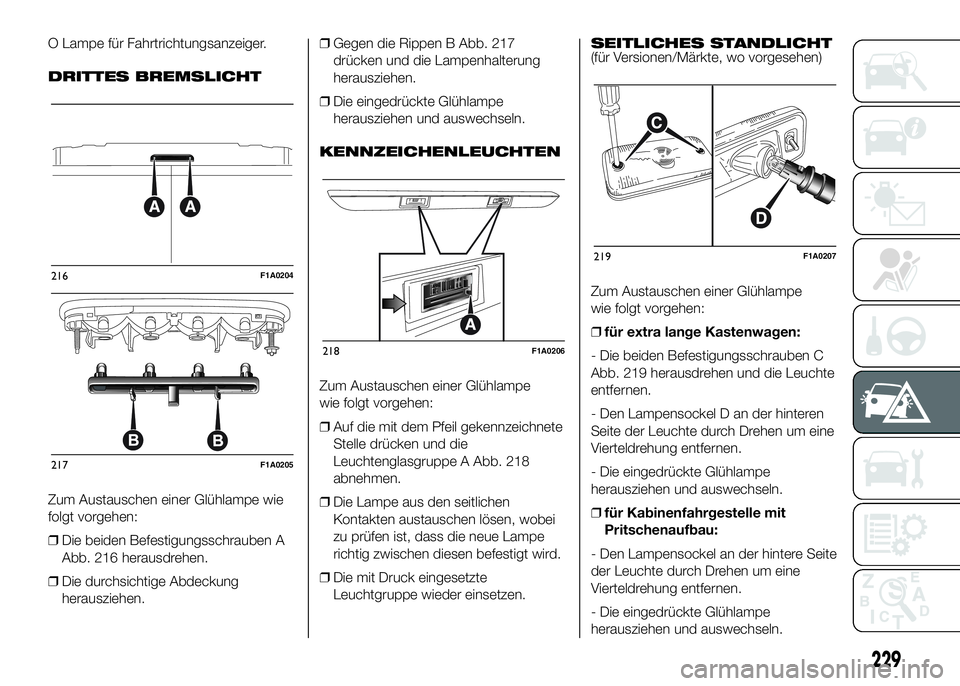

O Lampe für Fahrtrichtungsanzeiger.
DRITTES BREMSLICHT
Zum Austauschen einer Glühlampe wie
folgt vorgehen:
❒Die beiden Befestigungsschrauben A
Abb. 216 herausdrehen.
❒Die durchsichtige Abdeckung
herausziehen.❒Gegen die Rippen B Abb. 217
drücken und die Lampenhalterung
herausziehen.
❒Die eingedrückte Glühlampe
herausziehen und auswechseln.
KENNZEICHENLEUCHTEN
Zum Austauschen einer Glühlampe
wie folgt vorgehen:
❒Auf die mit dem Pfeil gekennzeichnete
Stelle drücken und die
Leuchtenglasgruppe A Abb. 218
abnehmen.
❒Die Lampe aus den seitlichen
Kontakten austauschen lösen, wobei
zu prüfen ist, dass die neue Lampe
richtig zwischen diesen befestigt wird.
❒Die mit Druck eingesetzte
Leuchtgruppe wieder einsetzen.SEITLICHES STANDLICHT
(für Versionen/Märkte, wo vorgesehen)
Zum Austauschen einer Glühlampe
wie folgt vorgehen:
❒für extra lange Kastenwagen:
- Die beiden Befestigungsschrauben C
Abb. 219 herausdrehen und die Leuchte
entfernen.
- Den Lampensockel D an der hinteren
Seite der Leuchte durch Drehen um eine
Vierteldrehung entfernen.
- Die eingedrückte Glühlampe
herausziehen und auswechseln.
❒für Kabinenfahrgestelle mit
Pritschenaufbau:
- Den Lampensockel an der hintere Seite
der Leuchte durch Drehen um eine
Vierteldrehung entfernen.
- Die eingedrückte Glühlampe
herausziehen und auswechseln.
216F1A0204
217F1A0205
218F1A0206
219F1A0207
229

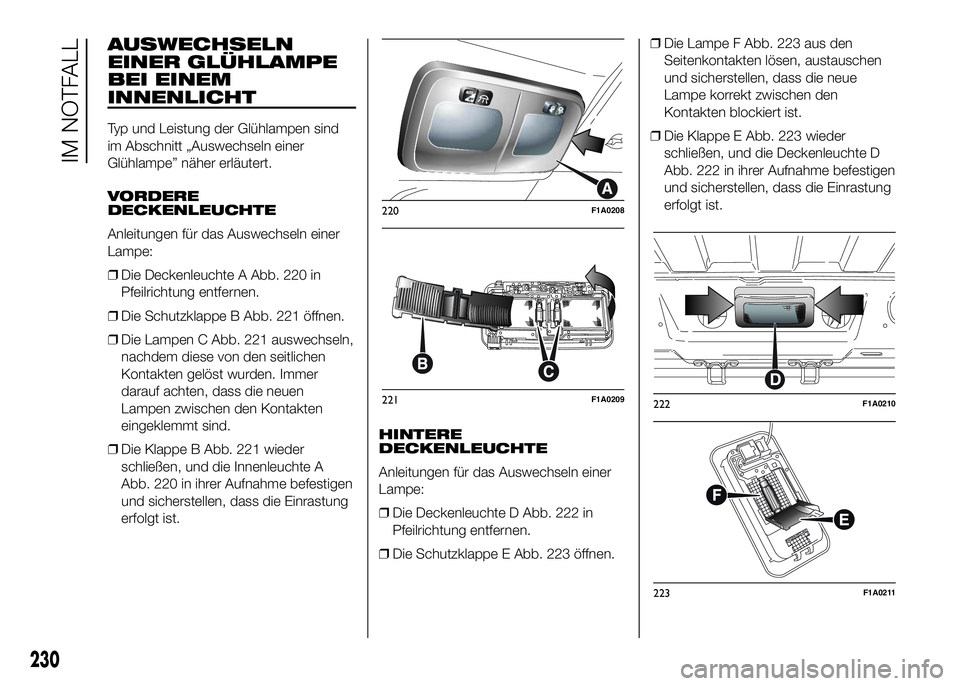

AUSWECHSELN
EINER GLÜHLAMPE
BEI EINEM
INNENLICHT
Typ und Leistung der Glühlampen sind
im Abschnitt „Auswechseln einer
Glühlampe” näher erläutert.
VORDERE
DECKENLEUCHTE
Anleitungen für das Auswechseln einer
Lampe:
❒Die Deckenleuchte A Abb. 220 in
Pfeilrichtung entfernen.
❒Die Schutzklappe B Abb. 221 öffnen.
❒Die Lampen C Abb. 221 auswechseln,
nachdem diese von den seitlichen
Kontakten gelöst wurden. Immer
darauf achten, dass die neuen
Lampen zwischen den Kontakten
eingeklemmt sind.
❒Die Klappe B Abb. 221 wieder
schließen, und die Innenleuchte A
Abb. 220 in ihrer Aufnahme befestigen
und sicherstellen, dass die Einrastung
erfolgt ist.HINTERE
DECKENLEUCHTE
Anleitungen für das Auswechseln einer
Lampe:
❒Die Deckenleuchte D Abb. 222 in
Pfeilrichtung entfernen.
❒Die Schutzklappe E Abb. 223 öffnen.❒Die Lampe F Abb. 223 aus den
Seitenkontakten lösen, austauschen
und sicherstellen, dass die neue
Lampe korrekt zwischen den
Kontakten blockiert ist.
❒Die Klappe E Abb. 223 wieder
schließen, und die Deckenleuchte D
Abb. 222 in ihrer Aufnahme befestigen
und sicherstellen, dass die Einrastung
erfolgt ist.
220F1A0208
221F1A0209222F1A0210
223F1A0211
230

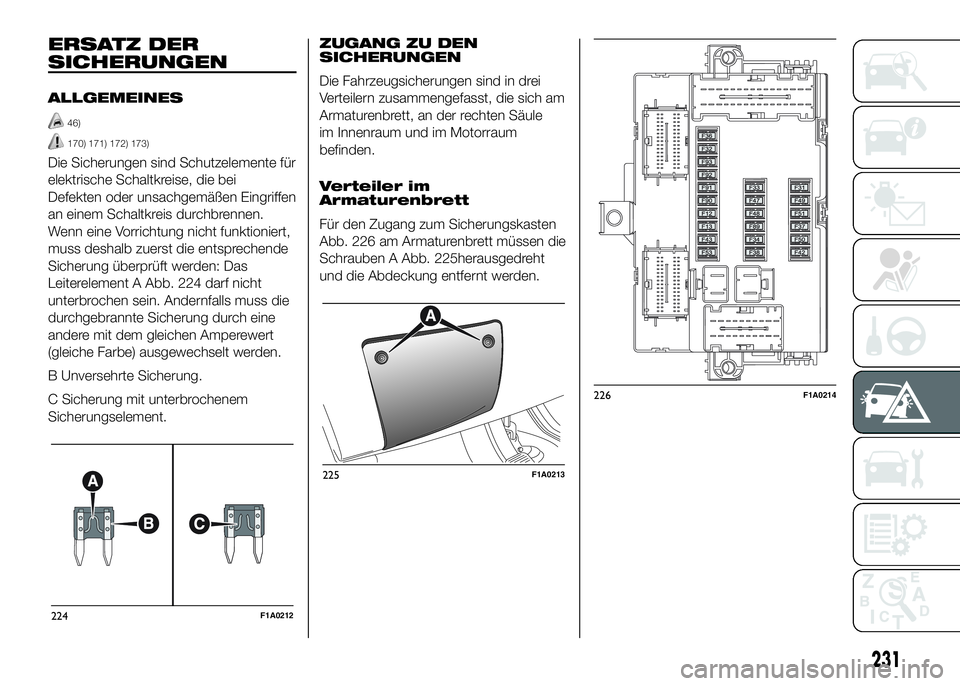

IM NOTFALL

ERSATZ DER
SICHERUNGEN
ALLGEMEINES
46)
170) 171) 172) 173)
Die Sicherungen sind Schutzelemente für
elektrische Schaltkreise, die bei
Defekten oder unsachgemäßen Eingriffen
an einem Schaltkreis durchbrennen.
Wenn eine Vorrichtung nicht funktioniert,
muss deshalb zuerst die entsprechende
Sicherung überprüft werden: Das
Leiterelement A Abb. 224 darf nicht
unterbrochen sein. Andernfalls muss die
durchgebrannte Sicherung durch eine
andere mit dem gleichen Amperewert
(gleiche Farbe) ausgewechselt werden.
B Unversehrte Sicherung.
C Sicherung mit unterbrochenem
Sicherungselement.ZUGANG ZU DEN
SICHERUNGEN
Die Fahrzeugsicherungen sind in drei
Verteilern zusammengefasst, die sich am
Armaturenbrett, an der rechten Säule
im Innenraum und im Motorraum
befinden.
Verteiler im
Armaturenbrett
Für den Zugang zum Sicherungskasten
Abb. 226 am Armaturenbrett müssen die
Schrauben A Abb. 225herausgedreht
und die Abdeckung entfernt werden.
224F1A0212
225F1A0213
226F1A0214
231

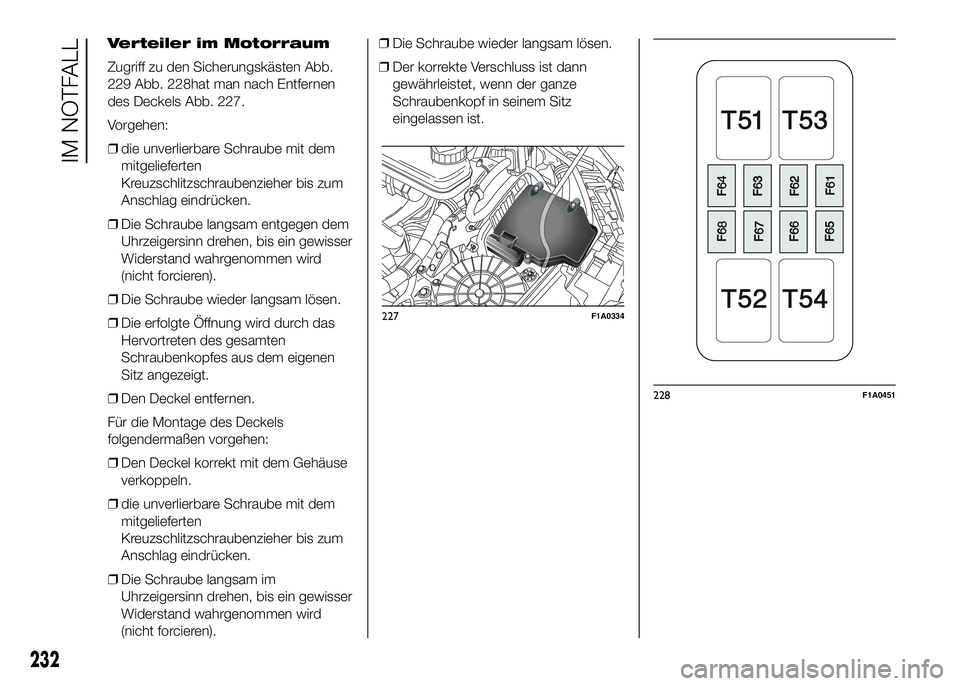

Verteiler im Motorraum
Zugriff zu den Sicherungskästen Abb.
229 Abb. 228hat man nach Entfernen
des Deckels Abb. 227.
Vorgehen:
❒die unverlierbare Schraube mit dem
mitgelieferten
Kreuzschlitzschraubenzieher bis zum
Anschlag eindrücken.
❒Die Schraube langsam entgegen dem
Uhrzeigersinn drehen, bis ein gewisser
Widerstand wahrgenommen wird
(nicht forcieren).
❒Die Schraube wieder langsam lösen.
❒Die erfolgte Öffnung wird durch das
Hervortreten des gesamten
Schraubenkopfes aus dem eigenen
Sitz angezeigt.
❒Den Deckel entfernen.
Für die Montage des Deckels
folgendermaßen vorgehen:
❒Den Deckel korrekt mit dem Gehäuse
verkoppeln.
❒die unverlierbare Schraube mit dem
mitgelieferten
Kreuzschlitzschraubenzieher bis zum
Anschlag eindrücken.
❒Die Schraube langsam im
Uhrzeigersinn drehen, bis ein gewisser
Widerstand wahrgenommen wird
(nicht forcieren).❒Die Schraube wieder langsam lösen.
❒Der korrekte Verschluss ist dann
gewährleistet, wenn der ganze
Schraubenkopf in seinem Sitz
eingelassen ist.
227F1A0334
228F1A0451
232
IM NOTFALL

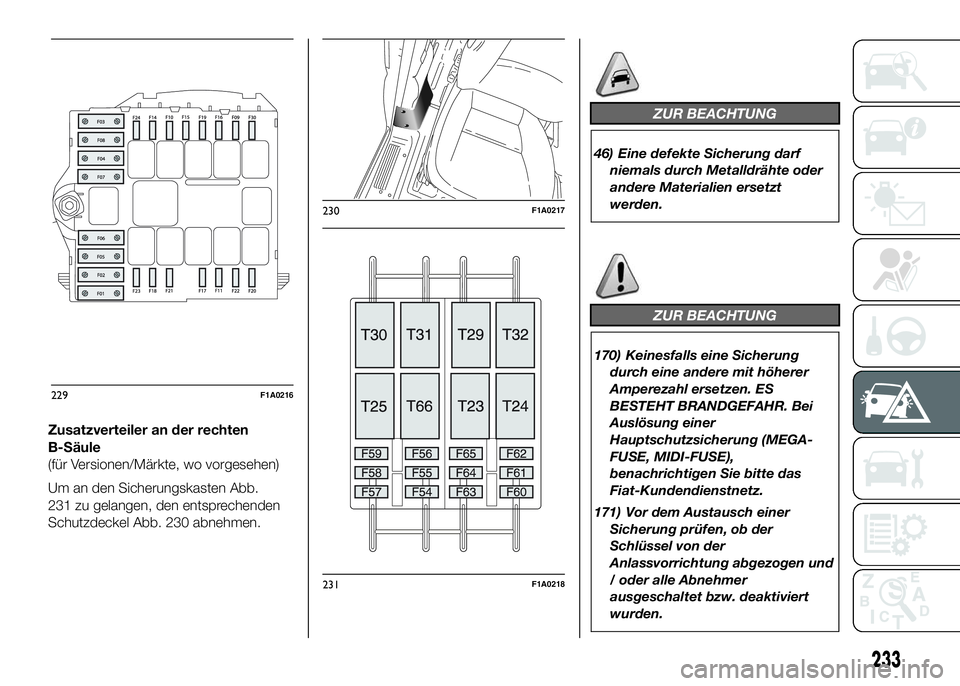

Zusatzverteiler an der rechten
B-Säule
(für Versionen/Märkte, wo vorgesehen)
Um an den Sicherungskasten Abb.
231 zu gelangen, den entsprechenden
Schutzdeckel Abb. 230 abnehmen.
ZUR BEACHTUNG
46) Eine defekte Sicherung darf
niemals durch Metalldrähte oder
andere Materialien ersetzt
werden.
ZUR BEACHTUNG
170) Keinesfalls eine Sicherung
durch eine andere mit höherer
Amperezahl ersetzen. ES
BESTEHT BRANDGEFAHR. Bei
Auslösung einer
Hauptschutzsicherung (MEGA-
FUSE, MIDI-FUSE),
benachrichtigen Sie bitte das
Fiat-Kundendienstnetz.
171) Vor dem Austausch einer
Sicherung prüfen, ob der
Schlüssel von der
Anlassvorrichtung abgezogen und
/ oder alle Abnehmer
ausgeschaltet bzw. deaktiviert
wurden.
229F1A0216
230F1A0217
231F1A0218
233

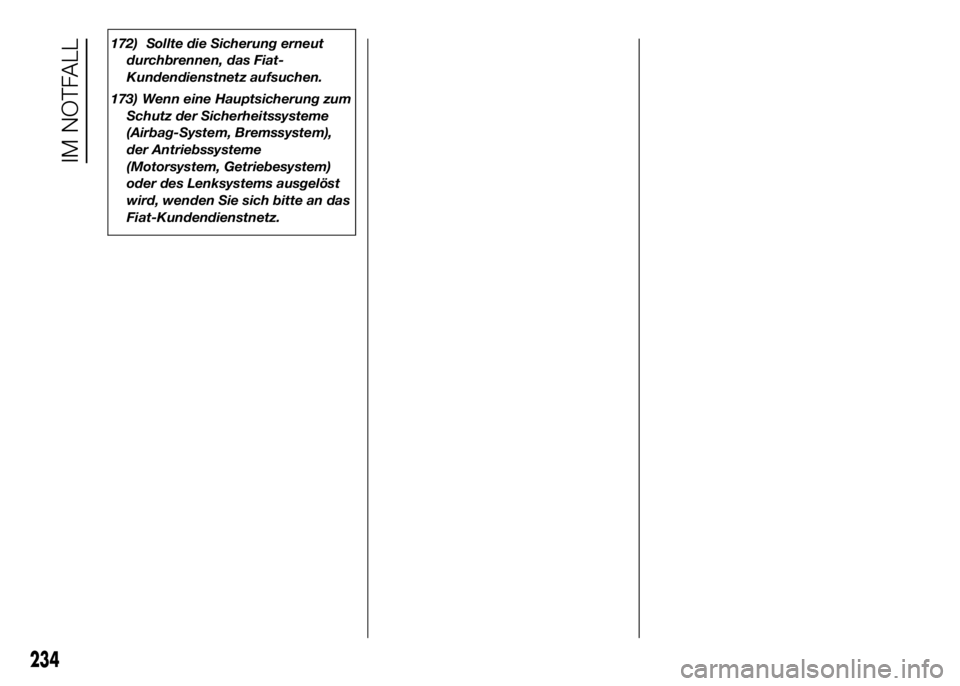

172) Sollte die Sicherung erneut
durchbrennen, das Fiat-
Kundendienstnetz aufsuchen.
173) Wenn eine Hauptsicherung zum
Schutz der Sicherheitssysteme
(Airbag-System, Bremssystem),
der Antriebssysteme
(Motorsystem, Getriebesystem)
oder des Lenksystems ausgelöst
wird, wenden Sie sich bitte an das
Fiat-Kundendienstnetz.
234
IM NOTFALL

Sicherungskasten am Armaturenbrett
Abb. 225 - Abb. 226
GESCHÜTZTE VORRICHTUNG SICHERUNG AMPERE
Abblendlicht rechts F12 7,5
Abblendlicht links F13 7,5
Relais Verteiler im Motorraum, Relais Verteiler Armaturenbrett (+Schlüssel) F31 5
Beleuchtung der Fahrgastzelle mit Deckenlampen (+Batterie) F32 7,5
Batteriemonitorkontrollsensor der Start&Stop-Versionen (+Batterie) F33 7,5
Innenbeleuchtung Minibus (Notbeleuchtung) F34 7,5
Autoradio, Klimaanlagensteuerung, Alarm, Fahrtenschreiber, Steuerung
Batterietrennung, Timer Zusatzheizung Webasto (+Batterie), TPMS,
Stromstabilisator für Radiovorrüstung (S&S)F36 10
Ansteuerung Bremsleuchten (primär), Instrumententafel (+Schlüssel), Gateway
(für Transformatoren)F37 7,5
Türverriegelung (+Batterie) F38 20
Scheibenwischer (+Schlüssel) F43 20
Scheibenheber Fahrerseite F47 20
Scheibenheber Beifahrerseite F48 20
Steuergerät der Parksensoren, Autoradio, Bedientasten am Lenkrad,
Bedienungen am mittleren Bedienfeld, linkes Bedienfeld, zusätzliches Bedienfeld,
Steuergerät des Batterietrennschalters (+Schlüssel), Abschlepphaken,
Regensensor, Stromstabilisator (für S&S)F49 5
235

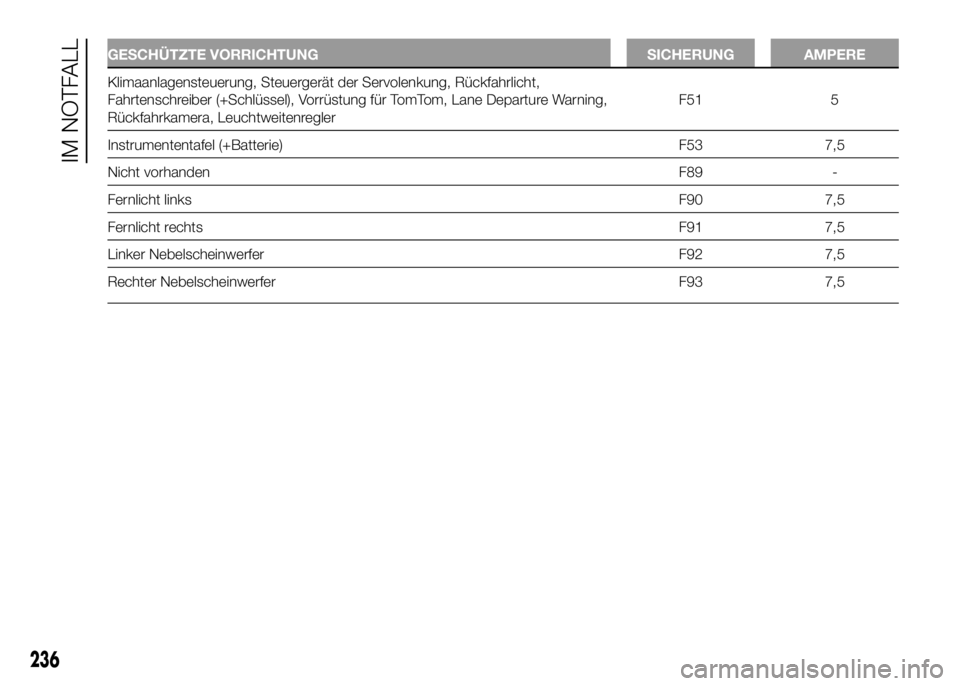

GESCHÜTZTE VORRICHTUNG SICHERUNG AMPERE
Klimaanlagensteuerung, Steuergerät der Servolenkung, Rückfahrlicht,
Fahrtenschreiber (+Schlüssel), Vorrüstung für TomTom, Lane Departure Warning,
Rückfahrkamera, LeuchtweitenreglerF51 5
Instrumententafel (+Batterie) F53 7,5
Nicht vorhandenF89 -
Fernlicht linksF90 7,5
Fernlicht rechtsF91 7,5
Linker Nebelscheinwerfer F92 7,5
Rechter Nebelscheinwerfer F93 7,5
236
