FIAT DUCATO BASE CAMPER 2016 Betriebsanleitung (in German)

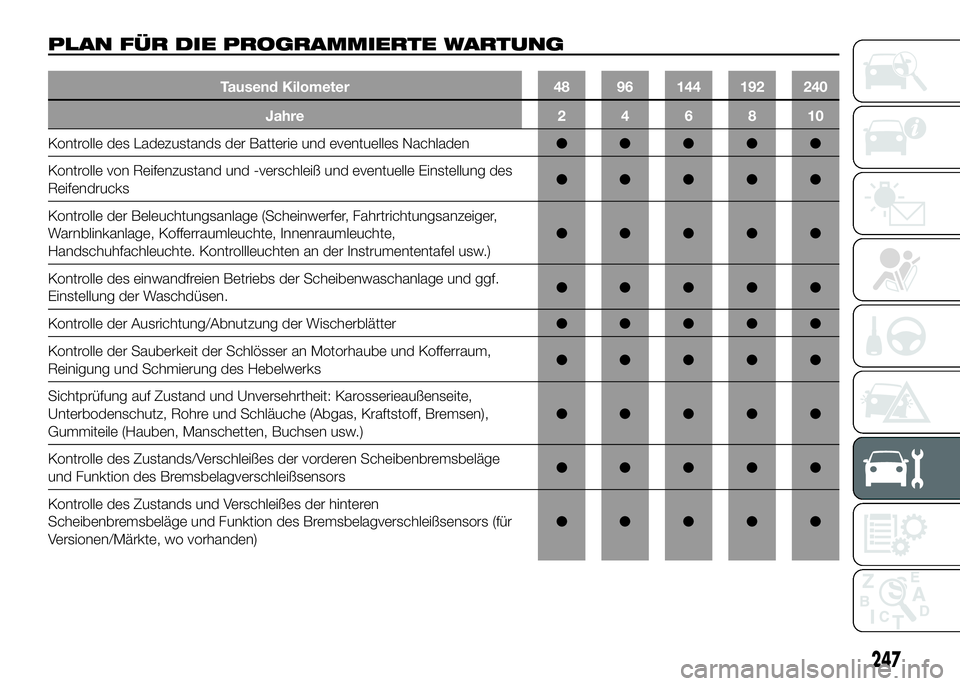

PLAN FÜR DIE PROGRAMMIERTE WARTUNG
Tausend Kilometer 48 96 144 192 240
Jahre246810
Kontrolle des Ladezustands der Batterie und eventuelles Nachladen●●●●●
Kontrolle von Reifenzustand und -verschleiß und eventuelle Einstellung des
Reifendrucks●●●●●
Kontrolle der Beleuchtungsanlage (Scheinwerfer, Fahrtrichtungsanzeiger,
Warnblinkanlage, Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte. Kontrollleuchten an der Instrumententafel usw.)●●●●●
Kontrolle des einwandfreien Betriebs der Scheibenwaschanlage und ggf.
Einstellung der Waschdüsen.●●●●●
Kontrolle der Ausrichtung/Abnutzung der Wischerblätter●●●●●
Kontrolle der Sauberkeit der Schlösser an Motorhaube und Kofferraum,
Reinigung und Schmierung des Hebelwerks●●●●●
Sichtprüfung auf Zustand und Unversehrtheit: Karosserieaußenseite,
Unterbodenschutz, Rohre und Schläuche (Abgas, Kraftstoff, Bremsen),
Gummiteile (Hauben, Manschetten, Buchsen usw.)●●●●●
Kontrolle des Zustands/Verschleißes der vorderen Scheibenbremsbeläge
und Funktion des Bremsbelagverschleißsensors●●●●●
Kontrolle des Zustands und Verschleißes der hinteren
Scheibenbremsbeläge und Funktion des Bremsbelagverschleißsensors (für
Versionen/Märkte, wo vorhanden)●●●●●
247

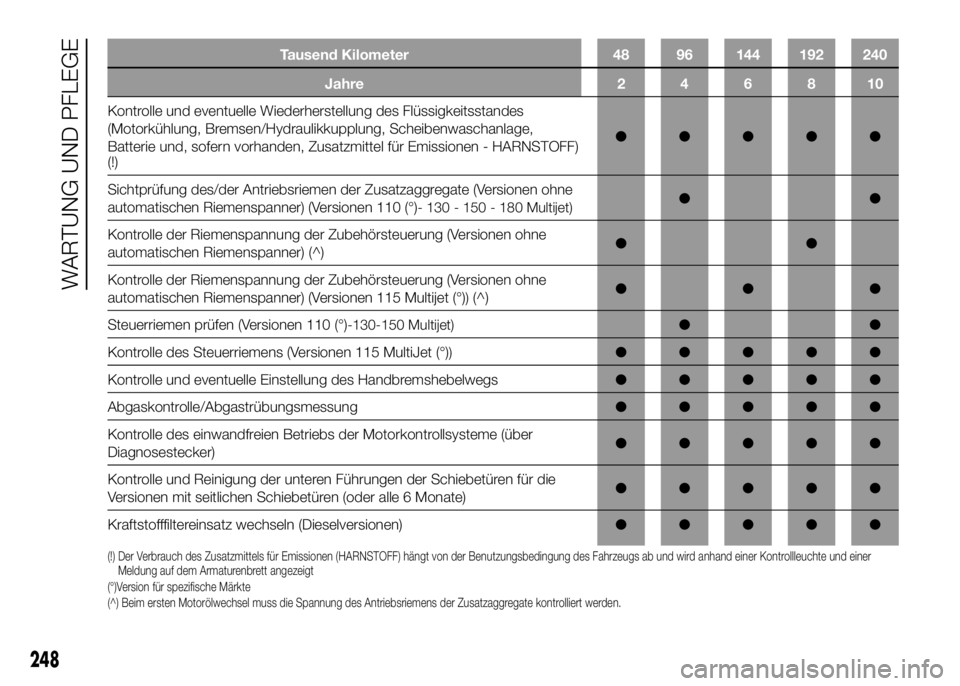

Tausend Kilometer 48 96 144 192 240
Jahre246810
Kontrolle und eventuelle Wiederherstellung des Flüssigkeitsstandes
(Motorkühlung, Bremsen/Hydraulikkupplung, Scheibenwaschanlage,
Batterie und, sofern vorhanden, Zusatzmittel für Emissionen - HARNSTOFF)
(!)●●●●●
Sichtprüfung des/der Antriebsriemen der Zusatzaggregate (Versionen ohne
automatischen Riemenspanner) (Versionen 110 (°)
- 130 - 150 - 180 Multijet)●●
Kontrolle der Riemenspannung der Zubehörsteuerung (Versionen ohne
automatischen Riemenspanner) (^)●●
Kontrolle der Riemenspannung der Zubehörsteuerung (Versionen ohne
automatischen Riemenspanner) (Versionen 115 Multijet (°)
)(^)●●●
Steuerriemen prüfen (Versionen 110 (°)
-130-150 Multijet)●●
Kontrolle des Steuerriemens (Versionen 115 MultiJet (°)
)●●●●●
Kontrolle und eventuelle Einstellung des Handbremshebelwegs●●●●●
Abgaskontrolle/Abgastrübungsmessung●●●●●
Kontrolle des einwandfreien Betriebs der Motorkontrollsysteme (über
Diagnosestecker)●●●●●
Kontrolle und Reinigung der unteren Führungen der Schiebetüren für die
Versionen mit seitlichen Schiebetüren (oder alle 6 Monate)●●●●●
Kraftstofffiltereinsatz wechseln (Dieselversionen)●●●●●
(!) Der Verbrauch des Zusatzmittels für Emissionen (HARNSTOFF) hängt von der Benutzungsbedingung des Fahrzeugs ab und wird anhand einer Kontrollleuchte und einer
Meldung auf dem Armaturenbrett angezeigt
(°)Version für spezifische Märkte
(^) Beim ersten Motorölwechsel muss die Spannung des Antriebsriemens der Zusatzaggregate kontrolliert werden.
248
WARTUNG UND PFLEGE

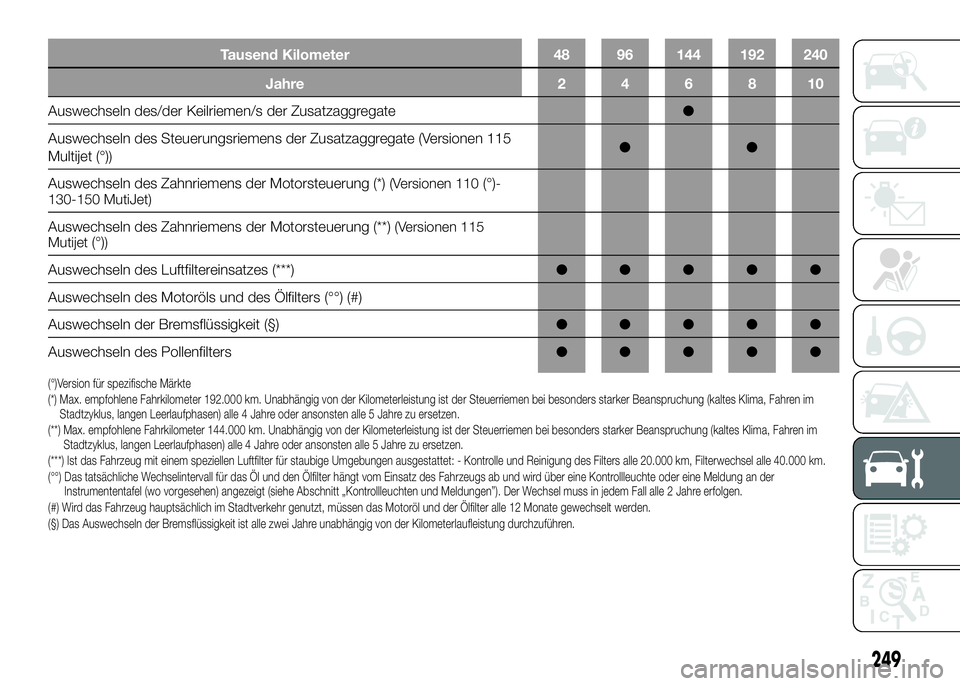

Tausend Kilometer 48 96 144 192 240
Jahre246810
Auswechseln des/der Keilriemen/s der Zusatzaggregate●
Auswechseln des Steuerungsriemens der Zusatzaggregate (Versionen 115
Multijet (°)
)●●
Auswechseln des Zahnriemens der Motorsteuerung (*)
(Versionen 110(°)-
130-150 MutiJet)
Auswechseln des Zahnriemens der Motorsteuerung (**)(Versionen 115
Mutijet(°))
Auswechseln des Luftfiltereinsatzes (***)●●●●●
Auswechseln des Motoröls und des Ölfilters (°°) (#)
Auswechseln der Bremsflüssigkeit (§)●●●●●
Auswechseln des Pollenfilters●●●●●
(°)Version für spezifische Märkte
(*) Max. empfohlene Fahrkilometer 192.000 km. Unabhängig von der Kilometerleistung ist der Steuerriemen bei besonders starker Beanspruchung (kaltes Klima, Fahren im
Stadtzyklus, langen Leerlaufphasen) alle 4 Jahre oder ansonsten alle 5 Jahre zu ersetzen.
(**) Max. empfohlene Fahrkilometer 144.000 km. Unabhängig von der Kilometerleistung ist der Steuerriemen bei besonders starker Beanspruchung (kaltes Klima, Fahren im
Stadtzyklus, langen Leerlaufphasen) alle 4 Jahre oder ansonsten alle 5 Jahre zu ersetzen.
(***) Ist das Fahrzeug mit einem speziellen Luftfilter für staubige Umgebungen ausgestattet: - Kontrolle und Reinigung des Filters alle 20.000 km, Filterwechsel alle 40.000 km.
(°°) Das tatsächliche Wechselintervall für das Öl und den Ölfilter hängt vom Einsatz des Fahrzeugs ab und wird über eine Kontrollleuchte oder eine Meldung an der
Instrumententafel (wo vorgesehen) angezeigt (siehe Abschnitt „Kontrollleuchten und Meldungen”). Der Wechsel muss in jedem Fall alle 2 Jahre erfolgen.
(#) Wird das Fahrzeug hauptsächlich im Stadtverkehr genutzt, müssen das Motoröl und der Ölfilter alle 12 Monate gewechselt werden.
(§) Das Auswechseln der Bremsflüssigkeit ist alle zwei Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
249

REGELMÄSSIGE
KONTROLLEN
Vor langen Reisen prüfen und ggf.
auffüllen:
❒Kühlflüssigkeitsstand
❒Bremsflüssigkeitsstand
❒Kontrolle und Wiederherstellung des
Flüssigkeitsstandes des Zusatzstoffs
für Dieselemissionen AdBlue
(HARNSTOFF), (für Versionen/Märkte,
wo vorgesehen);
❒Scheibenwaschflüssigkeitsstand
❒Druck und Zustand der Reifen
❒Funktion der Beleuchtungsanlage
(Scheinwerfer, Fahrtrichtungsanzeiger,
Notbeleuchtung, usw.)
❒Funktion der Scheibenwisch-/
waschanlage und Position/Verschleiß
der Wischerblätter an Front- und
Heckscheibe.
Um sicherzustellen, dass das Fahrzeug
immer in einem guten Zustand ist und
vorschriftsmäßig gewartet wurde, ist es
empfehlenswert, die aufgeführten
Arbeiten fristgerecht durchzuführen (am
Besten alle 1000 km und alle 3000
km für die Kontrolle und das eventuelle
Nachfüllen des Motoröls).
FAHRZEUGBETRIEB
UNTER
ERSCHWERTEN
BEDINGUNGEN
Wenn das Fahrzeug vorwiegend unter
folgenden erschwerten Bedingungen
benutzt wird:
❒Schleppen von Anhängern oder
Wohnwagen
❒Staubige Straßen
❒Wiederholte Kurzstrecken (unter 7-8
km) bei Außentemperatur unter Null
❒Motor oft im Leerlauf oder lange
Fahrten bei niedriger Geschwindigkeit
(oder das Fahrzeug wird längere Zeit
nicht benutzt).
Müssen folgende Kontrollen häufiger
ausgeführt werden, als im Plan für die
programmierte Wartung angegeben ist:
❒Kontrolle des Zustands/Verschleißes
der vorderen Scheibenbremsbeläge
❒Kontrolle des Sauberkeitszustand der
Schlösser an Motorhaube und
Kofferraum
❒Sichtkontrolle des Zustands von:
Motor, Getriebe, Kraftübertragung,
Rohrleitungen (Auspuff -
Kraftstoffversorgung - Bremsen),
Gummielemente (Kappen - Muffen -
Buchsen usw.)❒Kontrolle des Ladezustands der
Batterie und des Säurestands
(Elektrolyt)
❒Sichtkontrolle des Zustands des/der
Nebenaggregat-Antriebsriemen/s
❒Kontrolle und eventuelles Auswechseln
des Motoröls und Motorölfilters
❒Wiederherstellung des
Flüssigkeitsstandes des Zusatzstoffs
für Dieselemissionen AdBlue
(HARNSTOFF), (für Versionen/Märkte,
wo vorgesehen) bei Einschalten der
Kontrollleuchte oder der Meldung auf
dem Armaturenbrett;
❒Kontrolle und eventuelles Auswechseln
des Pollenfilters.
250
WARTUNG UND PFLEGE

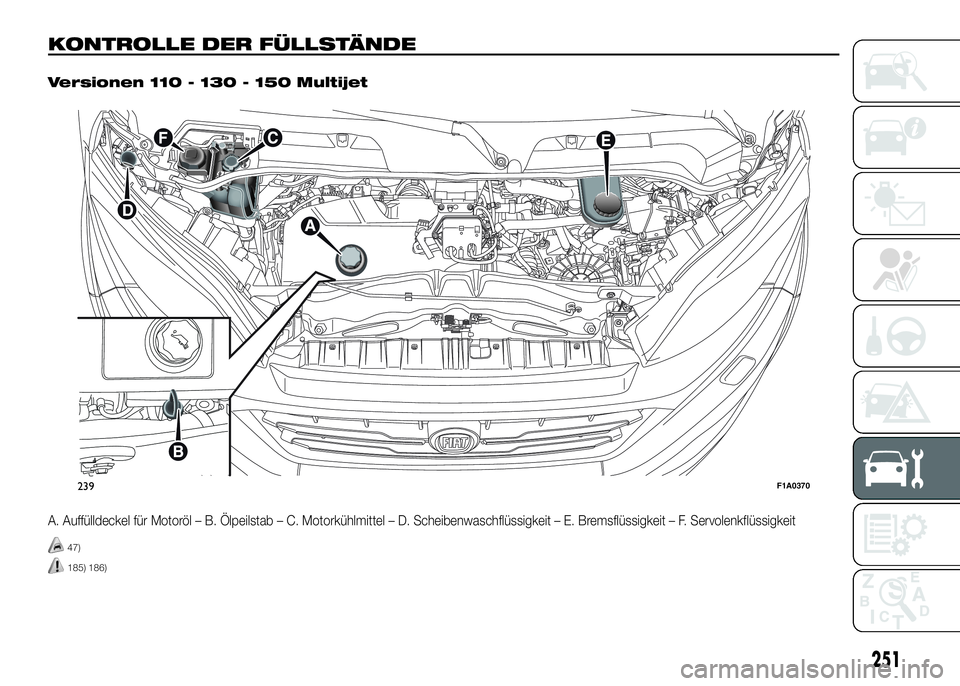

KONTROLLE DER FÜLLSTÄNDE.
A. Auffülldeckel für Motoröl – B. Ölpeilstab – C. Motorkühlmittel – D. Scheibenwaschflüssigkeit – E. Bremsflüssigkeit – F. Servolenkflüssigkeit
47)
185) 186)
239F1A0370
251
Versionen 110 - 130 - 150 Multijet

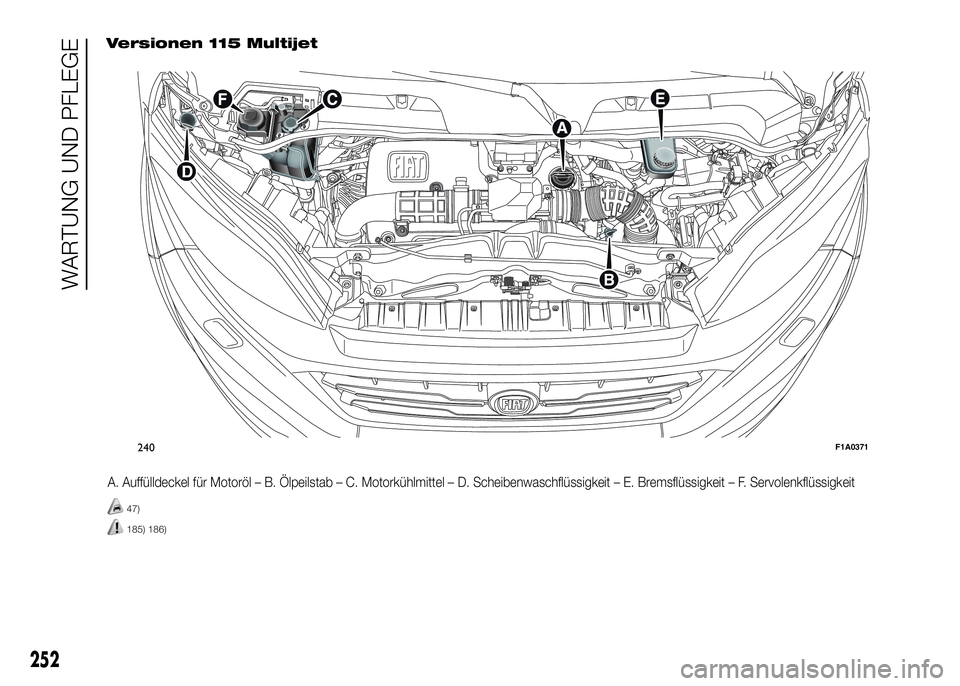

A. Auffülldeckel für Motoröl – B. Ölpeilstab – C. Motorkühlmittel – D. Scheibenwaschflüssigkeit – E. Bremsflüssigkeit – F. Servolenkflüssigkeit
47)
185) 186)
240F1A0371
252
WARTUNG UND PFLEGE
Versionen 115 Multijet

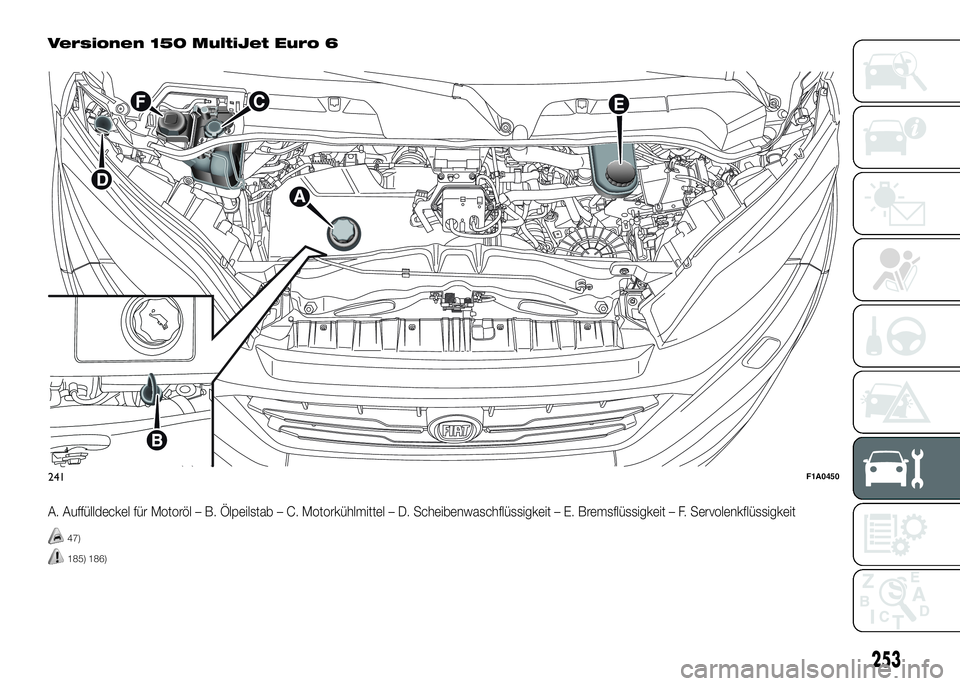

Versionen 150 MultiJet Euro 6
A. Auffülldeckel für Motoröl – B. Ölpeilstab – C. Motorkühlmittel – D. Scheibenwaschflüssigkeit – E. Bremsflüssigkeit – F. Servolenkflüssigkeit
47)
185) 186)
241F1A0450
253

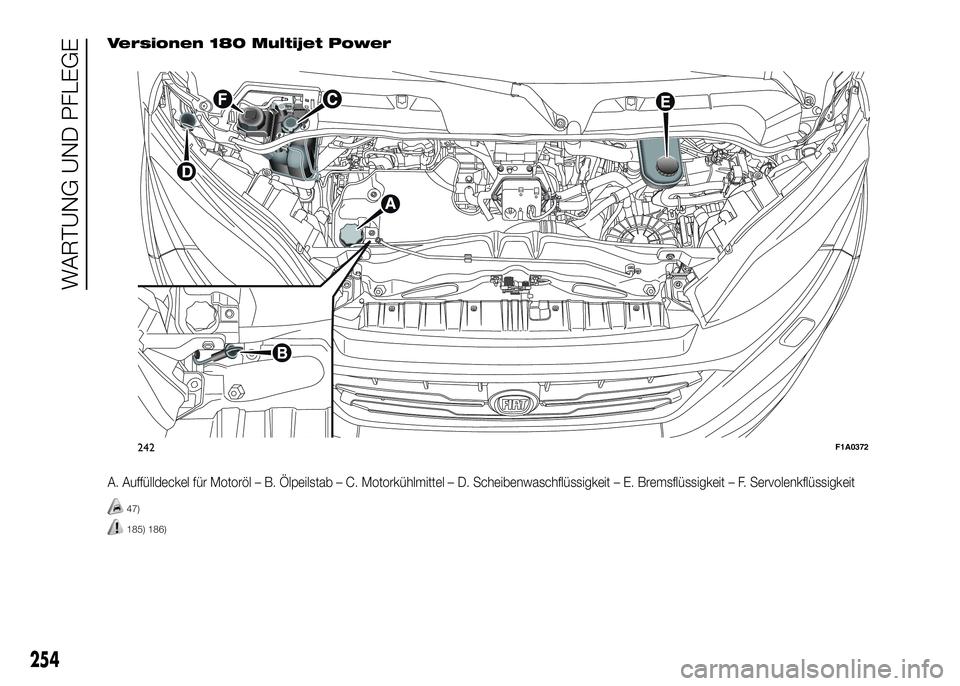

Versionen 180 Multijet Power
A. Auffülldeckel für Motoröl – B. Ölpeilstab – C. Motorkühlmittel – D. Scheibenwaschflüssigkeit – E. Bremsflüssigkeit – F. Servolenkflüssigkeit
47)
185) 186)
242F1A0372
254
WARTUNG UND PFLEGE

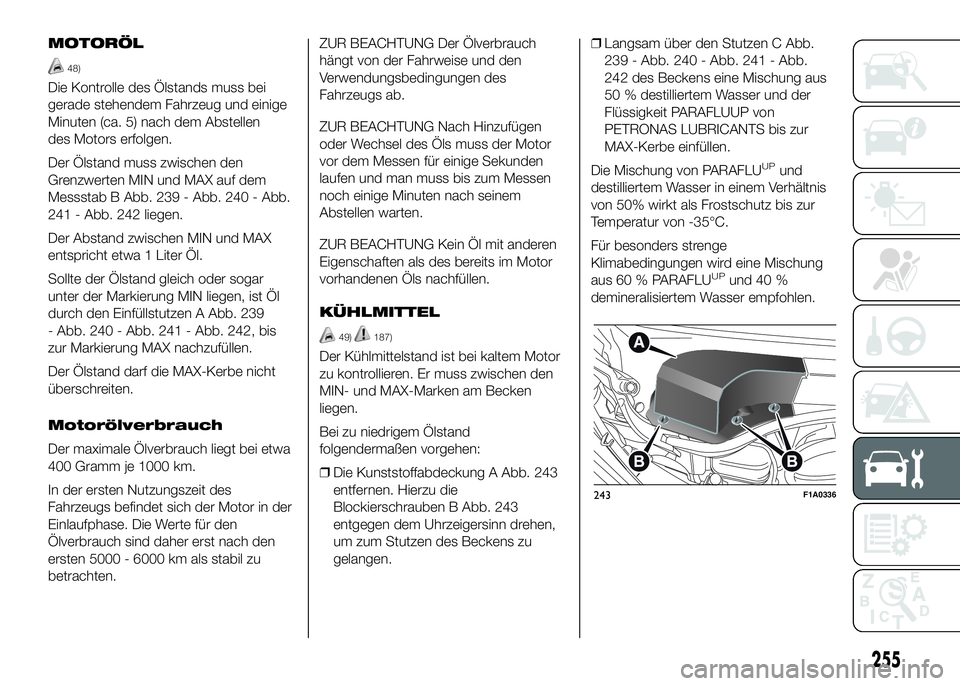

MOTORÖL
48)
Die Kontrolle des Ölstands muss bei
gerade stehendem Fahrzeug und einige
Minuten (ca. 5) nach dem Abstellen
des Motors erfolgen.
Der Ölstand muss zwischen den
Grenzwerten MIN und MAX auf dem
Messstab B Abb. 239 - Abb. 240 - Abb.
241 - Abb. 242 liegen.
Der Abstand zwischen MIN und MAX
entspricht etwa 1 Liter Öl.
Sollte der Ölstand gleich oder sogar
unter der Markierung MIN liegen, ist Öl
durch den Einfüllstutzen A Abb. 239
- Abb. 240 - Abb. 241 - Abb. 242, bis
zur Markierung MAX nachzufüllen.
Der Ölstand darf die MAX-Kerbe nicht
überschreiten.
Motorölverbrauch
Der maximale Ölverbrauch liegt bei etwa
400 Gramm je 1000 km.
In der ersten Nutzungszeit des
Fahrzeugs befindet sich der Motor in der
Einlaufphase. Die Werte für den
Ölverbrauch sind daher erst nach den
ersten 5000 - 6000 km als stabil zu
betrachten.ZUR BEACHTUNG Der Ölverbrauch
hängt von der Fahrweise und den
Verwendungsbedingungen des
Fahrzeugs ab.
ZUR BEACHTUNG Nach Hinzufügen
oder Wechsel des Öls muss der Motor
vor dem Messen für einige Sekunden
laufen und man muss bis zum Messen
noch einige Minuten nach seinem
Abstellen warten.
ZUR BEACHTUNG Kein Öl mit anderen
Eigenschaften als des bereits im Motor
vorhandenen Öls nachfüllen.
KÜHLMITTEL
49)187)
Der Kühlmittelstand ist bei kaltem Motor
zu kontrollieren. Er muss zwischen den
MIN- und MAX-Marken am Becken
liegen.
Bei zu niedrigem Ölstand
folgendermaßen vorgehen:
❒Die Kunststoffabdeckung A Abb. 243
entfernen. Hierzu die
Blockierschrauben B Abb. 243
entgegen dem Uhrzeigersinn drehen,
um zum Stutzen des Beckens zu
gelangen.❒Langsam über den Stutzen C Abb.
239 - Abb. 240 - Abb. 241 - Abb.
242 des Beckens eine Mischung aus
50 % destilliertem Wasser und der
Flüssigkeit PARAFLUUP von
PETRONAS LUBRICANTS bis zur
MAX-Kerbe einfüllen.
Die Mischung von PARAFLU
UPund
destilliertem Wasser in einem Verhältnis
von 50% wirkt als Frostschutz bis zur
Temperatur von -35°C.
Für besonders strenge
Klimabedingungen wird eine Mischung
aus 60 % PARAFLU
UPund 40 %
demineralisiertem Wasser empfohlen.
243F1A0336
255

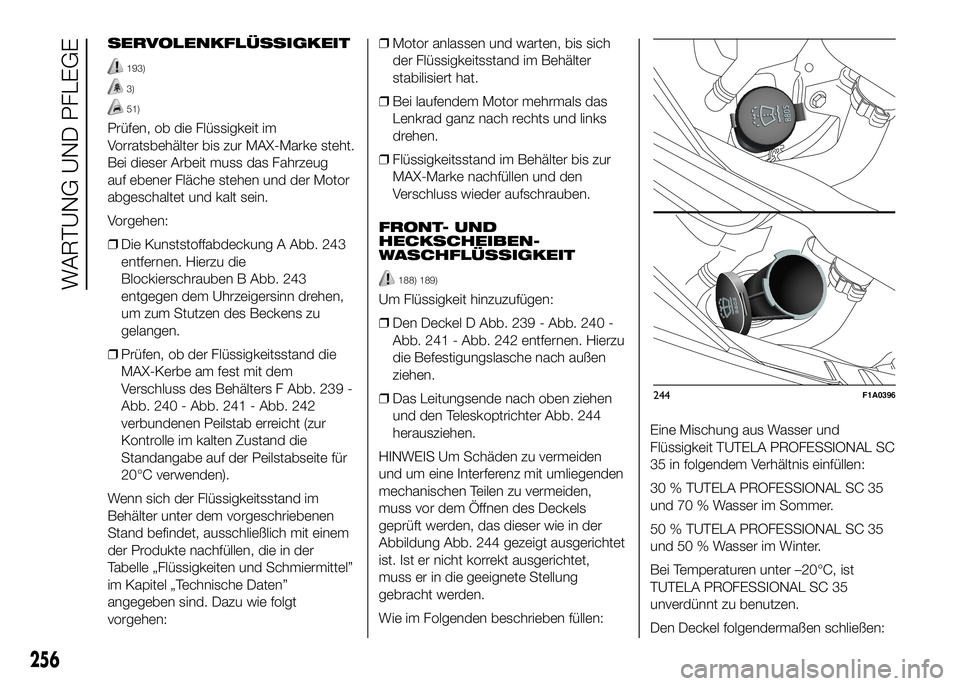

SERVOLENKFLÜSSIGKEIT
193)
3)
51)
Prüfen, ob die Flüssigkeit im
Vorratsbehälter bis zur MAX-Marke steht.
Bei dieser Arbeit muss das Fahrzeug
auf ebener Fläche stehen und der Motor
abgeschaltet und kalt sein.
Vorgehen:
❒Die Kunststoffabdeckung A Abb. 243
entfernen. Hierzu die
Blockierschrauben B Abb. 243
entgegen dem Uhrzeigersinn drehen,
um zum Stutzen des Beckens zu
gelangen.
❒Prüfen, ob der Flüssigkeitsstand die
MAX-Kerbe am fest mit dem
Verschluss des Behälters F Abb. 239 -
Abb. 240 - Abb. 241 - Abb. 242
verbundenen Peilstab erreicht (zur
Kontrolle im kalten Zustand die
Standangabe auf der Peilstabseite für
20°C verwenden).
Wenn sich der Flüssigkeitsstand im
Behälter unter dem vorgeschriebenen
Stand befindet, ausschließlich mit einem
der Produkte nachfüllen, die in der
Tabelle „Flüssigkeiten und Schmiermittel”
im Kapitel „Technische Daten”
angegeben sind. Dazu wie folgt
vorgehen:❒Motor anlassen und warten, bis sich
der Flüssigkeitsstand im Behälter
stabilisiert hat.
❒Bei laufendem Motor mehrmals das
Lenkrad ganz nach rechts und links
drehen.
❒Flüssigkeitsstand im Behälter bis zur
MAX-Marke nachfüllen und den
Verschluss wieder aufschrauben.
FRONT- UND
HECKSCHEIBEN-
WASCHFLÜSSIGKEIT
188) 189)
Um Flüssigkeit hinzuzufügen:
❒Den Deckel D Abb. 239 - Abb. 240 -
Abb. 241 - Abb. 242 entfernen. Hierzu
die Befestigungslasche nach außen
ziehen.
❒Das Leitungsende nach oben ziehen
und den Teleskoptrichter Abb. 244
herausziehen.
HINWEIS Um Schäden zu vermeiden
und um eine Interferenz mit umliegenden
mechanischen Teilen zu vermeiden,
muss vor dem Öffnen des Deckels
geprüft werden, das dieser wie in der
Abbildung Abb. 244 gezeigt ausgerichtet
ist. Ist er nicht korrekt ausgerichtet,
muss er in die geeignete Stellung
gebracht werden.
Wie im Folgenden beschrieben füllen:Eine Mischung aus Wasser und
Flüssigkeit TUTELA PROFESSIONAL SC
35 in folgendem Verhältnis einfüllen:
30 % TUTELA PROFESSIONAL SC 35
und 70 % Wasser im Sommer.
50 % TUTELA PROFESSIONAL SC 35
und 50 % Wasser im Winter.
Bei Temperaturen unter –20°C, ist
TUTELA PROFESSIONAL SC 35
unverdünnt zu benutzen.
Den Deckel folgendermaßen schließen:
244F1A0396
256
