FIAT DUCATO BASE CAMPER 2016 Instructieboek (in Dutch)

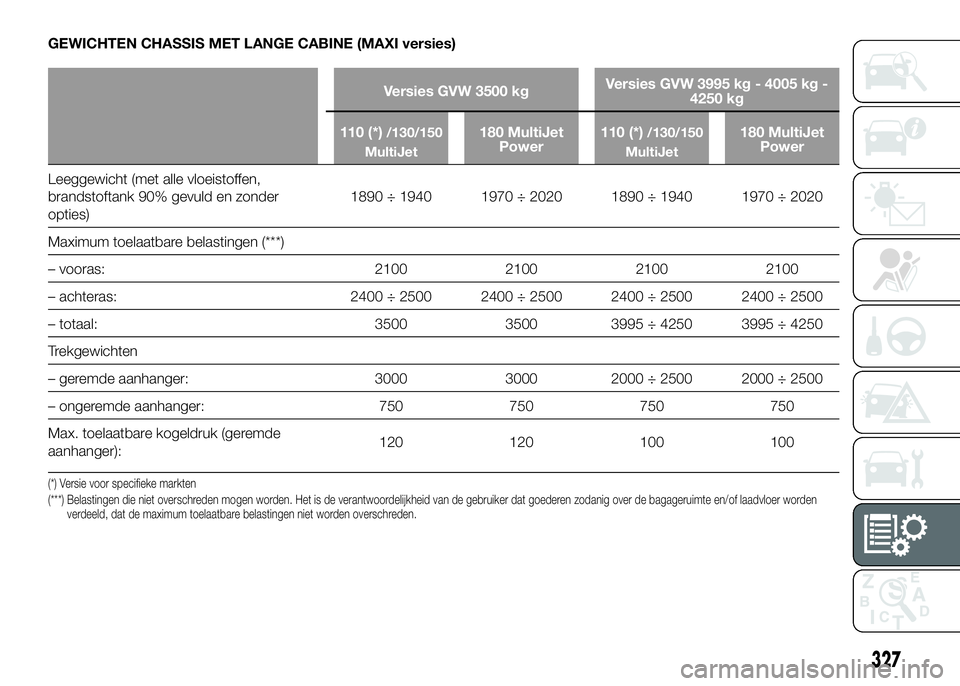

GEWICHTEN CHASSIS MET LANGE CABINE (MAXI versies)
Versies GVW 3500 kgVersies GVW 3995 kg - 4005 kg -
4250 kg
110 (*)
/130/150
MultiJet180 MultiJet
Power110 (*)/130/150
MultiJet180 MultiJet
Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder
opties)1890 ÷ 1940 1970 ÷ 2020 1890 ÷ 1940 1970 ÷ 2020
Maximum toelaatbare belastingen (***)
– vooras: 2100 2100 2100 2100
– achteras: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– totaal: 3500 3500 3995 ÷ 4250 3995 ÷ 4250
Trekgewichten
– geremde aanhanger: 3000 3000 2000 ÷ 2500 2000 ÷ 2500
– ongeremde aanhanger: 750 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):120 120 100 100
(*) Versie voor specifieke markten
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer worden
verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
327

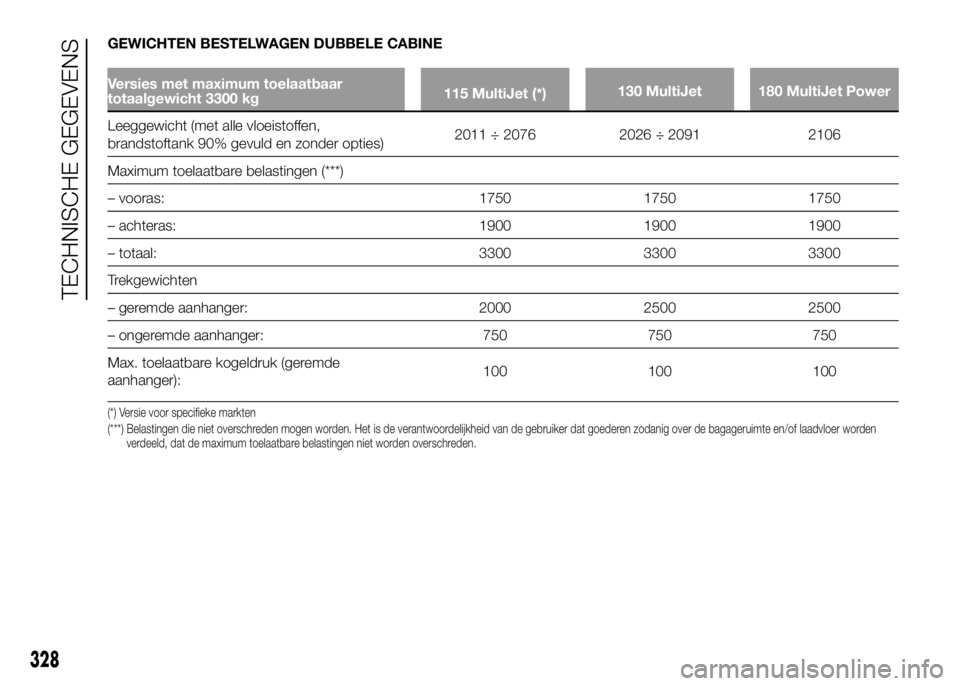

GEWICHTEN BESTELWAGEN DUBBELE CABINE
Versies met maximum toelaatbaar
totaalgewicht 3300 kg115 MultiJet (*)130 MultiJet 180 MultiJet Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)2011 ÷ 2076 2026 ÷ 2091 2106
Maximum toelaatbare belastingen (***)
– vooras: 1750 1750 1750
– achteras: 1900 1900 1900
– totaal: 3300 3300 3300
Trekgewichten
– geremde aanhanger: 2000 2500 2500
– ongeremde aanhanger: 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 100 100
(*) Versie voor specifieke markten
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer worden
verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
328
TECHNISCHE GEGEVENS

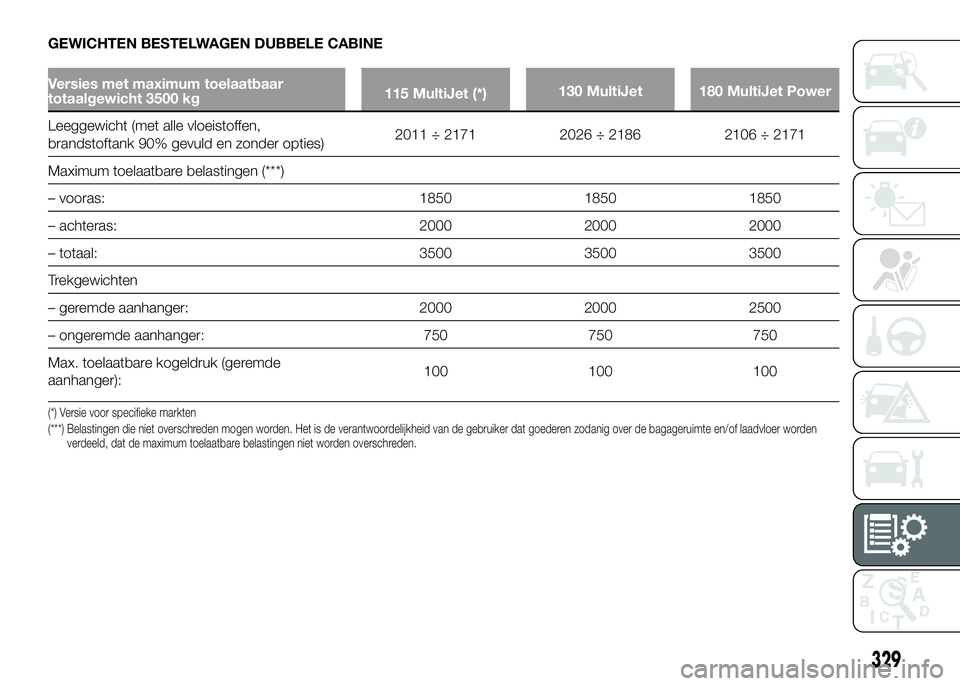

GEWICHTEN BESTELWAGEN DUBBELE CABINE
Versies met maximum toelaatbaar
totaalgewicht 3500 kg115 MultiJet (*)130 MultiJet 180 MultiJet Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)2011 ÷ 2171 2026 ÷ 2186 2106 ÷ 2171
Maximum toelaatbare belastingen (***)
– vooras: 1850 1850 1850
– achteras: 2000 2000 2000
– totaal: 3500 3500 3500
Trekgewichten
– geremde aanhanger: 2000 2000 2500
– ongeremde aanhanger: 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 100 100
(*) Versie voor specifieke markten
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer worden
verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
329

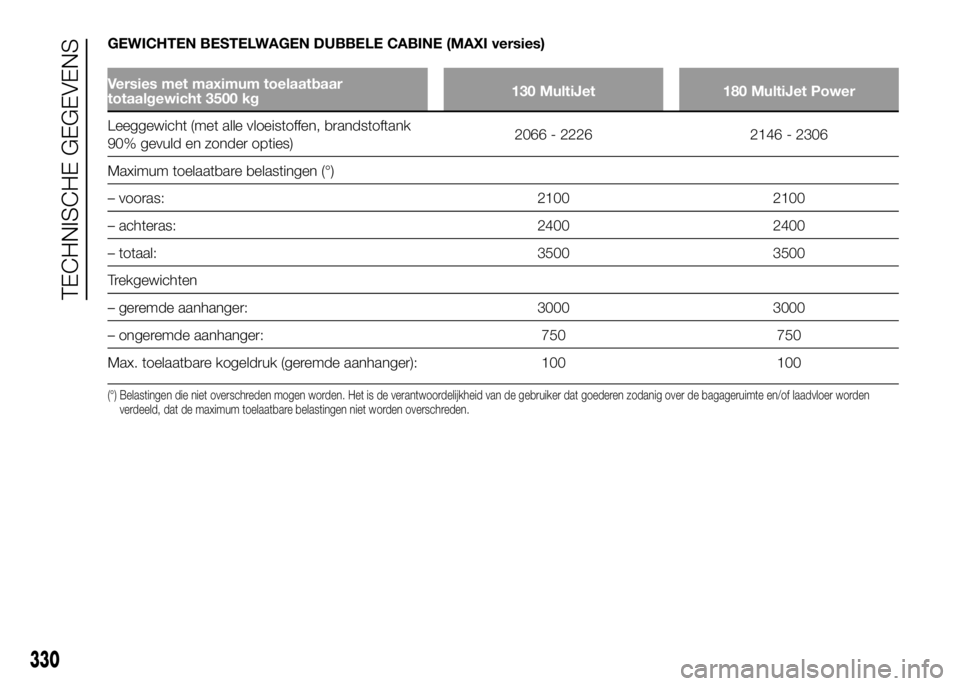

GEWICHTEN BESTELWAGEN DUBBELE CABINE (MAXI versies)
Versies met maximum toelaatbaar
totaalgewicht 3500 kg130 MultiJet 180 MultiJet Power
Leeggewicht (met alle vloeistoffen, brandstoftank
90% gevuld en zonder opties)2066 - 2226 2146 - 2306
Maximum toelaatbare belastingen (°)
– vooras: 2100 2100
– achteras: 2400 2400
– totaal: 3500 3500
Trekgewichten
– geremde aanhanger: 3000 3000
– ongeremde aanhanger: 750 750
Max. toelaatbare kogeldruk (geremde aanhanger): 100 100
(°) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/oflaadvloer worden
verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
330
TECHNISCHE GEGEVENS

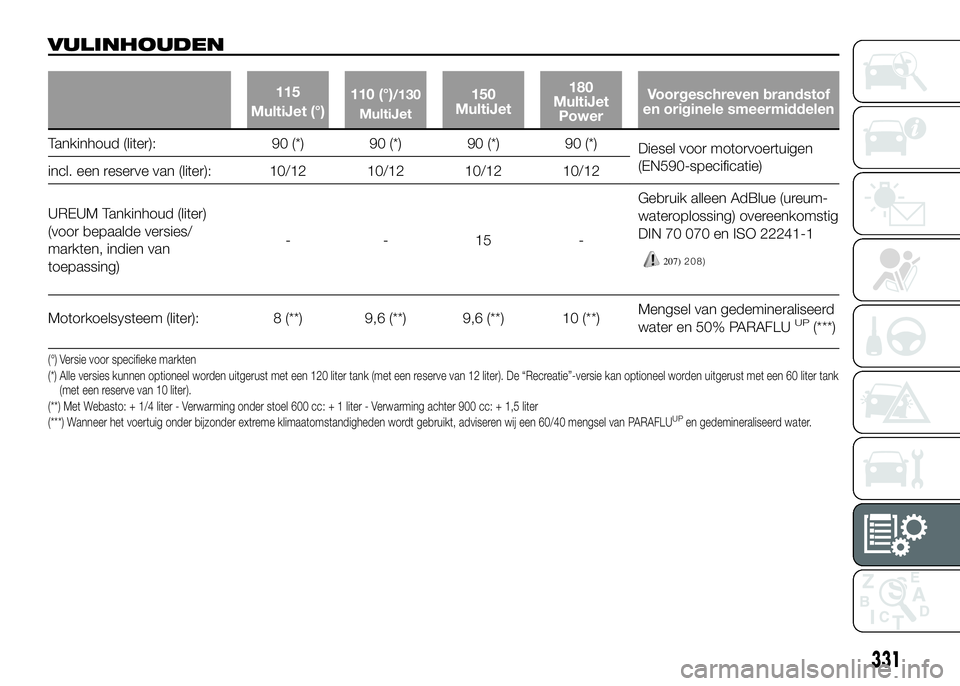

VULINHOUDEN
115
MultiJet (°)110 (°)/130
MultiJet150
MultiJet180
MultiJet
PowerVoorgeschreven brandstof
en originele smeermiddelen
Tankinhoud (liter): 90 (*) 90 (*) 90 (*) 90 (*)
Diesel voor motorvoertuigen
(EN590-specificatie)
incl. een reserve van (liter): 10/12 10/12 10/12 10/12
UREUM Tankinhoud (liter)
(voor bepaalde versies/
markten, indien van
toepassing)- - 15 -Gebruik alleen AdBlue (ureum-
wateroplossing) overeenkomstig
DIN 70 070 en ISO 22241-1
207)
Motorkoelsysteem (liter): 8 (**) 9,6 (**) 9,6 (**) 10 (**)Mengsel van gedemineraliseerd
water en 50% PARAFLUUP(***)
(°) Versie voor specifieke markten
(*) Alle versies kunnen optioneel worden uitgerust met een 120 liter tank (met een reserve van 12 liter). De “Recreatie”-versie kan optioneel worden uitgerust met een 60 liter tank
(met een reserve van 10 liter).
(**) Met Webasto: + 1/4 liter - Verwarming onder stoel 600 cc: + 1 liter - Verwarming achter 900 cc: + 1,5 liter
(***) Wanneer het voertuig onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een 60/40 mengsel van PARAFLU
UPen gedemineraliseerd water.
331

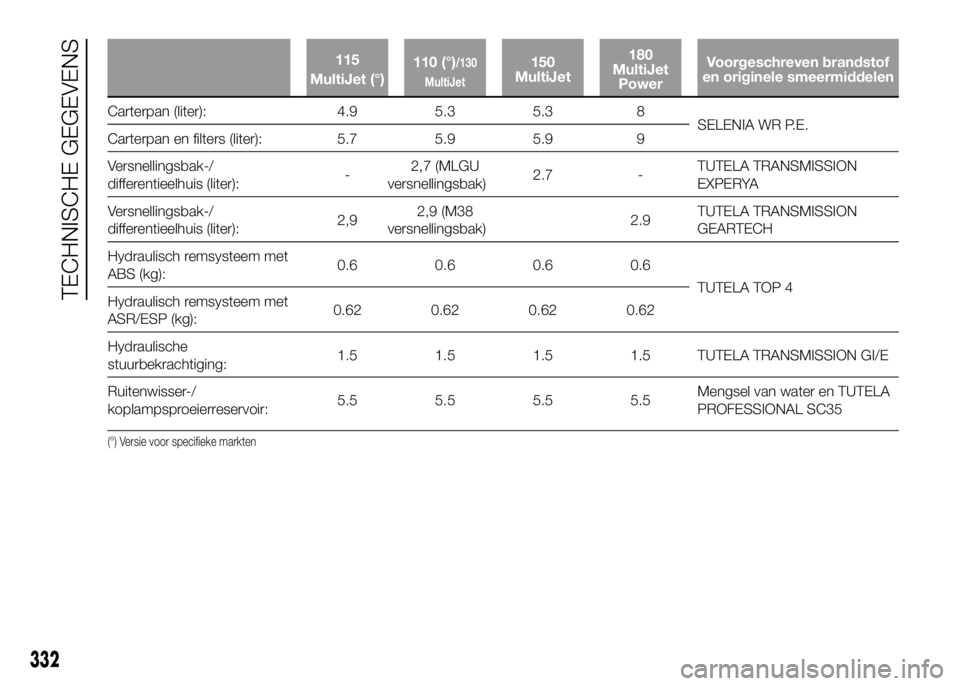

208)

115
MultiJet (°)110 (°)/130
MultiJet150
MultiJet180
MultiJet
PowerVoorgeschreven brandstof
en originele smeermiddelen
Carterpan (liter): 4.9 5.3 5.3 8
SELENIA WR P.E.
Carterpan en filters (liter): 5.7 5.9 5.9 9
Versnellingsbak-/
differentieelhuis (liter):-2,7 (MLGU
versnellingsbak)2.7 -TUTELA TRANSMISSION
EXPERYA
Versnellingsbak-/
differentieelhuis (liter):2,92,9 (M38
versnellingsbak)2.9TUTELA TRANSMISSION
GEARTECH
Hydraulisch remsysteem met
ABS (kg):0.6 0.6 0.6 0.6
TUTELA TOP 4
Hydraulisch remsysteem met
ASR/ESP (kg):0.62 0.62 0.62 0.62
Hydraulische
stuurbekrachtiging:1.5 1.5 1.5 1.5 TUTELA TRANSMISSION GI/E
Ruitenwisser-/
koplampsproeierreservoir:5.5 5.5 5.5 5.5Mengsel van water en TUTELA
PROFESSIONAL SC35
(°) Versie voor specifieke markten
332
TECHNISCHE GEGEVENS

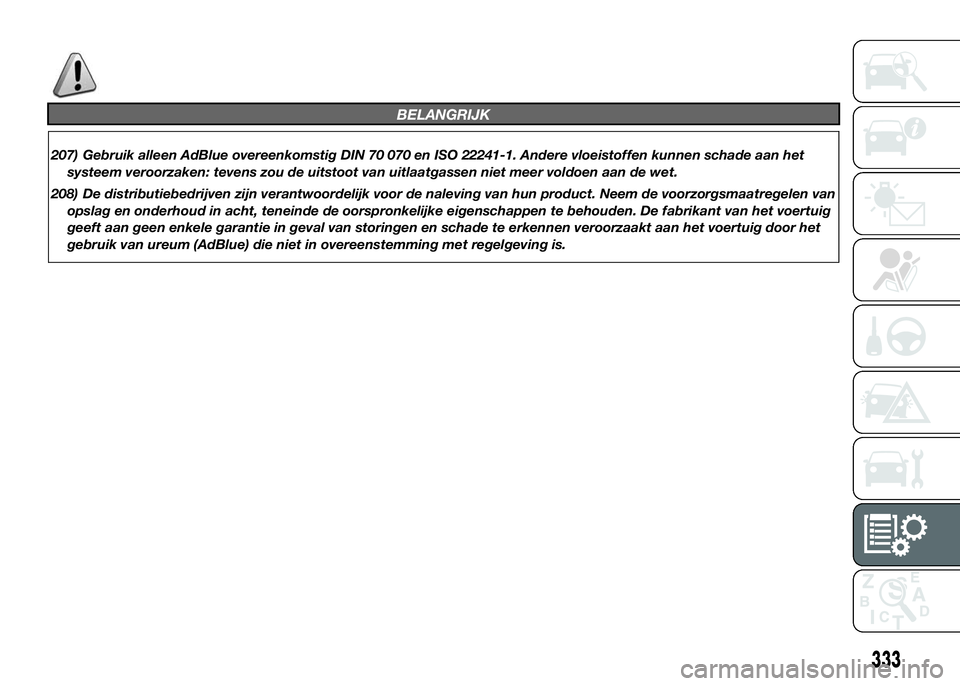

BELANGRIJK
207) Gebruik alleen AdBlue overeenkomstig DIN 70 070 en ISO 22241-1. Andere vloeistoffen kunnen schade aan het
systeem veroorzaken: tevens zou de uitstoot van uitlaatgassen niet meer voldoen aan de wet.
208) De distributiebedrijven zijn verantwoordelijk voor de naleving van hun product. Neem de voorzorgsmaatregelen van
opslag en onderhoud in acht, teneinde de oorspronkelijke eigenschappen te behouden. De fabrikant van het voertuig
geeft aan geen enkele garantie in geval van storingen en schade te erkennen veroorzaakt aan het voertuig door het
gebruik van ureum (AdBlue) die niet in overeenstemming met regelgeving is.
333

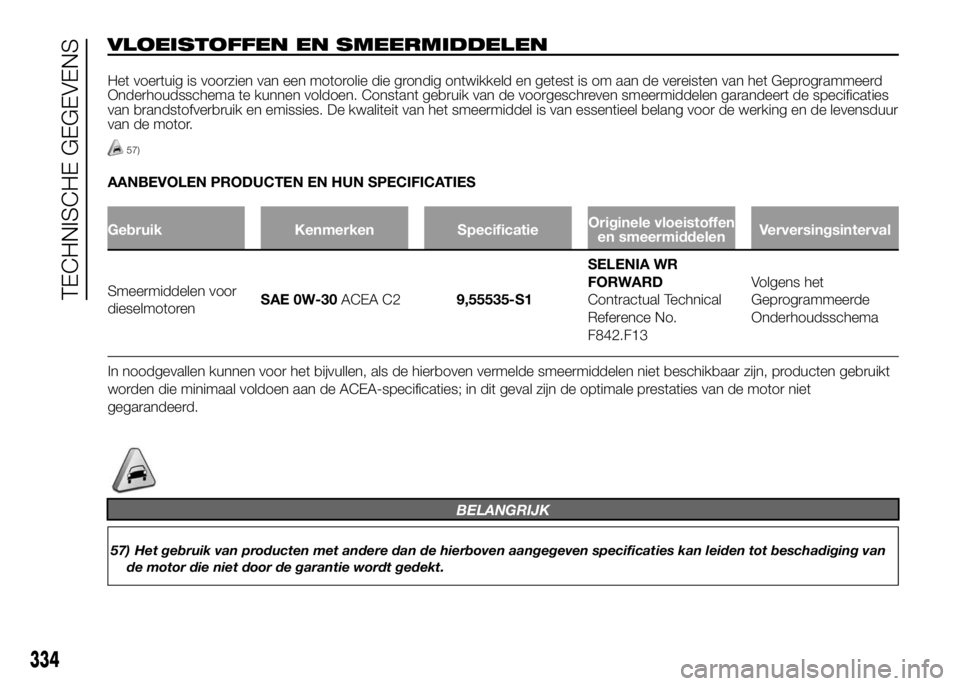

VLOEISTOFFEN EN SMEERMIDDELEN
Het voertuig is voorzien van een motorolie die grondig ontwikkeld en getest is om aan de vereisten van het Geprogrammeerd
Onderhoudsschema te kunnen voldoen. Constant gebruik van de voorgeschreven smeermiddelen garandeert de specificaties
van brandstofverbruik en emissies. De kwaliteit van het smeermiddel is van essentieel belang voor de werking en de levensduur
van de motor.
57)
AANBEVOLEN PRODUCTEN EN HUN SPECIFICATIES
Gebruik Kenmerken SpecificatieOriginele vloeistoffen
en smeermiddelenVerversingsinterval
Smeermiddelen voor
dieselmotorenSAE 0W-30ACEA C29,55535-S1SELENIA WR
FORWARD
Contractual Technical
Reference No.
F842.F13Volgens het
Geprogrammeerde
Onderhoudsschema
In noodgevallen kunnen voor het bijvullen, als de hierboven vermelde smeermiddelen niet beschikbaar zijn, producten gebruikt
worden die minimaal voldoen aan de ACEA-specificaties; in dit geval zijn de optimale prestaties van de motor niet
gegarandeerd.
BELANGRIJK
57) Het gebruik van producten met andere dan de hierboven aangegeven specificaties kan leiden tot beschadiging van
de motor die niet door de garantie wordt gedekt.
334
TECHNISCHE GEGEVENS

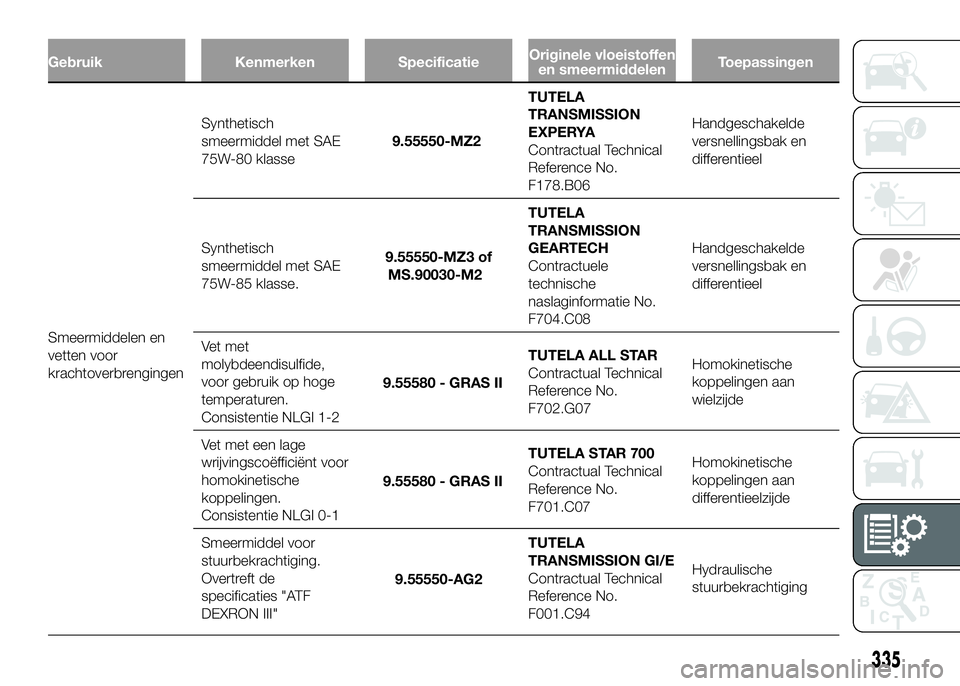

Gebruik Kenmerken SpecificatieOriginele vloeistoffen
en smeermiddelenToepassingen
Smeermiddelen en
vetten voor
krachtoverbrengingenSynthetisch
smeermiddel met SAE
75W-80 klasse9.55550-MZ2TUTELA
TRANSMISSION
EXPERYA
Contractual Technical
Reference No.
F178.B06Handgeschakelde
versnellingsbak en
differentieel
Synthetisch
smeermiddel met SAE
75W-85 klasse.9.55550-MZ3 of
MS.90030-M2TUTELA
TRANSMISSION
GEARTECH
Contractuele
technische
naslaginformatie No.
F704.C08Handgeschakelde
versnellingsbak en
differentieel
Vet met
molybdeendisulfide,
voor gebruik op hoge
temperaturen.
Consistentie NLGI 1-29.55580 - GRAS IITUTELA ALL STAR
Contractual Technical
Reference No.
F702.G07Homokinetische
koppelingen aan
wielzijde
Vet met een lage
wrijvingscoëfficiënt voor
homokinetische
koppelingen.
Consistentie NLGI 0-19.55580 - GRAS IITUTELA STAR 700
Contractual Technical
Reference No.
F701.C07Homokinetische
koppelingen aan
differentieelzijde
Smeermiddel voor
stuurbekrachtiging.
Overtreft de
specificaties "ATF
DEXRON III"9.55550-AG2TUTELA
TRANSMISSION GI/E
Contractual Technical
Reference No.
F001.C94Hydraulische
stuurbekrachtiging
335

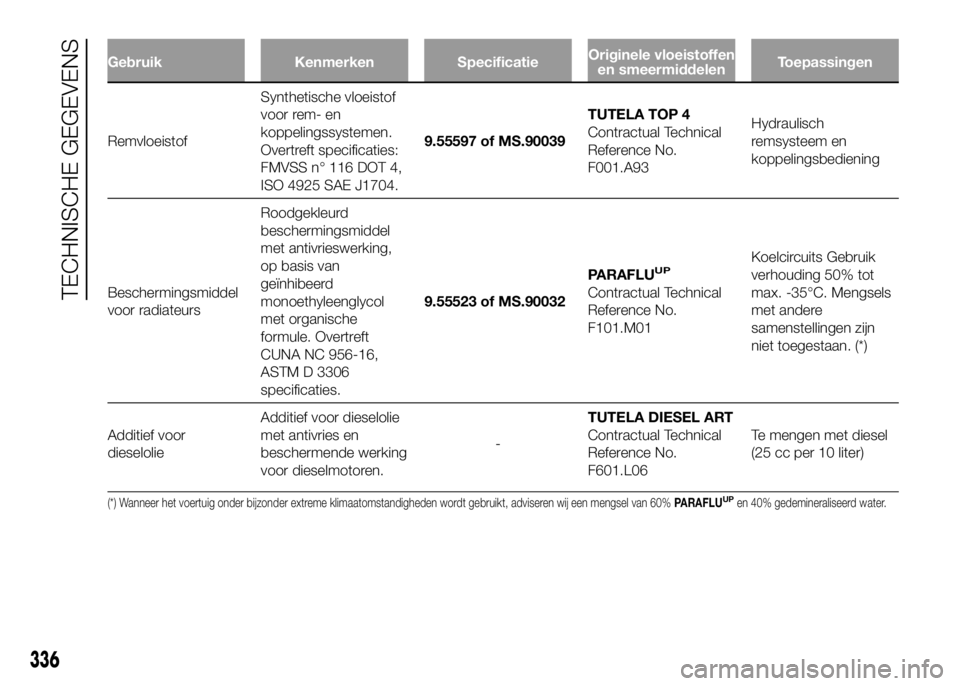

Gebruik Kenmerken SpecificatieOriginele vloeistoffen
en smeermiddelenToepassingen
RemvloeistofSynthetische vloeistof
voor rem- en
koppelingssystemen.
Overtreft specificaties:
FMVSS n° 116 DOT 4,
ISO 4925 SAE J1704.9.55597 of MS.90039TUTELA TOP 4
Contractual Technical
Reference No.
F001.A93Hydraulisch
remsysteem en
koppelingsbediening
Beschermingsmiddel
voor radiateursRoodgekleurd
beschermingsmiddel
met antivrieswerking,
op basis van
geïnhibeerd
monoethyleenglycol
met organische
formule. Overtreft
CUNA NC 956-16,
ASTM D 3306
specificaties.9.55523 of MS.90032PARAFLU
UP
Contractual Technical
Reference No.
F101.M01Koelcircuits Gebruik
verhouding 50% tot
max. -35°C. Mengsels
met andere
samenstellingen zijn
niet toegestaan. (*)
Additief voor
dieselolieAdditief voor dieselolie
met antivries en
beschermende werking
voor dieselmotoren.-TUTELA DIESEL ART
Contractual Technical
Reference No.
F601.L06Te mengen met diesel
(25 cc per 10 liter)
(*) Wanneer het voertuig onder bijzonder extreme klimaatomstandigheden wordt gebruikt, adviseren wij een mengsel van 60%PARAFLUUPen 40% gedemineraliseerd water.
336
