FIAT DUCATO BASE CAMPER 2016 Instructieboek (in Dutch)

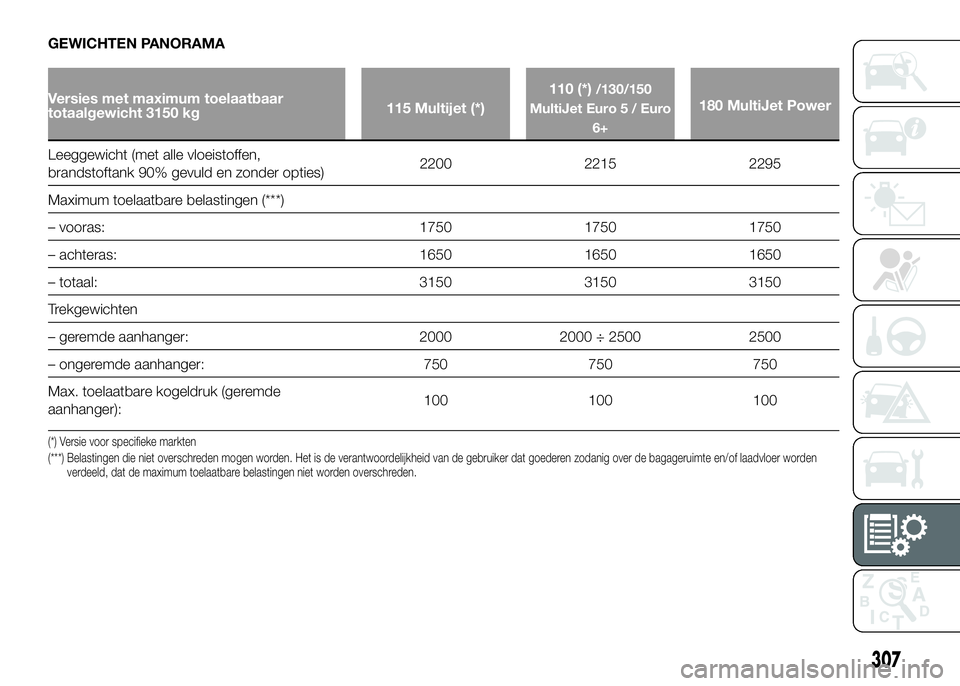

GEWICHTEN PANORAMA
Versies met maximum toelaatbaar
totaalgewicht 3150 kg115 Multijet (*)110 (*)/130/150
MultiJet Euro 5 / Euro
6+
180 MultiJet Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)2200 2215 2295
Maximum toelaatbare belastingen (***)
– vooras: 1750 1750 1750
– achteras: 1650 1650 1650
– totaal: 3150 3150 3150
Trekgewichten
– geremde aanhanger: 2000 2000 ÷ 2500 2500
– ongeremde aanhanger: 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 100 100
(*) Versie voor specifieke markten
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer worden
verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
307

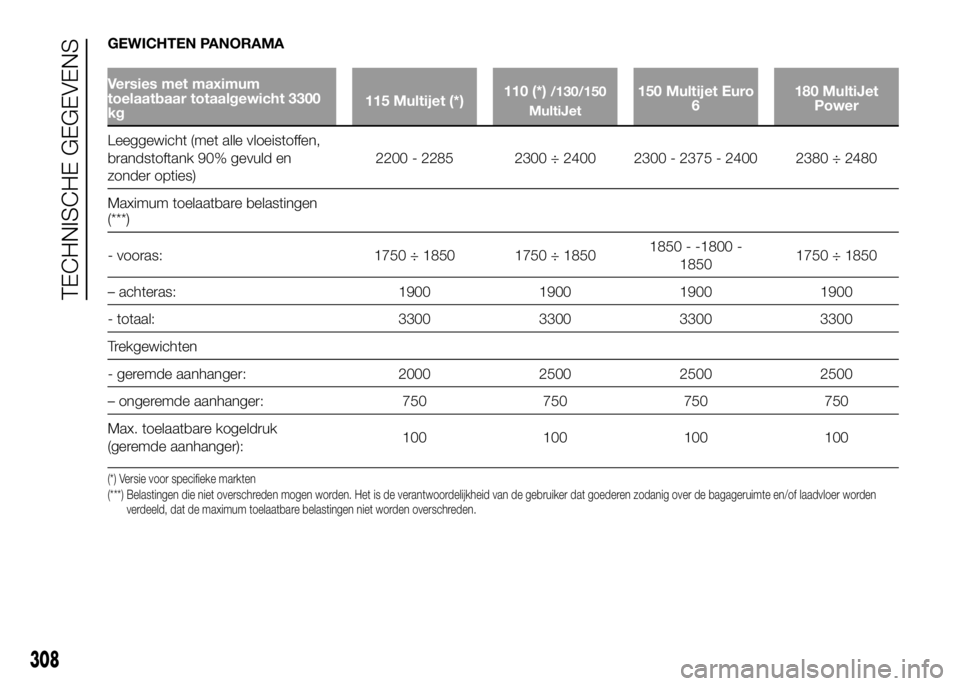

GEWICHTEN PANORAMA
Versies met maximum
toelaatbaar totaalgewicht 3300
kg115 Multijet (*)110 (*)/130/150
MultiJet150 Multijet Euro
6180 MultiJet
Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en
zonder opties)2200 - 2285 2300 ÷ 2400 2300 - 2375 - 2400 2380 ÷ 2480
Maximum toelaatbare belastingen
(***)
- vooras: 1750 ÷ 1850 1750 ÷ 18501850 - -1800 -
18501750 ÷ 1850
– achteras: 1900 1900 1900 1900
- totaal: 3300 3300 3300 3300
Trekgewichten
- geremde aanhanger: 2000 2500 2500 2500
– ongeremde aanhanger: 750 750 750 750
Max. toelaatbare kogeldruk
(geremde aanhanger):100 100 100 100
(*) Versie voor specifieke markten
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer worden
verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
308
TECHNISCHE GEGEVENS

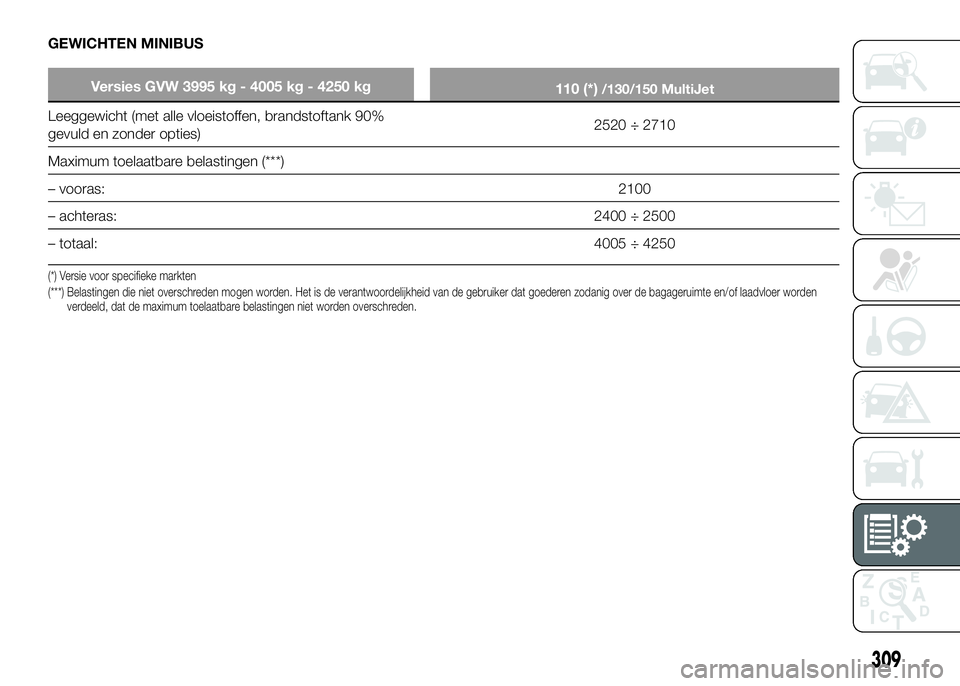

GEWICHTEN MINIBUS
Versies GVW 3995 kg - 4005 kg - 4250 kg
110 (*)/130/150 MultiJet
Leeggewicht (met alle vloeistoffen, brandstoftank 90%
gevuld en zonder opties)2520 ÷ 2710
Maximum toelaatbare belastingen (***)
– vooras:2100
– achteras:2400 ÷ 2500
– totaal:4005 ÷ 4250
(*) Versie voor specifieke markten
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer worden
verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
309

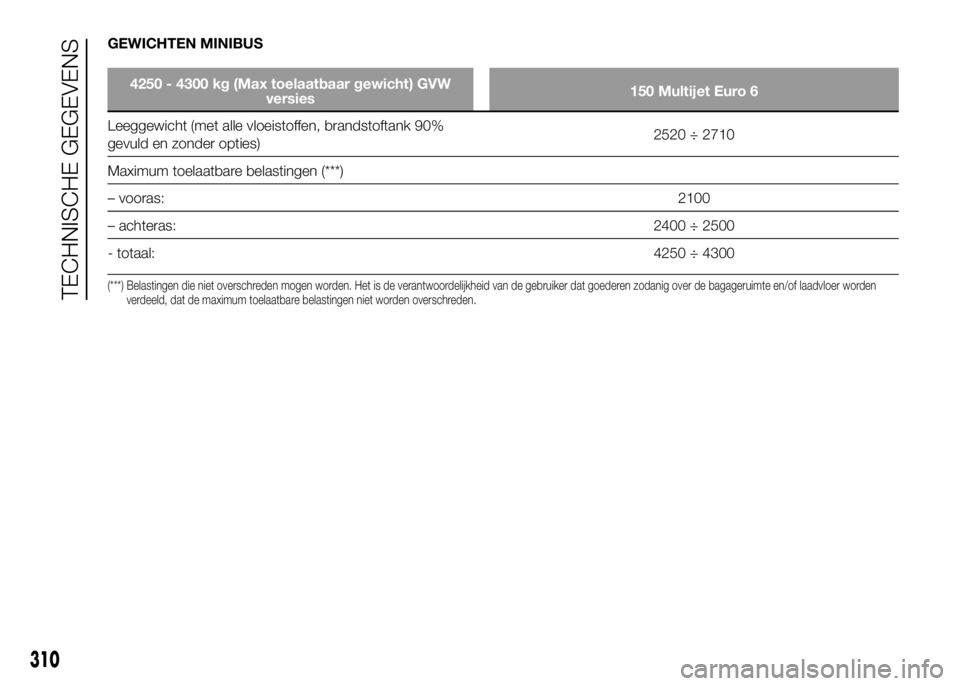

GEWICHTEN MINIBUS
4250 - 4300 kg (Max toelaatbaar gewicht) GVW
versies150 Multijet Euro 6
Leeggewicht (met alle vloeistoffen, brandstoftank 90%
gevuld en zonder opties)2520 ÷ 2710
Maximum toelaatbare belastingen (***)
– vooras:2100
– achteras:2400 ÷ 2500
- totaal:4250 ÷ 4300
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer worden
verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
310
TECHNISCHE GEGEVENS

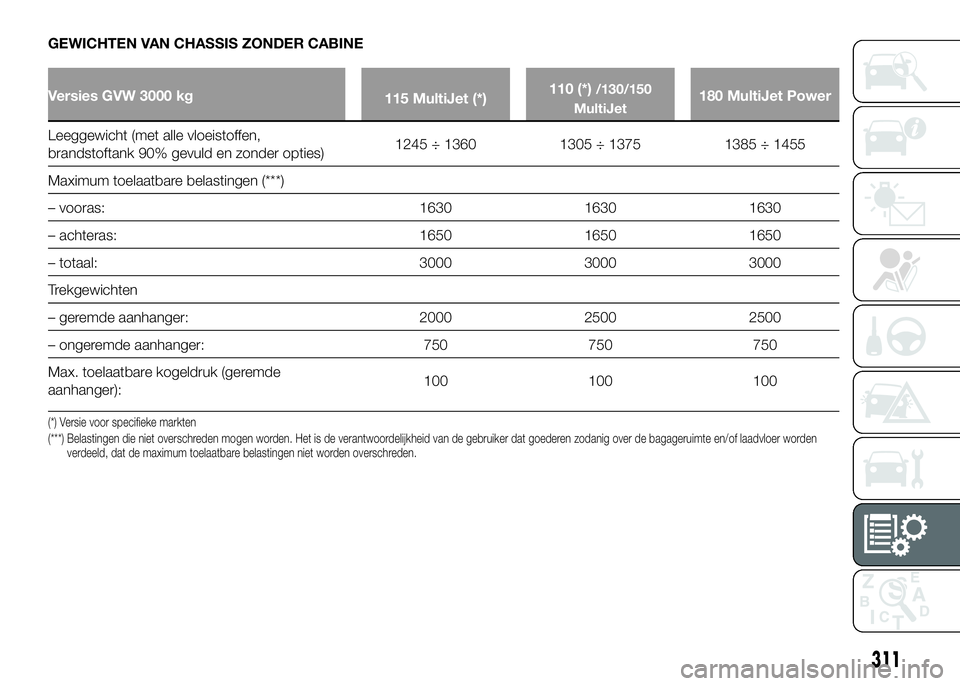

GEWICHTEN VAN CHASSIS ZONDER CABINE
Versies GVW 3000 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1245 ÷ 1360 1305 ÷ 1375 1385 ÷ 1455
Maximum toelaatbare belastingen (***)
– vooras: 1630 1630 1630
– achteras: 1650 1650 1650
– totaal: 3000 3000 3000
Trekgewichten
– geremde aanhanger: 2000 2500 2500
– ongeremde aanhanger: 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 100 100
(*) Versie voor specifieke markten
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer worden
verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
311

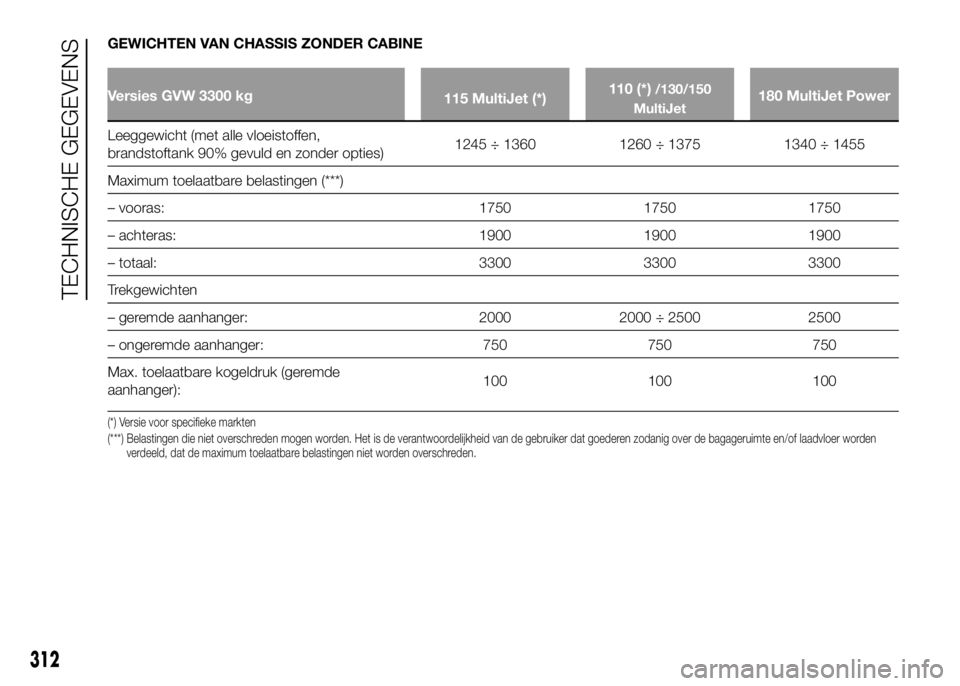

GEWICHTEN VAN CHASSIS ZONDER CABINE
Versies GVW 3300 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Maximum toelaatbare belastingen (***)
– vooras: 1750 1750 1750
– achteras: 1900 1900 1900
– totaal: 3300 3300 3300
Trekgewichten
– geremde aanhanger: 2000 2000 ÷ 2500 2500
– ongeremde aanhanger: 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 100 100
(*) Versie voor specifieke markten
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer worden
verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
312
TECHNISCHE GEGEVENS

GEWICHTEN VAN CHASSIS ZONDER CABINE
Versies GVW 3500 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Maximum toelaatbare belastingen (***)
– vooras: 1850 1850 1850
– achteras: 2000 2000 2000
– totaal: 3500 3500 3500
Trekgewichten
– geremde aanhanger: 2000 2000 ÷ 2500 2500
– ongeremde aanhanger: 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 100 100
(*) Versie voor specifieke markten
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer worden
verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
313

GEWICHTEN VAN CHASSIS ZONDER CABINE
Versies GVW 3650 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Maximum toelaatbare belastingen (***)
– vooras: 1850 1850 1850
– achteras: 2000 2000 2000
– totaal: 3650 3650 3650
Trekgewichten
– geremde aanhanger: 2000 2500 2500
– ongeremde aanhanger: 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 100 100
(*) Versie voor specifieke markten
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer worden
verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
314
TECHNISCHE GEGEVENS

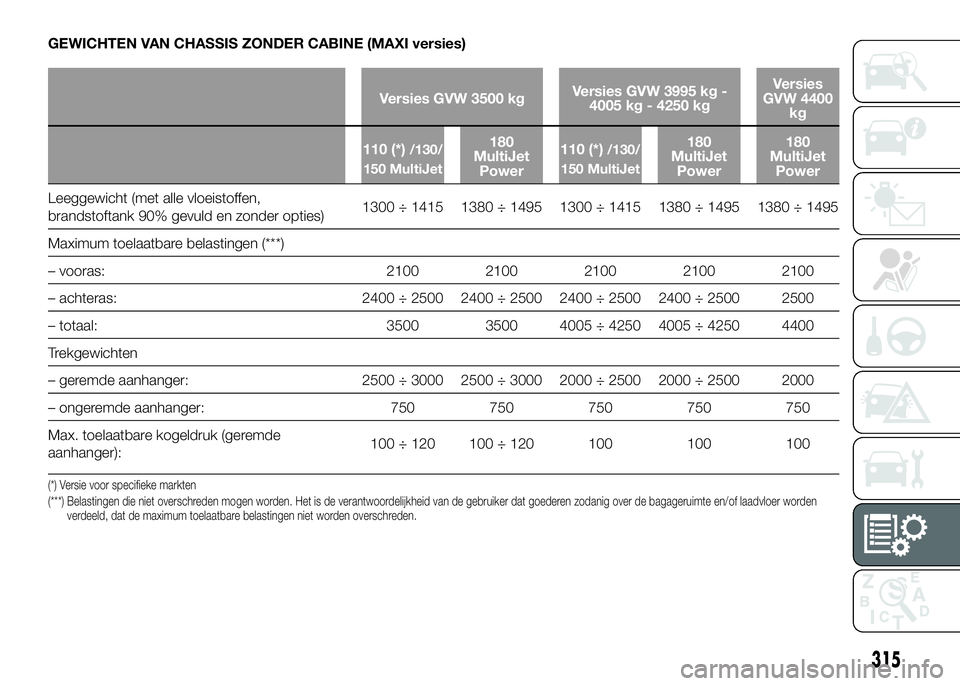

GEWICHTEN VAN CHASSIS ZONDER CABINE (MAXI versies)
Versies GVW 3500 kgVersies GVW 3995 kg -
4005 kg - 4250 kgVersies
GVW 4400
kg
110 (*)
/130/
150 MultiJet180
MultiJet
Power110 (*)/130/
150 MultiJet180
MultiJet
Power180
MultiJet
Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1300 ÷ 1415 1380 ÷ 1495 1300 ÷ 1415 1380 ÷ 1495 1380 ÷ 1495
Maximum toelaatbare belastingen (***)
– vooras: 2100 2100 2100 2100 2100
– achteras: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2500
– totaal: 3500 3500 4005 ÷ 4250 4005 ÷ 4250 4400
Trekgewichten
– geremde aanhanger: 2500 ÷ 3000 2500 ÷ 3000 2000 ÷ 2500 2000 ÷ 2500 2000
– ongeremde aanhanger: 750 750 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 ÷ 120 100 ÷ 120 100 100 100
(*) Versie voor specifieke markten
(***) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer worden
verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
315

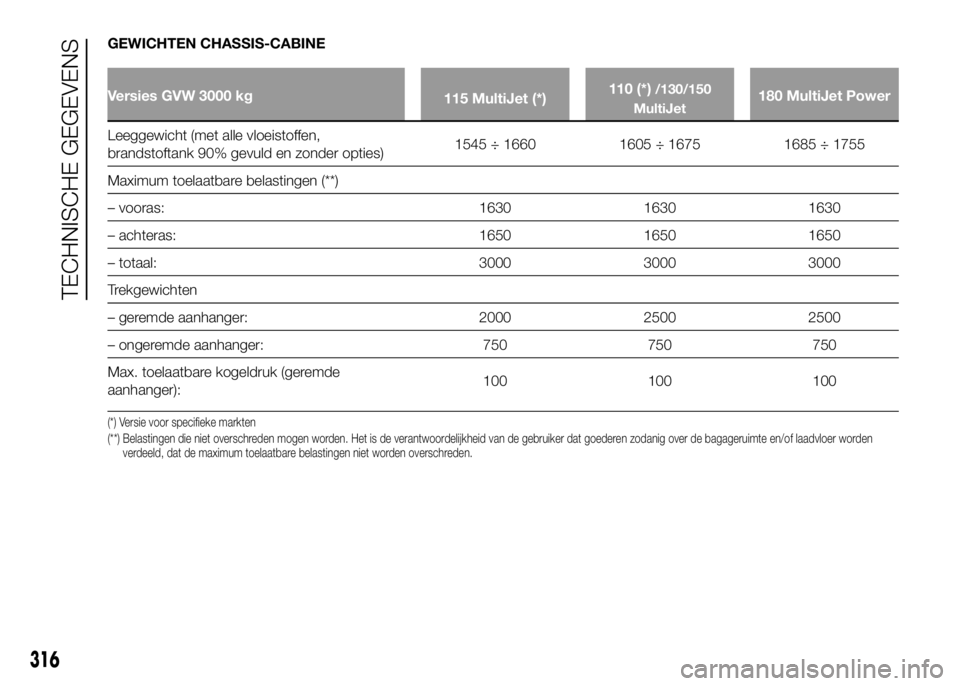

GEWICHTEN CHASSIS-CABINE
Versies GVW 3000 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Leeggewicht (met alle vloeistoffen,
brandstoftank 90% gevuld en zonder opties)1545 ÷ 1660 1605 ÷ 1675 1685 ÷ 1755
Maximum toelaatbare belastingen (**)
– vooras: 1630 1630 1630
– achteras: 1650 1650 1650
– totaal: 3000 3000 3000
Trekgewichten
– geremde aanhanger: 2000 2500 2500
– ongeremde aanhanger: 750 750 750
Max. toelaatbare kogeldruk (geremde
aanhanger):100 100 100
(*) Versie voor specifieke markten
(**) Belastingen die niet overschreden mogen worden. Het is de verantwoordelijkheid van de gebruiker dat goederen zodanig over de bagageruimte en/of laadvloer worden
verdeeld, dat de maximum toelaatbare belastingen niet worden overschreden.
316
TECHNISCHE GEGEVENS
