FIAT DUCATO BASE CAMPER 2016 Käyttö- ja huolto-ohjekirja (in in Finnish)

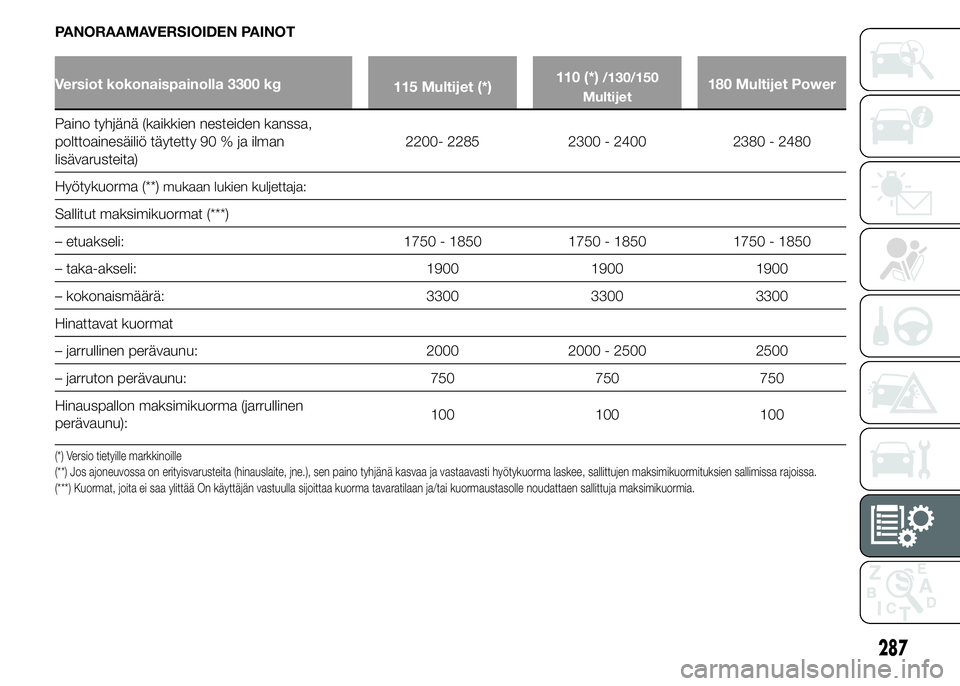

PANORAAMAVERSIOIDEN PAINOT
Versiot kokonaispainolla 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Paino tyhjänä (kaikkien nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja ilman
lisävarusteita)2200- 2285 2300 - 2400 2380 - 2480
Hyötykuorma (**)
mukaan lukien kuljettaja:
Sallitut maksimikuormat (***)
– etuakseli: 1750 - 1850 1750 - 1850 1750 - 1850
– taka-akseli: 1900 1900 1900
– kokonaismäärä: 3300 3300 3300
Hinattavat kuormat
– jarrullinen perävaunu: 2000 2000 - 2500 2500
– jarruton perävaunu: 750 750 750
Hinauspallon maksimikuorma (jarrullinen
perävaunu):100 100 100
(*) Versio tietyille markkinoille
(**) Jos ajoneuvossa on erityisvarusteita (hinauslaite, jne.), sen paino tyhjänä kasvaa ja vastaavasti hyötykuorma laskee, sallittujen maksimikuormituksien sallimissa rajoissa.
(***) Kuormat, joita ei saa ylittää On käyttäjän vastuulla sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
287

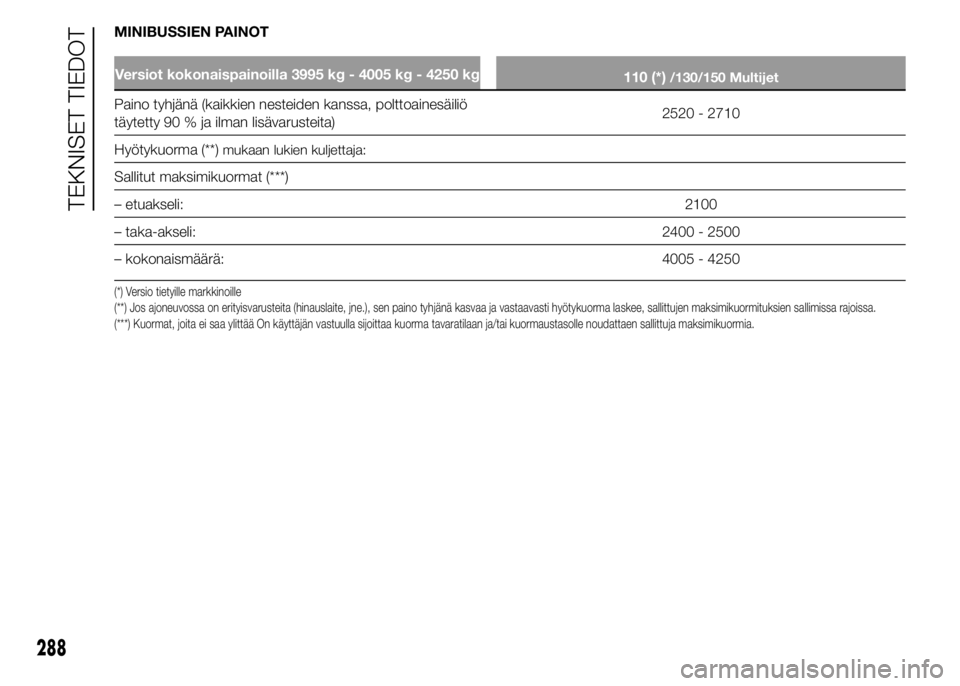

MINIBUSSIEN PAINOT
Versiot kokonaispainoilla 3995 kg - 4005 kg - 4250 kg
110 (*)/130/150 Multijet
Paino tyhjänä (kaikkien nesteiden kanssa, polttoainesäiliö
täytetty 90 % ja ilman lisävarusteita)2520 - 2710
Hyötykuorma (**)
mukaan lukien kuljettaja:
Sallitut maksimikuormat (***)
– etuakseli:2100
– taka-akseli:2400 - 2500
– kokonaismäärä: 4005 - 4250
(*) Versio tietyille markkinoille
(**) Jos ajoneuvossa on erityisvarusteita (hinauslaite, jne.), sen paino tyhjänä kasvaa ja vastaavasti hyötykuorma laskee, sallittujen maksimikuormituksien sallimissa rajoissa.
(***) Kuormat, joita ei saa ylittää On käyttäjän vastuulla sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
288
TEKNISET TIEDOT

PAINOT - RUNGOT ILMAN OHJAAMOA
Versiot kokonaispainolla 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Paino tyhjänä (kaikkien nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja ilman
lisävarusteita)1245 - 1360 1305 - 1375 1385 - 1455
Hyötykuorma (**)
mukaan lukien kuljettaja:
Sallitut maksimikuormat (***)
– etuakseli: 1630 1630 1630
– taka-akseli: 1650 1650 1650
– kokonaismäärä: 3000 3000 3000
Hinattavat kuormat
– jarrullinen perävaunu: 2000 2500 2500
– jarruton perävaunu: 750 750 750
Hinauspallon maksimikuorma (jarrullinen
perävaunu):100 100 100
(*) Versio tietyille markkinoille
(**) Jos ajoneuvossa on erityisvarusteita (hinauslaite, jne.), sen paino tyhjänä kasvaa ja vastaavasti hyötykuorma laskee, sallittujen maksimikuormituksien sallimissa rajoissa.
(***) Kuormat, joita ei saa ylittää On käyttäjän vastuulla sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
289

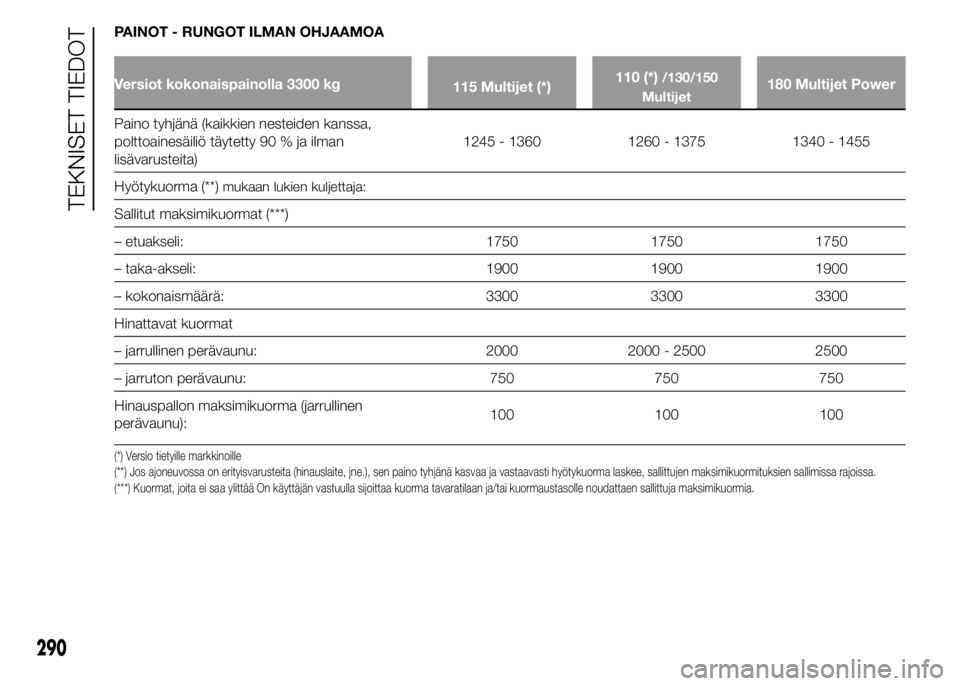

PAINOT - RUNGOT ILMAN OHJAAMOA
Versiot kokonaispainolla 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Paino tyhjänä (kaikkien nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja ilman
lisävarusteita)1245 - 1360 1260 - 1375 1340 - 1455
Hyötykuorma (**)
mukaan lukien kuljettaja:
Sallitut maksimikuormat (***)
– etuakseli: 1750 1750 1750
– taka-akseli: 1900 1900 1900
– kokonaismäärä: 3300 3300 3300
Hinattavat kuormat
– jarrullinen perävaunu: 2000 2000 - 2500 2500
– jarruton perävaunu: 750 750 750
Hinauspallon maksimikuorma (jarrullinen
perävaunu):100 100 100
(*) Versio tietyille markkinoille
(**) Jos ajoneuvossa on erityisvarusteita (hinauslaite, jne.), sen paino tyhjänä kasvaa ja vastaavasti hyötykuorma laskee, sallittujen maksimikuormituksien sallimissa rajoissa.
(***) Kuormat, joita ei saa ylittää On käyttäjän vastuulla sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
290
TEKNISET TIEDOT

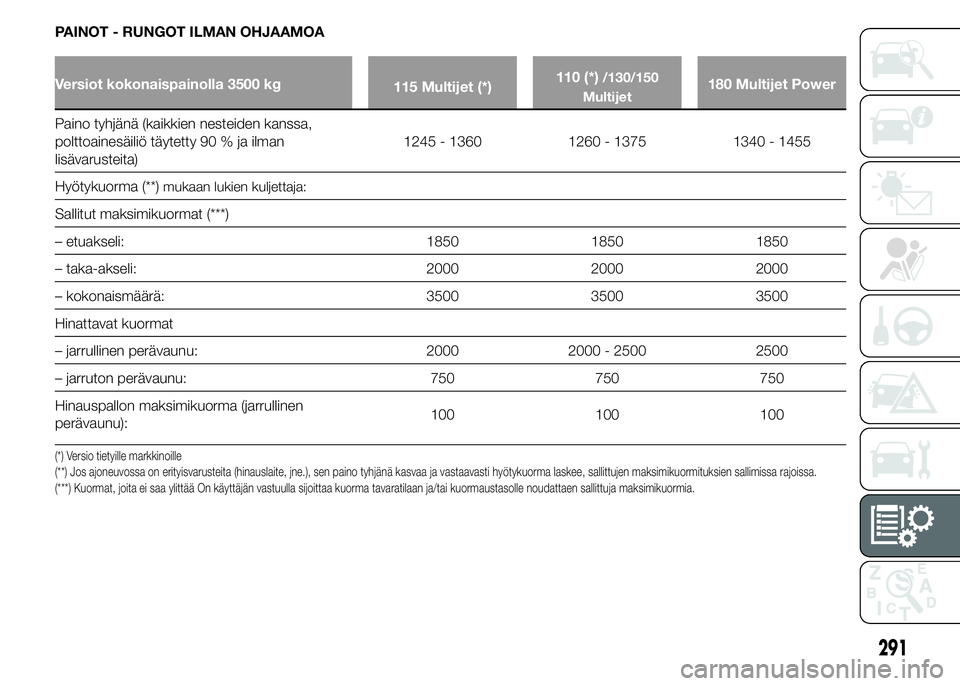

PAINOT - RUNGOT ILMAN OHJAAMOA
Versiot kokonaispainolla 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Paino tyhjänä (kaikkien nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja ilman
lisävarusteita)1245 - 1360 1260 - 1375 1340 - 1455
Hyötykuorma (**)
mukaan lukien kuljettaja:
Sallitut maksimikuormat (***)
– etuakseli: 1850 1850 1850
– taka-akseli: 2000 2000 2000
– kokonaismäärä: 3500 3500 3500
Hinattavat kuormat
– jarrullinen perävaunu: 2000 2000 - 2500 2500
– jarruton perävaunu: 750 750 750
Hinauspallon maksimikuorma (jarrullinen
perävaunu):100 100 100
(*) Versio tietyille markkinoille
(**) Jos ajoneuvossa on erityisvarusteita (hinauslaite, jne.), sen paino tyhjänä kasvaa ja vastaavasti hyötykuorma laskee, sallittujen maksimikuormituksien sallimissa rajoissa.
(***) Kuormat, joita ei saa ylittää On käyttäjän vastuulla sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
291

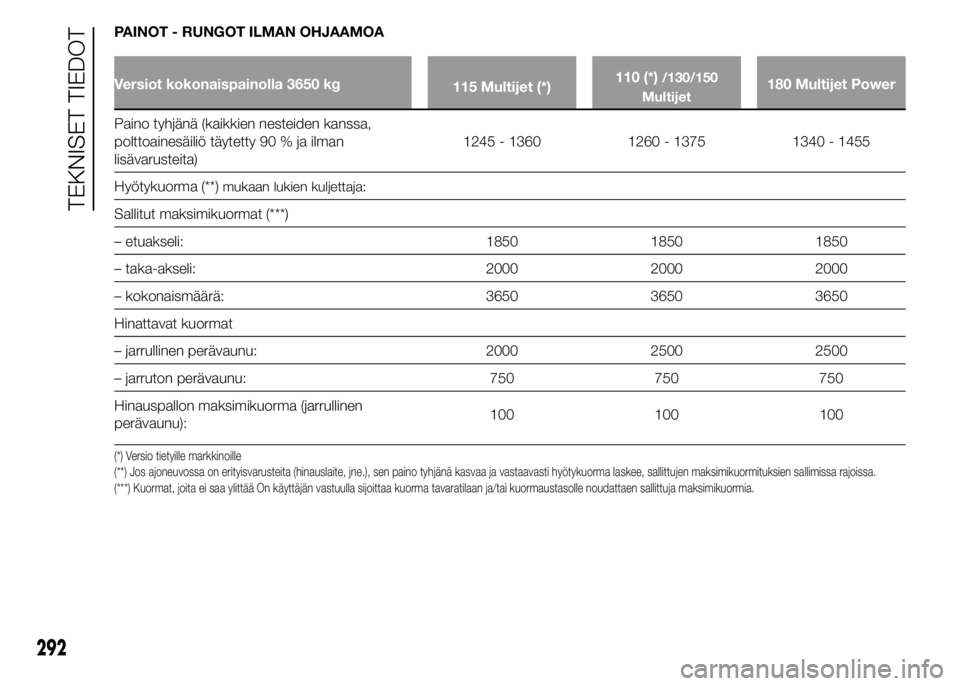

PAINOT - RUNGOT ILMAN OHJAAMOA
Versiot kokonaispainolla 3650 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Paino tyhjänä (kaikkien nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja ilman
lisävarusteita)1245 - 1360 1260 - 1375 1340 - 1455
Hyötykuorma (**)
mukaan lukien kuljettaja:
Sallitut maksimikuormat (***)
– etuakseli: 1850 1850 1850
– taka-akseli: 2000 2000 2000
– kokonaismäärä: 3650 3650 3650
Hinattavat kuormat
– jarrullinen perävaunu: 2000 2500 2500
– jarruton perävaunu: 750 750 750
Hinauspallon maksimikuorma (jarrullinen
perävaunu):100 100 100
(*) Versio tietyille markkinoille
(**) Jos ajoneuvossa on erityisvarusteita (hinauslaite, jne.), sen paino tyhjänä kasvaa ja vastaavasti hyötykuorma laskee, sallittujen maksimikuormituksien sallimissa rajoissa.
(***) Kuormat, joita ei saa ylittää On käyttäjän vastuulla sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
292
TEKNISET TIEDOT

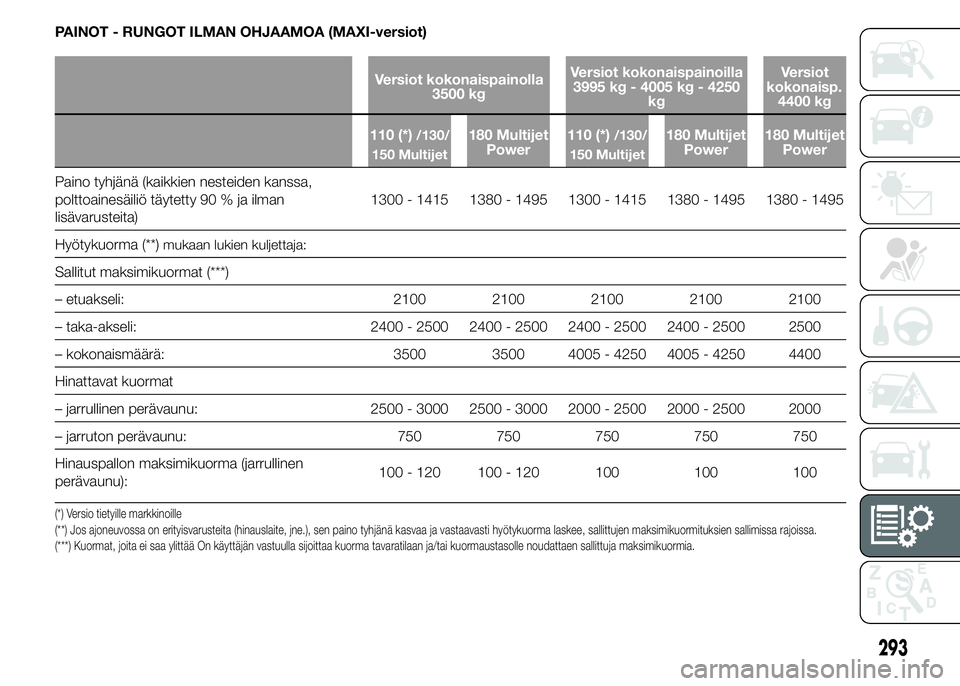

PAINOT - RUNGOT ILMAN OHJAAMOA (MAXI-versiot)
Versiot kokonaispainolla
3500 kgVersiot kokonaispainoilla
3995 kg - 4005 kg - 4250
kgVersiot
kokonaisp.
4400 kg
110 (*)
/130/
150 Multijet180 Multijet
Power110 (*)/130/
150 Multijet180 Multijet
Power180 Multijet
Power
Paino tyhjänä (kaikkien nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja ilman
lisävarusteita)1300 - 1415 1380 - 1495 1300 - 1415 1380 - 1495 1380 - 1495
Hyötykuorma (**)
mukaan lukien kuljettaja:
Sallitut maksimikuormat (***)
– etuakseli: 2100 2100 2100 2100 2100
– taka-akseli: 2400 - 2500 2400 - 2500 2400 - 2500 2400 - 2500 2500
– kokonaismäärä: 3500 3500 4005 - 4250 4005 - 4250 4400
Hinattavat kuormat
– jarrullinen perävaunu: 2500 - 3000 2500 - 3000 2000 - 2500 2000 - 2500 2000
– jarruton perävaunu: 750 750 750 750 750
Hinauspallon maksimikuorma (jarrullinen
perävaunu):100 - 120 100 - 120 100 100 100
(*) Versio tietyille markkinoille
(**) Jos ajoneuvossa on erityisvarusteita (hinauslaite, jne.), sen paino tyhjänä kasvaa ja vastaavasti hyötykuorma laskee, sallittujen maksimikuormituksien sallimissa rajoissa.
(***) Kuormat, joita ei saa ylittää On käyttäjän vastuulla sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
293

PAINOT - RUNGOT OHJAAMOLLA
Versiot kokonaispainolla 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Paino tyhjänä (kaikkien nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja ilman
lisävarusteita)1545 - 1660 1605 - 1675 1685 - 1755
Sallitut maksimikuormat (**)
– etuakseli: 1630 1630 1630
– taka-akseli: 1650 1650 1650
– kokonaismäärä: 3000 3000 3000
Hinattavat kuormat
– jarrullinen perävaunu: 2000 2500 2500
– jarruton perävaunu: 750 750 750
Hinauspallon maksimikuorma (jarrullinen
perävaunu):100 100 100
(*) Versio tietyille markkinoille
(**) Kuormat, joita ei saa ylittää On käyttäjän vastuulla sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
294
TEKNISET TIEDOT

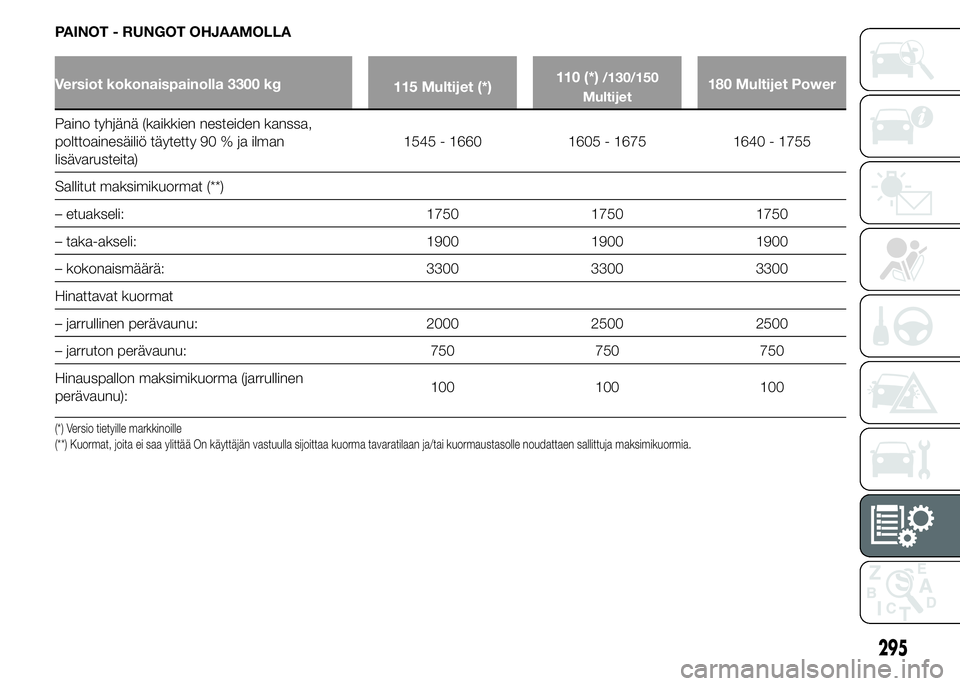

PAINOT - RUNGOT OHJAAMOLLA
Versiot kokonaispainolla 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Paino tyhjänä (kaikkien nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja ilman
lisävarusteita)1545 - 1660 1605 - 1675 1640 - 1755
Sallitut maksimikuormat (**)
– etuakseli: 1750 1750 1750
– taka-akseli: 1900 1900 1900
– kokonaismäärä: 3300 3300 3300
Hinattavat kuormat
– jarrullinen perävaunu: 2000 2500 2500
– jarruton perävaunu: 750 750 750
Hinauspallon maksimikuorma (jarrullinen
perävaunu):100 100 100
(*) Versio tietyille markkinoille
(**) Kuormat, joita ei saa ylittää On käyttäjän vastuulla sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
295

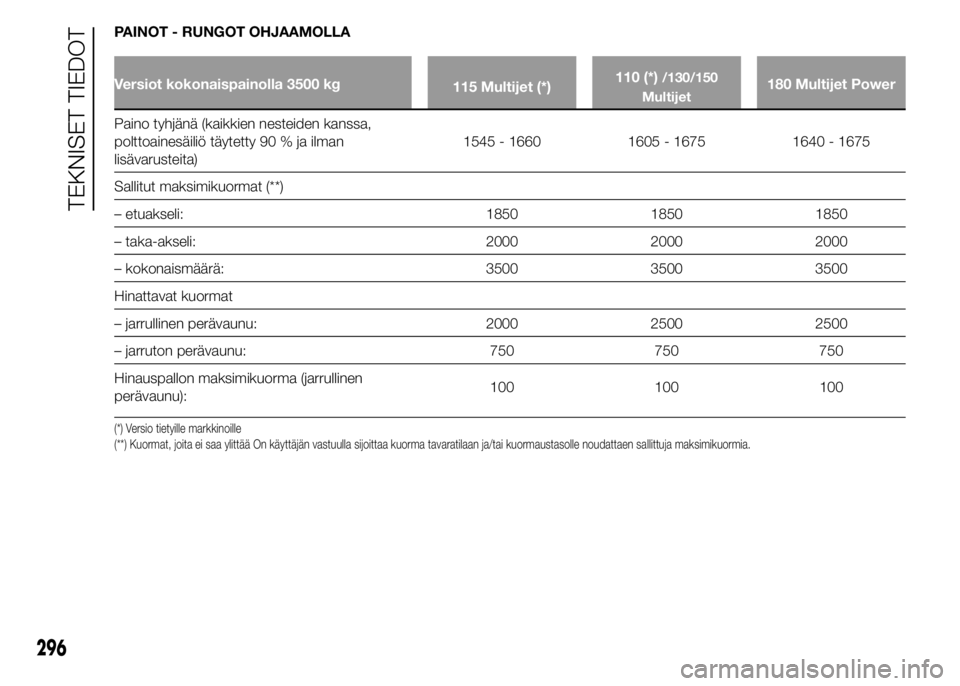

PAINOT - RUNGOT OHJAAMOLLA
Versiot kokonaispainolla 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Paino tyhjänä (kaikkien nesteiden kanssa,
polttoainesäiliö täytetty 90 % ja ilman
lisävarusteita)1545 - 1660 1605 - 1675 1640 - 1675
Sallitut maksimikuormat (**)
– etuakseli: 1850 1850 1850
– taka-akseli: 2000 2000 2000
– kokonaismäärä: 3500 3500 3500
Hinattavat kuormat
– jarrullinen perävaunu: 2000 2500 2500
– jarruton perävaunu: 750 750 750
Hinauspallon maksimikuorma (jarrullinen
perävaunu):100 100 100
(*) Versio tietyille markkinoille
(**) Kuormat, joita ei saa ylittää On käyttäjän vastuulla sijoittaa kuorma tavaratilaan ja/tai kuormaustasolle noudattaen sallittuja maksimikuormia.
296
TEKNISET TIEDOT
