FIAT DUCATO BASE CAMPER 2016 Manual de Empleo y Cuidado (in Spanish)

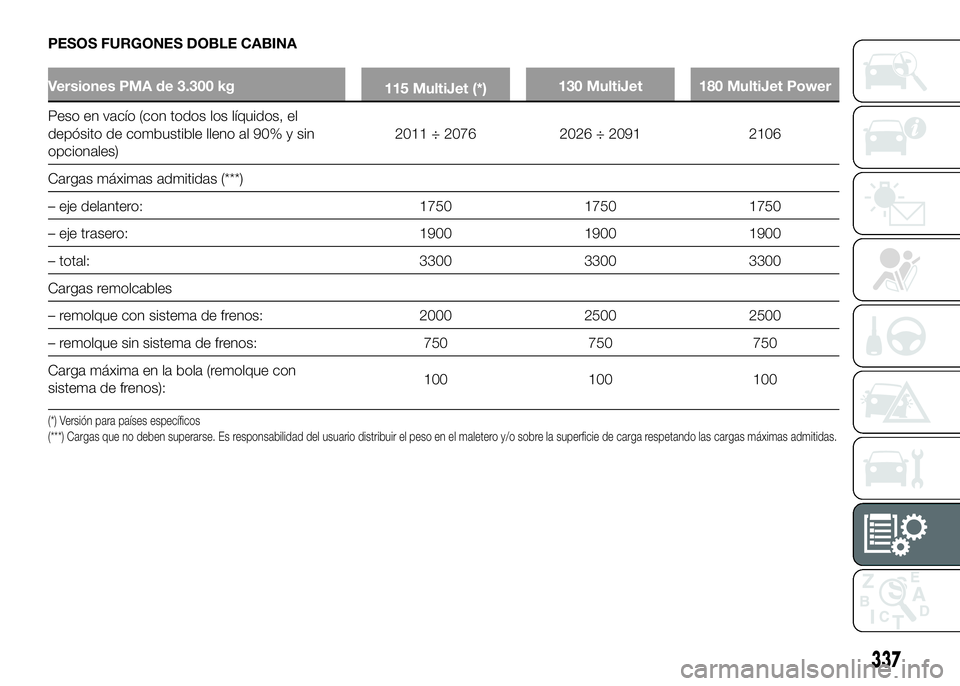

PESOS FURGONES DOBLE CABINA
Versiones PMA de 3.300 kg
115 MultiJet (*)130 MultiJet 180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)2011 ÷ 2076 2026 ÷ 2091 2106
Cargas máximas admitidas (***)
– eje delantero: 1750 1750 1750
– eje trasero: 1900 1900 1900
– total: 3300 3300 3300
Cargas remolcables
– remolque con sistema de frenos: 2000 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Versión para países específicos
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
337

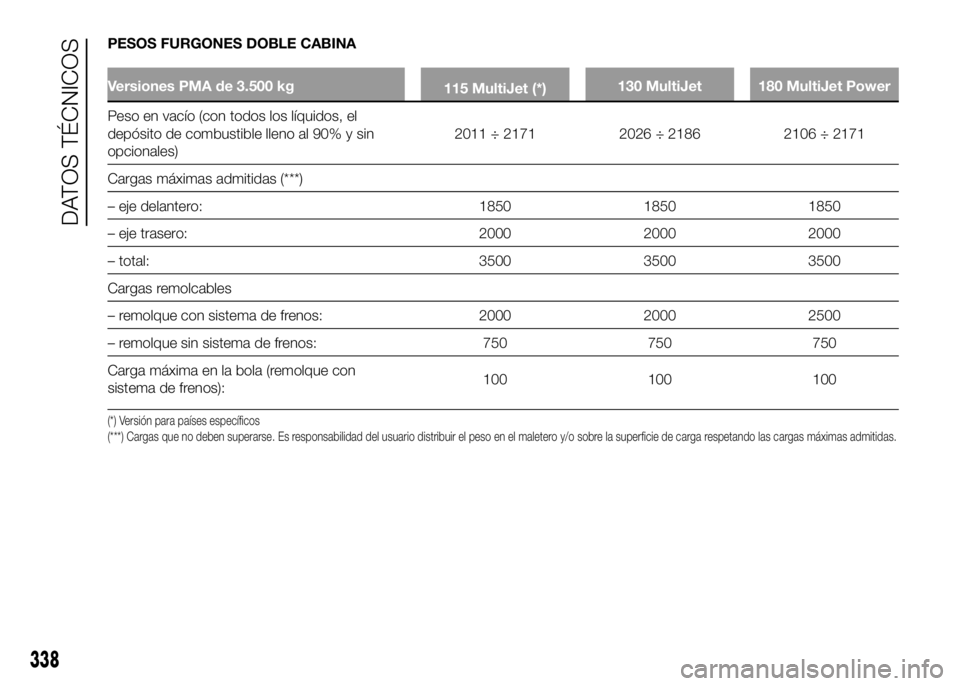

PESOS FURGONES DOBLE CABINA
Versiones PMA de 3.500 kg
115 MultiJet (*)130 MultiJet 180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)2011 ÷ 2171 2026 ÷ 2186 2106 ÷ 2171
Cargas máximas admitidas (***)
– eje delantero: 1850 1850 1850
– eje trasero: 2000 2000 2000
– total: 3500 3500 3500
Cargas remolcables
– remolque con sistema de frenos: 2000 2000 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Versión para países específicos
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
338
DATOS TÉCNICOS

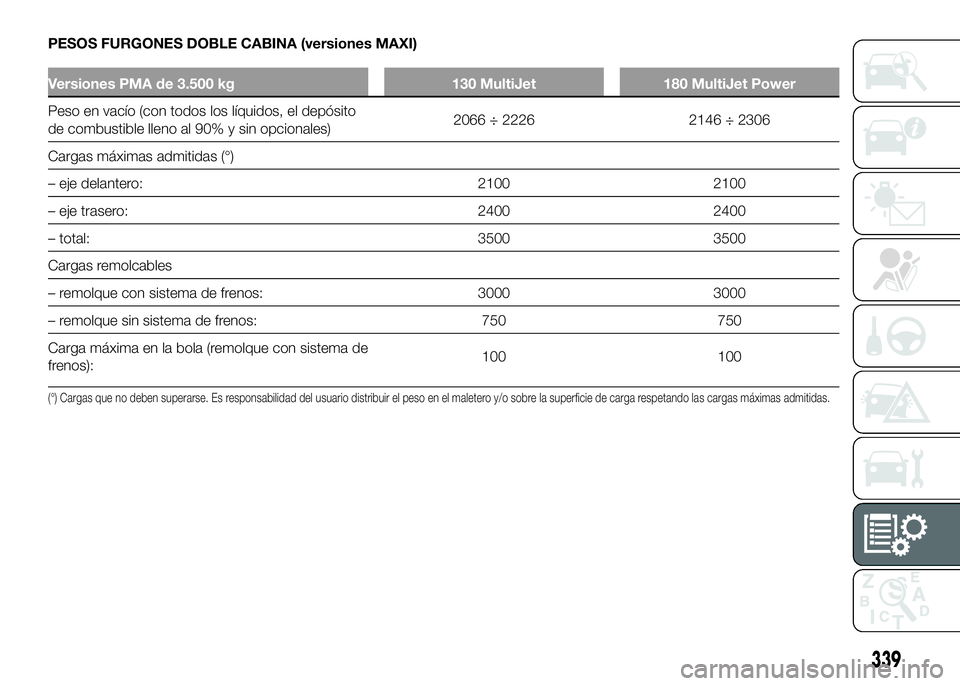

PESOS FURGONES DOBLE CABINA (versiones MAXI)
Versiones PMA de 3.500 kg 130 MultiJet 180 MultiJet Power
Peso en vacío (con todos los líquidos, el depósito
de combustible lleno al 90% y sin opcionales)2066 ÷ 2226 2146 ÷ 2306
Cargas máximas admitidas (°)
– eje delantero: 2100 2100
– eje trasero: 2400 2400
– total: 3500 3500
Cargas remolcables
– remolque con sistema de frenos: 3000 3000
– remolque sin sistema de frenos: 750 750
Carga máxima en la bola (remolque con sistema de
frenos):100 100
(°) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
339

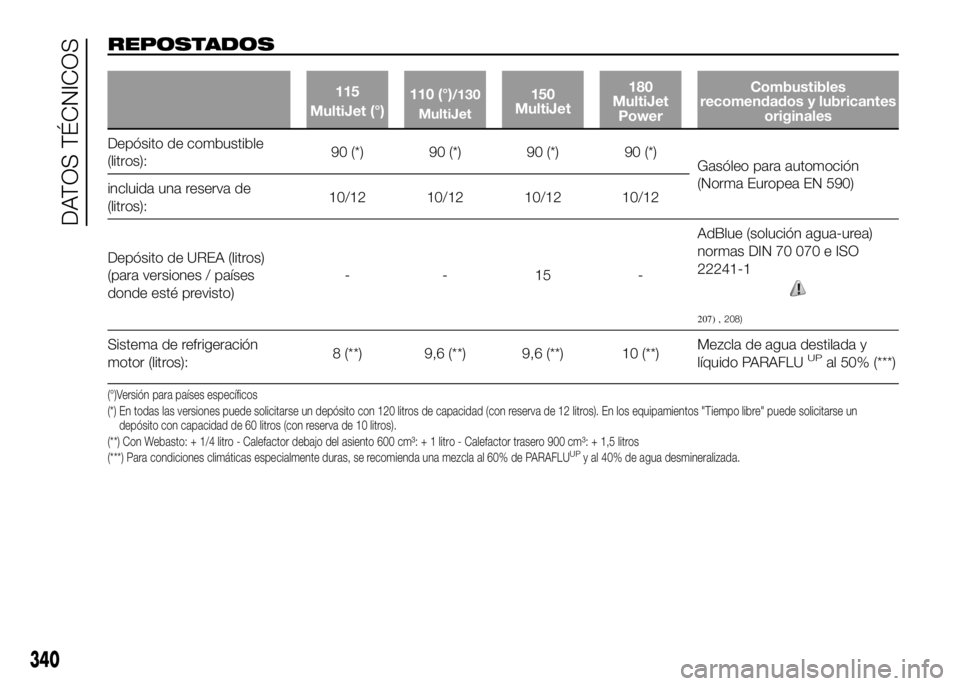

REPOSTADOS
115
MultiJet (°)110 (°)/130
MultiJet150
MultiJet180
MultiJet
PowerCombustibles
recomendados y lubricantes
originales
Depósito de combustible
(litros):90 (*) 90 (*) 90 (*) 90 (*)
Gasóleo para automoción
(Norma Europea EN 590)
incluida una reserva de
(litros):10/12 10/12 10/12 10/12
Depósito de UREA (litros)
(para versiones / países
donde esté previsto)- - 15 -AdBlue (solución agua-urea)
normas DIN 70 070 e ISO
22241-1
207) ,208)
Sistema de refrigeración
motor (litros):8 (**) 9,6 (**) 9,6 (**) 10 (**)Mezcla de agua destilada y
líquido PARAFLUUPal 50% (***)
(°)Versión para países específicos
(*) En todas las versiones puede solicitarse un depósito con 120 litros de capacidad (con reserva de 12 litros). En los equipamientos "Tiempo libre" puede solicitarse un
depósito con capacidad de 60 litros (con reserva de 10 litros).
(**) Con Webasto: + 1/4 litro - Calefactor debajo del asiento 600 cm³: + 1 litro - Calefactor trasero 900 cm³: + 1,5 litros
(***) Para condiciones climáticas especialmente duras, se recomienda una mezcla al 60% de PARAFLU
UPy al 40% de agua desmineralizada.
340
DATOS TÉCNICOS

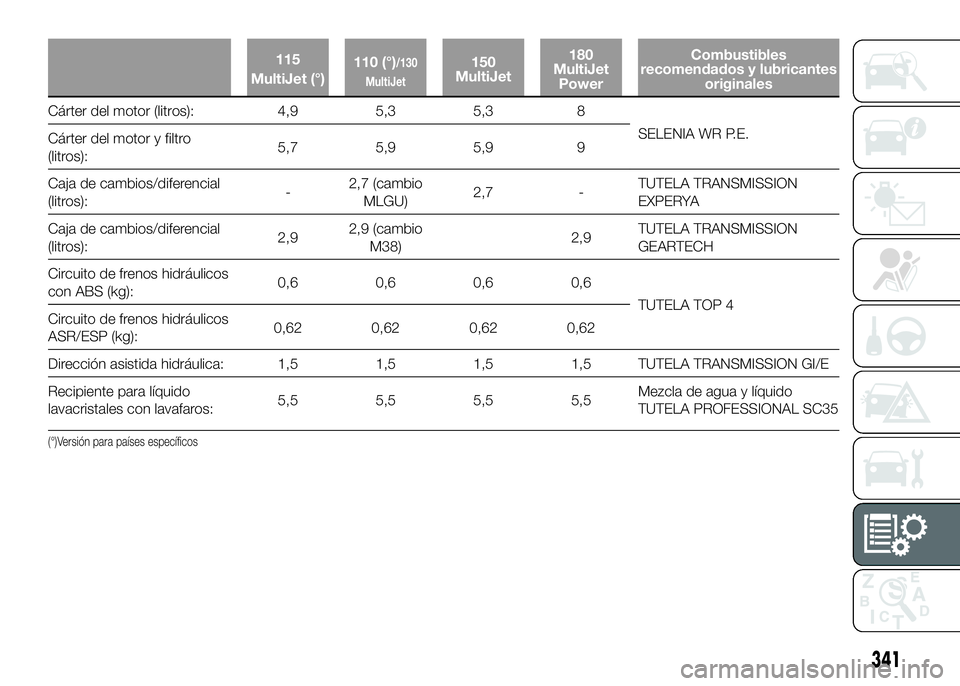

115
MultiJet (°)110 (°)/130
MultiJet150
MultiJet180
MultiJet
PowerCombustibles
recomendados y lubricantes
originales
Cárter del motor (litros): 4,9 5,3 5,3 8
SELENIA WR P.E.
Cárter del motor y filtro
(litros):5,7 5,9 5,9 9
Caja de cambios/diferencial
(litros):-2,7 (cambio
MLGU)2,7 -TUTELA TRANSMISSION
EXPERYA
Caja de cambios/diferencial
(litros):2,92,9 (cambio
M38)2,9TUTELA TRANSMISSION
GEARTECH
Circuito de frenos hidráulicos
con ABS (kg):0,6 0,6 0,6 0,6
TUTELA TOP 4
Circuito de frenos hidráulicos
ASR/ESP (kg):0,62 0,62 0,62 0,62
Dirección asistida hidráulica: 1,5 1,5 1,5 1,5 TUTELA TRANSMISSION GI/E
Recipiente para líquido
lavacristales con lavafaros:5,5 5,5 5,5 5,5Mezcla de agua y líquido
TUTELA PROFESSIONAL SC35
(°)Versión para países específicos
341

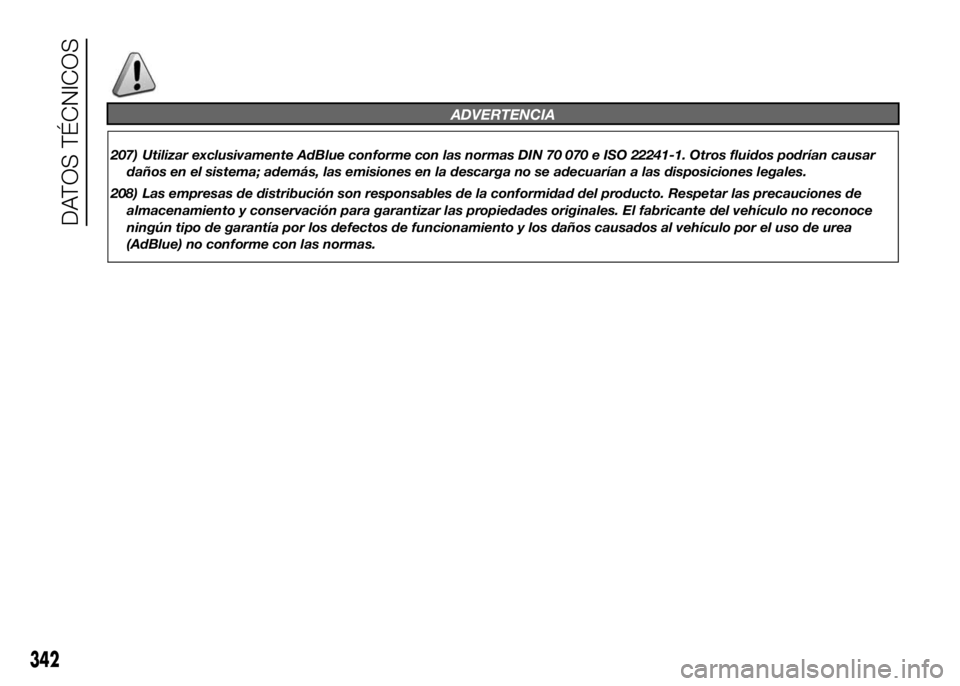

ADVERTENCIA
207) Utilizar exclusivamente AdBlue conforme con las normas DIN 70 070 e ISO 22241-1. Otros fluidos podrían causar
daños en el sistema; además, las emisiones en la descarga no se adecuarían a las disposiciones legales.
208) Las empresas de distribución son responsables de la conformidad del producto. Respetar las precauciones de
almacenamiento y conservación para garantizar las propiedades originales. El fabricante del vehículo no reconoce
ningún tipo de garantía por los defectos de funcionamiento y los daños causados al vehículo por el uso de urea
(AdBlue) no conforme con las normas.
342
DATOS TÉCNICOS

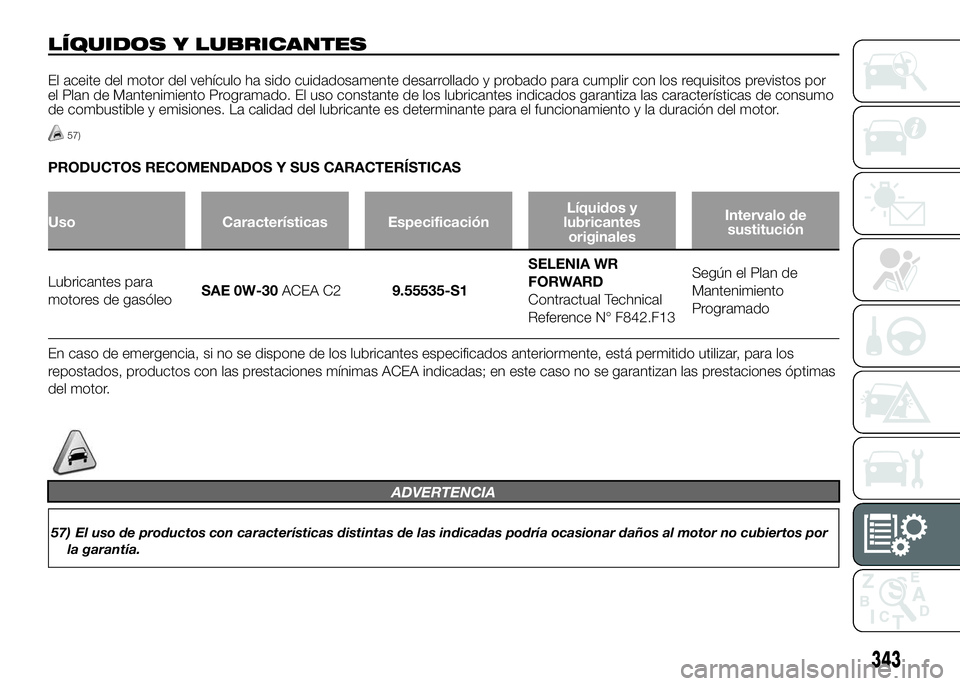

LÍQUIDOS Y LUBRICANTES
El aceite del motor del vehículo ha sido cuidadosamente desarrollado y probado para cumplir con los requisitos previstos por
el Plan de Mantenimiento Programado. El uso constante de los lubricantes indicados garantiza las características de consumo
de combustible y emisiones. La calidad del lubricante es determinante para el funcionamiento y la duración del motor.
57)
PRODUCTOS RECOMENDADOS Y SUS CARACTERÍSTICAS
Uso Características EspecificaciónLíquidos y
lubricantes
originalesIntervalo de
sustitución
Lubricantes para
motores de gasóleoSAE 0W-30ACEA C29.55535-S1SELENIA WR
FORWARD
Contractual Technical
Reference N° F842.F13Según el Plan de
Mantenimiento
Programado
En caso de emergencia, si no se dispone de los lubricantes especificados anteriormente, está permitido utilizar, para los
repostados, productos con las prestaciones mínimas ACEA indicadas; en este caso no se garantizan las prestaciones óptimas
del motor.
ADVERTENCIA
57) El uso de productos con características distintas de las indicadas podría ocasionar daños al motor no cubiertos por
la garantía.
343

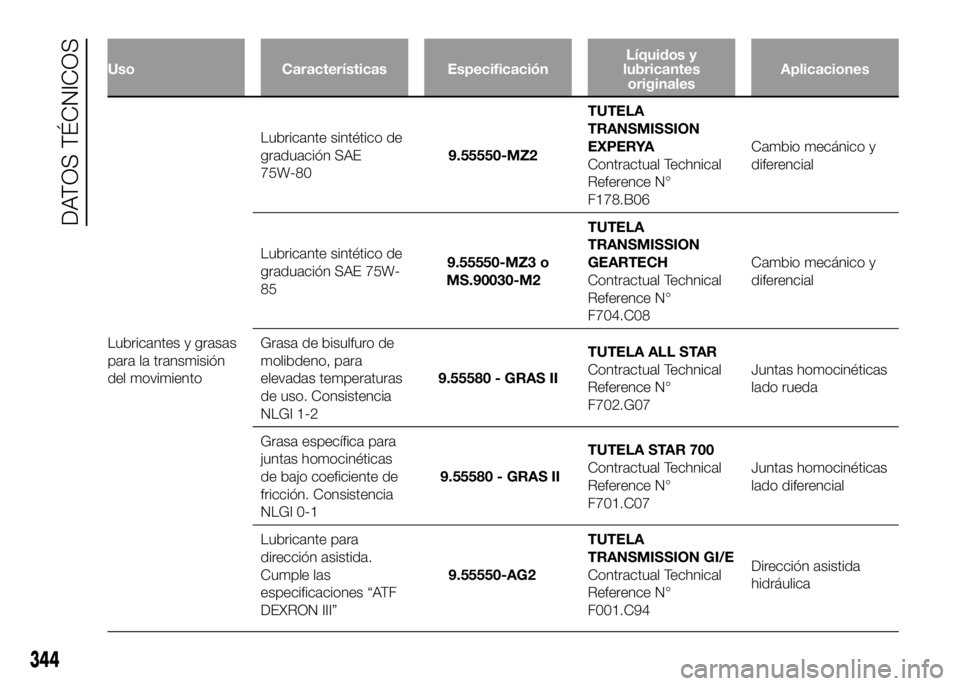

Uso Características EspecificaciónLíquidos y
lubricantes
originalesAplicaciones
Lubricantes y grasas
para la transmisión
del movimientoLubricante sintético de
graduación SAE
75W-809.55550-MZ2TUTELA
TRANSMISSION
EXPERYA
Contractual Technical
Reference N°
F178.B06Cambio mecánico y
diferencial
Lubricante sintético de
graduación SAE 75W-
859.55550-MZ3 o
MS.90030-M2TUTELA
TRANSMISSION
GEARTECH
Contractual Technical
Reference N°
F704.C08Cambio mecánico y
diferencial
Grasa de bisulfuro de
molibdeno, para
elevadas temperaturas
de uso. Consistencia
NLGI 1-29.55580 - GRAS IITUTELA ALL STAR
Contractual Technical
Reference N°
F702.G07Juntas homocinéticas
lado rueda
Grasa específica para
juntas homocinéticas
de bajo coeficiente de
fricción. Consistencia
NLGI 0-19.55580 - GRAS IITUTELA STAR 700
Contractual Technical
Reference N°
F701.C07Juntas homocinéticas
lado diferencial
Lubricante para
dirección asistida.
Cumple las
especificaciones “ATF
DEXRON III”9.55550-AG2TUTELA
TRANSMISSION GI/E
Contractual Technical
Reference N°
F001.C94Dirección asistida
hidráulica
344
DATOS TÉCNICOS

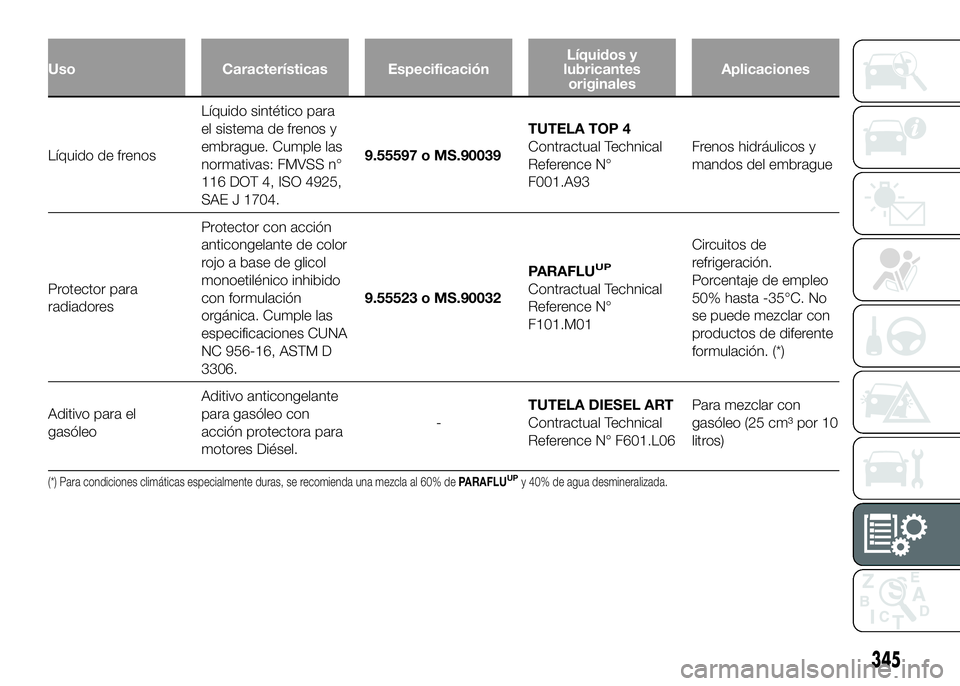

Uso Características EspecificaciónLíquidos y
lubricantes
originalesAplicaciones
Líquido de frenosLíquido sintético para
el sistema de frenos y
embrague. Cumple las
normativas: FMVSS n°
116 DOT 4, ISO 4925,
SAE J 1704.9.55597 o MS.90039TUTELA TOP 4
Contractual Technical
Reference N°
F001.A93Frenos hidráulicos y
mandos del embrague
Protector para
radiadoresProtector con acción
anticongelante de color
rojo a base de glicol
monoetilénico inhibido
con formulación
orgánica. Cumple las
especificaciones CUNA
NC 956-16, ASTM D
3306.9.55523 o MS.90032PARAFLU
UP
Contractual Technical
Reference N°
F101.M01Circuitos de
refrigeración.
Porcentaje de empleo
50% hasta -35°C. No
se puede mezclar con
productos de diferente
formulación. (*)
Aditivo para el
gasóleoAditivo anticongelante
para gasóleo con
acción protectora para
motores Diésel.-TUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Para mezclar con
gasóleo (25 cm³ por 10
litros)
(*) Para condiciones climáticas especialmente duras, se recomienda una mezcla al 60% dePARAFLUUPy 40% de agua desmineralizada.
345

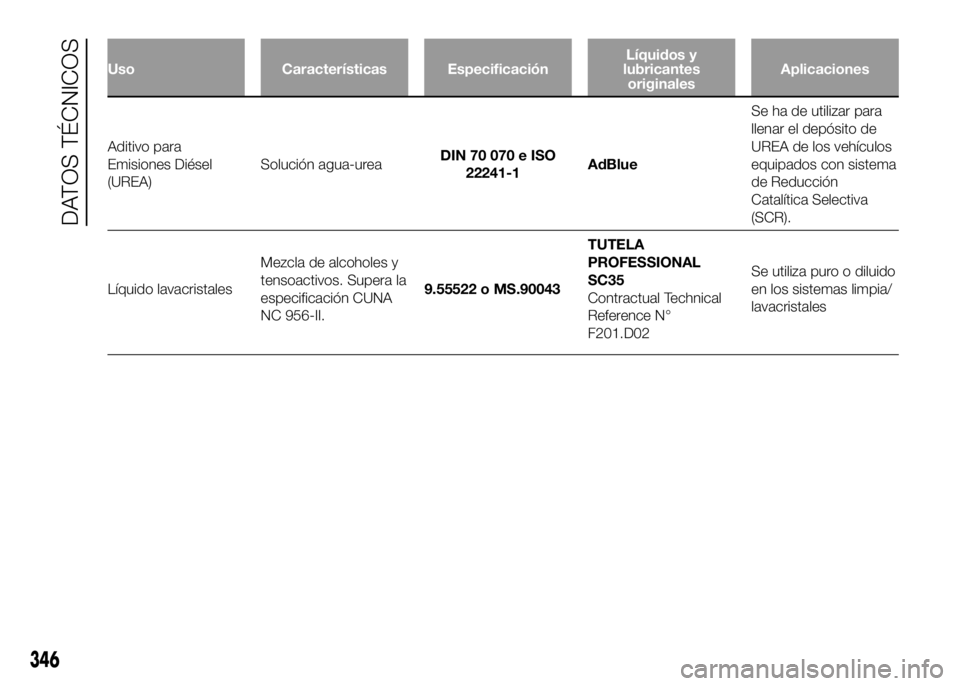

Uso Características EspecificaciónLíquidos y
lubricantes
originalesAplicaciones
Aditivo para
Emisiones Diésel
(UREA)Solución agua-ureaDIN 70 070 e ISO
22241-1AdBlueSe ha de utilizar para
llenar el depósito de
UREA de los vehículos
equipados con sistema
de Reducción
Catalítica Selectiva
(SCR).
Líquido lavacristalesMezcla de alcoholes y
tensoactivos. Supera la
especificación CUNA
NC 956-II.9.55522 o MS.90043TUTELA
PROFESSIONAL
SC35
Contractual Technical
Reference N°
F201.D02Se utiliza puro o diluido
en los sistemas limpia/
lavacristales
346
