FIAT DUCATO BASE CAMPER 2016 Manual de Empleo y Cuidado (in Spanish)

PESOS PANORAMA
Versiones PTT 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet150 Multijet Euro
6180 MultiJet
Power
Peso en vacío (con todos los
líquidos, depósito de combustible
lleno al 90% y sin opcionales):2200 - 2285 2300 - 2400 2300 - 2375 - 2400 2380 - 2480
Cargas máximas admitidas (***)
– eje delantero: 1750 - 1850 1750 - 1850 1850 -1800 - 1850 1750 - 1850
- eje trasero: 1900 1900 1900 1900
– total: 3300 3300 3300 3300
Cargas remolcables
– remolque con sistema de frenos: 2000 2500 2500 2500
– remolque sin sistema de frenos: 750 750 750 750
Carga máxima en la bola (remolque
con sistema de frenos):100 100 100 100
(*) Versión para países específicos
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
317

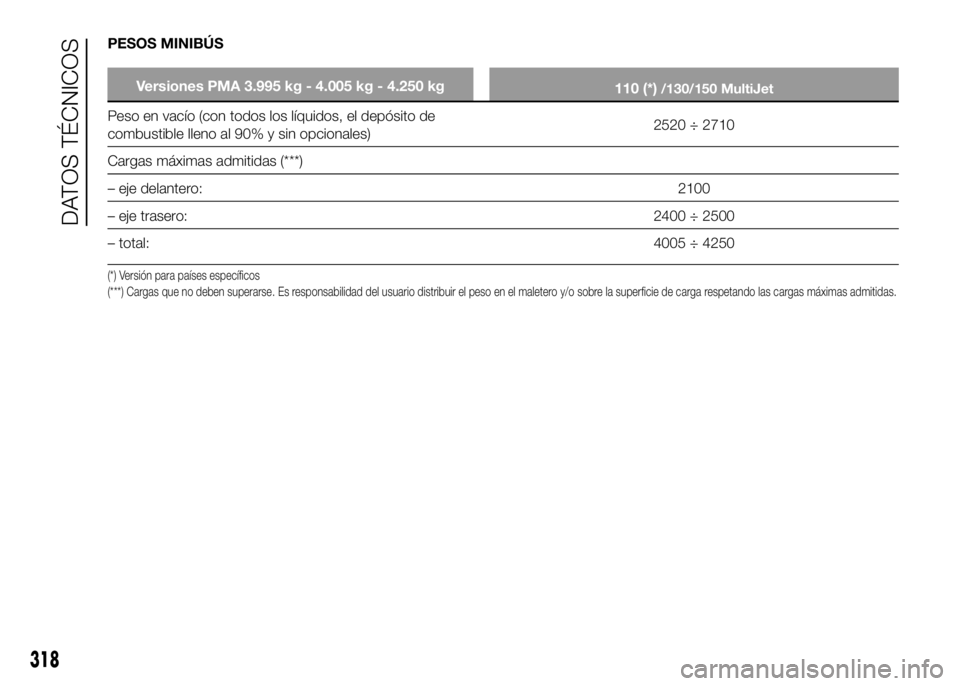

PESOS MINIBÚS
Versiones PMA 3.995 kg - 4.005 kg - 4.250 kg
110 (*)/130/150 MultiJet
Peso en vacío (con todos los líquidos, el depósito de
combustible lleno al 90% y sin opcionales)2520 ÷ 2710
Cargas máximas admitidas (***)
– eje delantero:2100
– eje trasero:2400 ÷ 2500
– total:4005 ÷ 4250
(*) Versión para países específicos
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
318
DATOS TÉCNICOS

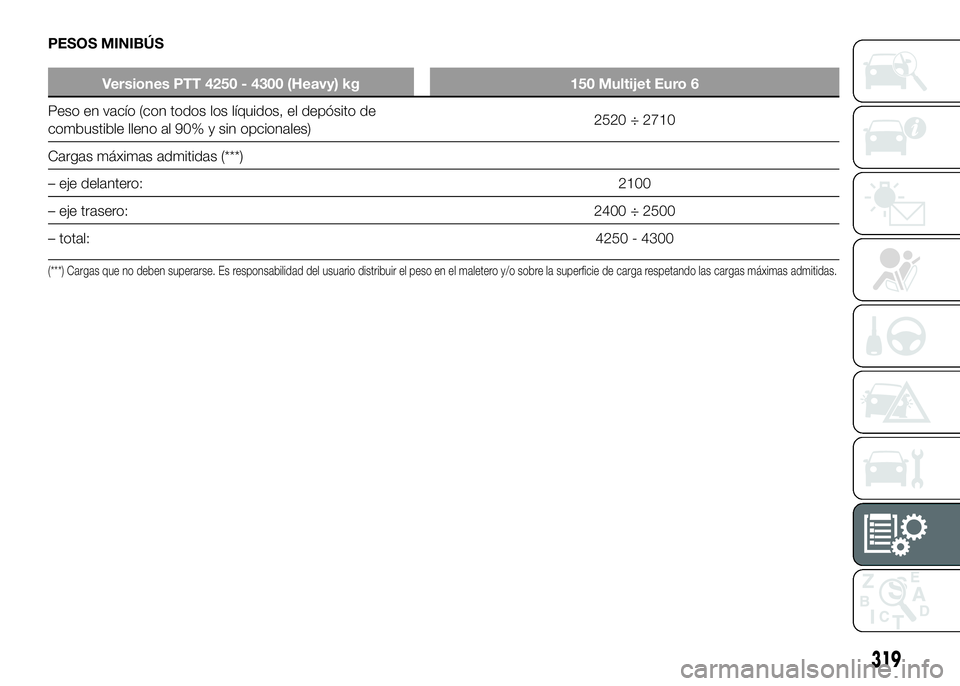

PESOS MINIBÚS
Versiones PTT 4250 - 4300 (Heavy) kg 150 Multijet Euro 6
Peso en vacío (con todos los líquidos, el depósito de
combustible lleno al 90% y sin opcionales)2520 ÷ 2710
Cargas máximas admitidas (***)
– eje delantero:2100
– eje trasero:2400 ÷ 2500
– total:4250 - 4300
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
319

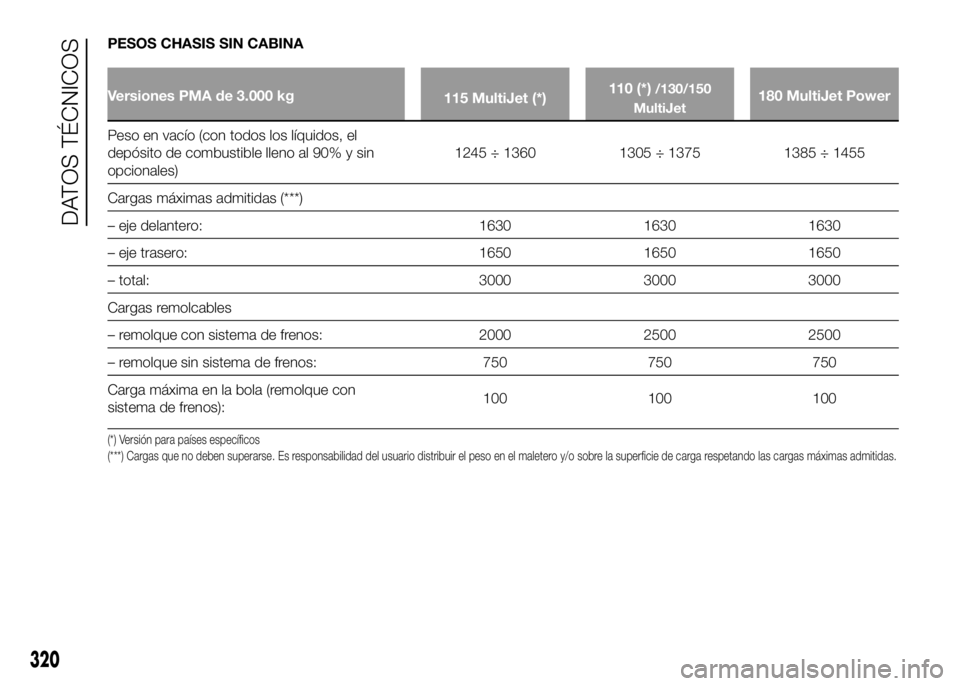

PESOS CHASIS SIN CABINA
Versiones PMA de 3.000 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1245 ÷ 1360 1305 ÷ 1375 1385 ÷ 1455
Cargas máximas admitidas (***)
– eje delantero: 1630 1630 1630
– eje trasero: 1650 1650 1650
– total: 3000 3000 3000
Cargas remolcables
– remolque con sistema de frenos: 2000 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Versión para países específicos
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
320
DATOS TÉCNICOS

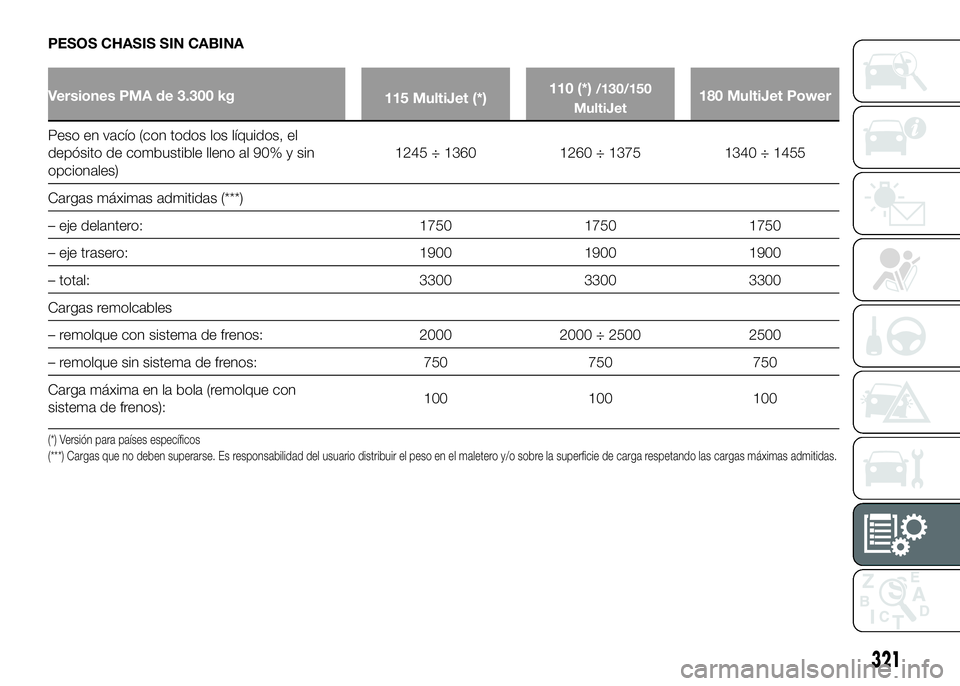

PESOS CHASIS SIN CABINA
Versiones PMA de 3.300 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Cargas máximas admitidas (***)
– eje delantero: 1750 1750 1750
– eje trasero: 1900 1900 1900
– total: 3300 3300 3300
Cargas remolcables
– remolque con sistema de frenos: 2000 2000 ÷ 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Versión para países específicos
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
321

PESOS CHASIS SIN CABINA
Versiones PMA de 3.500 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Cargas máximas admitidas (***)
– eje delantero: 1850 1850 1850
– eje trasero: 2000 2000 2000
– total: 3500 3500 3500
Cargas remolcables
– remolque con sistema de frenos: 2000 2000 ÷ 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Versión para países específicos
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
322
DATOS TÉCNICOS

PESOS CHASIS SIN CABINA
Versiones PMA de 3.650 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Cargas máximas admitidas (***)
– eje delantero: 1850 1850 1850
– eje trasero: 2000 2000 2000
– total: 3650 3650 3650
Cargas remolcables
– remolque con sistema de frenos: 2000 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Versión para países específicos
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
323

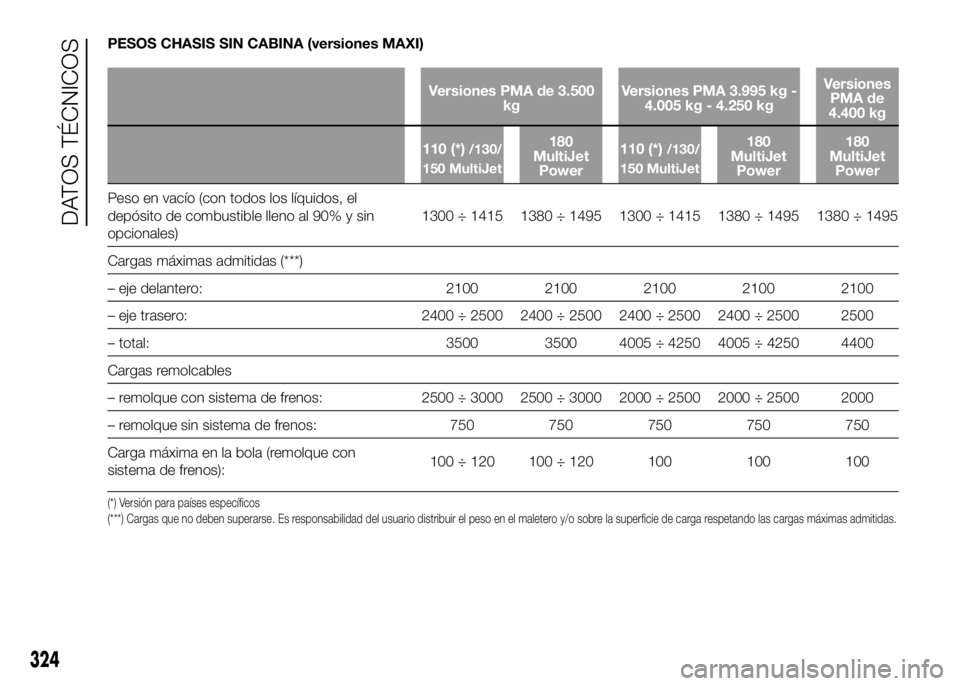

PESOS CHASIS SIN CABINA (versiones MAXI)
Versiones PMA de 3.500
kgVersiones PMA 3.995 kg -
4.005 kg - 4.250 kgVersiones
PMA de
4.400 kg
110 (*)
/130/
150 MultiJet180
MultiJet
Power110 (*)/130/
150 MultiJet180
MultiJet
Power180
MultiJet
Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1300 ÷ 1415 1380 ÷ 1495 1300 ÷ 1415 1380 ÷ 1495 1380 ÷ 1495
Cargas máximas admitidas (***)
– eje delantero: 2100 2100 2100 2100 2100
– eje trasero: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2500
– total: 3500 3500 4005 ÷ 4250 4005 ÷ 4250 4400
Cargas remolcables
– remolque con sistema de frenos: 2500 ÷ 3000 2500 ÷ 3000 2000 ÷ 2500 2000 ÷ 2500 2000
– remolque sin sistema de frenos: 750 750 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 ÷ 120 100 ÷ 120 100 100 100
(*) Versión para países específicos
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
324
DATOS TÉCNICOS

PESOS CHASIS-CABINA
Versiones PMA de 3.000 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1545 ÷ 1660 1605 ÷ 1675 1685 ÷ 1755
Cargas máximas admitidas (**)
– eje delantero: 1630 1630 1630
– eje trasero: 1650 1650 1650
– total: 3000 3000 3000
Cargas remolcables
– remolque con sistema de frenos: 2000 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Versión para países específicos
(**) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
325

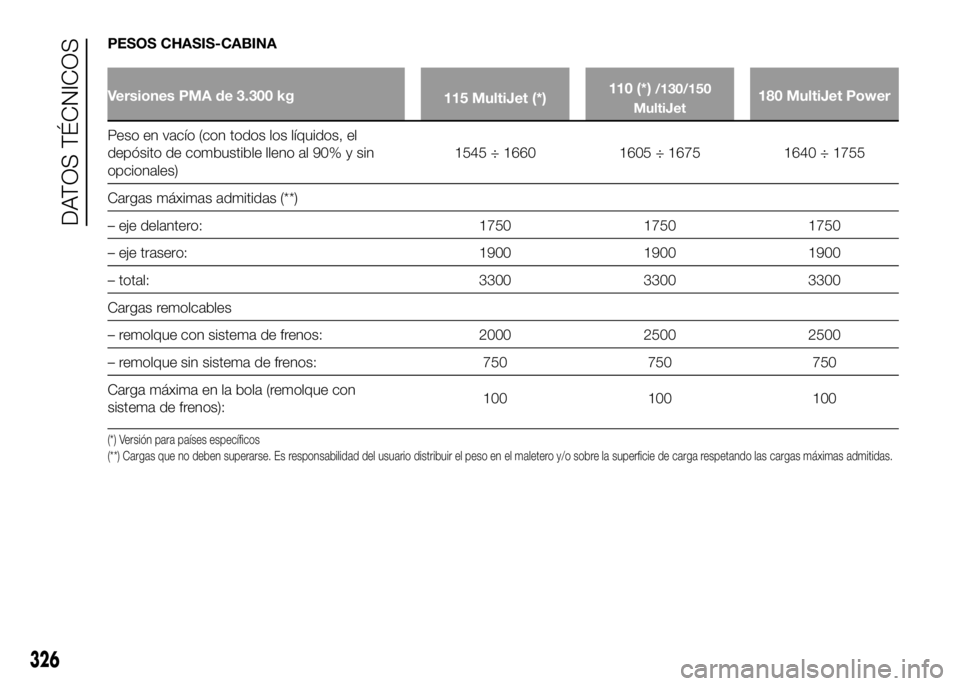

PESOS CHASIS-CABINA
Versiones PMA de 3.300 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1545 ÷ 1660 1605 ÷ 1675 1640 ÷ 1755
Cargas máximas admitidas (**)
– eje delantero: 1750 1750 1750
– eje trasero: 1900 1900 1900
– total: 3300 3300 3300
Cargas remolcables
– remolque con sistema de frenos: 2000 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Versión para países específicos
(**) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
326
