FIAT DUCATO BASE CAMPER 2016 Manual de Empleo y Cuidado (in Spanish)

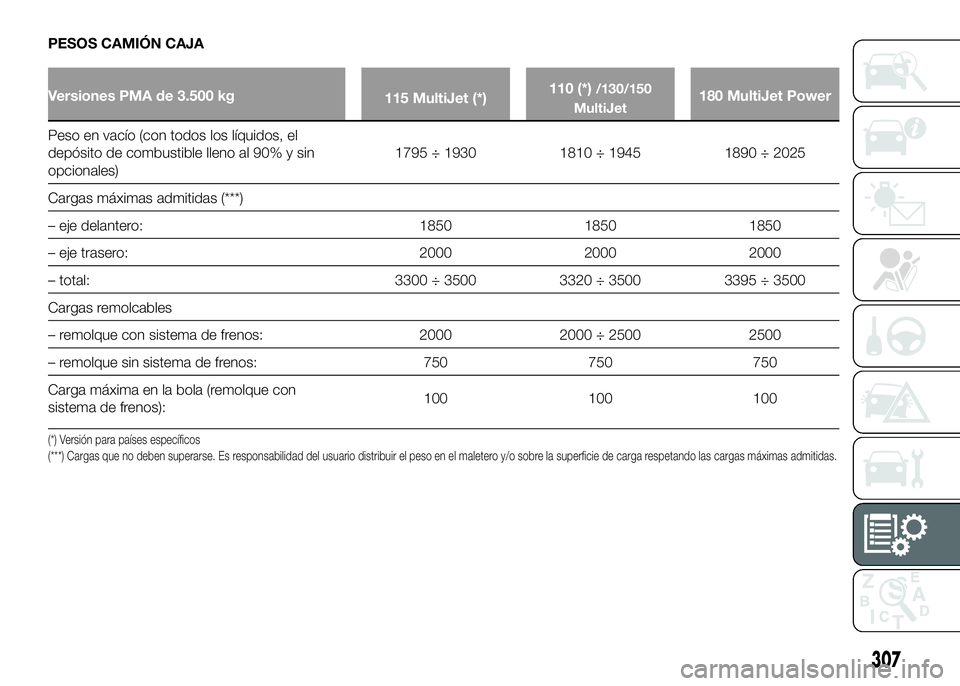

PESOS CAMIÓN CAJA
Versiones PMA de 3.500 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1795 ÷ 1930 1810 ÷ 1945 1890 ÷ 2025
Cargas máximas admitidas (***)
– eje delantero: 1850 1850 1850
– eje trasero: 2000 2000 2000
– total: 3300 ÷ 3500 3320 ÷ 3500 3395 ÷ 3500
Cargas remolcables
– remolque con sistema de frenos: 2000 2000 ÷ 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Versión para países específicos
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
307

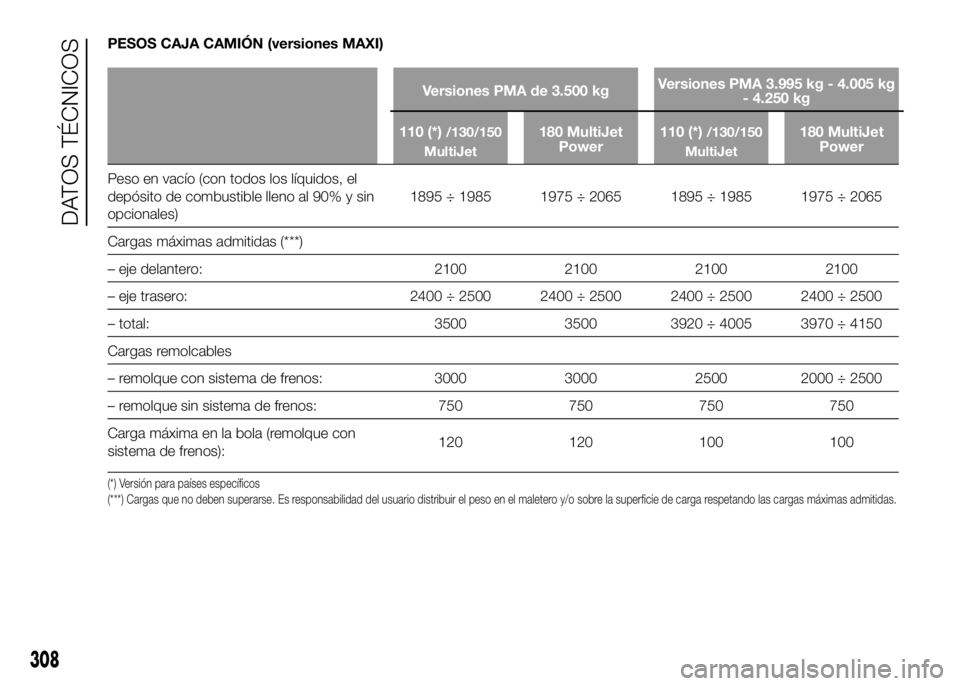

PESOS CAJA CAMIÓN (versiones MAXI)
Versiones PMA de 3.500 kgVersiones PMA 3.995 kg - 4.005 kg
- 4.250 kg
110 (*)
/130/150
MultiJet180 MultiJet
Power110 (*)/130/150
MultiJet180 MultiJet
Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1895 ÷ 1985 1975 ÷ 2065 1895 ÷ 1985 1975 ÷ 2065
Cargas máximas admitidas (***)
– eje delantero: 2100 2100 2100 2100
– eje trasero: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– total: 3500 3500 3920 ÷ 4005 3970 ÷ 4150
Cargas remolcables
– remolque con sistema de frenos: 3000 3000 2500 2000 ÷ 2500
– remolque sin sistema de frenos: 750 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):120 120 100 100
(*) Versión para países específicos
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
308
DATOS TÉCNICOS

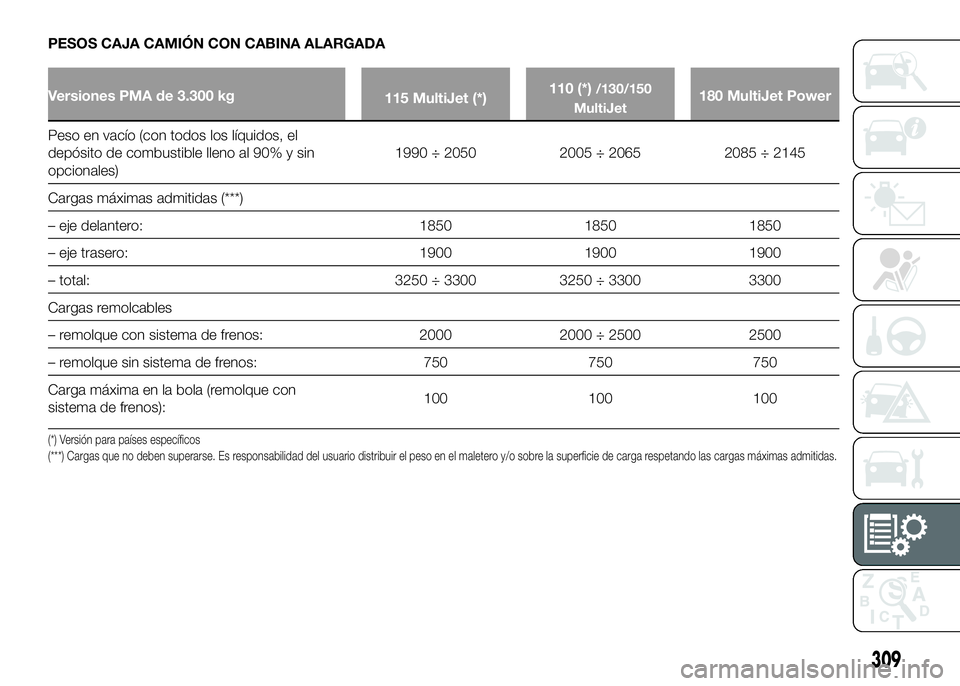

PESOS CAJA CAMIÓN CON CABINA ALARGADA
Versiones PMA de 3.300 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1990 ÷ 2050 2005 ÷ 2065 2085 ÷ 2145
Cargas máximas admitidas (***)
– eje delantero: 1850 1850 1850
– eje trasero: 1900 1900 1900
– total: 3250 ÷ 3300 3250 ÷ 3300 3300
Cargas remolcables
– remolque con sistema de frenos: 2000 2000 ÷ 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Versión para países específicos
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
309

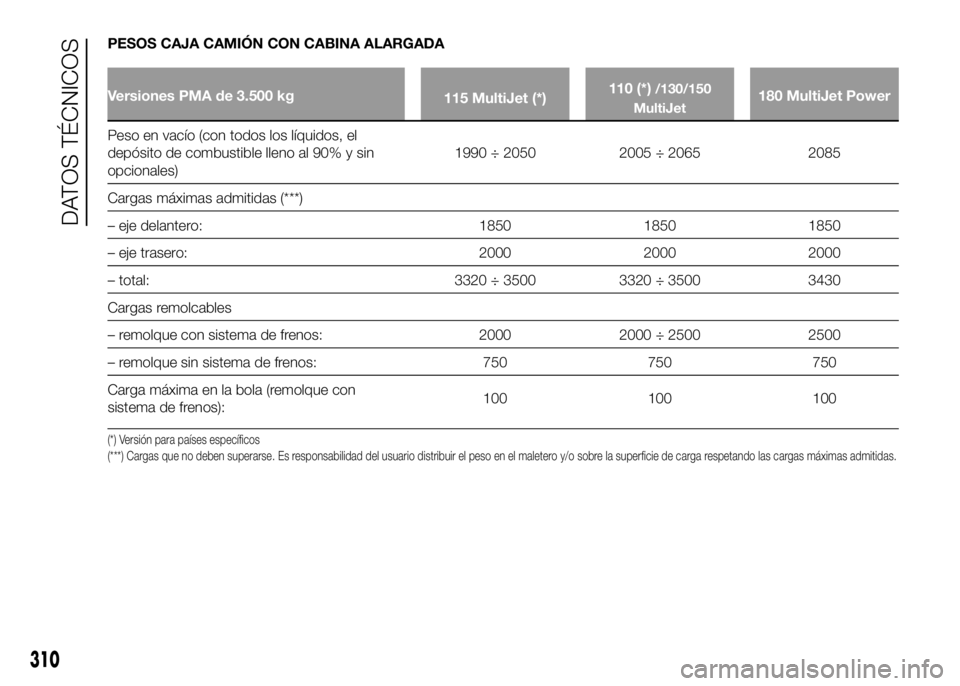

PESOS CAJA CAMIÓN CON CABINA ALARGADA
Versiones PMA de 3.500 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1990 ÷ 2050 2005 ÷ 2065 2085
Cargas máximas admitidas (***)
– eje delantero: 1850 1850 1850
– eje trasero: 2000 2000 2000
– total: 3320 ÷ 3500 3320 ÷ 3500 3430
Cargas remolcables
– remolque con sistema de frenos: 2000 2000 ÷ 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Versión para países específicos
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
310
DATOS TÉCNICOS

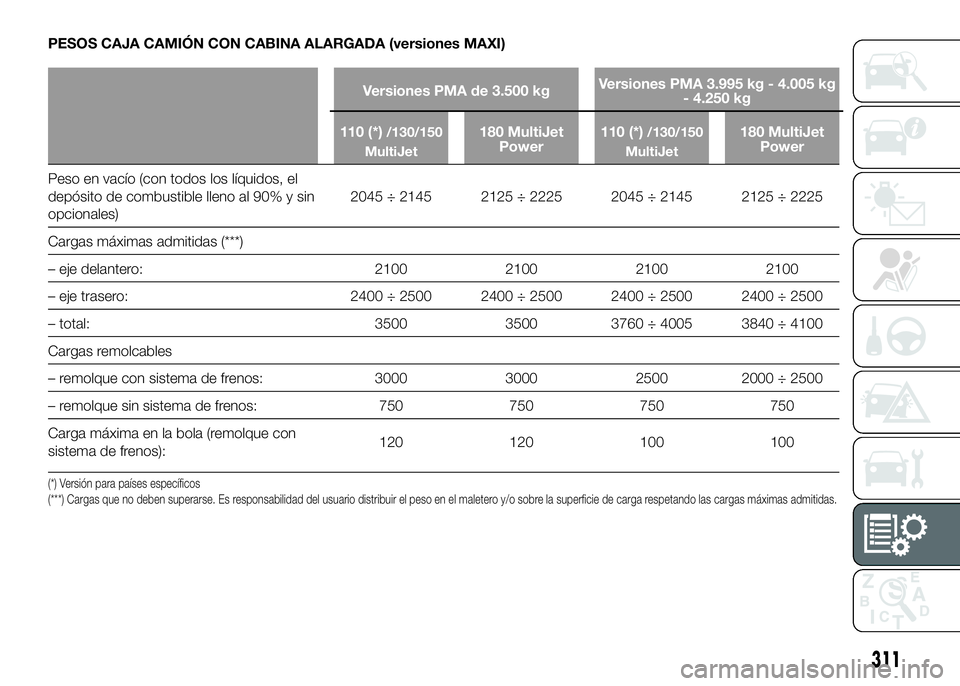

PESOS CAJA CAMIÓN CON CABINA ALARGADA (versiones MAXI)
Versiones PMA de 3.500 kgVersiones PMA 3.995 kg - 4.005 kg
- 4.250 kg
110 (*)
/130/150
MultiJet180 MultiJet
Power110 (*)/130/150
MultiJet180 MultiJet
Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)2045 ÷ 2145 2125 ÷ 2225 2045 ÷ 2145 2125 ÷ 2225
Cargas máximas admitidas (***)
– eje delantero: 2100 2100 2100 2100
– eje trasero: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– total: 3500 3500 3760 ÷ 4005 3840 ÷ 4100
Cargas remolcables
– remolque con sistema de frenos: 3000 3000 2500 2000 ÷ 2500
– remolque sin sistema de frenos: 750 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):120 120 100 100
(*) Versión para países específicos
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
311

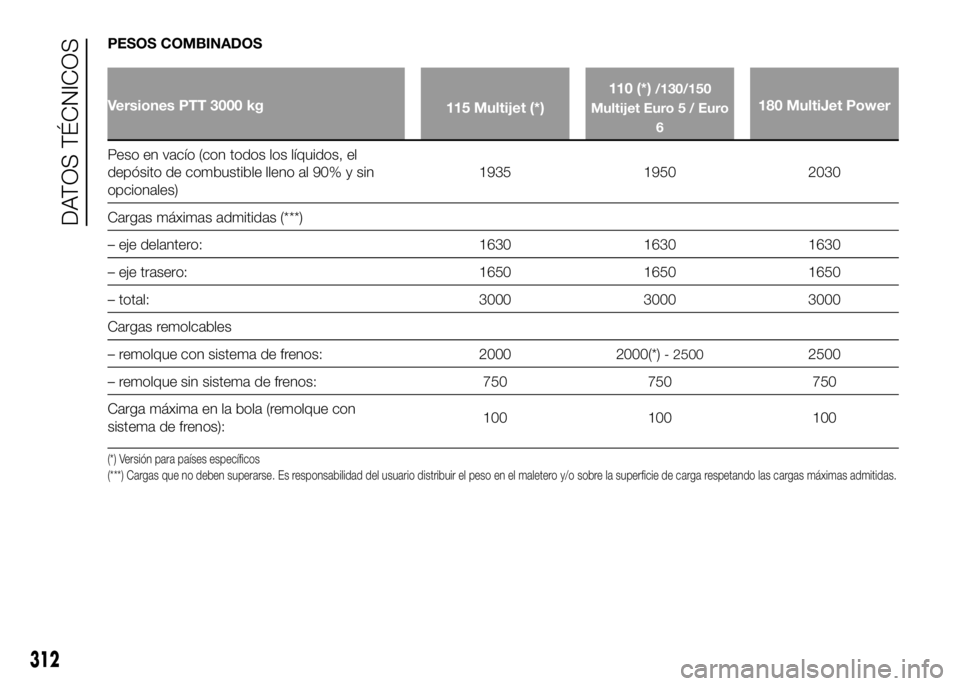

PESOS COMBINADOS
Versiones PTT 3000 kg
115 Multijet (*)110 (*)
/130/150
Multijet Euro 5 / Euro
6
180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1935 1950 2030
Cargas máximas admitidas (***)
– eje delantero: 1630 1630 1630
– eje trasero: 1650 1650 1650
– total: 3000 3000 3000
Cargas remolcables
– remolque con sistema de frenos: 2000 2000(*)
- 25002500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Versión para países específicos
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
312
DATOS TÉCNICOS

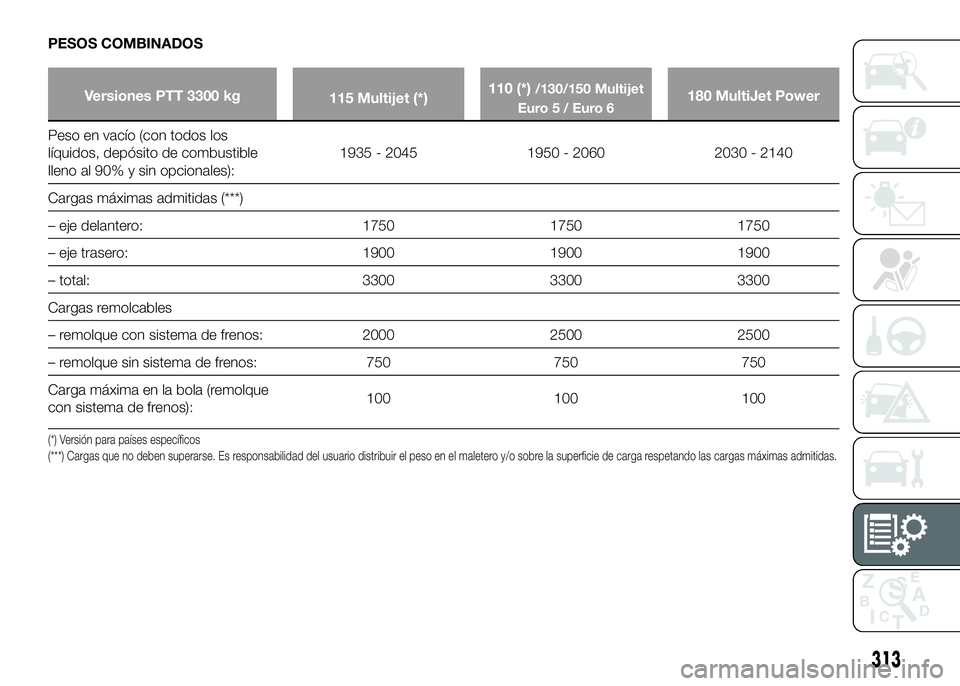

PESOS COMBINADOS
Versiones PTT 3300 kg
115 Multijet (*)110 (*)/130/150 Multijet
Euro 5 / Euro 6180 MultiJet Power
Peso en vacío (con todos los
líquidos, depósito de combustible
lleno al 90% y sin opcionales):1935 - 2045 1950 - 2060 2030 - 2140
Cargas máximas admitidas (***)
– eje delantero: 1750 1750 1750
– eje trasero: 1900 1900 1900
– total: 3300 3300 3300
Cargas remolcables
– remolque con sistema de frenos: 2000 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque
con sistema de frenos):100 100 100
(*) Versión para países específicos
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
313

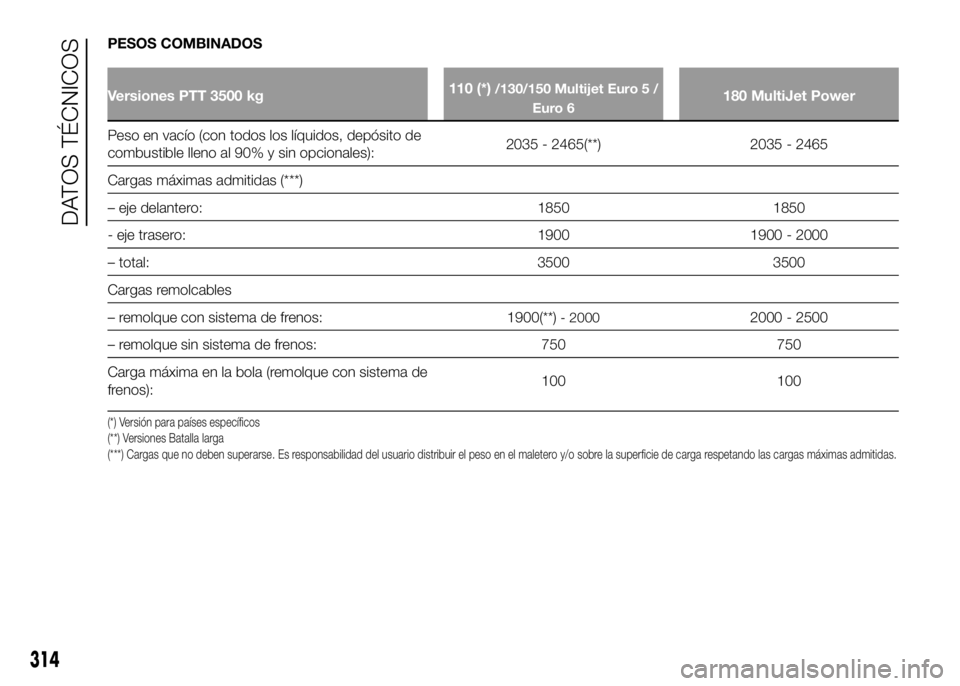

PESOS COMBINADOS
Versiones PTT 3500 kg110 (*)/130/150 Multijet Euro 5 /
Euro 6180 MultiJet Power
Peso en vacío (con todos los líquidos, depósito de
combustible lleno al 90% y sin opcionales):2035 - 2465(**) 2035 - 2465
Cargas máximas admitidas (***)
– eje delantero: 1850 1850
- eje trasero: 1900 1900 - 2000
– total: 3500 3500
Cargas remolcables
– remolque con sistema de frenos: 1900(**)
- 20002000 - 2500
– remolque sin sistema de frenos: 750 750
Carga máxima en la bola (remolque con sistema de
frenos):100 100
(*) Versión para países específicos
(**) Versiones Batalla larga
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
314
DATOS TÉCNICOS

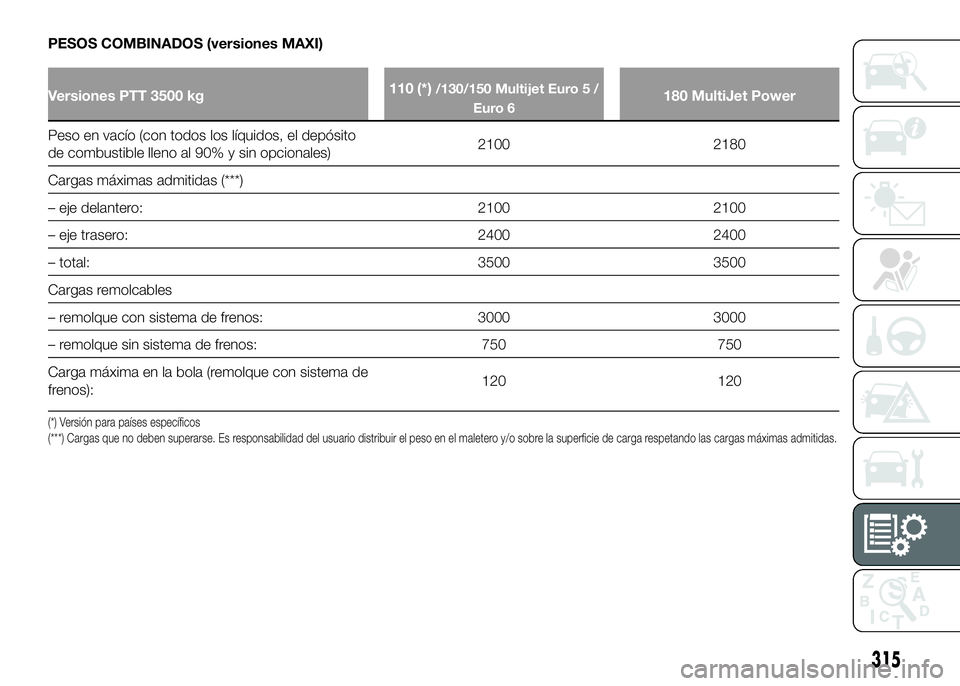

PESOS COMBINADOS (versiones MAXI)
Versiones PTT 3500 kg110 (*)/130/150 Multijet Euro 5 /
Euro 6180 MultiJet Power
Peso en vacío (con todos los líquidos, el depósito
de combustible lleno al 90% y sin opcionales)2100 2180
Cargas máximas admitidas (***)
– eje delantero: 2100 2100
– eje trasero: 2400 2400
– total: 3500 3500
Cargas remolcables
– remolque con sistema de frenos: 3000 3000
– remolque sin sistema de frenos: 750 750
Carga máxima en la bola (remolque con sistema de
frenos):120 120
(*) Versión para países específicos
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
315

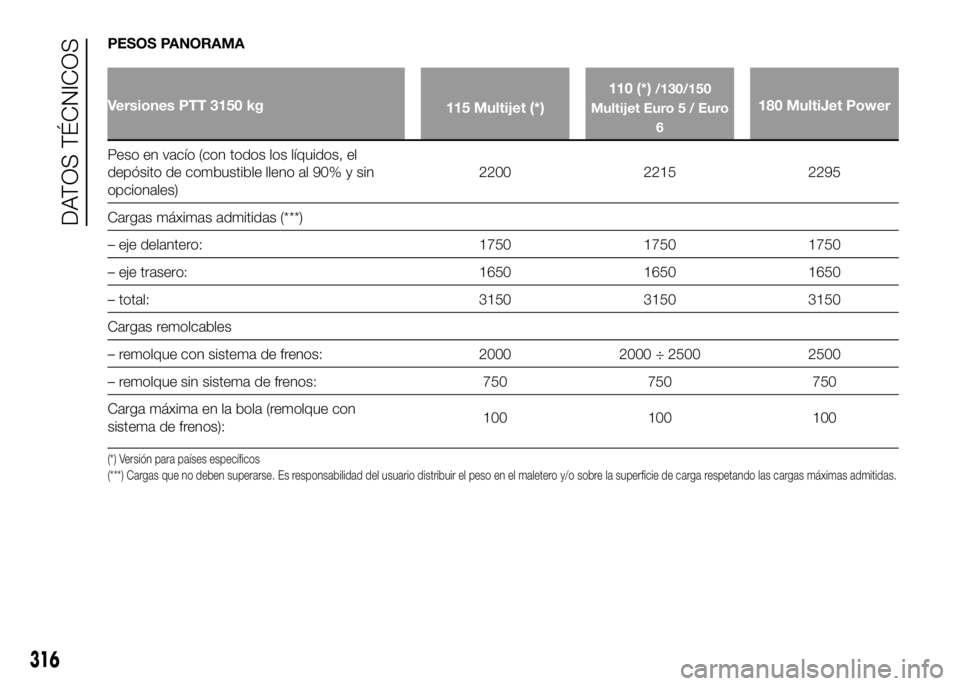

PESOS PANORAMA
Versiones PTT 3150 kg
115 Multijet (*)110 (*)
/130/150
Multijet Euro 5 / Euro
6
180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)2200 2215 2295
Cargas máximas admitidas (***)
– eje delantero: 1750 1750 1750
– eje trasero: 1650 1650 1650
– total: 3150 3150 3150
Cargas remolcables
– remolque con sistema de frenos: 2000 2000 ÷ 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Versión para países específicos
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
316
