FIAT DUCATO BASE CAMPER 2016 Manual de Empleo y Cuidado (in Spanish)

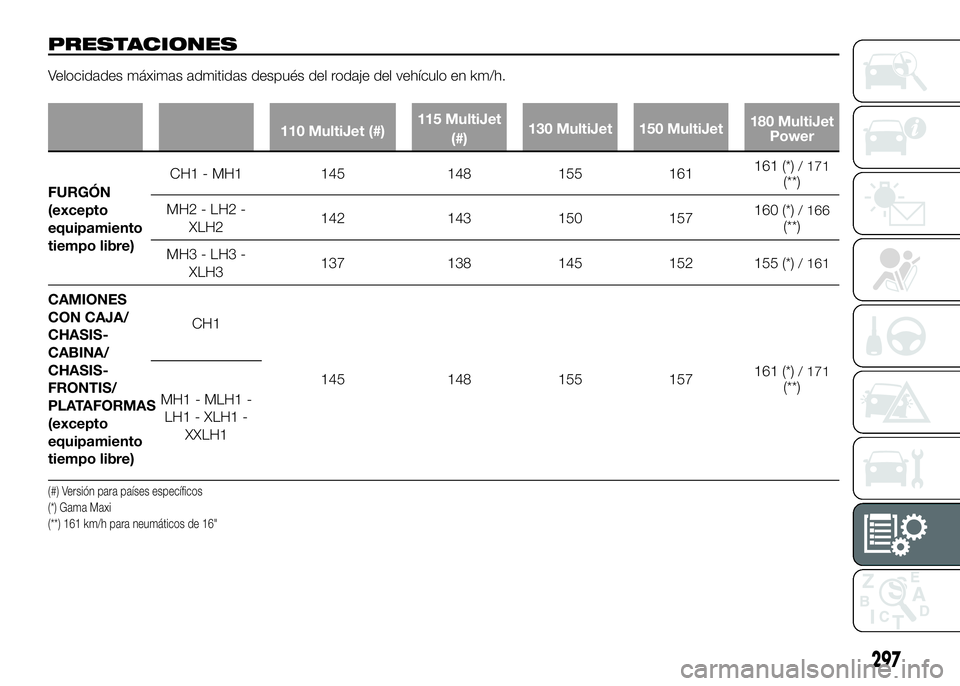

PRESTACIONES
Velocidades máximas admitidas después del rodaje del vehículo en km/h.
110 MultiJet (#)115 MultiJet
(#)130 MultiJet 150 MultiJet180 MultiJet
Power
FURGÓN
(excepto
equipamiento
tiempo libre)CH1 - MH1 145 148 155 161161 (*)
/ 171(**)
MH2 - LH2 -
XLH2142 143 150 157160 (*)
/ 166(**)
MH3 - LH3 -
XLH3137 138 145 152 155 (*)
/ 161
CAMIONES
CON CAJA/
CHASIS-
CABINA/
CHASIS-
FRONTIS/
PLATAFORMAS
(excepto
equipamiento
tiempo libre)CH1
145 148 155 157161 (*)
/ 171(**)
MH1 - MLH1 -
LH1 - XLH1 -
XXLH1
(#) Versión para países específicos
(*) Gama Maxi
(**) 161 km/h para neumáticos de 16"
297

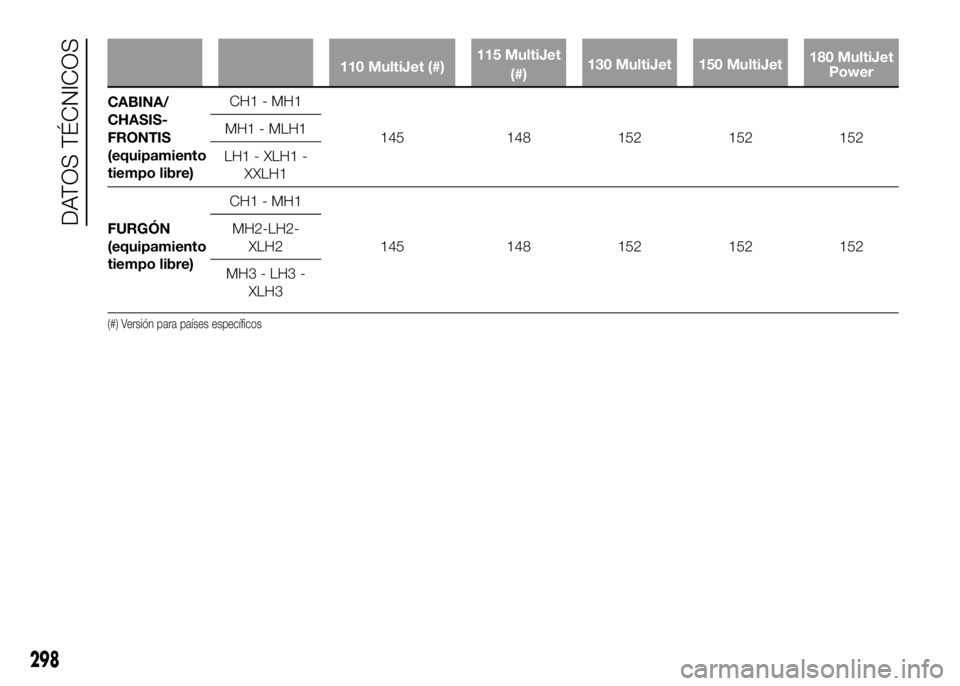

110 MultiJet (#)115 MultiJet
(#)130 MultiJet 150 MultiJet180 MultiJet
Power
CABINA/
CHASIS-
FRONTIS
(equipamiento
tiempo libre)CH1 - MH1
145 148 152 152 152 MH1 - MLH1
LH1 - XLH1 -
XXLH1
FURGÓN
(equipamiento
tiempo libre)CH1 - MH1
145 148 152 152 152 MH2-LH2-
XLH2
MH3 - LH3 -
XLH3
(#) Versión para países específicos
298
DATOS TÉCNICOS

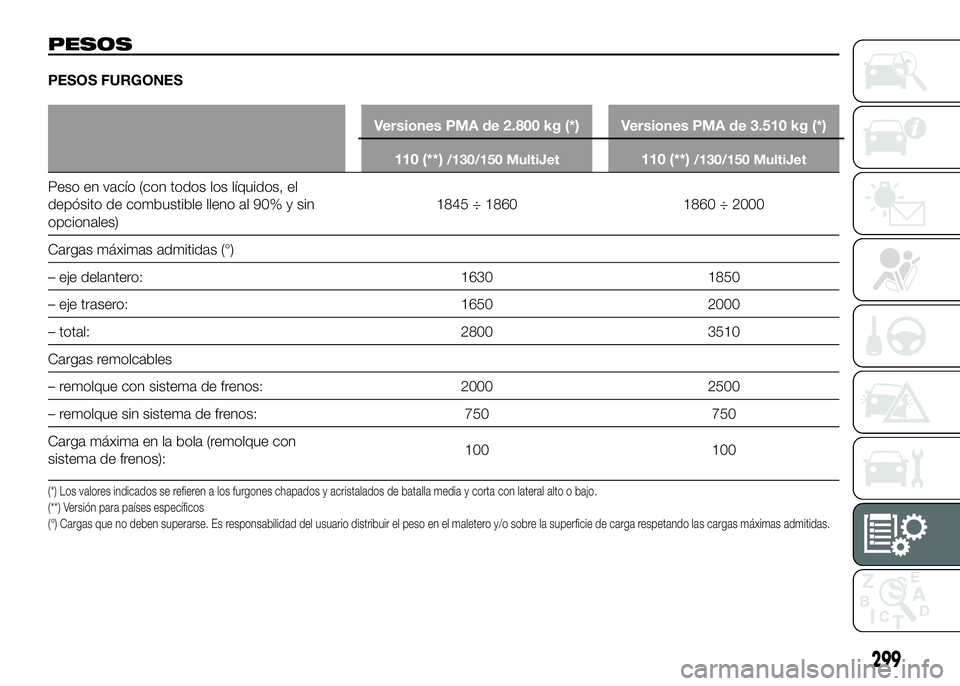

PESOS
PESOS FURGONES
Versiones PMA de 2.800 kg (*) Versiones PMA de 3.510 kg (*)
110 (**)
/130/150 MultiJet110 (**)/130/150 MultiJet
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1845 ÷ 1860 1860 ÷ 2000
Cargas máximas admitidas (°)
– eje delantero: 1630 1850
– eje trasero: 1650 2000
– total: 2800 3510
Cargas remolcables
– remolque con sistema de frenos: 2000 2500
– remolque sin sistema de frenos: 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100
(*) Los valores indicados se refieren a los furgones chapados y acristalados de batalla media y corta con lateral alto o bajo.
(**) Versión para países específicos
(°) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
299

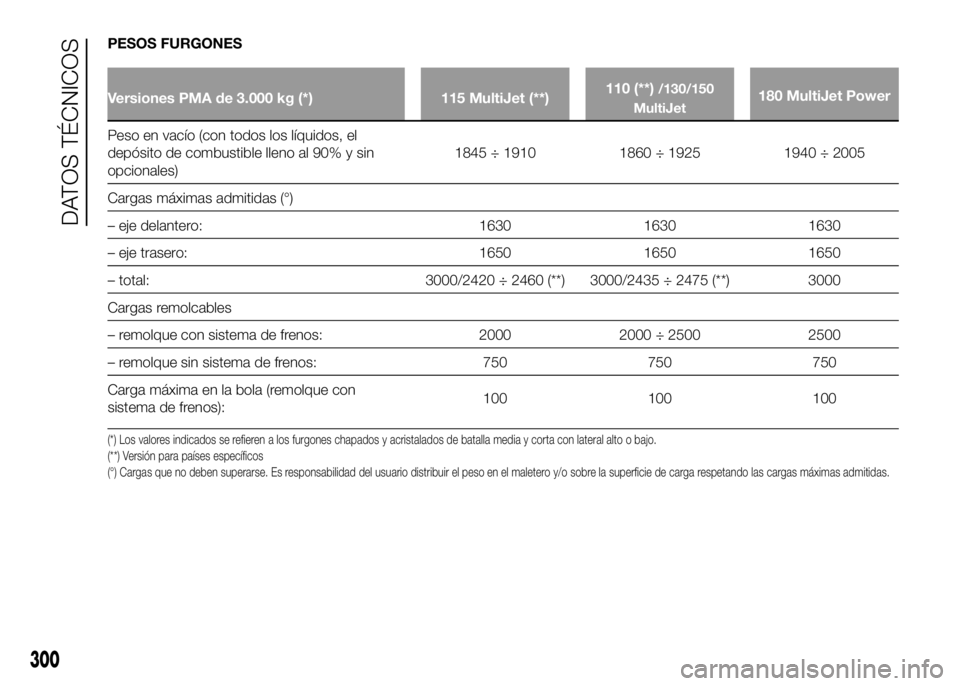

PESOS FURGONES
Versiones PMA de 3.000 kg (*) 115 MultiJet (**)110 (**)/130/150
MultiJet180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1845 ÷ 1910 1860 ÷ 1925 1940 ÷ 2005
Cargas máximas admitidas (°)
– eje delantero: 1630 1630 1630
– eje trasero: 1650 1650 1650
– total: 3000/2420 ÷ 2460 (**) 3000/2435 ÷ 2475 (**) 3000
Cargas remolcables
– remolque con sistema de frenos: 2000 2000 ÷ 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Los valores indicados se refieren a los furgones chapados y acristalados de batalla media y corta con lateral alto o bajo.
(**) Versión para países específicos
(°) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
300
DATOS TÉCNICOS

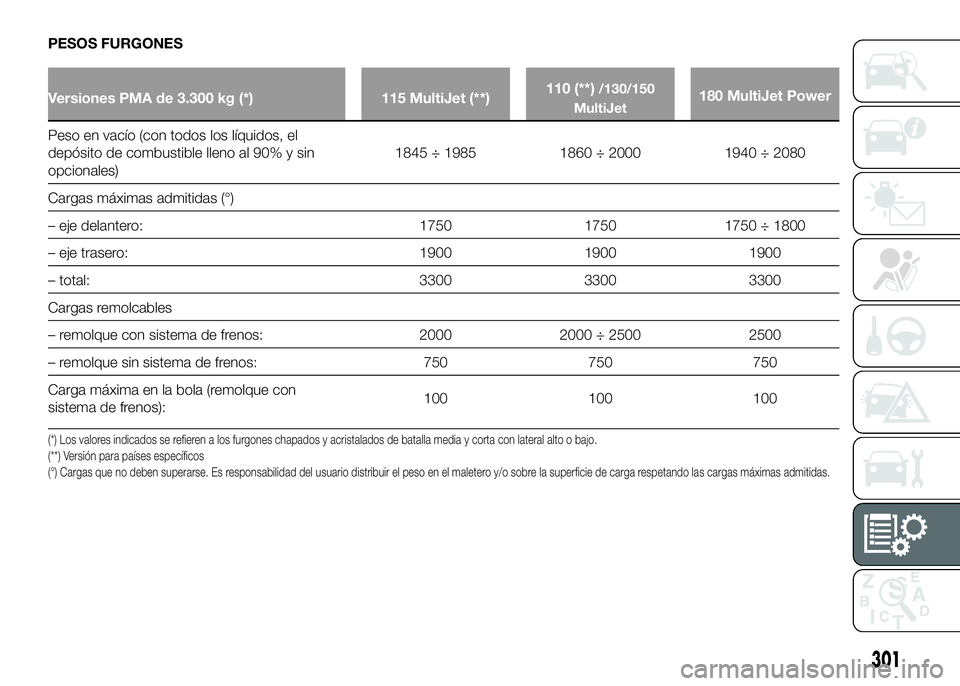

PESOS FURGONES
Versiones PMA de 3.300 kg (*) 115 MultiJet (**)110 (**)/130/150
MultiJet180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1845 ÷ 1985 1860 ÷ 2000 1940 ÷ 2080
Cargas máximas admitidas (°)
– eje delantero: 1750 1750 1750 ÷ 1800
– eje trasero: 1900 1900 1900
– total: 3300 3300 3300
Cargas remolcables
– remolque con sistema de frenos: 2000 2000 ÷ 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Los valores indicados se refieren a los furgones chapados y acristalados de batalla media y corta con lateral alto o bajo.
(**) Versión para países específicos
(°) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
301

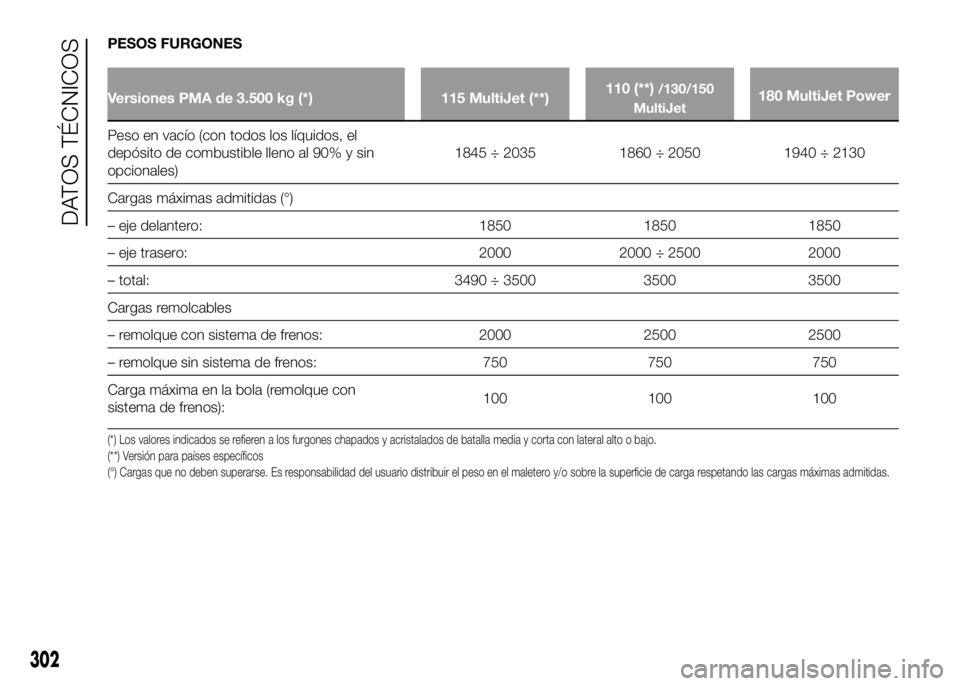

PESOS FURGONES
Versiones PMA de 3.500 kg (*) 115 MultiJet (**)110 (**)/130/150
MultiJet180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1845 ÷ 2035 1860 ÷ 2050 1940 ÷ 2130
Cargas máximas admitidas (°)
– eje delantero: 1850 1850 1850
– eje trasero: 2000 2000 ÷ 2500 2000
– total: 3490 ÷ 3500 3500 3500
Cargas remolcables
– remolque con sistema de frenos: 2000 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Los valores indicados se refieren a los furgones chapados y acristalados de batalla media y corta con lateral alto o bajo.
(**) Versión para países específicos
(°) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
302
DATOS TÉCNICOS

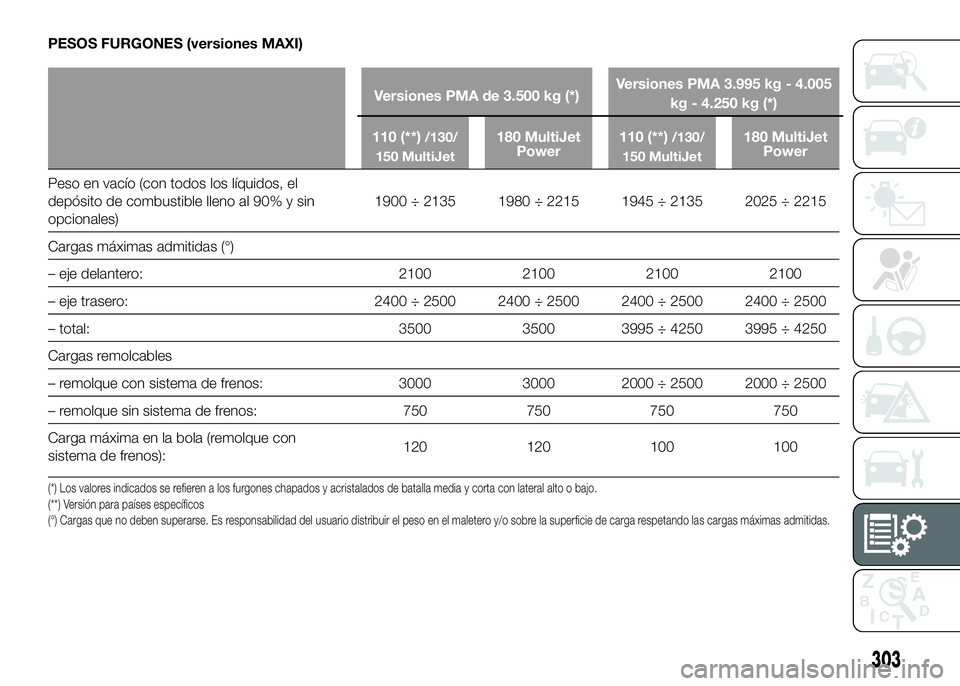

PESOS FURGONES (versiones MAXI)
Versiones PMA de 3.500 kg (*)Versiones PMA 3.995 kg - 4.005
kg - 4.250 kg (*)
110 (**)
/130/
150 MultiJet180 MultiJet
Power110 (**)/130/
150 MultiJet180 MultiJet
Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1900 ÷ 2135 1980 ÷ 2215 1945 ÷ 2135 2025 ÷ 2215
Cargas máximas admitidas (°)
– eje delantero: 2100 2100 2100 2100
– eje trasero: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– total: 3500 3500 3995 ÷ 4250 3995 ÷ 4250
Cargas remolcables
– remolque con sistema de frenos: 3000 3000 2000 ÷ 2500 2000 ÷ 2500
– remolque sin sistema de frenos: 750 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):120 120 100 100
(*) Los valores indicados se refieren a los furgones chapados y acristalados de batalla media y corta con lateral alto o bajo.
(**) Versión para países específicos
(°) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
303

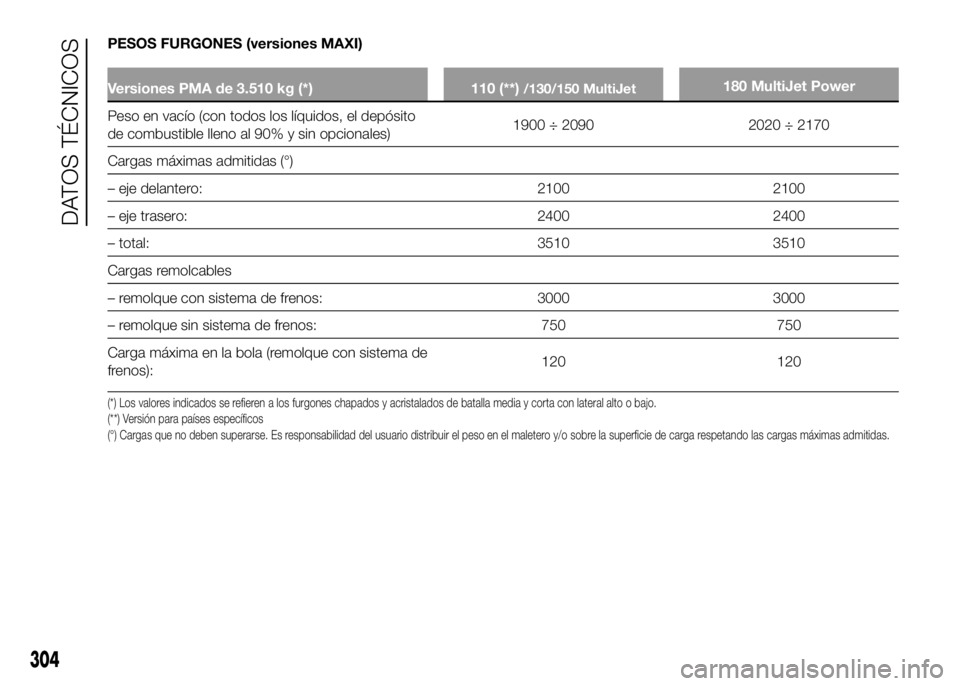

PESOS FURGONES (versiones MAXI)
Versiones PMA de 3.510 kg (*) 110 (**)/130/150 MultiJet180 MultiJet Power
Peso en vacío (con todos los líquidos, el depósito
de combustible lleno al 90% y sin opcionales)1900 ÷ 2090 2020 ÷ 2170
Cargas máximas admitidas (°)
– eje delantero: 2100 2100
– eje trasero: 2400 2400
– total: 3510 3510
Cargas remolcables
– remolque con sistema de frenos: 3000 3000
– remolque sin sistema de frenos: 750 750
Carga máxima en la bola (remolque con sistema de
frenos):120 120
(*) Los valores indicados se refieren a los furgones chapados y acristalados de batalla media y corta con lateral alto o bajo.
(**) Versión para países específicos
(°) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
304
DATOS TÉCNICOS

PESOS CAMIÓN CAJA
Versiones PMA de 3.000 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1795 ÷ 1875 1810 ÷ 1890 1890 ÷ 1935
Cargas máximas admitidas (***)
– eje delantero: 1630 1630 1630
– eje trasero: 1650 1650 1650
– total: 2935 ÷ 3000 2935 ÷ 3000 3000
Cargas remolcables
– remolque con sistema de frenos: 2000 2000 ÷ 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Versión para países específicos
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
305

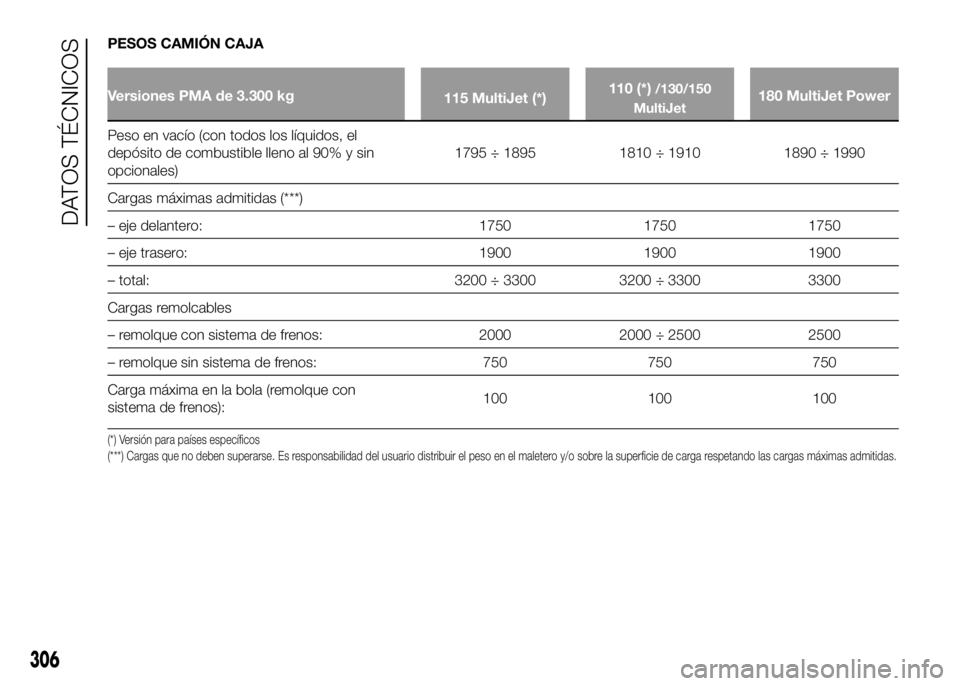

PESOS CAMIÓN CAJA
Versiones PMA de 3.300 kg
115 MultiJet (*)110 (*)/130/150
MultiJet180 MultiJet Power
Peso en vacío (con todos los líquidos, el
depósito de combustible lleno al 90% y sin
opcionales)1795 ÷ 1895 1810 ÷ 1910 1890 ÷ 1990
Cargas máximas admitidas (***)
– eje delantero: 1750 1750 1750
– eje trasero: 1900 1900 1900
– total: 3200 ÷ 3300 3200 ÷ 3300 3300
Cargas remolcables
– remolque con sistema de frenos: 2000 2000 ÷ 2500 2500
– remolque sin sistema de frenos: 750 750 750
Carga máxima en la bola (remolque con
sistema de frenos):100 100 100
(*) Versión para países específicos
(***) Cargas que no deben superarse. Es responsabilidad del usuario distribuir el peso en el maletero y/o sobre la superficie de carga respetando las cargas máximas admitidas.
306
