FIAT DUCATO BASE CAMPER 2017 Instrukcja obsługi (in Polish)

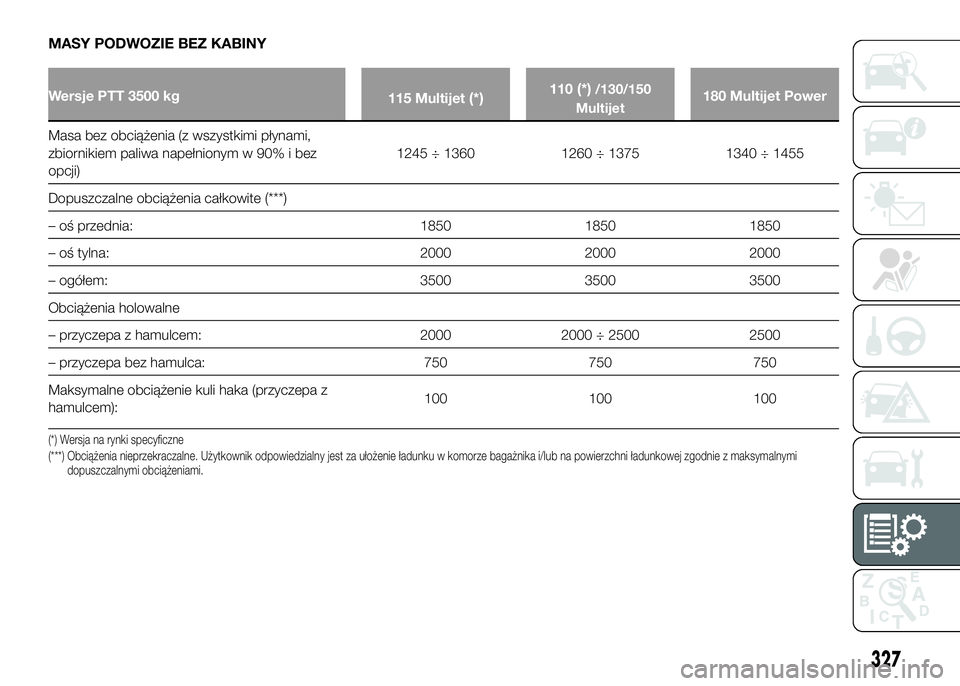

MASY PODWOZIE BEZ KABINY
Wersje PTT 3500 kg
115 Multijet(*)110(*)/130/150
Multijet180 Multijet Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Dopuszczalne obciążenia całkowite
(***)
– oś przednia: 1850 1850 1850
– oś tylna: 2000 2000 2000
– ogółem: 3500 3500 3500
Obciążenia holowalne
– przyczepa z hamulcem: 2000 2000 ÷ 2500 2500
– przyczepa bez hamulca: 750 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 100 100
(*) Wersja na rynki specyficzne
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z maksymalnymi
dopuszczalnymi obciążeniami.
327

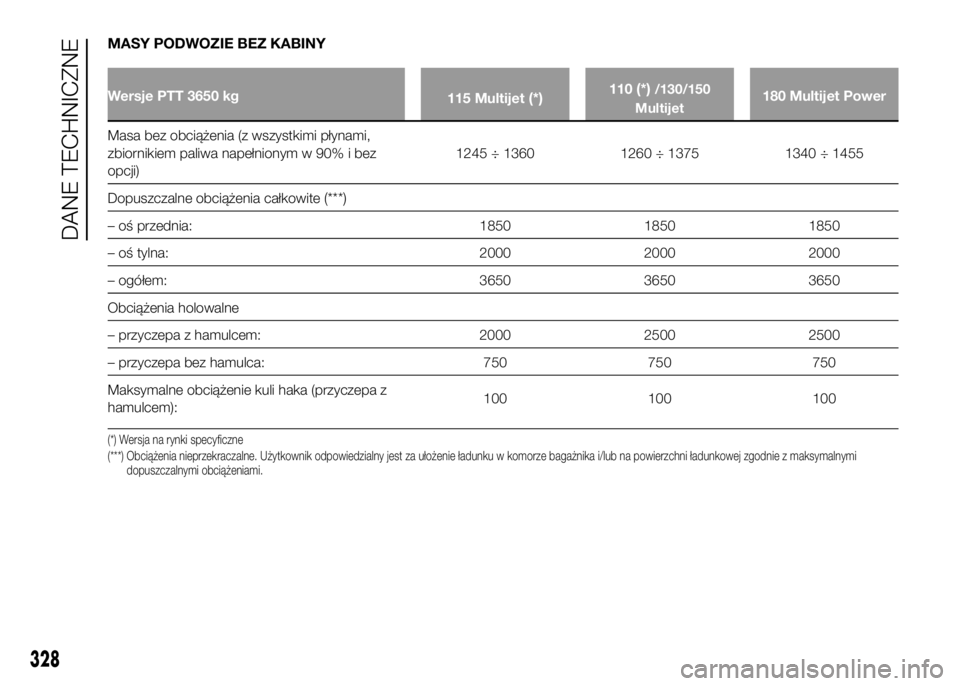

MASY PODWOZIE BEZ KABINY
Wersje PTT 3650 kg
115 Multijet(*)110(*)/130/150
Multijet180 Multijet Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Dopuszczalne obciążenia całkowite
(***)
– oś przednia: 1850 1850 1850
– oś tylna: 2000 2000 2000
– ogółem: 3650 3650 3650
Obciążenia holowalne
– przyczepa z hamulcem: 2000 2500 2500
– przyczepa bez hamulca: 750 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 100 100
(*) Wersja na rynki specyficzne
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z maksymalnymi
dopuszczalnymi obciążeniami.
328
DANE TECHNICZNE

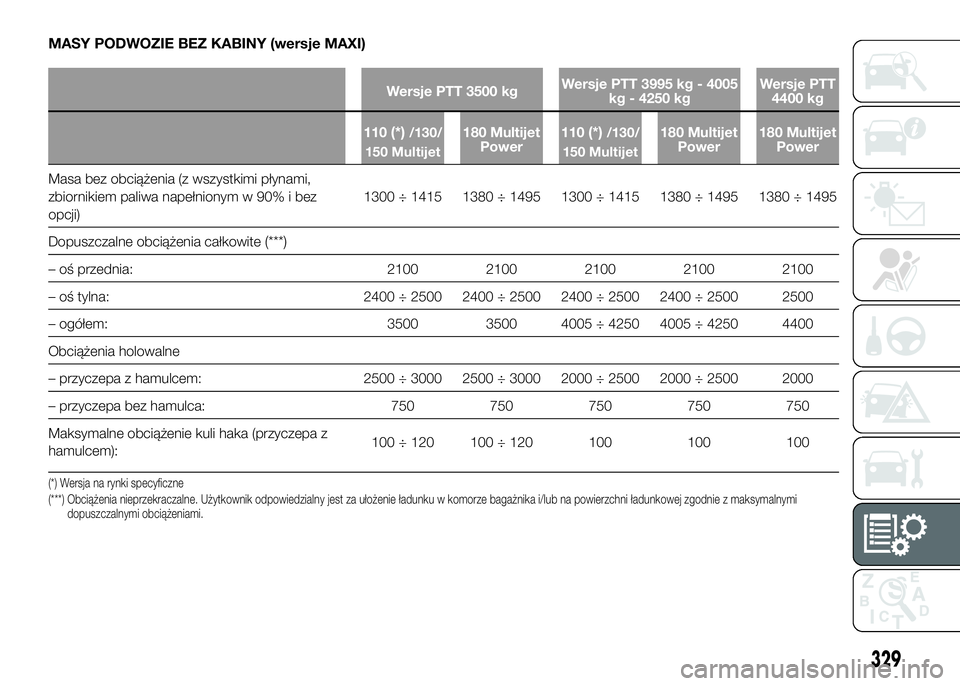

MASY PODWOZIE BEZ KABINY (wersje MAXI)
Wersje PTT 3500 kgWersje PTT 3995 kg - 4005
kg - 4250 kgWersje PTT
4400 kg
110
(*)/130/
150 Multijet180 Multijet
Power110(*)/130/
150 Multijet180 Multijet
Power180 Multijet
Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1300 ÷ 1415 1380 ÷ 1495 1300 ÷ 1415 1380 ÷ 1495 1380 ÷ 1495
Dopuszczalne obciążenia całkowite
(***)
– oś przednia: 2100 2100 2100 2100 2100
– oś tylna: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2500
– ogółem: 3500 3500 4005 ÷ 4250 4005 ÷ 4250 4400
Obciążenia holowalne
– przyczepa z hamulcem: 2500 ÷ 3000 2500 ÷ 3000 2000 ÷ 2500 2000 ÷ 2500 2000
– przyczepa bez hamulca: 750 750 750 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 ÷ 120 100 ÷ 120 100 100 100
(*) Wersja na rynki specyficzne
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z maksymalnymi
dopuszczalnymi obciążeniami.
329

MASY PODWOZIE Z KABINĄ
Wersje PTT 3000 kg
115 Multijet(*)110(*)/130/150
Multijet180 Multijet Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1545 ÷ 1660 1605 ÷ 1675 1685 ÷ 1755
Dopuszczalne obciążenia całkowite
(**)
– oś przednia: 1630 1630 1630
– oś tylna: 1650 1650 1650
– ogółem: 3000 3000 3000
Obciążenia holowalne
– przyczepa z hamulcem: 2000 2500 2500
– przyczepa bez hamulca: 750 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 100 100
(*) Wersja na rynki specyficzne
(**) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z maksymalnymi
dopuszczalnymi obciążeniami.
330
DANE TECHNICZNE

MASY PODWOZIE Z KABINĄ
Wersje PTT 3300 kg
115 Multijet(*)110(*)/130/150
Multijet180 Multijet Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1545 ÷ 1660 1605 ÷ 1675 1640 ÷ 1755
Dopuszczalne obciążenia całkowite
(**)
– oś przednia: 1750 1750 1750
– oś tylna: 1900 1900 1900
– ogółem: 3300 3300 3300
Obciążenia holowalne
– przyczepa z hamulcem: 2000 2500 2500
– przyczepa bez hamulca: 750 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 100 100
(*) Wersja na rynki specyficzne
(**) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z maksymalnymi
dopuszczalnymi obciążeniami.
331

MASY PODWOZIE Z KABINĄ
Wersje PTT 3500 kg
115 Multijet(*)110(*)/130/150
Multijet180 Multijet Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1545 - 1660 1605 ÷ 1675 1640 ÷ 1675
Dopuszczalne obciążenia całkowite
(**)
– oś przednia: 1850 1850 1850
– oś tylna: 2000 2000 2000
– ogółem: 3500 3500 3500
Obciążenia holowalne
– przyczepa z hamulcem: 2000 2500 2500
– przyczepa bez hamulca: 750 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 100 100
(*) Wersja na rynki specyficzne
(**) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z maksymalnymi
dopuszczalnymi obciążeniami.
332
DANE TECHNICZNE

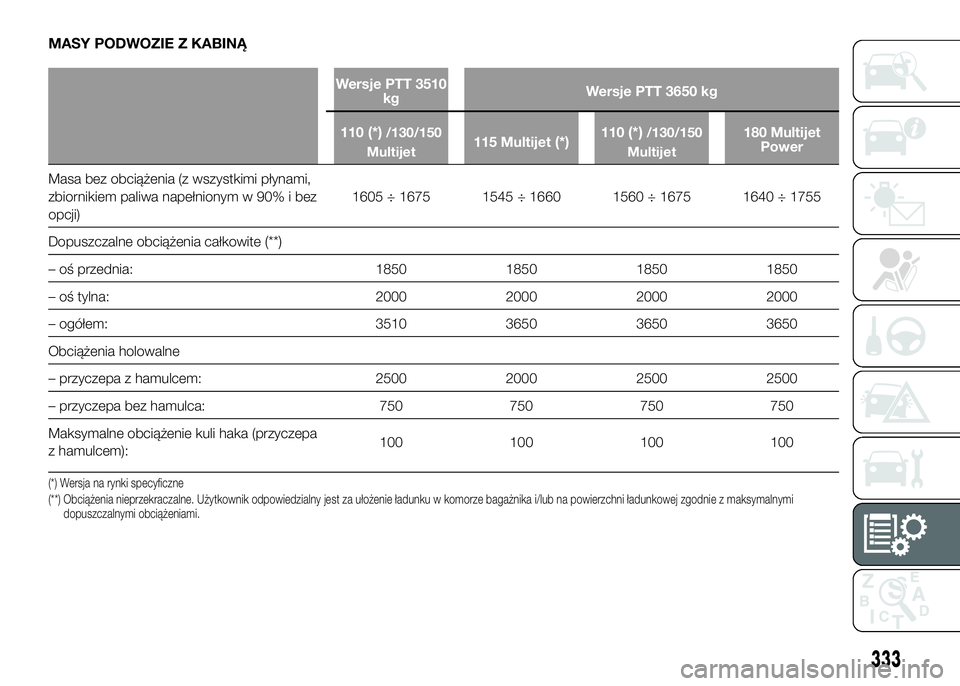

MASY PODWOZIE Z KABINĄ
Wersje PTT 3510
kgWersje PTT 3650 kg
110
(*)/130/150
Multijet115 Multijet(*)110(*)/130/150
Multijet180 Multijet
Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1605 ÷ 1675 1545 ÷ 1660 1560 ÷ 1675 1640 ÷ 1755
Dopuszczalne obciążenia całkowite
(**)
– oś przednia: 1850 1850 1850 1850
– oś tylna: 2000 2000 2000 2000
– ogółem: 3510 3650 3650 3650
Obciążenia holowalne
– przyczepa z hamulcem: 2500 2000 2500 2500
– przyczepa bez hamulca: 750 750 750 750
Maksymalne obciążenie kuli haka (przyczepa
z hamulcem):100 100 100 100
(*) Wersja na rynki specyficzne
(**) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z maksymalnymi
dopuszczalnymi obciążeniami.
333

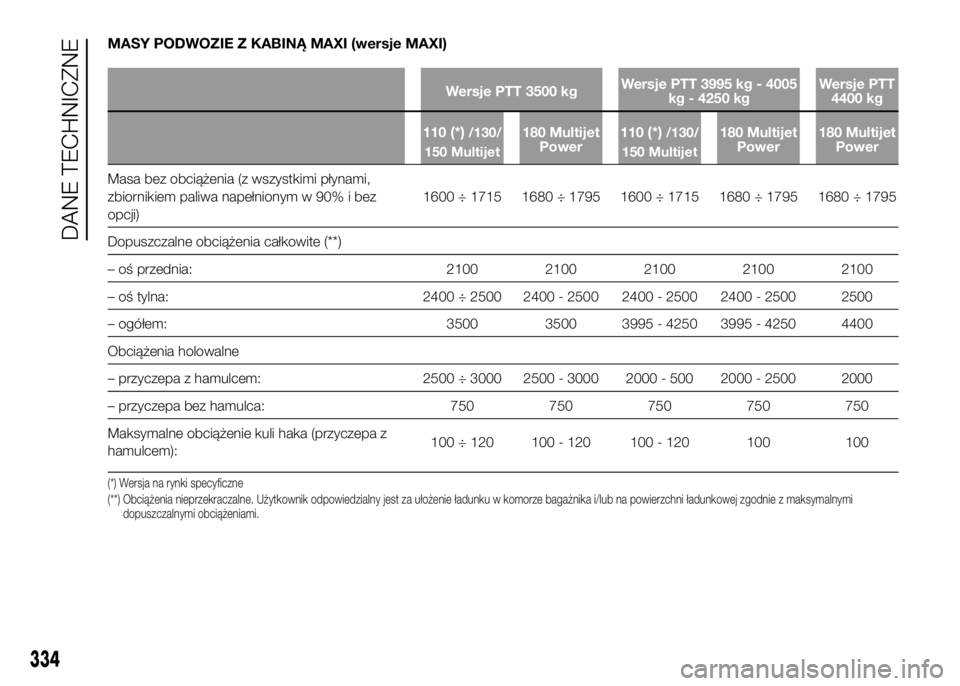

MASY PODWOZIE Z KABINĄ MAXI (wersje MAXI)
Wersje PTT 3500 kgWersje PTT 3995 kg - 4005
kg - 4250 kgWersje PTT
4400 kg
110
(*)/130/
150 Multijet180 Multijet
Power110(*)/130/
150 Multijet180 Multijet
Power180 Multijet
Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1600 ÷ 1715 1680 ÷ 1795 1600 ÷ 1715 1680 ÷ 1795 1680 ÷ 1795
Dopuszczalne obciążenia całkowite
(**)
– oś przednia: 2100 2100 2100 2100 2100
– oś tylna: 2400 ÷ 2500 2400 - 2500 2400 - 2500 2400 - 2500 2500
– ogółem: 3500 3500 3995 - 4250 3995 - 4250 4400
Obciążenia holowalne
– przyczepa z hamulcem: 2500 ÷ 3000 2500 - 3000 2000 - 500 2000 - 2500 2000
– przyczepa bez hamulca: 750 750 750 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 ÷ 120 100 - 120 100 - 120 100 100
(*) Wersja na rynki specyficzne
(**) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z maksymalnymi
dopuszczalnymi obciążeniami.
334
DANE TECHNICZNE

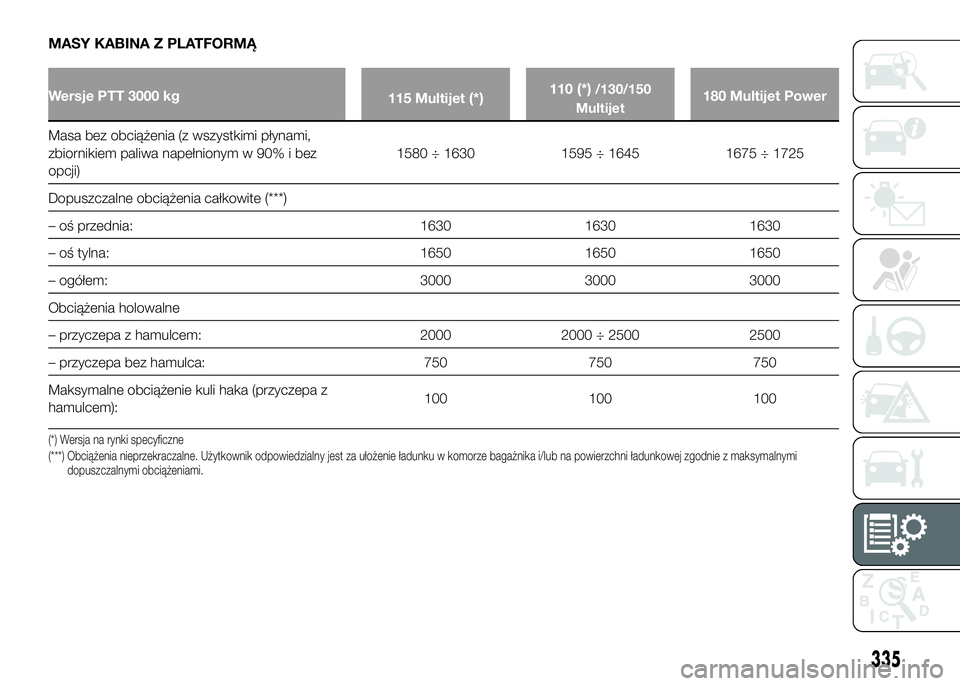

MASY KABINA Z PLATFORMĄ
Wersje PTT 3000 kg
115 Multijet(*)110(*)/130/150
Multijet180 Multijet Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Dopuszczalne obciążenia całkowite
(***)
– oś przednia: 1630 1630 1630
– oś tylna: 1650 1650 1650
– ogółem: 3000 3000 3000
Obciążenia holowalne
– przyczepa z hamulcem: 2000 2000 ÷ 2500 2500
– przyczepa bez hamulca: 750 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 100 100
(*) Wersja na rynki specyficzne
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z maksymalnymi
dopuszczalnymi obciążeniami.
335

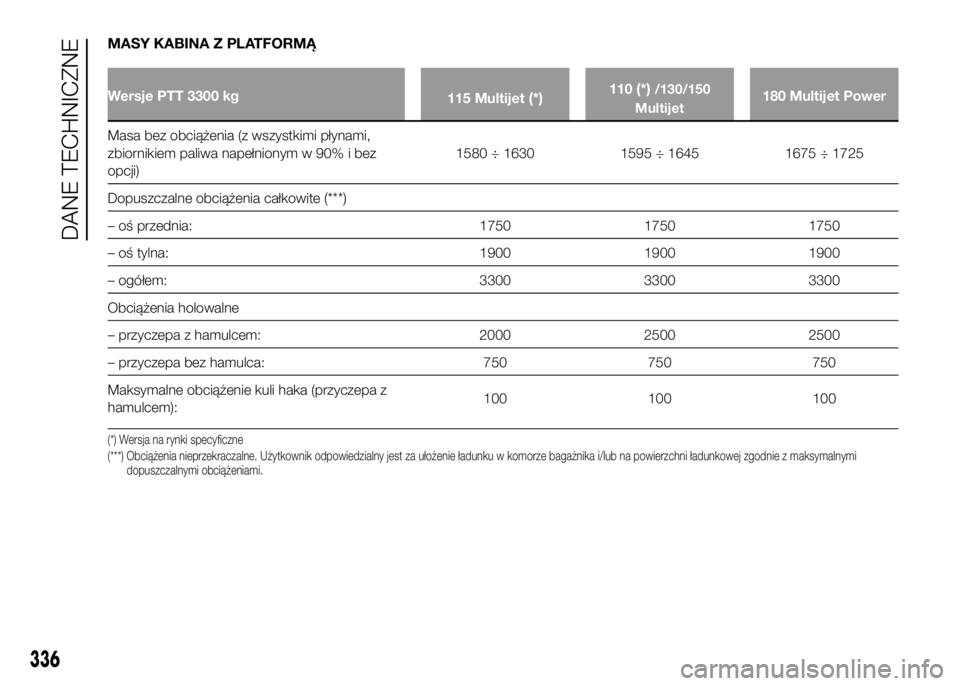

MASY KABINA Z PLATFORMĄ
Wersje PTT 3300 kg
115 Multijet(*)110(*)/130/150
Multijet180 Multijet Power
Masa bez obciążenia (z wszystkimi płynami,
zbiornikiem paliwa napełnionym w 90% i bez
opcji)1580 ÷ 1630 1595 ÷ 1645 1675 ÷ 1725
Dopuszczalne obciążenia całkowite
(***)
– oś przednia: 1750 1750 1750
– oś tylna: 1900 1900 1900
– ogółem: 3300 3300 3300
Obciążenia holowalne
– przyczepa z hamulcem: 2000 2500 2500
– przyczepa bez hamulca: 750 750 750
Maksymalne obciążenie kuli haka (przyczepa z
hamulcem):100 100 100
(*) Wersja na rynki specyficzne
(***) Obciążenia nieprzekraczalne. Użytkownik odpowiedzialny jest za ułożenie ładunku w komorze bagażnika i/lub na powierzchni ładunkowej zgodnie z maksymalnymi
dopuszczalnymi obciążeniami.
336
