FIAT DUCATO BASE CAMPER 2017 Libretto Uso Manutenzione (in Italian)

SEGGIOLINI RACCOMANDATI DA FIAT PROFESSIONAL PER IL SUO NUOVO
DUCATO
La Lineaccessori Fiat propone una gamma completa di seggiolini per bambini da fissare con la cintura di sicurezza a tre punti o
mediante gli attacchi Isofix.
95) 96) 97) 98)
Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 0+ –Seggiolino Baby One
Numero di omologazione:
E2404040076
Codice d'ordine Fiat: 71806549Si installa nel verso contrario a quello di marcia
utilizzando le sole cinture di sicurezza del veicolo
109
dalla nascita a 13 kg

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 1 –
Seggiolino G0/1
Numero di omologazione: E4
04443718
Codice d'ordine Fiat: 71805991
Può essere installato utilizzando le sole cinture di
sicurezza del veicolo (sia nel verso di marcia che
contro marcia) oppure gli attacchi ISOFIX del
veicolo.
Fiat Professional consiglia di installarlo,
utilizzando la piattaforma ISOFIX rivolta
all'indietro (RWF tipo "I" - da acquistare
separatamente), oppure la piattaforma ISOFIX
rivolta nel verso di marcia (FWF tipo "G" - da
acquistare separatamente), il poggiatesta rigido
(da acquistare separatamente) e gli attacchi
ISOFIX del veicolo.
Va installato sui posti posteriori esterni. ++
Piattaforma ISOFIX RWF tipo
"I" per G0/1
Codice d'ordine Fiat: 71806309
oppure
Piattaforma ISOFIX FWF tipo
"G" per G0/1
Codice d'ordine Fiat: 71806308
++
Poggiatesta rigido
Codice d'ordine: 71806648
110
SICUREZZA
da 9 fino a 18 kg

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo2–3
Seggiolino Junior Kidfix
Numero di omologazione: E4
04443721
Codice d'ordine Fiat: 71806570Si installa solo rivolto in avanti, utilizzando la
cintura di sicurezza a tre punti ed eventualmente
gli agganci Isofix, del veicolo.
Seduta Scout
Numero di omologazione: E4
04443718
Codice d'ordine Fiat: 71805372Si installa solo rivolto in avanti, utilizzando la
cintura di sicurezza a tre punti.
ATTENZIONE
95)Montare il seggiolino solo a veicolo fermo. Il seggiolino è correttamente ancorato alle staffe di predisposizione quando si percepiscono gli
scatti che accertano l'avvenuto aggancio. Attenersi in ogni caso alle istruzioni di montaggio, smontaggio e posizionamento, che il Costruttore
del seggiolino è tenuto a fornire con lo stesso.
96)Fiat Professional raccomanda di installare il seggiolino secondo le istruzioni obbligatoriamente allegate allo stesso.
97)Non utilizzare lo stesso ancoraggio inferiore per installare più di un sistema di protezione per bambini.
98)Se un seggiolino ISOFIX Universale non è fissato con tutti e tre gli ancoraggi, l seggiolino non sarà in grado di proteggere il bambino in
modo corretto. In caso di incidente il bambino potrebbe subire lesioni gravi anche mortali.
111
da 15 a 36 kg

SISTEMA DI
PROTEZIONE
SUPPLEMENTARE
(SRS) - AIR BAG
Il veicolo può essere dotato di:
air bag frontale per il guidatore;
air bag frontale per il passeggero;
air bag laterali anteriori per la
protezione di bacino e torace (Side bag)
di guidatore e passeggero;
air bag laterali per la protezione della
testa degli occupanti dei posti anteriori
(Window bag).
La posizione degli air bag è
contrassegnata, sul veicolo, dalla scritta
"AIRBAG" posta al centro del volante,
sulla plancia, sul rivestimento laterale
oppure su un'etichetta in prossimità del
punto di apertura dell'air bag.
AIR BAG FRONTALI
Gli air bag frontali proteggono gli
occupanti dei posti anteriori negli urti
frontali di severità medio-alta, mediante
l'interposizione del cuscino fra
l'occupante ed il volante o la plancia
portastrumenti.
La mancata attivazione degli air bag
nelle altre tipologie d'urto (laterale,
posteriore, ribaltamento, ecc…) non è
pertanto indice di malfunzionamento del
sistema.In caso di urto frontale una centralina
elettronica attiva, quando necessario, il
gonfiaggio del cuscino.
Il cuscino si gonfia istantaneamente,
ponendosi a protezione fra il corpo
degli occupanti anteriori e le strutture
che potrebbero causare lesioni;
immediatamente dopo il cuscino si
sgonfia.
Gli air bag frontali non sono sostitutivi,
ma complementari all'uso delle cinture
di sicurezza, che si raccomanda
sempre di indossare, come del resto
prescritto dalla legislazione in Europa e
nella maggior parte dei paesi
extraeuropei.
In caso d'urto una persona che non
indossa le cinture di sicurezza avanza e
può venire a contatto con il cuscino
ancora in fase di apertura. In questa
situazione risulta pregiudicata la
protezione offerta dal cuscino stesso.
Gli air bag frontali possono non attivarsi
nei seguenti casi:
urti frontali contro oggetti molto
deformabili, che non interessano la
superficie frontale del veicolo (ad
esempio urto del parafango contro il
guard rail);
incuneamento del veicolo sotto altri
veicoli o barriere protettive (ad esempio
sotto autocarri o guard rail); La
mancata attivazione nelle condizioni
sopra descritte è dovuta al fatto che gli
air bag potrebbero non offrire alcuna
protezione aggiuntiva rispetto alle
cinture di sicurezza e di conseguenza la
loro attivazione risulterebbe
inopportuna. La mancata attivazione in
questi casi non è pertanto indice di
malfunzionamento del sistema.
Gli air bag frontali lato guidatore e lato
passeggero sono studiati e tarati per
la migliore protezione di occupanti
dei posti anteriori che indossano le
cinture di sicurezza. Il loro volume
al momento del massimo gonfiaggio è
tale da riempire la maggior parte dello
spazio tra il volante ed il guidatore e tra
la plancia ed il passeggero.
In caso di urti frontali di bassa severità
(per i quali è sufficiente l'azione di
trattenimento esercitata dalle cinture di
sicurezza), gli air bag non si attivano.
È pertanto sempre necessario l'utilizzo
delle cinture di sicurezza, che in caso
di urto frontale assicurano comunque il
corretto posizionamento
dell'occupante.
112
SICUREZZA
99)

AIR BAG FRONTALE LATO
GUIDATORE
È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito
vano ubicato al centro del volante fig.
100.
AIR BAG FRONTALE LATO
PASSEGGERO
(per versioni/mercati, dove previsto)
È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito
vano ubicato nella plancia
portastrumenti fig. 101 e con maggior
volume rispetto a quello del lato
guidatore.AIR BAG FRONTALE LATO
PASSEGGERO E
SEGGIOLINI BAMBINI
100)
I seggiolini che si montano nel verso
contrario a quello di marcia non devono
MAIessere montati sul sedile anteriore
con airbag lato passeggero attivo,
poiché l'attivazione dell'airbag in caso
di urto potrebbe produrre lesioni mortali
al bambino trasportato.AttenersiSEMPREalle
raccomandazioni presenti sull'etichetta
ubicata sull'aletta parasole lato
passeggero fig. 102.
Disattivazione manuale
air bag frontale lato
passeggero e laterale
protezione toracica/
pelvica (Side Bag)
(per versioni/mercati, dove previsto)
Qualora fosse assolutamente
necessario trasportare un bambino sul
sedile anteriore, nel caso in cui sia
seduto sul seggiolino in posizione
contromarcia, è possibile disattivare gli
air bag frontale lato passeggero e
laterale (Side Bag) (per versioni/mercati,
dove previsto).
AVVERTENZA Per la disattivazione
manuale degli air bag lato passeggero
frontale e laterale (Side Bag) (per
versioni/mercati, dove previsto) vedere il
paragrafo "Display" nel capitolo
"Conoscenza del quadro strumenti". In
caso di disabilitazione il LED sul
pulsante si accende.
Il LED in corrispondenza del simbolo
fig. 103 ubicato su plancia indica lo
stato della protezione passeggero. In
caso di LED spento, la protezione
lato passeggero risulta abilitata.
100F1A0312
101F1A0159
102F0T0950
113

Allla riattivazione degli air bag lato
passeggero frontale e laterale (Side
Bag) (per versioni/mercati, dove
previsto), il LED si spegne.
A seguito di una manovra di
accensione veicolo (chiave in posizione
MAR), purché dal precedente
spegnimento siano passati almeno 5
secondi, il LED si accende per circa
8 secondi. Nel caso in cui ciò non
avvenga rivolgersi alla Rete
Assistenziale Fiat.
E' possibile che, con manovre di
spegnimento/riaccensione veicolo
inferiori ai 5 secondi, il LED rimanga
spento. In tal caso per verificare il
corretto funzionamento del LED,
spegnere il veicolo, attendere almeno 5
secondi ed effettuare la manovra di
accensione.Durante i primi 8 secondi l'accensione
del LED non indica il reale stato della
protezione passeggero ma ha lo scopo
di verificarne il corretto funzionamento.
Anche nei mercati in cui non è prevista
la funzionalità di disattivazione
protezione passeggero, viene eseguito
il test del LED che si accende per meno
di un secondo ruotando la chiave in
posizione MAR, per poi rispegnersi.
La spia potrebbe illuminarsi con
intensità differenti a seconda delle
condizioni del veicolo. L'intensità
potrebbe anche variare durante lo
stesso ciclo chiave.
103F1A0374
114
SICUREZZA

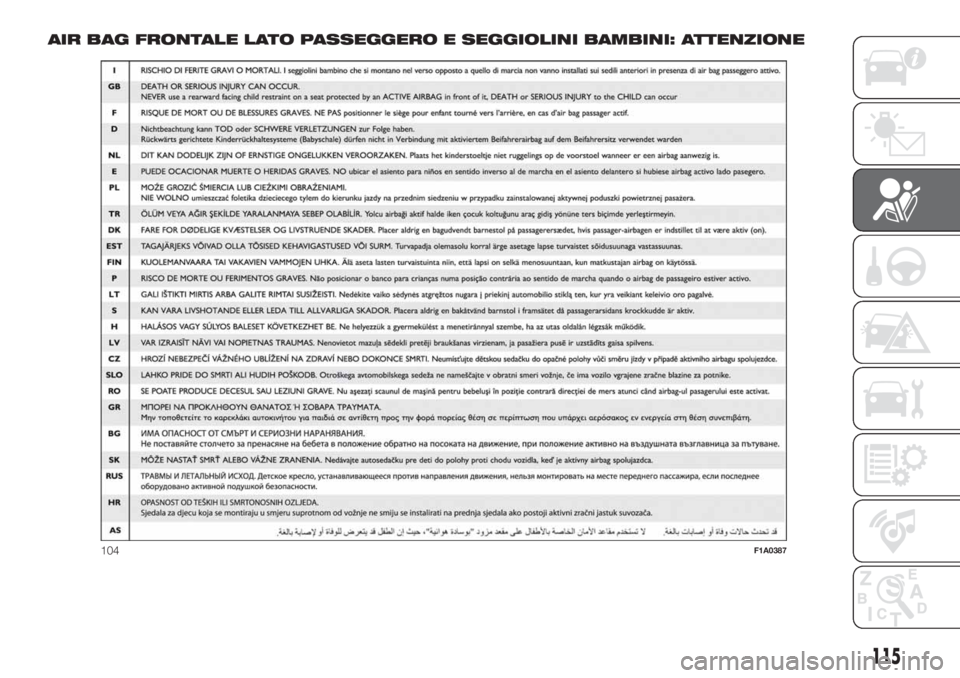

AIR BAG FRONTALE LATO PASSEGGERO E SEGGIOLINI BAMBINI: ATTENZIONE
104F1A0387
115

AIR BAG LATERALI (Side
Bag)
101) 102) 103) 104) 105) 106) 107) 108) 109) 110)
111) 112) 113) 114)
Per aumentare la protezione degli
occupanti in caso di urto laterale il
veicolo può essere dotato, per
versioni/mercati dove previsto, di air
bag laterali anteriori (Side bag) e air bag
a tendina (Window bag).
Gli air bag laterali (per versioni/mercati,
dove previsto) proteggono gli occupanti
negli urti laterali di severità medio-alta,
mediante l’interposizione del cuscino
fra l’occupante e le parti interne della
struttura laterale del veicolo. La
mancata attivazione degli air bag laterali
nelle altre tipologie d’urto (frontale,
posteriore, ribaltamento, ecc...) non è
pertanto indice di malfunzionamento del
sistema.
In caso di urto laterale una centralina
elettronica attiva, quando necessario, il
gonfiaggio dei cuscini. I cuscini si
gonfiano istantaneamente, ponendosi a
protezione fra il corpo degli occupanti
e le strutture che potrebbero causare
lesioni; immediatamente dopo i cuscini
si sgonfiano.Gli air bag laterali (per versioni/mercati,
dove previsto) non sono sostitutivi,
ma complementari all’uso delle cinture
di sicurezza, che si raccomanda
sempre di indossare, come del resto
prescritto dalla legislazione in Europa e
nella maggior parte dei paesi
extraeuropei.
AIR BAG LATERALI
ANTERIORI PROTEZIONE
TORACICA (SIDE BAG)
(per versioni/mercati, dove previsto)
Alloggiati negli schienali dei sedili fig.
105, sono costituiti da un cuscino,
a gonfiaggio istantaneo, che ha il
compito di proteggere il torace ed il
bacino degli occupanti in caso di urto
laterale di severità medio-alta.AIR BAG LATERALI
PROTEZIONE TESTA
(WINDOW BAG)
(per versioni/mercati, dove previsto)
Sono costituiti da due cuscini a
“tendina” uno posto sul lato destro ed
uno sul lato sinistro del veicolo,
alloggiati dietro i rivestimenti laterali del
tetto e coperti da apposite finizioni
fig. 106.
Hanno il compito di proteggere la testa
degli occupanti anteriori in caso di
urto laterale, grazie all’ampia superficie
di sviluppo dei cuscini.
AVVERTENZA La migliore protezione
da parte del sistema in caso di urto
laterale si ha mantenendo una corretta
posizione sul sedile, permettendo in
tal modo un corretto dispiegamento
degli air bag laterali.
105F1A0160
106F1A0333
116
SICUREZZA

AVVERTENZA L’attivazione degli air bag
frontali e/o laterali è anche possibile
qualora il veicolo sia sottoposto a forti
urti che interessano la zona
sottoscocca, come ad esempio urti
violenti contro gradini, marciapiedi
o risalti fissi del suolo, cadute del
veicolo in grandi buche o avvallamenti
stradali.
AVVERTENZA L’entrata in funzione
degli air bag libera una piccola quantità
di polveri. Queste polveri non sono
nocive e non indicano un principio di
incendio; inoltre la superficie del
cuscino dispiegato e l’interno del
veicolo possono venire ricoperti da un
residuo polveroso: questa polvere
può irritare la pelle e gli occhi. Nel caso
di esposizione lavarsi con sapone
neutro ed acqua.
AVVERTENZA Nel caso di un incidente
in cui si sia attivato uno qualunque
dei dispositivi di sicurezza, rivolgersi alla
Rete Assistenziale Fiat per far sostituire
quelli attivati e per far verificare
l’integrità dell’impianto.
Tutti gli interventi di controllo,
riparazione e sostituzione riguardanti
l’air bag devono essere effettuati presso
la Rete Assistenziale Fiat.In caso di rottamazione del veicolo
occorre rivolgersi alla Rete Assistenziale
Fiat per far disattivare l’impianto, inoltre
in caso di cambio di proprietà del
veicolo è indispensabile che il nuovo
proprietario venga a conoscenza delle
modalità di impiego e delle avvertenze
sopra indicate ed entri in possesso
del “Libretto di Uso e Manutenzione”.
AVVERTENZA L’attivazione di
pretensionatori, air bag frontali, air bag
laterali anteriori, è decisa in modo
differenziato, in base al tipo di urto. La
mancata attivazione di uno o più di essi
non è pertanto indice di
malfunzionamento del sistema.
ATTENZIONE
Non applicare adesivi od altri oggetti
sul volante, sulla plancia in zona air bag
lato passeggero e sui sedili. Non porre
oggetti sulla plancia lato passeggero (ad
es. telefoni cellulari) perché potrebbero
interferire con la corretta apertura dell'air
bag passeggero e, inoltre, causare gravi
lesioni agli occupanti del veicolo.100)In presenza di air bag lato
passeggero attivo NON installare sul sedile
anteriore passeggero seggiolini bambino
che si montano nel verso opposto a quello
di marcia. In caso di urto, l'attivazione
dell'air bag potrebbe produrre lesioni
mortali al bambino trasportato,
indipendentemente dalla gravità dell'urto.
Pertanto, disinserire sempre l'air bag
lato passeggero quando sul sedile
anteriore passeggero viene installato un
seggiolino per bambino montato nel verso
opposto a quello di marcia. Inoltre, il sedile
anteriore passeggero dovrà essere
regolato nella posizione più arretrata, al fine
di evitare eventuali contatti del seggiolino
bambini con la plancia. Riattivare
immediatamente l'air bag passeggero non
appena disinstallato il seggiolino
medesimo.
101)Non appoggiare la testa, le braccia o i
gomiti sulle porte, sui finestrini e nell’area
di dispiegamento del cuscino dell’air bag
laterale protezione testa (Window Bag) per
evitare possibili lesioni durante la fase di
gonfiaggio.
102)Non sporgere mai la testa, le braccia
e i gomiti fuori dal finestrino.
117
99)

103)Se la spianon si accende
ruotando la chiave in posizione MAR
oppure rimane accesa durante la marcia
(unitamente al messaggio visualizzato
dal display multifunzionale, per
versioni/mercati, dove previsto) è possibile
che sia presente una anomalia nei sistemi
di ritenuta; in tal caso gli air bag o i
pretensionatori potrebbero non attivarsi in
caso di incidente o, in un più limitato
numero di casi, attivarsi erroneamente.
Prima di proseguire, contattare la Rete
Assistenziale Fiat per l’immediato controllo
del sistema.
104)Non ricoprire lo schienale dei sedili
anteriori e posteriori con rivestimenti o
foderine che non siano predisposti per uso
con Side-bag.
105)Non viaggiare con oggetti in grembo,
davanti al torace e tantomeno tenendo
tra le labbra pipa, matite ecc. In caso
di urto con intervento dell'air bag
potrebbero arrecarvi gravi danni.
106)Guidare tenendo sempre le mani sulla
corona del volante in modo che, in caso
di intervento dell’air bag, questo possa
gonfiarsi senza incontrare ostacoli. Non
guidare con il corpo piegato in avanti ma
tenere lo schienale in posizione eretta
appoggiandovi bene la schiena.107)Con chiave di avviamento inserita ed
in posizione MAR, sia pure a motore
spento, gli air bag possono attivarsi anche
a veicolo fermo, qualora questo venga
urtato da un altro veicolo in marcia. Quindi,
anche con veicolo fermo, i seggiolini
bambino che si montano nel verso
opposto a quello di marcia NON vanno
installati sul sedile anteriore passeggero in
presenza di air bag frontale passeggero
attivo. L'attivazione dell'air bag in caso di
urto potrebbe produrre lesioni mortali al
bambino trasportato. Pertanto, disinserire
sempre l'air bag lato passeggero quando
sul sedile anteriore passeggero viene
installato un seggiolino per bambino
montato nel verso opposto a quello di
marcia. Inoltre, il sedile anteriore
passeggero dovrà essere regolato nella
posizione più arretrata, al fine di evitare
eventuali contatti del seggiolino bambini
con la plancia. Riattivare immediatamente
l'air bag passeggero non appena
disinstallato il seggiolino medesimo. Si
ricorda infine che, qualora la chiave sia
ruotata in posizione STOP, nessun
dispositivo di sicurezza (air bag o
pretensionatori) si attiva in conseguenza di
un urto; la mancata attivazione di tali
dispositivi in questi casi, pertanto, non può
essere considerata come indice di
malfunzionamento del sistema.
108)Se il veicolo è stato oggetto di furto o
tentativo di furto, se ha subito atti vandalici,
inondazioni o allagamenti, far verificare il
sistema air bag presso la Rete
Assistenziale Fiat.109)Ruotando la chiave di avviamento in
posizione MAR, il LED sul pulsante
ubicato su plancia si accende per alcuni
secondi (la durata dell'accensione
potrebbe variare a seconda dei mercati),
per controllare il corretto funzionamento del
LED sul pulsante.
110)Non lavare i sedili con acqua o vapore
in pressione (a mano o nelle stazioni di
lavaggio automatiche per sedili).
111)L’intervento dell’air bag frontale è
previsto per urti di entità superiore a quella
dei pretensionatori. Per urti compresi
nell’intervallo tra le due soglie di attivazione
è pertanto normale che entrino in funzione
i soli pretensionatori.
112)Non agganciare oggetti rigidi ai ganci
appendiabiti ed alle maniglie di sostegno.
113)L’air bag non sostituisce le cinture
di sicurezza, ma ne incrementa l’efficacia.
Inoltre, poiché gli air bag frontali non
intervengono in caso di urti frontali a bassa
velocità, urti laterali, tamponamenti o
ribaltamenti, in questi casi gli occupanti
sono protetti dalle sole cinture di sicurezza
che pertanto vanno sempre allacciate.
114)Su alcune versioni, in caso di avaria
del LED
OFF(ubicato sulla mostrina
presente sulla plancia portastrumenti),
si accende la spia
sul quadro strumenti
e vengono disattivati gli air bag lato
passeggero. Su alcune versioni, in caso di
avaria del LED
ON(ubicato sulla
mostrina presente sulla plancia
portastrumenti), si accende la spia
sul
quadro strumenti.
118
SICUREZZA
