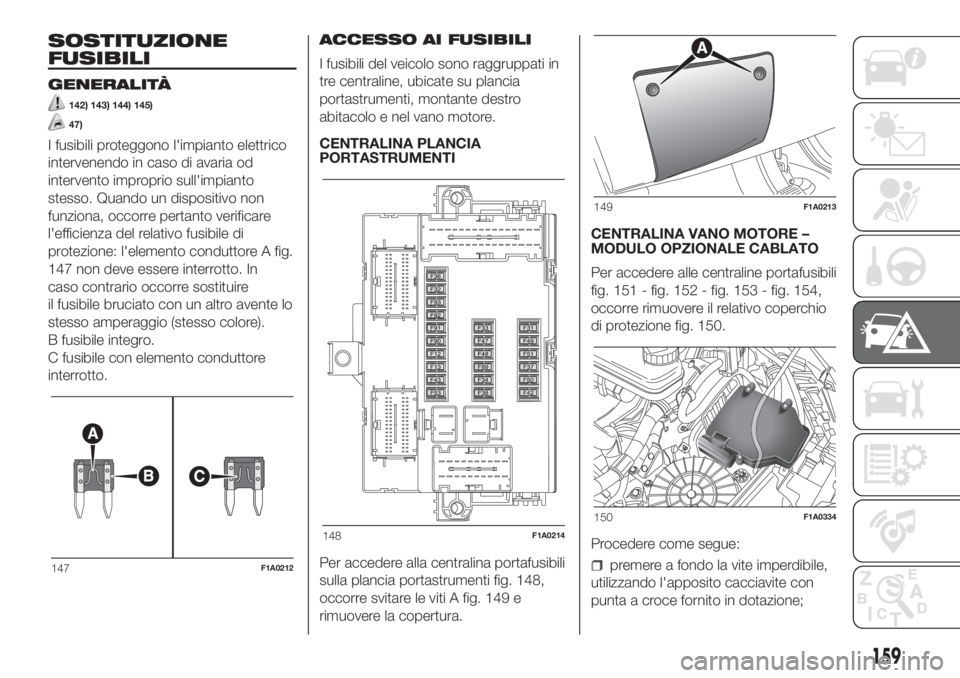

FIAT DUCATO BASE CAMPER 2017 Libretto Uso Manutenzione (in Italian)

SOSTITUZIONE
FUSIBILI
GENERALITÀ
142) 143) 144) 145)
47)
I fusibili proteggono l'impianto elettrico
intervenendo in caso di avaria od
intervento improprio sull'impianto
stesso. Quando un dispositivo non
funziona, occorre pertanto verificare
l'efficienza del relativo fusibile di
protezione: l'elemento conduttore A fig.
147 non deve essere interrotto. In
caso contrario occorre sostituire
il fusibile bruciato con un altro avente lo
stesso amperaggio (stesso colore).
B fusibile integro.
C fusibile con elemento conduttore
interrotto.ACCESSO AI FUSIBILI
I fusibili del veicolo sono raggruppati in
tre centraline, ubicate su plancia
portastrumenti, montante destro
abitacolo e nel vano motore.
CENTRALINA PLANCIA
PORTASTRUMENTI
Per accedere alla centralina portafusibili
sulla plancia portastrumenti fig. 148,
occorre svitare le viti A fig. 149 e
rimuovere la copertura.CENTRALINA VANO MOTORE –
MODULO OPZIONALE CABLATO
Per accedere alle centraline portafusibili
fig. 151 - fig. 152 - fig. 153 - fig. 154,
occorre rimuovere il relativo coperchio
di protezione fig. 150.
Procedere come segue:
premere a fondo la vite imperdibile,
utilizzando l'apposito cacciavite con
punta a croce fornito in dotazione;147F1A0212
148F1A0214
149F1A0213
150F1A0334
159

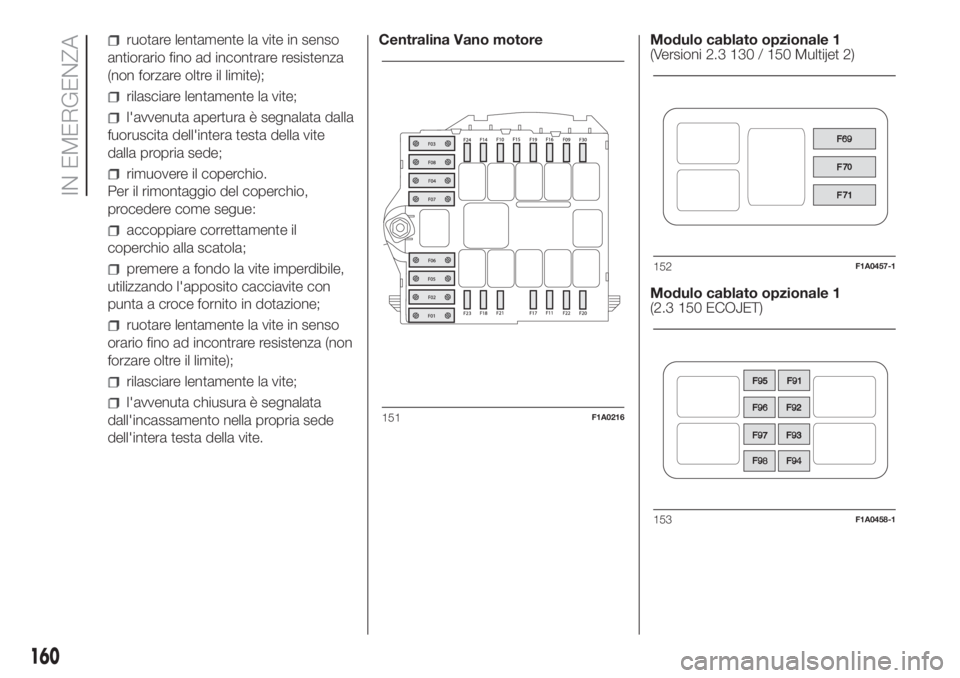

ruotare lentamente la vite in senso
antiorario fino ad incontrare resistenza
(non forzare oltre il limite);
rilasciare lentamente la vite;
l'avvenuta apertura è segnalata dalla
fuoruscita dell'intera testa della vite
dalla propria sede;
rimuovere il coperchio.
Per il rimontaggio del coperchio,
procedere come segue:
accoppiare correttamente il
coperchio alla scatola;
premere a fondo la vite imperdibile,
utilizzando l'apposito cacciavite con
punta a croce fornito in dotazione;
ruotare lentamente la vite in senso
orario fino ad incontrare resistenza (non
forzare oltre il limite);
rilasciare lentamente la vite;
l'avvenuta chiusura è segnalata
dall'incassamento nella propria sede
dell'intera testa della vite.Centralina Vano motore Modulo cablato opzionale 1
(Versioni 2.3 130 / 150 Multijet 2)
Modulo cablato opzionale 1
(2.3 150 ECOJET)151F1A0216
152F1A0457-1
153F1A0458-1
160
IN EMERGENZA

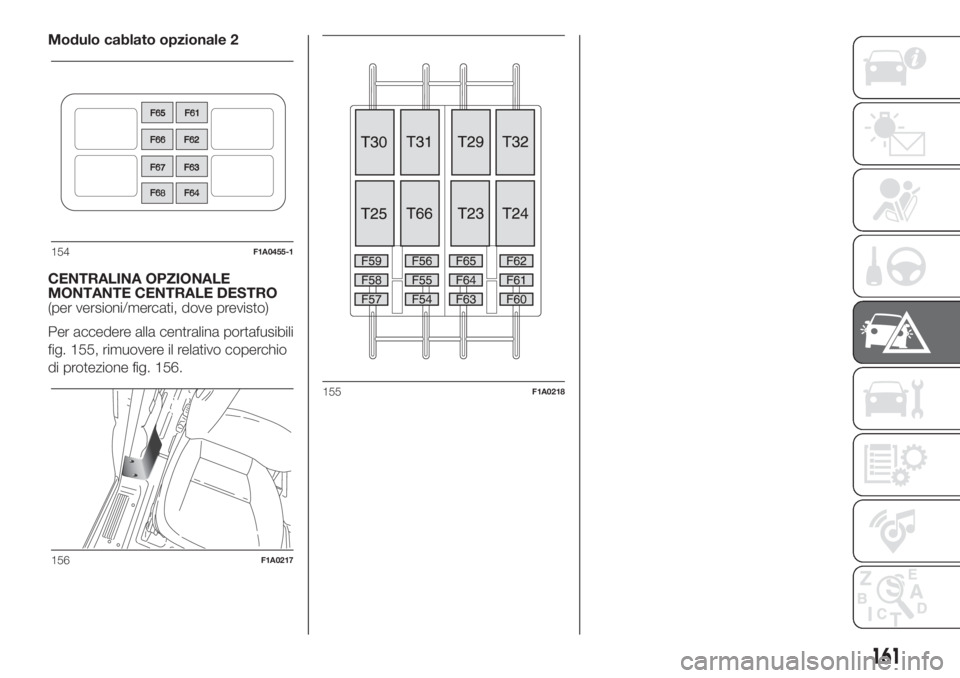

Modulo cablato opzionale 2
CENTRALINA OPZIONALE
MONTANTE CENTRALE DESTRO
(per versioni/mercati, dove previsto)
Per accedere alla centralina portafusibili
fig. 155, rimuovere il relativo coperchio
di protezione fig. 156.
154F1A0455-1
156F1A0217
155F1A0218
161

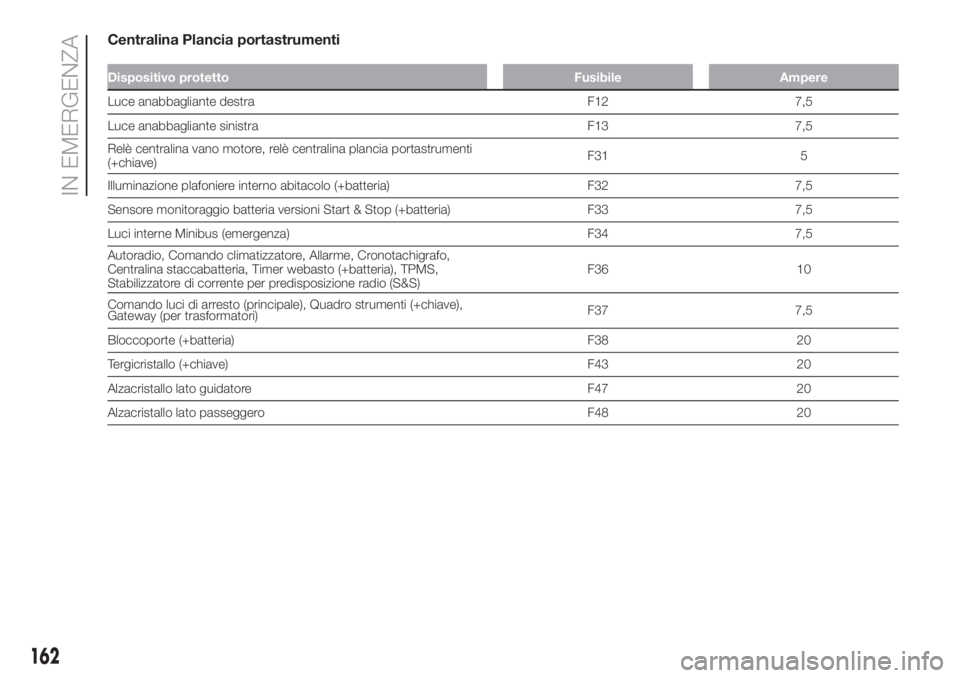

Centralina Plancia portastrumenti
Dispositivo protetto Fusibile Ampere
Luce anabbagliante destra F12 7,5
Luce anabbagliante sinistra F13 7,5
Relè centralina vano motore, relè centralina plancia portastrumenti
(+chiave)F31 5
Illuminazione plafoniere interno abitacolo (+batteria) F32 7,5
Sensore monitoraggio batteria versioni Start & Stop (+batteria) F33 7,5
Luci interne Minibus (emergenza) F34 7,5
Autoradio, Comando climatizzatore, Allarme, Cronotachigrafo,
Centralina staccabatteria, Timer webasto (+batteria), TPMS,
Stabilizzatore di corrente per predisposizione radio (S&S)F36 10
Comando luci di arresto (principale), Quadro strumenti (+chiave),
Gateway (per trasformatori)F37 7,5
Bloccoporte (+batteria) F38 20
Tergicristallo (+chiave) F43 20
Alzacristallo lato guidatore F47 20
Alzacristallo lato passeggero F48 20
162
IN EMERGENZA

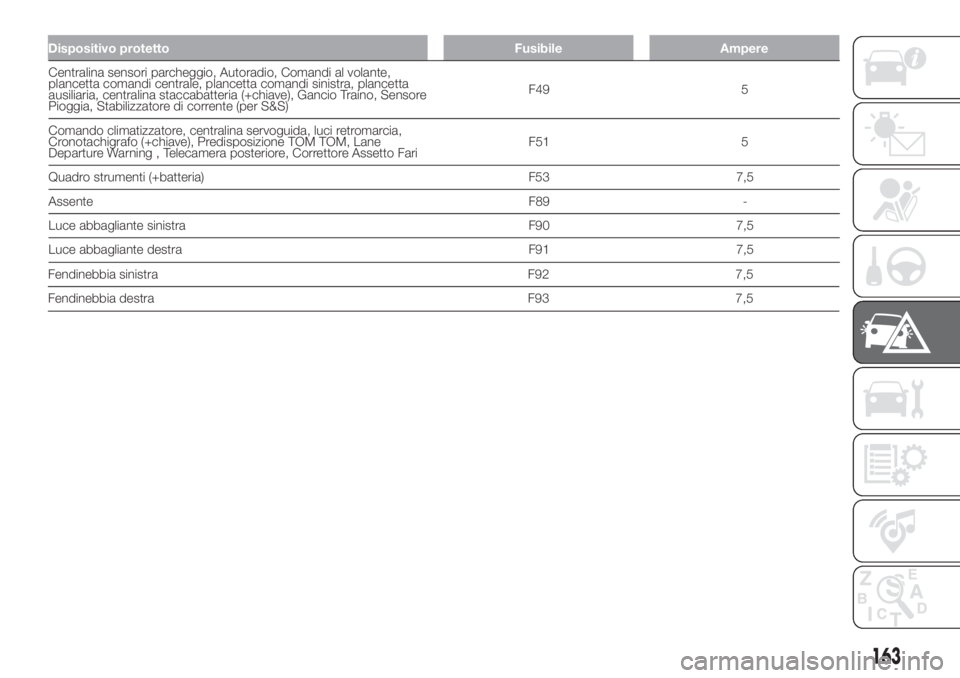

Dispositivo protetto Fusibile Ampere
Fendinebbia sinistra F92 7,5
Fendinebbia destra F93 7,5
163
Centralina sensori parcheggio, Autoradio, Comandi al volante,
plancetta comandi centrale, plancetta comandi sinistra, plancetta
ausiliaria, centralina staccabatteria (+chiave), Gancio Traino, Sensore
Pioggia, Stabilizzatore di corrente (per S&S)F49 5
Comando climatizzatore, centralina servoguida, luci retromarcia,
Cronotachigrafo (+chiave), Predisposizione TOM TOM, Lane
Departure Warning , Telecamera posteriore, Correttore Assetto FariF51 5
Quadro strumenti (+batteria) F53 7,5
AssenteF89 -
Luce abbagliante sinistra F90 7,5
Luce abbagliante destra F91 7,5

Versioni 2.3 130/150 Multijet 2 - 130 Multijet 2 con AdBlue - 180 Multijet 2 Power
Dispositivo protetto Fusibile AmpereA: Centralina Vano motore – B: Modulo Cablato opzionale 1(*) –
C: Modulo Cablato opzionale 2
Ventilazione abitacolo con
webasto, pompa cambio
robotizzato (+batteria)F05 50
ventola alta velocità
raffreddamento motore
(+batteria)F06 40/60
Ventola bassa velocità
raffreddamento motore
(+batteria)F07 40/50
Ventola abitacolo (+chiave) F08 40
Presa di corrente
posteriore (+batteria)F09 15
Avvisatore acustico F10 15
Presa di corrente
(+batteria)F14 15
Accendisigari (+batteria) F15 15
Compressore
condizionatoreF19 7,5
Tergicristallo F20 30
Plancetta comandi
ausiliaria, movimentazione
e abbattimenti specchi
(+chiave)F24 7,5
Sbrinamento specchi F30 15
(*) Solo per versioni 2.3 130/150 Multijet 2
164

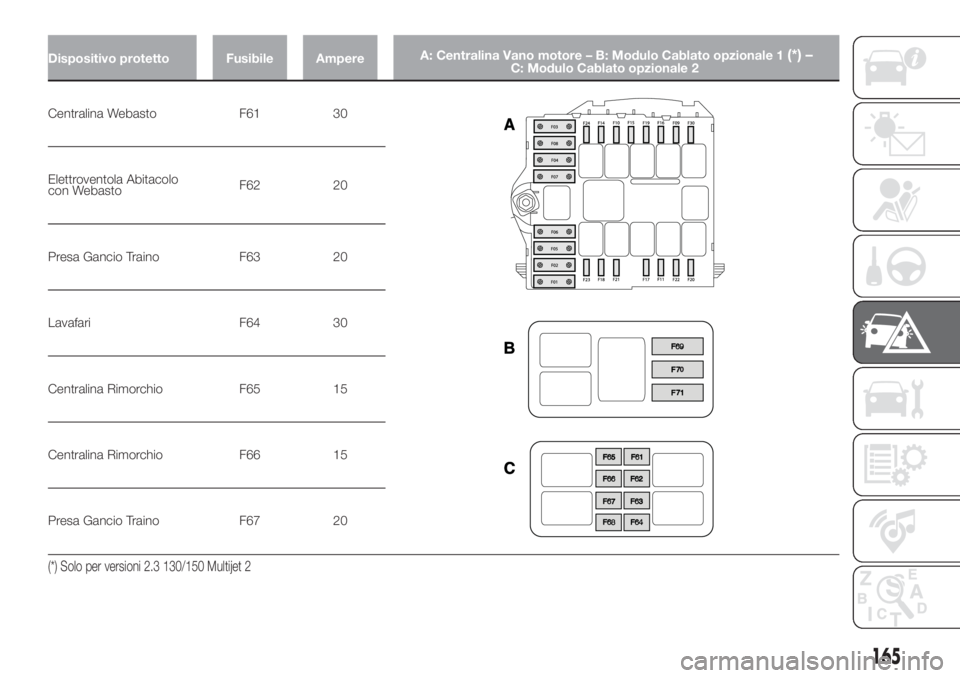

IN EMERGENZA

Dispositivo protetto Fusibile AmpereA: Centralina Vano motore – B: Modulo Cablato opzionale 1(*) –C: Modulo Cablato opzionale 2
Centralina Webasto F61 30
Elettroventola Abitacolo
con WebastoF62 20
Presa Gancio Traino F63 20
Lavafari F64 30
Centralina Rimorchio F65 15
Centralina Rimorchio F66 15
Presa Gancio Traino F67 20
(*) Solo per versioni 2.3 130/150 Multijet 2
165

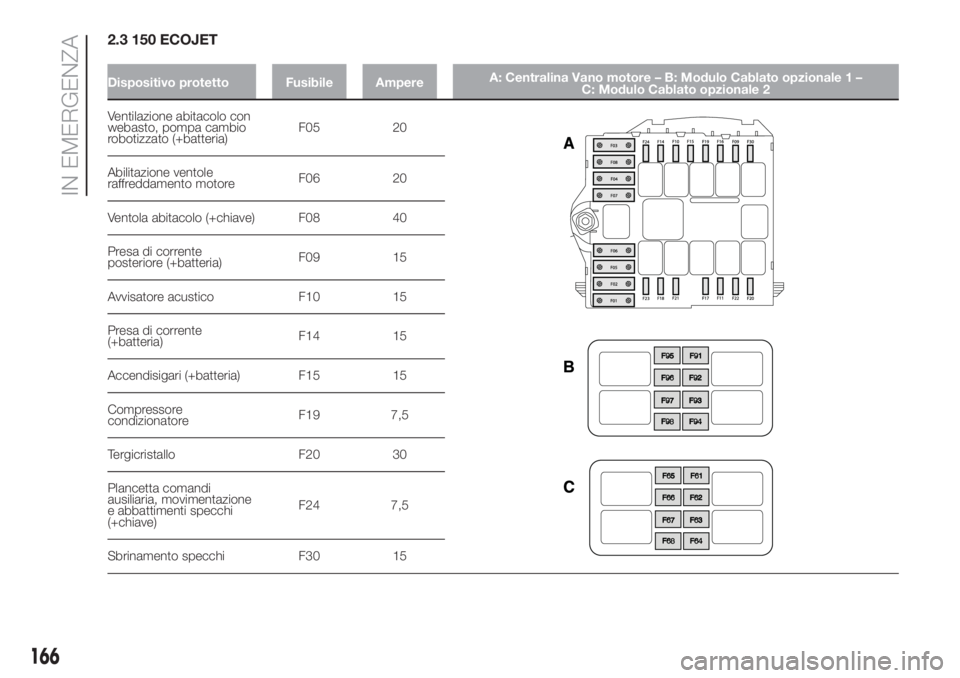

2.3 150 ECOJET
Dispositivo protetto Fusibile AmpereA: Centralina Vano motore – B: Modulo Cablato opzionale 1 –
C: Modulo Cablato opzionale 2
Ventilazione abitacolo con
webasto, pompa cambio
robotizzato (+batteria)F05 20
Abilitazione ventole
raffreddamento motoreF06 20
Ventola abitacolo (+chiave) F08 40
Presa di corrente
posteriore (+batteria)F09 15
Avvisatore acustico F10 15
Presa di corrente
(+batteria)F14 15
Accendisigari (+batteria) F15 15
Compressore
condizionatoreF19 7,5
Tergicristallo F20 30
Plancetta comandi
ausiliaria, movimentazione
e abbattimenti specchi
(+chiave)F24 7,5
Sbrinamento specchi F30 15
166

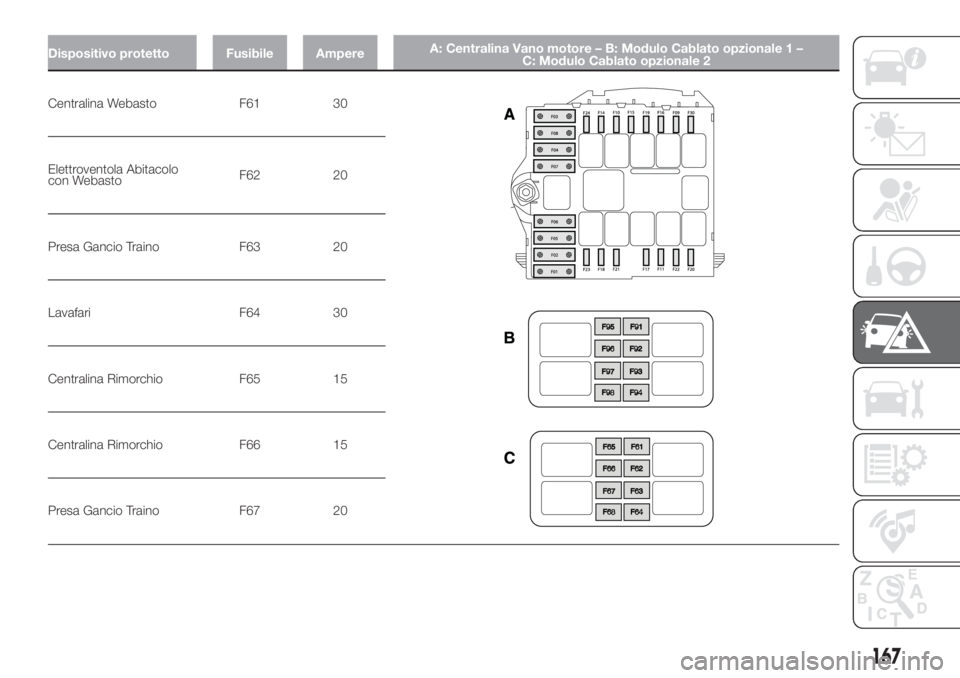

IN EMERGENZA

Dispositivo protetto Fusibile AmpereA: Centralina Vano motore – B: Modulo Cablato opzionale 1 –
C: Modulo Cablato opzionale 2
Centralina Webasto F61 30
Elettroventola Abitacolo
con WebastoF62 20
Presa Gancio Traino F63 20
Lavafari F64 30
Centralina Rimorchio F65 15
Centralina Rimorchio F66 15
Presa Gancio Traino F67 20
167

Versioni 3.0 140 Natural Power
Dispositivo protetto Fusibile AmpereA: Centralina Vano motore – B: Modulo Cablato opzionale 1 –
C: Modulo Cablato opzionale 2
Ventilazione abitacolo con
webasto, pompa cambio
robotizzato (+batteria)F05 50
Ventola alta velocità
raffreddamento motore
(+batteria)F06 40/60
Ventola bassa velocità
raffreddamento motore
(+batteria)F07 40/50
Ventola abitacolo (+chiave) F08 40
Presa di corrente
posteriore (+batteria)F09 15
Avvisatore acustico F10 15
Presa di corrente
(+batteria)F14 15
Accendisigari (+batteria) F15 15
Compressore
condizionatoreF19 7,5
Tergicristallo F20 30
Plancetta comandi
ausiliaria, movimentazione
e abbattimenti specchi
(+chiave)F24 7,5
Sbrinamento specchi F30 15
168
IN EMERGENZA
