175)Durante il traino ricordarsi che non
avendo l’ausilio del servofreno e del
servosterzo per frenare è necessario
esercitare un maggior sforzo sul pedale e
per sterzare è necessario un maggior
sforzo sul volante.
176)Non utilizzare cavi flessibili per
effettuare il traino, evitare gli strappi.
Durante le operazioni di traino verificare
che il fissaggio del giunto al veicolo non
danneggi i componenti a contatto.
178)Nel trainare il veicolo, è obbligatorio
rispettare le specifiche norme di
circolazione stradale, relative sia al
dispositivo di traino, sia al comportamento
da tenere sulla strada.
178)Durante il traino del veicolo non
avviare il motore.
179)Le operazioni di traino devono
avvenire esclusivamente su piano stradale /
viabile, il dispositivo non può essere
utilizzato per riportare il veicolo sul piano
stradale in caso di uscita di strada.
180)L'operazione di traino non può
avvenire per il superamento di ostacoli
importanti posti sul piano stradale (ad
esempio cumuli di neve o altro materiale
depositato sul fondo stradale.
181)L'operazione di traino deve avvenire
mantenendo il più possibile allineati il
veicolo trainante e il veicolo trainato; le
eventuali operazioni di traino/caricamento
effettuate da mezzi di soccorso devono
avvenire mantenendo allineati il mezzo di
soccorso e il veicolo da recuperare.
189

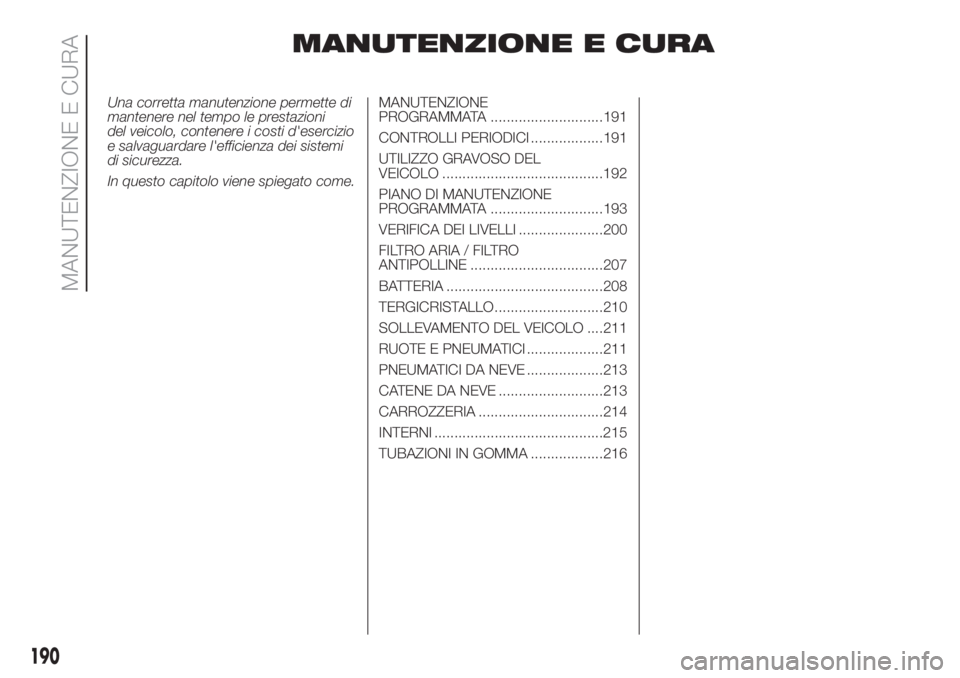

MANUTENZIONE E CURA
Una corretta manutenzione permette di
mantenere nel tempo le prestazioni
del veicolo, contenere i costi d'esercizio
e salvaguardare l'efficienza dei sistemi
di sicurezza.
In questo capitolo viene spiegato come.MANUTENZIONE
PROGRAMMATA ............................191
CONTROLLI PERIODICI ..................191
UTILIZZO GRAVOSO DEL
VEICOLO ........................................192
PIANO DI MANUTENZIONE
PROGRAMMATA ............................193
VERIFICA DEI LIVELLI .....................200
FILTRO ARIA / FILTRO
ANTIPOLLINE .................................207
BATTERIA .......................................208
TERGICRISTALLO...........................210
SOLLEVAMENTO DEL VEICOLO ....211
RUOTE E PNEUMATICI ...................211
PNEUMATICI DA NEVE ...................213
CATENE DA NEVE ..........................213
CARROZZERIA ...............................214
INTERNI ..........................................215
TUBAZIONI IN GOMMA ..................216
190
MANUTENZIONE E CURA

MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è
determinante per garantire al veicolo
una lunga vita in condizioni ottimali.
Per questo Fiat ha predisposto una
serie di controlli e di interventi di
manutenzione ogni 48.000 chilometri a
seconda della motorizzazione.
La manutenzione programmata non
esaurisce tuttavia completamente tutte
le esigenze del veicolo: anche nel
periodo iniziale prima del tagliando dei
48.000 chilometri e successivamente,
tra un tagliando e l’altro, sono pur
sempre necessarie le ordinarie
attenzioni come ad esempio il controllo
sistematico con eventuale ripristino
del livello dei liquidi, della pressione
degli pneumatici ecc...
AVVERTENZA I tagliandi di
Manutenzione Programmata sono
prescritti dal Costruttore. La mancata
esecuzione degli stessi può comportare
la decadenza della garanzia.
Il servizio di Manutenzione
Programmata viene prestato da tutta la
Rete Assistenziale Fiat, a tempi
prefissati.Se durante l’effettuazione di ciascun
intervento, oltre alle operazioni previste,
si dovesse presentare la necessità di
ulteriori sostituzioni o riparazioni, queste
potranno venire eseguite solo con
l’esplicito accordo del Cliente.
AVVERTENZA Si consiglia di segnalare
subito alla Rete Assistenziale Fiat
eventuali piccole anomalie di
funzionamento, senza attendere
l’esecuzione del prossimo tagliando.
Se il veicolo viene usato
frequentemente per il traino di rimorchi,
occorre ridurre l'intervallo tra una
manutenzione programmata e l'altra.
Il Cliente può far eseguire interventi
di assistenza al di fuori della Rete
Assistenziale Fiat autorizzata, senza
che ciò comporti la perdita della
garanzia vigente. La Garanzia è
condizionata all'esecuzione della
manutenzione programmata costante,
come riportato nel presente Libretto
di Uso e Manutenzione. Il Cliente può
scegliere di effettuare la suddetta
manutenzione, come pure qualsiasi
altra riparazione coperta da garanzia, in
qualsiasi officina (interna od esterna
alla Rete Assistenziale Fiat), purché
disponga di mezzi adatti ed segua le
indicazioni prescritte nel presente
Libretto di Uso e Manutenzione.
CONTROLLI
PERIODICI
Prima di lunghi viaggi controllare ed
eventualmente ripristinare:
livello liquido di raffreddamento
motore;
livello liquido freni;
controllo e ripristino livello additivo
per emissioni Diesel AdBlue (UREA),
(per versioni / mercati dove previsto);
livello liquido lavacristallo;
pressione e condizione degli
pneumatici;
funzionamento impianto di
illuminazione (fari, indicatori di direzione,
emergenza, ecc.);
funzionamento impianto tergi/
lavacristallo e posizionamento/usura
spazzole tergicristallo/tergilunotto.
Per assicurare che il veicolo sia sempre
efficiente ed in buone condizioni di
manutenzione è consigliabile effettuare
le suddette operazioni con cadenza
assidua (indicativamente è buona
norma ogni 1000 km e ogni 3000 km
per quanto riguarda il controllo e
l’eventuale ripristino del livello olio
motore).
191

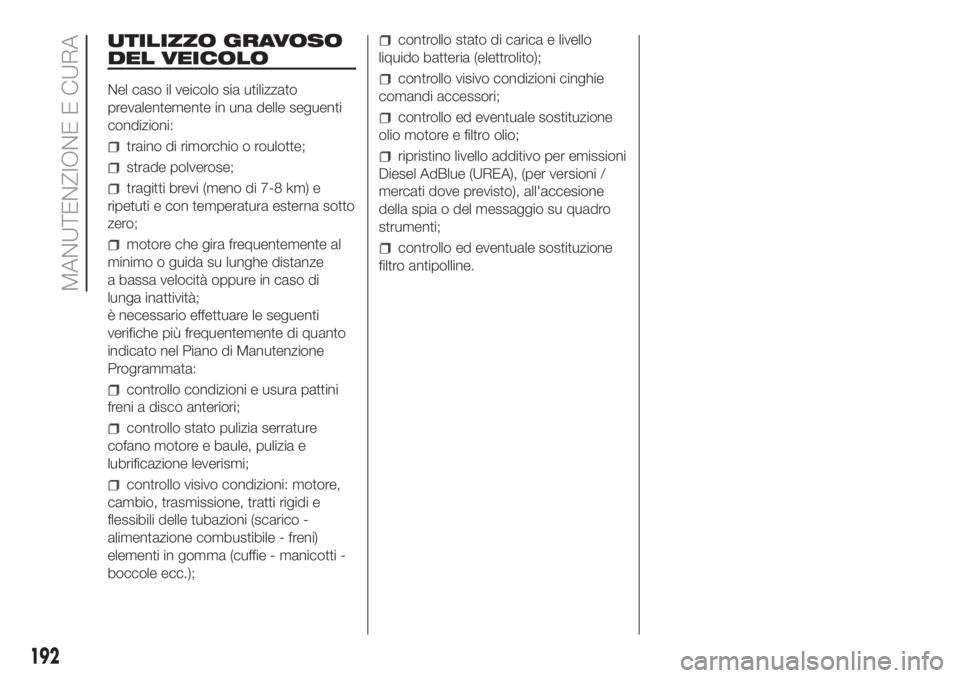

UTILIZZO GRAVOSO
DEL VEICOLO
Nel caso il veicolo sia utilizzato
prevalentemente in una delle seguenti
condizioni:
traino di rimorchio o roulotte;
strade polverose;
tragitti brevi (meno di 7-8 km) e
ripetuti e con temperatura esterna sotto
zero;
motore che gira frequentemente al
minimo o guida su lunghe distanze
a bassa velocità oppure in caso di
lunga inattività;
è necessario effettuare le seguenti
verifiche più frequentemente di quanto
indicato nel Piano di Manutenzione
Programmata:
controllo condizioni e usura pattini
freni a disco anteriori;
controllo stato pulizia serrature
cofano motore e baule, pulizia e
lubrificazione leverismi;
controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico -
alimentazione combustibile - freni)
elementi in gomma (cuffie - manicotti -
boccole ecc.);
controllo stato di carica e livello
liquido batteria (elettrolito);
controllo visivo condizioni cinghie
comandi accessori;
controllo ed eventuale sostituzione
olio motore e filtro olio;
ripristino livello additivo per emissioni
Diesel AdBlue (UREA), (per versioni /
mercati dove previsto), all'accesione
della spia o del messaggio su quadro
strumenti;
controllo ed eventuale sostituzione
filtro antipolline.
192
MANUTENZIONE E CURA

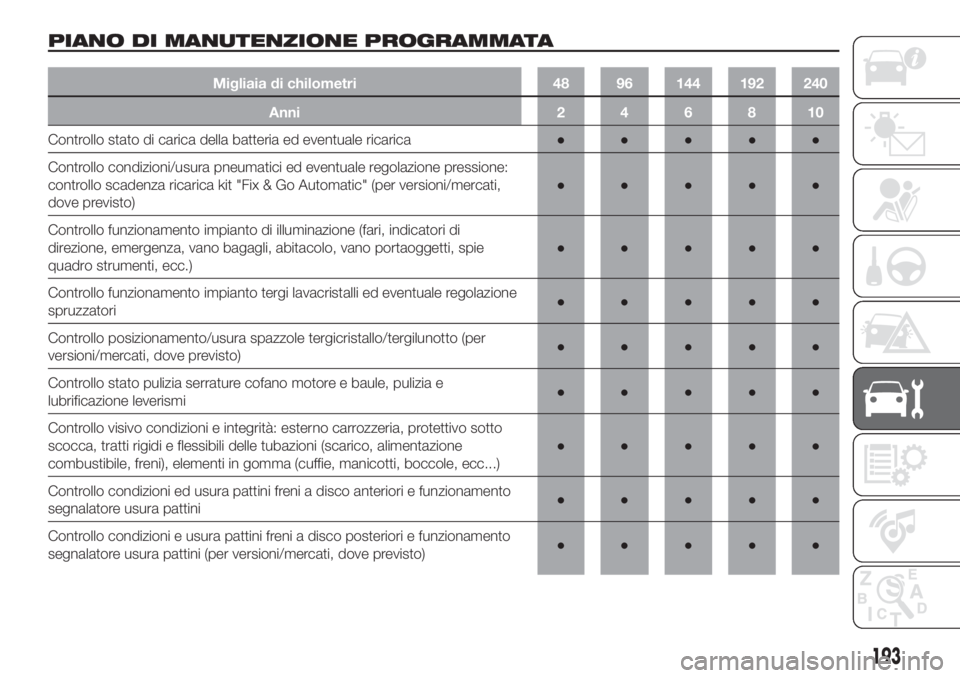

PIANO DI MANUTENZIONE PROGRAMMATA
Migliaia di chilometri 48 96 144 192 240
Anni 2 4 6 8 10
Controllo stato di carica della batteria ed eventuale ricarica●●●●●
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione:
controllo scadenza ricarica kit "Fix & Go Automatic" (per versioni/mercati,
dove previsto)●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori di
direzione, emergenza, vano bagagli, abitacolo, vano portaoggetti, spie
quadro strumenti, ecc.)●●●●●
Controllo funzionamento impianto tergi lavacristalli ed eventuale regolazione
spruzzatori●●●●●
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto (per
versioni/mercati, dove previsto)●●●●●
Controllo stato pulizia serrature cofano motore e baule, pulizia e
lubrificazione leverismi●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria, protettivo sotto
scocca, tratti rigidi e flessibili delle tubazioni (scarico, alimentazione
combustibile, freni), elementi in gomma (cuffie, manicotti, boccole, ecc...)●●●●●
Controllo condizioni ed usura pattini freni a disco anteriori e funzionamento
segnalatore usura pattini●●●●●
Controllo condizioni e usura pattini freni a disco posteriori e funzionamento
segnalatore usura pattini (per versioni/mercati, dove previsto)●●●●●
193

Migliaia di chilometri 48 96 144 192 240
Anni 2 4 6 8 10
Controllo ed eventuale ripristino livello liquidi vano motore (1) (2)●●●●●
Controllo livello olio sistema idraulico di attuazione del cambio COMFORT-
MATIC (3) (*)●●●●●
Controllo olio per il sistema idraulico di attuazione della frizione (per versioni
con cambio COMFORT-MATIC) (3) (*)●●●●●
Sostituzione olio per il sistema idraulico di attuazione della frizione (per
versioni con cambio COMFORT-MATIC) (4) (*)●●
Controllo visivo condizioni cinghia/e comando accessori (versioni senza
tenditore automatico) (versioni 130 - 150 - 180 Multijet 2)●●
Controllo tensionamento cinghia comando accessori (versioni senza
tenditore automatico) (5)●●
Controllo tensionamento cinghia comando accessori (versioni senza
tenditore automatico) (versioni 115 Multijet 2) (5)●●●
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati sulla documentazione di bordo e solo dopo aver riscontrato l'integrità dell'impianto.
(2) Il consumo di additivo per emissioni (UREA) dipende dalla condizione di utilizzo del veicolo e viene segnalato tramite spia e messaggio sul quadrostrumenti (per
versioni/mercati, dove previsto).
(3) Controllo da eseguire ogni anno in caso di utilizzo del mezzo in zone a clima freddo.
(*) NOTA (per versioni COMFORT-MATIC): per il controllo del livello dell'olio comando cambio e per il controllo/la sostituzione dell’olio per il sistema idraulico di
attuazione della frizione rivolgersi esclusivamente alla Rete Assistenziale Fiat.
(4) Oppure ogni 2 anni
(5) Alla prima sostituzione dell' olio motore è necessario effettuare il controllo tensionamento della cinghia comando accessori
194
MANUTENZIONE E CURA

Migliaia di chilometri 48 96 144 192 240
Anni 2 4 6 8 10

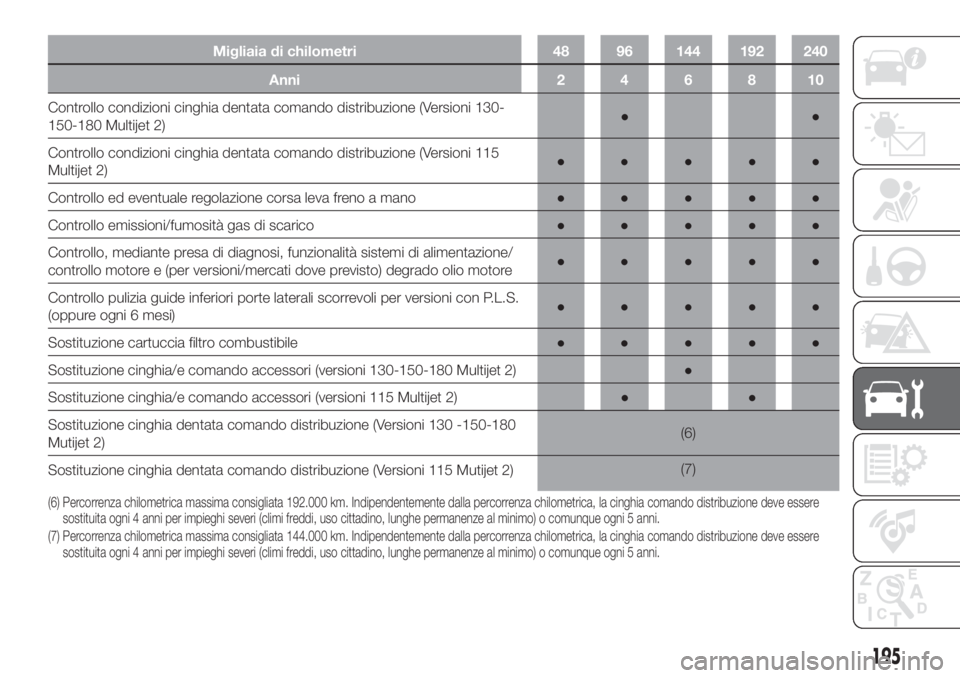

Controllo condizioni cinghia dentata comando distribuzione (Versioni 130-
150-180 Multijet 2)●●
Controllo condizioni cinghia dentata comando distribuzione (Versioni 115
Multijet 2)●●●●●
Controllo ed eventuale regolazione corsa leva freno a mano●●●●●
Controllo emissioni/fumosità gas di scarico●●●●●
Controllo, mediante presa di diagnosi, funzionalità sistemi di alimentazione/
controllo motore e (per versioni/mercati dove previsto) degrado olio motore●●●●●
Controllo pulizia guide inferiori porte laterali scorrevoli per versioni con P.L.S.
(oppure ogni 6 mesi)●●●●●
Sostituzione cartuccia filtro combustibile●●●●●
Sostituzione cinghia/e comando accessori (versioni 130-150-180 Multijet 2)●
Sostituzione cinghia/e comando accessori (versioni 115 Multijet 2)●●
Sostituzione cinghia dentata comando distribuzione (Versioni 130 -150-180
Mutijet 2)(6)
Sostituzione cinghia dentata comando distribuzione (Versioni 115 Mutijet 2)(7)
(6) Percorrenza chilometrica massima consigliata 192.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere
sostituita ogni 4 anni per impieghi severi (climi freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
(7) Percorrenza chilometrica massima consigliata 144.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia comando distribuzione deve essere
sostituita ogni 4 anni per impieghi severi (climi freddi, uso cittadino, lunghe permanenze al minimo) o comunque ogni 5 anni.
195

Migliaia di chilometri 48 96 144 192 240
Anni 2 4 6 8 10
Sostituzione cartuccia filtro aria (8)●●●●●
Sostituzione olio motore e filtro olio(9)
Sostituzione liquido freni(10)
Sostituzione filtro abitacolo●●●●●
(8) Se il veicolo è dotato di filtro aria specifico per zone polverose: ogni 20.000 Km controllo e pulizia filtro, ogni 40.000 Km sostituzione filtro o sostituire il filtro aria
ogni volta che l'indicatore segnala l'intasamento.
(9) L’effettivo intervallo di sostituzione olio e filtro olio motore, dipende dalla condizione di utilizzo del veicolo e viene segnalato tramite spia o messaggio (dove
previsto) sul quadro strumenti (vedere paragrafo “Spie e messaggi”) e non deve comunque eccedere i 24 mesi. Nel caso il veicolo sia utilizzato prevalentemente
su percorsi urbani è necessario sostituire olio motore e filtro olio ogni 12 mesi.
(10) La sostituzione del liquido freni è da effettuarsi ogni due anni indipendentemente dalla percorrenza chilometrica.
196
MANUTENZIONE E CURA

Versioni Natural Power
Migliaia di chilometri 40 80 120 160 200
Anni246810
Controllo stato di carica della batteria ed eventuale ricarica●●●●●
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione●●●●●
Controllo funzionamento impianto di illuminazione (fari, indicatori di
direzione, emergenza, vano bagagli, abitacolo, vano portaoggetti, spie
quadro strumenti, ecc.)●●●●●
Controllo funzionamento impianto tergi lavacristalli ed eventuale regolazione
spruzzatori●●●●●
Controllo posizionamento/usura spazzole tergicristallo/tergilunotto●●●●●
Controllo stato pulizia serrature cofano motore e baule, pulizia e
lubrificazione leverismi●●●●●
Controllo visivo condizioni e integrità: esterno carrozzeria, protettivo sotto
scocca, tratti rigidi e flessibili delle tubazioni (scarico, alimentazione
combustibile, freni), elementi in gomma (cuffie, manicotti, boccole, ecc...)●●●●●
Controllo visivo condizioni ed usura pattini freni a disco anteriori e
funzionamento segnalatore usura pattini●●●●●
Controllo visivo condizioni e usura pattini freni a disco posteriori e
funzionamento segnalatore usura pattini (per versioni/mercati, dove previsto)●●●●●
Controllo ed eventuale ripristino livello liquidi (raffreddamento motore, freni/
frizione idraulica, lavacristalli, batteria, ecc.)●●●●●
Controllo visivo condizioni cinghia/e comando accessori (versioni senza
tenditore automatico)●●
197

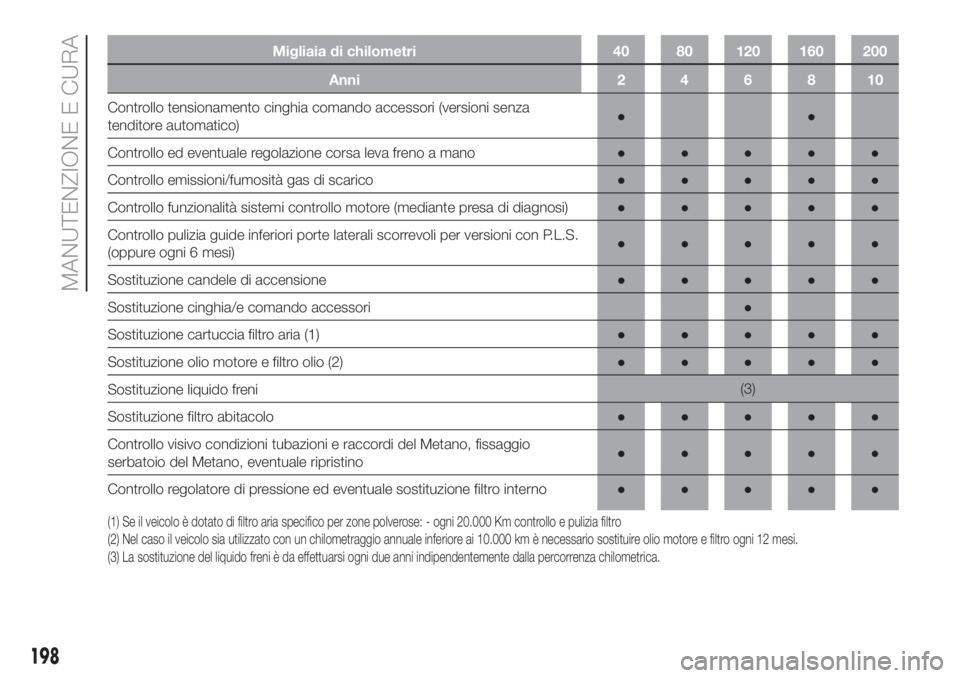

Migliaia di chilometri 40 80 120 160 200
Anni246810
Controllo tensionamento cinghia comando accessori (versioni senza
tenditore automatico)●●
Controllo ed eventuale regolazione corsa leva freno a mano●●●●●
Controllo emissioni/fumosità gas di scarico●●●●●
Controllo funzionalità sistemi controllo motore (mediante presa di diagnosi)●●●●●
Controllo pulizia guide inferiori porte laterali scorrevoli per versioni con P.L.S.
(oppure ogni 6 mesi)●●●●●
Sostituzione candele di accensione●●●●●
Sostituzione cinghia/e comando accessori●
Sostituzione cartuccia filtro aria (1)●●●●●
Sostituzione olio motore e filtro olio (2)●●●●●
Sostituzione liquido freni(3)
Sostituzione filtro abitacolo●●●●●
Controllo visivo condizioni tubazioni e raccordi del Metano, fissaggio
serbatoio del Metano, eventuale ripristino●●●●●
Controllo regolatore di pressione ed eventuale sostituzione filtro interno●●●●●
(1) Se il veicolo è dotato di filtro aria specifico per zone polverose: - ogni 20.000 Km controllo e pulizia filtro
(2) Nel caso il veicolo sia utilizzato con un chilometraggio annuale inferiore ai 10.000 km è necessario sostituire olio motore e filtro ogni 12 mesi.
(3) La sostituzione del liquido freni è da effettuarsi ogni due anni indipendentemente dalla percorrenza chilometrica.
198
MANUTENZIONE E CURA
