FIAT DUCATO BASE CAMPER 2017 Libretto Uso Manutenzione (in Italian)
Manufacturer: FIAT, Model Year: 2017, Model line: DUCATO BASE CAMPER, Model: FIAT DUCATO BASE CAMPER 2017Pages: 308, PDF Dimensioni: 14.6 MB
Page 31 of 308

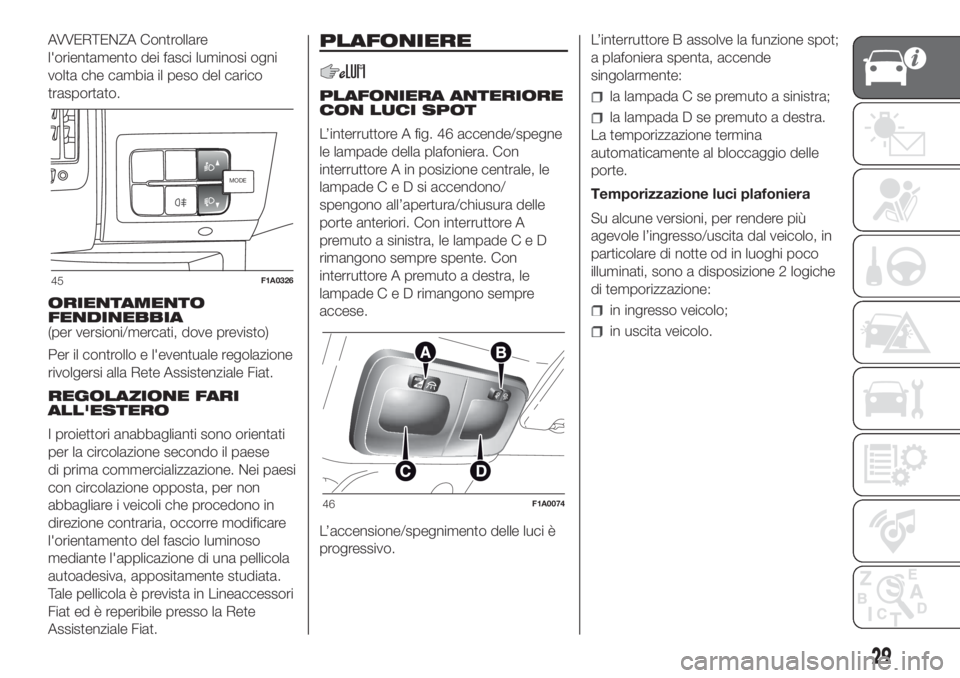

AVVERTENZA Controllare
l'orientamento dei fasci luminosi ogni
volta che cambia il peso del carico
trasportato.
ORIENTAMENTO
FENDINEBBIA
(per versioni/mercati, dove previsto)
Per il controllo e l'eventuale regolazione
rivolgersi alla Rete Assistenziale Fiat.
REGOLAZIONE FARI
ALL'ESTERO
I proiettori anabbaglianti sono orientati
per la circolazione secondo il paese
di prima commercializzazione. Nei paesi
con circolazione opposta, per non
abbagliare i veicoli che procedono in
direzione contraria, occorre modificare
l'orientamento del fascio luminoso
mediante l'applicazione di una pellicola
autoadesiva, appositamente studiata.
Tale pellicola è prevista in Lineaccessori
Fiat ed è reperibile presso la Rete
Assistenziale Fiat.PLAFONIERE
PLAFONIERA ANTERIORE
CON LUCI SPOT
L’interruttore A fig. 46 accende/spegne
le lampade della plafoniera. Con
interruttore A in posizione centrale, le
lampadeCeDsiaccendono/
spengono all’apertura/chiusura delle
porte anteriori. Con interruttore A
premuto a sinistra, le lampadeCeD
rimangono sempre spente. Con
interruttore A premuto a destra, le
lampadeCeDrimangono sempre
accese.
L’accensione/spegnimento delle luci è
progressivo.L’interruttore B assolve la funzione spot;
a plafoniera spenta, accende
singolarmente:la lampada C se premuto a sinistra;
la lampada D se premuto a destra.
La temporizzazione termina
automaticamente al bloccaggio delle
porte.
Temporizzazione luci plafoniera
Su alcune versioni, per rendere più
agevole l’ingresso/uscita dal veicolo, in
particolare di notte od in luoghi poco
illuminati, sono a disposizione 2 logiche
di temporizzazione:
in ingresso veicolo;
in uscita veicolo.
MODEMODE
45F1A0326
46F1A0074
29
Page 32 of 308

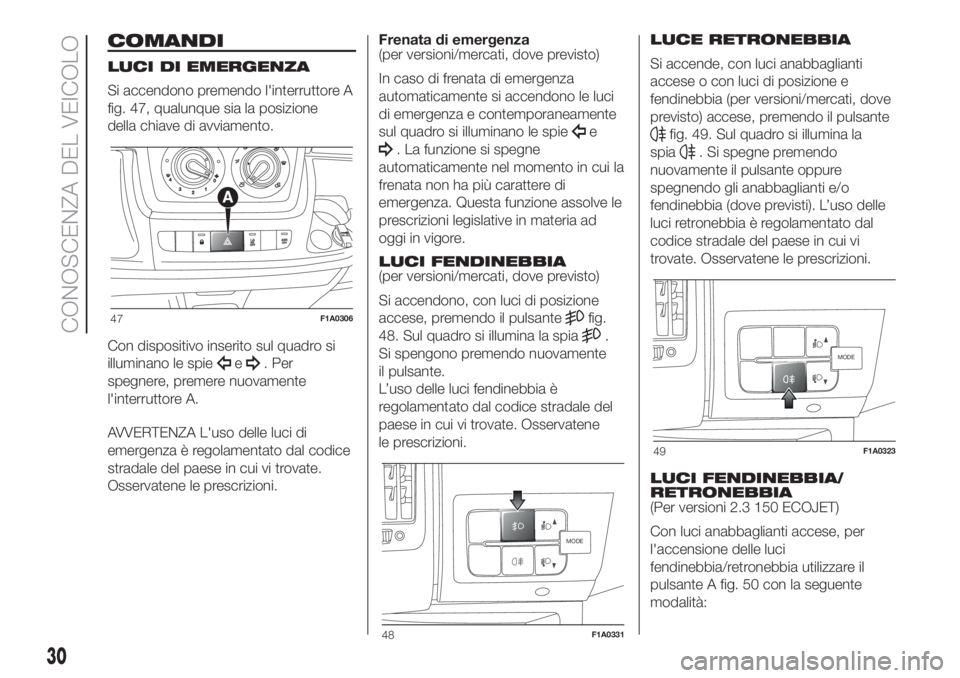

COMANDI
LUCI DI EMERGENZA
Si accendono premendo l'interruttore A
fig. 47, qualunque sia la posizione
della chiave di avviamento.
Con dispositivo inserito sul quadro si
illuminano le spie
e. Per
spegnere, premere nuovamente
l'interruttore A.
AVVERTENZA L'uso delle luci di
emergenza è regolamentato dal codice
stradale del paese in cui vi trovate.
Osservatene le prescrizioni.Frenata di emergenza
(per versioni/mercati, dove previsto)
In caso di frenata di emergenza
automaticamente si accendono le luci
di emergenza e contemporaneamente
sul quadro si illuminano le spie
e
. La funzione si spegne
automaticamente nel momento in cui la
frenata non ha più carattere di
emergenza. Questa funzione assolve le
prescrizioni legislative in materia ad
oggi in vigore.
LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Si accendono, con luci di posizione
accese, premendo il pulsante
fig.
48. Sul quadro si illumina la spia
.
Si spengono premendo nuovamente
il pulsante.
L’uso delle luci fendinebbia è
regolamentato dal codice stradale del
paese in cui vi trovate. Osservatene
le prescrizioni.LUCE RETRONEBBIA
Si accende, con luci anabbaglianti
accese o con luci di posizione e
fendinebbia (per versioni/mercati, dove
previsto) accese, premendo il pulsante
fig. 49. Sul quadro si illumina la
spia
. Si spegne premendo
nuovamente il pulsante oppure
spegnendo gli anabbaglianti e/o
fendinebbia (dove previsti). L’uso delle
luci retronebbia è regolamentato dal
codice stradale del paese in cui vi
trovate. Osservatene le prescrizioni.
LUCI FENDINEBBIA/
RETRONEBBIA
(Per versioni 2.3 150 ECOJET)
Con luci anabbaglianti accese, per
l'accensione delle luci
fendinebbia/retronebbia utilizzare il
pulsante A fig. 50 con la seguente
modalità:
47F1A0306
MODE
48F1A0331
MODE
49F1A0323
30
CONOSCENZA DEL VEICOLO

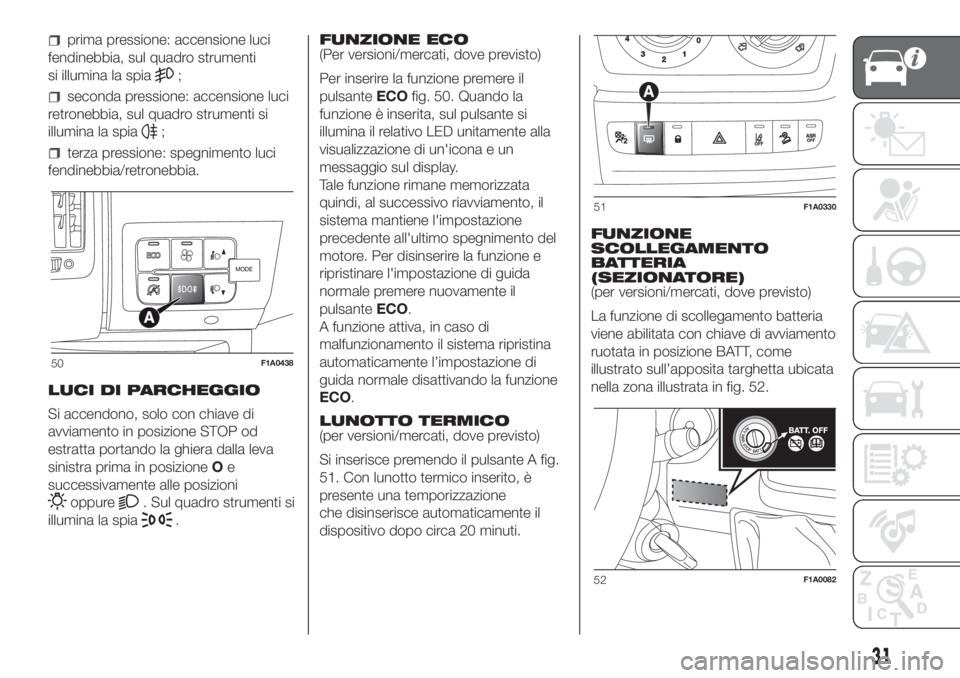

Page 33 of 308
prima pressione: accensione luci
fendinebbia, sul quadro strumenti
si illumina la spia
;
seconda pressione: accensione luci
retronebbia, sul quadro strumenti si
illumina la spia
;
terza pressione: spegnimento luci
fendinebbia/retronebbia.
LUCI DI PARCHEGGIO
Si accendono, solo con chiave di
avviamento in posizione STOP od
estratta portando la ghiera dalla leva
sinistra prima in posizioneOe
successivamente alle posizioni
oppure. Sul quadro strumenti si
illumina la spia
.FUNZIONE ECO
(Per versioni/mercati, dove previsto)
Per inserire la funzione premere il
pulsanteECOfig. 50. Quando la
funzione è inserita, sul pulsante si
illumina il relativo LED unitamente alla
visualizzazione di un'icona e un
messaggio sul display.
Tale funzione rimane memorizzata
quindi, al successivo riavviamento, il
sistema mantiene l'impostazione
precedente all'ultimo spegnimento del
motore. Per disinserire la funzione e
ripristinare l'impostazione di guida
normale premere nuovamente il
pulsanteECO.
A funzione attiva, in caso di
malfunzionamento il sistema ripristina
automaticamente l’impostazione di
guida normale disattivando la funzione
ECO.
LUNOTTO TERMICO
(per versioni/mercati, dove previsto)
Si inserisce premendo il pulsante A fig.
51. Con lunotto termico inserito, è
presente una temporizzazione
che disinserisce automaticamente il
dispositivo dopo circa 20 minuti.FUNZIONE
SCOLLEGAMENTO
BATTERIA
(SEZIONATORE)
(per versioni/mercati, dove previsto)
La funzione di scollegamento batteria
viene abilitata con chiave di avviamento
ruotata in posizione BATT, come
illustrato sull’apposita targhetta ubicata
nella zona illustrata in fig. 52.
MODE
50F1A0438
51F1A0330
52F1A0082
31
Page 34 of 308

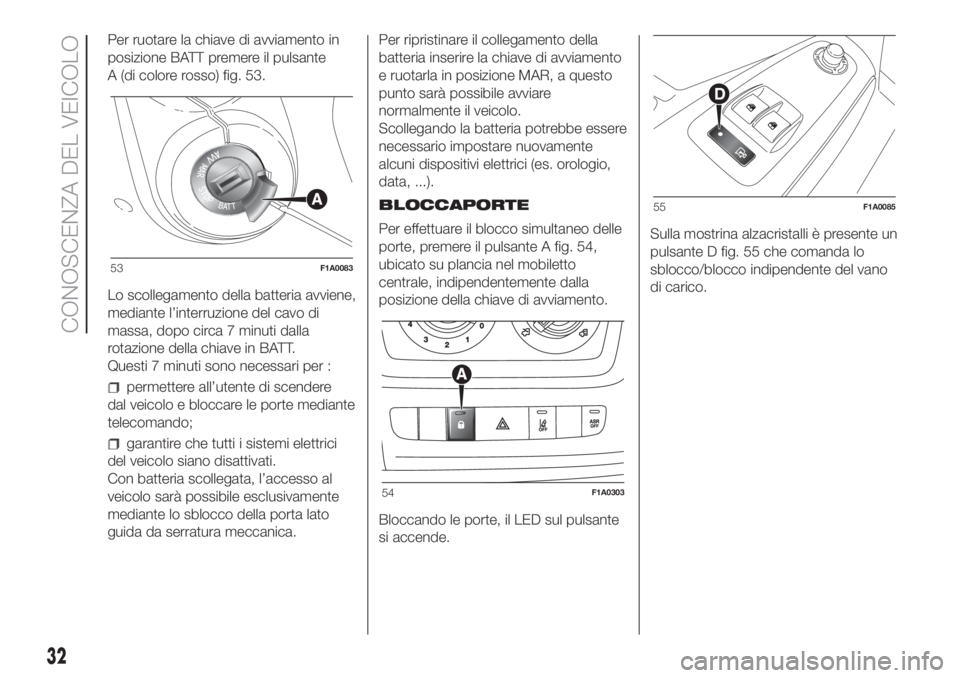

Per ruotare la chiave di avviamento in
posizione BATT premere il pulsante
A (di colore rosso) fig. 53.
Lo scollegamento della batteria avviene,
mediante l’interruzione del cavo di
massa, dopo circa 7 minuti dalla
rotazione della chiave in BATT.
Questi 7 minuti sono necessari per :
permettere all’utente di scendere
dal veicolo e bloccare le porte mediante
telecomando;
garantire che tutti i sistemi elettrici
del veicolo siano disattivati.
Con batteria scollegata, l’accesso al
veicolo sarà possibile esclusivamente
mediante lo sblocco della porta lato
guida da serratura meccanica.Per ripristinare il collegamento della
batteria inserire la chiave di avviamento
e ruotarla in posizione MAR, a questo
punto sarà possibile avviare
normalmente il veicolo.
Scollegando la batteria potrebbe essere
necessario impostare nuovamente
alcuni dispositivi elettrici (es. orologio,
data, ...).
BLOCCAPORTE
Per effettuare il blocco simultaneo delle
porte, premere il pulsante A fig. 54,
ubicato su plancia nel mobiletto
centrale, indipendentemente dalla
posizione della chiave di avviamento.
Bloccando le porte, il LED sul pulsante
si accende.Sulla mostrina alzacristalli è presente un
pulsante D fig. 55 che comanda lo
sblocco/blocco indipendente del vano
di carico.
53F1A0083
54F1A0303
55F1A0085
32
CONOSCENZA DEL VEICOLO
Page 35 of 308

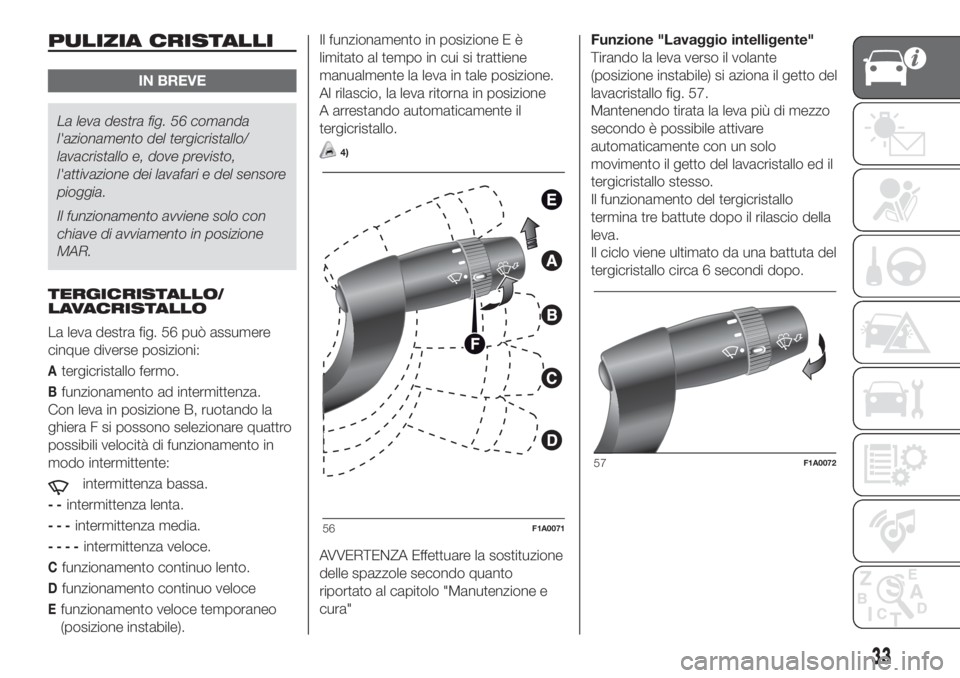

PULIZIA CRISTALLI
IN BREVE
La leva destra fig. 56 comanda
l'azionamento del tergicristallo/
lavacristallo e, dove previsto,
l'attivazione dei lavafari e del sensore
pioggia.
Il funzionamento avviene solo con
chiave di avviamento in posizione
MAR.
TERGICRISTALLO/
LAVACRISTALLO
La leva destra fig. 56 può assumere
cinque diverse posizioni:
Atergicristallo fermo.
Bfunzionamento ad intermittenza.
Con leva in posizione B, ruotando la
ghiera F si possono selezionare quattro
possibili velocità di funzionamento in
modo intermittente:
intermittenza bassa.
--intermittenza lenta.
---intermittenza media.
----intermittenza veloce.
Cfunzionamento continuo lento.
Dfunzionamento continuo veloce
Efunzionamento veloce temporaneo
(posizione instabile).Il funzionamento in posizione E è
limitato al tempo in cui si trattiene
manualmente la leva in tale posizione.
Al rilascio, la leva ritorna in posizione
A arrestando automaticamente il
tergicristallo.
4)
AVVERTENZA Effettuare la sostituzione
delle spazzole secondo quanto
riportato al capitolo "Manutenzione e
cura"Funzione "Lavaggio intelligente"
Tirando la leva verso il volante
(posizione instabile) si aziona il getto del
lavacristallo fig. 57.
Mantenendo tirata la leva più di mezzo
secondo è possibile attivare
automaticamente con un solo
movimento il getto del lavacristallo ed il
tergicristallo stesso.
Il funzionamento del tergicristallo
termina tre battute dopo il rilascio della
leva.
Il ciclo viene ultimato da una battuta del
tergicristallo circa 6 secondi dopo.
56F1A0071
57F1A0072
33
Page 36 of 308

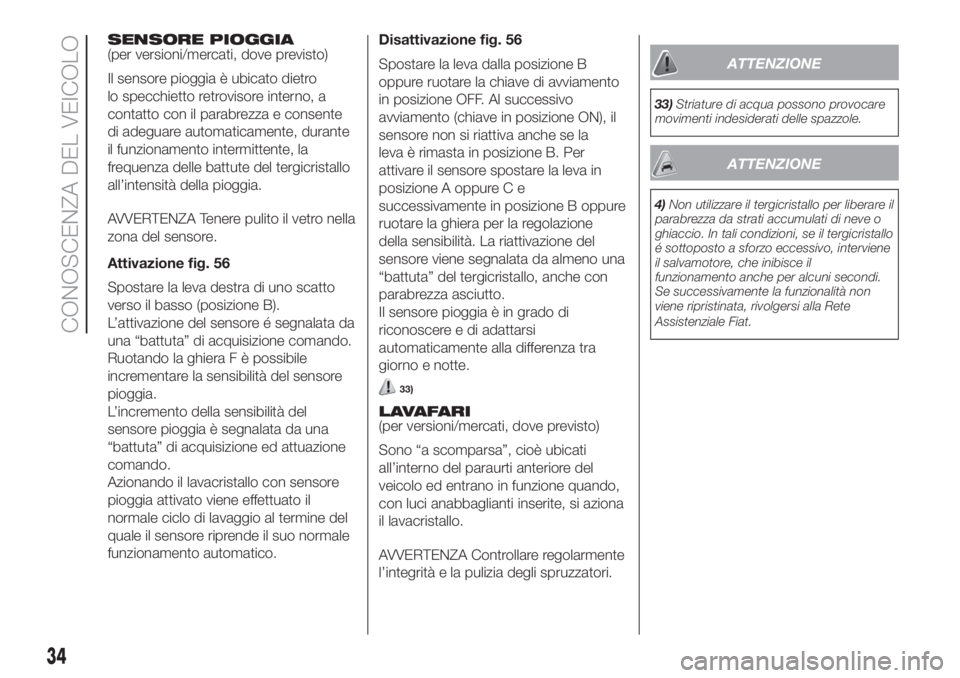

SENSORE PIOGGIA
(per versioni/mercati, dove previsto)
Il sensore pioggia è ubicato dietro
lo specchietto retrovisore interno, a
contatto con il parabrezza e consente
di adeguare automaticamente, durante
il funzionamento intermittente, la
frequenza delle battute del tergicristallo
all’intensità della pioggia.
AVVERTENZA Tenere pulito il vetro nella
zona del sensore.
Attivazione fig. 56
Spostare la leva destra di uno scatto
verso il basso (posizione B).
L’attivazione del sensore é segnalata da
una “battuta” di acquisizione comando.
Ruotando la ghiera F è possibile
incrementare la sensibilità del sensore
pioggia.
L’incremento della sensibilità del
sensore pioggia è segnalata da una
“battuta” di acquisizione ed attuazione
comando.
Azionando il lavacristallo con sensore
pioggia attivato viene effettuato il
normale ciclo di lavaggio al termine del
quale il sensore riprende il suo normale
funzionamento automatico.Disattivazione fig. 56
Spostare la leva dalla posizione B
oppure ruotare la chiave di avviamento
in posizione OFF. Al successivo
avviamento (chiave in posizione ON), il
sensore non si riattiva anche se la
leva è rimasta in posizione B. Per
attivare il sensore spostare la leva in
posizione A oppure C e
successivamente in posizione B oppure
ruotare la ghiera per la regolazione
della sensibilità. La riattivazione del
sensore viene segnalata da almeno una
“battuta” del tergicristallo, anche con
parabrezza asciutto.
Il sensore pioggia è in grado di
riconoscere e di adattarsi
automaticamente alla differenza tra
giorno e notte.
33)
LAVAFARI
(per versioni/mercati, dove previsto)
Sono “a scomparsa”, cioè ubicati
all’interno del paraurti anteriore del
veicolo ed entrano in funzione quando,
con luci anabbaglianti inserite, si aziona
il lavacristallo.
AVVERTENZA Controllare regolarmente
l’integrità e la pulizia degli spruzzatori.
ATTENZIONE
33)Striature di acqua possono provocare
movimenti indesiderati delle spazzole.
ATTENZIONE
4)Non utilizzare il tergicristallo per liberare il
parabrezza da strati accumulati di neve o
ghiaccio. In tali condizioni, se il tergicristallo
é sottoposto a sforzo eccessivo, interviene
il salvamotore, che inibisce il
funzionamento anche per alcuni secondi.
Se successivamente la funzionalità non
viene ripristinata, rivolgersi alla Rete
Assistenziale Fiat.
34
CONOSCENZA DEL VEICOLO
Page 37 of 308

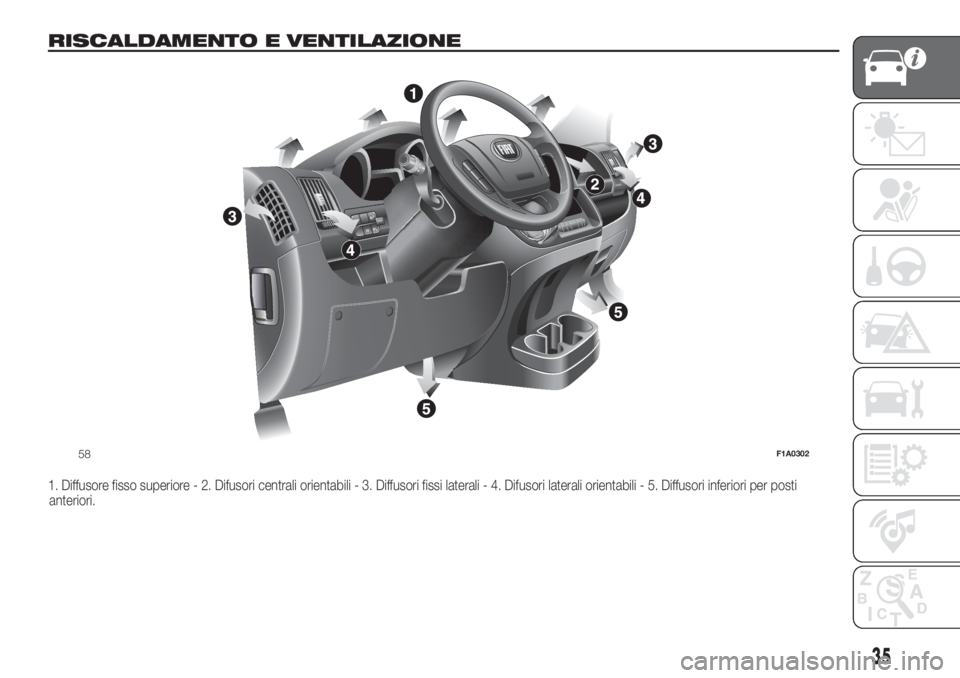

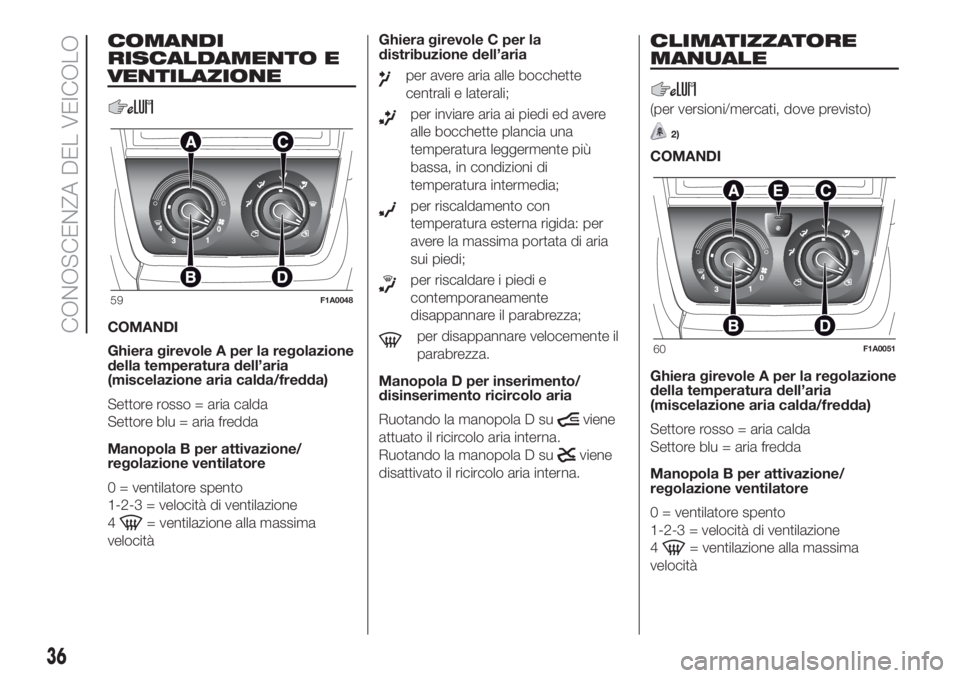

RISCALDAMENTO E VENTILAZIONE
1. Diffusore fisso superiore - 2. Difusori centrali orientabili - 3. Diffusori fissi laterali - 4. Difusori laterali orientabili - 5. Diffusori inferiori per posti
anteriori.
MODE
58F1A0302
35
Page 38 of 308
COMANDI
RISCALDAMENTO E
VENTILAZIONE
COMANDI
Ghiera girevole A per la regolazione
della temperatura dell’aria
(miscelazione aria calda/fredda)
Settore rosso = aria calda
Settore blu = aria fredda
Manopola B per attivazione/
regolazione ventilatore
0 = ventilatore spento
1-2-3 = velocità di ventilazione
4
= ventilazione alla massima
velocitàGhiera girevole C per la
distribuzione dell’aria
per avere aria alle bocchette
centrali e laterali;
per inviare aria ai piedi ed avere
alle bocchette plancia una
temperatura leggermente più
bassa, in condizioni di
temperatura intermedia;
per riscaldamento con
temperatura esterna rigida: per
avere la massima portata di aria
sui piedi;
per riscaldare i piedi e
contemporaneamente
disappannare il parabrezza;
per disappannare velocemente il
parabrezza.
Manopola D per inserimento/
disinserimento ricircolo aria
Ruotando la manopola D su
viene
attuato il ricircolo aria interna.
Ruotando la manopola D su
viene
disattivato il ricircolo aria interna.
CLIMATIZZATORE
MANUALE
(per versioni/mercati, dove previsto)
2)
COMANDI
Ghiera girevole A per la regolazione
della temperatura dell’aria
(miscelazione aria calda/fredda)
Settore rosso = aria calda
Settore blu = aria fredda
Manopola B per attivazione/
regolazione ventilatore
0 = ventilatore spento
1-2-3 = velocità di ventilazione
4
= ventilazione alla massima
velocità
59F1A0048
60F1A0051
36
CONOSCENZA DEL VEICOLO
Page 39 of 308

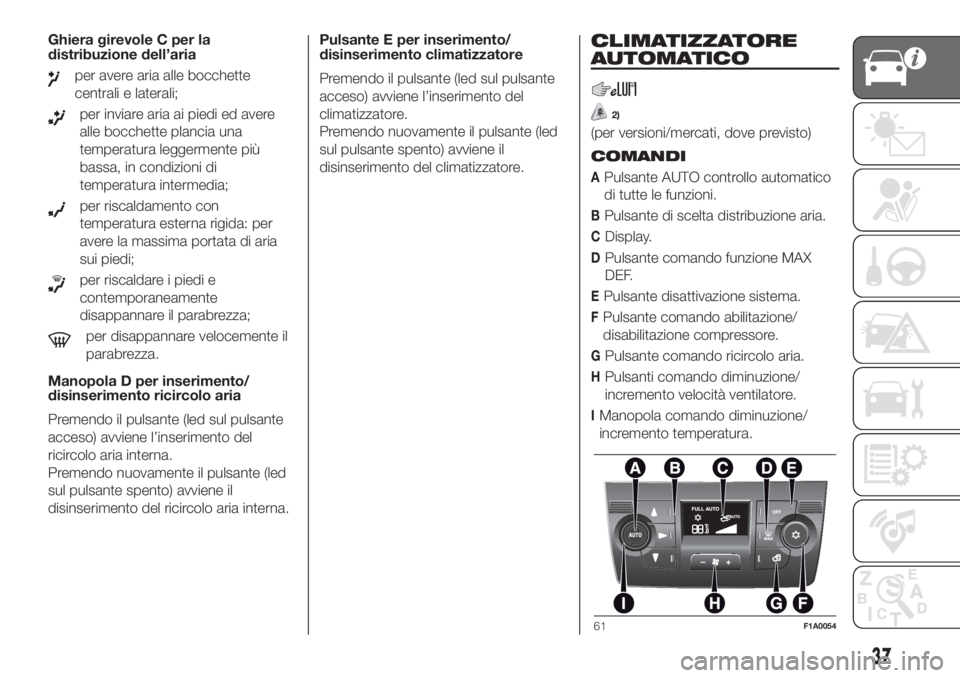

Ghiera girevole C per la
distribuzione dell’aria
per avere aria alle bocchette
centrali e laterali;
per inviare aria ai piedi ed avere
alle bocchette plancia una
temperatura leggermente più
bassa, in condizioni di
temperatura intermedia;
per riscaldamento con
temperatura esterna rigida: per
avere la massima portata di aria
sui piedi;
per riscaldare i piedi e
contemporaneamente
disappannare il parabrezza;
per disappannare velocemente il
parabrezza.
Manopola D per inserimento/
disinserimento ricircolo aria
Premendo il pulsante (led sul pulsante
acceso) avviene l’inserimento del
ricircolo aria interna.
Premendo nuovamente il pulsante (led
sul pulsante spento) avviene il
disinserimento del ricircolo aria interna.Pulsante E per inserimento/
disinserimento climatizzatore
Premendo il pulsante (led sul pulsante
acceso) avviene l’inserimento del
climatizzatore.
Premendo nuovamente il pulsante (led
sul pulsante spento) avviene il
disinserimento del climatizzatore.
CLIMATIZZATORE
AUTOMATICO
2)
(per versioni/mercati, dove previsto)
COMANDI
APulsante AUTO controllo automatico
di tutte le funzioni.
BPulsante di scelta distribuzione aria.
CDisplay.
DPulsante comando funzione MAX
DEF.
EPulsante disattivazione sistema.
FPulsante comando abilitazione/
disabilitazione compressore.
GPulsante comando ricircolo aria.
HPulsanti comando diminuzione/
incremento velocità ventilatore.
IManopola comando diminuzione/
incremento temperatura.
61F1A0054
37
Page 40 of 308

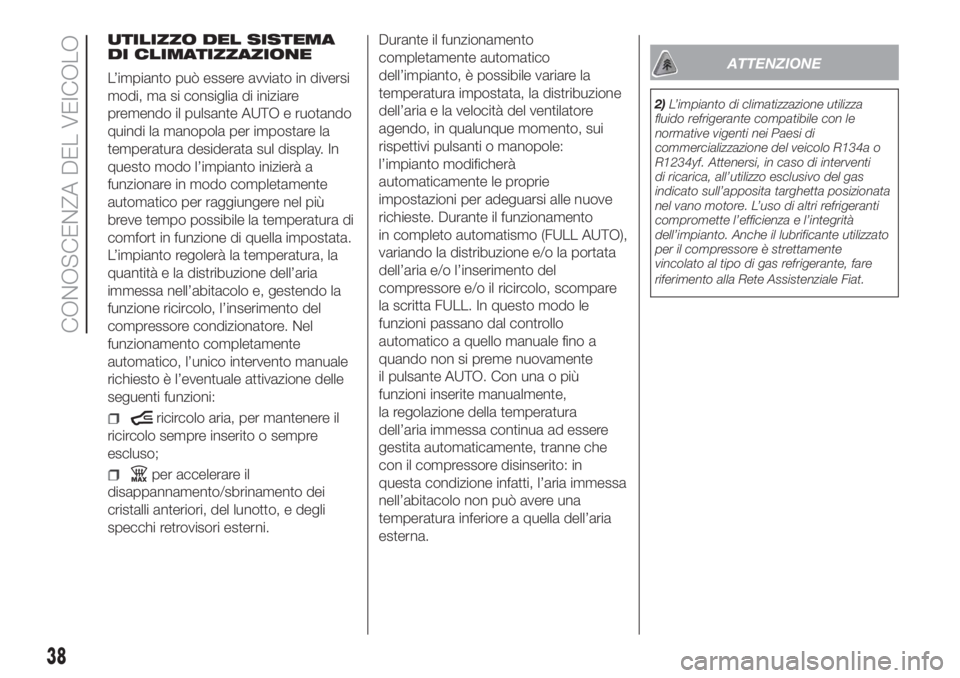

UTILIZZO DEL SISTEMA
DI CLIMATIZZAZIONE
L’impianto può essere avviato in diversi
modi, ma si consiglia di iniziare
premendo il pulsante AUTO e ruotando
quindi la manopola per impostare la
temperatura desiderata sul display. In
questo modo l’impianto inizierà a
funzionare in modo completamente
automatico per raggiungere nel più
breve tempo possibile la temperatura di
comfort in funzione di quella impostata.
L’impianto regolerà la temperatura, la
quantità e la distribuzione dell’aria
immessa nell’abitacolo e, gestendo la
funzione ricircolo, l’inserimento del
compressore condizionatore. Nel
funzionamento completamente
automatico, l’unico intervento manuale
richiesto è l’eventuale attivazione delle
seguenti funzioni:
ricircolo aria, per mantenere il
ricircolo sempre inserito o sempre
escluso;
per accelerare il
disappannamento/sbrinamento dei
cristalli anteriori, del lunotto, e degli
specchi retrovisori esterni.Durante il funzionamento
completamente automatico
dell’impianto, è possibile variare la
temperatura impostata, la distribuzione
dell’aria e la velocità del ventilatore
agendo, in qualunque momento, sui
rispettivi pulsanti o manopole:
l’impianto modificherà
automaticamente le proprie
impostazioni per adeguarsi alle nuove
richieste. Durante il funzionamento
in completo automatismo (FULL AUTO),
variando la distribuzione e/o la portata
dell’aria e/o l’inserimento del
compressore e/o il ricircolo, scompare
la scritta FULL. In questo modo le
funzioni passano dal controllo
automatico a quello manuale fino a
quando non si preme nuovamente
il pulsante AUTO. Con una o più
funzioni inserite manualmente,
la regolazione della temperatura
dell’aria immessa continua ad essere
gestita automaticamente, tranne che
con il compressore disinserito: in
questa condizione infatti, l’aria immessa
nell’abitacolo non può avere una
temperatura inferiore a quella dell’aria
esterna.
ATTENZIONE
2)L’impianto di climatizzazione utilizza
fluido refrigerante compatibile con le
normative vigenti nei Paesi di
commercializzazione del veicolo R134a o
R1234yf. Attenersi, in caso di interventi
di ricarica, all’utilizzo esclusivo del gas
indicato sull’apposita targhetta posizionata
nel vano motore. L’uso di altri refrigeranti
compromette l’efficienza e l’integrità
dell’impianto. Anche il lubrificante utilizzato
per il compressore è strettamente
vincolato al tipo di gas refrigerante, fare
riferimento alla Rete Assistenziale Fiat.
38
CONOSCENZA DEL VEICOLO
