FIAT DUCATO BASE CAMPER 2017 Notice d'entretien (in French)

Signification Que faire

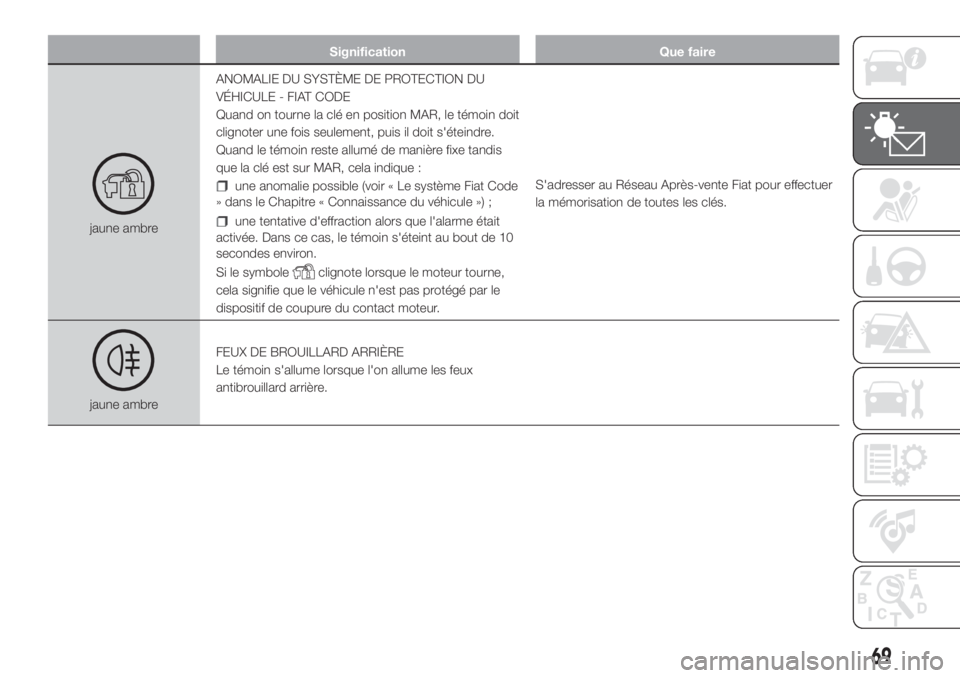

jaune ambreANOMALIE DU SYSTÈME DE PROTECTION DU
VÉHICULE - FIAT CODE
Quand on tourne la clé en position MAR, le témoin doit
clignoter une fois seulement, puis il doit s'éteindre.
Quand le témoin reste allumé de manière fixe tandis
que la clé est sur MAR, cela indique :
une anomalie possible (voir « Le système Fiat Code
» dans le Chapitre « Connaissance du véhicule ») ;
une tentative d'effraction alors que l'alarme était
activée. Dans ce cas, le témoin s'éteint au bout de 10
secondes environ.
Si le symbole
clignote lorsque le moteur tourne,
cela signifie que le véhicule n'est pas protégé par le
dispositif de coupure du contact moteur.S'adresser au Réseau Après-vente Fiat pour effectuer
la mémorisation de toutes les clés.
jaune ambreFEUX DE BROUILLARD ARRIÈRE
Le témoin s'allume lorsque l'on allume les feux
antibrouillard arrière.
69

Signification Que faire

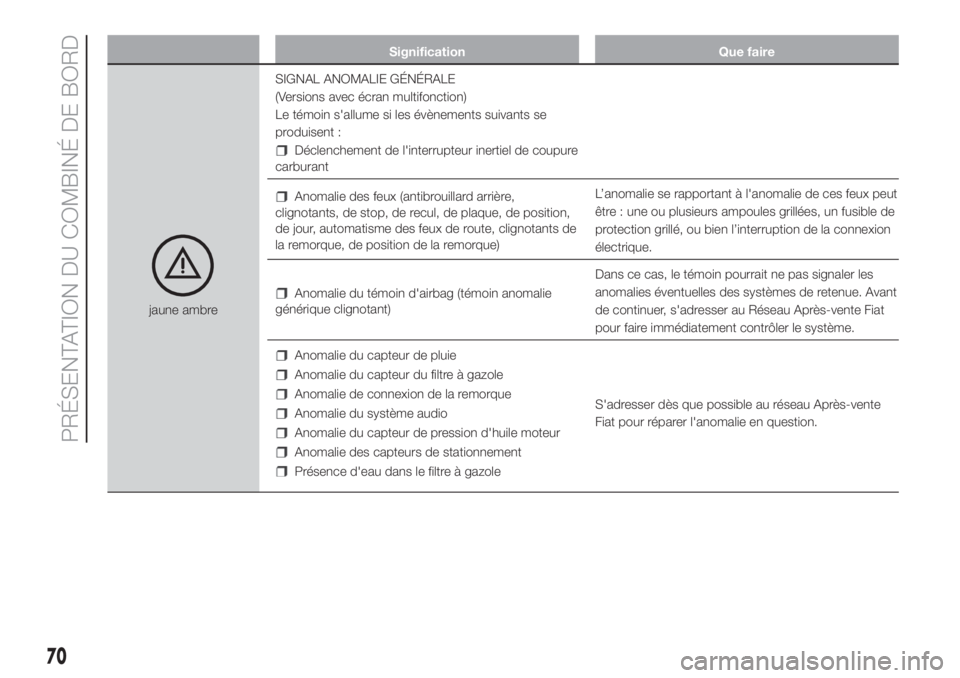

jaune ambreSIGNAL ANOMALIE GÉNÉRALE
(Versions avec écran multifonction)
Le témoin s'allume si les évènements suivants se
produisent :
Déclenchement de l'interrupteur inertiel de coupure
carburant
Anomalie des feux (antibrouillard arrière,
clignotants, de stop, de recul, de plaque, de position,
de jour, automatisme des feux de route, clignotants de
la remorque, de position de la remorque)L’anomalie se rapportant à l'anomalie de ces feux peut
être : une ou plusieurs ampoules grillées, un fusible de
protection grillé, ou bien l’interruption de la connexion
électrique.
Anomalie du témoin d'airbag (témoin anomalie
générique clignotant)Dans ce cas, le témoin pourrait ne pas signaler les
anomalies éventuelles des systèmes de retenue. Avant
de continuer, s'adresser au Réseau Après-vente Fiat
pour faire immédiatement contrôler le système.
Anomalie du capteur de pluie
Anomalie du capteur du filtre à gazole
Anomalie de connexion de la remorque
Anomalie du système audio
Anomalie du capteur de pression d'huile moteur
Anomalie des capteurs de stationnement
Présence d'eau dans le filtre à gazoleS'adresser dès que possible au réseau Après-vente
Fiat pour réparer l'anomalie en question.
70
PRÉSENTATION DU COMBINÉ DE BORD

Signification Que faire

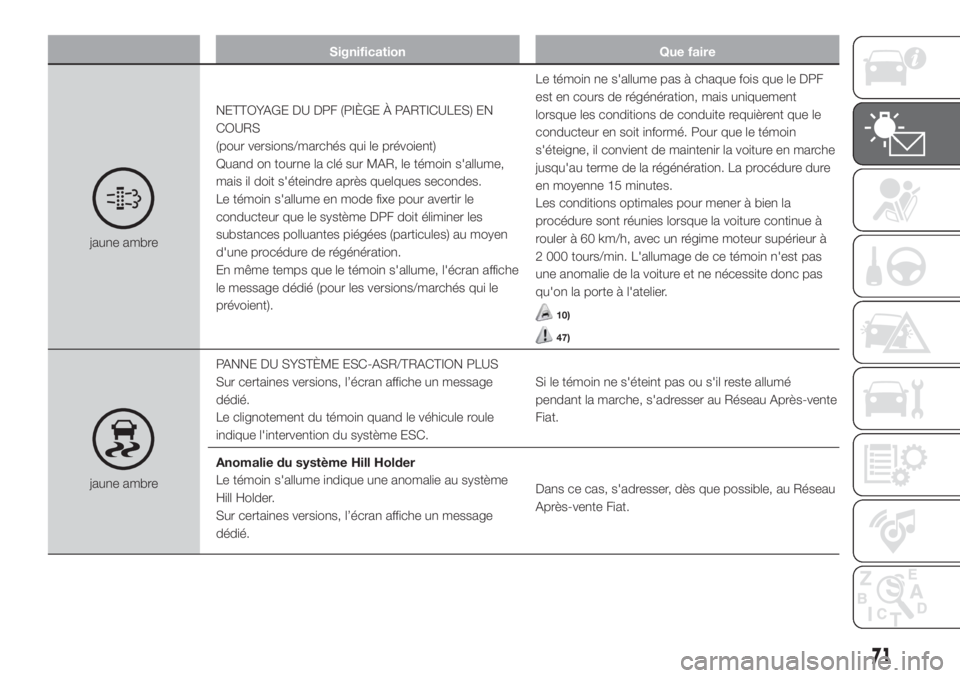

jaune ambreNETTOYAGE DU DPF (PIÈGE À PARTICULES) EN
COURS
(pour versions/marchés qui le prévoient)
Quand on tourne la clé sur MAR, le témoin s'allume,
mais il doit s'éteindre après quelques secondes.
Le témoin s'allume en mode fixe pour avertir le
conducteur que le système DPF doit éliminer les
substances polluantes piégées (particules) au moyen
d'une procédure de régénération.
En même temps que le témoin s'allume, l'écran affiche
le message dédié (pour les versions/marchés qui le
prévoient).Le témoin ne s'allume pas à chaque fois que le DPF
est en cours de régénération, mais uniquement
lorsque les conditions de conduite requièrent que le
conducteur en soit informé. Pour que le témoin
s'éteigne, il convient de maintenir la voiture en marche
jusqu'au terme de la régénération. La procédure dure
en moyenne 15 minutes.
Les conditions optimales pour mener à bien la
procédure sont réunies lorsque la voiture continue à
rouler à 60 km/h, avec un régime moteur supérieur à
2 000 tours/min. L'allumage de ce témoin n'est pas
une anomalie de la voiture et ne nécessite donc pas
qu'on la porte à l'atelier.
10)
47)
jaune ambrePANNE DU SYSTÈME ESC-ASR/TRACTION PLUS
Sur certaines versions, l’écran affiche un message
dédié.
Le clignotement du témoin quand le véhicule roule
indique l'intervention du système ESC.Si le témoin ne s'éteint pas ou s'il reste allumé
pendant la marche, s'adresser au Réseau Après-vente
Fiat.
Anomalie du système Hill Holder
Le témoin s'allume indique une anomalie au système
Hill Holder.
Sur certaines versions, l’écran affiche un message
dédié.Dans ce cas, s'adresser, dès que possible, au Réseau
Après-vente Fiat.
71

Signification Que faire

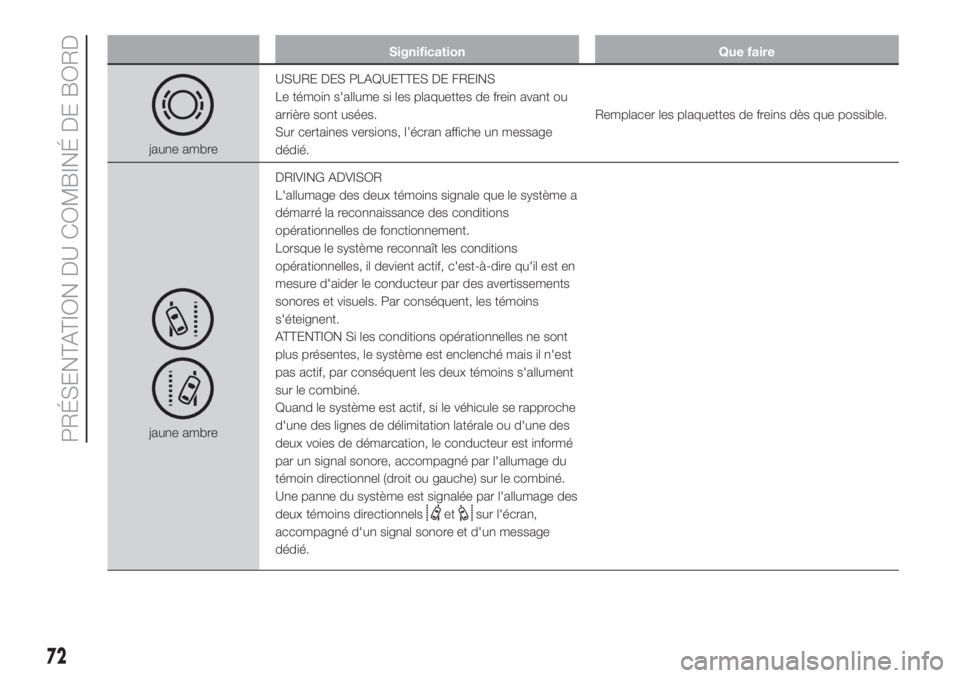

jaune ambreUSURE DES PLAQUETTES DE FREINS
Le témoin s'allume si les plaquettes de frein avant ou
arrière sont usées.
Sur certaines versions, l’écran affiche un message
dédié.Remplacer les plaquettes de freins dès que possible.
jaune ambreDRIVING ADVISOR
L'allumage des deux témoins signale que le système a
démarré la reconnaissance des conditions
opérationnelles de fonctionnement.
Lorsque le système reconnaît les conditions
opérationnelles, il devient actif, c'est-à-dire qu'il est en
mesure d'aider le conducteur par des avertissements
sonores et visuels. Par conséquent, les témoins
s'éteignent.
ATTENTION Si les conditions opérationnelles ne sont
plus présentes, le système est enclenché mais il n'est
pas actif, par conséquent les deux témoins s'allument
sur le combiné.
Quand le système est actif, si le véhicule se rapproche
d'une des lignes de délimitation latérale ou d'une des
deux voies de démarcation, le conducteur est informé
par un signal sonore, accompagné par l'allumage du
témoin directionnel (droit ou gauche) sur le combiné.
Une panne du système est signalée par l'allumage des
deux témoins directionnels
etsur l'écran,
accompagné d'un signal sonore et d'un message
dédié.
72
PRÉSENTATION DU COMBINÉ DE BORD

Signification Que faire

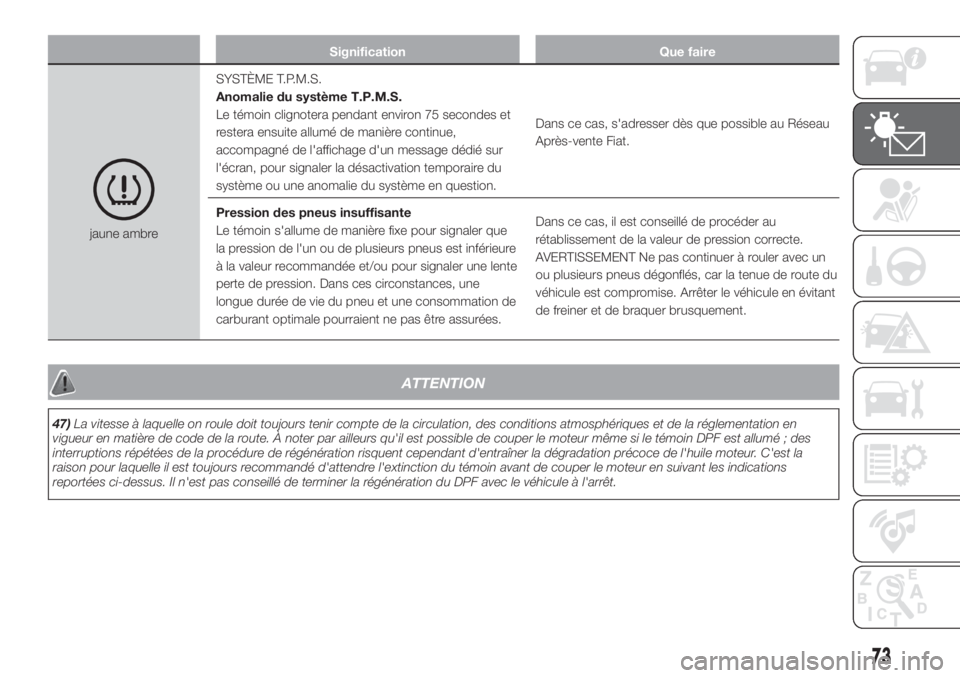

jaune ambreSYSTÈME T.P.M.S.
Anomalie du système T.P.M.S.
Le témoin clignotera pendant environ 75 secondes et
restera ensuite allumé de manière continue,
accompagné de l'affichage d'un message dédié sur
l'écran, pour signaler la désactivation temporaire du
système ou une anomalie du système en question.Dans ce cas, s'adresser dès que possible au Réseau
Après-vente Fiat.
Pression des pneus insuffisante
Le témoin s'allume de manière fixe pour signaler que
la pression de l'un ou de plusieurs pneus est inférieure
à la valeur recommandée et/ou pour signaler une lente
perte de pression. Dans ces circonstances, une
longue durée de vie du pneu et une consommation de
carburant optimale pourraient ne pas être assurées.Dans ce cas, il est conseillé de procéder au
rétablissement de la valeur de pression correcte.
AVERTISSEMENT Ne pas continuer à rouler avec un
ou plusieurs pneus dégonflés, car la tenue de route du
véhicule est compromise. Arrêter le véhicule en évitant
de freiner et de braquer brusquement.
ATTENTION
47)La vitesse à laquelle on roule doit toujours tenir compte de la circulation, des conditions atmosphériques et de la réglementation en
vigueur en matière de code de la route. À noter par ailleurs qu'il est possible de couper le moteur même si le témoin DPF est allumé ; des
interruptions répétées de la procédure de régénération risquent cependant d'entraîner la dégradation précoce de l'huile moteur. C'est la
raison pour laquelle il est toujours recommandé d'attendre l'extinction du témoin avant de couper le moteur en suivant les indications
reportées ci-dessus. Il n'est pas conseillé de terminer la régénération du DPF avec le véhicule à l'arrêt.
73

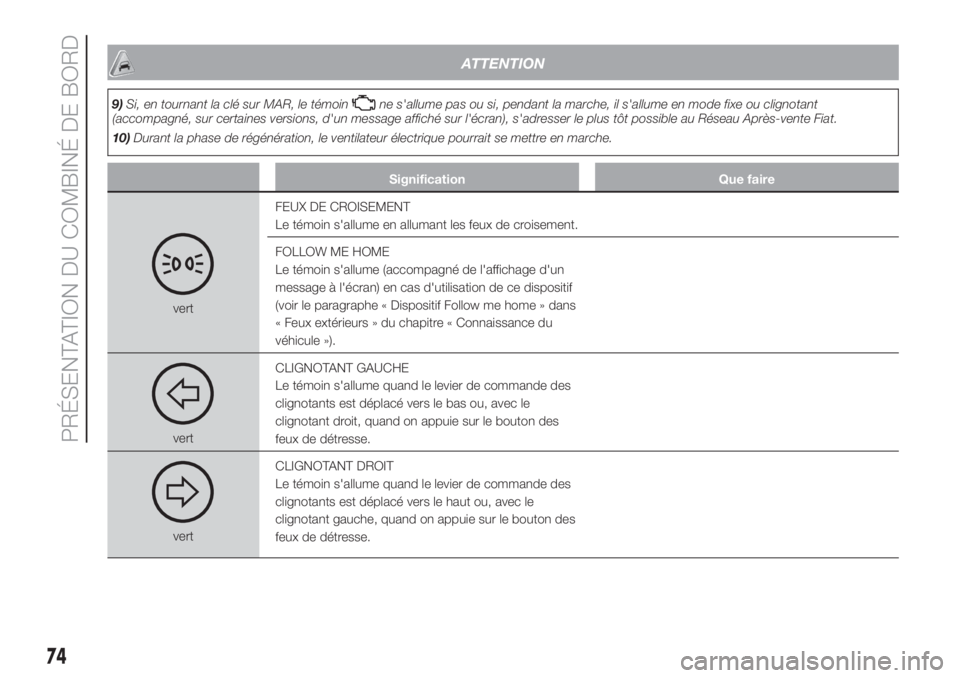

ATTENTION
9)Si, en tournant la clé sur MAR, le témoinne s'allume pas ou si, pendant la marche, il s'allume en mode fixe ou clignotant
(accompagné, sur certaines versions, d'un message affiché sur l'écran), s'adresser le plus tôt possible au Réseau Après-vente Fiat.
10)Durant la phase de régénération, le ventilateur électrique pourrait se mettre en marche.
Signification Que faire
vertFEUX DE CROISEMENT
Le témoin s'allume en allumant les feux de croisement.
FOLLOW ME HOME
Le témoin s'allume (accompagné de l'affichage d'un
message à l'écran) en cas d'utilisation de ce dispositif
(voir le paragraphe « Dispositif Follow me home » dans
« Feux extérieurs » du chapitre « Connaissance du
véhicule »).
vertCLIGNOTANT GAUCHE
Le témoin s'allume quand le levier de commande des
clignotants est déplacé vers le bas ou, avec le
clignotant droit, quand on appuie sur le bouton des
feux de détresse.
vertCLIGNOTANT DROIT
Le témoin s'allume quand le levier de commande des
clignotants est déplacé vers le haut ou, avec le
clignotant gauche, quand on appuie sur le bouton des
feux de détresse.
74
PRÉSENTATION DU COMBINÉ DE BORD

Signification Que faire

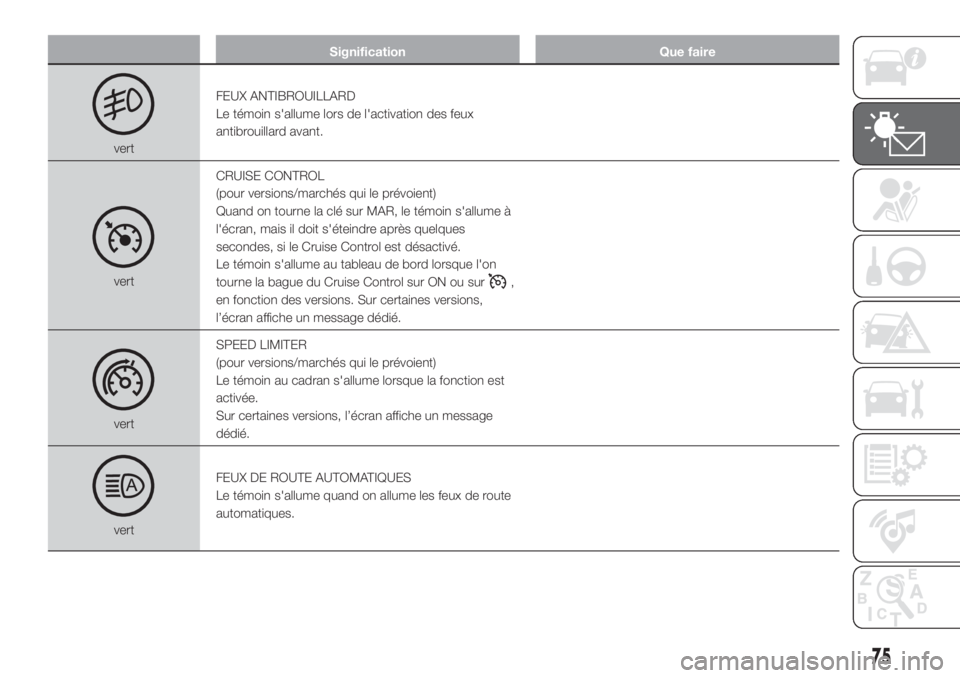

vertFEUX ANTIBROUILLARD
Le témoin s'allume lors de l'activation des feux
antibrouillard avant.
vertCRUISE CONTROL
(pour versions/marchés qui le prévoient)
Quand on tourne la clé sur MAR, le témoin s'allume à
l'écran, mais il doit s'éteindre après quelques
secondes, si le Cruise Control est désactivé.
Le témoin s'allume au tableau de bord lorsque l'on
tourne la bague du Cruise Control sur ON ou sur,
en fonction des versions. Sur certaines versions,
l’écran affiche un message dédié.
vertSPEED LIMITER
(pour versions/marchés qui le prévoient)
Le témoin au cadran s'allume lorsque la fonction est
activée.
Sur certaines versions, l’écran affiche un message
dédié.
vertFEUX DE ROUTE AUTOMATIQUES
Le témoin s'allume quand on allume les feux de route
automatiques.
75

Signification Que faire

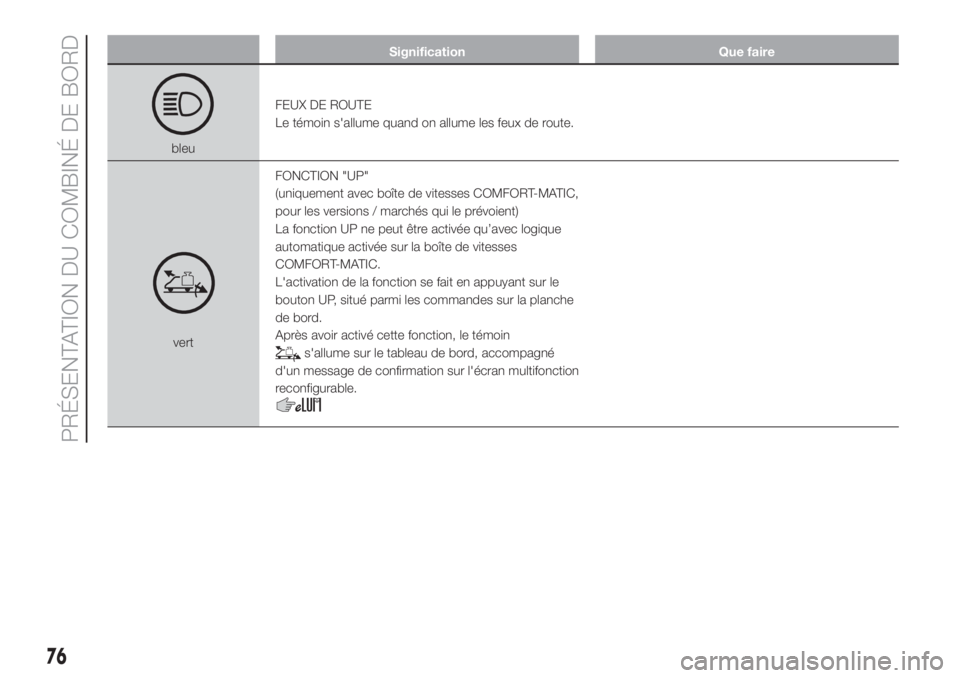

bleuFEUX DE ROUTE
Le témoin s'allume quand on allume les feux de route.
vertFONCTION "UP"
(uniquement avec boîte de vitesses COMFORT-MATIC,
pour les versions / marchés qui le prévoient)
La fonction UP ne peut être activée qu’avec logique
automatique activée sur la boîte de vitesses
COMFORT-MATIC.
L'activation de la fonction se fait en appuyant sur le
bouton UP, situé parmi les commandes sur la planche
de bord.
Après avoir activé cette fonction, le témoins'allume sur le tableau de bord, accompagné
d'un message de confirmation sur l'écran multifonction
reconfigurable.
76
PRÉSENTATION DU COMBINÉ DE BORD

Messages à l'écran
Signification Que faire
ANOMALIE DES FEUX EXTÉRIEURS
(Versions avec écran multifonction reconfigurable)
Le symbole s'allume lorsqu'une anomalie est détectée
sur l'un des feux suivants :
clignotants
feux de brouillard arrière
feux de stop
feux de position
feux de jour
feux de plaque
Feux de recul
automatisme des feux de route
feux de position remorque
clignotants remorque.L’anomalie se rapportant à ces ampoules peut être :
une ou plusieurs ampoules grillées, un fusible de
protection grillé, ou bien l’interruption de la connexion
électrique.
ANOMALIE DU TÉMOIN DE PRESSION D'HUILE
MOTEUR INSUFFISANTE
Le symbole s'allume pour signaler une anomalie de
fonctionnement du témoin de pression d'huile
insuffisante.S'adresser au Réseau Après-vente Fiat.
ANOMALIE DES FEUX DE STOP
(Versions avec écran multifonction reconfigurable)
Le symbole s'allume lorsqu'une anomalie des feux de
stop est détectée.L’anomalie peut être une ou plusieurs ampoules
grillées, un fusible de protection sauté ou bien
l’interruption du branchement électrique.
77

Signification Que faire
ANOMALIE DE L'AUTOMATISME DES FEUX DE
ROUTE
(Versions avec écran multifonction reconfigurable)
Le symbole s'allume lorsqu'une anomalie du système
d'allumage automatique des feux de route est
détectée.
PRÉSENCE POSSIBLE DE VERGLAS SUR LA ROUTE
Quand la température extérieure atteint ou est
inférieure à 3 °C, l’indication de la température
extérieure clignote pour signaler la présence possible
de verglas sur la route.
L'écran affiche un message dédié (uniquement pour
les versions avec écran multifonction).
LIMITE DE VITESSE DÉPASSÉE
Le symbole s'allume accompagné d'un message
dédié quand le véhicule dépasse la valeur de limite de
vitesse définie (voir « Écran multifonction » au chapitre
« Connaissance du véhicule »).
ENTRETIEN PROGRAMMÉ
(pour versions/marchés qui le prévoient)
Le symbole s'allume accompagné d'un message
dédié au moment des avis d'entretien programmé et
ce message reste affiché jusqu'à ce que le seuil fixé
pour l'échéance soit atteint. Il s'éteint une fois que
l'entretien a été effectué auprès du Réseau Après-
vente Fiat ou après avoir parcouru 1 000 km après
l'échéance d'entretien.
78
