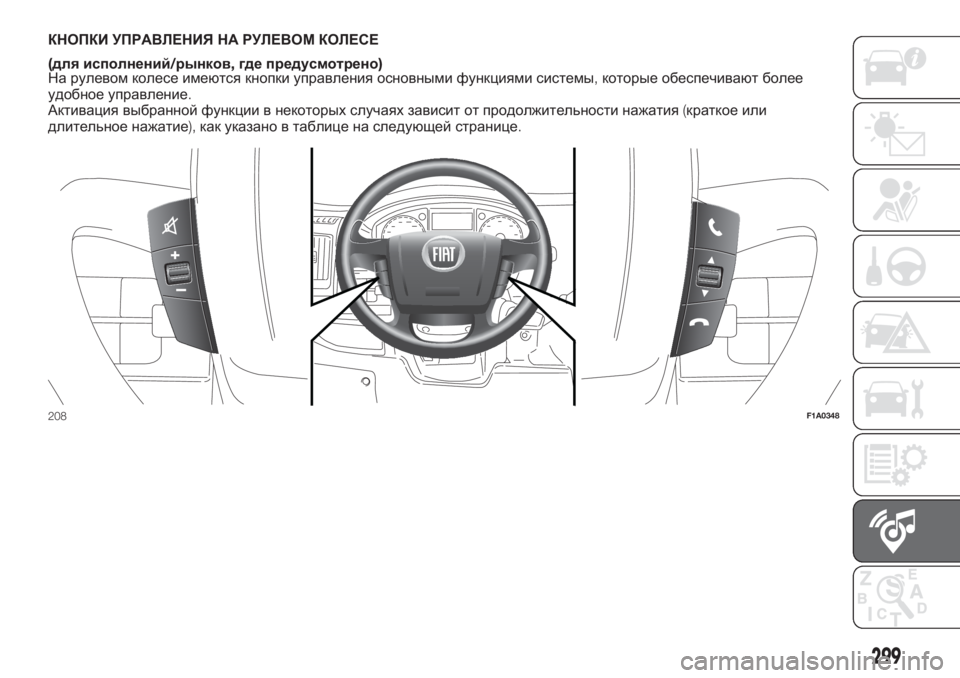

КНОПКИ УПРАВЛЕНИЯ НА РУЛЕВОМ КОЛЕСЕ
(для исполнений/рынков,где предусмотрено)
На рулевом колесе имеются кнопки управления основными функциями системы,которые обеспечивают более
удобное управление.
Активация выбранной функции в некоторых случаях зависит от продолжительности нажатия(краткое или
длительное нажатие),как указано в таблице на следующей странице.
208F1A0348
299
Page 302 of 330

Кнопка Воздействие(нажатие/вращение)
Прием входящего телефонного вызова
Прием второго входящего вызова и перевод в режим ожидания текущего вызова.
Отказ от приема входящего телефонного вызова
Завершение текущего телефонного вызова
Включение/выключение микрофона во время телефонного разговора
Включение/отключение паузы источниковUSB/iPod
включение/отключение функцииMute (без звука)для источников Радио/AUX.
+/–Поворот левого колесика вверх или вниз:регулировка звука аудио
Краткое нажатие:увеличение/уменьшение звука одиночными нажатиями.
Продолжительное нажатие:увеличение/уменьшение звука до конца.
Поворот правого колесика вверх или вниз:Краткое нажатие(режим«Радио»):выбор следующей/предыдущей радиостанции.
Продолжительное нажатие(режим«Радио»):сканирование верхних/нижних частот до конца.
Краткое нажатие(режимUSB/iPod):выбор последующего/предыдущего трека
Продолжительное нажатие(режимUSB/iPod):быстрая перемотка вперед/назад до отпускания
кнопки
300
МУЛЬТИМЕДИА
Page 303 of 330

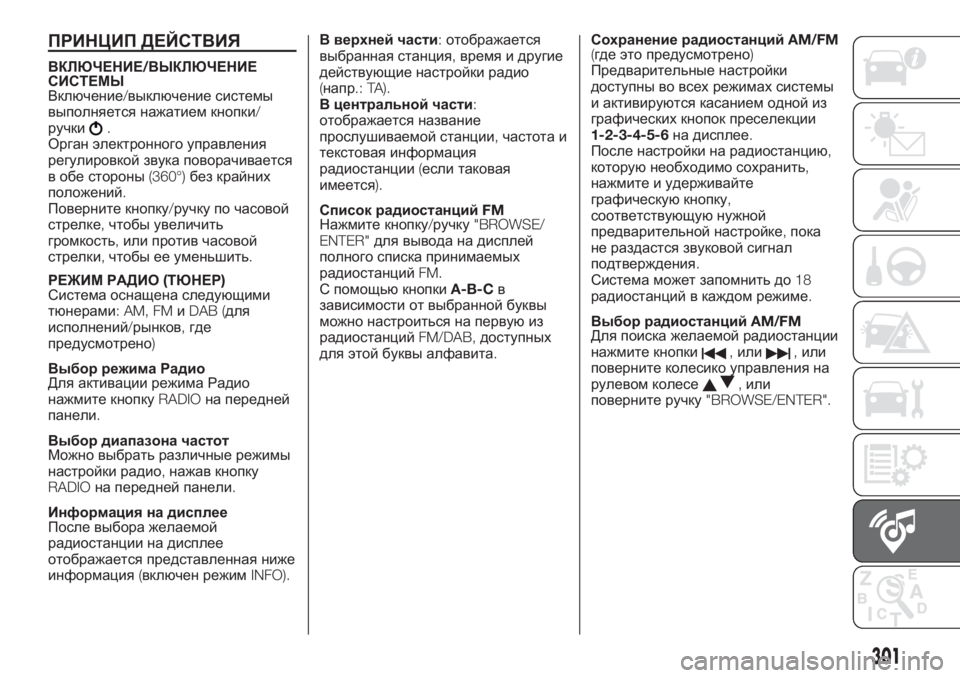

ПРИНЦИП ДЕЙСТВИЯ
ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ
СИСТЕМЫ
Включение/выключение системы
выполняется нажатием кнопки/
ручки
.
Орган электронного управления
регулировкой звука поворачивается
в обе стороны(360°)без крайних
положений.
Поверните кнопку/ручку по часовой
стрелке,чтобы увеличить
громкость,или против часовой
стрелки,чтобы ее уменьшить.
РЕЖИМ РАДИО(ТЮНЕР)
Система оснащена следующими
тюнерами: AM, FMиDAB (для
исполнений/рынков,где
предусмотрено)
Выбор режима Радио
Для активации режима Радио
нажмите кнопкуRADIOна передней
панели.
Выбор диапазона частот
Можно выбрать различные режимы
настройки радио,нажав кнопку
RADIOна передней панели.
Информация на дисплее
После выбора желаемой
радиостанции на дисплее
отображается представленная ниже
информация(включен режимINFO).В верхней части:отображается
выбранная станция,время и другие
действующие настройки радио
(напр.: TA).
В центральной части:
отображается название
прослушиваемой станции,частота и
текстовая информация
радиостанции(если таковая
имеется).
Список радиостанцийFM
Нажмите кнопку/ручку"BROWSE/
ENTER"для вывода на дисплей
полного списка принимаемых
радиостанцийFM.
С помощьюкнопкиA-B-Cв
зависимости от выбранной буквы
можно настроиться на первуюиз
радиостанцийFM/DAB,доступных
для этой буквы алфавита.Сохранение радиостанцийAM/FM
(где это предусмотрено)
Предварительные настройки
доступны во всех режимах системы
и активируются касанием одной из
графических кнопок преселекции
1-2-3-4-5-6на дисплее.
После настройки на радиостанцию,
которуюнеобходимо сохранить,
нажмите и удерживайте
графическуюкнопку,
соответствующую нужной
предварительной настройке,пока
не раздастся звуковой сигнал
подтверждения.
Система может запомнить до18
радиостанций в каждом режиме.
Выбор радиостанцийAM/FM
Для поиска желаемой радиостанции
нажмите кнопки
,или,или
поверните колесико управления на
рулевом колесе
,или
поверните ручку"BROWSE/ENTER".
301
Page 304 of 330

Поиск предыдущей/последующей
радиостанции
Кратко нажмите кнопки
,или,или поверните колесико
управления на рулевом колесе
:когда кнопка будет отпущена,
появится предыдущая или
последующая радиостанция.
Если во время осуществления
поиска вперед после прохождения
всего диапазона система доходит
до исходной станции,она
автоматически останавливается на
станции,откуда был начат поиск.
Ускоренный поиск
предыдущей/последующей
радиостанции
Удерживайте нажатыми кнопки
или,чтобы выполнить
ускоренный поиск:когда кнопка
будет отпущена,начнется
воспроизведение первой доступной
радиостанции.
Список радиостанцийDAB
Нажмите кнопку/ручкуBROWSE
ENTERдля отображения:
список всех радиостанцийDAB;
списка отфильтрованных
радиостанций по категории
"Жанры";
списка отфильтрованных
радиостанций по категории
"Ансамбли"(группа радиопрограмм).Внутри каждого списка при помощи
графической кнопки«АБВ»можно
перейти на нужнуюбукву в списке.
Выбор радиостанций в
алфавитном порядке
С помощьюкнопкиA-B-C,
расположенной на передней
панели,в зависимости от
выбранной буквы можно
настроиться на первуюиз
радиостанцийDAB,доступных для
этой буквы алфавита.
РЕЖИМMEDIA
Режимы взаимодействия,
относящиеся к работе источников
AUX, USB / iPod.
Выбор аудиоисточника
Нажмите на кнопкуMEDIAдля
выбора желаемого аудиоисточника
из числа доступных: AUXилиUSB/
iPod.Смена трека(последующий/
предыдущий)
Кратко нажмите кнопку
или
поверните по часовой стрелке
кнопку/ручкуBROWSE ENTER,чтобы
воспроизвести последующий трек,
или кратко нажмите кнопку
,или
поверните против часовой стрелки
кнопку/ручкуBROWSE ENTER,чтобы
вернуться к началу выбранного
трека или к началу предыдущего
трека,если воспроизведение трека
началось менее3секунд назад.
Быстрая перемотка треков
вперед/назад
Нажмите и удерживайте нажатой
кнопку
для быстрой перемотки
выбранного трека или удерживайте
нажатой кнопку
,чтобы быстро
прокрутить трек назад.
Быстрая перемотка вперед/назад
прерывается,когда отпускается
кнопка
/,или по достижении
предыдущего/последующего трека.
302
МУЛЬТИМЕДИА
Page 305 of 330

Выбор трека(просмотр)
Данная функция позволяет
просматривать и выбирать треки,
присутствующие на активном
устройстве.
Возможности выбора зависят от
подключенного устройства.
На устройствеUSB/iPodпри
помощи кнопки/ручкиBROWSE
ENTERможно пролистать также
список исполнителей,музыкальных
жанров и альбомов,
присутствующих на устройстве,в
соответствии с информацией,
записанной в самих треках.
Для каждого алфавитного списка
кнопка на передней панелиA-В-С
позволяет пропустить все буквы по
списку до требуемой буквы.
ПРИМЕЧАНИЕ Данная кнопка
может быть отключена для
некоторых устройствApple®.
ПРИМЕЧАНИЕ КнопкаBROWSE
ENTERне выполняет никакие
функции на устройствеAUX.
Нажмите кнопкуBROWSE ENTER,
чтобы активировать эту функциюна
источнике воспроизведения.Поверните кнопку/ручкуBROWSE
ENTERдля выбора нужной
категории и затем нажмите на эту
же кнопку/ручку для подтверждения
сделанного выбора.
Нажмите графическуюкнопку
,
чтобы отменить функцию.
ПРИМЕЧАНИЕ Время индексации
устройстваUSBможет меняться в
зависимости от установленного
носителя(в некоторых случаях это
может занимать несколько минут).
Отображение информации о
треке
Нажмите кнопкуINFOдля выбора
отображаемой информации во
время воспроизведения
(исполнитель,альбом,жанр,имя,
папка,название файла).
Нажмите кнопку,чтобы выйти из
окна.
Воспроизведение треков в
произвольном порядке
Нажмите на кнопку
для
воспроизведения треков с
устройстваUSB/iPodв случайном
порядке.
На дисплее появится
соответствующий значок.Нажмите кнопку еще раз для
выключения функции.
Повтор трека
Нажмите на кнопку
для
включения функции.На дисплее
появится соответствующий значок.
Нажмите кнопку еще раз для
выключения функции.
НОСИТЕЛЬUSB/iPod
Для того чтобы подключить режим
USB/iPod,подключите
соответствующее устройство(USB
илиiPod)кUSB-порту автомобиля.
208)После подключения устройства
USB/iPodпри включенной системе
начнется воспроизведение
звуковых дорожек,записанных на
устройстве.
НОСИТЕЛЬAUX
Для того чтобы активировать режим
«AUX»,подключите устройство при
помощи соответствующего кабеля к
разъемуAUXв автомобиле.
209)
303
Page 306 of 330

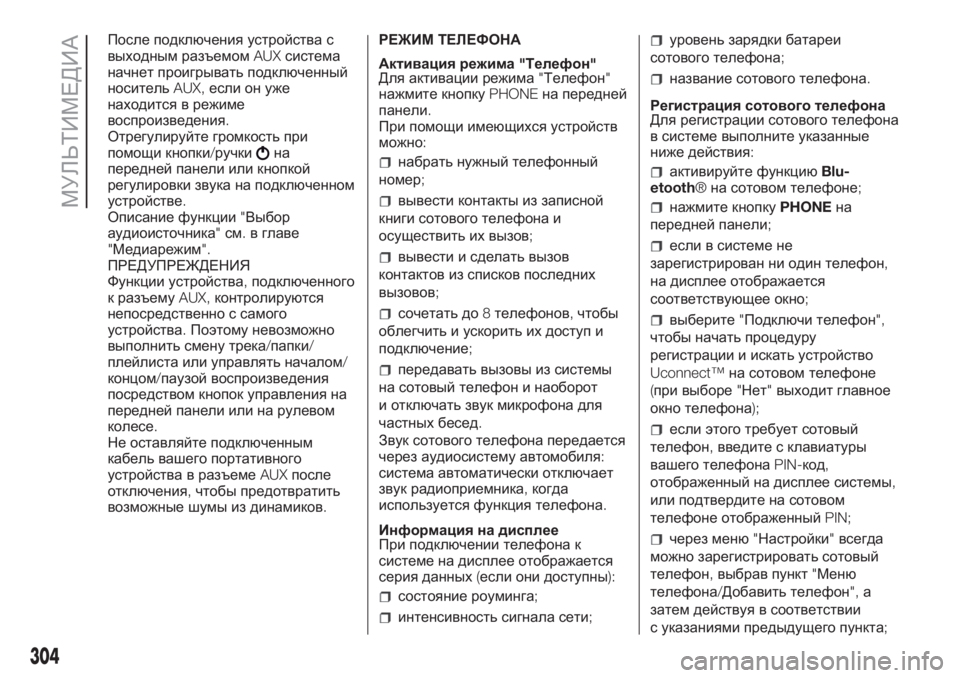

После подключения устройства с
выходным разъемомAUXсистема
начнет проигрывать подключенный
носительAUX,если он уже
находится в режиме
воспроизведения.
Отрегулируйте громкость при
помощи кнопки/ручки
на
передней панели или кнопкой
регулировки звука на подключенном
устройстве.
Описание функции"Выбор
аудиоисточника"см.в главе
"Медиарежим".
ПРЕДУПРЕЖДЕНИЯ
Функции устройства,подключенного
к разъемуAUX,контролируются
непосредственно с самого
устройства.Поэтому невозможно
выполнить смену трека/папки/
плейлиста или управлять началом/
концом/паузой воспроизведения
посредством кнопок управления на
передней панели или на рулевом
колесе.
Не оставляйте подключенным
кабель вашего портативного
устройства в разъемеAUXпосле
отключения,чтобы предотвратить
возможные шумы из динамиков.РЕЖИМ ТЕЛЕФОНА
Активация режима"Телефон"
Для активации режима"Телефон"
нажмите кнопкуPHONEна передней
панели.
При помощи имеющихся устройств
можно:набрать нужный телефонный
номер;
вывести контакты из записной
книги сотового телефона и
осуществить их вызов;
вывести и сделать вызов
контактов из списков последних
вызовов;
сочетать до8телефонов,чтобы
облегчить и ускорить их доступ и
подключение;
передавать вызовы из системы
на сотовый телефон и наоборот
и отключать звук микрофона для
частных бесед.
Звук сотового телефона передается
через аудиосистему автомобиля:
система автоматически отключает
звук радиоприемника,когда
используется функция телефона.
Информация на дисплее
При подключении телефона к
системе на дисплее отображается
серия данных(если они доступны):
состояние роуминга;
интенсивность сигнала сети;
уровень зарядки батареи
сотового телефона;
название сотового телефона.
Регистрация сотового телефона
Для регистрации сотового телефона
в системе выполните указанные
ниже действия:
активируйте функциюBlu-
etooth®на сотовом телефоне;
нажмите кнопкуPHONEна
передней панели;
если в системе не
зарегистрирован ни один телефон,
на дисплее отображается
соответствующее окно;
выберите"Подключи телефон",
чтобы начать процедуру
регистрации и искать устройство
Uconnect™на сотовом телефоне
(при выборе"Нет"выходит главное
окно телефона);
если этого требует сотовый
телефон,введите с клавиатуры
вашего телефонаPIN-код,
отображенный на дисплее системы,
или подтвердите на сотовом
телефоне отображенныйPIN;
через меню"Настройки"всегда
можно зарегистрировать сотовый
телефон,выбрав пункт"Меню
телефона/Добавить телефон",а
затем действуя в соответствии
с указаниями предыдущего пункта;
304
МУЛЬТИМЕДИА
Page 307 of 330

во время регистрации на
дисплее появляется окно,в котором
отображается ход выполнения
операции;
ПРИМЕЧАНИЕ Приоритет для
автоматического переподключения
определяется порядком
соединения.Последний
подключенный телефон имеет
наибольший приоритет.
Отправка телефонного вызова
Описанные ниже операции
доступны только в том случае,если
они поддерживаются используемым
сотовым телефоном.
См.руководство пользователя
сотового телефона для получения
информации относительно
доступных функций.
Выполнить вызов можно
следующими способами:
выбрав пункт"Контакты"(Список
контактов......);
выбрав пункт"Список последних
вызовов";
выбрав пункт"Клавиатура".Набор телефонного номера через
"клавиатуру"на дисплее
При помощи графической
клавиатуры на дисплее можно
набрать телефонный номер.
Последовательность выполнения
операций:
нажмите кнопкуPHONEна
передней панели;
выберите пункт"Клавиатура"на
дисплее и используйте правую
ручку"BROWSE/ENTER",чтобы
набрать номер
выберите иконку,чтобы сделать
звонок.
Набор телефонного номера при
помощи сотового телефона
Можно набрать телефонный номер,
используя сотовый телефон,и
продолжить использовать систему
(не рекомендуется отвлекаться от
управления автомобилем).
При наборе телефонного номера
при помощи клавиатуры сотового
телефона звук вызова
транслируется через аудиосистему
автомобиля.
ВНИМАНИЕ!
208)При подсоединении устройства
(USBилиiPod)кUSB-порту автомобиля
следите за тем,чтобы оно не
создавало препятствий движению
рычага стояночного тормоза.209)При подсоединении устройства к
входуAUXследите за тем,чтобы оно
не создавало препятствий движению
рычага стояночного тормоза.
305
Page 308 of 330

Uconnect™ 5” RADIO – Uconnect™ 5” RADIO NAV

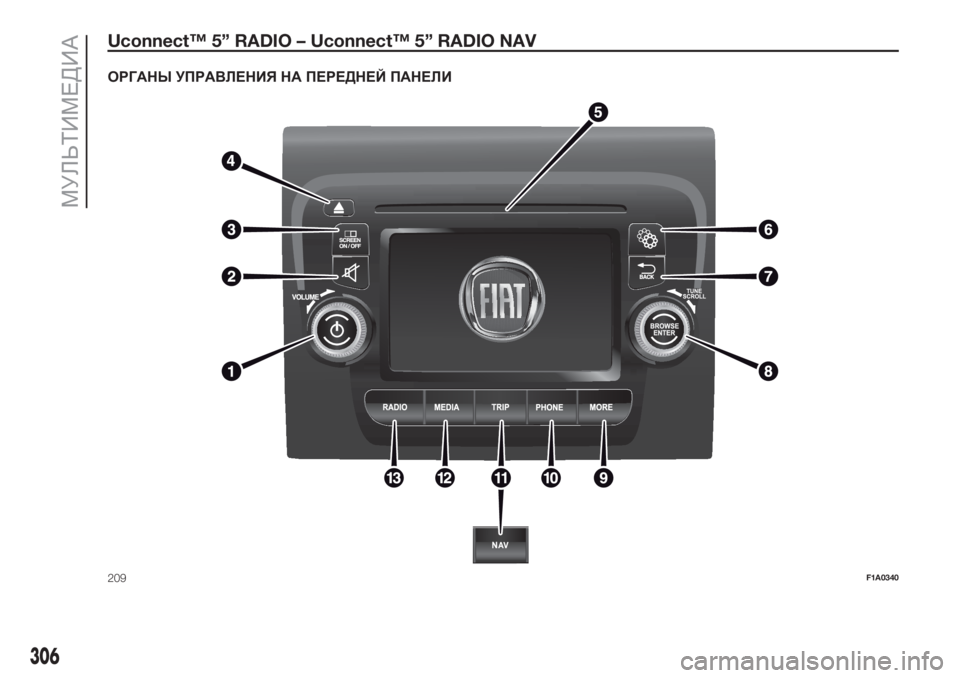

ОРГАНЫ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ
209F1A0340
306
МУЛЬТИМЕДИА
Page 309 of 330

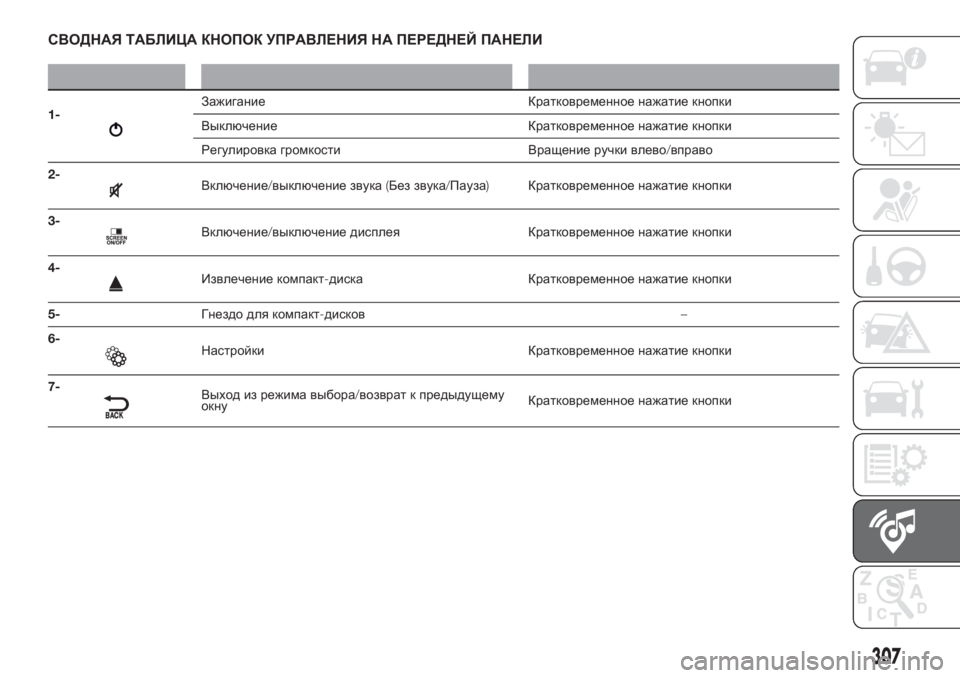

СВОДНАЯ ТАБЛИЦА КНОПОК УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ
Кнопка Функции Режим
1-
Зажигание Кратковременное нажатие кнопки
Выключение Кратковременное нажатие кнопки
Регулировка громкости Вращение ручки влево/вправо
2-
Включение/выключение звука(Без звука/Пауза)Кратковременное нажатие кнопки
3-
Включение/выключение дисплея Кратковременное нажатие кнопки
4-
Извлечение компакт-диска Кратковременное нажатие кнопки
5-Гнездо для компакт-дисков–
6-
Настройки Кратковременное нажатие кнопки
7-
Выход из режима выбора/возврат к предыдущему
окнуКратковременное нажатие кнопки
307
Page 310 of 330

Кнопка Функции Режим
8-
BROWSE
ENTERПросмотр списка или выбор радиостанции Вращение ручки влево/вправо
Подтверждение функции,отображаемой на
дисплееКратковременное нажатие кнопки
9-
MOREДоступ к дополнительным функциям(отображение
времени,данных бортового компьютера,
температуры окружающей среды)Кратковременное нажатие кнопки
10-
PHONEОтображение данных телефона Кратковременное нажатие кнопки
11-
TRIP(Uconnect™5” Radio)Доступ к меню"Маршрут"Кратковременное нажатие кнопки
11-
NAV(Uconnect™5” Radio
Nav)Доступ к менюнавигации Кратковременное нажатие кнопки
12-
MEDIAВыбор носителя: CD, USB/iPod, AUX,Bluetooth®Кратковременное нажатие кнопки
13-
RADIOДоступ к режиму"Радио"Кратковременное нажатие кнопки
308
МУЛЬТИМЕДИА
