Die Kindersitze haben nur die
zusätzliche Funktion, das Kind in den
Sicherheitsgurten richtig zu
positionieren, so dass der diagonale
Abschnitt am Brustkorb und niemals
am Hals anliegt, und der waagerechte
Abschnitt gut am Becken und nicht am
Bauch des Kindes anliegt.
90) 91) 92) 93) 94)
GRUPPE 3
Bei Kindern von 22 bis 36 kg
Körpergewicht ist der Brustumfang
bereits so groß, dass auf das
Rückenteil verzichtet werden kann.
Die Abb. 112 zeigt ein Beispiel für die
korrekte Positionierung des Kindes auf
dem Rücksitz.
90) 91) 92) 93) 94)
Bei einer Körpergröße über 1,50 m
können Kinder wie Erwachsene
angegurtet werden.
111F1A0153112F1A0154
109

EIGNUNG DER FAHRGASTSITZE FÜR DIE VERWENDUNG VON UNIVERSELLEN
KINDERSITZEN
Das Fahrzeug entspricht der neuen europäischen Vorschrift 2000/3/CE, welche die Eignung für den Einbau von Kindersitzen
auf den verschiedenen Fahrzeugsitzen gemäß der folgenden Tabelle regelt (die Tabelle bezieht sich auf die Versionen
Kastenwagen, Kombi und Panorama) :
GruppeGewichts-
gruppenKABINE 1. UND 2. HINTERE SITZREIHE
Einzel- oder Doppelsitz
(1 oder 2 Passagiere) (*)Hinterer rechter
PassagierHinterer linker
PassagierFahrgast auf
mittlerem Sitz
Airbags aktivAirbags nicht
aktiv
Gruppe 0, 0+ Bis 13 kg
X UUUU
Gruppe 1 9 -18 kgX UUUU
Gruppe 2 15 -25 kgUUUUU
Gruppe 3 22 -36 kgUUUUU
X Sitzplatz, der nicht für Kinder dieser Gewichtsgruppe geeignet ist.
U geeignet für Rückhaltesysteme der Kategorie „Universale” nach der europäischen Vorschrift ECE-R44 für die angegebenen „Gruppen”.
(*) WICHTIG: Bei aktivem Airbag-System NIEMALS einen Kindersitz entgegen der Fahrtrichtung auf dem Beifahrersitz befestigen. Soll ein Kindersitzentgegen der
Fahrtrichtung auf dem Vordersitz befestigt werden, unbedingt den Beifahrer-Airbag deaktivieren (siehe Abschnitt „Zusätzliches Schutzsystem (SRS) – Airbag“).
110
SICHERHEIT

Nachfolgend fassen wir
die wichtigsten
Sicherheitsnormen
zusammen, die für den
Transport von Kindern
zu befolgen sind
Die empfohlene Position für die
Installierung der Kindersitze ist auf dem
Rücksitz, da dies der sicherste Platz
bei einem Unfall ist.
Den Kindersitz so lange wie möglich
in der Position entgegen der
Fahrtrichtung positioniert lassen, am
besten bis zum 3. oder 4. Lebensjahr
des Kindes.
Bei Deaktivierung des Beifahrer-
Frontairbags immer überprüfen, dass
die LED der Taste
auf der
Instrumententafel dauerhaft leuchtet
und so die erfolgte Deaktivierung
anzeigt.
Die mit dem Kindersitz gelieferten
Anleitungen, die der Lieferant beifügen
muss, genau befolgen. Diese sind im
Fahrzeug zusammen mit den
Dokumenten und dieser Anleitung
aufzubewahren. Kindersitze ohne
Einbauanleitung sollten nicht verwendet
werden.
Die erfolgte Einrastung der
Sicherheitsgurte durch Ziehen am Gurt
überprüfen.
Jedes Rückhaltesystem hat nur
einen Sitz, auf dem nie zwei Kinder
gleichzeitig transportiert werden dürfen.
Prüfen Sie stets, dass der Gurt
nicht am Hals des Kindes anliegt.
Erlauben Sie dem Kind nicht,
während der Fahrt ungewöhnliche
Stellungen einzunehmen oder den Gurt
abzulegen.
Keine Kinder, d. h. auch keine
Neugeborenen, auf dem Arm
transportieren. Niemand ist in der Lage,
sie bei einem Aufprall festzuhalten.
Immer darauf achten, dass der
diagonale Gurtteil nicht unter die Arme
oder hinter den Rücken des Kindes
liegt.
Wenn das Fahrzeug in einen
Verkehrsunfall verwickelt wurde, den
Kindersitz durch einen neuen ersetzen.
Lassen Sie zusätzlich, je nach Art
des installierten Kindersitzes, die
Isofix-Verankerungen oder den
Sicherheitsgurt austauschen, der zum
Festschnallen des Kindersitzes
verwendet wurde.
Im Falle der Notwendigkeit ist der
Ausbau der hinteren Kopfstützen
möglich, um die Installation eines
Kindersitzes zu vereinfachen.Die Kopfstütze muss immer im
Fahrzeug verbleiben und montiert
werden, sollte ein Erwachsener den Sitz
einnehmen, oder ein Kind auf einem
Kindersitz ohne Rückenlehne Platz
nehmen wollen.
ZUR BEACHTUNG
88)Wenn auf der Beifahrerseite ein aktiver
Airbag vorhanden ist, dürfen Sie keine
Babywiegen entgegen der Fahrtrichtung
auf dem Vordersitz anbringen. Das
Auslösen des Airbags bei einem Aufprall
könnte, unabhängig von der Schwere des
Aufpralls, tödliche Verletzungen für das
mitreisende Baby verursachen. Es
empfiehlt sich daher immer, Kleinkinder im
eigenen Kindersitz auf dem Rücksitz zu
transportieren, da dies die am besten
geschützte Position bei einem Aufprall ist.
Wenn es trotzdem unabdingbar wird,
ein Kleinkind in einer Babyschale entgegen
der Fahrtrichtung auf dem Beifahrersitz
zu transportieren, müssen die Airbags auf
der Beifahrerseite (Frontalairbag und
Seitenairbag, für Versionen/Märkte, wo
vorgesehen) über das Setup-Menü
deaktiviert und das erfolgte Deaktivieren
direkt anhand der aufleuchtenden LED der
Taste
auf der Instrumententafel
kontrolliert werden. Weiterhin ist der
Beifahrersitz, um die Berührung des
Kindersitzes mit dem Armaturenbrett zu
vermeiden, auf die entfernteste Sitzposition
einzustellen.
111

89)Dass der Airbag deaktiviert werden
muss, wenn ein Kindersitz entgegen der
Fahrtrichtung installiert wird. steht mit
Symbolen auf dem Etikett der
Sonnenblende. Immer die Angaben an der
Sonnenblende auf der Beifahrerseite
befolgen (siehe Abschnitt „Zusätzliches
Schutzsystem (SRS) - Airbags” im Kapitel
„Sicherheit”).
90)Den Vorder- oder die Rücksitze nie
verstellen, wenn ein Kind darauf sitzt oder
ein entsprechender Kindersitz vorhanden
ist.
91)Eine falsche Befestigung des
Kindersitzes stellt die Schutzwirkung in
Frage. Im Falle eines Unfalls könnte sich
der Kindersitz lockern und das Kind schwer
oder sogar tödlich verletzt werden. Halten
Sie sich bei der Befestigung eines
Schutzsystems für Neugeborene oder
Kinder unbedingt an die Montageanleitung
des Herstellers.
92)Wenn das Kinderschutzsystem nicht
verwendet wird, entweder mit dem
Sicherheitsgurt oder ISOFIX-Verankerungen
fixieren oder ganz aus dem Fahrzeug
herausnehmen. Unbefestigte Kindersitze
nie in der Fahrgastzelle mittransportieren.
So wird vermieden, dass die
Fahrzeuginsassen im Falle eines abrupten
Bremsvorganges oder Unfalls
möglicherweise verletzt werden.93)Immer darauf achten, dass das Kind
den diagonalen Teil des Sicherheitsgurtes
nicht unter die Arme oder hinter den
Rücken legt. Bei Unfällen ist der
Sicherheitsgurt nicht für das Halten des
Kindes geeignet und kann unter
Umständen auch tödliche Verletzungen
verursachen. Kinder müssen somit immer
mit den eigenen Sicherheitsgurten sicher
angeschnallt werden.
94)Die Abbildung zeigt nur ein Montage-
Beispiel. Den Kindersitz gemäß der
Anleitung montieren, die dem Kindersitz
beiliegen muss.
95)Kindersitze der Gewichtsgruppen 0
und 1 sind mit einem Anschluss an die
Sicherheitsgurte des Fahrzeugs und
separaten Gurten zum Zurückhalten des
Kindes ausgestattet. Aufgrund ihres
Gewichts können sie gefährlich sein, wenn
sie falsch montiert werden (zum Beispiel
beim Unterlegen eines Kissens, um ihn mit
den Sicherheitsgurten des Fahrzeugs zu
befestigen). Die beiliegenden
Montageanleitungen genauestens
beachten.VORBEREITUNG FÜR
DIE MONTAGE DES
KINDERSITZES
„ISOFIX
UNIVERSAL”
Das Fahrzeug ist für den Einbau der
Kindersitze Isofix vorgerüstet.
Das ISOFIX-System ermöglicht den
schnellen, einfachen und sicheren
Einbau von ISOFIX-Rückhaltesystemen
für Kinde ohne Einsatz der
Sicherheitsgurte des Fahrzeugs,
sondern durch direkte Befestigung des
Kindersitzes an drei Verankerungen
im Fahrzeug. Eine gemischte Montage
mit normalen Kindersitzen und
Kindersitzen Isofix ist für die
verschiedenen Sitzplätze im Fahrzeug
möglich.

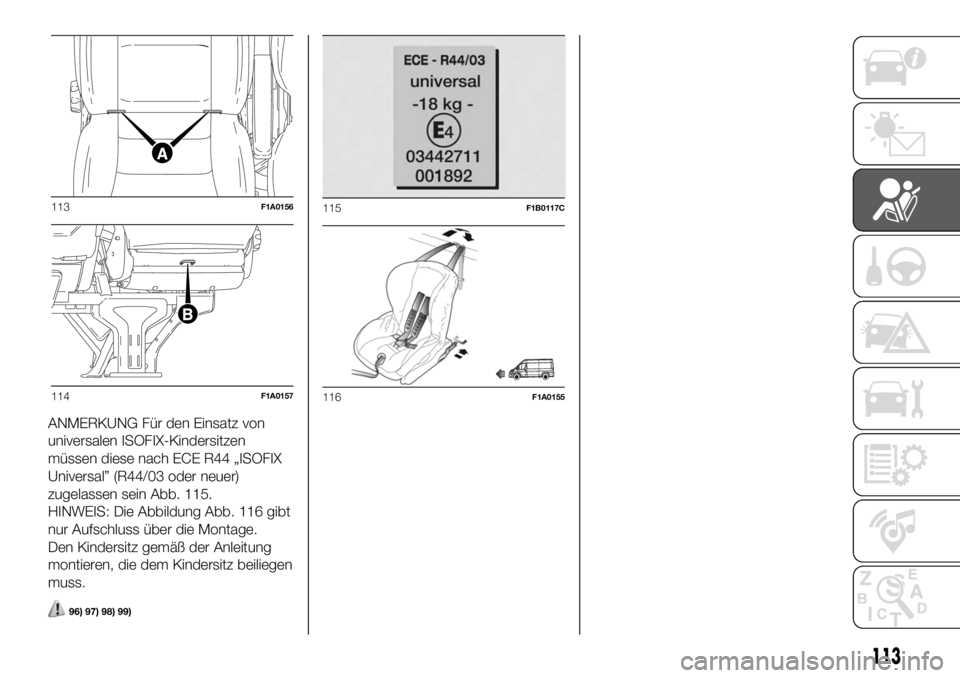

Haken Sie den ISOFIX-Kindersitz in den
unteren Metallverankerungen A Abb.
113 die sich am Vereinigungspunkt
zwischen hinterem Kissen und
Rückenlehne befinden und befestigen
Sie dann den oberen Gurt (des
Kindersitzes) an der entsprechenden
Verankerung B Abb. 114 hinter der
Rückenlehne im unteren Teil.
Als Beispiel wird in Abb. 116 ein
ISOFIX-Kindersitz gezeigt, der für die
Gewichtsgruppe 1 gedacht ist.
112
SICHERHEIT

ANMERKUNG Für den Einsatz von
universalen ISOFIX-Kindersitzen
müssen diese nach ECE R44 „ISOFIX
Universal” (R44/03 oder neuer)
zugelassen sein Abb. 115.
HINWEIS: Die Abbildung Abb. 116 gibt
nur Aufschluss über die Montage.
Den Kindersitz gemäß der Anleitung
montieren, die dem Kindersitz beiliegen
muss.
96) 97) 98) 99)
113F1A0156
114F1A0157
115F1B0117C
116F1A0155
113

EIGNUNG DER FAHRGASTSITZE FÜR DIE VERWENDUNG VON
ISOFIX-KINDERSITZEN
Die unten dargestellte Tabelle gibt, entsprechend der Europäischen Vorschrift ECE 16, die Eignung der Kindersitze ISOFIX
Universale auf Sitzen an, die mit ISOFIX-Befestigungen ausgestattet sind.
Gewichtsgruppe
Ausrichtung des KindersitzesIsofix-GrößenklassePosition Isofix
seitlich hinten 1.
Reihe (PANORAMA)Position Isofix
seitlich hinten 1.
Reihe (KOMBI)
BabyschaleEntgegen der Fahrtrichtung FXX
Entgegen der Fahrtrichtung GXX
Gruppe 0 - bis zu 10
kgEntgegen der Fahrtrichtung EIL IL
Gruppe 0+ (bis 13 kg)Entgegen der Fahrtrichtung E
IL IL
Entgegen der Fahrtrichtung DIL IL
Entgegen der Fahrtrichtung CIL IL
Gruppe 1 (von 9 bis zu
18 kg)Entgegen der Fahrtrichtung D
IL IL
Entgegen der Fahrtrichtung CIL IL
In Fahrtrichtung BIUF IUF
In Fahrtrichtung B1IUF IUF
In Fahrtrichtung AIUF IUF
X: ISOFIX-Stellung ist nicht für Isofix-Rückhaltesysteme für Kinder in dieser Gewichtsgruppe und/oder in dieser Größenklasse geeignet.
IL: Geeignet für Isofix-Kinderrückhaltesysteme der Kategorie „Fahrzeugspezifisch", „Begrenzt" oder „Semi-Universal", die spezifisch für das Fahrzeug homologiert
wurden.
IUF: Geeignet für ISOFIX-Kinderrückhaltesysteme der Klasse Universal, die in Fahrtrichtung ausgerichtet und für die Verwendung in diesem Gewichtsbereich
zugelassen sind.
HINWEIS Die Sitzbank und der Viersitzer der Versionen Crew Cab eignen sich nicht für die Anbringung eines Kindersitzes.
HINWEIS Die anderen Gewichtsgruppen sind von speziellen ISOFIX-Kindersitzen abgedeckt, die nur verwendet werden dürfen,
wenn sie speziell für dieses Fahrzeug erprobt wurden (die Liste der Fahrzeuge liegt dem Kindersitz bei).
114
SICHERHEIT

VON FIAT PROFESSIONAL FÜR DEN NEUEN DUCATO EMPFOHLENE KINDERSITZE
Lineaccessori MOPAR bietet eine umfassende Auswahl an Kindersitzen, die mit dem Dreipunktsicherheitsgurt oder an den
Isofix-Verankerungen befestigt werden können.
96) 97) 98) 99)

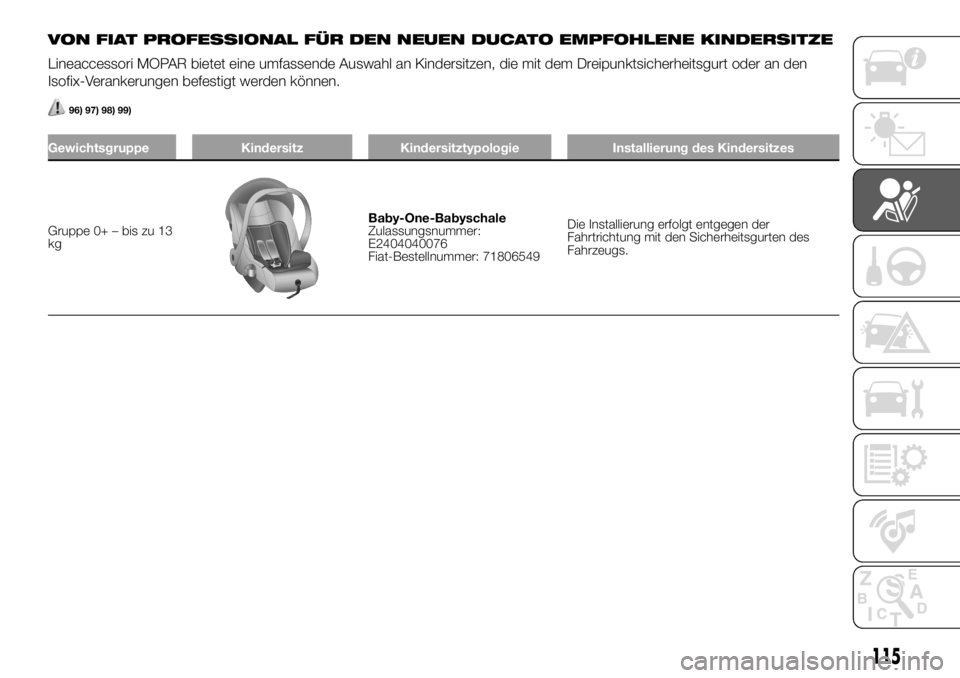

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 0+ – bis zu 13
kgBaby-One-Babyschale
Zulassungsnummer:
E2404040076
Fiat-Bestellnummer: 71806549Die Installierung erfolgt entgegen der
Fahrtrichtung mit den Sicherheitsgurten des
Fahrzeugs.
115

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe1-von9bis
18 kg
Kindersitz G0/1
Zulassungsnummer: E4
04443718
Fiat-Bestellnummer: 71805991
Die Installierung kann für die Sicherheitsgurte
des Fahrzeugs (in Fahrtrichtung und entgegen
der Fahrtrichtung) oder die ISOFIX des
Fahrzeugs.
Fiat Professional empfiehlt die Installierung der
ISOFIX-Plattform nach hinten (RWF Typ "I" -
separat zu kaufen), oder ISOFIX-Plattform in
Fahrtrichtung (FWF Typ "G" - separat
zuzukaufen), steife Kopfstütze (separat zu
kaufen) und die ISOFIX-Anschlüsse des
Fahrzeugs.
Für die Installierung auf den hinteren
Fensterplätzen. ++
ISOFIX-Plattform RWF Typ "I"
für G0/1
Fiat-Bestellnummer: 71806309
oder
ISOFIX-Plattform FWF Typ
"G" für G0/1
Fiat-Bestellnummer: 71806308
++
Steife Kopfstütze
Bestellnummer: 71806648
116
SICHERHEIT

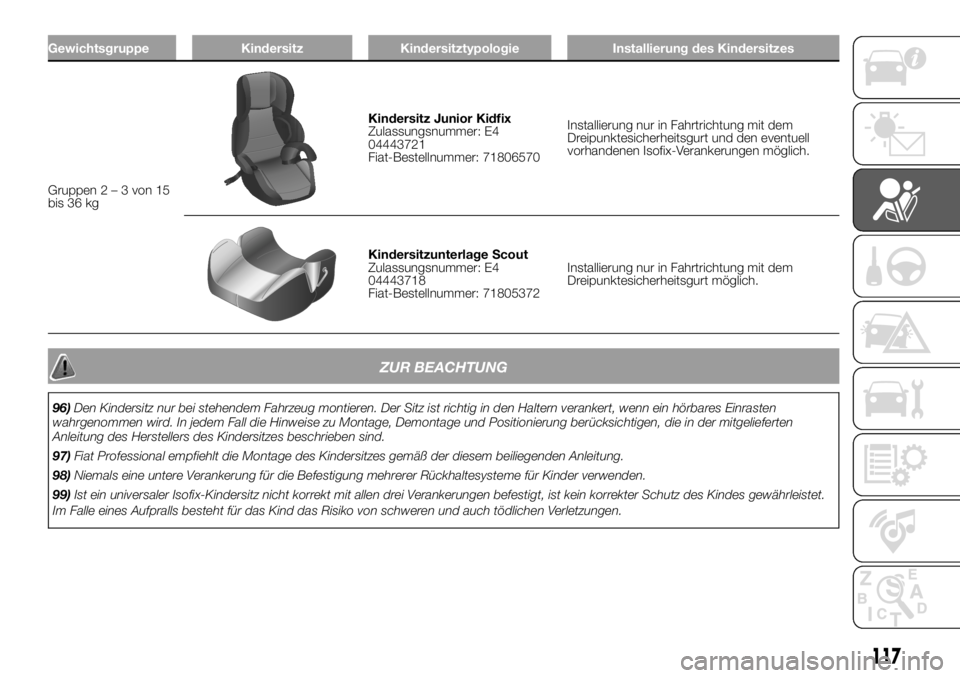

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppen2–3von15
bis 36 kg
Kindersitz Junior Kidfix
Zulassungsnummer: E4
04443721
Fiat-Bestellnummer: 71806570Installierung nur in Fahrtrichtung mit dem
Dreipunktesicherheitsgurt und den eventuell
vorhandenen Isofix-Verankerungen möglich.
Kindersitzunterlage Scout
Zulassungsnummer: E4
04443718
Fiat-Bestellnummer: 71805372Installierung nur in Fahrtrichtung mit dem
Dreipunktesicherheitsgurt möglich.
ZUR BEACHTUNG
96)Den Kindersitz nur bei stehendem Fahrzeug montieren. Der Sitz ist richtig in den Haltern verankert, wenn ein hörbares Einrasten
wahrgenommen wird. In jedem Fall die Hinweise zu Montage, Demontage und Positionierung berücksichtigen, die in der mitgelieferten
Anleitung des Herstellers des Kindersitzes beschrieben sind.
97)Fiat Professional empfiehlt die Montage des Kindersitzes gemäß der diesem beiliegenden Anleitung.
98)Niemals eine untere Verankerung für die Befestigung mehrerer Rückhaltesysteme für Kinder verwenden.
99)Ist ein universaler Isofix-Kindersitz nicht korrekt mit allen drei Verankerungen befestigt, ist kein korrekter Schutz des Kindes gewährleistet.
Im Falle eines Aufpralls besteht für das Kind das Risiko von schweren und auch tödlichen Verletzungen.
117

ZUSÄTZLICHES
SCHUTZSYSTEM
(SRS) - AIRBAG
Das Fahrzeug kann ausgestattet sein
mit:
Frontairbag für den Fahrer;
Frontairbag für den Beifahrer;
Vorderer Seitenairbag für den Schutz
von Ober- und Unterkörper (Side Bag)
für Fahrer- und Beifahrer
Seitenairbags für den Kopfschutz
der vorderen und hinteren Sitzplätze
(Windowbag).
Die Position der Airbags des Fahrzeugs
wird durch die Aufschrift „AIRBAG” in
der Mitte des Lenkrads am
Armaturenbrett an der
Seitenverkleidung oder an einem Etikett
in der Nähe des Öffnungspunkts des
Airbags markiert.
FRONTAIRBAGS
Die Frontairbags schützen die Insassen
der Vordersitze im Falle eines
mittelschweren, frontalen Aufpralls
durch das Aufblasen eines Luftkissens
zwischen der Person und dem Lenkrad
bzw. dem Armaturenbrett.
Das Nichtansprechen bei anderen
Aufprallarten (seitlich, hinten,
Überschlagen usw.) ist daher nicht als
Systemstörung auszulegen.Wenn notwendig, löst eine
elektronische Steuerung bei einem
frontalen Aufprall das Aufblasen des
Kissens aus.
Das Luftkissen entfaltet sich sofort und
schützt somit die Körper der vorderen
Passagiere vor einem Aufprall auf
Fahrzeugteile, die eventuell
Verletzungen verursachen könnten;
sofort danach sinkt das Kissen
zusammen.
Die frontalen Airbags ersetzen die
Sicherheitsgurte nicht, sondern
ergänzen ihre Wirksamkeit. Es wird
daher empfohlen, die Sicherheitsgurte
immer anzulegen, was auch in Europa
und den meisten außereuropäischen
Ländern gesetzlich vorgeschrieben ist.
Bei einem Aufprall bewegt sich eine
Person, die keinen Sicherheitsgurt
trägt, weiter vorwärts und kann mit
dem sich noch öffnenden Kissen in
Kontakt kommen. In dieser Lage ist der
vom Kissen gewährte Schutz
herabgesetzt.
Die vorderen Airbags können in
folgenden Fällen nicht auslösen:
Beim Aufprall gegen stark
verformbare Gegenstände, wenn die
Frontfläche des Fahrzeugs nicht
betroffen ist (zum Beispiel Aufprall der
Stoßstange gegen die Leitplanke).
Unterfahren anderer Fahrzeuge oder
Leitplanken (z. B. unter einen
Lastkraftwagen oder eine Leitplanke).
Die Airbags aktivieren sich unter den
oben genannten Bedingungen nicht, da
sie keinen zusätzlichen Schutz zu den
Sicherheitsgurten bieten würden und
somit ihre Aktivierung unnötig wäre.
Das Nichtauslösen in diesen Fällen ist
daher nicht als Systemstörung
auszulegen.
100)
Die vorderen Airbags (Fahrer- und
Beifahrerseite) sind konstruiert und
eingestellt zum optimalen Schutz der
vorderen Insassen, die Sicherheitsgurte
tragen. Ihr Volumen im Moment des
maximalen Aufblasens füllt den Großteil
des Raumes zwischen Lenkrad und
Fahrer und Armaturenbrett und
Beifahrer aus.
Bei einem Frontaufprall niedriger
Intensität (für die die von den
Sicherheitsgurten ausgeübte
Rückhaltefunktion ausreichend ist),
sprechen die Airbags nicht an. Gerade
in diesem Fall ist die Benutzung des
Sicherheitsgurtes immer notwendig, der
bei einem Frontaufprall die korrekte
Sitzposition des Fahrers sicherstellt.
118
SICHERHEIT
