FIAT DUCATO BASE CAMPER 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

LANGVARIG
STILSTAND
(opmagasinering)
Hvis bilen skal henstå ubenyttet i
længere tid, bør den opmagasineres
efter følgende retningslinier:
Parkér bilen i et tørt rum, så vidt
muligt med god ventilation.
Sæt bilen i gear.
Lad håndbremsen være slækket.
Afmontér polskoen fra batteriets
minuspol. Hvis bilen er udstyret med
batteriafbrydelsesfunktion (adskiller),
skal du se beskrivelsen i afsnittet
"Kontakter" i kapitlet "Bilens indretning"
for afbrydelsesproceduren.
Rens de lakerede dele, og beskyt
dem med autovoks.
Rens og beskyt blanke metaldele
med egnede specialmidler, som fås
i almindelig handel.
Beskyt viskerbladene for front- og
bagrude med talkum, og lad bilen
stå med viskerne løftet ud fra ruderne.
Åbn sideruderne en smule.
Tildæk bilen med en presenning af
stof eller perforeret plastic. Anvend ikke
en tæt plasticpresenning, da dette vil
hindre fordampning af fugt fra bilens
overflader.
Pump dækkene til 0,5 bar over det
normalt foreskrevne tryk, og kontrollér
trykkene med jævne mellemrum.
Tøm ikke motorens kølesystem.
VIGTIGT Hvis bilen er udstyret med et
alarmsystem, skal alarmen deaktiveres
med fjernbetjeningen.
VIGTIGT Vent mindst et minut efter
tændingsnøglen er stillet på STOP og
førerdøren er lukket, inden den
elektriske strømforsyning til batteriet
afbrydes. Når strømforsyningen til
batteriet igen tilkobles, skal man sikre
sig, at tændingsnøglen er på STOP
og førerdøren er lukket.
149

I NØDSTILFÆLDE
UDSKIFTNING AF EN PÆRE ..........151
UDSKIFTNING AF UDVENDIG
PÆRE .............................................154
UDSKIFTNING AF INDVENDIG
PÆRE .............................................159
UDSKIFTNING AF SIKRINGER ........160
GATEWAY FMS MODULE ...............173
HJULSKIFT .....................................178
DÆKREPARATIONSSÆT TYPE
"FIX & GO AUTOMATIC" .................183
NØDSTART .....................................185
OPLADNING AF BATTERI ...............186
BRÆNDS-
TOFAFBRYDERKONTAKT ..............188
SLÆBNING AF BILEN .....................189

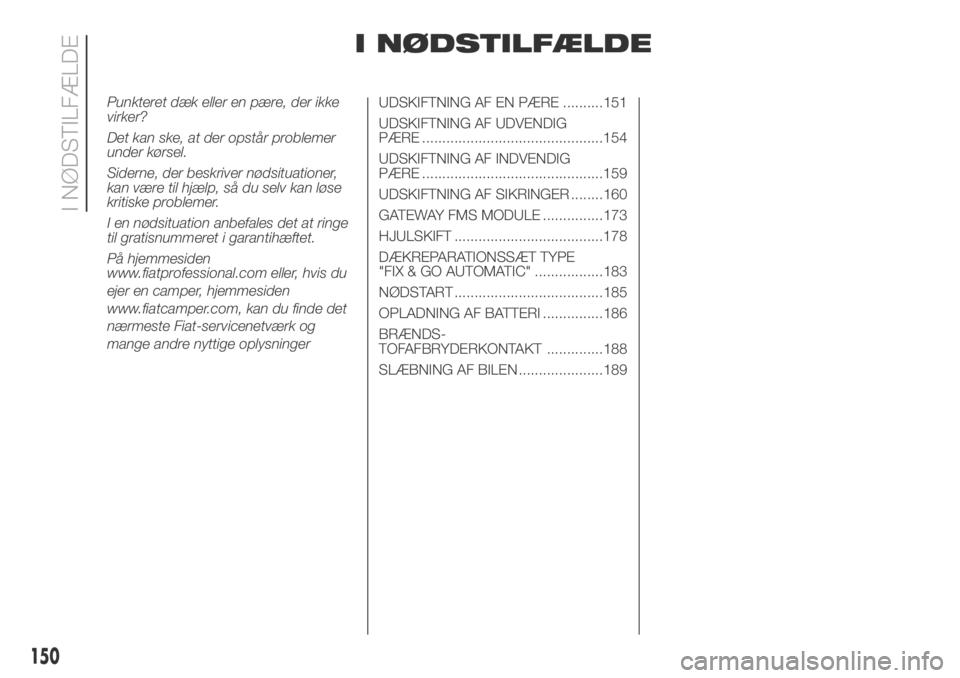

150
I NØDSTILFÆLDE
Punkteret dæk eller en pære, der ikke
virker?
Det kan ske, at der opstår problemer
under kørsel.
Siderne, der beskriver nødsituationer,
kan være til hjælp, så du selv kan løse
kritiske problemer.
I en nødsituation anbefales det at ringe
til gratisnummeret i garantihæftet.
På hjemmesiden
www.fiatprofessional.com eller, hvis du
ejer en camper, hjemmesiden
www.fiatcamper.com, kan du finde det
nærmeste Fiat-servicenetværk og
mange andre nyttige oplysninger

UDSKIFTNING AF EN
PÆRE
GENERELLE
ANVISNINGER
140) 141)
47)
Når en pære ikke virker, anbefales
det at kontrollere den pågældende
sikring inden man udskifter pæren.
Angående sikringernes placering,
henvises til afsnittet "Udskiftning af
sikringer" i dette kapitel.
Inden en pære udskiftes, anbefales
det at kontrollere kontaktpunkterne
for oxidation.
Overbrændte pærer skal udskiftes
med pærer af samme type og med
samme effekt.
Lygteindstillingen skal af
sikkerhedshensyn altid kontrolleres efter
udskiftning af en pære.VIGTIGT Der kan undertiden sætte sig
et tyndt lag dug indvendigt i forlygterne.
Dette er ikke tegn på nogen fejl, men
er et naturligt fænomen der
forekommer i forbindelse med lave
temperaturer og høj luftfugtighed.
Duggen forsvinder hurtigt når lygterne
tændes. Forekomst af vanddråber
indvendigt i en forlygte er derimod tegn
på vandindtrængen. Henvend dig til
Fiats servicenet.
BEMÆRK
140)Ændringer eller reparationer af det
elektriske anlæg, der ikke foretages korrekt
og i overensstemmelse med systemets
tekniske specifikationer, kan forårsage
driftsforstyrrelser med risiko for brand.
141)Halogenpærer indeholder gas under
tryk, og hvis de ødelægges, kan der
slynges glasstykker ud i rummet.
BEMÆRK
47)Halogenpærer må kun berøres på
metalsoklen. Hvis man berører den
gennemsigtige kolbe med fingrene,
nedsættes styrken af det udsendte lys, og
desuden kan pærens levetid blive nedsat.
Hvis man er kommet til at berøre kolben,
bør man gnide den med en klud vædet
med sprit og lade den tørre.
151

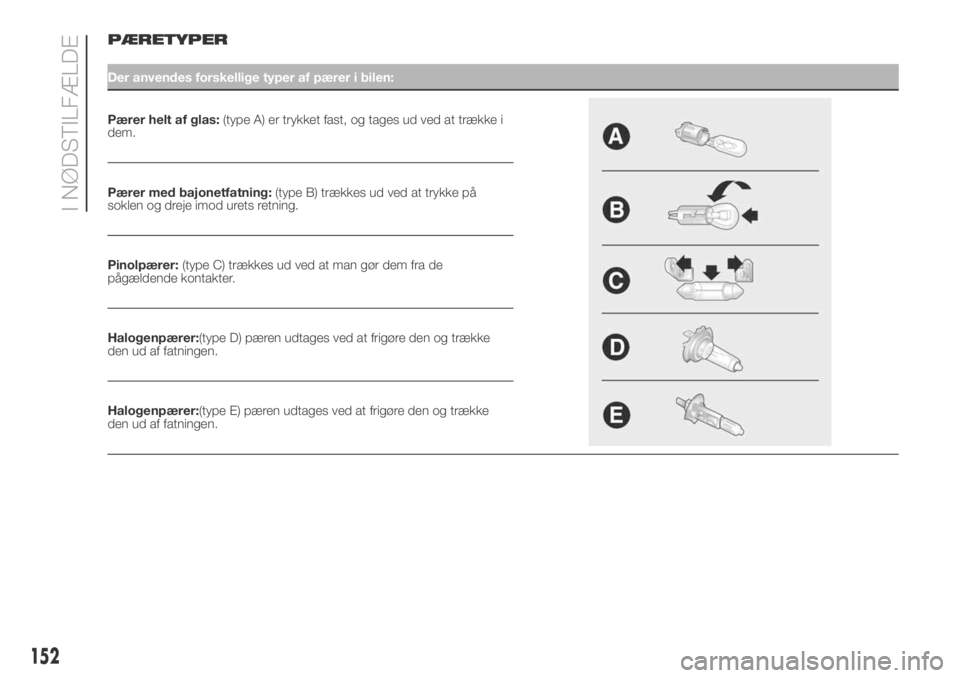

PÆRETYPER
Der anvendes forskellige typer af pærer i bilen:
Pærer helt af glas:(type A) er trykket fast, og tages ud ved at trække i
dem.
Pærer med bajonetfatning:(type B) trækkes ud ved at trykke på
soklen og dreje imod urets retning.
Pinolpærer:(type C) trækkes ud ved at man gør dem fra de
pågældende kontakter.
Halogenpærer:(type D) pæren udtages ved at frigøre den og trække
den ud af fatningen.
Halogenpærer:(type E) pæren udtages ved at frigøre den og trække
den ud af fatningen.
152
I NØDSTILFÆLDE

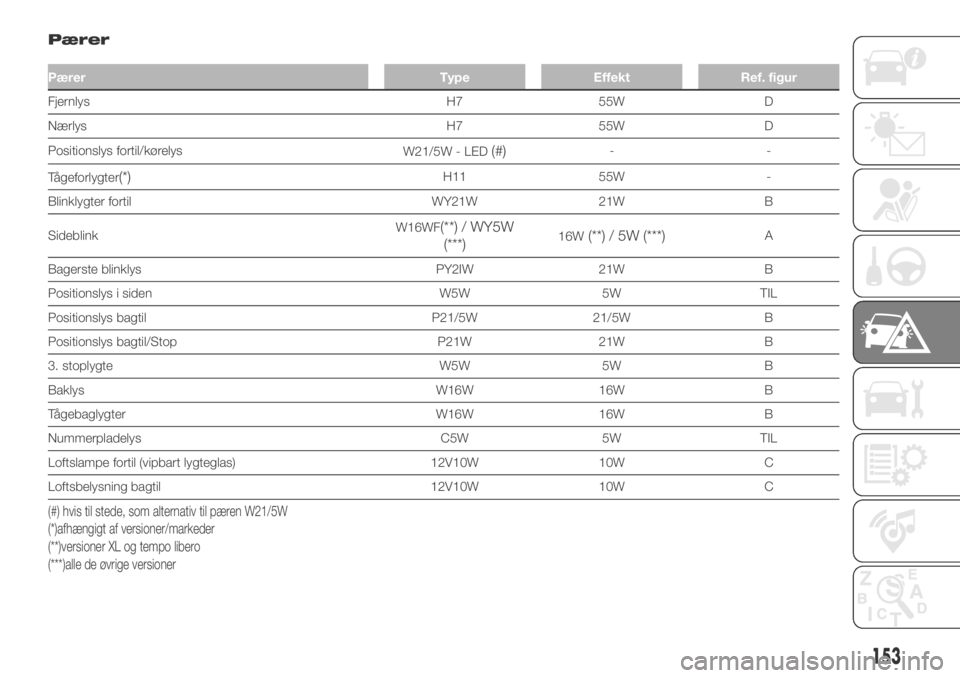

Pærer
Pærer Type Effekt Ref. figur
Fjernlys H7 55W D
Nærlys H7 55W D
Positionslys fortil/kørelys
W21/5W - LED
(#)--
Tågeforlygter
(*)H11 55W -
Blinklygter fortil WY21W 21W B
SideblinkW16WF
(**) / WY5W
(***)16W(**) / 5W (***)A
Bagerste blinklys PY2IW 21W B
Positionslys i siden W5W 5W TIL
Positionslys bagtil P21/5W 21/5W B
Positionslys bagtil/Stop P21W 21W B
3. stoplygte W5W 5W B
Baklys W16W 16W B
Tågebaglygter W16W 16W B
Nummerpladelys C5W 5W TIL
Loftslampe fortil (vipbart lygteglas) 12V10W 10W C
Loftsbelysning bagtil 12V10W 10W C
(#) hvis til stede, som alternativ til pæren W21/5W
(*)afhængigt af versioner/markeder
(**)versioner XL og tempo libero
(***)alle de øvrige versioner
153

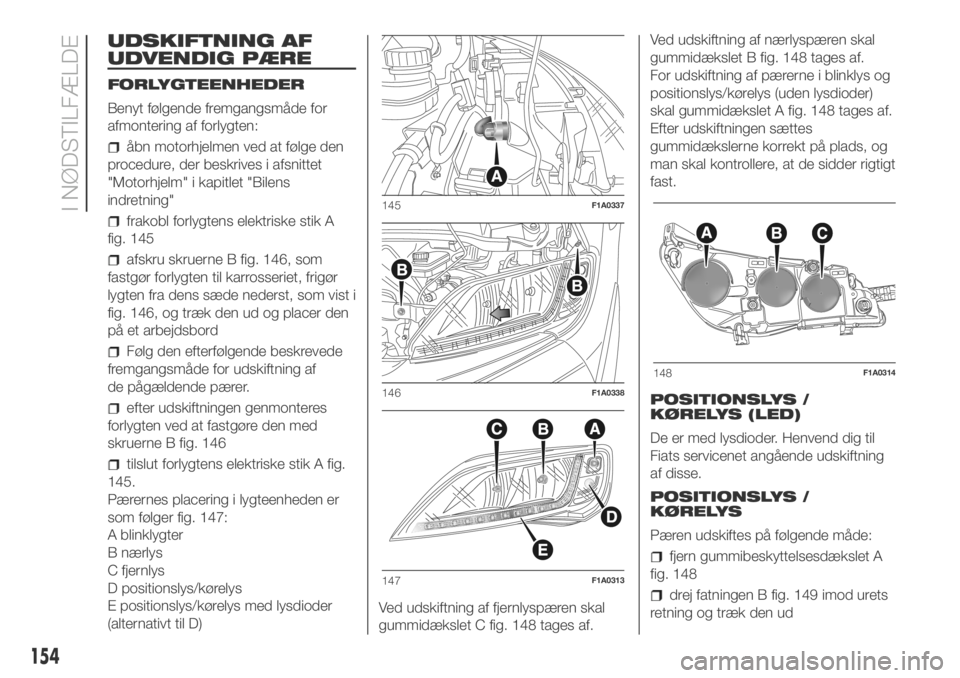

UDSKIFTNING AF
UDVENDIG PÆRE
FORLYGTEENHEDER
Benyt følgende fremgangsmåde for
afmontering af forlygten:
åbn motorhjelmen ved at følge den
procedure, der beskrives i afsnittet
"Motorhjelm" i kapitlet "Bilens
indretning"
frakobl forlygtens elektriske stik A
fig. 145
afskru skruerne B fig. 146, som
fastgør forlygten til karrosseriet, frigør
lygten fra dens sæde nederst, som vist i
fig. 146, og træk den ud og placer den
på et arbejdsbord
Følg den efterfølgende beskrevede
fremgangsmåde for udskiftning af
de pågældende pærer.
efter udskiftningen genmonteres
forlygten ved at fastgøre den med
skruerne B fig. 146
tilslut forlygtens elektriske stik A fig.
145.
Pærernes placering i lygteenheden er
som følger fig. 147:
A blinklygter
B nærlys
C fjernlys
D positionslys/kørelys
E positionslys/kørelys med lysdioder
(alternativt til D)Ved udskiftning af fjernlyspæren skal
gummidækslet C fig. 148 tages af.Ved udskiftning af nærlyspæren skal
gummidækslet B fig. 148 tages af.
For udskiftning af pærerne i blinklys og
positionslys/kørelys (uden lysdioder)
skal gummidækslet A fig. 148 tages af.
Efter udskiftningen sættes
gummidækslerne korrekt på plads, og
man skal kontrollere, at de sidder rigtigt
fast.
POSITIONSLYS /
KØRELYS (LED)
De er med lysdioder. Henvend dig til
Fiats servicenet angående udskiftning
af disse.
POSITIONSLYS /
KØRELYS
Pæren udskiftes på følgende måde:
fjern gummibeskyttelsesdækslet A
fig. 148
drej fatningen B fig. 149 imod urets
retning og træk den ud
145F1A0337
146F1A0338
147F1A0313
148F1A0314
154
I NØDSTILFÆLDE

Træk pæren ud, og udskift den
fjern pæren ved at trykke let på den
og dreje den mod uret ("bajonet")
Sæt fatningen B på plads igen ved
at dreje den i urets retning, og
kontroller, at den er fastgjort korrekt
genmonter
gummibeskyttelsesdækslet A fig. 148.

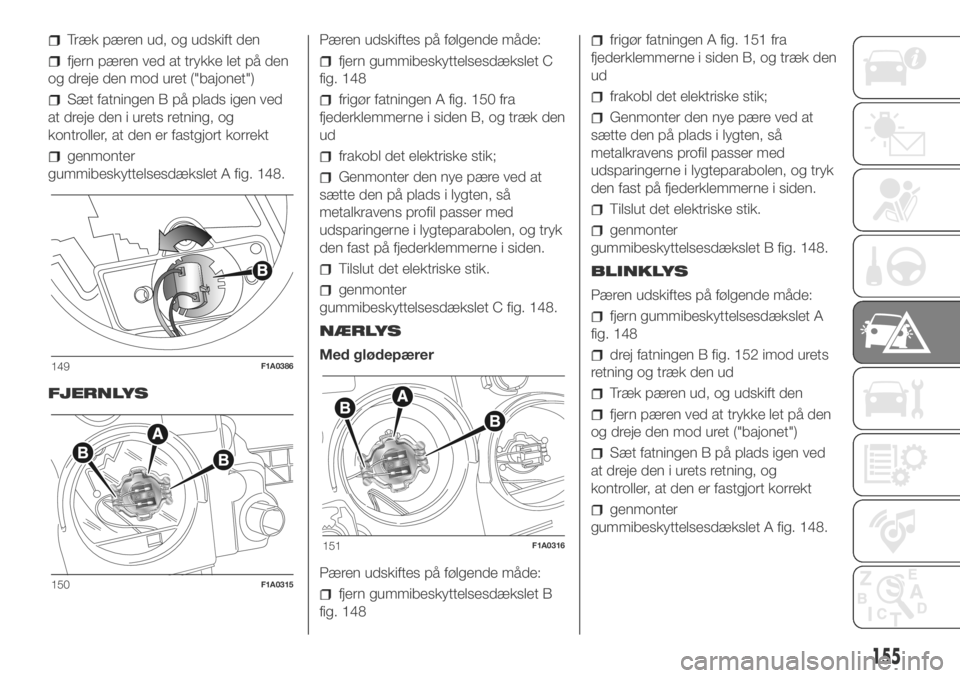

FJERNLYSPæren udskiftes på følgende måde:
fjern gummibeskyttelsesdækslet C
fig. 148
frigør fatningen A fig. 150 fra
fjederklemmerne i siden B, og træk den
ud
frakobl det elektriske stik;
Genmonter den nye pære ved at
sætte den på plads i lygten, så
metalkravens profil passer med
udsparingerne i lygteparabolen, og tryk
den fast på fjederklemmerne i siden.
Tilslut det elektriske stik.
genmonter
gummibeskyttelsesdækslet C fig. 148.
NÆRLYS
Med glødepærer
Pæren udskiftes på følgende måde:
fjern gummibeskyttelsesdækslet B
fig. 148
frigør fatningen A fig. 151 fra
fjederklemmerne i siden B, og træk den
ud
frakobl det elektriske stik;
Genmonter den nye pære ved at
sætte den på plads i lygten, så
metalkravens profil passer med
udsparingerne i lygteparabolen, og tryk
den fast på fjederklemmerne i siden.
Tilslut det elektriske stik.
genmonter
gummibeskyttelsesdækslet B fig. 148.
BLINKLYS
Pæren udskiftes på følgende måde:
fjern gummibeskyttelsesdækslet A
fig. 148
drej fatningen B fig. 152 imod urets
retning og træk den ud
Træk pæren ud, og udskift den
fjern pæren ved at trykke let på den
og dreje den mod uret ("bajonet")
Sæt fatningen B på plads igen ved
at dreje den i urets retning, og
kontroller, at den er fastgjort korrekt
genmonter
gummibeskyttelsesdækslet A fig. 148.
149F1A0386
150F1A0315
151F1A0316
155

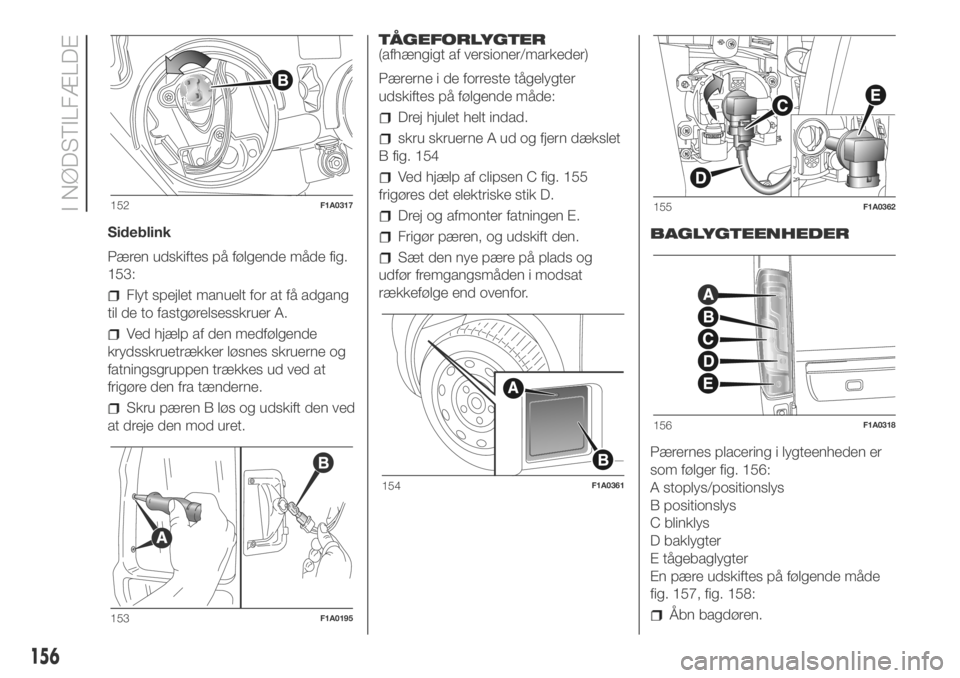

Sideblink
Pæren udskiftes på følgende måde fig.
153:
Flyt spejlet manuelt for at få adgang
til de to fastgørelsesskruer A.
Ved hjælp af den medfølgende
krydsskruetrækker løsnes skruerne og
fatningsgruppen trækkes ud ved at
frigøre den fra tænderne.
Skru pæren B løs og udskift den ved
at dreje den mod uret.TÅGEFORLYGTER
(afhængigt af versioner/markeder)
Pærerne i de forreste tågelygter
udskiftes på følgende måde:
Drej hjulet helt indad.
skru skruerne A ud og fjern dækslet
B fig. 154
Ved hjælp af clipsen C fig. 155
frigøres det elektriske stik D.
Drej og afmonter fatningen E.
Frigør pæren, og udskift den.
Sæt den nye pære på plads og
udfør fremgangsmåden i modsat
rækkefølge end ovenfor.BAGLYGTEENHEDER
Pærernes placering i lygteenheden er
som følger fig. 156:
A stoplys/positionslys
B positionslys
C blinklys
D baklygter
E tågebaglygter
En pære udskiftes på følgende måde
fig. 157, fig. 158:
Åbn bagdøren.
152F1A0317
153F1A0195
154F1A0361
155F1A0362
156F1A0318
156
I NØDSTILFÆLDE

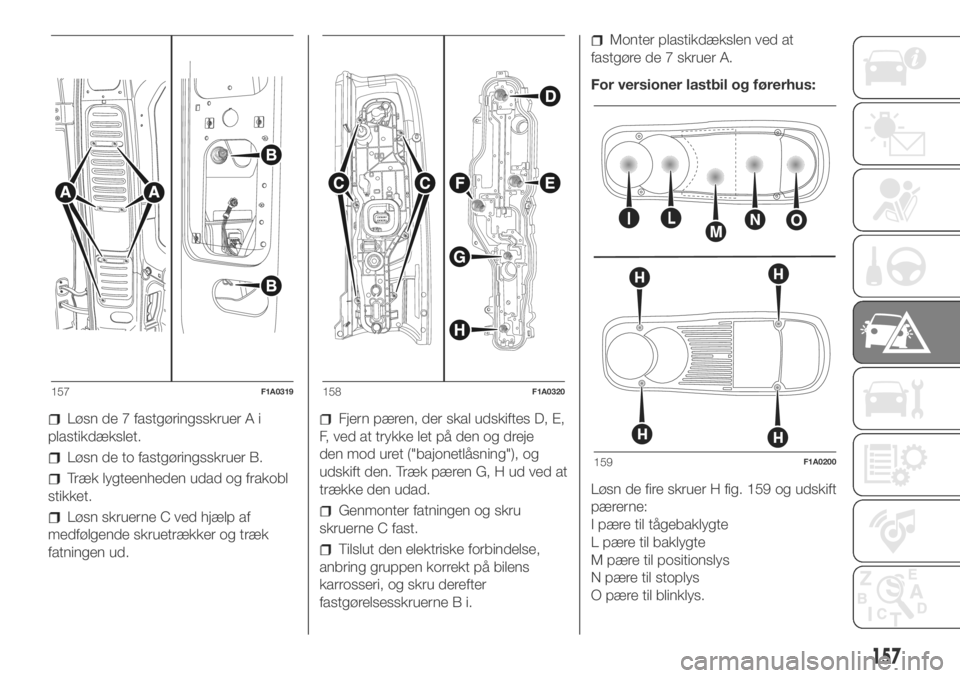

Løsn de 7 fastgøringsskruer A i
plastikdækslet.
Løsn de to fastgøringsskruer B.
Træk lygteenheden udad og frakobl
stikket.
Løsn skruerne C ved hjælp af
medfølgende skruetrækker og træk
fatningen ud.
Fjern pæren, der skal udskiftes D, E,
F, ved at trykke let på den og dreje
den mod uret ("bajonetlåsning"), og
udskift den. Træk pæren G, H ud ved at
trække den udad.
Genmonter fatningen og skru
skruerne C fast.
Tilslut den elektriske forbindelse,
anbring gruppen korrekt på bilens
karrosseri, og skru derefter
fastgørelsesskruerne B i.
Monter plastikdækslen ved at
fastgøre de 7 skruer A.
For versioner lastbil og førerhus:
Løsn de fire skruer H fig. 159 og udskift
pærerne:
I pære til tågebaklygte
L pære til baklygte
M pære til positionslys
N pære til stoplys
O pære til blinklys.
157F1A0319158F1A0320
159F1A0200
157

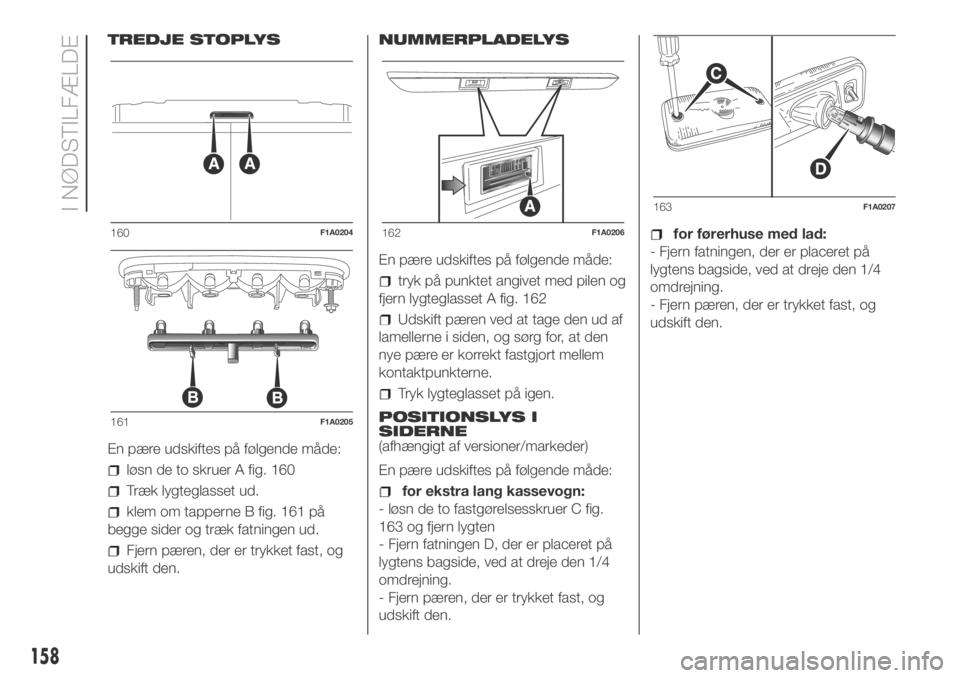

TREDJE STOPLYS
En pære udskiftes på følgende måde:
løsn de to skruer A fig. 160
Træk lygteglasset ud.
klem om tapperne B fig. 161 på
begge sider og træk fatningen ud.
Fjern pæren, der er trykket fast, og
udskift den.NUMMERPLADELYS
En pære udskiftes på følgende måde:
tryk på punktet angivet med pilen og
fjern lygteglasset A fig. 162
Udskift pæren ved at tage den ud af
lamellerne i siden, og sørg for, at den
nye pære er korrekt fastgjort mellem
kontaktpunkterne.
Tryk lygteglasset på igen.
POSITIONSLYS I
SIDERNE
(afhængigt af versioner/markeder)
En pære udskiftes på følgende måde:
for ekstra lang kassevogn:
- løsn de to fastgørelsesskruer C fig.
163 og fjern lygten
- Fjern fatningen D, der er placeret på
lygtens bagside, ved at dreje den 1/4
omdrejning.
- Fjern pæren, der er trykket fast, og
udskift den.
for førerhuse med lad:
- Fjern fatningen, der er placeret på
lygtens bagside, ved at dreje den 1/4
omdrejning.
- Fjern pæren, der er trykket fast, og
udskift den.160F1A0204
161F1A0205
162F1A0206
163F1A0207
158
I NØDSTILFÆLDE
