RICHTINGAANWIJZERS
fig. 50
Zet de hendel in de vergrendelde stand:
❒omhoog (stand 1): inschakeling rechter
richtingaanwijzer;
❒omlaag (stand 2): inschakeling linker
richtingaanwijzer.
Op het instrumentenpaneel knippert het
controlelampje
Îof ¥.
De richtingaanwijzers schakelen auto-
matisch uit als de auto weer rechtuit rijdt.
Als u kort richting aan wilt geven, voor het
uitvoeren van een handeling waarvoor het
stuurwiel slechts weinig hoeft te worden
verdraaid, dan drukt u de hendel iets
omhoog of omlaag zonder dat de hendel
vergrendelt. Zodra u de hendel loslaat,
gaat deze automatisch terug.Functie “lane change”
(wisselen van rijbaan)
Als u bij wisseling van rijbaan kort richting
aan wilt geven, moet u de linker hendel
korter dan een halve seconde in de on-
vergrendelde stand zetten.
De richtingaanwijzer aan de betreffende
zijde knippert 3 keer en dooft daarna
automatisch.“FOLLOW ME HOME” SYSTEEM
Met dit systeem kan de ruimte voor de
auto een bepaalde tijd worden verlicht.
Inschakelen
U schakelt deze functie in door de
contactsleutel in stand STOPte draaien
of uit te nemen en de linker hendel binnen
2 minuten na het uitzetten van de motor
naar het stuur te trekken.
Telkens als u de hendel bedient, blijft de
verlichting 30 seconden langer branden,
tot een maximum van 210 seconden; hier-
na schakelt de verlichting automatisch uit.
Telkens als de hendel wordt bediend, gaat
het controlelampje
3op het instrumen-
tenpaneel branden en verschijnt er een be-
richt op het display (zie het hoofdstuk
“Lampjes en berichten”) gedurende de tijd
die de functie actief blijft. Het lampje gaat
branden als de hendel voor het eerst
bediend wordt en blijft branden totdat de
functie automatisch uitschakelt. Telkens
als de hendel wordt bediend, wordt alleen
de inschakeltijd van de verlichting ver-
lengd.
Uitschakelen
Houd de hendel langer dan 2 seconden
naar het stuur getrokken.
fig. 50F F0
0T
T0
01
15
57
7m
m

BRANDSTOFNOODSCHAKELING
Deze schakelt in bij een ongeval waardoor:
❒de toevoer van brandstof wordt ge-
stopt en de motor afslaat;
❒de portieren automatisch ontgrendelen;
❒de interieurverlichting wordt ingescha-
keld.
Bij bepaalde uitvoeringen verschijnt op het
display het bericht “Brandstofnoodscha-
keling ingeschakeld zie instructieboekje”
als de brandstofnoodschakeling inschakelt.
Controleer de auto zorgvuldig op brand-
stoflekkage, bijvoorbeeld in de motor-
ruimte, onder de auto of in de nabijheid
van de brandstoftank.
Draai na het ongeval de contactsleutel in
stand STOPom te voorkomen dat de ac-
cu ontlaadt.Om de juiste werking van de auto te her-
stellen, moeten de volgende handelingen
worden uitgevoerd:
❒draai de contactsleutel in stand MAR;
❒schakel de rechter richtingaanwijzer in;
❒schakel de rechter richtingaanwijzer uit;
❒schakel de linker richtingaanwijzer in;
❒schakel de linker richtingaanwijzer uit;
❒schakel de rechter richtingaanwijzer in;
❒schakel de rechter richtingaanwijzer uit;
❒schakel de linker richtingaanwijzer in;
❒schakel de linker richtingaanwijzer uit;
❒draai de contactsleutel in stand STOP.
57
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
Als u na een ongeval een
brandstoflucht ruikt of merkt
dat het brandstofsysteem lekt, scha-
kel dan het systeem niet opnieuw in,
zodat brand wordt voorkomen.
ATTENTIE

73
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
KOPLAMPEN
KOPLAMPEN AFSTELLEN
Goed afgestelde koplampen zijn belangrijk
voor het comfort en de veiligheid van uzelf
en de overige weggebruikers. Voor opti-
maal zicht en zichtbaarheid moeten de
koplampen op de juiste wijze zijn afgesteld.
Wendt u voor controle of afstelling tot de
Fiat-dealer.

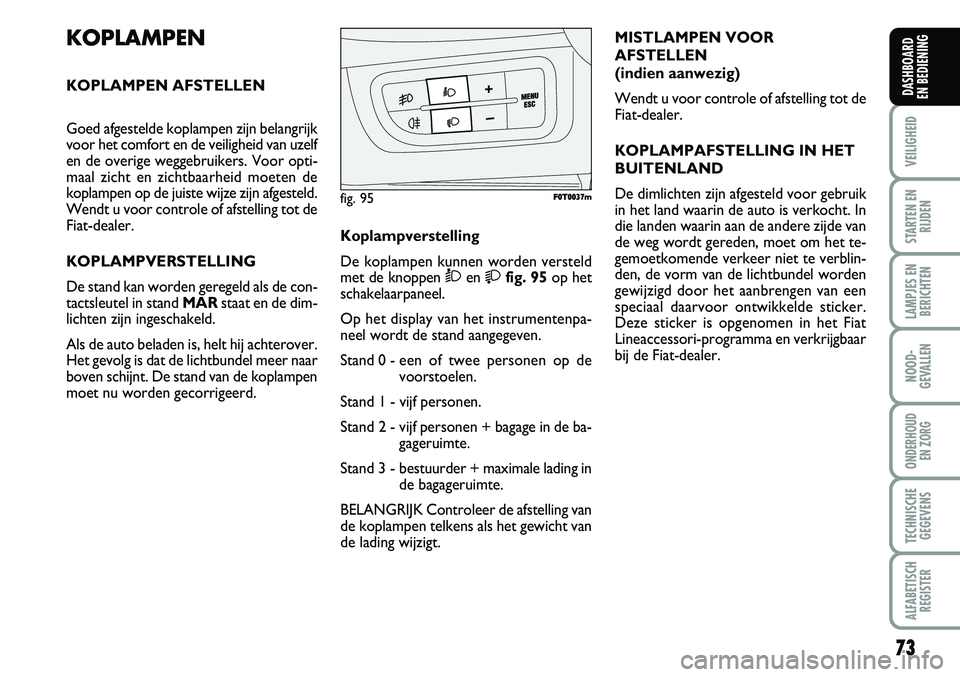

KOPLAMPVERSTELLING
De stand kan worden geregeld als de con-
tactsleutel in stand MARstaat en de dim-
lichten zijn ingeschakeld.
Als de auto beladen is, helt hij achterover.
Het gevolg is dat de lichtbundel meer naar
boven schijnt. De stand van de koplampen
moet nu worden gecorrigeerd.Koplampverstelling
De koplampen kunnen worden versteld
met de knoppen
Òen fig. 95op het
schakelaarpaneel.
Op het display van het instrumentenpa-
neel wordt de stand aangegeven.
Stand 0 - een of twee personen op de
voorstoelen.
Stand 1 - vijf personen.
Stand 2 - vijf personen + bagage in de ba-
gageruimte.
Stand 3 - bestuurder + maximale lading in
de bagageruimte.
BELANGRIJK Controleer de afstelling van
de koplampen telkens als het gewicht van
de lading wijzigt.MISTLAMPEN VOOR
AFSTELLEN
(indien aanwezig)
Wendt u voor controle of afstelling tot de
Fiat-dealer.
KOPLAMPAFSTELLING IN HET
BUITENLAND
De dimlichten zijn afgesteld voor gebruik
in het land waarin de auto is verkocht. In
die landen waarin aan de andere zijde van
de weg wordt gereden, moet om het te-
gemoetkomende verkeer niet te verblin-
den, de vorm van de lichtbundel worden
gewijzigd door het aanbrengen van een
speciaal daarvoor ontwikkelde sticker.
Deze sticker is opgenomen in het Fiat
Lineaccessori-programma en verkrijgbaar
bij de Fiat-dealer.
fig. 95F F0
0T
T0
00
03
37
7m
m

75
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STORINGSMELDINGEN
Storing in ABS
Bij een storing brandt het waarschuwings-
lampje
>op het instrumentenpaneel (op
enkele uitvoeringen verschijnt ook een be-
richt op het display (zie het hoofdstuk
“Lampjes en berichten”).
In dat geval blijft het remsysteem normaal
werken, maar zonder de mogelijkheden
van het ABS. Rijd voorzichtig naar de
dichtstbijzijnde Fiat-dealer om het systeem
te laten controleren.Storing in EBD
Bij een storing branden de lampjes
>enxop het instrumentenpaneel (op enkele
uitvoeringen verschijnt ook een bericht op
het display (zie het hoofdstuk “Lampjes en
berichten”).
In dit geval kunnen bij krachtig remmen de
achterwielen vroegtijdig blokkeren waar-
door de auto kan slippen. Rijd zeer voor-
zichtig naar de dichtstbijzijnde Fiat-dealer
om het systeem te laten controleren.Als het waarschuwingslamp-
je xop het instrumenten-
paneel gaat branden (op enkele uit-
voeringen verschijnt ook een bericht
op het display), stop dan onmiddel-
lijk en wendt u tot de Fiat-dealer. Als
er vloeistof lekt uit het hydraulische
systeem, wordt de werking van zowel
het conventionele remsysteem als het
ABS in gevaar gebracht.
ATTENTIE

76
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING

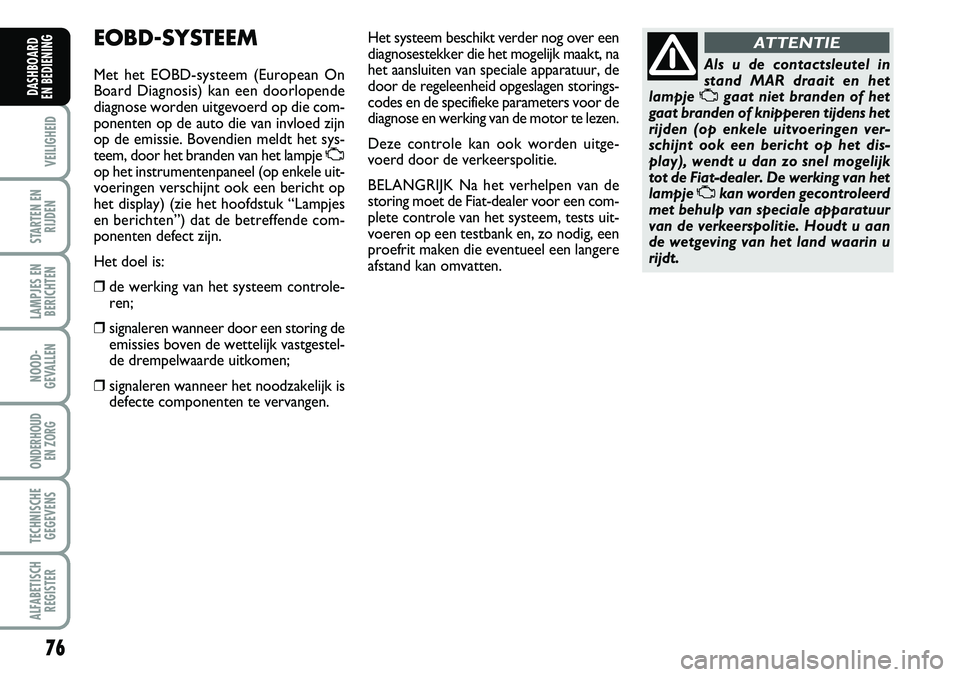

EOBD-SYSTEEM
Met het EOBD-systeem (European On
Board Diagnosis) kan een doorlopende
diagnose worden uitgevoerd op die com-
ponenten op de auto die van invloed zijn
op de emissie. Bovendien meldt het sys-
teem, door het branden van het lampje U
op het instrumentenpaneel (op enkele uit-
voeringen verschijnt ook een bericht op
het display) (zie het hoofdstuk “Lampjes
en berichten”) dat de betreffende com-
ponenten defect zijn.
Het doel is:
❒de werking van het systeem controle-
ren;
❒signaleren wanneer door een storing de
emissies boven de wettelijk vastgestel-
de drempelwaarde uitkomen;
❒signaleren wanneer het noodzakelijk is
defecte componenten te vervangen.Het systeem beschikt verder nog over een
diagnosestekker die het mogelijk maakt, na
het aansluiten van speciale apparatuur, de
door de regeleenheid opgeslagen storings-
codes en de specifieke parameters voor de
diagnose en werking van de motor te lezen.
Deze controle kan ook worden uitge-
voerd door de verkeerspolitie.
BELANGRIJK Na het verhelpen van de
storing moet de Fiat-dealer voor een com-
plete controle van het systeem, tests uit-
voeren op een testbank en, zo nodig, een
proefrit maken die eventueel een langere
afstand kan omvatten.Als u de contactsleutel in
stand MAR draait en het
lampje Ugaat niet branden of het
gaat branden of knipperen tijdens het
rijden (op enkele uitvoeringen ver-
schijnt ook een bericht op het dis-
play), wendt u dan zo snel mogelijk
tot de Fiat-dealer. De werking van het
lampje Ukan worden gecontroleerd
met behulp van speciale apparatuur
van de verkeerspolitie. Houdt u aan
de wetgeving van het land waarin u
rijdt.
ATTENTIE

82
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING

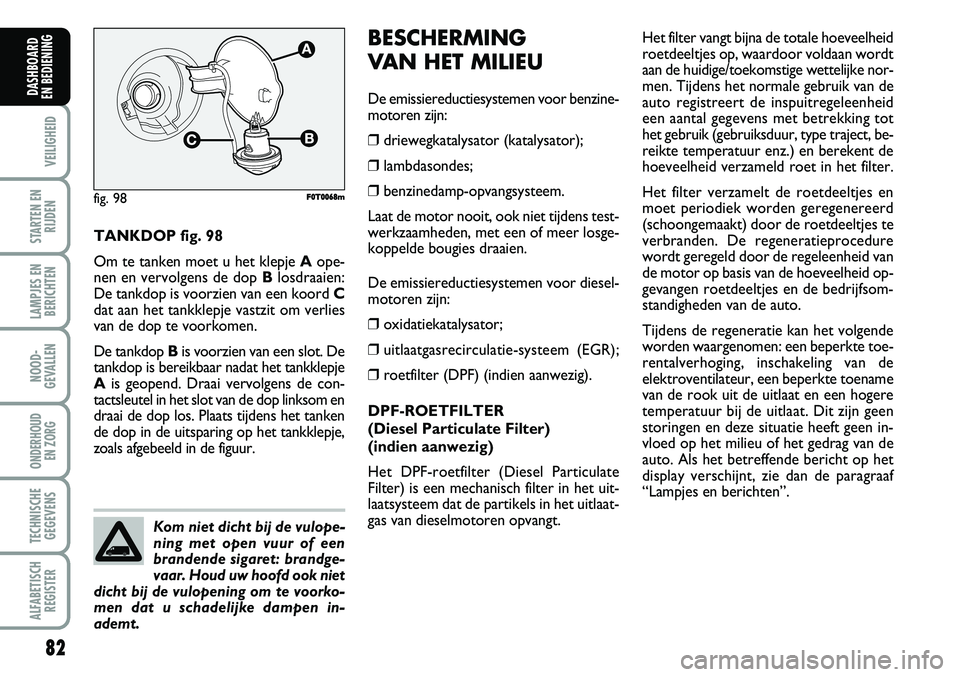

TANKDOP fig. 98
Om te tanken moet u het klepje Aope-
nen en vervolgens de dop Blosdraaien:
De tankdop is voorzien van een koord C
dat aan het tankklepje vastzit om verlies
van de dop te voorkomen.
De tankdop Bis voorzien van een slot. De
tankdop is bereikbaar nadat het tankklepje
Ais geopend. Draai vervolgens de con-
tactsleutel in het slot van de dop linksom en
draai de dop los. Plaats tijdens het tanken
de dop in de uitsparing op het tankklepje,
zoals afgebeeld in de figuur.
BESCHERMING
VAN HET MILIEU
De emissiereductiesystemen voor benzine-
motoren zijn:
❒driewegkatalysator (katalysator);
❒lambdasondes;
❒benzinedamp-opvangsysteem.
Laat de motor nooit, ook niet tijdens test-
werkzaamheden, met een of meer losge-
koppelde bougies draaien.
De emissiereductiesystemen voor diesel-
motoren zijn:
❒oxidatiekatalysator;
❒uitlaatgasrecirculatie-systeem (EGR);
❒roetfilter (DPF) (indien aanwezig).
DPF-ROETFILTER
(Diesel Particulate Filter)
(indien aanwezig)
Het DPF-roetfilter (Diesel Particulate
Filter) is een mechanisch filter in het uit-
laatsysteem dat de partikels in het uitlaat-
gas van dieselmotoren opvangt.
fig. 98
C
A
F F0
0T
T0
00
06
68
8m
m
Kom niet dicht bij de vulope-
ning met open vuur of een
brandende sigaret: brandge-
vaar. Houd uw hoofd ook niet
dicht bij de vulopening om te voorko-
men dat u schadelijke dampen in-
ademt.
Het filter vangt bijna de totale hoeveelheid
roetdeeltjes op, waardoor voldaan wordt
aan de huidige/toekomstige wettelijke nor-
men. Tijdens het normale gebruik van de
auto registreert de inspuitregeleenheid
een aantal gegevens met betrekking tot
het gebruik (gebruiksduur, type traject, be-
reikte temperatuur enz.) en berekent de
hoeveelheid verzameld roet in het filter.
Het filter verzamelt de roetdeeltjes en
moet periodiek worden geregenereerd
(schoongemaakt) door de roetdeeltjes te
verbranden. De regeneratieprocedure
wordt geregeld door de regeleenheid van
de motor op basis van de hoeveelheid op-
gevangen roetdeeltjes en de bedrijfsom-
standigheden van de auto.
Tijdens de regeneratie kan het volgende
worden waargenomen: een beperkte toe-
rentalverhoging, inschakeling van de
elektroventilateur, een beperkte toename
van de rook uit de uitlaat en een hogere
temperatuur bij de uitlaat. Dit zijn geen
storingen en deze situatie heeft geen in-
vloed op het milieu of het gedrag van de
auto. Als het betreffende bericht op het
display verschijnt, zie dan de paragraaf
“Lampjes en berichten”.

85
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID

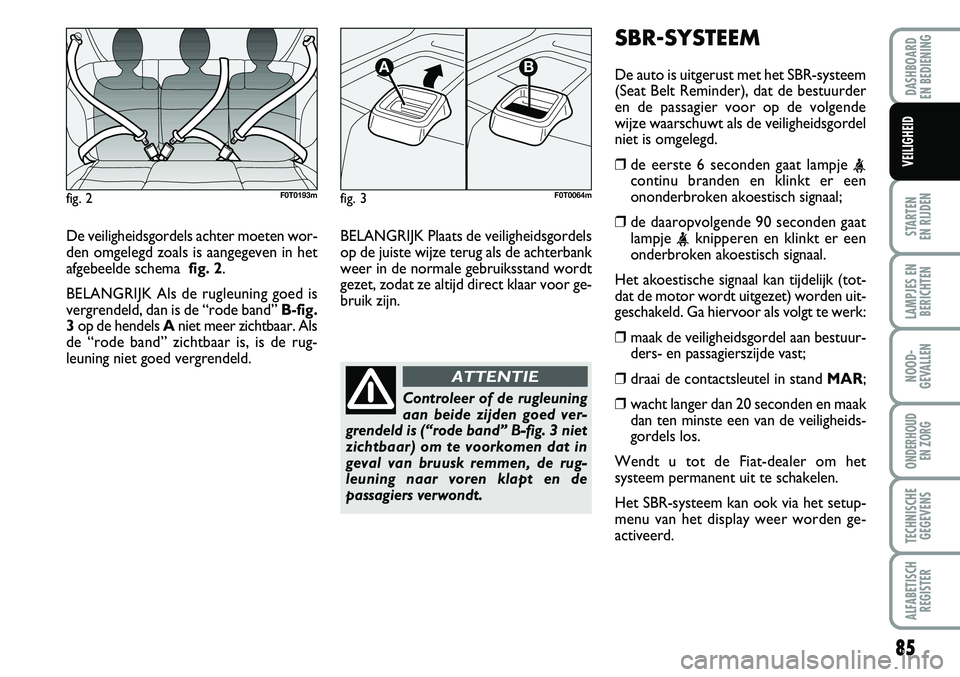

De veiligheidsgordels achter moeten wor-
den omgelegd zoals is aangegeven in het
afgebeelde schema fig. 2.
BELANGRIJK Als de rugleuning goed is
vergrendeld, dan is de “rode band” B-fig.
3op de hendels Aniet meer zichtbaar. Als
de “rode band” zichtbaar is, is de rug-
leuning niet goed vergrendeld. BELANGRIJK Plaats de veiligheidsgordels
op de juiste wijze terug als de achterbank
weer in de normale gebruiksstand wordt
gezet, zodat ze altijd direct klaar voor ge-
bruik zijn.
SBR-SYSTEEM
De auto is uitgerust met het SBR-systeem
(Seat Belt Reminder), dat de bestuurder
en de passagier voor op de volgende
wijze waarschuwt als de veiligheidsgordel
niet is omgelegd.
❒de eerste 6 seconden gaat lampje
ononderbroken akoestisch signaal;
❒de daaropvolgende 90 seconden gaat
lampje
onderbroken akoestisch signaal.
Het akoestische signaal kan tijdelijk (tot-
dat de motor wordt uitgezet) worden uit-
geschakeld. Ga hiervoor als volgt te werk:
❒maak de veiligheidsgordel aan bestuur-
ders- en passagierszijde vast;
❒draai de contactsleutel in stand MAR;
❒wacht langer dan 20 seconden en maak
dan ten minste een van de veiligheids-
gordels los.
Wendt u tot de Fiat-dealer om het
systeem permanent uit te schakelen.
Het SBR-systeem kan ook via het setup-
menu van het display weer worden ge-
activeerd.
fig. 2F0T0193mfig. 3
AB
F0T0064m
Controleer of de rugleuning
aan beide zijden goed ver-
grendeld is (“rode band” B-fig. 3 niet
zichtbaar) om te voorkomen dat in
geval van bruusk remmen, de rug-
leuning naar voren klapt en de
passagiers verwondt.
ATTENTIE

97
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID

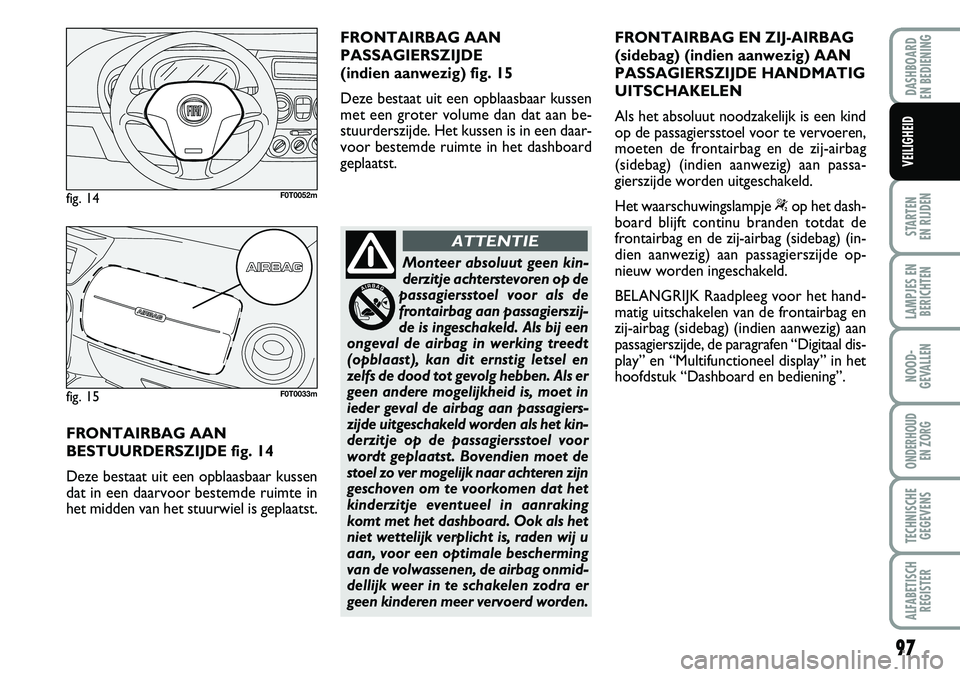

FRONTAIRBAG AAN
BESTUURDERSZIJDE fig. 14
Deze bestaat uit een opblaasbaar kussen
dat in een daarvoor bestemde ruimte in
het midden van het stuurwiel is geplaatst.
fig. 14F0T0052m
fig. 15F0T0033m
FRONTAIRBAG AAN
PASSAGIERSZIJDE
(indien aanwezig) fig. 15
Deze bestaat uit een opblaasbaar kussen
met een groter volume dan dat aan be-
stuurderszijde. Het kussen is in een daar-
voor bestemde ruimte in het dashboard
geplaatst.
Monteer absoluut geen kin-
derzitje achterstevoren op de
passagiersstoel voor als de
frontairbag aan passagierszij-
de is ingeschakeld. Als bij een
ongeval de airbag in werking treedt
(opblaast), kan dit ernstig letsel en
zelfs de dood tot gevolg hebben. Als er
geen andere mogelijkheid is, moet in
ieder geval de airbag aan passagiers-
zijde uitgeschakeld worden als het kin-
derzitje op de passagiersstoel voor
wordt geplaatst. Bovendien moet de
stoel zo ver mogelijk naar achteren zijn
geschoven om te voorkomen dat het
kinderzitje eventueel in aanraking
komt met het dashboard. Ook als het
niet wettelijk verplicht is, raden wij u
aan, voor een optimale bescherming
van de volwassenen, de airbag onmid-
dellijk weer in te schakelen zodra er
geen kinderen meer vervoerd worden.
ATTENTIE
FRONTAIRBAG EN ZIJ-AIRBAG
(sidebag) (indien aanwezig) AAN
PASSAGIERSZIJDE HANDMATIG
UITSCHAKELEN
Als het absoluut noodzakelijk is een kind
op de passagiersstoel voor te vervoeren,
moeten de frontairbag en de zij-airbag
(sidebag) (indien aanwezig) aan passa-
gierszijde worden uitgeschakeld.
Het waarschuwingslampje
“op het dash-
board blijft continu branden totdat de
frontairbag en de zij-airbag (sidebag) (in-
dien aanwezig) aan passagierszijde op-
nieuw worden ingeschakeld.
BELANGRIJK Raadpleeg voor het hand-
matig uitschakelen van de frontairbag en
zij-airbag (sidebag) (indien aanwezig) aan
passagierszijde, de paragrafen “Digitaal dis-
play” en “Multifunctioneel display” in het
hoofdstuk “Dashboard en bediening”.

99
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID

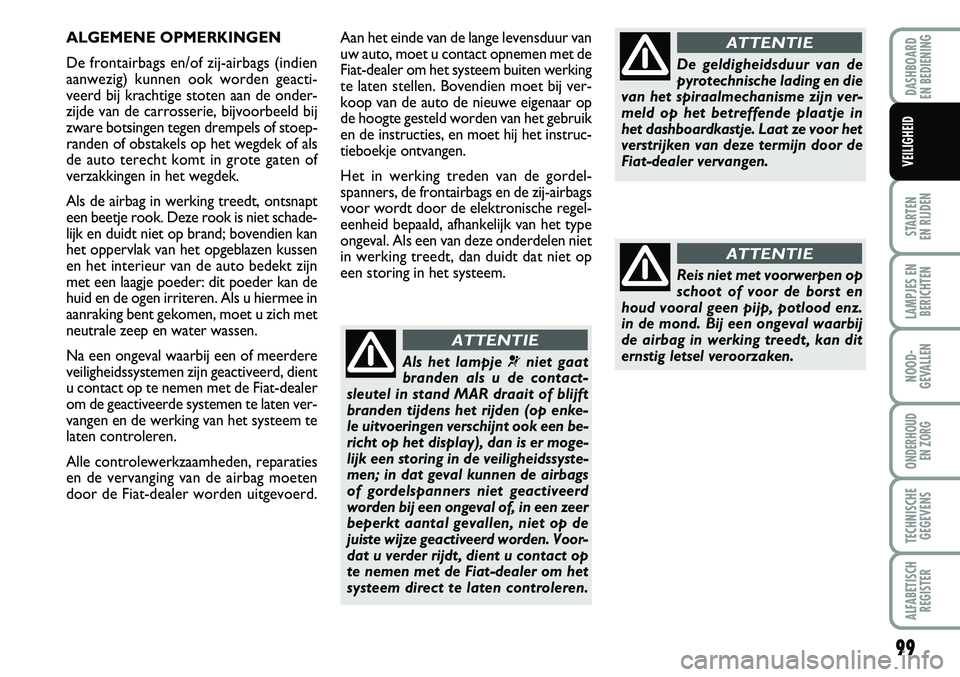

Aan het einde van de lange levensduur van
uw auto, moet u contact opnemen met de
Fiat-dealer om het systeem buiten werking
te laten stellen. Bovendien moet bij ver-
koop van de auto de nieuwe eigenaar op
de hoogte gesteld worden van het gebruik
en de instructies, en moet hij het instruc-
tieboekje ontvangen.
Het in werking treden van de gordel-
spanners, de frontairbags en de zij-airbags
voor wordt door de elektronische regel-
eenheid bepaald, afhankelijk van het type
ongeval. Als een van deze onderdelen niet
in werking treedt, dan duidt dat niet op
een storing in het systeem.
Als het lampje ¬niet gaat
branden als u de contact-
sleutel in stand MAR draait of blijft
branden tijdens het rijden (op enke-
le uitvoeringen verschijnt ook een be-
richt op het display), dan is er moge-
lijk een storing in de veiligheidssyste-
men; in dat geval kunnen de airbags
of gordelspanners niet geactiveerd
worden bij een ongeval of, in een zeer
beperkt aantal gevallen, niet op de
juiste wijze geactiveerd worden. Voor-
dat u verder rijdt, dient u contact op
te nemen met de Fiat-dealer om het
systeem direct te laten controleren.
ATTENTIE
De geldigheidsduur van de
pyrotechnische lading en die
van het spiraalmechanisme zijn ver-
meld op het betreffende plaatje in
het dashboardkastje. Laat ze voor het
verstrijken van deze termijn door de
Fiat-dealer vervangen.
ATTENTIE
Reis niet met voorwerpen op
schoot of voor de borst en
houd vooral geen pijp, potlood enz.
in de mond. Bij een ongeval waarbij
de airbag in werking treedt, kan dit
ernstig letsel veroorzaken.
ATTENTIE
ALGEMENE OPMERKINGEN
De frontairbags en/of zij-airbags (indien
aanwezig) kunnen ook worden geacti-
veerd bij krachtige stoten aan de onder-
zijde van de carrosserie, bijvoorbeeld bij
zware botsingen tegen drempels of stoep-
randen of obstakels op het wegdek of als
de auto terecht komt in grote gaten of
verzakkingen in het wegdek.
Als de airbag in werking treedt, ontsnapt
een beetje rook. Deze rook is niet schade-
lijk en duidt niet op brand; bovendien kan
het oppervlak van het opgeblazen kussen
en het interieur van de auto bedekt zijn
met een laagje poeder: dit poeder kan de
huid en de ogen irriteren. Als u hiermee in
aanraking bent gekomen, moet u zich met
neutrale zeep en water wassen.
Na een ongeval waarbij een of meerdere
veiligheidssystemen zijn geactiveerd, dient
u contact op te nemen met de Fiat-dealer
om de geactiveerde systemen te laten ver-
vangen en de werking van het systeem te
laten controleren.
Alle controlewerkzaamheden, reparaties
en de vervanging van de airbag moeten
door de Fiat-dealer worden uitgevoerd.

112
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
LAMPJES EN
BERICHTEN
ALGEMENE OPMERKINGEN
Naast het branden van het lampje, ver-
schijnt er bij bepaalde uitvoeringen ook
een specifiek bericht en/of klinkt er een
akoestisch signaal. Deze meldingen zijn
kort en uit voorzorg en moeten als een
aanvulling worden gezien en niet als al-
ternatief voor de informatie in dit in-
structieboekje. Wij raden u daarom aan
dit instructieboekje goed door te lezen.
Houdt u bij een storing altijd aan de aan-
wijzingen die in dit hoofdstuk beschreven
worden.
BELANGRIJK De storingsmeldingen die
op het display verschijnen, zijn onderver-
deeld in twee categorieën: ernstige
storingen en minder ernstige storingen.
De ernstige storingen worden langdurig
“cyclisch” herhaald.
De minder ernstige storingen worden ge-
durende een kortere tijd “cyclisch” her-
haald.
U kunt de weergavecyclus van beide ca-
tegorieën onderbreken door op de knop
MENU ESCte drukken. Het lampje (of
het symbool op het display) op het
instrumentenpaneel blijft branden totdat
de storing is verholpen.TE LAAG
REMVLOEISTOF-
NIVEAU (rood)
AANGETROKKEN
HANDREM (rood)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Na enkele
seconden moet het lampje doven.
Te laag remvloeistofniveau
Het lampje gaat branden als het rem-
vloeistofniveau in het reservoir onder het
minimum niveau is gedaald, bijvoorbeeld
door lekkage in het remsysteem.
enkele uitvoeringen verschijnt de bijbe-
horende melding op het display.Aangetrokken handrem
Het lampje gaat branden als de handrem
wordt aangetrokken.
Als de auto in beweging is, hoort u bij
enkele uitvoeringen ook een akoestisch
signaal.
BELANGRIJK Als het lampje tijdens het
rijden gaat branden, controleer dan of de
handrem niet is aangetrokken.
x
Als het lampje xtijdens het
rijden gaat branden (op en-
kele uitvoeringen verschijnt ook een
melding op het display), stop dan on-
middellijk en wendt u tot de Fiat-
dealer.
ATTENTIE
