FIAT FIORINO 2007 Notice d'entretien (in French)

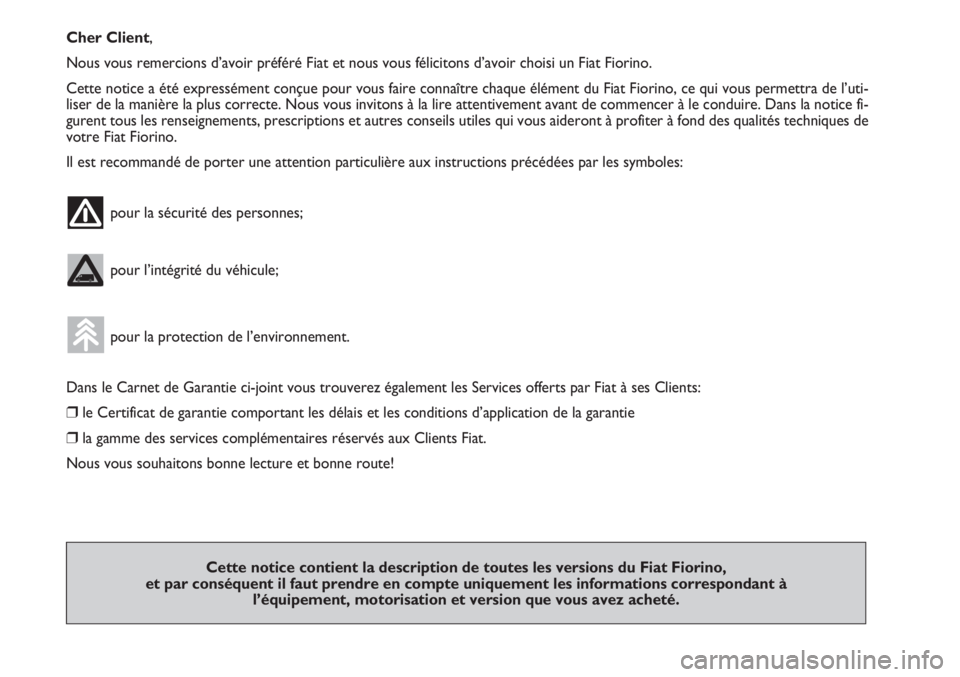

Cher Client,
Nous vous remercions d’avoir préféré Fiat et nous vous félicitons d’avoir choisi un Fiat Fiorino.
Cette notice a été expressément conçue pour vous faire connaître chaque élément du Fiat Fiorino, ce qui vous permettra de l’uti-
liser de la manière la plus correcte. Nous vous invitons à la lire attentivement avant de commencer à le conduire. Dans la notice fi-
gurent tous les renseignements, prescriptions et autres conseils utiles qui vous aideront à profiter à fond des qualités techniques de
votre Fiat Fiorino.
Il est recommandé de porter une attention particulière aux instructions précédées par les symboles:
pour la sécurité des personnes;
pour l’intégrité du véhicule;
pour la protection de l’environnement.
Dans le Carnet de Garantie ci-joint vous trouverez également les Services offerts par Fiat à ses Clients:
❒le Certificat de garantie comportant les délais et les conditions d’application de la garantie
❒la gamme des services complémentaires réservés aux Clients Fiat.
Nous vous souhaitons bonne lecture et bonne route!
Cette notice contient la description de toutes les versions du Fiat Fiorino,
et par conséquent il faut prendre en compte uniquement les informations correspondant à
l’équipement, motorisation et version que vous avez acheté.

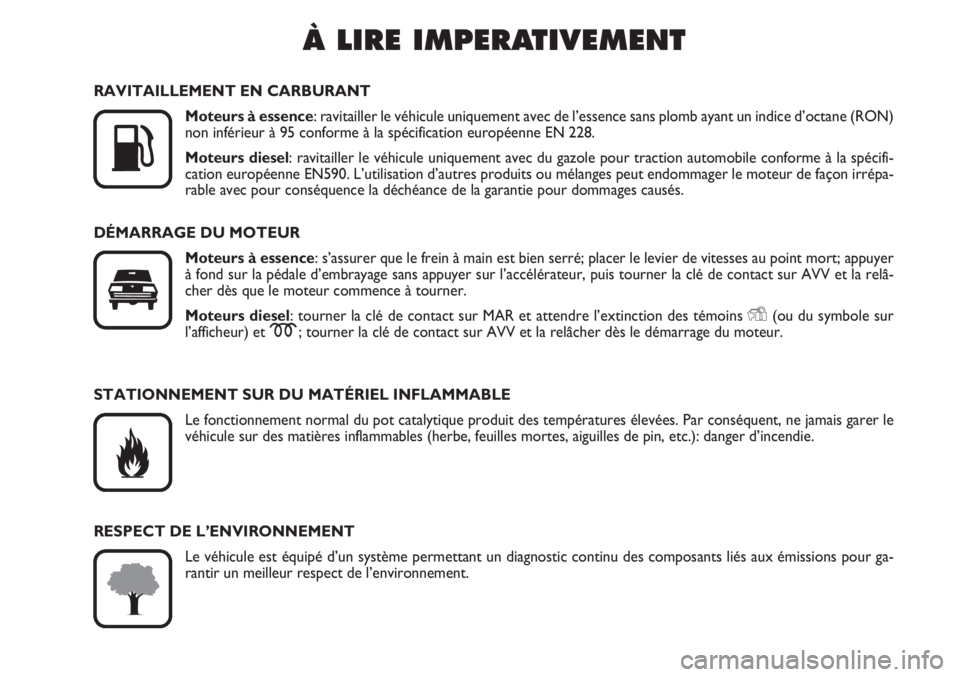

À LIRE IMPERATIVEMENT

K
RAVITAILLEMENT EN CARBURANT
Moteurs à essence: ravitailler le véhicule uniquement avec de l’essence sans plomb ayant un indice d’octane (RON)
non inférieur à 95 conforme à la spécification européenne EN 228.
Moteurs diesel: ravitailler le véhicule uniquement avec du gazole pour traction automobile conforme à la spécifi-
cation européenne EN590. L’utilisation d’autres produits ou mélanges peut endommager le moteur de façon irrépa-
rable avec pour conséquence la déchéance de la garantie pour dommages causés.
DÉMARRAGE DU MOTEUR
Moteurs à essence: s’assurer que le frein à main est bien serré; placer le levier de vitesses au point mort; appuyer
à fond sur la pédale d’embrayage sans appuyer sur l’accélérateur, puis tourner la clé de contact sur AVV et la relâ-
cher dès que le moteur commence à tourner.
Moteurs diesel: tourner la clé de contact sur MAR et attendre l’extinction des témoins
Y(ou du symbole sur
l’afficheur) et m; tourner la clé de contact sur AVV et la relâcher dès le démarrage du moteur.
STATIONNEMENT SUR DU MATÉRIEL INFLAMMABLE
Le fonctionnement normal du pot catalytique produit des températures élevées. Par conséquent, ne jamais garer le
véhicule sur des matières inflammables (herbe, feuilles mortes, aiguilles de pin, etc.): danger d’incendie.
RESPECT DE L’ENVIRONNEMENT
Le véhicule est équipé d’un système permettant un diagnostic continu des composants liés aux émissions pour ga-
rantir un meilleur respect de l’environnement.

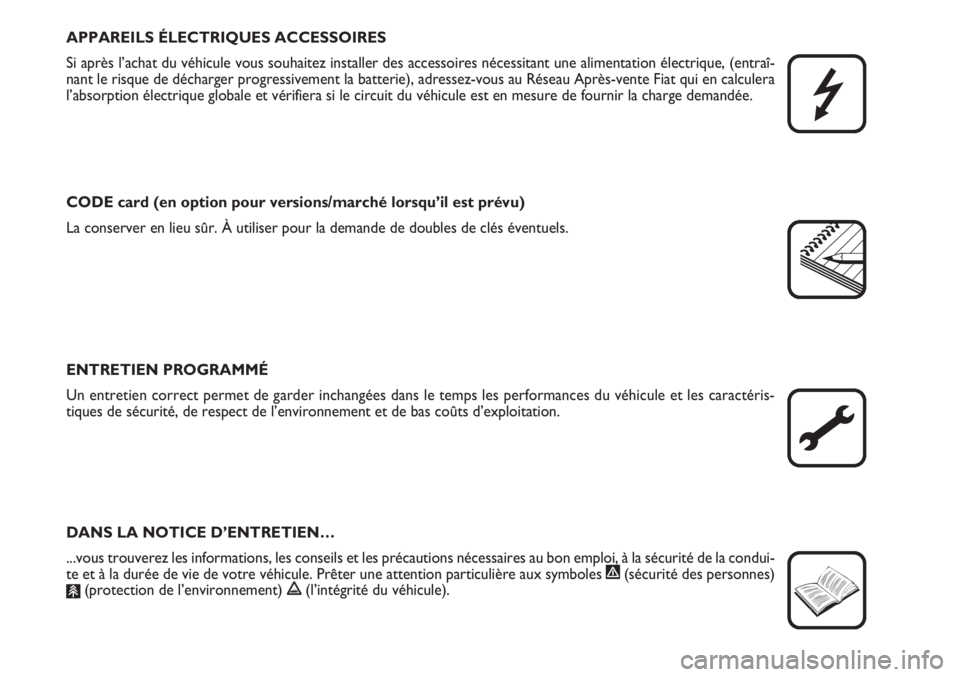

APPAREILS ÉLECTRIQUES ACCESSOIRES
Si après l’achat du véhicule vous souhaitez installer des accessoires nécessitant une alimentation électrique, (entraî-
nant le risque de décharger progressivement la batterie), adressez-vous au Réseau Après-vente Fiat qui en calculera
l’absorption électrique globale et vérifiera si le circuit du véhicule est en mesure de fournir la charge demandée.
CODE card (en option pour versions/marché lorsqu’il est prévu)
La conserver en lieu sûr. À utiliser pour la demande de doubles de clés éventuels.
ENTRETIEN PROGRAMMÉ
Un entretien correct permet de garder inchangées dans le temps les performances du véhicule et les caractéris-
tiques de sécurité, de respect de l’environnement et de bas coûts d’exploitation.
DANS LA NOTICE D’ENTRETIEN…
...vous trouverez les informations, les conseils et les précautions nécessaires au bon emploi, à la sécurité de la condui-
te et à la durée de vie de votre véhicule. Prêter une attention particulière aux symboles
"(sécurité des personnes)
#(protection de l’environnement) !(l’intégrité du véhicule).


4
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

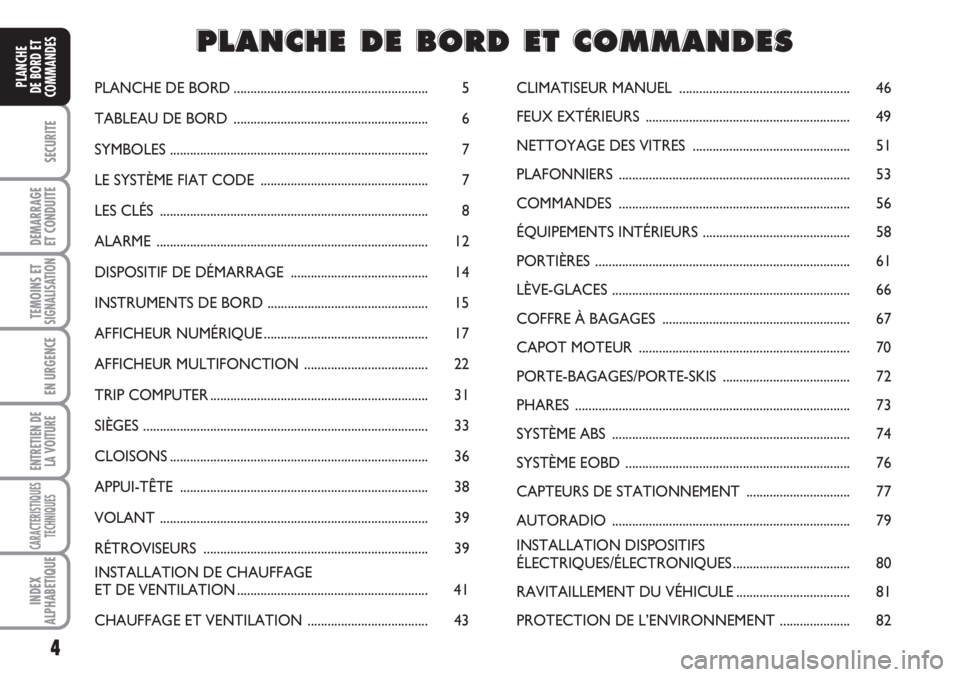

PLANCHE
DE BORD ET
COMMANDESPLANCHE DE BORD.......................................................... 5
TABLEAU DE BORD .......................................................... 6
SYMBOLES ............................................................................. 7
LE SYSTÈME FIAT CODE .................................................. 7
LES CLÉS ................................................................................ 8
ALARME ................................................................................. 12
DISPOSITIF DE DÉMARRAGE ......................................... 14
INSTRUMENTS DE BORD ................................................ 15
AFFICHEUR NUMÉRIQUE................................................. 17
AFFICHEUR MULTIFONCTION ..................................... 22
TRIP COMPUTER................................................................. 31
SIÈGES ..................................................................................... 33
CLOISONS............................................................................. 36
APPUI-TÊTE .......................................................................... 38
VOLANT ................................................................................ 39
RÉTROVISEURS ................................................................... 39
INSTALLATION DE CHAUFFAGE
ET DE VENTILATION......................................................... 41
CHAUFFAGE ET VENTILATION .................................... 43CLIMATISEUR MANUEL ................................................... 46
FEUX EXTÉRIEURS ............................................................. 49
NETTOYAGE DES VITRES ............................................... 51
PLAFONNIERS ..................................................................... 53
COMMANDES ..................................................................... 56
ÉQUIPEMENTS INTÉRIEURS ............................................ 58
PORTIÈRES ............................................................................ 61
LÈVE-GLACES ....................................................................... 66
COFFRE À BAGAGES ........................................................ 67
CAPOT MOTEUR ............................................................... 70
PORTE-BAGAGES/PORTE-SKIS ...................................... 72
PHARES .................................................................................. 73
SYSTÈME ABS ....................................................................... 74
SYSTÈME EOBD ................................................................... 76
CAPTEURS DE STATIONNEMENT ............................... 77
AUTORADIO ....................................................................... 79
INSTALLATION DISPOSITIFS
ÉLECTRIQUES/ÉLECTRONIQUES................................... 80
RAVITAILLEMENT DU VÉHICULE.................................. 81
PROTECTION DE L’ENVIRONNEMENT ..................... 82
PP P
L L
A A
N N
C C
H H
E E
D D
E E
B B
O O
R R
D D
E E
T T
C C
O O
M M
M M
A A
N N
D D
E E
S S

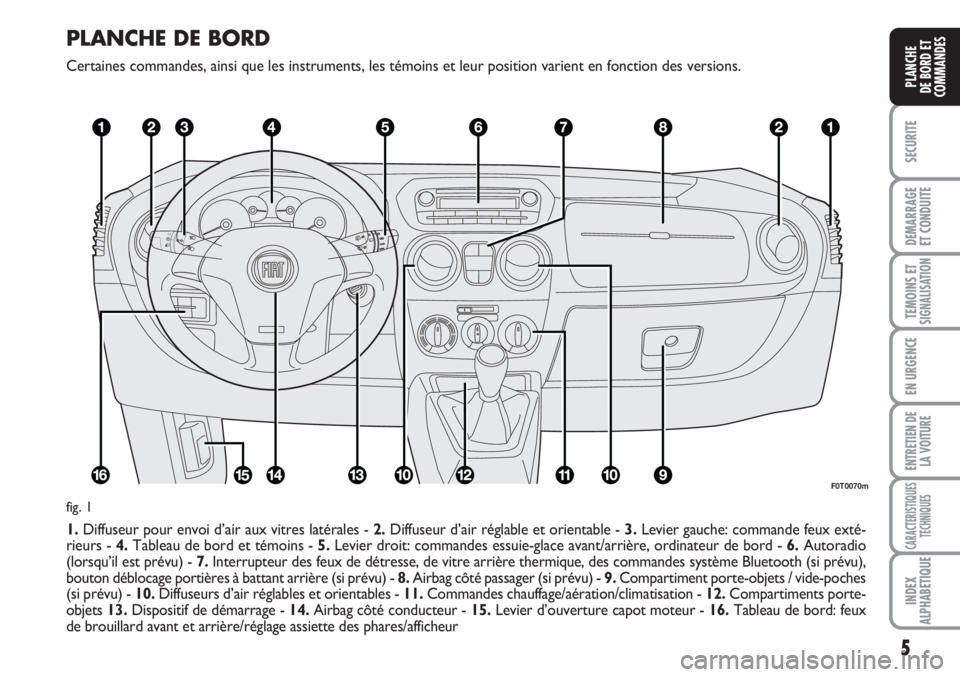

PLANCHE DE BORD
Certaines commandes, ainsi que les instruments, les témoins et leur position varient en fonction des versions.
1.Diffuseur pour envoi d’air aux vitres latérales - 2.Diffuseur d’air réglable et orientable - 3.Levier gauche: commande feux exté-
rieurs - 4.Tableau de bord et témoins - 5.Levier droit: commandes essuie-glace avant/arrière, ordinateur de bord - 6.Autoradio
(lorsqu’il est prévu) - 7.Interrupteur des feux de détresse, de vitre arrière thermique, des commandes système Bluetooth (si prévu),
bouton déblocage portières à battant arrière (si prévu) - 8.Airbag côté passager (si prévu) - 9.Compartiment porte-objets / vide-poches
(si prévu) - 10.Diffuseurs d’air réglables et orientables - 11.Commandes chauffage/aération/climatisation - 12.Compartiments porte-
objets 13.Dispositif de démarrage - 14.Airbag côté conducteur - 15.Levier d’ouverture capot moteur - 16.Tableau de bord: feux
de brouillard avant et arrière/réglage assiette des phares/afficheur
5
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
F0T0070m
fig. 1

6
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES

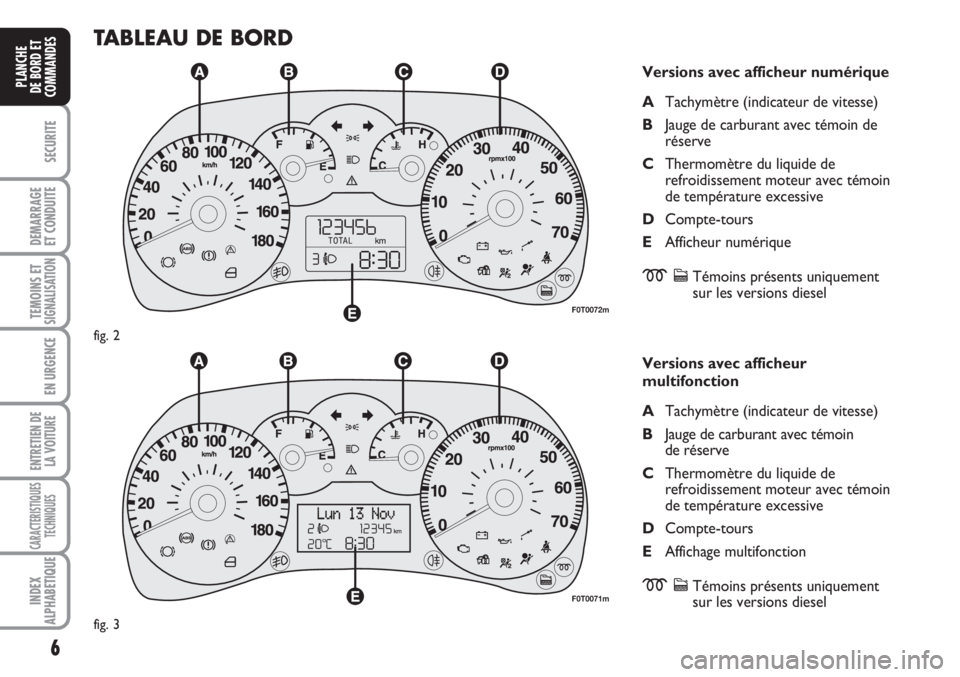

TABLEAU DE BORD
Versions avec afficheur numérique
ATachymètre (indicateur de vitesse)
BJauge de carburant avec témoin de
réserve
CThermomètre du liquide de
refroidissement moteur avec témoin
de température excessive
DCompte-tours
EAfficheur numérique
mcTémoins présents uniquement
sur les versions diesel
Versions avec afficheur
multifonction
ATachymètre (indicateur de vitesse)
BJauge de carburant avec témoin
de réserve
CThermomètre du liquide de
refroidissement moteur avec témoin
de température excessive
DCompte-tours
EAffichage multifonction
mcTémoins présents uniquement
sur les versions diesel
F0T0072m
fig. 2
F0T0071m
fig. 3

7
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES

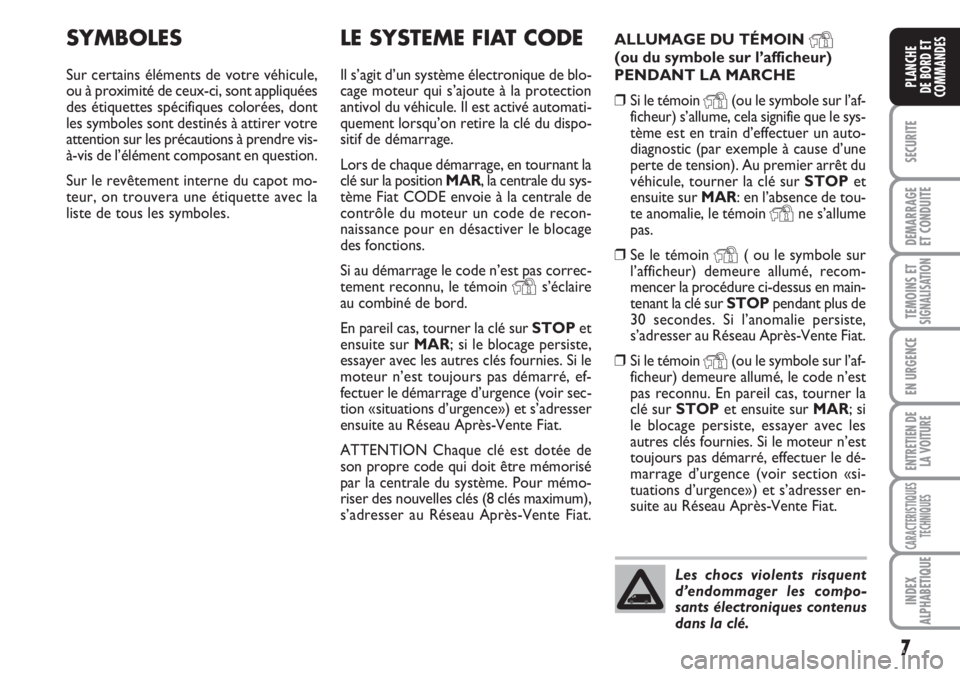

LE SYSTEME FIAT CODE
Il s’agit d’un système électronique de blo-
cage moteur qui s’ajoute à la protection
antivol du véhicule. Il est activé automati-
quement lorsqu’on retire la clé du dispo-
sitif de démarrage.
Lors de chaque démarrage, en tournant la
clé sur la position MAR, la centrale du sys-
tème Fiat CODE envoie à la centrale de
contrôle du moteur un code de recon-
naissance pour en désactiver le blocage
des fonctions.
Si au démarrage le code n’est pas correc-
tement reconnu, le témoin
Ys’éclaire
au combiné de bord.
En pareil cas, tourner la clé sur STOPet
ensuite sur MAR; si le blocage persiste,
essayer avec les autres clés fournies. Si le
moteur n’est toujours pas démarré, ef-
fectuer le démarrage d’urgence (voir sec-
tion «situations d’urgence») et s’adresser
ensuite au Réseau Après-Vente Fiat.
ATTENTION Chaque clé est dotée de
son propre code qui doit être mémorisé
par la centrale du système. Pour mémo-
riser des nouvelles clés (8 clés maximum),
s’adresser au Réseau Après-Vente Fiat.ALLUMAGE DU TÉMOIN
Y(ou du symbole sur l’afficheur)
PENDANT LA MARCHE
❒Si le témoin
Y(ou le symbole sur l’af-
ficheur) s’allume, cela signifie que le sys-
tème est en train d’effectuer un auto-
diagnostic (par exemple à cause d’une
perte de tension). Au premier arrêt du
véhicule, tourner la clé sur STOPet
ensuite sur MAR: en l’absence de tou-
te anomalie, le témoin
Yne s’allume
pas.
❒Se le témoin
Y( ou le symbole sur
l’afficheur) demeure allumé, recom-
mencer la procédure ci-dessus en main-
tenant la clé sur STOPpendant plus de
30 secondes. Si l’anomalie persiste,
s’adresser au Réseau Après-Vente Fiat.
❒Si le témoin
Y(ou le symbole sur l’af-
ficheur) demeure allumé, le code n’est
pas reconnu. En pareil cas, tourner la
clé sur STOPet ensuite sur MAR; si
le blocage persiste, essayer avec les
autres clés fournies. Si le moteur n’est
toujours pas démarré, effectuer le dé-
marrage d’urgence (voir section «si-
tuations d’urgence») et s’adresser en-
suite au Réseau Après-Vente Fiat.
SYMBOLES
Sur certains éléments de votre véhicule,
ou à proximité de ceux-ci, sont appliquées
des étiquettes spécifiques colorées, dont
les symboles sont destinés à attirer votre
attention sur les précautions à prendre vis-
à-vis de l’élément composant en question.
Sur le revêtement interne du capot mo-
teur, on trouvera une étiquette avec la
liste de tous les symboles.
Les chocs violents risquent
d’endommager les compo-
sants électroniques contenus
dans la clé.

8
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES

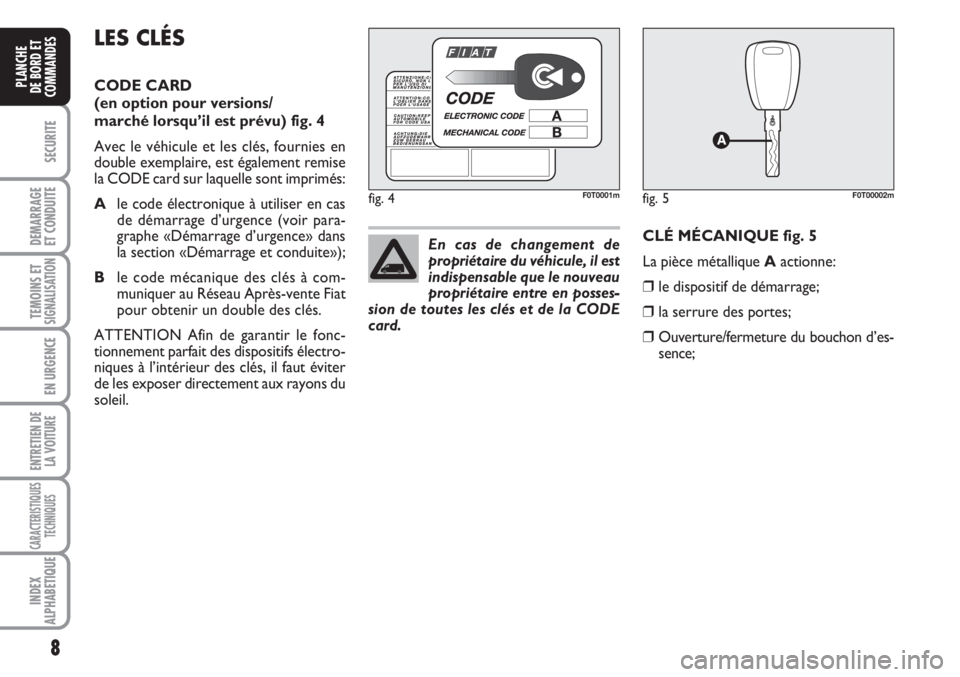

LES CLÉS
CODE CARD
(en option pour versions/
marché lorsqu’il est prévu) fig. 4
Avec le véhicule et les clés, fournies en
double exemplaire, est également remise
la CODE card sur laquelle sont imprimés:
Ale code électronique à utiliser en cas
de démarrage d’urgence (voir para-
graphe «Démarrage d’urgence» dans
la section «Démarrage et conduite»);
Ble code mécanique des clés à com-
muniquer au Réseau Après-vente Fiat
pour obtenir un double des clés.
ATTENTION Afin de garantir le fonc-
tionnement parfait des dispositifs électro-
niques à l’intérieur des clés, il faut éviter
de les exposer directement aux rayons du
soleil.
fig. 5F0T00002m

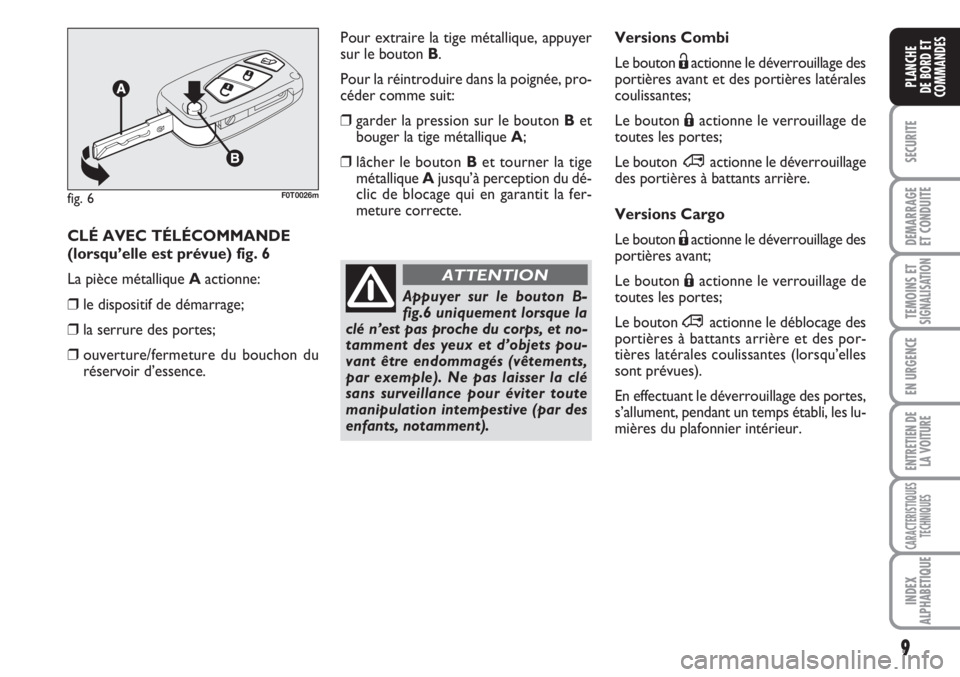

CLÉ MÉCANIQUE fig. 5
La pièce métallique Aactionne:
❒le dispositif de démarrage;
❒la serrure des portes;
❒Ouverture/fermeture du bouchon d’es-
sence;
fig. 4F0T0001m
En cas de changement de
propriétaire du véhicule, il est
indispensable que le nouveau
propriétaire entre en posses-
sion de toutes les clés et de la CODE
card.

9
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
Versions Combi
Le bouton Ëactionne le déverrouillage des
portières avant et des portières latérales
coulissantes;
Le bouton Áactionne le verrouillage de
toutes les portes;
Le bouton
∞actionne le déverrouillage
des portières à battants arrière.
Versions Cargo
Le bouton Ëactionne le déverrouillage des
portières avant;
Le bouton Áactionne le verrouillage de
toutes les portes;
Le bouton
∞actionne le déblocage des
portières à battants arrière et des por-
tières latérales coulissantes (lorsqu’elles
sont prévues).
En effectuant le déverrouillage des portes,
s’allument, pendant un temps établi, les lu-
mières du plafonnier intérieur. CLÉ AVEC TÉLÉCOMMANDE
(lorsqu’elle est prévue) fig. 6
La pièce métallique Aactionne:
❒le dispositif de démarrage;
❒la serrure des portes;
❒ouverture/fermeture du bouchon du
réservoir d’essence.
fig. 6F0T0026m
Appuyer sur le bouton B-
fig.6 uniquement lorsque la
clé n’est pas proche du corps, et no-
tamment des yeux et d’objets pou-
vant être endommagés (vêtements,
par exemple). Ne pas laisser la clé
sans surveillance pour éviter toute
manipulation intempestive (par des
enfants, notamment).
ATTENTION
Pour extraire la tige métallique, appuyer
sur le bouton B.
Pour la réintroduire dans la poignée, pro-
céder comme suit:
❒garder la pression sur le bouton Bet
bouger la tige métallique A;
❒lâcher le bouton Bet tourner la tige
métallique Ajusqu’à perception du dé-
clic de blocage qui en garantit la fer-
meture correcte.
