ALGEMENE OPMERKINGEN........................................... 112
TE LAAG REMVLOEISTOFNIVEAU............................... 112
AANGETROKKEN HANDREM...................................... 112
STORING AIRBAG............................................................. 113
AIRBAG PASSAGIERSZIJDE/
ZIJ-AIRBAGS UITGESCHAKELD..................................... 113
TE HOGE KOELVLOEISTOFTEMPERATUUR............ 114
ACCU WORDT NIET VOLDOENDE OPGELADEN 114
STORING ABS..................................................................... 115
STORING EBD..................................................................... 115
TE LAGE MOTOROLIEDRUK ......................................... 115
OLIEKWALITEIT ONVOLDOENDE.............................. 115
NIET OMGELEGDE VEILIGHEIDSGORDEL................ 116
NIET GOED GESLOTEN PORTIEREN.......................... 116
MINIMUM MOTOROLIEPEIL........................................... 116
STORING IN INSPUITSYSTEEM..................................... 117
STORING MOTORMANAGEMENTSYSTEEM
(EOBD)................................................................................... 117
VERSTOPT ROETFILTER.................................................. 118BRANDSTOFRESERVE....................................................... 118
VOORGLOEI-INSTALLATIE............................................. 118
STORING VOORGLOEI-INSTALLATIE........................ 118
WATER IN BRANDSTOFFILTER.................................... 119
STORING IN ELEKTRONISCHE
STARTBLOKKERING - FIAT CODE ..............................119
DEFECTE BUITENVERLICHTING.................................. 119
ALGEMENE STORINGSMELDING................................. 120
VERSLETEN REMBLOKKEN............................................. 120
STORING PARKEERSENSOREN..................................... 121
BUITENVERLICHTING ......................................................121
FOLLOW ME HOME.......................................................... 121
MISTLAMPEN VOOR ......................................................... 121
MISTACHTERLICHTEN..................................................... 121
RICHTINGAANWIJZER LINKS....................................... 122
RICHTINGAANWIJZER RECHTS................................... 122
GROOTLICHT..................................................................... 122
L
L L L
A A A A
M M M M
P P P P
J J J J
E E E E
S S S S

E E E E
N N N N

B B B B
E E E E
R R R R
I I I I
C C C C
H H H H
T T T T
E E E E
N N N N

149
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
BEVEILIGD SYSTEEM ZEKERING AMPÈRE FIGUUR
Spoel relais T09 (1.4-uitvoering) F18 7,5 50
Regeleenheid motormanagementsysteem/Spoel relais T09 (1.3 Multijet-uitvoering) F18 7,5 50
Aircocompressor F19 7,5 50
Achterruitverwarming/Verwarming buitenspiegels F20 30 50
Brandstofpomp F21 15 50
Regeleenheid motormanagementsysteem (1.3 Multijet-uitvoering) F22 15 50
Inspuitventielen/Bobine ontsteking (1.4-uitvoering) F22 15 50
ABS (kleppen) F23 20 50
+15 ABS F24 7,5 50
Mistlampen F30 15 50
Voorgloeiregeleenheid (1.3 Multijet-uitvoering) F81 50 50
Beschikbaar F83 – 50
Aansteker/Stekkerdoos interieur/Stoelverwarming F85 30 50
+15 Achteruitrijlichten/Luchtkwantummeter/Waterdetectiesensor in brand-
stoffilter/, Spoelen van relais T02, T05, T14, T17 en T19 F87 7,5 50

161
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG

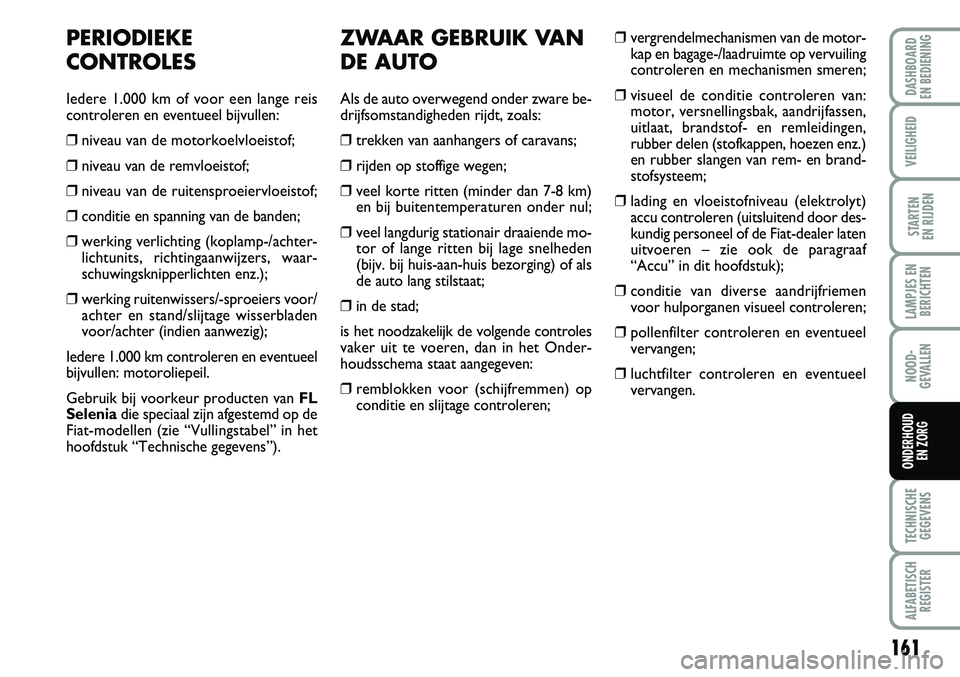

PERIODIEKE
CONTROLES
Iedere 1.000 km of voor een lange reis
controleren en eventueel bijvullen:
❒niveau van de motorkoelvloeistof;
❒niveau van de remvloeistof;
❒niveau van de ruitensproeiervloeistof;
❒conditie en spanning van de banden;
❒werking verlichting (koplamp-/achter-
lichtunits, richtingaanwijzers, waar-
schuwingsknipperlichten enz.);
❒werking ruitenwissers/-sproeiers voor/
achter en stand/slijtage wisserbladen
voor/achter (indien aanwezig);
Iedere 1.000 km controleren en eventueel
bijvullen: motoroliepeil.
Gebruik bij voorkeur producten van FL
Seleniadie speciaal zijn afgestemd op de
Fiat-modellen (zie “Vullingstabel” in het
hoofdstuk “Technische gegevens”).
ZWAAR GEBRUIK VAN
DE AUTO
Als de auto overwegend onder zware be-
drijfsomstandigheden rijdt, zoals:
❒trekken van aanhangers of caravans;
❒rijden op stoffige wegen;
❒veel korte ritten (minder dan 7-8 km)
en bij buitentemperaturen onder nul;
❒veel langdurig stationair draaiende mo-
tor of lange ritten bij lage snelheden
(bijv. bij huis-aan-huis bezorging) of als
de auto lang stilstaat;
❒in de stad;
is het noodzakelijk de volgende controles
vaker uit te voeren, dan in het Onder-
houdsschema staat aangegeven:
❒remblokken voor (schijfremmen) op
conditie en slijtage controleren;❒vergrendelmechanismen van de motor-
kap en bagage-/laadruimte op vervuiling
controleren en mechanismen smeren;
❒visueel de conditie controleren van:
motor, versnellingsbak, aandrijfassen,
uitlaat, brandstof- en remleidingen,
rubber delen (stofkappen, hoezen enz.)
en rubber slangen van rem- en brand-
stofsysteem;
❒lading en vloeistofniveau (elektrolyt)
accu controleren (uitsluitend door des-
kundig personeel of de Fiat-dealer laten
uitvoeren – zie ook de paragraaf
“Accu” in dit hoofdstuk);
❒conditie van diverse aandrijfriemen
voor hulporganen visueel controleren;
❒pollenfilter controleren en eventueel
vervangen;
❒luchtfilter controleren en eventueel
vervangen.

191
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS

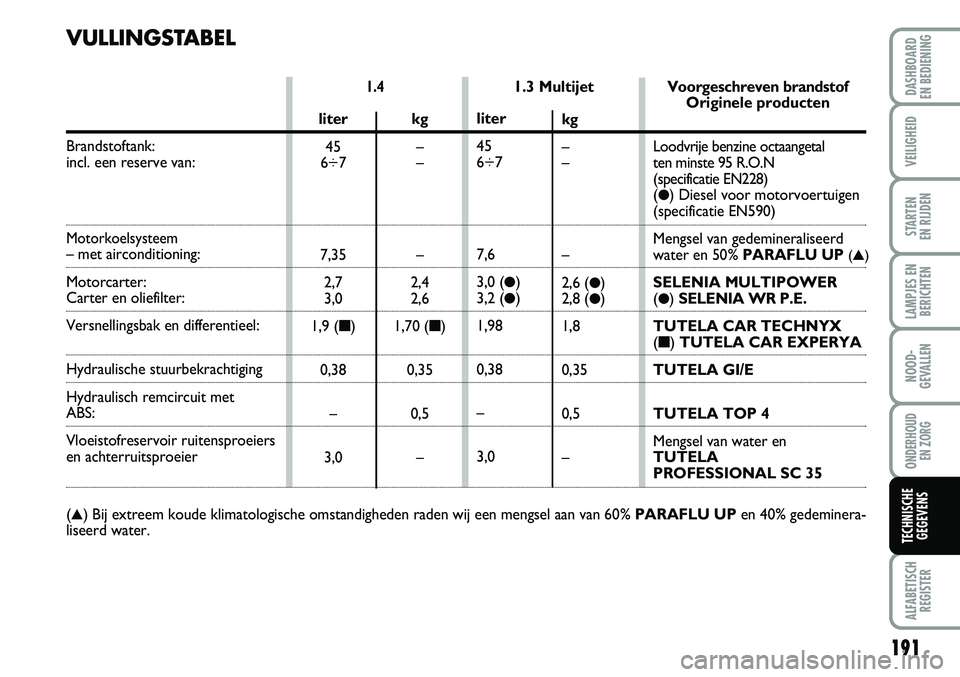

VULLINGSTABEL
1.3 Multijet1.4
Brandstoftank:
incl. een reserve van:
Motorkoelsysteem– met airconditioning:
Motorcarter:
Carter en oliefilter:
Versnellingsbak en differentieel:
Hydraulische stuurbekrachtiging
Hydraulisch remcircuit met
ABS:
Vloeistofreservoir ruitensproeiers
en achterruitsproeier
(▲) Bij extreem koude klimatologische omstandigheden raden wij een mengsel aan van 60% PARAFLU UPen 40% gedeminera-
liseerd water.liter
45
6
÷7
7,35
2,7
3,0
1,9 (
■)
0,38
–
3,0kg
–
–
–
2,4
2,6
1,70 (■)
0,35
0,5
–liter
45
6
÷7
7,6
3,0 (
●)
3,2 (●)
1,98
0,38
–
3,0kg
–
–
–
2,6 (●)
2,8 (●)
1,8
0,35
0,5
–Voorgeschreven brandstof
Originele producten
Loodvrije benzine octaangetal
ten minste 95 R.O.N
(specificatie EN228)
(
●) Diesel voor motorvoertuigen
(specificatie EN590)
Mengsel van gedemineraliseerd
water en 50% PARAFLU UP
(▲)
SELENIA MULTIPOWER
(●) SELENIA WR P.E.
TUTELA CAR TECHNYX
(
■) TUTELA CAR EXPERYA
TUTELA GI/E
TUTELA TOP 4
Mengsel van water en
TUTELA
PROFESSIONAL SC 35
