FIAT FIORINO 2008 Instructieboek (in Dutch)

100
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
Als u de contactsleutel in
stand MAR draait, gaat het
lampje
¬(met ingeschakelde front-
airbag aan passagierszijde) enige
seconden branden en vervolgens
enige seconden knipperen, om aan te
geven dat de airbag aan passagiers-
zijde bij een ongeval wordt ge-
activeerd. Hierna moet het lampje
doven.
ATTENTIE
De frontairbag treedt in wer-
king als de botsing zwaarder
is dan een botsing waarbij alleen de
gordelspanners worden geactiveerd.
Bij aanrijdingen die tussen die twee
drempelwaarden in liggen, treden
alleen de gordelspanners in werking.
ATTENTIE
De airbag is geen vervanging
voor de veiligheidsgordels,
maar een aanvulling. Omdat de front-
airbags niet worden geactiveerd bij
frontale botsingen bij lage snelheid,
bij zijdelingse aanrijdingen en als de
auto van achter wordt aangereden of
over de kop slaat, worden in deze ge-
vallen de inzittenden uitsluitend door
de veiligheidsgordels beschermd. De
gordels moeten dus altijd gedragen
worden.
ATTENTIE
Als de contactsleutel in stand
MAR staat, kan, ook bij uit-
gezette motor, de airbag inschakelen
als de auto stilstaat en de auto wordt
aangereden door een andere auto die
met voldoende snelheid rijdt. Daarom
mogen, ook als de auto stilstaat, ab-
soluut geen kinderen op de passa-
giersstoel voor worden geplaatst. Als
de contactsleutel echter in stand
STOP staat, wordt bij een ongeval
geen enkel beveiligingssysteem (airbag
of gordelspanners) geactiveerd; als
een systeem niet in werking treedt, be-
tekent dit niet dat het systeem niet
goed werkt.
ATTENTIE
Laat bij diefstal of een
poging tot diefstal, bij be-
schadiging of als de auto bij een over-
stroming onder water is geweest, het
airbagsysteem door een Fiat-dealer
controleren.
ATTENTIE

101
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
MOTOR STARTEN ............................................................. 102
HANDREM ............................................................................ 104
GEBRUIK VAN DE VERSNELLINGSBAK ...................... 105
BRANDSTOFBESPARING ................................................. 106
TREKKEN VAN AANHANGERS...................................... 108
WINTERBANDEN .............................................................. 109
SNEEUWKETTINGEN ....................................................... 110
AUTO LANGERE TIJD STALLEN ................................... 110
S
S S S
T T T T
A A A A
R R R R
T T T T
E E E E
N N N N

E E E E
N N N N

R R R R
I I I I
J J J J
D D D D
E E E E
N N N N

MOTOR STARTEN
De auto is uitgerust met een elektronische
startblokkering: zie bij startproblemen de
paragraaf “Fiat CODE” in het hoofdstuk
“Dashboard en bediening”.
Direct na het starten van de motor, voor-
al als de auto langere tijd niet is gebruikt,
kan de motor iets meer geluid produce-
ren. Dit geluid, dat niet schadelijk is voor
de werking van de motor, wordt veroor-
zaakt door de hydraulische klepstoters:
het distributiesysteem op de benzine-
motor van de auto, dat bijdraagt aan een
vermindering van de onderhoudswerk-
zaamheden.
102
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
BENZINEMOTOR STARTEN
Ga als volgt te werk:
❒trek de handrem aan;
❒zet de versnellingspook in de vrijstand;
❒trap het koppelingspedaal geheel in,
zonder het gaspedaal in te trappen;
❒draai de contactsleutel in stand AVV
en laat de sleutel los zodra de motor
is aangeslagen.
Als de motor bij de eerste poging niet
aanslaat, moet u de sleutel terugdraaien in
stand STOPvoordat u opnieuw start.
Als met de contactsleutel in stand MAR
het controlelampje Ysamen met het
waarschuwingslampje Ublijft branden,
raden wij u aan de sleutel in stand STOP
te draaien en vervolgens weer in stand
MAR; als het lampje nog steeds blijft bran-
den, probeer het dan met de andere ge-
leverde sleutels.
Als de motor nog niet aanslaat, voer dan
zelf een noodstart uit (zie “Noodstart” in
het hoofdstuk “Noodgevallen”) en wendt
u tot de Fiat-dealer. Het verdient aanbeveling om
gedurende de eerste kilo-
meters niet de maximale
prestaties van uw auto te
eisen (bijv. snel accelereren, langdurig
rijden met hoge toerentallen, krachtig
remmen enz.).Laat de contactsleutel niet in
stand MAR staan als de
motor stilstaat, zodat de
accu niet onnodig wordt ont-
laden.
Houd er rekening mee dat de
rem- en de stuurbekrachti-
ging niet werken zolang de motor niet
is aangeslagen, waardoor meer
kracht nodig is voor de bediening van
het rempedaal en het stuur.
ATTENTIE
Het is zeer gevaarlijk om de
motor in afgesloten ruimten te
laten draaien. De motor verbruikt zuur-
stof en produceert kooldioxide, kool-
monoxide en andere giftige gassen.
ATTENTIE

103
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
DIESELMOTOR STARTEN
Ga als volgt te werk:
❒trek de handrem aan;
❒zet de versnellingspook in de vrijstand;
❒draai de contactsleutel in stand MAR:
op het instrumentenpaneel gaan de
controlelampjes Yen
mbranden;
❒wacht tot de lampjes Yen
mge-
doofd zijn. Hoe warmer de motor, hoe
sneller het lampje dooft;
❒trap het koppelingspedaal geheel in,
zonder het gaspedaal in te trappen;
❒draai de contactsleutel in stand AVV
direct nadat het lampje
mgedoofd is.
Als u te lang wacht, zijn de voorgloei-
bougies weer afgekoeld.
Laat de sleutel los zodra de motor is aan-
geslagen.
BELANGRIJK Bij een koude motor mag
het gaspedaal niet worden ingetrapt als u
de contactsleutel in stand AVVdraait.Als de motor bij de eerste poging niet
aanslaat, moet u de sleutel terugdraaien in
stand STOPvoordat u opnieuw start.
Als met de contactsleutel in stand MAR
het lampje Yop het instrumentenpaneel
blijft branden, raden wij u aan de sleutel in
stand STOPte draaien en vervolgens
weer in stand MAR; als het lampje nog
steeds blijft branden, probeer het dan met
de andere geleverde sleutels.
Als de motor nog niet aanslaat, wendt u
dan tot de Fiat-dealer.
Als het lampje mgedurende
60 seconden gaat knipperen
na het starten of tijdens een
langdurige startpoging, dan
duidt dat op een storing in het voor-
gloeisysteem. Als de motor aanslaat,
kunt u de auto op de gewone manier
gebruiken, maar wendt u zo snel
mogelijk tot de Fiat-dealer.
MOTOR OPWARMEN
NA HET STARTEN
Ga als volgt te werk:
❒rijd rustig weg, laat de motor niet met
hoge toerentallen draaien en trap het
gaspedaal niet bruusk in;
❒verlang de eerste kilometers geen maxi-
male prestaties. Wij raden u aan te
wachten tot de wijzernaald van de koel-
vloeistoftemperatuurmeter begint te
bewegen.
NOODSTART
Als het lampje Yop het instrumenten-
paneel constant blijft branden, kan een
noodstart worden uitgevoerd met de
code die op de CODE-card staat vermeld
(zie het hoofdstuk “Noodgevallen”).
Probeer auto’s nooit te star-
ten door ze aan te duwen, te
slepen of van een helling af te
laten rijden. Op die wijze kan
er onverbrande brandstof in de kataly-
sator terechtkomen, waardoor deze
onherstelbaar zal beschadigen.

HANDREM
De handrem bevindt zich tussen de voor-
stoelen.
Om de handrem in te schakelen, moet u
de hendel omhoog trekken zodat de
auto blokkeert.
Als de handrem is aangetrokken en de
contactsleutel in stand MARstaat, gaat op
het instrumentenpaneel het waarschu-
wingslampje xbranden.
Handrem uitschakelen:
❒trek de hendel iets omhoog en druk op
de ontgrendelknop A-fig. 1;
❒houd de knop Aingedrukt en laat de
hendel zakken. Het lampje xop het
instrumentenpaneel dooft.
Om onverwachtse bewegingen van de au-
to te voorkomen, moet bij het bedienen
van de handrem het rempedaal worden in-
getrapt.PARKEREN
Ga als volgt te werk:
❒zet de motor uit en trek de handrem
aan;
❒schakel een versnelling in (de 1
eals de
weg omhoog loopt, de achteruit als de
weg omlaag loopt) en zet de voorwie-
len iets uitgestuurd.
Als de auto op een steile helling staat, blok-
keer de wielen dan met stenen of wiggen.
Laat de contactsleutel nooit in stand MAR
staan omdat hierdoor de accu ontlaadt.
Neem bovendien de sleutel altijd uit het
contactslot als u de auto verlaat.
Laat kinderen nooit alleen achter in de
auto. Neem de sleutel altijd uit het
contactslot als u de auto verlaat en neem
de sleutel mee.
104
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
MOTOR UITZETTEN
Draai de contactsleutel in stand STOP
terwijl de motor stationair draait.
BELANGRIJK Het is beter om de motor
na een zware rit even “op adem” te laten
komen. Zet de motor niet onmiddellijk uit,
maar laat hem even stationair draaien.
Hierdoor kan de temperatuur in de
motorruimte dalen.
Gasgeven voordat u de motor
uitzet heeft geen enkel nut,
verspilt brandstof en is, voor-
al voor motoren met turbo-
compressor, schadelijk.
fig. 1F0T0043m
De auto moet geblokkeerd
zijn als de handrem enkele
tanden is aangetrokken. Als dit niet
het geval is, laat dan de Fiat-dealer
de handrem afstellen.
ATTENTIE

105
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN

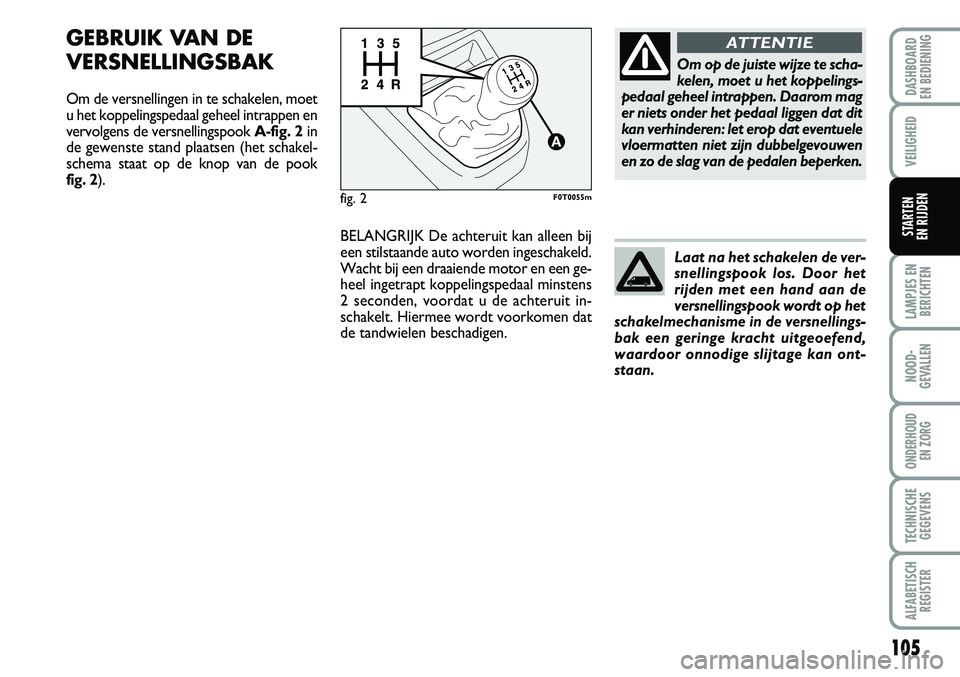

GEBRUIK VAN DE
VERSNELLINGSBAK
Om de versnellingen in te schakelen, moet
u het koppelingspedaal geheel intrappen en
vervolgens de versnellingspook A-fig. 2in
de gewenste stand plaatsen (het schakel-
schema staat op de knop van de pook
fig. 2).
fig. 2F0T0055m
Om op de juiste wijze te scha-
kelen, moet u het koppelings-
pedaal geheel intrappen. Daarom mag
er niets onder het pedaal liggen dat dit
kan verhinderen: let erop dat eventuele
vloermatten niet zijn dubbelgevouwen
en zo de slag van de pedalen beperken.
ATTENTIE
Laat na het schakelen de ver-
snellingspook los. Door het
rijden met een hand aan de
versnellingspook wordt op het
schakelmechanisme in de versnellings-
bak een geringe kracht uitgeoefend,
waardoor onnodige slijtage kan ont-
staan.
BELANGRIJK De achteruit kan alleen bij
een stilstaande auto worden ingeschakeld.
Wacht bij een draaiende motor en een ge-
heel ingetrapt koppelingspedaal minstens
2 seconden, voordat u de achteruit in-
schakelt. Hiermee wordt voorkomen dat
de tandwielen beschadigen.

106
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
BRANDSTOF-
BESPARING
Hierna volgen enkele nuttige tips, waar-
door het brandstofverbruik zo laag mo-
gelijk blijft en de uitstoot van schadelijke
uitlaatgassen, zowel CO
2als andere
schadelijke stoffen (stikstofoxiden, onver-
brande koolwaterstoffen, fijn stof (PM)
enz.) zoveel mogelijk beperkt wordt.ALGEMENE OPMERKINGEN
Onderhoud van de auto
Zorg voor een goed onderhoud van de
auto door de controles en registraties die
in het “Geprogrammeerd Onderhouds-
schema“ staan vermeld, te laten uitvoeren.
Banden
Controleer regelmatig, ten minste een
keer per maand, de spanning van de ban-
den: als de spanning te laag is, wordt de
weerstand groter en neemt het verbruik
toe.
Overbodige bagage
Rijd niet met een overbeladen bagage-
ruimte. Het gewicht van de auto (vooral
in stadsverkeer) en de wieluitlijning heb-
ben grote invloed op het brandstofver-
bruik en de stabiliteit.
Imperiaal/skidrager
Verwijder de imperiaal of skidrager als u
deze niet meer gebruikt. Ze verminderen
de aerodynamica van de auto, waardoor
het brandstofverbruik toeneemt. Gebruik
voor het vervoer van volumineuze voor-
werpen bij voorkeur een aanhanger.Stroomverbruikers
Gebruik de elektrische installaties alleen
als u ze nodig hebt. De achterruitver-
warming, de verstralers, de ruitenwissers
en de aanjager van het ventilatie-/
verwarmingssysteem vragen veel stroom,
waardoor het brandstofverbruik toe-
neemt (tot aan 25% in stadsverkeer).
Airconditioning
De airconditioning gebruikt zeer veel
energie, waardoor het brandstofverbruik
sterk toeneemt (tot gemiddeld 20%): ge-
bruik wanneer de buitentemperatuur het
toelaat, bij voorkeur de functies van het
ventilatiesysteem.
Aerodynamische accessoires
Het gebruik van niet goedgekeurde aero-
dynamische accessoires kan de aero-
dynamica negatief beïnvloeden, waardoor
het brandstofverbruik zal toenemen.

107
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
RIJSTIJL
Starten
Laat de motor als de auto stilstaat, niet
warmdraaien met stationair toerental en
ook niet met een hoog toerental: onder
deze omstandigheden warmt de motor
veel langzamer op, terwijl het verbruik en
de schadelijke uitlaatgasemissie toenemen.
Het is beter om rustig weg te rijden en
geen hoge toerentallen te gebruiken: op
deze manier warmt de motor sneller op.
Overbodige handelingen
Trap het gaspedaal niet in als u stilstaat
voor een stoplicht of voordat u de
motor afzet. Deze handeling heeft evenals
het overschakelen met tussengas, geen
enkel nut. Het kost brandstof en verhoogt
de uitstoot van schadelijke uitlaatgassen.Keuze van de versnellingen
Gebruik als het verkeer en de weg het toe-
laten de hoogste versnelling. Het inscha-
kelen van een lage versnelling voor een
snelle acceleratie verhoogt het brandstof-
verbruik.
Bij het oneigenlijke gebruik van een hoge
versnelling neemt het verbruik en de
schadelijke uitlaatgasemissie toe. Bovendien
slijt de motor hierdoor sneller.
Maximum snelheid
Het brandstofverbruik neemt aanzienlijk
toe bij een hogere snelheid. Rijd daarom
zoveel mogelijk met een gelijkmatige snel-
heid, vermijd overbodig remmen en op-
trekken. Dit kost brandstof en verhoogt de
uitstoot van schadelijke uitlaatgassen.
Acceleratie
Met vol gas optrekken kost veel brandstof
en verhoogt de uitstoot van schadelijke
uitlaatgassen: het is beter geleidelijk op te
trekken.GEBRUIKSOMSTANDIGHEDEN
Koude start
Bij korte ritten en regelmatig koud star-
ten bereikt de motor niet de optimale be-
drijfstemperatuur.
Hierdoor neemt niet alleen het brand-
stofverbruik toe (van 15 tot aan 30% in
stadsverkeer), maar ook de uitstoot van
uitlaatgassen.
Verkeerssituatie en
conditie van het wegdek
Op een drukke weg bijvoorbeeld bij file-
rijden, waarbij overwegend lage versnel-
lingen worden gebruikt, of in de stad waar
zich veel verkeerslichten bevinden, zal het
brandstofverbruik aanzienlijk hoger zijn.
Bochtige trajecten, bergwegen en een
slecht wegdek verhogen eveneens het
brandstofverbruik.
Stilstaan in het verkeer
Als u langere tijd stilstaat (bijv. spoorweg-
overgangen), is het raadzaam de motor uit
te zetten.

TREKKEN VAN
AANHANGERS
BELANGRIJKE AANWIJZINGEN
Voor het trekken van aanhangwagens of
caravans moet de auto uitgerust zijn met
een trekhaak van een goedgekeurd type en
een adequate elektrische installatie. De
montage van de trekhaak moet door ge-
specialiseerd personeel worden uitgevoerd.
Ook moet documentatie worden overhan-
digd m.b.t. het rijden met een aanhanger.
Monteer zo nodig speciale en/of extra
achteruitkijkspiegels, waarmee u voldoet
aan de geldende verkeerswetgeving.
Let er op dat het maximum klimvermogen
van de auto door het gewicht van een aan-
hanger of caravan wordt beperkt. Ook de
remweg wordt langer en u hebt langer de
tijd nodig om in te halen.
Schakel een lage versnelling in tijdens het af-
dalen om te voorkomen dat u constant
moet remmen.
108
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
Het ABS waarmee de auto
kan zijn uitgerust, werkt niet
op het remsysteem van de aanhan-
ger. Wees daarom extra voorzichtig
op gladde wegen.
ATTENTIE
Voer in geen geval modifica-
ties aan het remsysteem van
de auto uit. Het remsysteem van de
aanhanger moet geheel onafhanke-
lijk van het hydraulisch remsysteem
van de auto worden bediend.
ATTENTIE
Het gewicht van de aanhanger dat op de
trekhaak rust, moet worden afgetrokken
van het laadvermogen van de auto.
Om er zeker van te zijn dat u het maxi-
mum toelaatbaar aanhangergewicht niet
overschrijdt, moet u er rekening mee hou-
den dat het maximum betrekking heeft op
het totale gewicht van de aanhangwagen
of caravan, inclusief accessoires en bagage.
Houdt u aan de snelheidsbeperkingen die
voor auto’s met aanhanger gelden. U mag
in geen geval harder rijden dan 80 km/h.

109
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
WINTERBANDEN
Gebruik alleen 185/65 R15-winterbanden
(zie de paragraaf “Wielen” in het hoofd-
stuk“Technische gegevens”).
De Fiat-dealer kan u adviseren welke band
het meest geschikt is voor het doel waar-
voor u hem wilt gebruiken.
Houdt u voor de bandenmaat, de ban-
denspanning en de winterbanden exact
aan de aanwijzingen die staan aangegeven
in de paragraaf “Wielen” in het hoofdstuk
“Technische gegevens”.
De specifieke eigenschappen van winter-
banden verminderen aanzienlijk als de pro-
fieldiepte minder is dan 4 mm. In dat geval
is het veiliger ze te vervangen.Door de specifieke eigenschappen van
winterbanden zijn de prestaties onder
niet-winterse omstandigheden of wanneer
er lange afstanden op de snelweg worden
gereden, minder dan die van de standaard
gemonteerde banden. Beperk het gebruik
van winterbanden tot die omstandigheden
waarvoor ze zijn goedgekeurd.
BELANGRIJK Als u winterbanden gebruikt
waarvan de maximum toegestane snelheid
lager is dan de topsnelheid van de auto
(met een marge van 5%), dan dient u in het
interieur van de auto een voor de be-
stuurder duidelijk zichtbaar waarschu-
wingsplaatje te plaatsen met de maximum
toegestane snelheid wanneer met die win-
terbanden wordt gereden (overeenkom-
stig de EU-normen).
Monteer op alle vier de wielen dezelfde
banden (zelfde merk en profieldiepte)
voor meer veiligheid tijdens het rijden en
remmen en voor een betere bestuur-
baarheid.
Keer de draairichting van de banden niet
om.Bij winterbanden met de in-
dicatie “Q” mag niet sneller
worden gereden dan 160 km/h, echter
geldende snelheidsbeperkingen over-
eenkomstig de nationale wegenver-
keerswetgeving moeten altijd worden
gerespecteerd.
ATTENTIE
