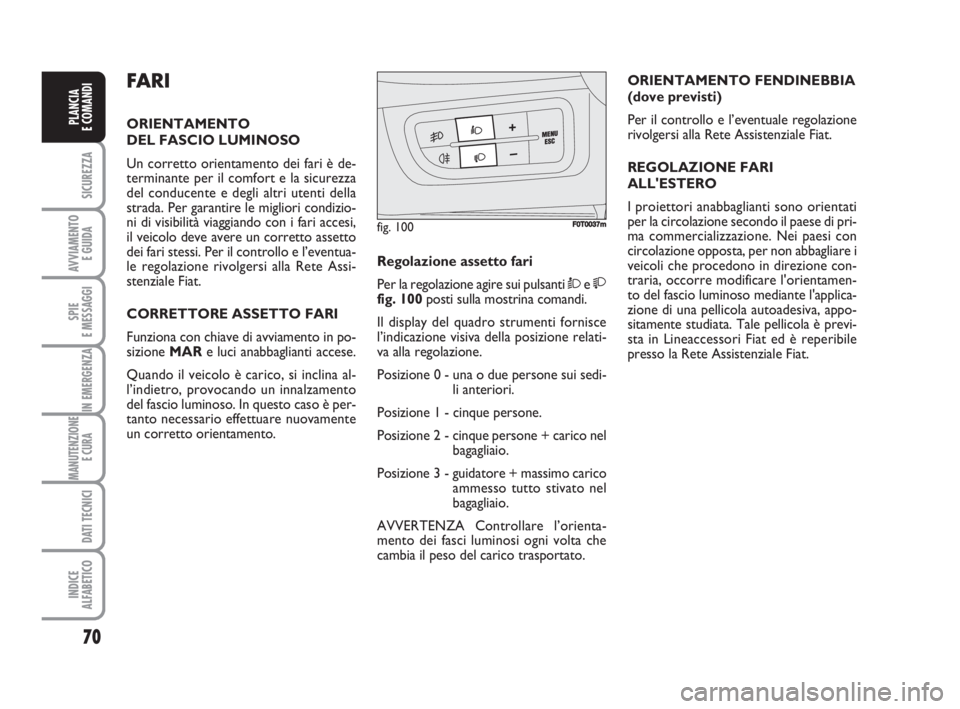

FARI
ORIENTAMENTO
DEL FASCIO LUMINOSO
Un corretto orientamento dei fari è de-
terminante per il comfort e la sicurezza
del conducente e degli altri utenti della
strada. Per garantire le migliori condizio-
ni di visibilità viaggiando con i fari accesi,
il veicolo deve avere un corretto assetto
dei fari stessi. Per il controllo e l’eventua-
le regolazione rivolgersi alla Rete Assi-
stenziale Fiat.
CORRETTORE ASSETTO FARI
Funziona con chiave di avviamento in po-
sizione MARe luci anabbaglianti accese.
Quando il veicolo è carico, si inclina al-
l’indietro, provocando un innalzamento
del fascio luminoso. In questo caso è per-
tanto necessario effettuare nuovamente
un corretto orientamento.
70
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
ORIENTAMENTO FENDINEBBIA
(dove previsti)
Per il controllo e l’eventuale regolazione
rivolgersi alla Rete Assistenziale Fiat.
REGOLAZIONE FARI
ALL'ESTERO
I proiettori anabbaglianti sono orientati
per la circolazione secondo il paese di pri-
ma commercializzazione. Nei paesi con
circolazione opposta, per non abbagliare i
veicoli che procedono in direzione con-
traria, occorre modificare l'orientamen-
to del fascio luminoso mediante l'applica-
zione di una pellicola autoadesiva, appo-
sitamente studiata. Tale pellicola è previ-
sta in Lineaccessori Fiat ed è reperibile
presso la Rete Assistenziale Fiat. Regolazione assetto fari
Per la regolazione agire sui pulsanti Òe
fig. 100posti sulla mostrina comandi.
Il display del quadro strumenti fornisce
l’indicazione visiva della posizione relati-
va alla regolazione.
Posizione 0 - una o due persone sui sedi-
li anteriori.
Posizione 1 - cinque persone.
Posizione 2 - cinque persone + carico nel
bagagliaio.
Posizione 3 - guidatore + massimo carico
ammesso tutto stivato nel
bagagliaio.
AVVERTENZA Controllare l’orienta-
mento dei fasci luminosi ogni volta che
cambia il peso del carico trasportato.
fig. 100F0T0037m
036-082 CombiCargo IT1ed 21-10-2008 13:58 Pagina 70
Page 72 of 210
71
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

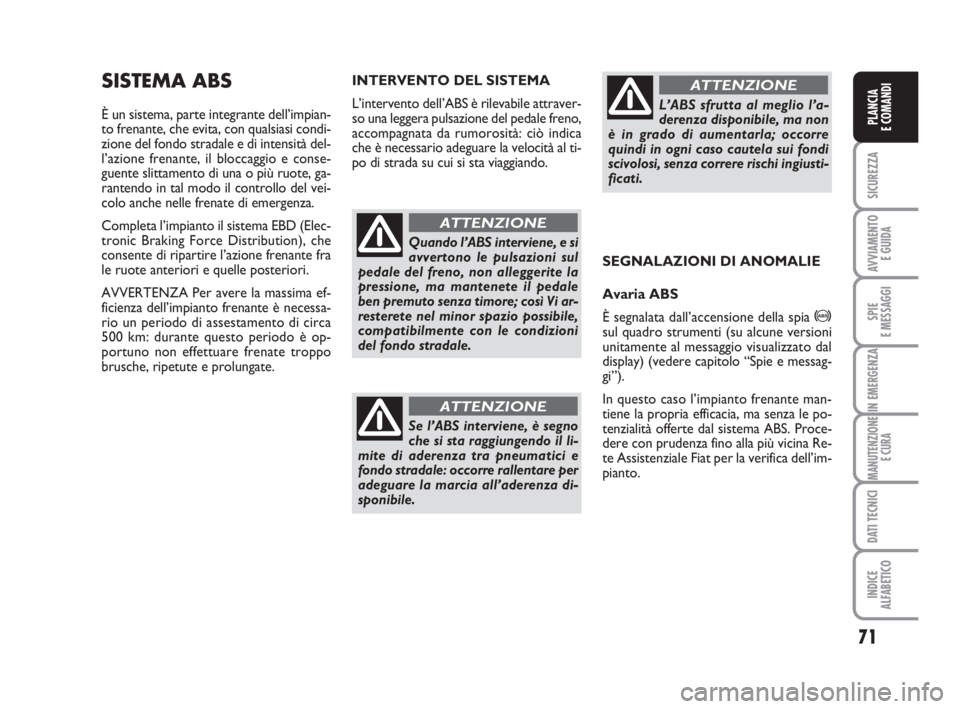

SISTEMA ABS
È un sistema, parte integrante dell’impian-
to frenante, che evita, con qualsiasi condi-
zione del fondo stradale e di intensità del-
l’azione frenante, il bloccaggio e conse-
guente slittamento di una o più ruote, ga-
rantendo in tal modo il controllo del vei-
colo anche nelle frenate di emergenza.
Completa l’impianto il sistema EBD (Elec-
tronic Braking Force Distribution), che
consente di ripartire l’azione frenante fra
le ruote anteriori e quelle posteriori.
AVVERTENZA Per avere la massima ef-
ficienza dell’impianto frenante è necessa-
rio un periodo di assestamento di circa
500 km: durante questo periodo è op-
portuno non effettuare frenate troppo
brusche, ripetute e prolungate.SEGNALAZIONI DI ANOMALIE
Avaria ABS
È segnalata dall’accensione della spia
>sul quadro strumenti (su alcune versioni
unitamente al messaggio visualizzato dal
display) (vedere capitolo “Spie e messag-
gi”).
In questo caso l’impianto frenante man-
tiene la propria efficacia, ma senza le po-
tenzialità offerte dal sistema ABS. Proce-
dere con prudenza fino alla più vicina Re-
te Assistenziale Fiat per la verifica dell’im-
pianto. INTERVENTO DEL SISTEMA
L’intervento dell’ABS è rilevabile attraver-
so una leggera pulsazione del pedale freno,
accompagnata da rumorosità: ciò indica
che è necessario adeguare la velocità al ti-
po di strada su cui si sta viaggiando.
Quando l’ABS interviene, e si
avvertono le pulsazioni sul
pedale del freno, non alleggerite la
pressione, ma mantenete il pedale
ben premuto senza timore; così Vi ar-
resterete nel minor spazio possibile,
compatibilmente con le condizioni
del fondo stradale.
ATTENZIONE
Se l’ABS interviene, è segno
che si sta raggiungendo il li-
mite di aderenza tra pneumatici e
fondo stradale: occorre rallentare per
adeguare la marcia all’aderenza di-
sponibile.
ATTENZIONE
L’ABS sfrutta al meglio l’a-
derenza disponibile, ma non
è in grado di aumentarla; occorre
quindi in ogni caso cautela sui fondi
scivolosi, senza correre rischi ingiusti-
ficati.
ATTENZIONE
036-082 CombiCargo IT1ed 21-10-2008 13:58 Pagina 71
Page 73 of 210
72
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

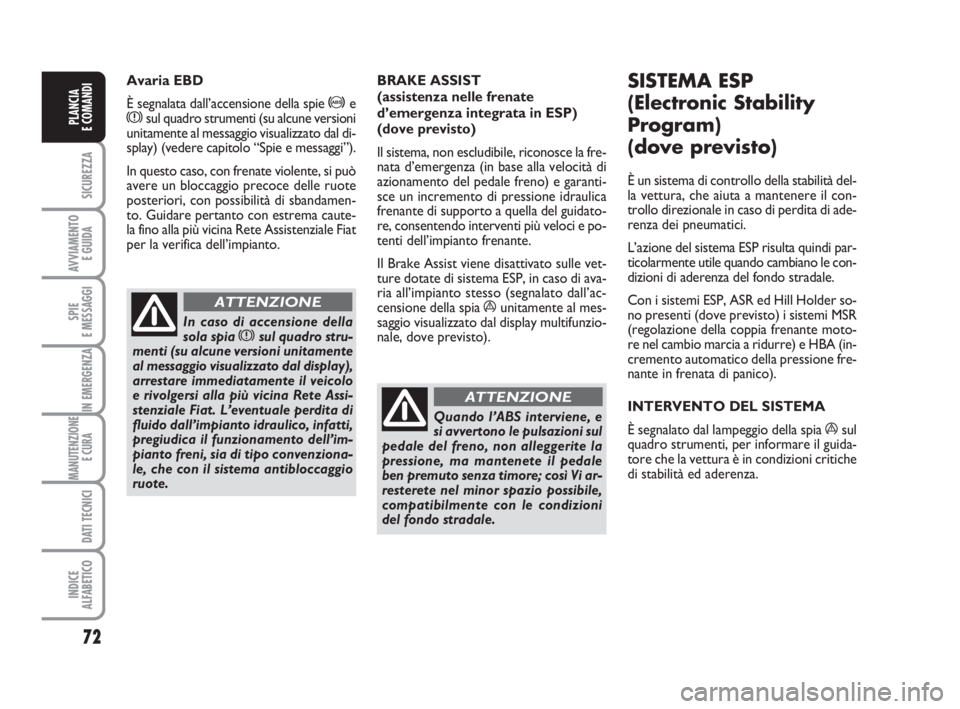

Avaria EBD
È segnalata dall’accensione della spie
>exsul quadro strumenti (su alcune versioni
unitamente al messaggio visualizzato dal di-
splay) (vedere capitolo “Spie e messaggi”).
In questo caso, con frenate violente, si può
avere un bloccaggio precoce delle ruote
posteriori, con possibilità di sbandamen-
to. Guidare pertanto con estrema caute-
la fino alla più vicina Rete Assistenziale Fiat
per la verifica dell’impianto.
In caso di accensione della
sola spia
xsul quadro stru-
menti (su alcune versioni unitamente
al messaggio visualizzato dal display),
arrestare immediatamente il veicolo
e rivolgersi alla più vicina Rete Assi-
stenziale Fiat. L’eventuale perdita di
fluido dall’impianto idraulico, infatti,
pregiudica il funzionamento dell’im-
pianto freni, sia di tipo convenziona-
le, che con il sistema antibloccaggio
ruote.
ATTENZIONE
BRAKE ASSIST
(assistenza nelle frenate
d’emergenza integrata in ESP)
(dove previsto)
Il sistema, non escludibile, riconosce la fre-
nata d’emergenza (in base alla velocità di
azionamento del pedale freno) e garanti-
sce un incremento di pressione idraulica
frenante di supporto a quella del guidato-
re, consentendo interventi più veloci e po-
tenti dell’impianto frenante.
Il Brake Assist viene disattivato sulle vet-
ture dotate di sistema ESP, in caso di ava-
ria all’impianto stesso (segnalato dall’ac-
censione della spia
áunitamente al mes-
saggio visualizzato dal display multifunzio-
nale, dove previsto).
SISTEMA ESP
(Electronic Stability
Program)
(dove previsto)
È un sistema di controllo della stabilità del-
la vettura, che aiuta a mantenere il con-
trollo direzionale in caso di perdita di ade-
renza dei pneumatici.
L’azione del sistema ESP risulta quindi par-
ticolarmente utile quando cambiano le con-
dizioni di aderenza del fondo stradale.
Con i sistemi ESP, ASR ed Hill Holder so-
no presenti (dove previsto) i sistemi MSR
(regolazione della coppia frenante moto-
re nel cambio marcia a ridurre) e HBA (in-
cremento automatico della pressione fre-
nante in frenata di panico).
INTERVENTO DEL SISTEMA
È segnalato dal lampeggio della spia
ásul
quadro strumenti, per informare il guida-
tore che la vettura è in condizioni critiche
di stabilità ed aderenza.Quando l’ABS interviene, e
si avvertono le pulsazioni sul
pedale del freno, non alleggerite la
pressione, ma mantenete il pedale
ben premuto senza timore; così Vi ar-
resterete nel minor spazio possibile,
compatibilmente con le condizioni
del fondo stradale.
ATTENZIONE
036-082 CombiCargo IT1ed 21-10-2008 13:58 Pagina 72
Page 74 of 210
73
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

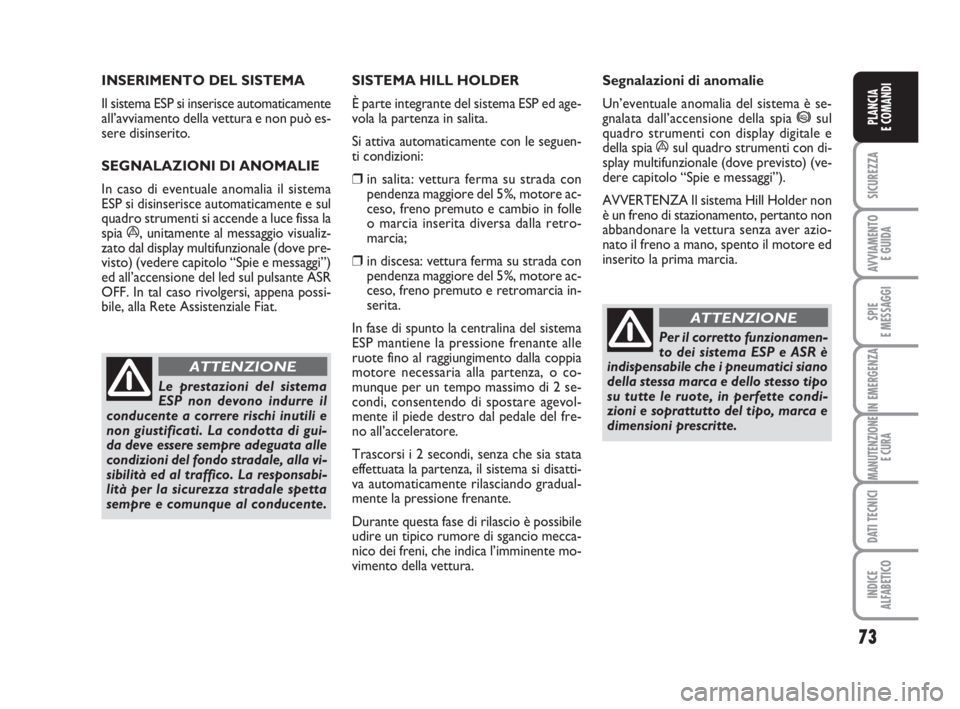

INSERIMENTO DEL SISTEMA
Il sistema ESP si inserisce automaticamente
all’avviamento della vettura e non può es-
sere disinserito.
SEGNALAZIONI DI ANOMALIE
In caso di eventuale anomalia il sistema
ESP si disinserisce automaticamente e sul
quadro strumenti si accende a luce fissa la
spia
á, unitamente al messaggio visualiz-
zato dal display multifunzionale (dove pre-
visto) (vedere capitolo “Spie e messaggi”)
ed all’accensione del led sul pulsante ASR
OFF. In tal caso rivolgersi, appena possi-
bile, alla Rete Assistenziale Fiat.
Le prestazioni del sistema
ESP non devono indurre il
conducente a correre rischi inutili e
non giustificati. La condotta di gui-
da deve essere sempre adeguata alle
condizioni del fondo stradale, alla vi-
sibilità ed al traffico. La responsabi-
lità per la sicurezza stradale spetta
sempre e comunque al conducente.
ATTENZIONE
SISTEMA HILL HOLDER
È parte integrante del sistema ESP ed age-
vola la partenza in salita.
Si attiva automaticamente con le seguen-
ti condizioni:
❒in salita: vettura ferma su strada con
pendenza maggiore del 5%, motore ac-
ceso, freno premuto e cambio in folle
o marcia inserita diversa dalla retro-
marcia;
❒in discesa: vettura ferma su strada con
pendenza maggiore del 5%, motore ac-
ceso, freno premuto e retromarcia in-
serita.
In fase di spunto la centralina del sistema
ESP mantiene la pressione frenante alle
ruote fino al raggiungimento dalla coppia
motore necessaria alla partenza, o co-
munque per un tempo massimo di 2 se-
condi, consentendo di spostare agevol-
mente il piede destro dal pedale del fre-
no all’acceleratore.
Trascorsi i 2 secondi, senza che sia stata
effettuata la partenza, il sistema si disatti-
va automaticamente rilasciando gradual-
mente la pressione frenante.
Durante questa fase di rilascio è possibile
udire un tipico rumore di sgancio mecca-
nico dei freni, che indica l’imminente mo-
vimento della vettura.Segnalazioni di anomalie
Un’eventuale anomalia del sistema è se-
gnalata dall’accensione della spia *sul
quadro strumenti con display digitale e
della spia
ásul quadro strumenti con di-
splay multifunzionale (dove previsto) (ve-
dere capitolo “Spie e messaggi”).
AVVERTENZA Il sistema Hill Holder non
è un freno di stazionamento, pertanto non
abbandonare la vettura senza aver azio-
nato il freno a mano, spento il motore ed
inserito la prima marcia.
Per il corretto funzionamen-
to dei sistema ESP e ASR è
indispensabile che i pneumatici siano
della stessa marca e dello stesso tipo
su tutte le ruote, in perfette condi-
zioni e soprattutto del tipo, marca e
dimensioni prescritte.
ATTENZIONE
036-082 CombiCargo IT1ed 21-10-2008 13:58 Pagina 73
Page 75 of 210
74
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

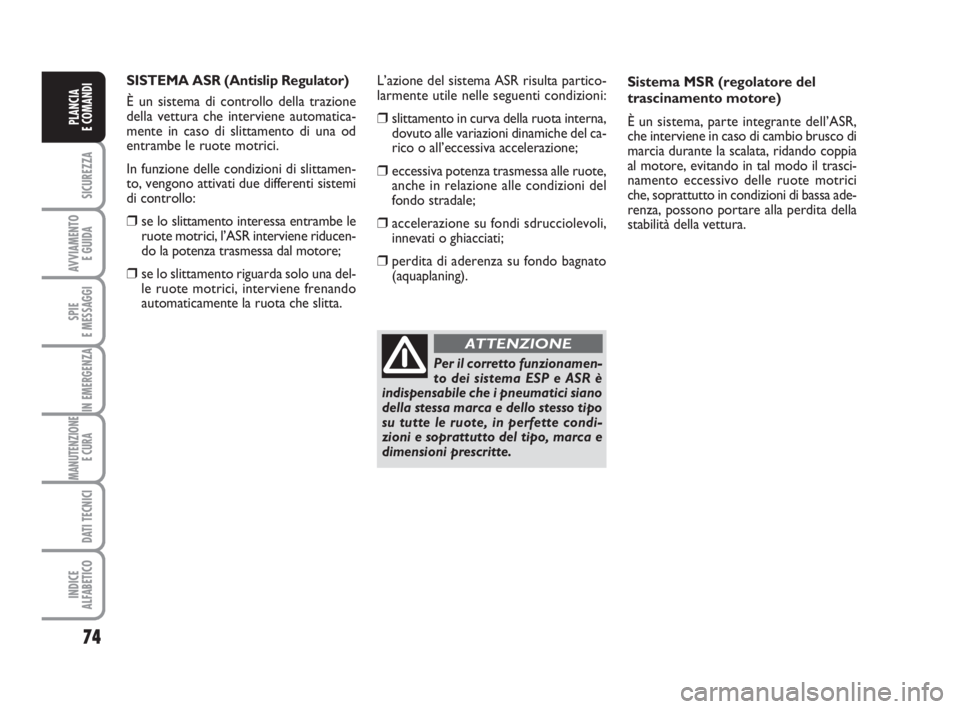

Sistema MSR (regolatore del
trascinamento motore)
È un sistema, parte integrante dell’ASR,
che interviene in caso di cambio brusco di
marcia durante la scalata, ridando coppia
al motore, evitando in tal modo il trasci-
namento eccessivo delle ruote motrici
che, soprattutto in condizioni di bassa ade-
renza, possono portare alla perdita della
stabilità della vettura.
Per il corretto funzionamen-
to dei sistema ESP e ASR è
indispensabile che i pneumatici siano
della stessa marca e dello stesso tipo
su tutte le ruote, in perfette condi-
zioni e soprattutto del tipo, marca e
dimensioni prescritte.
ATTENZIONE
SISTEMA ASR (Antislip Regulator)
È un sistema di controllo della trazione
della vettura che interviene automatica-
mente in caso di slittamento di una od
entrambe le ruote motrici.
In funzione delle condizioni di slittamen-
to, vengono attivati due differenti sistemi
di controllo:
❒se lo slittamento interessa entrambe le
ruote motrici, l’ASR interviene riducen-
do la potenza trasmessa dal motore;
❒se lo slittamento riguarda solo una del-
le ruote motrici, interviene frenando
automaticamente la ruota che slitta. L’azione del sistema ASR risulta partico-
larmente utile nelle seguenti condizioni:
❒slittamento in curva della ruota interna,
dovuto alle variazioni dinamiche del ca-
rico o all’eccessiva accelerazione;
❒eccessiva potenza trasmessa alle ruote,
anche in relazione alle condizioni del
fondo stradale;
❒accelerazione su fondi sdrucciolevoli,
innevati o ghiacciati;
❒perdita di aderenza su fondo bagnato
(aquaplaning).
036-082 CombiCargo IT1ed 21-10-2008 13:58 Pagina 74
Page 76 of 210
75
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

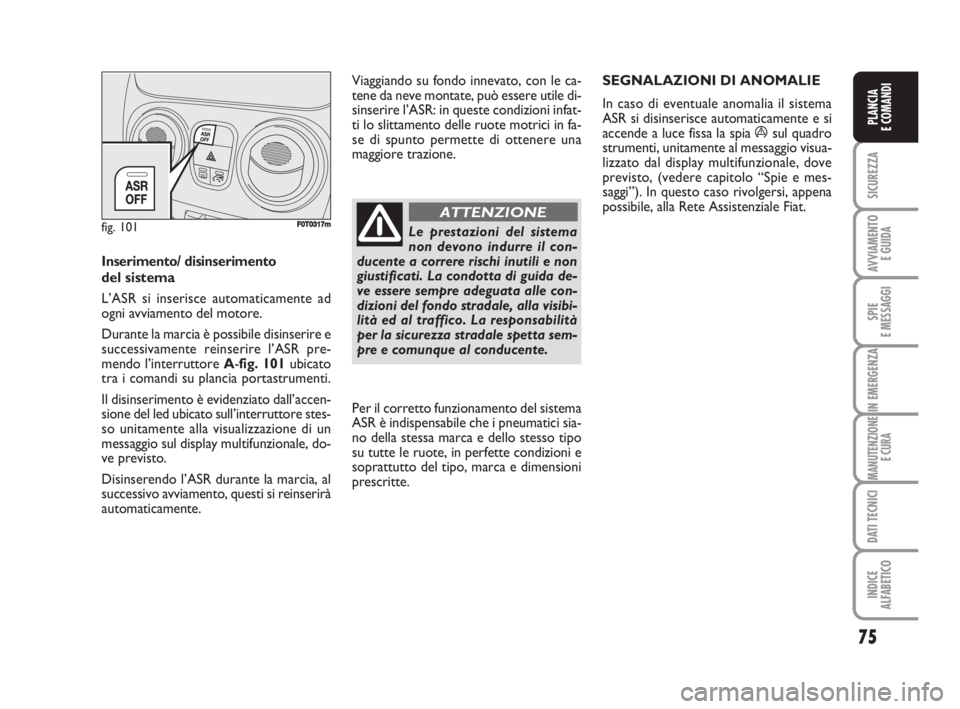

Inserimento/ disinserimento
del sistema
L’ASR si inserisce automaticamente ad
ogni avviamento del motore.
Durante la marcia è possibile disinserire e
successivamente reinserire l’ASR pre-
mendo l’interruttore A-fig. 101ubicato
tra i comandi su plancia portastrumenti.
Il disinserimento è evidenziato dall’accen-
sione del led ubicato sull’interruttore stes-
so unitamente alla visualizzazione di un
messaggio sul display multifunzionale, do-
ve previsto.
Disinserendo l’ASR durante la marcia, al
successivo avviamento, questi si reinserirà
automaticamente.
fig. 101F0T0317mLe prestazioni del sistema
non devono indurre il con-
ducente a correre rischi inutili e non
giustificati. La condotta di guida de-
ve essere sempre adeguata alle con-
dizioni del fondo stradale, alla visibi-
lità ed al traffico. La responsabilità
per la sicurezza stradale spetta sem-
pre e comunque al conducente.
ATTENZIONE
Per il corretto funzionamento del sistema
ASR è indispensabile che i pneumatici sia-
no della stessa marca e dello stesso tipo
su tutte le ruote, in perfette condizioni e
soprattutto del tipo, marca e dimensioni
prescritte.SEGNALAZIONI DI ANOMALIE
In caso di eventuale anomalia il sistema
ASR si disinserisce automaticamente e si
accende a luce fissa la spia
ásul quadro
strumenti, unitamente al messaggio visua-
lizzato dal display multifunzionale, dove
previsto, (vedere capitolo “Spie e mes-
saggi”). In questo caso rivolgersi, appena
possibile, alla Rete Assistenziale Fiat. Viaggiando su fondo innevato, con le ca-
tene da neve montate, può essere utile di-
sinserire l’ASR: in queste condizioni infat-
ti lo slittamento delle ruote motrici in fa-
se di spunto permette di ottenere una
maggiore trazione.
036-082 CombiCargo IT1ed 21-10-2008 13:58 Pagina 75
Page 77 of 210
76
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 103FF0T0330m

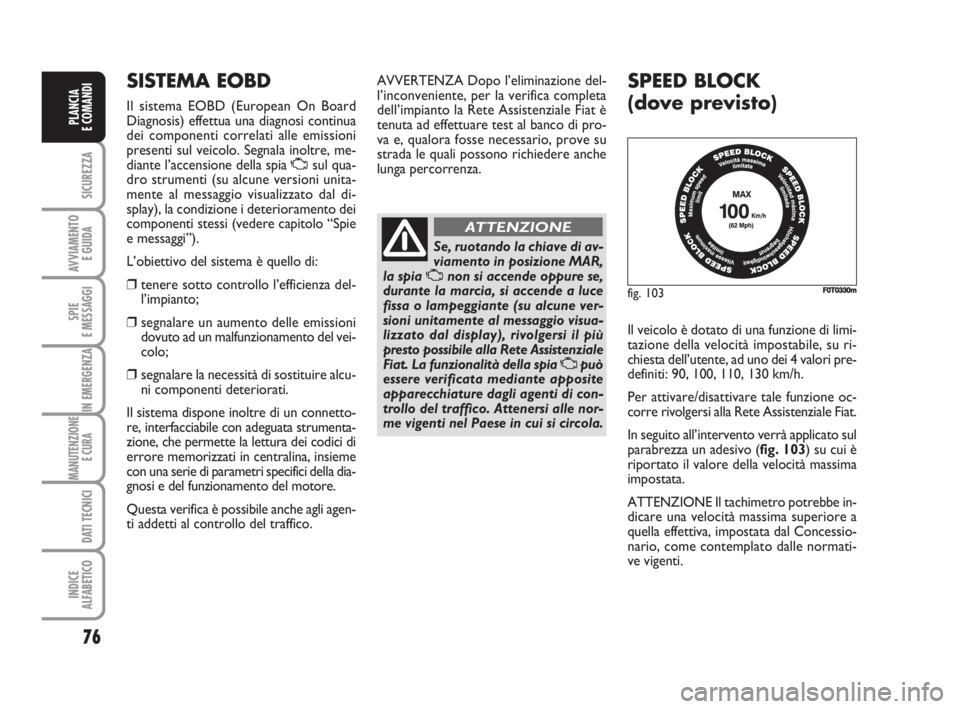

SISTEMA EOBD
Il sistema EOBD (European On Board
Diagnosis) effettua una diagnosi continua
dei componenti correlati alle emissioni
presenti sul veicolo. Segnala inoltre, me-
diante l’accensione della spia Usul qua-
dro strumenti (su alcune versioni unita-
mente al messaggio visualizzato dal di-
splay), la condizione i deterioramento dei
componenti stessi (vedere capitolo “Spie
e messaggi”).
L’obiettivo del sistema è quello di:
❒tenere sotto controllo l’efficienza del-
l’impianto;
❒segnalare un aumento delle emissioni
dovuto ad un malfunzionamento del vei-
colo;
❒segnalare la necessità di sostituire alcu-
ni componenti deteriorati.
Il sistema dispone inoltre di un connetto-
re, interfacciabile con adeguata strumenta-
zione, che permette la lettura dei codici di
errore memorizzati in centralina, insieme
con una serie di parametri specifici della dia-
gnosi e del funzionamento del motore.
Questa verifica è possibile anche agli agen-
ti addetti al controllo del traffico.AVVERTENZA Dopo l’eliminazione del-
l’inconveniente, per la verifica completa
dell’impianto la Rete Assistenziale Fiat è
tenuta ad effettuare test al banco di pro-
va e, qualora fosse necessario, prove su
strada le quali possono richiedere anche
lunga percorrenza.
SPEED BLOCK
(dove previsto)
Il veicolo è dotato di una funzione di limi-
tazione della velocità impostabile, su ri-
chiesta dell’utente, ad uno dei 4 valori pre-
definiti: 90, 100, 110, 130 km/h.
Per attivare/disattivare tale funzione oc-
corre rivolgersi alla Rete Assistenziale Fiat.
In seguito all’intervento verrà applicato sul
parabrezza un adesivo (fig. 103) su cui è
riportato il valore della velocità massima
impostata.
ATTENZIONE Il tachimetro potrebbe in-
dicare una velocità massima superiore a
quella effettiva, impostata dal Concessio-
nario, come contemplato dalle normati-
ve vigenti.
Se, ruotando la chiave di av-
viamento in posizione MAR,
la spia Unon si accende oppure se,
durante la marcia, si accende a luce
fissa o lampeggiante (su alcune ver-
sioni unitamente al messaggio visua-
lizzato dal display), rivolgersi il più
presto possibile alla Rete Assistenziale
Fiat. La funzionalità della spia Upuò
essere verificata mediante apposite
apparecchiature dagli agenti di con-
trollo del traffico. Attenersi alle nor-
me vigenti nel Paese in cui si circola.
ATTENZIONE
036-082 CombiCargo IT1ed 21-10-2008 13:58 Pagina 76
Page 78 of 210
77
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

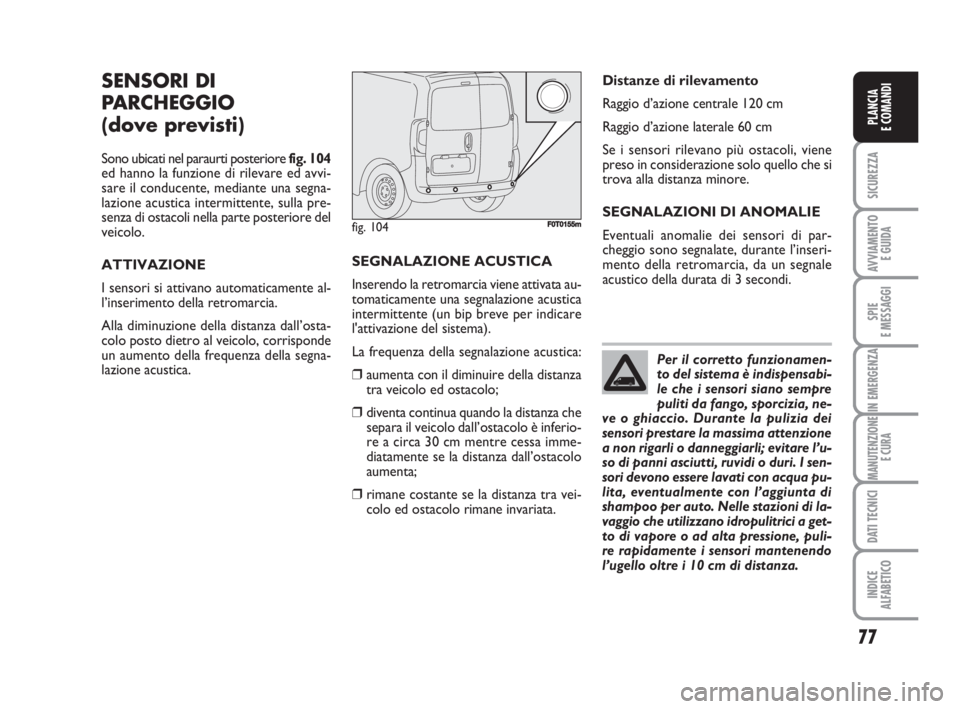

SENSORI DI
PARCHEGGIO
(dove previsti)
Sono ubicati nel paraurti posteriore fig. 104
ed hanno la funzione di rilevare ed avvi-
sare il conducente, mediante una segna-
lazione acustica intermittente, sulla pre-
senza di ostacoli nella parte posteriore del
veicolo.
ATTIVAZIONE
I sensori si attivano automaticamente al-
l’inserimento della retromarcia.
Alla diminuzione della distanza dall’osta-
colo posto dietro al veicolo, corrisponde
un aumento della frequenza della segna-
lazione acustica.SEGNALAZIONE ACUSTICA
Inserendo la retromarcia viene attivata au-
tomaticamente una segnalazione acustica
intermittente (un bip breve per indicare
l'attivazione del sistema).
La frequenza della segnalazione acustica:
❒aumenta con il diminuire della distanza
tra veicolo ed ostacolo;
❒diventa continua quando la distanza che
separa il veicolo dall’ostacolo è inferio-
re a circa 30 cm mentre cessa imme-
diatamente se la distanza dall’ostacolo
aumenta;
❒rimane costante se la distanza tra vei-
colo ed ostacolo rimane invariata.Distanze di rilevamento
Raggio d’azione centrale 120 cm
Raggio d’azione laterale 60 cm
Se i sensori rilevano più ostacoli, viene
preso in considerazione solo quello che si
trova alla distanza minore.
SEGNALAZIONI DI ANOMALIE
Eventuali anomalie dei sensori di par-
cheggio sono segnalate, durante l’inseri-
mento della retromarcia, da un segnale
acustico della durata di 3 secondi.
fig. 104F0T0155m
Per il corretto funzionamen-
to del sistema è indispensabi-
le che i sensori siano sempre
puliti da fango, sporcizia, ne-
ve o ghiaccio. Durante la pulizia dei
sensori prestare la massima attenzione
a non rigarli o danneggiarli; evitare l’u-
so di panni asciutti, ruvidi o duri. I sen-
sori devono essere lavati con acqua pu-
lita, eventualmente con l’aggiunta di
shampoo per auto. Nelle stazioni di la-
vaggio che utilizzano idropulitrici a get-
to di vapore o ad alta pressione, puli-
re rapidamente i sensori mantenendo
l’ugello oltre i 10 cm di distanza.
036-082 CombiCargo IT1ed 21-10-2008 13:58 Pagina 77
Page 79 of 210
78
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

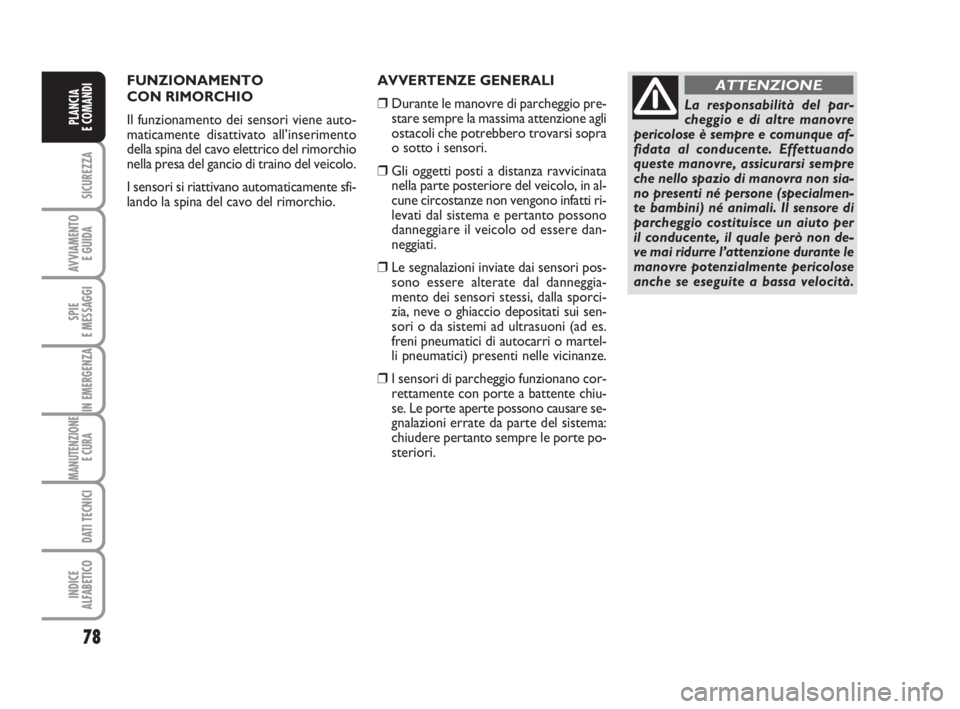

FUNZIONAMENTO
CON RIMORCHIO
Il funzionamento dei sensori viene auto-
maticamente disattivato all’inserimento
della spina del cavo elettrico del rimorchio
nella presa del gancio di traino del veicolo.
I sensori si riattivano automaticamente sfi-
lando la spina del cavo del rimorchio.AVVERTENZE GENERALI
❒Durante le manovre di parcheggio pre-
stare sempre la massima attenzione agli
ostacoli che potrebbero trovarsi sopra
o sotto i sensori.
❒Gli oggetti posti a distanza ravvicinata
nella parte posteriore del veicolo, in al-
cune circostanze non vengono infatti ri-
levati dal sistema e pertanto possono
danneggiare il veicolo od essere dan-
neggiati.
❒Le segnalazioni inviate dai sensori pos-
sono essere alterate dal danneggia-
mento dei sensori stessi, dalla sporci-
zia, neve o ghiaccio depositati sui sen-
sori o da sistemi ad ultrasuoni (ad es.
freni pneumatici di autocarri o martel-
li pneumatici) presenti nelle vicinanze.
❒I sensori di parcheggio funzionano cor-
rettamente con porte a battente chiu-
se. Le porte aperte possono causare se-
gnalazioni errate da parte del sistema:
chiudere pertanto sempre le porte po-
steriori.
La responsabilità del par-
cheggio e di altre manovre
pericolose è sempre e comunque af-
fidata al conducente. Effettuando
queste manovre, assicurarsi sempre
che nello spazio di manovra non sia-
no presenti né persone (specialmen-
te bambini) né animali. Il sensore di
parcheggio costituisce un aiuto per
il conducente, il quale però non de-
ve mai ridurre l’attenzione durante le
manovre potenzialmente pericolose
anche se eseguite a bassa velocità.
ATTENZIONE
036-082 CombiCargo IT1ed 21-10-2008 13:58 Pagina 78
Page 80 of 210
79
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

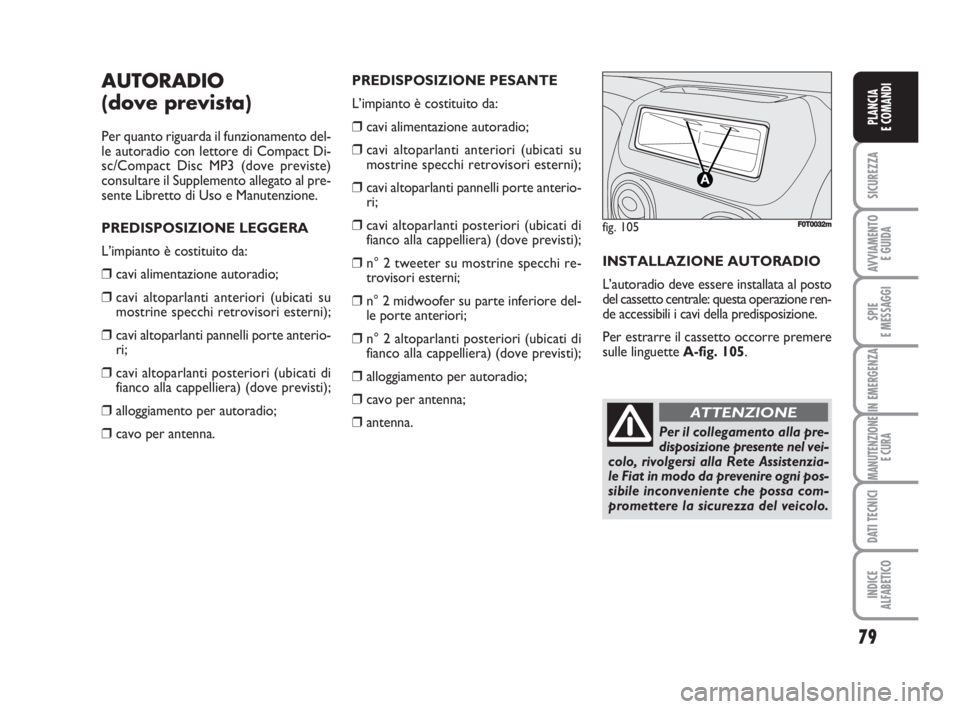

AUTORADIO
(dove prevista)
Per quanto riguarda il funzionamento del-
le autoradio con lettore di Compact Di-
sc/Compact Disc MP3 (dove previste)
consultare il Supplemento allegato al pre-
sente Libretto di Uso e Manutenzione.
PREDISPOSIZIONE LEGGERA
L’impianto è costituito da:
❒cavi alimentazione autoradio;
❒cavi altoparlanti anteriori (ubicati su
mostrine specchi retrovisori esterni);
❒cavi altoparlanti pannelli porte anterio-
ri;
❒cavi altoparlanti posteriori (ubicati di
fianco alla cappelliera) (dove previsti);
❒alloggiamento per autoradio;
❒cavo per antenna.PREDISPOSIZIONE PESANTE
L’impianto è costituito da:
❒cavi alimentazione autoradio;
❒cavi altoparlanti anteriori (ubicati su
mostrine specchi retrovisori esterni);
❒cavi altoparlanti pannelli porte anterio-
ri;
❒cavi altoparlanti posteriori (ubicati di
fianco alla cappelliera) (dove previsti);
❒n° 2 tweeter su mostrine specchi re-
trovisori esterni;
❒n° 2 midwoofer su parte inferiore del-
le porte anteriori;
❒n° 2 altoparlanti posteriori (ubicati di
fianco alla cappelliera) (dove previsti);
❒alloggiamento per autoradio;
❒cavo per antenna;
❒antenna.INSTALLAZIONE AUTORADIO
L’autoradio deve essere installata al posto
del cassetto centrale: questa operazione ren-
de accessibili i cavi della predisposizione.
Per estrarre il cassetto occorre premere
sulle linguette A-fig. 105.
fig. 105F0T0032m
Per il collegamento alla pre-
disposizione presente nel vei-
colo, rivolgersi alla Rete Assistenzia-
le Fiat in modo da prevenire ogni pos-
sibile inconveniente che possa com-
promettere la sicurezza del veicolo.
ATTENZIONE
036-082 CombiCargo IT1ed 21-10-2008 13:58 Pagina 79
