FIAT FIORINO 2009 Návod k použití a údržbě (in Czech)
Manufacturer: FIAT, Model Year: 2009, Model line: FIORINO, Model: FIAT FIORINO 2009Pages: 210, velikost PDF: 3.72 MB
Page 141 of 210

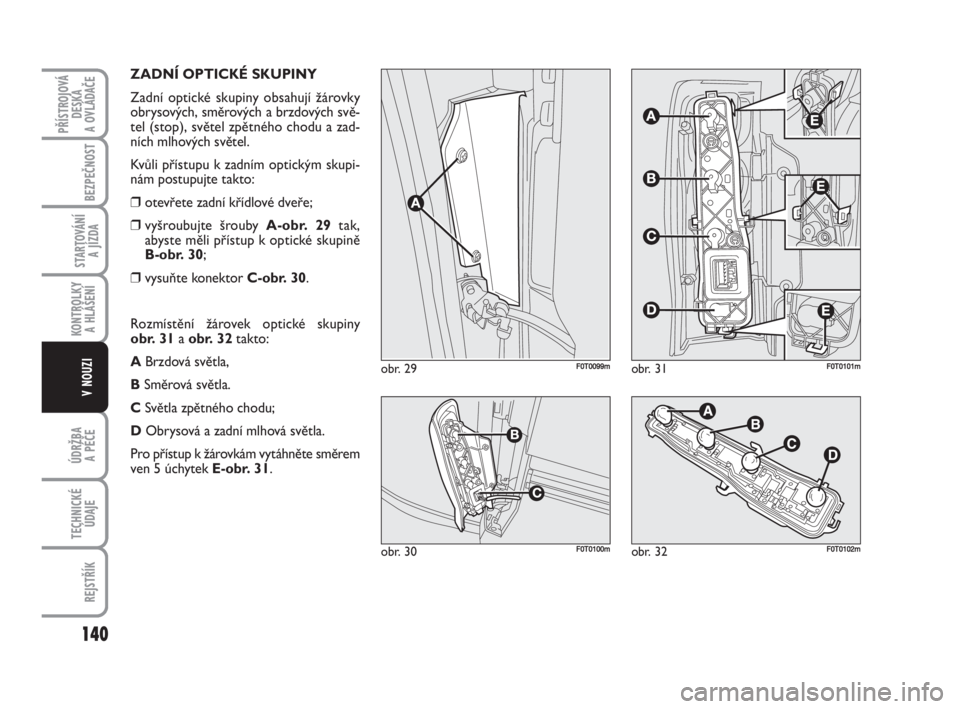

ZADNÍ OPTICKÉ SKUPINY
Zadní optické skupiny obsahují žárovky
obrysových, směrových a brzdových svě-
tel (stop), světel zpětného chodu a zad-
ních mlhových světel.
Kvůli přístupu k zadním optickým skupi-
nám postupujte takto:
❒otevřete zadní křídlové dveře;
❒vyšroubujte šrouby A-obr. 29tak,
abyste měli přístup k optické skupině
B-obr. 30;
❒vysuňte konektor C-obr. 30.
Rozmístění žárovek optické skupiny
obr. 31a obr. 32takto:
ABrzdová světla,
BSměrová světla.
CSvětla zpětného chodu;
DObrysová a zadní mlhová světla.
Pro přístup k žárovkám vytáhněte směrem
ven 5 úchytek E-obr. 31.
140
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
obr. 29F0T0099m
obr. 30F0T0100mobr. 32F0T0102m
obr. 31F0T0101m
Page 142 of 210

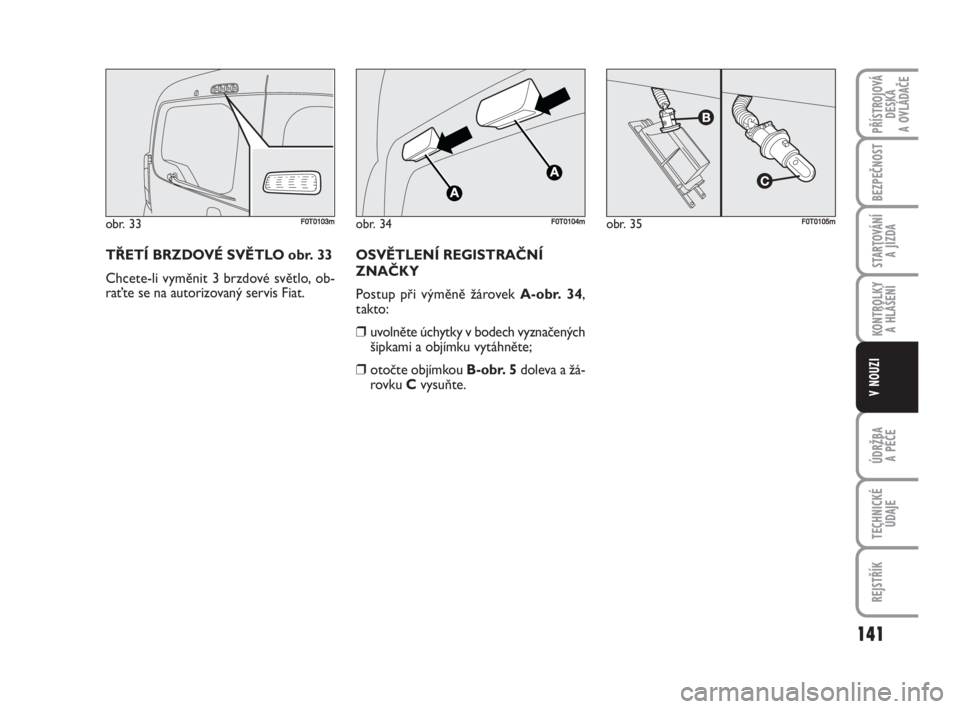

TŘETÍ BRZDOVÉ SVĚTLO obr. 33
Chcete-li vyměnit 3 brzdové světlo, ob-
raťte se na autorizovaný servis Fiat.
141
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
obr. 33F0T0103mobr. 34F0T0104mobr. 35F0T0105m
OSVĚTLENÍ REGISTRAČNÍ
ZNAČKY
Postup při výměně žárovek A-obr. 34,
takto:
❒uvolněte úchytky v bodech vyznačených
šipkami a objímku vytáhněte;
❒otočte objímkou B-obr. 5doleva a žá-
rovku C vysuňte.
Page 143 of 210

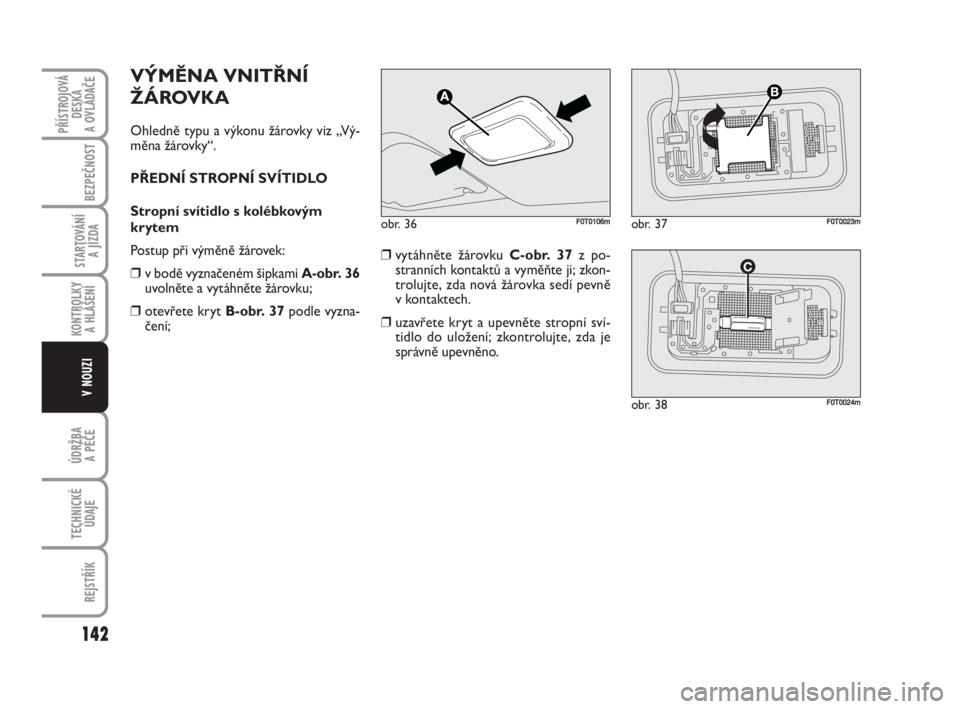

VÝMĚNA VNITŘNÍ
ŽÁROVKA
Ohledně typu a výkonu žárovky viz „Vý-
měna žárovky“.
PŘEDNÍ STROPNÍ SVÍTIDLO
Stropní svítidlo s kolébkovým
krytem
Postup při výměně žárovek:
❒v bodě vyznačeném šipkami A-obr. 36
uvolněte a vytáhněte žárovku;
❒otevřete kryt B-obr. 37podle vyzna-
čení;❒vytáhněte žárovku C-obr. 37z po-
stranních kontaktů a vyměňte ji; zkon-
trolujte, zda nová žárovka sedí pevně
v kontaktech.
❒uzavřete kryt a upevněte stropní sví-
tidlo do uložení; zkontrolujte, zda je
správně upevněno.
142
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
obr. 36F0T0106mobr. 37F0T0023m
obr. 38F0T0024m
Page 144 of 210

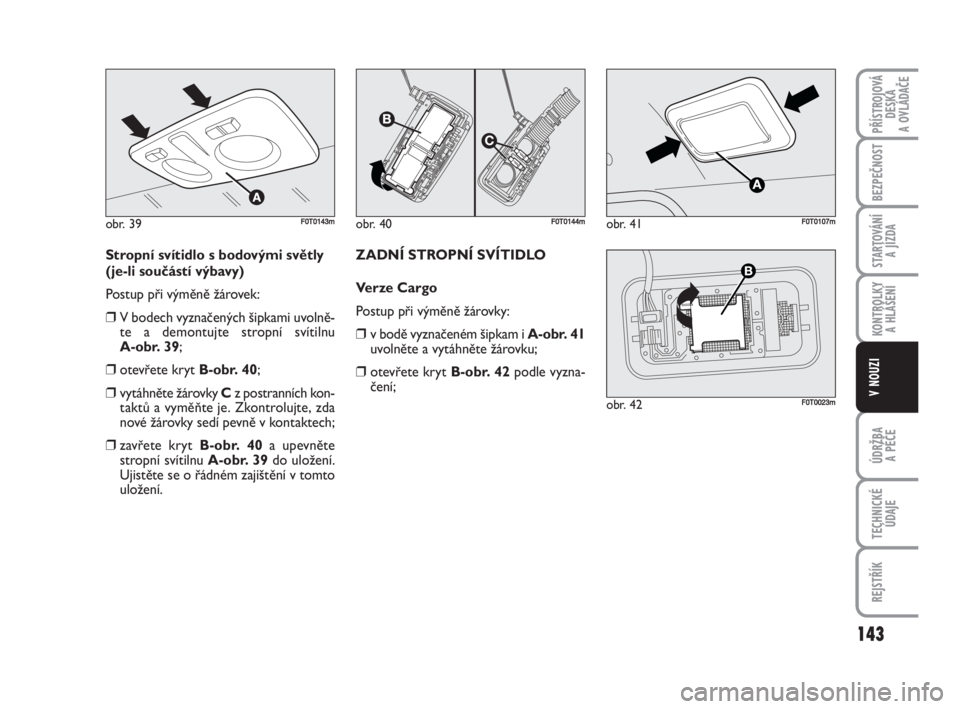

Stropní svítidlo s bodovými světly
(je-li součástí výbavy)
Postup při výměně žárovek:
❒V bodech vyznačených šipkami uvolně-
te a demontujte stropní svítilnu
A-obr. 39;
❒otevřete kryt B-obr. 40;
❒vytáhněte žárovky Cz postranních kon-
taktů a vyměňte je. Zkontrolujte, zda
nové žárovky sedí pevně v kontaktech;
❒zavřete kryt B-obr. 40a upevněte
stropní svítilnu A-obr. 39do uložení.
Ujistěte se o řádném zajištění v tomto
uložení.ZADNÍ STROPNÍ SVÍTIDLO
Verze Cargo
Postup při výměně žárovky:
❒v bodě vyznačeném šipkam i A-obr. 41
uvolněte a vytáhněte žárovku;
❒otevřete kryt B-obr. 42podle vyzna-
čení;
143
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
obr. 39F0T0143mobr. 40F0T0144mobr. 41F0T0107m
obr. 42F0T0023m
Page 145 of 210

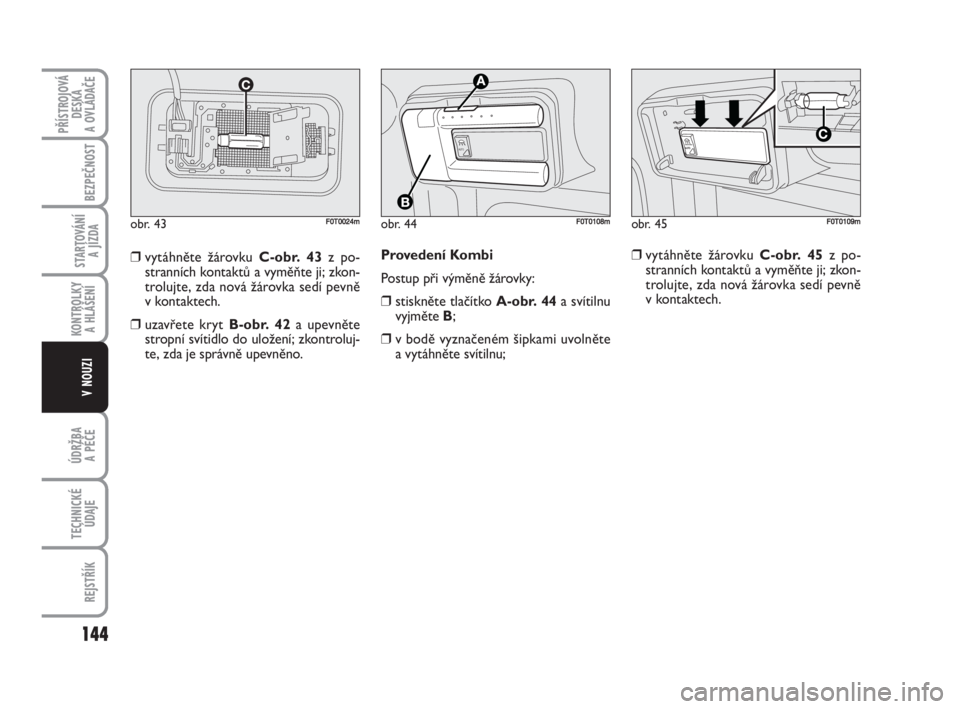

Provedení Kombi
Postup při výměně žárovky:
❒stiskněte tlačítko A-obr. 44a svítilnu
vyjměte B;
❒v bodě vyznačeném šipkami uvolněte
a vytáhněte svítilnu;
144
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
❒vytáhněte žárovku C-obr. 43z po-
stranních kontaktů a vyměňte ji; zkon-
trolujte, zda nová žárovka sedí pevně
v kontaktech.
❒uzavřete kryt B-obr. 42a upevněte
stropní svítidlo do uložení; zkontroluj-
te, zda je správně upevněno.
obr. 44
AU
T
O
F0T0108mobr. 45
A
UT
O
F0T0109mobr. 43F0T0024m
❒vytáhněte žárovku C-obr. 45z po-
stranních kontaktů a vyměňte ji; zkon-
trolujte, zda nová žárovka sedí pevně
v kontaktech.
Page 146 of 210

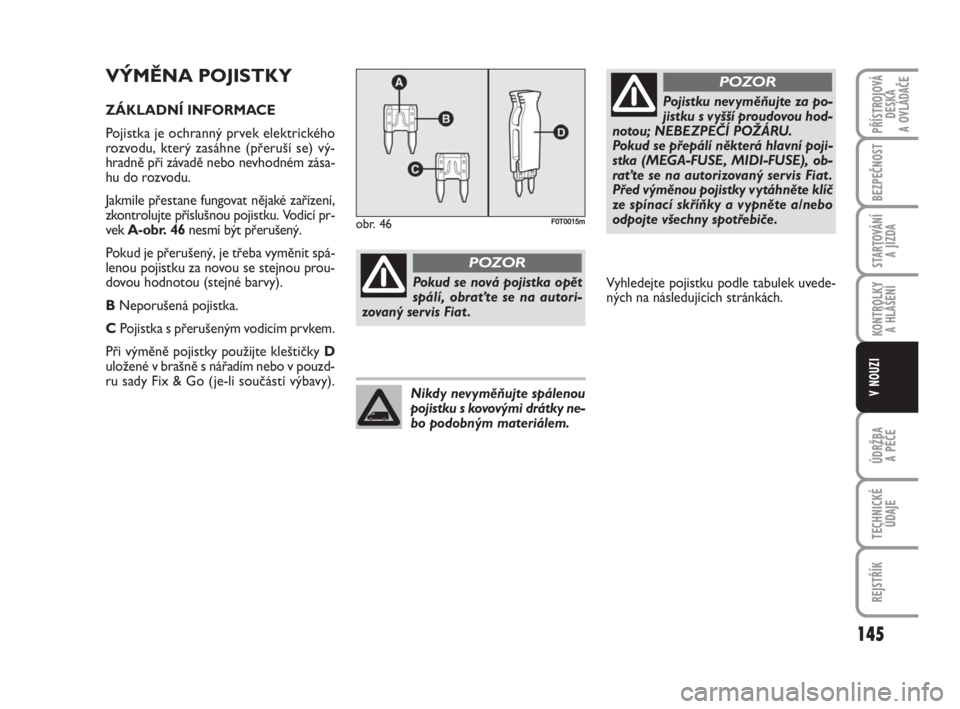

VÝMĚNA POJISTKY
ZÁKLADNÍ INFORMACE
Pojistka je ochranný prvek elektrického
rozvodu, který zasáhne (přeruší se) vý-
hradně při závadě nebo nevhodném zása-
hu do rozvodu.
Jakmile přestane fungovat nějaké zařízení,
zkontrolujte příslušnou pojistku. Vodicí pr-
vek A-obr. 46nesmí být přerušený.
Pokud je přerušený, je třeba vyměnit spá-
lenou pojistku za novou se stejnou prou-
dovou hodnotou (stejné barvy).
B Neporušená pojistka.
CPojistka s přerušeným vodicím prvkem.
Při výměně pojistky použijte kleštičky D
uložené v brašně s nářadím nebo v pouzd-
ru sady Fix & Go (je-li součástí výbavy).
145
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
Pokud se nová pojistka opět
spálí, obraťte se na autori-
zovaný servis Fiat .
POZOR
Pojistku nevyměňujte za po-
jistku s vyšší proudovou hod-
notou; NEBEZPEČÍ POŽÁRU.
Pokud se přepálí některá hlavní poji-
stka (MEGA-FUSE, MIDI-FUSE), ob-
raťte se na autorizovaný servis Fiat .
Před výměnou pojistky vytáhněte klíč
ze spínací skříňky a vypněte a/nebo
odpojte všechny spotřebiče.
POZOR
Nikdy nevyměňujte spálenou
pojistku s kovovými drátky ne-
bo podobným materiálem.
obr. 46F0T0015m
Vyhledejte pojistku podle tabulek uvede-
ných na následujících stránkách.
Page 147 of 210

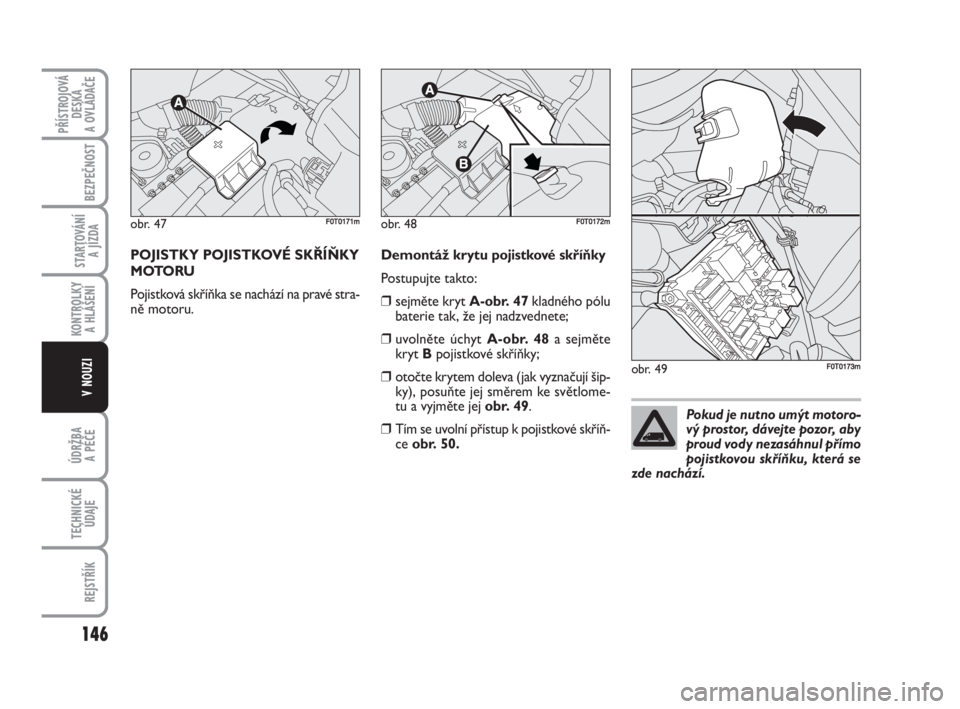

POJISTKY POJISTKOVÉ SKŘÍŇKY
MOTORU
Pojistková skříňka se nachází na pravé stra-
ně motoru.
146
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
Demontáž krytu pojistkové skříňky
Postupujte takto:
❒sejměte kryt A-obr. 47kladného pólu
baterie tak, že jej nadzvednete;
❒uvolněte úchyt A-obr. 48a sejměte
kryt Bpojistkové skříňky;
❒otočte krytem doleva (jak vyznačují šip-
ky), posuňte jej směrem ke světlome-
tu a vyjměte jej obr. 49.
❒Tím se uvolní přístup k pojistkové skříň-
ce obr. 50.
obr. 47F0T0171mobr. 48F0T0172m
obr. 49F0T0173m
Pokud je nutno umýt motoro-
vý prostor, dávejte pozor, aby
proud vody nezasáhnul přímo
pojistkovou skříňku, která se
zde nachází.
Page 148 of 210

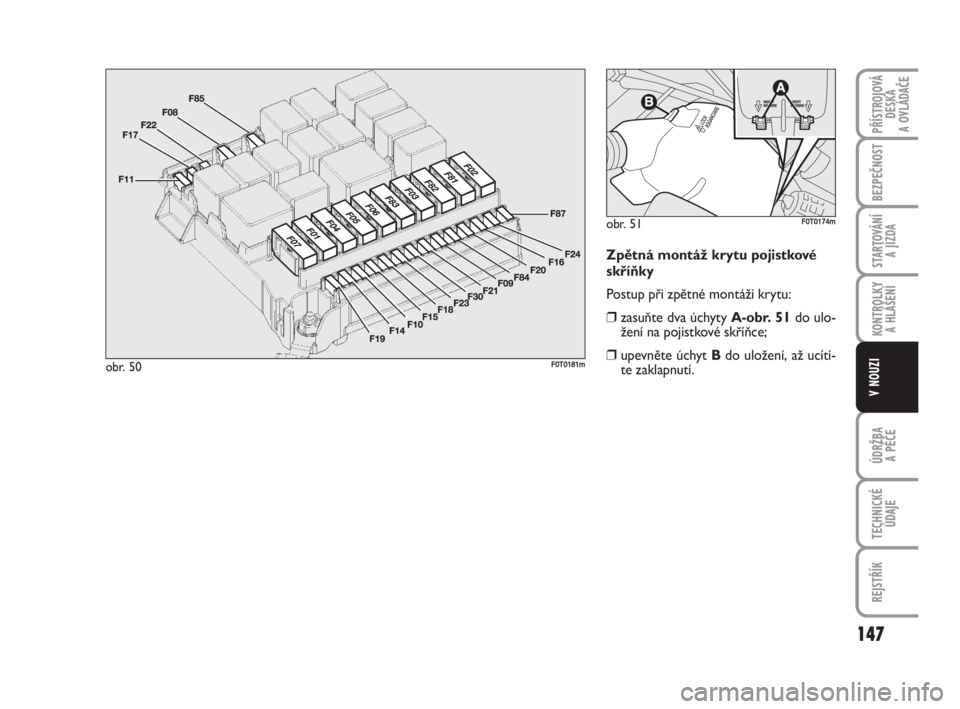

Zpětná montáž krytu pojistkové
skříňky
Postup při zpětné montáži krytu:
❒zasuňte dva úchyty A-obr. 51do ulo-
žení na pojistkové skříňce;
❒upevněte úchyt Bdo uložení, až ucítí-
te zaklapnutí.
147
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
obr. 50F0T0181m
obr. 51F0T0174m
Page 149 of 210

148
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI

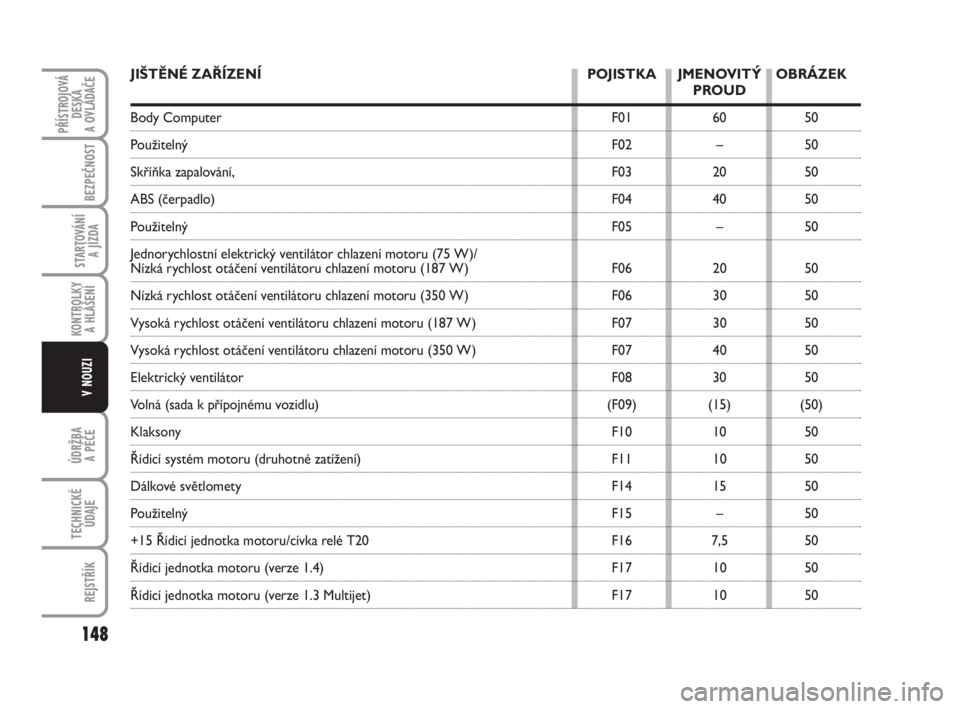

JIŠTĚNÉ ZAŘÍZENÍ POJISTKA JMENOVITÝ OBRÁZEK
PROUD
Body Computer F01 60 50
Použitelný F02 – 50
Skříňka zapalování, F03 20 50
ABS (čerpadlo) F04 40 50
Použitelný F05 – 50
Jednorychlostní elektrický ventilátor chlazení motoru (75 W)/
Nízká rychlost otáčení ventilátoru chlazení motoru (187 W) F06 20 50
Nízká rychlost otáčení ventilátoru chlazení motoru (350 W) F06 30 50
Vysoká rychlost otáčení ventilátoru chlazení motoru (187 W) F07 30 50
Vysoká rychlost otáčení ventilátoru chlazení motoru (350 W) F07 40 50
Elektrický ventilátor F08 30 50
Volná (sada k přípojnému vozidlu) (F09) (15) (50)
Klaksony F10 10 50
Řídicí systém motoru (druhotné zatížení) F11 10 50
Dálkové světlomety F14 15 50
Použitelný F15 – 50
+15 Řídicí jednotka motoru/cívka relé T20 F16 7,5 50
Řídicí jednotka motoru (verze 1.4) F17 10 50
Řídicí jednotka motoru (verze 1.3 Multijet) F17 10 50
Page 150 of 210

149
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI

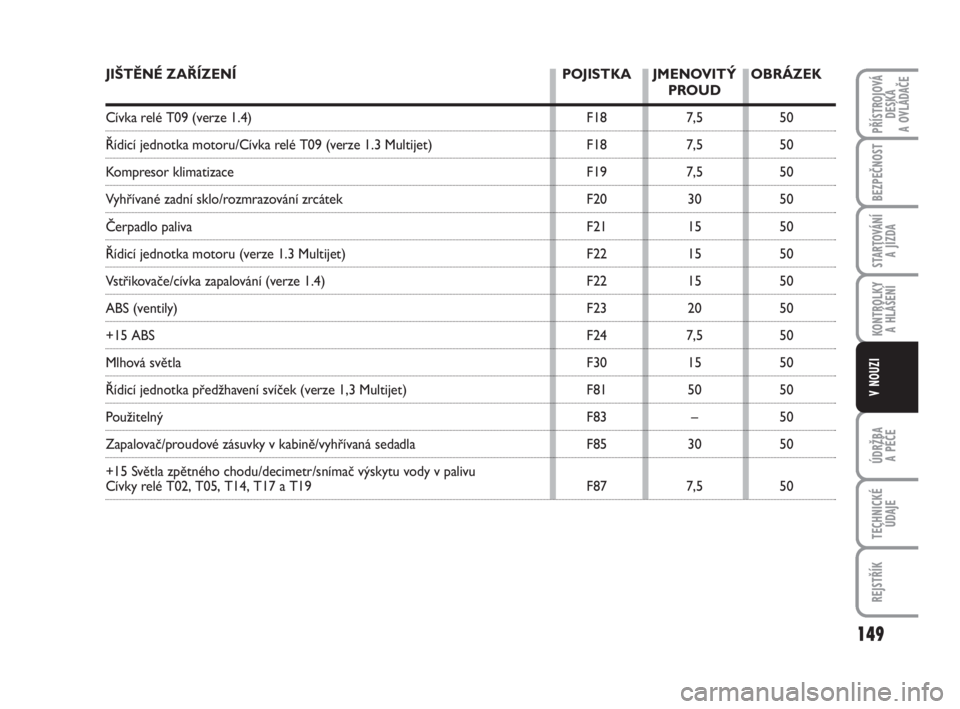

JIŠTĚNÉ ZAŘÍZENÍ POJISTKA JMENOVITÝ OBRÁZEK
PROUD
Cívka relé T09 (verze 1.4) F18 7,5 50
Řídicí jednotka motoru/Cívka relé T09 (verze 1.3 Multijet) F18 7,5 50
Kompresor klimatizace F19 7,5 50
Vyhřívané zadní sklo/rozmrazování zrcátek F20 30 50
Čerpadlo paliva F21 15 50
Řídicí jednotka motoru (verze 1.3 Multijet) F22 15 50
Vstřikovače/cívka zapalování (verze 1.4) F22 15 50
ABS (ventily) F23 20 50
+15 ABS F24 7,5 50
Mlhová světla F30 15 50
Řídicí jednotka předžhavení svíček (verze 1,3 Multijet) F81 50 50
Použitelný F83 – 50
Zapalovač/proudové zásuvky v kabině/vyhřívaná sedadla F85 30 50
+15 Světla zpětného chodu/decimetr/snímač výskytu vody v palivu
Cívky relé T02, T05, T14, T17 a T19 F87 7,5 50
