FIAT FIORINO 2013 Brugs- og vedligeholdelsesvejledning (in Danish)

140
KONTROLLAM-
PER OG
MEDDELELSER
VEDLIGEHOLDEL
SE OG PLEJE
TEKNISKE
D ATA
INDEKS
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG
KØRSEL
I
NØDSTILFÆLDE

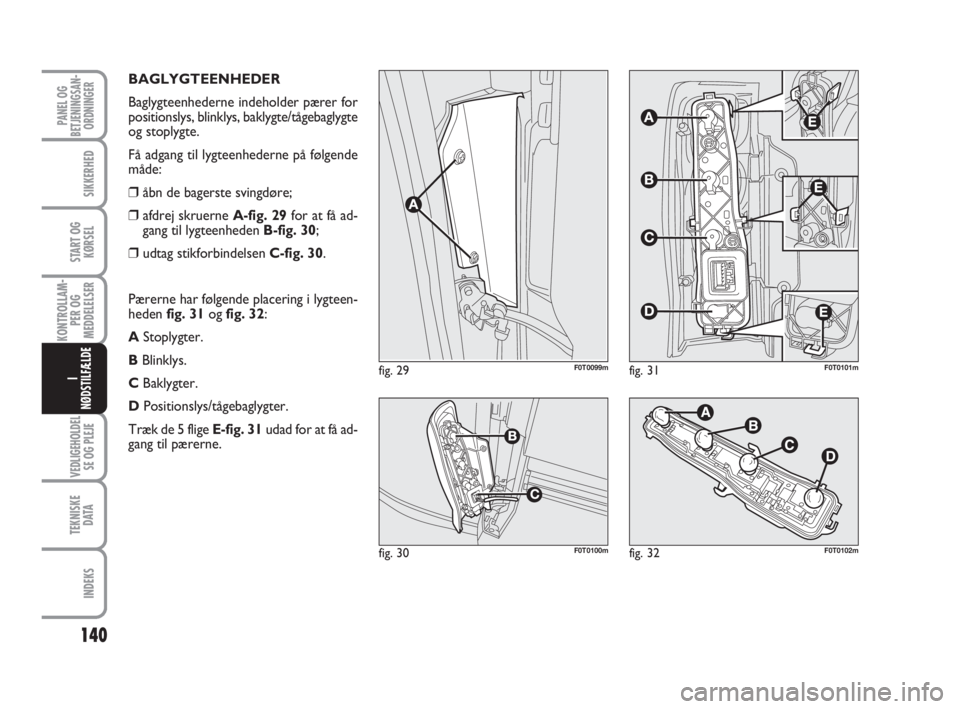

BAGLYGTEENHEDER
Baglygteenhederne indeholder pærer for
positionslys, blinklys, baklygte/tågebaglygte
og stoplygte.
Få adgang til lygteenhederne på følgende
måde:
❒åbn de bagerste svingdøre;
❒afdrej skruerne A-fig. 29for at få ad-
gang til lygteenheden B-fig. 30;
❒udtag stikforbindelsen C-fig. 30.
Pærerne har følgende placering i lygteen-
heden fig. 31og fig. 32:
AStoplygter.
BBlinklys.
CBaklygter.
DPositionslys/tågebaglygter.
Træk de 5 flige E-fig. 31udad for at få ad-
gang til pærerne.
fig. 29F0T0099m
fig. 30F0T0100mfig. 32F0T0102m
fig. 31F0T0101m

141
KONTROLLAM-
PER OG
MEDDELELSER
VEDLIGEHOLDEL
SE OG PLEJE
TEKNISKE
D ATA
INDEKS
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG
KØRSEL
I
NØDSTILFÆLDE

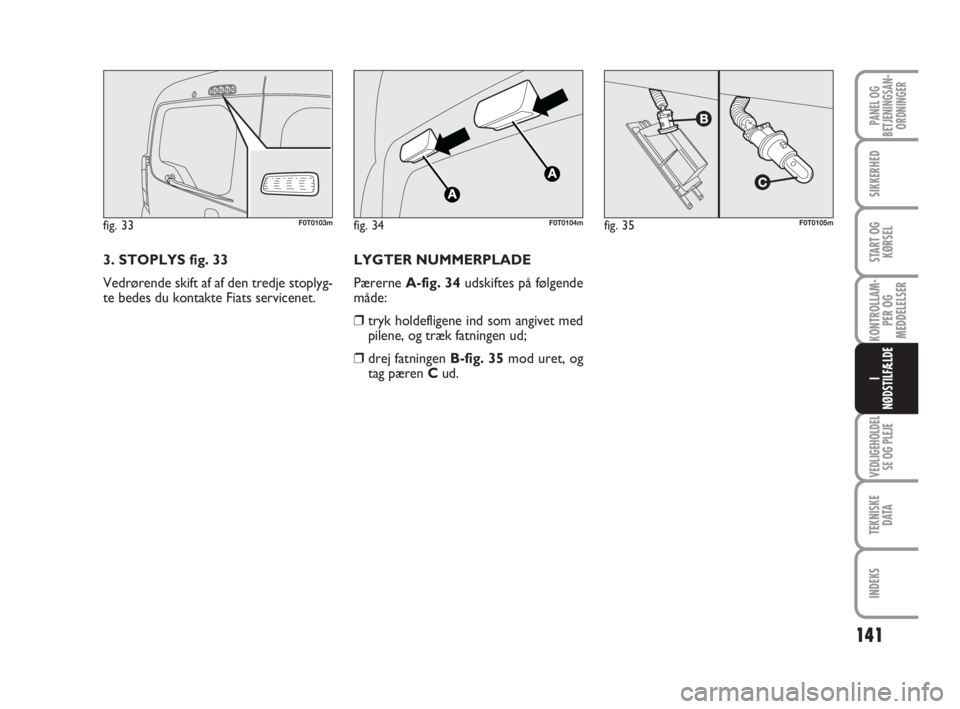

3. STOPLYS fig. 33
Vedrørende skift af af den tredje stoplyg-
te bedes du kontakte Fiats servicenet.
fig. 33F0T0103mfig. 34F0T0104mfig. 35F0T0105m
LYGTER NUMMERPLADE
Pærerne A-fig. 34udskiftes på følgende
måde:
❒tryk holdefligene ind som angivet med
pilene, og træk fatningen ud;
❒drej fatningen B-fig. 35mod uret, og
tag pæren Cud.

142
KONTROLLAM-
PER OG
MEDDELELSER
VEDLIGEHOLDEL
SE OG PLEJE
TEKNISKE
D ATA
INDEKS
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG
KØRSEL
I
NØDSTILFÆLDE

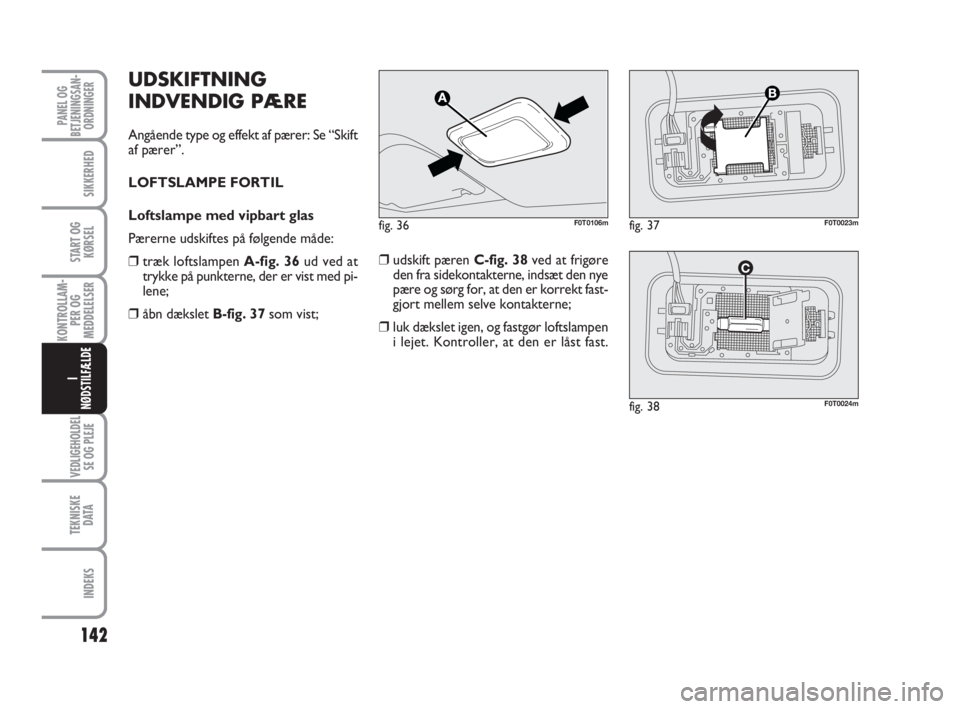

UDSKIFTNING
INDVENDIG PÆRE
Angående type og effekt af pærer: Se “Skift
af pærer”.
LOFTSLAMPE FORTIL
Loftslampe med vipbart glas
Pærerne udskiftes på følgende måde:
❒træk loftslampen A-fig. 36ud ved at
trykke på punkterne, der er vist med pi-
lene;
❒åbn dækslet B-fig. 37som vist;❒udskift pæren C-fig. 38ved at frigøre
den fra sidekontakterne, indsæt den nye
pære og sørg for, at den er korrekt fast-
gjort mellem selve kontakterne;
❒luk dækslet igen, og fastgør loftslampen
i lejet. Kontroller, at den er låst fast.
fig. 36F0T0106mfig. 37F0T0023m
fig. 38F0T0024m

143
KONTROLLAM-
PER OG
MEDDELELSER
VEDLIGEHOLDEL
SE OG PLEJE
TEKNISKE
D ATA
INDEKS
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG
KØRSEL
I
NØDSTILFÆLDE

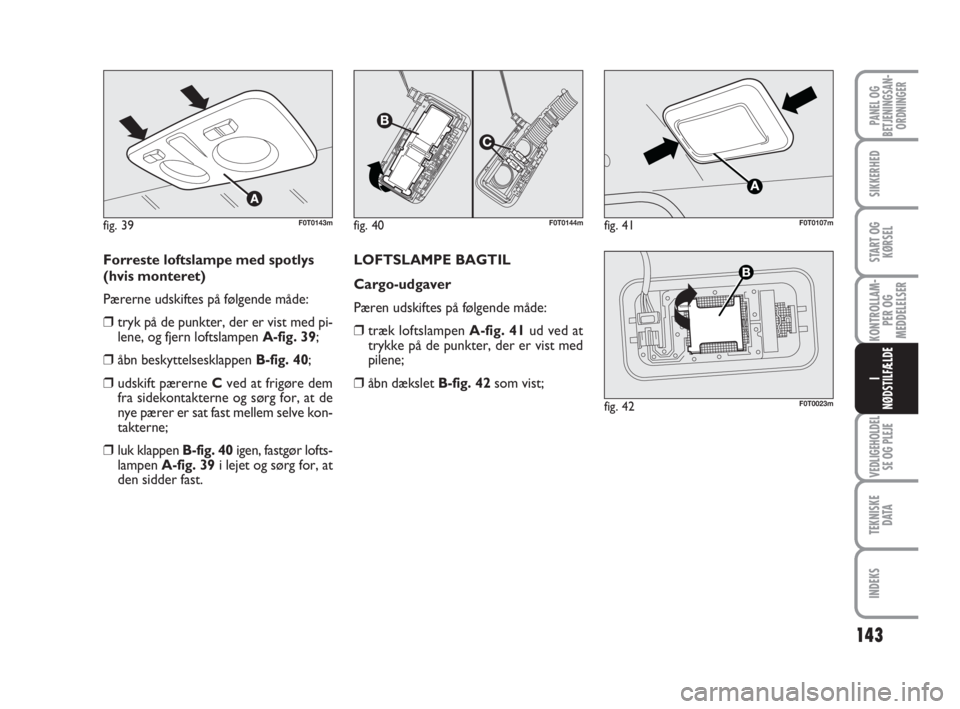

Forreste loftslampe med spotlys
(hvis monteret)
Pærerne udskiftes på følgende måde:
❒tryk på de punkter, der er vist med pi-
lene, og fjern loftslampen A-fig. 39;
❒åbn beskyttelsesklappen B-fig. 40;
❒udskift pærerne Cved at frigøre dem
fra sidekontakterne og sørg for, at de
nye pærer er sat fast mellem selve kon-
takterne;
❒luk klappen B-fig. 40igen, fastgør lofts-
lampen A-fig. 39i lejet og sørg for, at
den sidder fast.LOFTSLAMPE BAGTIL
Cargo-udgaver
Pæren udskiftes på følgende måde:
❒træk loftslampen A-fig. 41ud ved at
trykke på de punkter, der er vist med
pilene;
❒åbn dækslet B-fig. 42som vist;
fig. 39F0T0143mfig. 40F0T0144mfig. 41F0T0107m
fig. 42F0T0023m

144
KONTROLLAM-
PER OG
MEDDELELSER
VEDLIGEHOLDEL
SE OG PLEJE
TEKNISKE
D ATA
INDEKS
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG
KØRSEL
I
NØDSTILFÆLDE

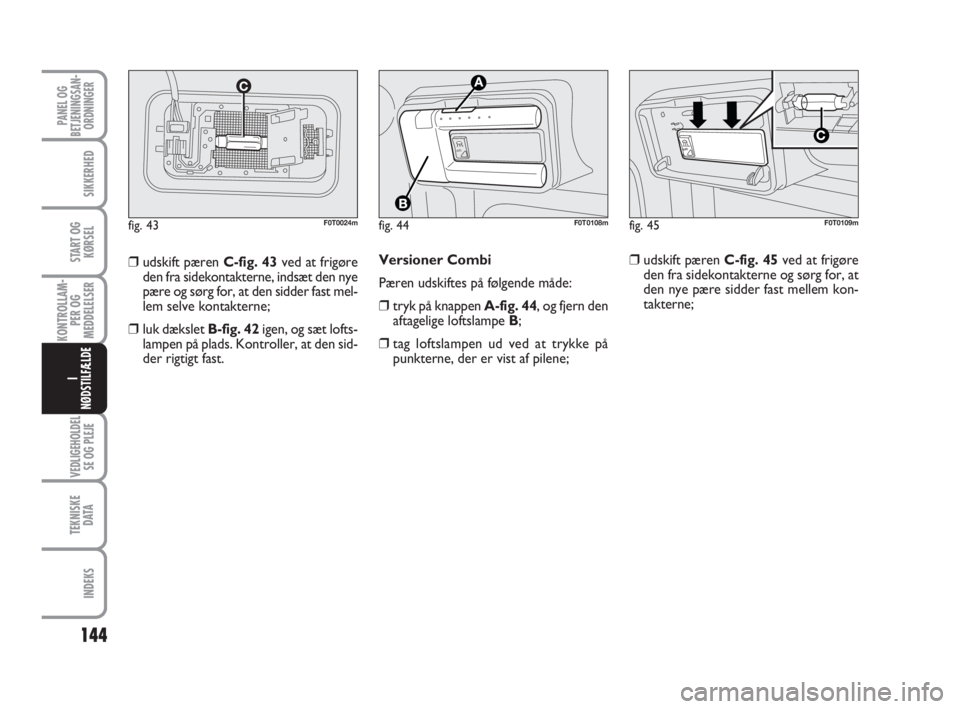

Versioner Combi
Pæren udskiftes på følgende måde:
❒tryk på knappen A-fig. 44, og fjern den
aftagelige loftslampe B;
❒tag loftslampen ud ved at trykke på
punkterne, der er vist af pilene; ❒udskift pæren C-fig. 43ved at frigøre
den fra sidekontakterne, indsæt den nye
pære og sørg for, at den sidder fast mel-
lem selve kontakterne;
❒luk dækslet B-fig. 42igen, og sæt lofts-
lampen på plads. Kontroller, at den sid-
der rigtigt fast.
fig. 44
A
U
T
O
F0T0108mfig. 45
A
UT
O
F0T0109mfig. 43F0T0024m
❒udskift pæren C-fig. 45ved at frigøre
den fra sidekontakterne og sørg for, at
den nye pære sidder fast mellem kon-
takterne;

145
KONTROLLAM-
PER OG
MEDDELELSER
VEDLIGEHOLDEL
SE OG PLEJE
TEKNISKE
D ATA
INDEKS
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG
KØRSEL
I
NØDSTILFÆLDE

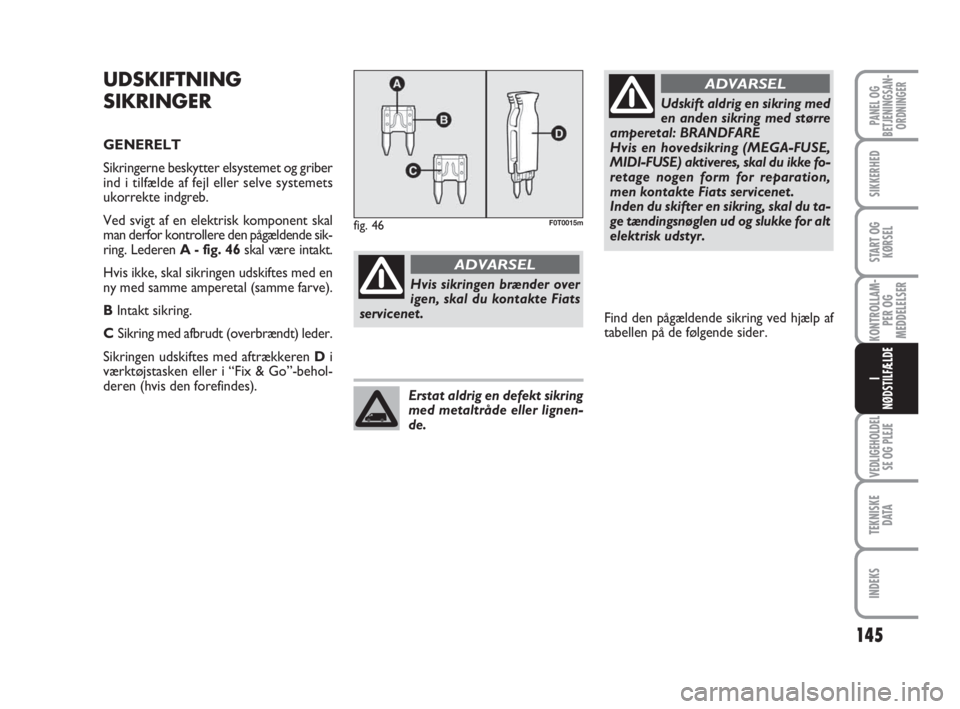

UDSKIFTNING
SIKRINGER
GENERELT
Sikringerne beskytter elsystemet og griber
ind i tilfælde af fejl eller selve systemets
ukorrekte indgreb.
Ved svigt af en elektrisk komponent skal
man derfor kontrollere den pågældende sik-
ring. Lederen A - fig. 46skal være intakt.
Hvis ikke, skal sikringen udskiftes med en
ny med samme amperetal (samme farve).
BIntakt sikring.
CSikring med afbrudt (overbrændt) leder.
Sikringen udskiftes med aftrækkeren Di
værktøjstasken eller i “Fix & Go”-behol-
deren (hvis den forefindes).
Hvis sikringen brænder over
igen, skal du kontakte Fiats
servicenet.
ADVARSEL
Udskift aldrig en sikring med
en anden sikring med større
amperetal: BRANDFARE
Hvis en hovedsikring (MEGA-FUSE,
MIDI-FUSE) aktiveres, skal du ikke fo-
retage nogen form for reparation,
men kontakte Fiats servicenet.
Inden du skifter en sikring, skal du ta-
ge tændingsnøglen ud og slukke for alt
elektrisk udstyr.
ADVARSEL
Erstat aldrig en defekt sikring
med metaltråde eller lignen-
de.
fig. 46F0T0015m
Find den pågældende sikring ved hjælp af
tabellen på de følgende sider.

146
KONTROLLAM-
PER OG
MEDDELELSER
VEDLIGEHOLDEL
SE OG PLEJE
TEKNISKE
D ATA
INDEKS
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG
KØRSEL
I
NØDSTILFÆLDE

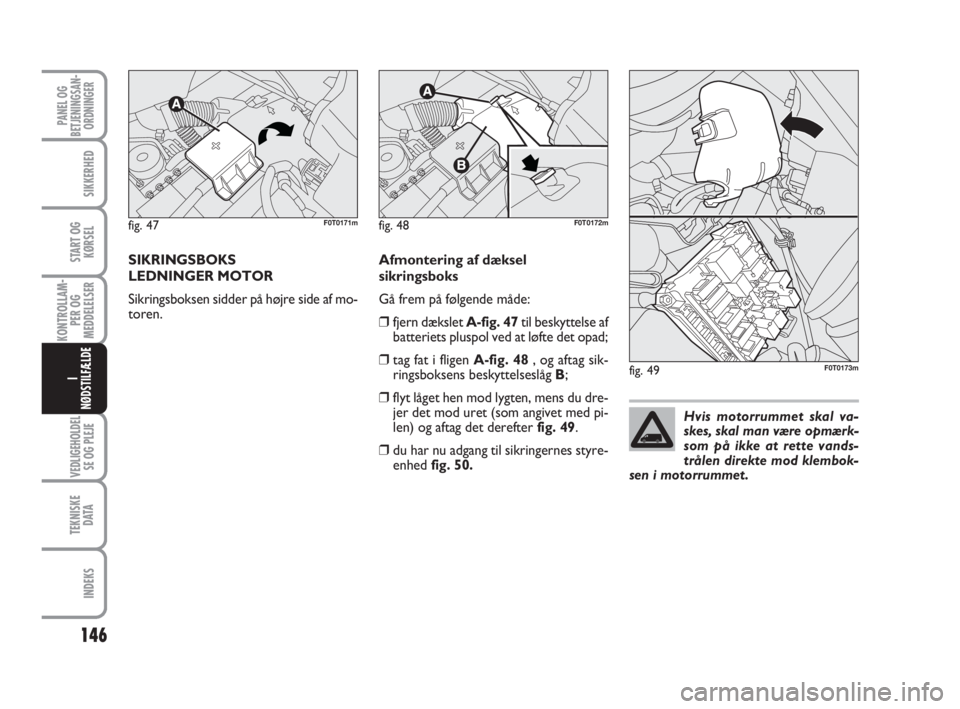

SIKRINGSBOKS
LEDNINGER MOTOR
Sikringsboksen sidder på højre side af mo-
toren.Afmontering af dæksel
sikringsboks
Gå frem på følgende måde:
❒fjern dækslet A-fig. 47til beskyttelse af
batteriets pluspol ved at løfte det opad;
❒tag fat i fligen A-fig. 48, og aftag sik-
ringsboksens beskyttelseslåg B;
❒flyt låget hen mod lygten, mens du dre-
jer det mod uret (som angivet med pi-
len) og aftag det derefter fig. 49.
❒du har nu adgang til sikringernes styre-
enhed fig. 50.
fig. 47F0T0171mfig. 48F0T0172m
fig. 49F0T0173m
Hvis motorrummet skal va-
skes, skal man være opmærk-
som på ikke at rette vands-
trålen direkte mod klembok-
sen i motorrummet.

147
KONTROLLAM-
PER OG
MEDDELELSER
VEDLIGEHOLDEL
SE OG PLEJE
TEKNISKE
D ATA
INDEKS
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG
KØRSEL
I
NØDSTILFÆLDE

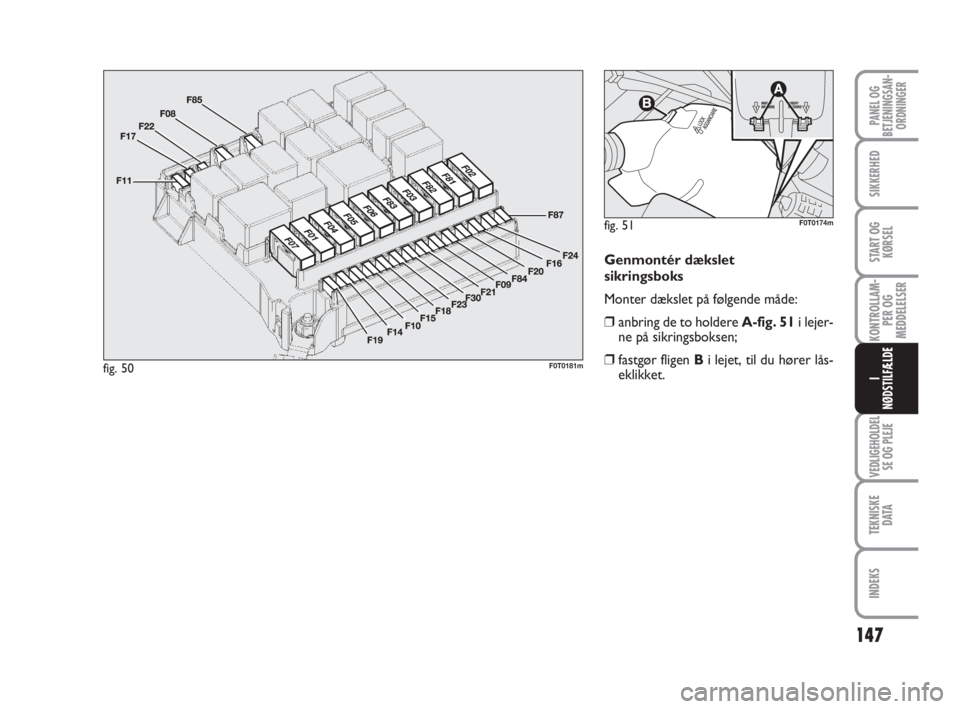

Genmontér dækslet
sikringsboks
Monter dækslet på følgende måde:
❒anbring de to holdere A-fig. 51i lejer-
ne på sikringsboksen;
❒fastgør fligen Bi lejet, til du hører lås-
eklikket.
fig. 50F0T0181m
fig. 51F0T0174m

148
KONTROLLAM-
PER OG
MEDDELELSER
VEDLIGEHOLDEL
SE OG PLEJE
TEKNISKE
D ATA
INDEKS
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG
KØRSEL
I
NØDSTILFÆLDE

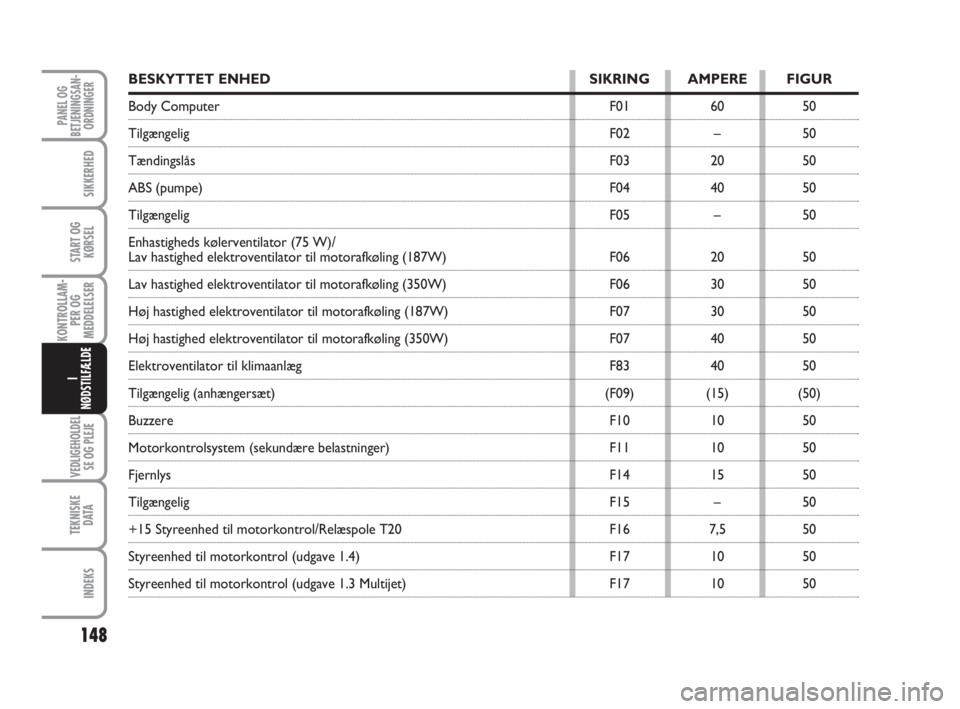

BESKYTTET ENHED SIKRING AMPERE FIGUR
Body Computer F01 60 50
Tilgængelig F02 – 50
Tændingslås F03 20 50
ABS (pumpe) F04 40 50
Tilgængelig F05 – 50
Enhastigheds kølerventilator (75 W)/
Lav hastighed elektroventilator til motorafkøling (187W) F06 20 50
Lav hastighed elektroventilator til motorafkøling (350W) F06 30 50
Høj hastighed elektroventilator til motorafkøling (187W) F07 30 50
Høj hastighed elektroventilator til motorafkøling (350W) F07 40 50
Elektroventilator til klimaanlæg F83 40 50
Tilgængelig (anhængersæt) (F09) (15) (50)
Buzzere F10 10 50
Motorkontrolsystem (sekundære belastninger) F11 10 50
Fjernlys F14 15 50
Tilgængelig F15 – 50
+15 Styreenhed til motorkontrol/Relæspole T20 F16 7,5 50
Styreenhed til motorkontrol (udgave 1.4) F17 10 50
Styreenhed til motorkontrol (udgave 1.3 Multijet) F17 10 50

149
KONTROLLAM-
PER OG
MEDDELELSER
VEDLIGEHOLDEL
SE OG PLEJE
TEKNISKE
D ATA
INDEKS
PANEL OG
BETJENINGSAN-
ORDNINGER
SIKKERHED
START OG
KØRSEL
I
NØDSTILFÆLDE

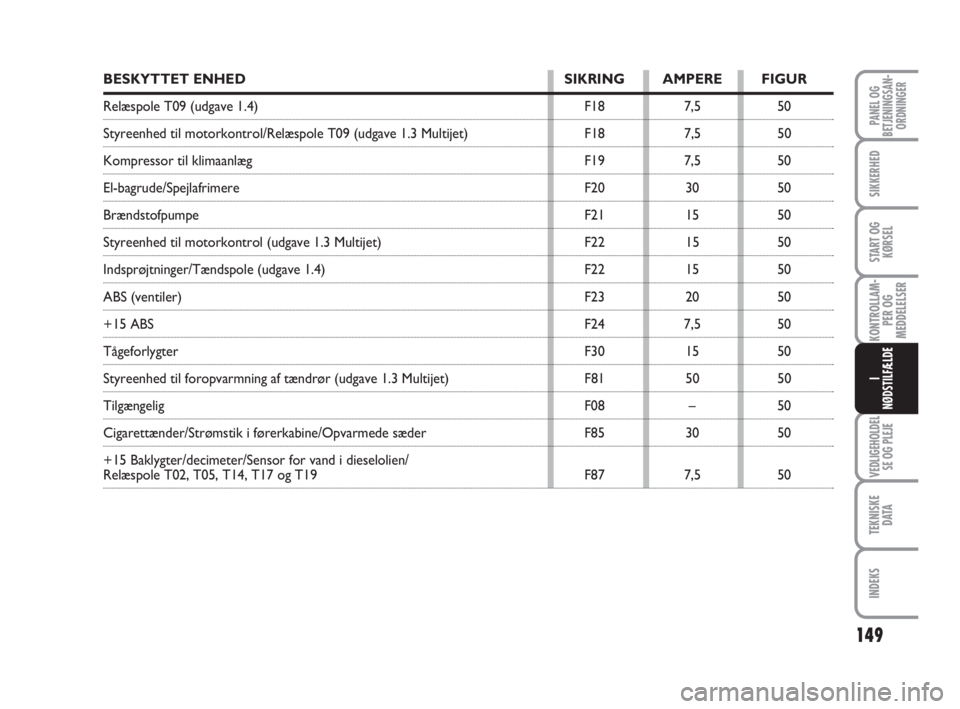

BESKYTTET ENHED SIKRING AMPERE FIGUR
Relæspole T09 (udgave 1.4) F18 7,5 50
Styreenhed til motorkontrol/Relæspole T09 (udgave 1.3 Multijet) F18 7,5 50
Kompressor til klimaanlæg F19 7,5 50
El-bagrude/Spejlafrimere F20 30 50
Brændstofpumpe F21 15 50
Styreenhed til motorkontrol (udgave 1.3 Multijet) F22 15 50
Indsprøjtninger/Tændspole (udgave 1.4) F22 15 50
ABS (ventiler) F23 20 50
+15 ABS F24 7,5 50
Tågeforlygter F30 15 50
Styreenhed til foropvarmning af tændrør (udgave 1.3 Multijet) F81 50 50
Tilgængelig F08 – 50
Cigarettænder/Strømstik i førerkabine/Opvarmede sæder F85 30 50
+15 Baklygter/decimeter/Sensor for vand i dieselolien/
Relæspole T02, T05, T14, T17 og T19 F87 7,5 50
