FIAT FIORINO 2018 Betriebsanleitung (in German)

RÄDER
SERIENMÄSSIGE FELGEN UND REIFEN
Versionen FelgenSerienmäßige
ReifenWinterreifenErsatzrad(*)
Felge Reifen
1.4 Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T 185/65 R15Q (M+S) 6 Jx15H2-ET45 185/65 R15
1.3 Multijet Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T 185/65 R15Q (M+S) 6 Jx15H2-ET44 185/65 R15
185/65 R15T (M+S)
(**)6 Jx15H2-ET44 185/65 R15
1.4 Natural Power6JX15-44 185/65 R15 88T 185/65 R15Q (M+S) — —
(*) (für Versionen / Märkte, wo vorgesehen)
(**) Versionen Adventure in Kombination mit Traction Plus
169
152)

FÜLLDRUCK BEI KALTEM REIFEN (bar)
MessungSERIENMÄßIGE REIFEN
ERSATZRAD(*)Leer Bei mittlerer Beladung Voll beladen
Vorn Hinten Vorn Hinten Vorn Hinten
175/70 R14
84T2,3 2,2 2,3 2,2 2,5 2,5
2,5
185/65 R15
88T2,3 2,1 2,3 2,1 2,3 2,5
(*) (für Versionen / Märkte, wo vorgesehen)
Bei warmem Reifen muss der Druckwert +0,3 bar über dem vorgeschriebenen Wert liegen. Auf jeden Fall den korrekten Wert
des Reifendrucks kalt kontrollieren.
Bei Winterreifen muss der Druckwert +0,2 bar über dem vorgeschriebenen Wert für die Reifen der Serienausstattung liegen.
Bei Fahrgeschwindigkeiten über 160 km/h muss der Reifendruck den vorgeschriebenen Werten bei voller
Beladung entsprechen.
ZUR BEACHTUNG
152)Die Benutzung des Ersatzrades ist auf das notwendige Minimum zu beschränken und 80 km/h sollten nicht überschritten werden. Am
Ersatzrad ist ein orangefarbener Aufkleber angebracht, auf dem die wichtigsten Hinweise für den Gebrauch aufgeführt sind bzw. die
entsprechenden Einschränkungen. Der Aufkleber darf auf keinen Fall entfernt oder abgedeckt werden. Achtung! Nur zum vorübergehenden
Gebrauch! Max. 80 km/h! Umgehend durch ein Standardrad ersetzen.
170
TECHNISCHE DATEN

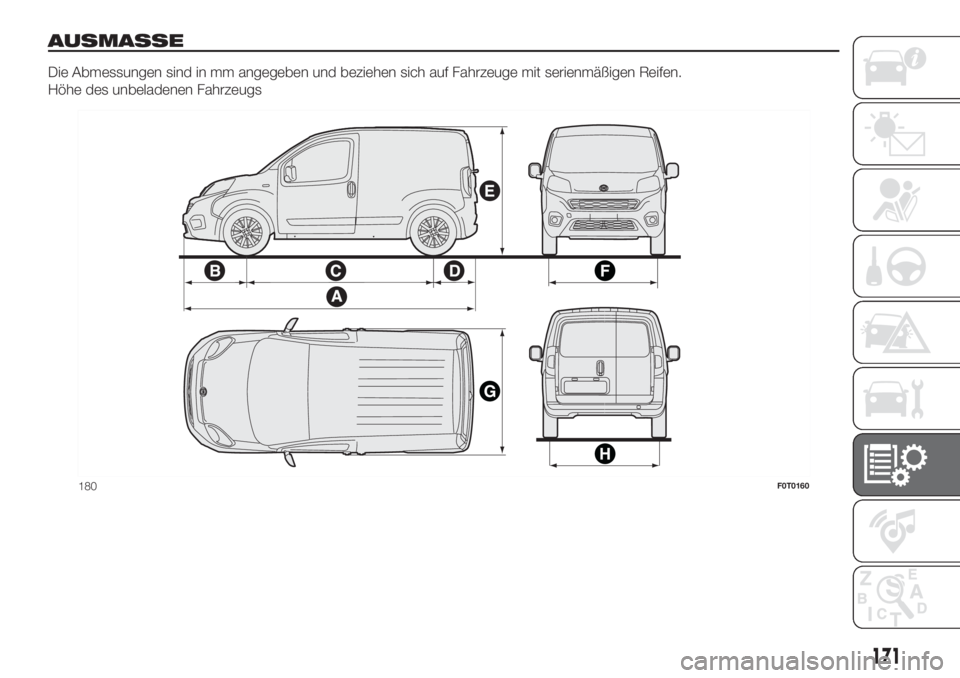

AUSMASSE
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen.
Höhe des unbeladenen Fahrzeugs
180F0T0160
171

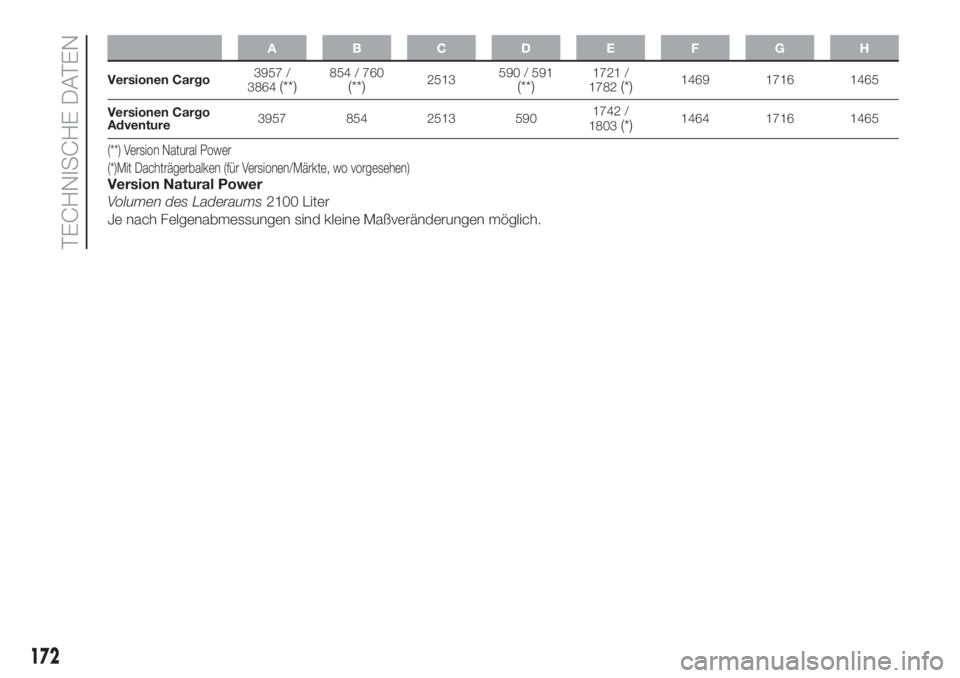

ABCDE FGH
Versionen Cargo3957 /
3864(**)854 / 760(**)2513590 / 591(**)1721 /
1782(*)1469 1716 1465
Versionen Cargo
Adventure3957 854 2513 5901742 /
1803
(*)1464 1716 1465
(**) Version Natural Power
(*)Mit Dachträgerbalken (für Versionen/Märkte, wo vorgesehen)
Version Natural Power
Volumen des Laderaums2100 Liter
Je nach Felgenabmessungen sind kleine Maßveränderungen möglich.
172
TECHNISCHE DATEN

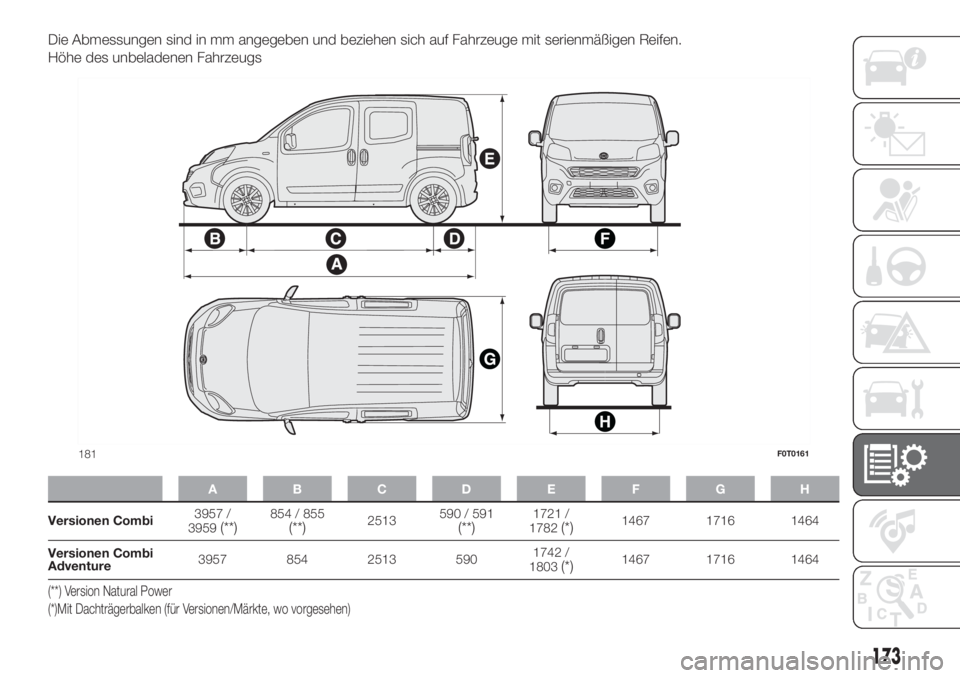

Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen.
Höhe des unbeladenen Fahrzeugs
ABCDE FGH
Versionen Combi3957 /
3959(**)854 / 855(**)2513590 / 591(**)1721 /
1782(*)1467 1716 1464
Versionen Combi
Adventure3957 854 2513 5901742 /
1803
(*)1467 1716 1464
(**) Version Natural Power
(*)Mit Dachträgerbalken (für Versionen/Märkte, wo vorgesehen)
181F0T0161
173

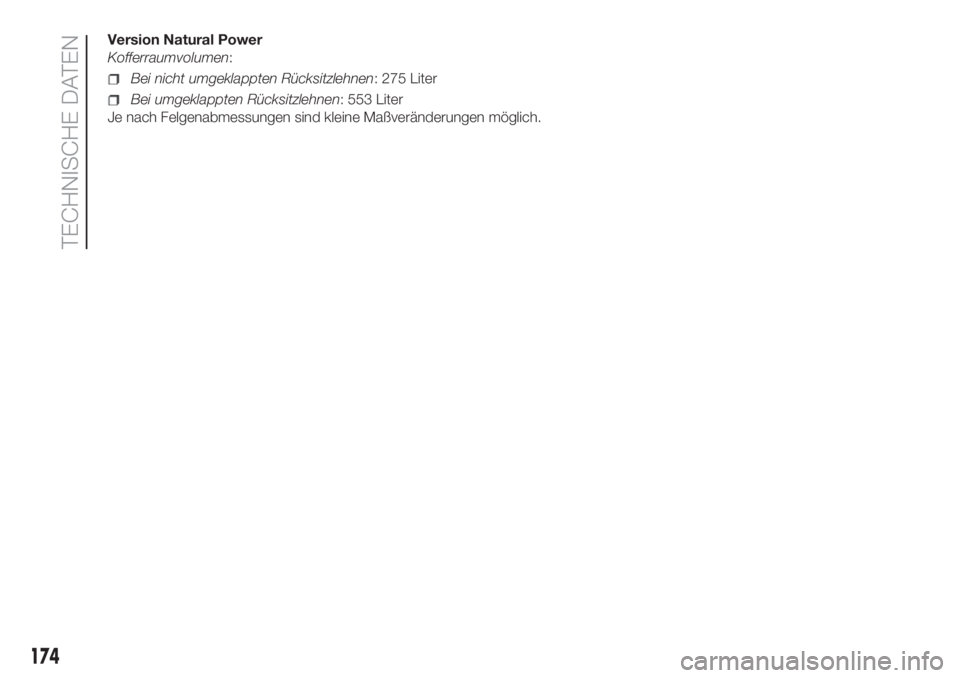

Version Natural Power
Kofferraumvolumen:
Bei nicht umgeklappten Rücksitzlehnen: 275 Liter
Bei umgeklappten Rücksitzlehnen: 553 Liter
Je nach Felgenabmessungen sind kleine Maßveränderungen möglich.
174
TECHNISCHE DATEN

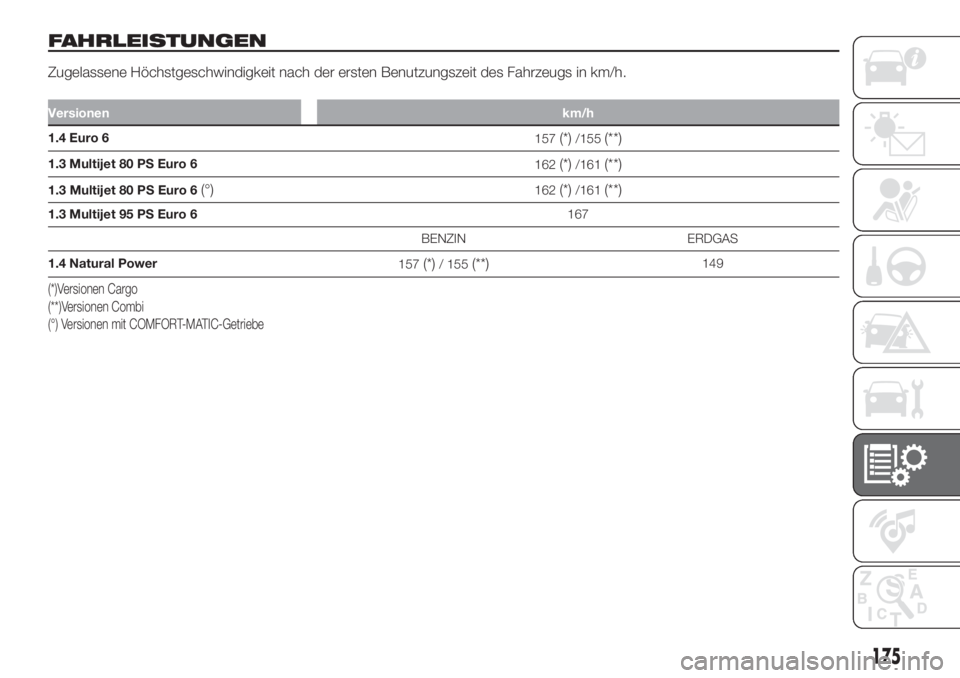

FAHRLEISTUNGEN
Zugelassene Höchstgeschwindigkeit nach der ersten Benutzungszeit des Fahrzeugs in km/h.
Versionenkm/h
1.4 Euro 6
157(*)/155(**)
1.3 Multijet 80 PS Euro 6
162(*)/161(**)
1.3 Multijet 80 PS Euro 6(°)162(*)/161(**)
1.3 Multijet 95 PS Euro 6167
BENZIN ERDGAS
1.4 Natural Power
157
(*)/ 155(**)149
(*)Versionen Cargo
(**)Versionen Combi
(°) Versionen mit COMFORT-MATIC-Getriebe
175

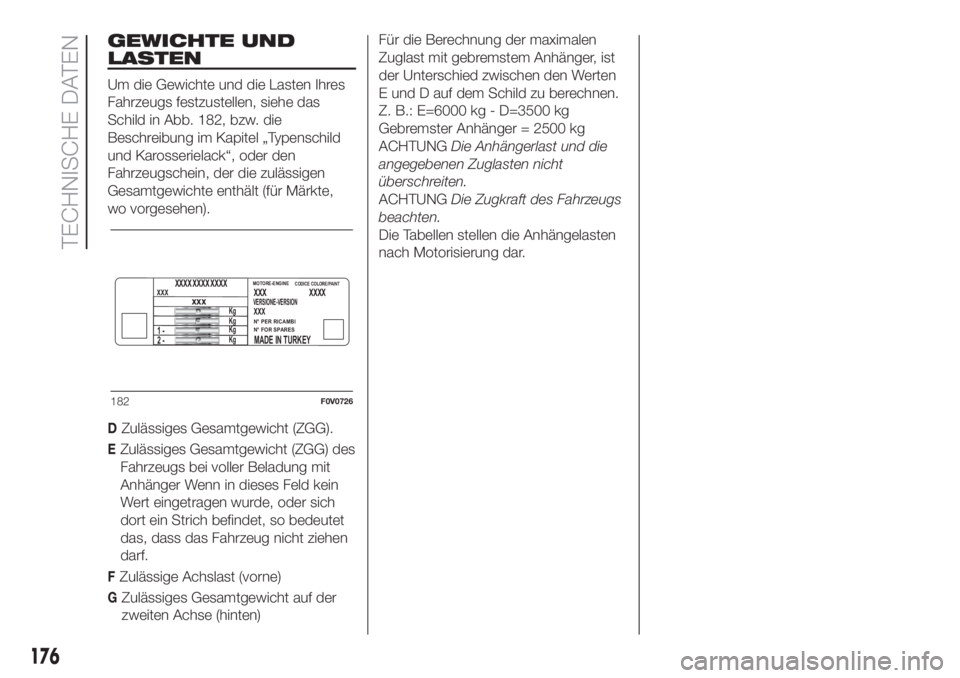

GEWICHTE UND
LASTEN
Um die Gewichte und die Lasten Ihres
Fahrzeugs festzustellen, siehe das
Schild in Abb. 182, bzw. die
Beschreibung im Kapitel „Typenschild
und Karosserielack“, oder den
Fahrzeugschein, der die zulässigen
Gesamtgewichte enthält (für Märkte,
wo vorgesehen).
DZulässiges Gesamtgewicht (ZGG).
EZulässiges Gesamtgewicht (ZGG) des
Fahrzeugs bei voller Beladung mit
Anhänger Wenn in dieses Feld kein
Wert eingetragen wurde, oder sich
dort ein Strich befindet, so bedeutet
das, dass das Fahrzeug nicht ziehen
darf.
FZulässige Achslast (vorne)
GZulässiges Gesamtgewicht auf der
zweiten Achse (hinten)Für die Berechnung der maximalen
Zuglast mit gebremstem Anhänger, ist
der Unterschied zwischen den Werten
E und D auf dem Schild zu berechnen.
Z. B.: E=6000 kg - D=3500 kg
Gebremster Anhänger = 2500 kg
ACHTUNGDie Anhängerlast und die
angegebenen Zuglasten nicht
überschreiten.
ACHTUNGDie Zugkraft des Fahrzeugs
beachten.
Die Tabellen stellen die Anhängelasten
nach Motorisierung dar.
XXXXXX
XXXVERSIONE-VERSION
N° PER RICAMBI
N° FOR SPARES
MADE IN TURKEY
XXXXxxx
MOTORE-ENGINECODICE COLORE/PAINT
2 - 1 -
Kg
Kg
Kg
Kg
XXXX XXXX XXXX
182F0V0726
176
TECHNISCHE DATEN

177

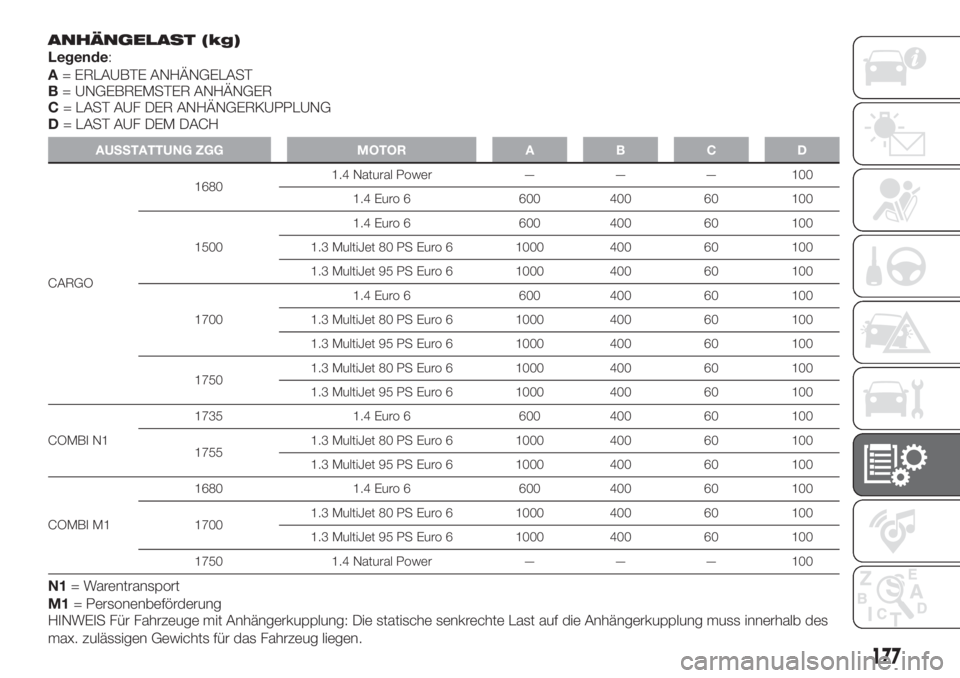

ANHÄNGELAST (kg)
Legende:
A= ERLAUBTE ANHÄNGELAST
B= UNGEBREMSTER ANHÄNGER
C= LAST AUF DER ANHÄNGERKUPPLUNG
D= LAST AUF DEM DACH
AUSSTATTUNG ZGG MOTOR A B C D
CARGO16801.4 Natural Power — — — 100
1.4 Euro 6 600 400 60 100
15001.4 Euro 6 600 400 60 100
1.3 MultiJet 80 PS Euro 6 1000 400 60 100
1.3 MultiJet 95 PS Euro 6 1000 400 60 100
17001.4 Euro 6 600 400 60 100
1.3 MultiJet 80 PS Euro 6 1000 400 60 100
1.3 MultiJet 95 PS Euro 6 1000 400 60 100
17501.3 MultiJet 80 PS Euro 6 1000 400 60 100
1.3 MultiJet 95 PS Euro 6 1000 400 60 100
COMBI N11735 1.4 Euro 6 600 400 60 100
17551.3 MultiJet 80 PS Euro 6 1000 400 60 100
1.3 MultiJet 95 PS Euro 6 1000 400 60 100
COMBI M11680 1.4 Euro 6 600 400 60 100
17001.3 MultiJet 80 PS Euro 6 1000 400 60 100
1.3 MultiJet 95 PS Euro 6 1000 400 60 100
1750 1.4 Natural Power — — — 100
N1= Warentransport
M1= Personenbeförderung
HINWEIS Für Fahrzeuge mit Anhängerkupplung: Die statische senkrechte Last auf die Anhängerkupplung muss innerhalb des
max. zulässigen Gewichts für das Fahrzeug liegen.

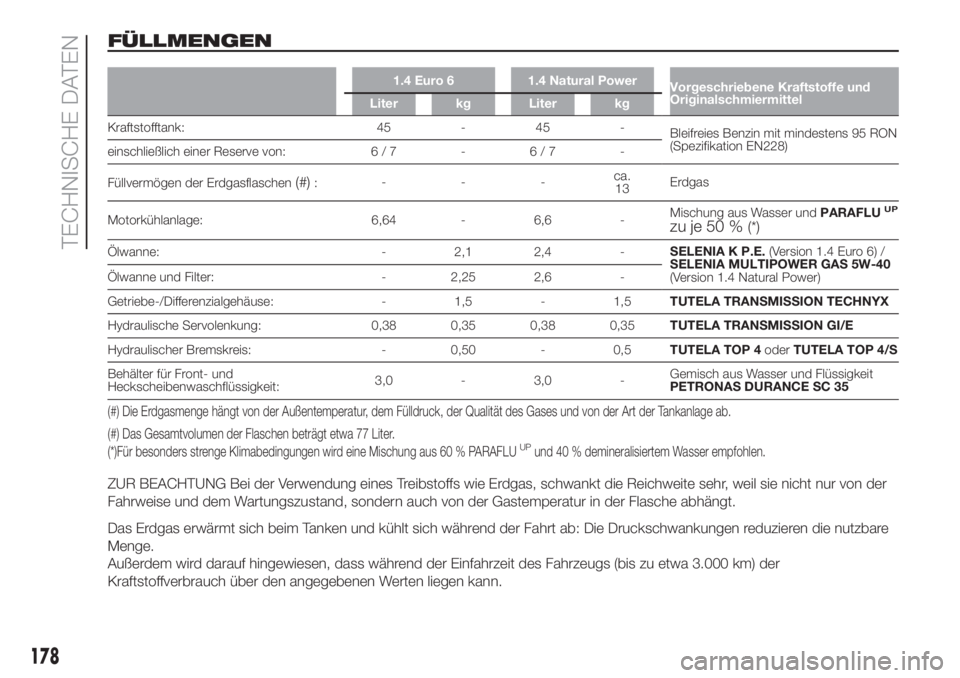

FÜLLMENGEN
1.4 Euro 6 1.4 Natural Power
Vorgeschriebene Kraftstoffe und
Originalschmiermittel
Liter kg Liter kg
Kraftstofftank: 45 - 45 -
Bleifreies Benzin mit mindestens 95 RON
(Spezifikation EN228)
einschließlich einer Reserve von: 6 / 7 - 6 / 7 -
Füllvermögen der Erdgasflaschen
(#):---ca.
13Erdgas
Motorkühlanlage: 6,64 - 6,6 -Mischung aus Wasser undPARAFLU
UP
zu je 50 %(*)
Ölwanne: - 2,1 2,4 -SELENIA K P.E.(Version 1.4 Euro 6) /
SELENIA MULTIPOWER GAS 5W-40
(Version 1.4 Natural Power) Ölwanne und Filter: - 2,25 2,6 -
Getriebe-/Differenzialgehäuse: - 1,5 - 1,5TUTELA TRANSMISSION TECHNYX
Hydraulische Servolenkung: 0,38 0,35 0,38 0,35TUTELA TRANSMISSION GI/E
Hydraulischer Bremskreis: - 0,50 - 0,5TUTELA TOP 4oderTUTELA TOP 4/S
Behälter für Front- und
Heckscheibenwaschflüssigkeit:3,0 - 3,0 -Gemisch aus Wasser und Flüssigkeit
PETRONAS DURANCE SC 35
(#) Die Erdgasmenge hängt von der Außentemperatur, dem Fülldruck, der Qualität des Gases und von der Art der Tankanlage ab.
(#) Das Gesamtvolumen der Flaschen beträgt etwa 77 Liter.
(*)Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLU
UPund 40 % demineralisiertem Wasser empfohlen.
ZUR BEACHTUNG Bei der Verwendung eines Treibstoffs wie Erdgas, schwankt die Reichweite sehr, weil sie nicht nur von der
Fahrweise und dem Wartungszustand, sondern auch von der Gastemperatur in der Flasche abhängt.
Das Erdgas erwärmt sich beim Tanken und kühlt sich während der Fahrt ab: Die Druckschwankungen reduzieren die nutzbare
Menge.
Außerdem wird darauf hingewiesen, dass während der Einfahrzeit des Fahrzeugs (bis zu etwa 3.000 km) der
Kraftstoffverbrauch über den angegebenen Werten liegen kann.
178
TECHNISCHE DATEN
