FIAT FIORINO 2018 Betriebsanleitung (in German)

1.3 Multijet 80 PS Euro 6 - 1.3 Multijet 95 PS Euro 6Vorgeschriebene
Kraftstoffe und
Originalschmiermittel Liter kg
Kraftstofftank: 45 -
Diesel für Kraftfahrzeuge
(Spezifikation EN590)
einschließlich einer Reserve von: 6 / 7 -
Motorkühlanlage: 7,6 -Mischung aus Wasser und
PARAFLU
UPzu je 50 %(*)
Ölwanne: 3,7 3,13
SELENIA WR FORWARD
Ölwanne und Filter: 3,9 3,30
Getriebe-/Differenzialgehäuse: 1,84 1,6TUTELA TRANSMISSION
TECHNYX
Hydraulisches
Kupplungsbetätigungssystem
COMFORT-MATIC (Versionen 1.3 Multijet
80 PS Euro 6):0,6 0,5TUTELA CAR CS SPEED
Hydraulische Servolenkung: 0,38 0,35TUTELA TRANSMISSION
GI/E
Hydraulischer Bremskreis: - 0,5TUTELA TOP 4oder
TUTELA TOP 4/S
Behälter für Front- und
Heckscheibenwaschflüssigkeit:3,0 -Gemisch aus Wasser und
Flüssigkeit
PETRONAS DURANCE SC
35
(*)Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLUUPund 40 % demineralisiertem Wasser empfohlen.
179

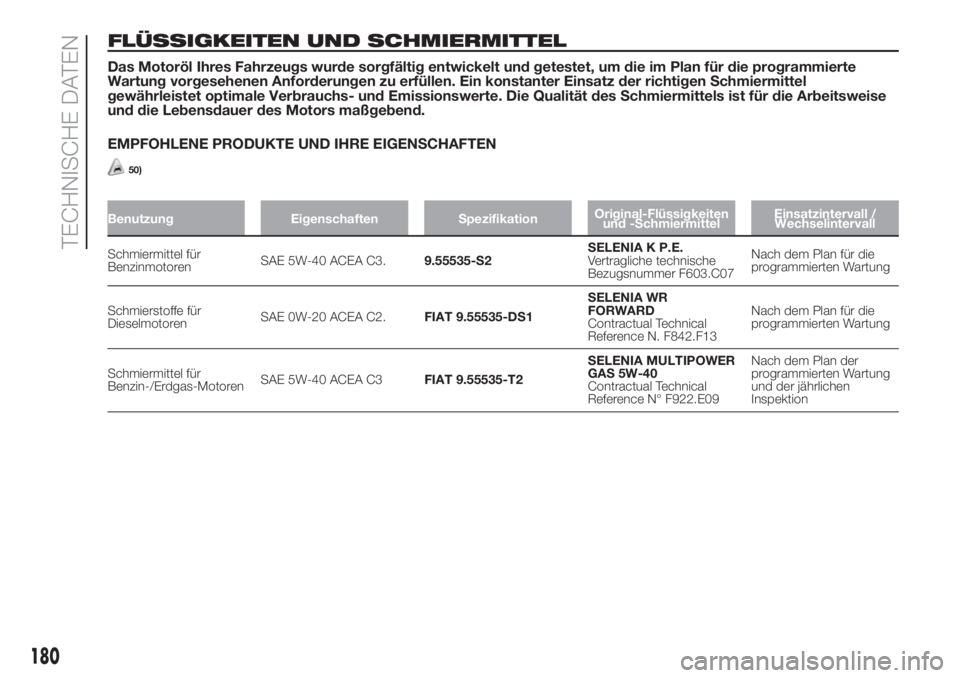

FLÜSSIGKEITEN UND SCHMIERMITTEL
Das Motoröl Ihres Fahrzeugs wurde sorgfältig entwickelt und getestet, um die im Plan für die programmierte
Wartung vorgesehenen Anforderungen zu erfüllen. Ein konstanter Einsatz der richtigen Schmiermittel
gewährleistet optimale Verbrauchs- und Emissionswerte. Die Qualität des Schmiermittels ist für die Arbeitsweise
und die Lebensdauer des Motors maßgebend.
EMPFOHLENE PRODUKTE UND IHRE EIGENSCHAFTEN
50)
Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelEinsatzintervall /
Wechselintervall
Schmiermittel für
BenzinmotorenSAE 5W-40 ACEA C3.9.55535-S2SELENIA K P.E.
Vertragliche technische
Bezugsnummer F603.C07Nach dem Plan für die
programmierten Wartung
Schmierstoffe für
DieselmotorenSAE 0W-20 ACEA C2.FIAT 9.55535-DS1SELENIA WR
FORWARD
Contractual Technical
Reference N. F842.F13Nach dem Plan für die
programmierten Wartung
Schmiermittel für
Benzin-/Erdgas-MotorenSAE 5W-40 ACEA C3FIAT 9.55535-T2SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N° F922.E09Nach dem Plan der
programmierten Wartung
und der jährlichen
Inspektion
180
TECHNISCHE DATEN

Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelEinsatzintervall /
Wechselintervall
Schmiermittel und Fette
für die KraftübertragungSynthetisches
Schmiermittel der
Viskositätsklasse SAE
75W- 859.55550-MX3TUTELA
TRANSMISSION
TECHNYX
Contractual Technical
Reference N° F010.B05Gangschaltungen und
mechanische
Differenzialgetriebe
(Dieselversionen und 1.4
Euro 6)
Spezielle Flüssigkeit für
elektrohydraulische Steller
Gang-Wählschalter9.55550-SA1TUTELA CAR CS
SPEED
Contractual Technical
Reference N° F005.F98Elektrohydraulischer-
Stellerelektrisch
gesteuertCOMFORT-
MATIC
Fett auf
Molybdändisulfidbasis für
hohe
Betriebstemperaturen.
Dichte NL.GI. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Radseitige
Gleichlaufgelenke
Spezielles Fett für
Gleichlaufgelenke mit
niedrigem Reibkoeffizient.
Dichte NL.GI. 0-1.9.55580-GRAS IITUTELA STAR 700
Vertragliche Technische
Bezugsnummer F701.C07Gleichlaufgelenke,
Differenzialseite
Schmiermittel für
Automatikgetriebe.
Übertrifft die
Spezifikationen "ATF
DEXRON III“.FIAT 9.55550- AG2TUTELA
TRANSMISSION GI/E
Contractual Technical
Reference N° F001.C94Hydraulische
Servolenkung
BremsflüssigkeitSynthetische
Bremsflüssigkeit NHTSA
Nr. 116 DOT 4, ISO 4925,
SAE J-1704, CUNA NC
956-01.9.55597oderMS.90039TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
oder
TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Hydraulische Bremsen
und hydraulische
Steuerungen der
Kupplung
181

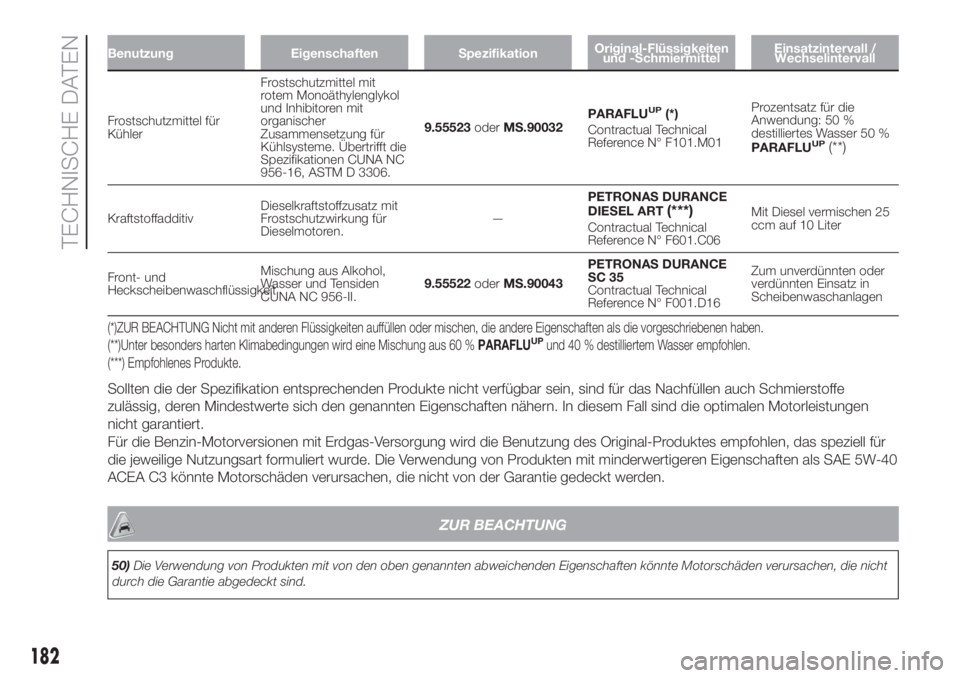

Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelEinsatzintervall /
Wechselintervall
Frostschutzmittel für
KühlerFrostschutzmittel mit
rotem Monoäthylenglykol
und Inhibitoren mit
organischer
Zusammensetzung für
Kühlsysteme. Übertrifft die
Spezifikationen CUNA NC
956-16, ASTM D 3306.9.55523oderMS.90032PARAFLUUP(*)
Contractual Technical
Reference N° F101.M01Prozentsatz für die
Anwendung: 50 %
destilliertes Wasser 50 %
PARAFLU
UP(**)
KraftstoffadditivDieselkraftstoffzusatz mit
Frostschutzwirkung für
Dieselmotoren.—PETRONAS DURANCE
DIESEL ART(***)Contractual Technical
Reference N° F601.C06Mit Diesel vermischen 25
ccm auf 10 Liter
Front- und
HeckscheibenwaschflüssigkeitMischung aus Alkohol,
Wasser und Tensiden
CUNA NC 956-II.9.55522oderMS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Zum unverdünnten oder
verdünnten Einsatz in
Scheibenwaschanlagen
(*)ZUR BEACHTUNG Nicht mit anderen Flüssigkeiten auffüllen oder mischen, die andere Eigenschaften als die vorgeschriebenen haben.
(**)Unter besonders harten Klimabedingungen wird eine Mischung aus 60 %PARAFLUUPund 40 % destilliertem Wasser empfohlen.
(***) Empfohlenes Produkte.
Sollten die der Spezifikation entsprechenden Produkte nicht verfügbar sein, sind für das Nachfüllen auch Schmierstoffe
zulässig, deren Mindestwerte sich den genannten Eigenschaften nähern. In diesem Fall sind die optimalen Motorleistungen
nicht garantiert.
Für die Benzin-Motorversionen mit Erdgas-Versorgung wird die Benutzung des Original-Produktes empfohlen, das speziell für
die jeweilige Nutzungsart formuliert wurde. Die Verwendung von Produkten mit minderwertigeren Eigenschaften als SAE 5W-40
ACEA C3 könnte Motorschäden verursachen, die nicht von der Garantie gedeckt werden.
ZUR BEACHTUNG
50)Die Verwendung von Produkten mit von den oben genannten abweichenden Eigenschaften könnte Motorschäden verursachen, die nicht
durch die Garantie abgedeckt sind.
182
TECHNISCHE DATEN

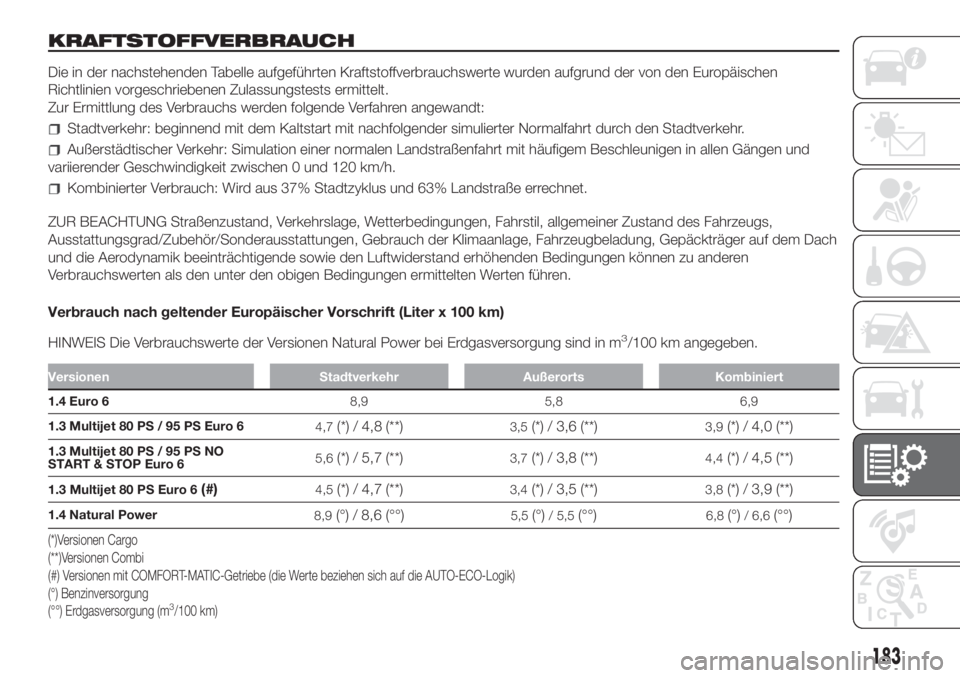

KRAFTSTOFFVERBRAUCH
Die in der nachstehenden Tabelle aufgeführten Kraftstoffverbrauchswerte wurden aufgrund der von den Europäischen
Richtlinien vorgeschriebenen Zulassungstests ermittelt.
Zur Ermittlung des Verbrauchs werden folgende Verfahren angewandt:
Stadtverkehr: beginnend mit dem Kaltstart mit nachfolgender simulierter Normalfahrt durch den Stadtverkehr.
Außerstädtischer Verkehr: Simulation einer normalen Landstraßenfahrt mit häufigem Beschleunigen in allen Gängen und
variierender Geschwindigkeit zwischen 0 und 120 km/h.
Kombinierter Verbrauch: Wird aus 37% Stadtzyklus und 63% Landstraße errechnet.
ZUR BEACHTUNG Straßenzustand, Verkehrslage, Wetterbedingungen, Fahrstil, allgemeiner Zustand des Fahrzeugs,
Ausstattungsgrad/Zubehör/Sonderausstattungen, Gebrauch der Klimaanlage, Fahrzeugbeladung, Gepäckträger auf dem Dach
und die Aerodynamik beeinträchtigende sowie den Luftwiderstand erhöhenden Bedingungen können zu anderen
Verbrauchswerten als den unter den obigen Bedingungen ermittelten Werten führen.
Verbrauch nach geltender Europäischer Vorschrift (Liter x 100 km)
HINWEIS Die Verbrauchswerte der Versionen Natural Power bei Erdgasversorgung sind in m
3/100 km angegeben.
Versionen Stadtverkehr Außerorts Kombiniert
1.4 Euro 68,9 5,8 6,9
1.3 Multijet 80 PS / 95 PS Euro 6
4,7
(*) / 4,8 (**)3,5(*) / 3,6 (**)3,9(*) / 4,0 (**)
1.3 Multijet 80 PS / 95 PS NO
START & STOP Euro 65,6(*) / 5,7 (**)3,7(*) / 3,8 (**)4,4(*) / 4,5 (**)
1.3 Multijet 80 PS Euro 6(#)4,5(*) / 4,7 (**)3,4(*) / 3,5 (**)3,8(*) / 3,9 (**)
1.4 Natural Power
8,9(°) / 8,6 (°°)5,5(°)/ 5,5(°°)6,8(°)/ 6,6(°°)
(*)Versionen Cargo
(**)Versionen Combi
(#) Versionen mit COMFORT-MATIC-Getriebe (die Werte beziehen sich auf die AUTO-ECO-Logik)
(°) Benzinversorgung
(°°) Erdgasversorgung (m
3/100 km)
183

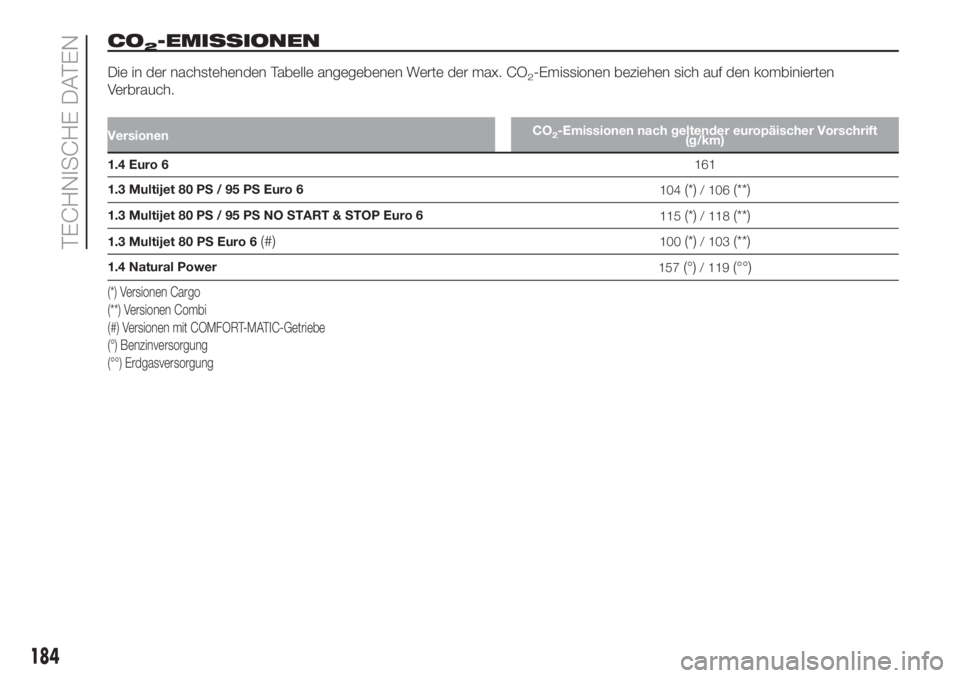

CO2-EMISSIONEN
Die in der nachstehenden Tabelle angegebenen Werte der max. CO2-Emissionen beziehen sich auf den kombinierten
Verbrauch.
VersionenCO2-Emissionen nach geltender europäischer Vorschrift
(g/km)
1.4 Euro 6161
1.3 Multijet 80 PS / 95 PS Euro 6
104
(*)/ 106(**)
1.3 Multijet 80 PS / 95 PS NO START & STOP Euro 6
115(*)/ 118(**)
1.3 Multijet 80 PS Euro 6(#)100(*)/ 103(**)
1.4 Natural Power
157(°)/ 119(°°)
(*) Versionen Cargo
(**) Versionen Combi
(#) Versionen mit COMFORT-MATIC-Getriebe
(°) Benzinversorgung
(°°) Erdgasversorgung
184
TECHNISCHE DATEN

VORSCHRIFTEN FÜR DIE VERSCHROTTUNG DES FAHRZEUGS
Seit Jahren entwickelt Fiat über die ständige Verbesserung der Herstellungsprozesse und der Entwicklung von immer mehr
umweltschützenden Materialien, eine globale Verantwortung für den Umweltschutz. In der Absicht, dem Kunden den
bestmöglichen Service unter Einhaltung der Umweltschutzvorschriften und der durch die Altfahrzeugrichtlinie 2000/53/EG
auferlegten Pflichten zu gewährleisten, bietet Fiat seinen Kunden die Möglichkeit, ihr Altfahrzeug (*) ohne zusätzliche Kosten
abzugeben.
Die Europäische Richtlinie sieht vor, dass das Altfahrzeug zurückgegeben wird, ohne dass dem letzten Halter oder Besitzer
Unkosten entstehen, da der Wert des Fahrzeugs gleich Null oder negativ ist. Insbesondere gilt die Rücknahme der Fahrzeuge
zu Nullkosten in fast allen EU-Ländern bis zum 1. Januar 2007 nur für nach dem 1. Juli 2002 zugelassene Fahrzeuge, während
die Rücknahme zu Nullkosten ab 2007 unabhängig vom Zulassungsjahr des Fahrzeugs der Bedingung unterliegt, dass das
Fahrzeug über seine wesentlichen Bauteile verfügt (insbesondere Motor und Karosserie) und keinen zusätzlichen Müll enthält.
Zur Rückgabe des Altfahrzeugs zu Nullkosten können Sie sich entweder an einen unserer Vertragshändler oder eine der von
Fiat beauftragten Sammel- und Verschrottungsstellen wenden. Diese Stellen wurden sorgfältig gewählt, um einen Service
mit angemessenem Qualitätsstandard für die Sammlung, die Behandlung und das Recycling der entsorgten Fahrzeuge unter
Beachtung der Umwelt zu garantieren.
Weitere Informationen bezüglich der Sammel- und Verschrottungsstellen erhalten Sie beim Netz der Fiat Vertragswerkstätten
und der Fiat Nutzfahrzeuge, unter der kostenlosen Telefonnummer 00800 3428 0000 oder auf der Fiat-Internetseite.
(*) Fahrzeug für den Transport von Personen mit maximal 9 Sitzplätzen mit einer zulässigen Gesamtlast von 3,5 Tonnen.
185
