EKSTRA
BESKYTTELSES-
SYSTEM (SRS) -
KOLLISJONSPUTE
Bilen kan utstyres med:
kollisjonspute foran for føreren;
kollisjonspute foran for passasjer;
sidekollisjonsputer foran for bryst og
bekken (side bag).
Kollisjonsputens plassering er merket
med teksten "AIRBAG" midt på rattet,
instrumentpanelet, på sideveggens
bekledning eller på en etikett i nærheten
av kollisjonsputens utløsningspunkter.
FRONT-
KOLLISJONSPUTER
Bilen er utstyrt med frontkollisjonsputer
for føreren og for passasjeren (for
versjoner/markeder der dette finnes).
Frontkollisjonsputene for fører/passasjer
(for versjoner/markeder der dette
finnes) beskytter passasjerene som
sitter foran ved middels til meget
alvorlige frontkollisjoner ved at puten
legger seg mellom passasjeren og
rattet eller instrumentpanelet.
Hvis kollisjonsputene ikke har blitt utløst
under andre typer sammenstøt (fra
siden, bakfra, ved velting, osv.), betyr
ikke dette at systemet ikke fungerer.
En elektronisk kontrollenhet blåser opp
puten når det er nødvendig i en
frontkollisjon.
Puten blåser seg øyeblikkelig opp, og
legger seg som en beskyttelse mellom
kroppen til passasjerene foran, og
strukturene som kan påføre skader;
deretter tømmes luften straks ut.
Frontkollisjonsputene for fører/passasjer
(for versjoner/markeder der dette
finnes) erstatter ikke sikkerhetsbeltene,
men er en tilleggssikkerhet.
Sikkerhetsbeltet skal derfor alltid
brukes, som foreskrevet i Europa og de
fleste utenomeuropeiske land.I kollisjonsøyeblikket vil et menneske
uten sikkerhetsbelte bli kastet fremover
og kunne treffe kollisjonsputen som
er i ferd med å åpne seg. I dette tilfellet
gir kollisjonsputen redusert beskyttelse.
Det er mulig at frontkollisjonsputene
ikke utløses i følgende tilfeller:
frontkollisjon med meget
deformerbare gjenstander som ikke
treffer bilens overflate foran (f.eks. hvis
støtfangeren treffer autovernet);
når bilen kiler seg inn under andre
kjøretøy eller beskyttende barrierer
(f.eks. under lastebiler eller autovern);
Kollisjonsputene utløses i disse tilfellene
ikke fordi de sannsynligvis ikke vil
kunne gi noen mer effektiv beskyttelse i
tillegg, enn den sikkerhetsbeltene gir.
Derfor har det ingen hensikt at de skal
utløses. Manglende utløsing i disse
tilfellene er derfor ikke tegn på at
systemet ikke fungerer korrekt.
78)
Frontkollisjonsputene på fører- og
passasjersiden er konstruert og
avpasset for å gi best mulig beskyttelse
til passasjerene som sitter fastspent
med sikkerhetsbelte i forsetene. Når de
er blåst helt opp, fyller de størstedelen
av mellomrommet mellom rattet og
føreren, og mellom instrumentpanelet
og passasjeren.
89

Ved mindre alvorlige frontkollisjoner
(hvor sikkerhetsbeltenes virkning er
tilstrekkelig) utløses ikke
kollisjonsputene. Derfor må man alltid
bruke sikkerhetsbeltet, som under
alle omstendigheter holder passasjeren
i korrekt stilling ved en frontkollisjon.
KOLLISJONSPUTE
FORAN PÅ FØRERSIDEN
Denne består av en pute som ligger
skjult i et rom midt på rattet, og som
blåses øyeblikkelig opp fig. 96.
FRONTKOLLISJONSPUTE
PÅ PASSASJERSIDE
(for versjoner/markeder hvor dette
finnes)
Består av en pute som blåser seg
øyeblikkelig opp, og som ligger skjult i
et rom i dashbordet fig. 97 og med
en pute som har større volum enn
puten på førersiden.
79)
FRONTKOLLISJONSPUTE
PÅ PASSASJERSIDEN OG
BILBARNESTOLER
Bilbarnestoler som er montert i motsatt
retning i forhold til kjøreretningen må
ALDRI monteres i forseter som har
aktivert kollisjonspute på
passasjersiden. Aktivering av
kollisjonsputen kan føre til dødelige
ulykke for barnet som transporteres.
FølgALLTIDanbefalingene på
etiketten fig. 98 som er plassert på
solskjermen på passasjersiden.Manuell deaktivering av
frontkollisjonsputen på
passasjersiden og
sidekollisjonsputen som
beskytter brystkasse/
bekken (Side bag)
(for versjoner/markeder hvor dette
finnes)
Hvis det er helt nødvendig å
transportere et barn i forsetet og det
skal sitte i et bakovervendt barnesete,
kan du slå av kollisjonsputene foran
på passasjersiden og på siden, som
beskytter brystkassen og bekkenet,
(Side bag) (for versjoner/markeder der
dette er tilgjengelig).
ADVARSEL For manuell deaktivering av
kollisjonsputen foran på passasjersiden
og på siden, som beskytter
brystkassen og bekkenet (Side bag) (for
versjoner/markeder der dette er
tilgjengelig) se avsnittet "Display" i
kapittelet "Bli kjent med
instrumentpanelet".
Når front- og sidekollisjonsputene som
beskytter brystkassen og bekkenet
(Side bag) (for versjoner/markeder der
dette er tilgjengelig) blir aktivert igjen,
slukker varsellampen.
Varsellampen
som finnes på
dashbordet fig. 99 angir status for
beskyttelse av passasjeren.
96F0T0052
97F0T0033
98F0T0950
90
SAFETY

Etter et forsøk på å starte kjøretøyet
(startnøkkelen i MAR), forutsatt at minst
5 sekunder har gått siden den forrige
slokkingen, tennes lampen i 8
sekunder. Dersom dette ikke skjer, må
man kontakte Fiats servicenett.
Det er mulig at varsellampen forblir
avslått dersom tenningen blir slått av og
deretter på igjen, og denne manøveren
tar under 5 sekunder. I dette tilfellet
skal du kontrollere at lampen fungerer
korrekt ved å slå av kjøretøyets tenning,
vente minst 5 sekunder, og deretter
slå på tenningen igjen.
I de første 8 sekundene der
varsellampen lyser, angis ikke den
faktiske statusen for
passasjerbeskyttelse, og lyset har kun
til hensikt å bekrefte at systemet
fungerer korrekt.Varsellyset kan tennes med ulik
intensitet, avhengig av kjøretøyets
tilstand. Intensiteten kan også variere i
samme nøkkelsekvens.
Passajervern aktivert:lysdioden
er
avskrudd.
Passasjervern deaktivert: lysdioden
lyser stadig.
99F0T0505
91

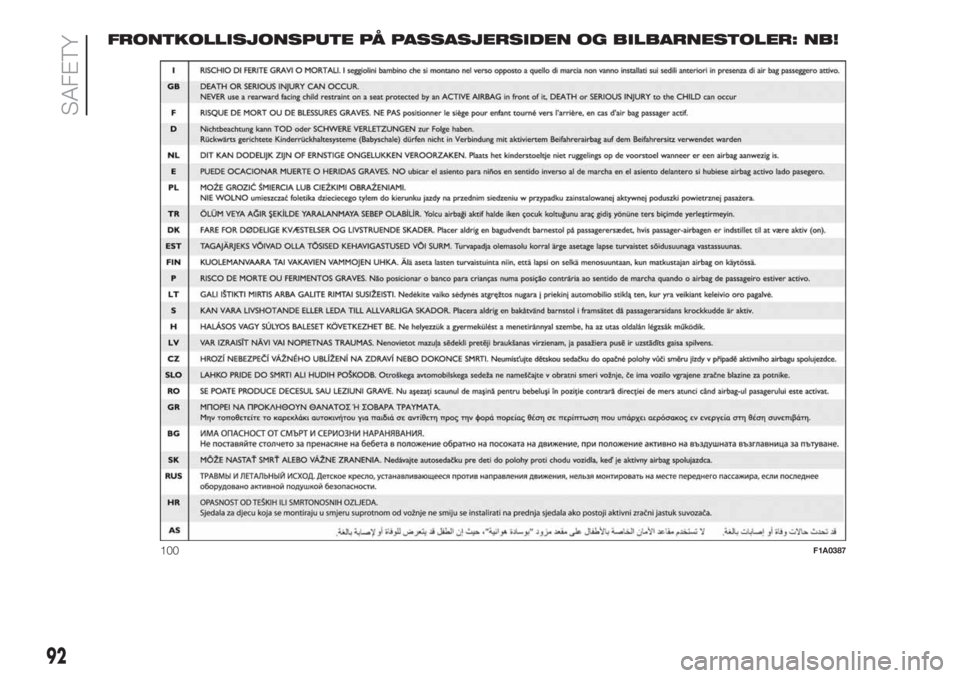

FRONTKOLLISJONSPUTE PÅ PASSASJERSIDEN OG BILBARNESTOLER: NB!
100F1A0387
92
SAFETY

FORSIKTIG
78)Fest ikke merkelapper eller andre
gjenstander på rattet, dashbordet hvor
kollisjonsputen til passasjeren ligger, eller
på setene. Legg ikke fra deg noen
gjenstander på dashbordet på
passasjersiden (f.eks mobiltelefoner). De vil
kunne hindre at kollisjonsputen på
passasjersiden åpner seg korrekt, i tillegg
til at de vil kunne forårsake alvorlige skader
på passasjerene i kjøretøyet.
79)ALVORLIG FARE: Hvis kollisjonsputen
på passasjersiden er aktivert, skal du
IKKE montere bilbarnestoler som er vendt
mot kjøreretningen på forsetet hvis
kollisjonsputen for passasjeren foran er
innkoblet. Dersom kollisjonsputen aktiveres
ved et kollisjon, kan den påføre at barnet
får dødelige skader, uavhengig av hvor
alvorlig sammenstøtet er. Derfor må
sidekollisjonsputen for passasjerer alltid
kobles ut hvis man monterer et
bakovervendt barnesete på passasjersetet
foran. Passasjersetet foran må dessuten
skyves helt tilbake, slik at barnesetet
eventuelt ikke kommer i berøring med
dashbordet. Koble inn kollisjonsputen på
passasjersiden men én gang når du fjerner
barnesetet fra forsetet.
SIDE-
KOLLISJONSPUTER
(side bag)
(for versjoner/markeder hvor dette
finnes)
I enkelte versjoner kan bilen være
utstyrt med fremre sidekollisjonsputer
for fører og passasjer for beskyttelse av
bryst og bekken (Side bag foran).
Sidekollisjonsputene beskytter
passasjerene ved middels til kraftige
sammenstøt fra siden ved at puten
legger seg mellom passasjeren og de
innvendige delene på siden av
kjøretøyet.
Hvis sidekollisjonsputene ikke har blitt
utløst under andre typer sammenstøt
(foran, bakfra, ved velting, osv.), betyr
ikke dette at systemet ikke fungerer.
En elektronisk kontrollenhet blåser opp
putene når det er nødvendig i en
sidekollisjon. Putene blåser seg opp
øyeblikkelig, og legger seg som en
beskyttelse mellom kroppen til
passasjerene foran, og strukturene som
kan påføre skader; deretter tømmes
luften straks ut av putene.
Sidekollisjonsputene erstatter ikke
sikkerhetsbeltene, men er en
tilleggssikkerhet: sikkerhetsbeltet skal
derfor alltid brukes, slik lovene i Europa
og de fleste utenomeuropeiske land
påbyr det.Man må derfor alltid bruke
sikkerhetsbeltet, som ved en
sidekollisjon vil forsikre at passasjeren
sitter korrekt, og vil forhindre utslynging
ved svært voldsomme sammenstøt.
SIDEKOLLISJONSPUTE
(for versjoner/markeder hvor dette
finnes)
Sidekollisjonsputen består av en pute
som blåses øyeblikkelig opp, og som er
montert i rygglenet på forsetet fig.
101. Dens oppgave er å beskytte
passasjerenes bryst og bekken ved
middels alvorlige til alvorlige kollisjoner.
ADVARSEL ADVARSEL Systemet
beskytter best i sidekollisjoner hvis man
sitter korrekt på setet, slik at
sidekollisjonsputen får brettet seg ut på
riktig måte.
101F0T0180
93

ADVARSEL Ikke vask seter med vann
eller damp under trykk (for hånd eller
i automatiske vaskestasjoner for
bilseter).
GENERELLE ADVARSLER
Front- og/eller sidekollisjonsputene (for
versjoner/markeder der dette finnes)
kan utløses når bilens understell støter
kraftig mot f.eks. kantstein,
fortauskanter eller forhøyninger i
bakken, eller hvis bilen faller ned i store
hull eller ved huller i veidekket.
Når kollisjonsputen utløses, frigjøres en
liten mengde kruttstøv. Dette støvet
er ikke skadelig og indikerer ikke en
brann; dessuten vil den utløste putens
overflate og innsiden av bilen kunne
bli dekket av støvrester: dette støvet
kan irritere huden og øynene. Ved
eksponering, vask deg med mild såpe
og vann.
Hvis ett av sikringssystemene har blitt
utløst etter en kollisjon, må man
henvende seg til Fiat sitt servicenett
som vil sørge for at de utløste
mekanismene blir skiftet ut, samt
kontrollere at systemet fungerer.
Alle inngrep som kontroll, reparasjon og
utskiftinger av kollisjonsputene må
utføres av Fiats servicenett.Ved kassering av kjøretøyet bør du
kontakte Fiats servicenett for å få
systemet deaktivert. Også ved endring
av bilens eierskap er det viktig at den
nye eieren blir oppmerksom på bruken
og de ovennevnte advarslene, og får
denne "Betjenings- og
vedlikeholdshåndboken".
Beltestrammerne og front- og
sidekollisjonsputene utløses på
forskjellig grunnlag, avhengig av type
sammenstøt. At én av dem ikke blir
utløst, betyr derfor ikke at systemet ikke
fungerer.
80) 81) 82) 83) 84) 85) 86) 87) 88) 89)
FORSIKTIG
80)Hvis varsellampenikke tennes når
man vrir tenningsnøkkelen til MAR, eller
fortsetter å lyse når man kjører (på noen
versjoner sammen med en melding som
blir vist på displayet), er det mulig at det
har oppstått et problem med
sikringssystemet. I et slikt tilfelle er det fare
for at kollisjonsputene eller
beltestrammerne ikke aktiveres ved en
ulykke, eller i et mindre antall tilfeller,
aktiveres feil. Før du fortsetter, ta kontakt
med Fiats servicenett for å få systemet
kontrollert umiddelbart.81)Ha alltid hendene på rattets kant slik at
kollisjonsputen kan blåses opp uten
hindringer i hendelse av kollisjon. Ikke kjør
med kroppen bøyd forover, uten hold
seteryggen i oppreist stilling og lene ryggen
godt.
82)Dersom det oppstår en feil med
LED-lyset
(på rammen på
instrumentbordet), tennes varsellampen
på instrumentpanelet og airbagene på
passasjersiden blir slått av.
83)I nærvær av sidekollisjonsputer, skal du
ikke dekke ryggen av forsetene med
klednader eller deksler.
84)Ikke reis med objekter i fanget, foran
brystet, og ha aldri en pipe eller blyant
mellom leppene. Ved sammenstøt med
airbagen kan det føre til alvorlige skader.
94
SAFETY

85)Med startnøkkelen på MAR, kan
kollisjonsputene utløses også hvis bilen er
stillestående, selv om motoren er stoppet,
hvis den blir påkjørt av et annet kjøretøy. Så
selv når kjøretøyet står stille, må
bilbarnestoler som er montert i motsatt
retning i løpsretningen ikke monteres
på passasjersetet i nærvær av aktivert
kollisjonspute på passasjersiden. Dersom
kollisjonsputen aktiveres ved et
sammenstøt, kan den påføre at barnet får
dødelige skader. Derfor må
sidekollisjonsputen for passasjerer alltid
kobles ut hvis man monterer et
bakovervendt barnesete på passasjersetet
foran. Passasjersetet foran må dessuten
skyves helt tilbake, slik at barnesetet
eventuelt ikke kommer i berøring med
dashbordet. Koble inn kollisjonsputen på
passasjersiden men én gang når du fjerner
barnesetet fra forsetet. Vi må også minne
om at hvis nøkkelen står på STOP vil ingen
av sikkerhetsanordningene bli utløst
(kollisjonsputer eller beltestrammer) hvis det
oppstår et sammenstøt. Når anordningene
ikke utløses i slike tilfeller, betyr det derfor
ikke at det har oppstått en funksjonsfeil
i systemet.
86)Hvis kjøretøyet er stjålet eller er blitt
utsatt for forsøk på tyveri, hvis den har blitt
vandalisert eller utsatt for flom, skal du la
Fiats servicenett sjekke systemet.
87)Når du dreier tenningsnøkkelen til MAR,
tennes varsellampen
(med
frontkollisjonsputen på passasjersiden
aktivert) på dashbordet i noen sekunder for
å minne om at passasjerens kollisjonspute
vil aktiveres ved et eventuelt sammenstøt.
Deretter vil lampen slukkes.88)Den fremre kollisjonsputen utløses ved
kollisjoner som er alvorligere enn
beltestrammernes kapasitet. Ved kollisjoner
i området mellom de to
aktiveringstersklene, er det derfor normalt
at det kun er beltestrammerne som blir
utløst.
89)Kollisjonsputen erstatter ikke bilbeltet,
uten øker bare dens effektivitet. Dessuten
utløses ikke frontkollisjonsputene ved
frontkollisjoner i lav hastighet, sammenstøt
fra siden, påkjørsel bakfra eller velting. I
disse tilfellene beskyttes passasjerene kun
av sikkerhetsbeltene, som alltid skal være
fastspent.
95

START OG KJØRING
Vi går inn i bilens "hjerte": nå skal vi se
hvordan du bruker den effektivt i hele
sitt potensial.
Her beskrives hvordan du kjører trygt i
enhver situasjon slik at bilen blir et godt
reisefølge som er oppmerksom på vår
komfort og vår lommebok.STARTE MOTOREN ........................ 97
HÅNDBREKK .................................. 98
I PARKERING .................................. 99
BRUK AV MANUELT GIR ................100
"COMFORT-MATIC" GIRKASSE ......101
CRUISE CONTROL
(KONSTANT FARSREGULATOR) .....102
SPEED BLOCK ...............................104
PARKERINGSSENSORER...............104
START&STOP-SYSTEM ..................105
PÅFYLLING AV DRIVSTOFF ............107
BUKSERE TILHENGER ...................110
96
START OG KJØRING

STARTE MOTOREN
Bilen er utstyrt med en elektronisk
startsperre: hvis du ikke klarer å starte,
se avsnittet "Fiat CODE-systemet" i
avsnittet "Bli kjent med din bil".
90) 91)
22) 23) 27) 28)
PROSEDYRE FOR
BENSINVERSJONER
Gå frem som forklart nedenfor:
dra i håndbremsen;
sett girspaken i fri;
trykk på clutchpedalen helt til slutt,
uten å trykke på gasspedalen;
still tenningslåset på AVV-posisjon
og slipp det opp så snart motoren
starter.
PROSEDYRE FOR
DIESELVERSJONER
Gå frem som forklart nedenfor:
dra i håndbremsen;
sett girspaken i fri;
vri startnøkkelen til MAR: på
instrumentpanelet tennes varsellampen
;
vent til varsellampeneog
slukkes, noe som går raskere jo
varmere motoren er;
trykk på clutchpedalen helt til slutt,
uten å trykke på gasspedalen;
vri om tenningsnøkkelen i posisjon
AVV rett etter at varsellampen
skrur
seg av. Hvis man venter for lenge
betyr dette at tennpluggene varmes
opp forgjeves.
Slipp nøkkelen når motoren starter.
Ved kald motor, ved å vri
tenningsnøkkelen i AVV-posisjon, er det
nødvendig at man har sluppet
gasspedalen fullstendig opp.
24)
PROSEDYRE FOR
NATURAL
POWER-VERSJONER
Start av motoren skjer alltid ved bensin,
uavhengig av tidligere valgt modalitet.
25)
PROSEDYRE FOR
VERSJONER MED
COMFORT-MATIC
GIRKASSE
Motorens start er tillatt av systemet
med valgt gir eller i fri (N). Hvis bilen står
i gir må du alltid trykke på
bremsepedalen.
Vi anbefaler at du setter girspaken i fri
(N) før du starter motoren.
26)
ADVARSEL Hvis motoren ikke starter
ved første forsøk, drei tilbake
tenningsnøkkelen i STOP-posisjon før
du gjentar startmanøveren. Hvis
varsellampen
på instrumentpanelet
forblir på sammen med varsellampen
når nøkkelen står i posisjon MAR,
bør nøkkelen settes i posisjon STOP og
deretter tilbake til MAR. Prøv igjen
med de andre medleverte nøklene hvis
varsellampen forblir på. Hvis det
fremdeles ikke er mulig å starte
motoren må nødstarten brukes (se
"Nødstart" i kapittelet "I
nødssituasjoner") og kontakt Fiat sitt
servicenett.
ADVARSEL Dersom det kreves at
motoren startes når det er en feil på
giret, må du foreta "Forsinket start" (se
også respektive meldinger): Vri
nøkkelen til AVV og hold den der i minst
7 sekunder mens du trykker inn
bremsen. Motoren starter. Systemet
forblir i en gjenopprettingssituasjon
(høyest tillatt gir: 3., automatisk modus
ikke tilgjengelig). Hvis du ikke klarer å
starte motoren, henvend deg til Fiats
servicenett.
97

FORSIKTIG
90)Det er farlig å bruke motoren i lukkede
rom. Motoren forbruker oksygen og
produserer karbondioksid,
karbonmonoksid og andre giftige gasser.
91)Til motoren starter er servobremsen og
den elektriske servostyringen ikke er
aktivert, så du trenger å trykke på
bremsepedalen lengre enn vanlig.
FORSIKTIG
22)Under den første driftsperioden,
anbefales det å forvente seg maksimal
ytelse av kjøretøyet (f.eks. overdreven
akselerasjon, lange reiser på maks. turtall,
altfor plutselige bremsinger, etc.).
23)Med motoren avslått skal du aldri la
tenningsnøkkelen stå på MAR for å hindre
unødig strømforbruk som gjør at batteriet
tappes.
24)Varsellyset
vil blinke i 60 sekunder
etter start eller under langvarig
oppstartforsøk for å indikere feil på
systemet for oppvarming av
glødepluggene. Hvis motoren starter, kan
kjøretøyet brukes jevnlig, men du bør
kontakte Fiats servicenett snarest mulig.
25)Det er derfor nødvendig at det i
bensintanken alltid er en drivstofftank
tilstede som er tilstrekkelig for å beskytte
bensinpumpens integritet, og for å sikre at
de midlertidige overgangene fra
biogassfunksjon til bensinfunksjon, ved
anmodning av høy ytelse.26)Ved unnlatelse av å starte motoren
med et aktivert gir, kan potensielt farlige
situasjoner oppstå på grunn av det faktum
at giret blir automatisk plassert i fri og
dette indikeres av en alarm.
27)Start aldri motoren ved å drive, taue
eller bruke utforkjøring. Dette kan gjøre at
drivstoffet strømmer inn i katalysatoren
og skader den permanent.
28)Et trykk på gasspedalen før du slår fra
motoren ikke har noen hensikt, det er
bortkastet drivstoff og skadelig spesielt for
motorer med turbokompressor.
HÅNDBREKK
Håndbremsespaken fig. 102 er plassert
mellom forsetene.
Sette på håndbrekket:
trekk spaken opp slik at kjøretøyet låses
fast. Når tenningsnøkkelen står på
MAR, tennes varsellampen
.
Ta av håndbrekket:
løft spaken litt opp, trykk og hold
knappen A. Kontroller at varsellampen
på instrumentpanelet slukker.
92) 93) 94)
102F0T0043
98
START OG KJØRING
