Åpne den andre dørdelen
Etter at du har åpnet den første
hengslete døren, dra håndtak A fig. 18 i
pilretningen.
ADVARSEL Før håndtak A fig. 18 kun i
retningen som er angitt på figuren.
FORSIKTIG
5)Før du åpner døren, forsikre deg om at
manøveren kan utføres i full sikkerhet.
6)Ved fylling av drivstoff med åpent lokk, er
det ikke mulig å åpne høyre skyvedør.
7)Når bilen er parkert i en bakke, må du
ikke la skyvedøren stå låst i åpen posisjon.
Et utilsiktet sammenstøt kan frigjøre døren
så den kan bevege seg fritt.
8)Før du forlater kjøretøyet parkert med
åpne skyvedører, kontroller alltid at dørene
står i låst posisjon.
9)Bruk alltid denne enheten når du
transporter barn.10)Fjærsystemet har en drivkraft som er
utviklet for best mulig brukskomfort, men et
tilfeldig støt, eller et kraftig vindkast, kan
åpne fjærene slik at dørene plutselig lukker
seg.
11)Ved lukking, lukk ordentlig den høyre
hengslete døren 2 fig. 13og deretter
den venstre hengslete døren 1 fig. 13. Du
må aldri lukke begge dørene samtidig.
FORSIKTIG
2)Før du fyller drivstoff, kontroll at den
høyre skyvedøren er helt lukket; hvis ikke
kan det komme skader på døren og på
lukkemekanismen til skyvedøren når
drivstofflokket er åpent ved fylling.
SETER
12)
FORSETER
Langsgående regulering
Løft spaken A fig. 19 og skyv
førerstolen framover eller bakover: i
kjørestilling skal armene hvile på
rattkransen.
13)
Regulering av seteryggen
Drei på knott B fig. 19.
Høydejustering av førersetet
(for versjoner/markeder hvor dette
finnes)
Bruk håndtaket C fig. 19 for å heve eller
senke den bakre delen av seteputen
slik at du får en bedre og mer
komfortabel kjørestilling.
18F0T0142
B
D
C
A
19F0T0153
19

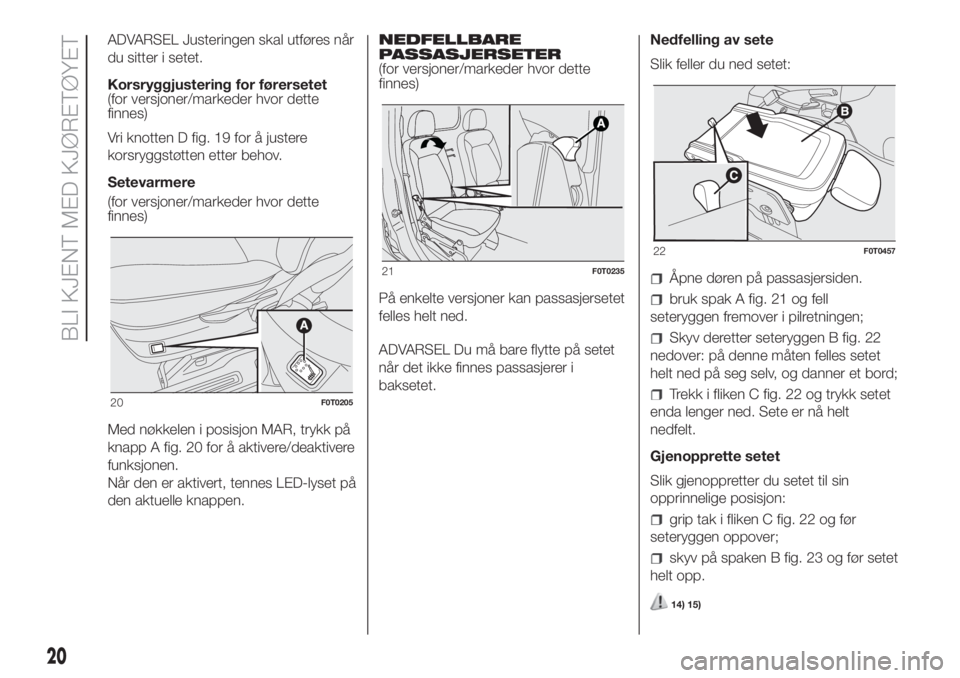

ADVARSEL Justeringen skal utføres når
du sitter i setet.
Korsryggjustering for førersetet
(for versjoner/markeder hvor dette
finnes)
Vri knotten D fig. 19 for å justere
korsryggstøtten etter behov.
Setevarmere
(for versjoner/markeder hvor dette
finnes)
Med nøkkelen i posisjon MAR, trykk på
knapp A fig. 20 for å aktivere/deaktivere
funksjonen.
Når den er aktivert, tennes LED-lyset på
den aktuelle knappen.NEDFELLBARE
PASSASJERSETER
(for versjoner/markeder hvor dette
finnes)
På enkelte versjoner kan passasjersetet
felles helt ned.
ADVARSEL Du må bare flytte på setet
når det ikke finnes passasjerer i
baksetet.Nedfelling av sete
Slik feller du ned setet:
Åpne døren på passasjersiden.
bruk spak A fig. 21 og fell
seteryggen fremover i pilretningen;
Skyv deretter seteryggen B fig. 22
nedover: på denne måten felles setet
helt ned på seg selv, og danner et bord;
Trekk i fliken C fig. 22 og trykk setet
enda lenger ned. Sete er nå helt
nedfelt.
Gjenopprette setet
Slik gjenoppretter du setet til sin
opprinnelige posisjon:
grip tak i fliken C fig. 22 og før
seteryggen oppover;
skyv på spaken B fig. 23 og før setet
helt opp.
14) 15)
20F0T0205
21F0T0235
22F0T0457
20
BLI KJENT MED KJØRETØYET

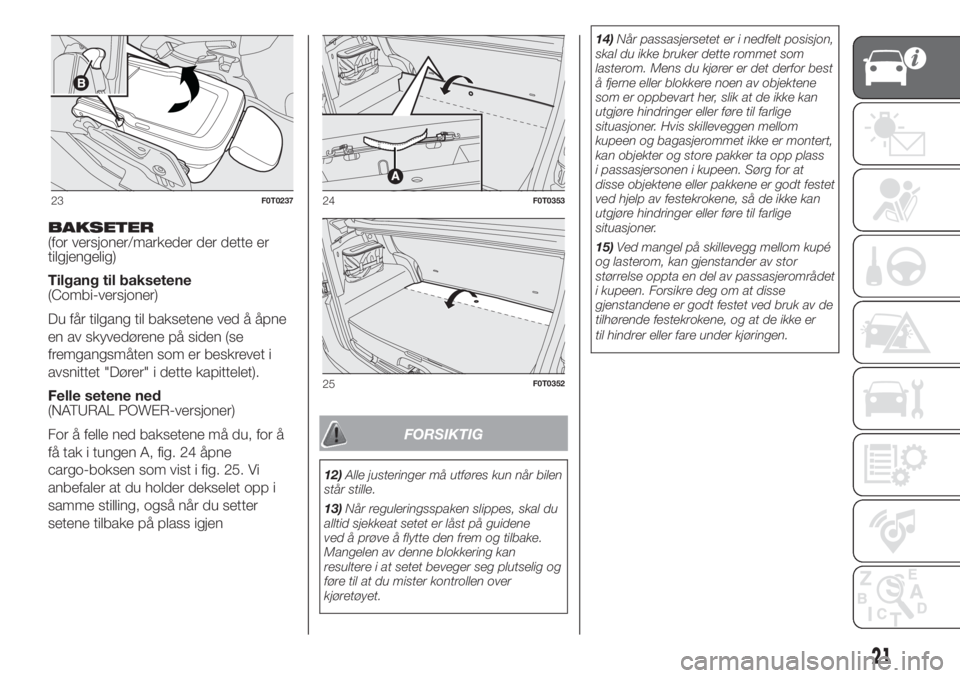

BAKSETER
(for versjoner/markeder der dette er
tilgjengelig)
Tilgang til baksetene
(Combi-versjoner)
Du får tilgang til baksetene ved å åpne
en av skyvedørene på siden (se
fremgangsmåten som er beskrevet i
avsnittet "Dører" i dette kapittelet).
Felle setene ned
(NATURAL POWER-versjoner)
For å felle ned baksetene må du, for å
få tak i tungen A, fig. 24 åpne
cargo-boksen som vist i fig. 25. Vi
anbefaler at du holder dekselet opp i
samme stilling, også når du setter
setene tilbake på plass igjen
FORSIKTIG
12)Alle justeringer må utføres kun når bilen
står stille.
13)Når reguleringsspaken slippes, skal du
alltid sjekkeat setet er låst på guidene
ved å prøve å flytte den frem og tilbake.
Mangelen av denne blokkering kan
resultere i at setet beveger seg plutselig og
føre til at du mister kontrollen over
kjøretøyet.14)Når passasjersetet er i nedfelt posisjon,
skal du ikke bruker dette rommet som
lasterom. Mens du kjører er det derfor best
å fjerne eller blokkere noen av objektene
som er oppbevart her, slik at de ikke kan
utgjøre hindringer eller føre til farlige
situasjoner. Hvis skilleveggen mellom
kupeen og bagasjerommet ikke er montert,
kan objekter og store pakker ta opp plass
i passasjersonen i kupeen. Sørg for at
disse objektene eller pakkene er godt festet
ved hjelp av festekrokene, så de ikke kan
utgjøre hindringer eller føre til farlige
situasjoner.
15)Ved mangel på skillevegg mellom kupé
og lasterom, kan gjenstander av stor
størrelse oppta en del av passasjerområdet
i kupeen. Forsikre deg om at disse
gjenstandene er godt festet ved bruk av de
tilhørende festekrokene, og at de ikke er
til hindrer eller fare under kjøringen.
23F0T023724F0T0353
25F0T0352
21

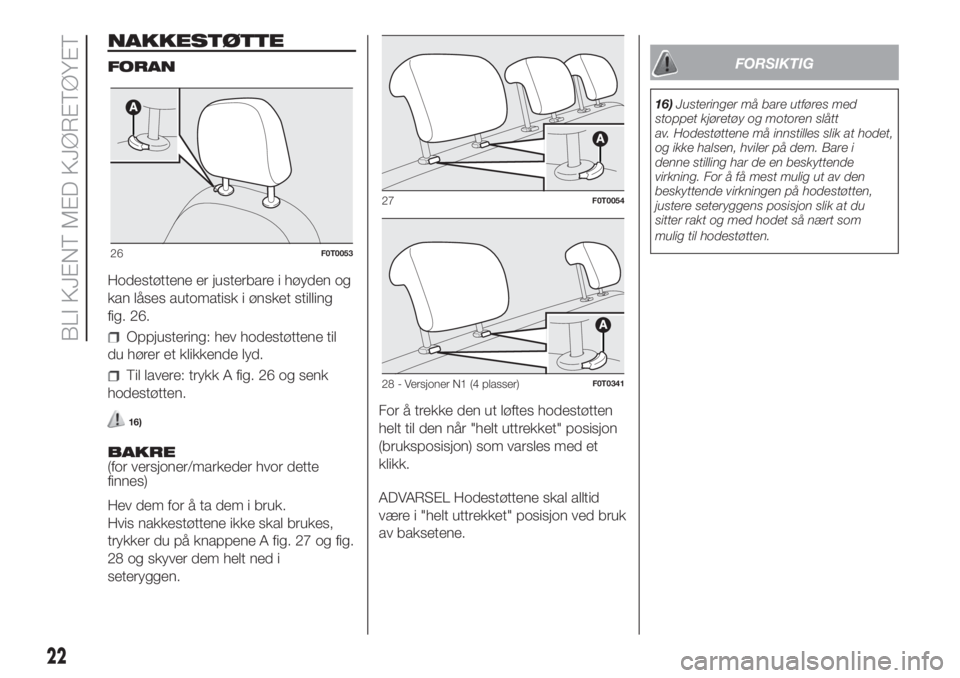

NAKKESTØTTE
FORAN
Hodestøttene er justerbare i høyden og
kan låses automatisk i ønsket stilling
fig. 26.
Oppjustering: hev hodestøttene til
du hører et klikkende lyd.
Til lavere: trykk A fig. 26 og senk
hodestøtten.
16)
BAKRE
(for versjoner/markeder hvor dette
finnes)
Hev dem for å ta dem i bruk.
Hvis nakkestøttene ikke skal brukes,
trykker du på knappene A fig. 27 og fig.
28 og skyver dem helt ned i
seteryggen.For å trekke den ut løftes hodestøtten
helt til den når "helt uttrekket" posisjon
(bruksposisjon) som varsles med et
klikk.
ADVARSEL Hodestøttene skal alltid
være i "helt uttrekket" posisjon ved bruk
av baksetene.
FORSIKTIG
16)Justeringer må bare utføres med
stoppet kjøretøy og motoren slått
av. Hodestøttene må innstilles slik at hodet,
og ikke halsen, hviler på dem. Bare i
denne stilling har de en beskyttende
virkning. For å få mest mulig ut av den
beskyttende virkningen på hodestøtten,
justere seteryggens posisjon slik at du
sitter rakt og med hodet så nært som
mulig til hodestøtten.
26F0T0053
27F0T0054
28 - Versjoner N1 (4 plasser)F0T0341
22
BLI KJENT MED KJØRETØYET

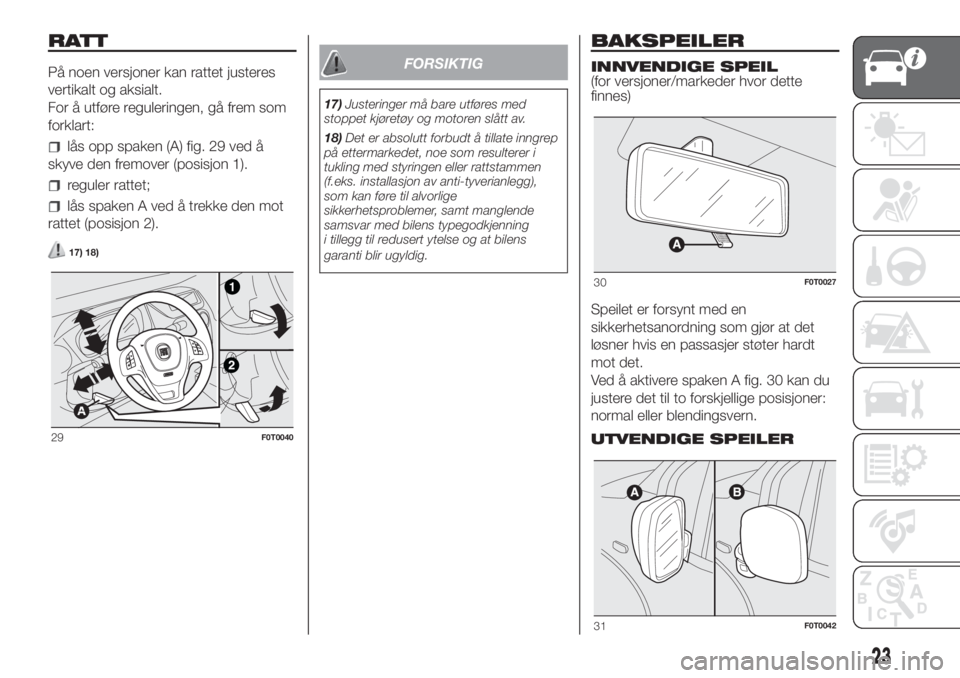

RATT
På noen versjoner kan rattet justeres
vertikalt og aksialt.
For å utføre reguleringen, gå frem som
forklart:
lås opp spaken (A) fig. 29 ved å
skyve den fremover (posisjon 1).
reguler rattet;
lås spaken A ved å trekke den mot
rattet (posisjon 2).
17) 18)
FORSIKTIG
17)Justeringer må bare utføres med
stoppet kjøretøy og motoren slått av.
18)Det er absolutt forbudt å tillate inngrep
på ettermarkedet, noe som resulterer i
tukling med styringen eller rattstammen
(f.eks. installasjon av anti-tyverianlegg),
som kan føre til alvorlige
sikkerhetsproblemer, samt manglende
samsvar med bilens typegodkjenning
i tillegg til redusert ytelse og at bilens
garanti blir ugyldig.
BAKSPEILER
INNVENDIGE SPEIL
(for versjoner/markeder hvor dette
finnes)
Speilet er forsynt med en
sikkerhetsanordning som gjør at det
løsner hvis en passasjer støter hardt
mot det.
Ved å aktivere spaken A fig. 30 kan du
justere det til to forskjellige posisjoner:
normal eller blendingsvern.
UTVENDIGE SPEILER
29F0T0040
30F0T0027
31F0T0042
23

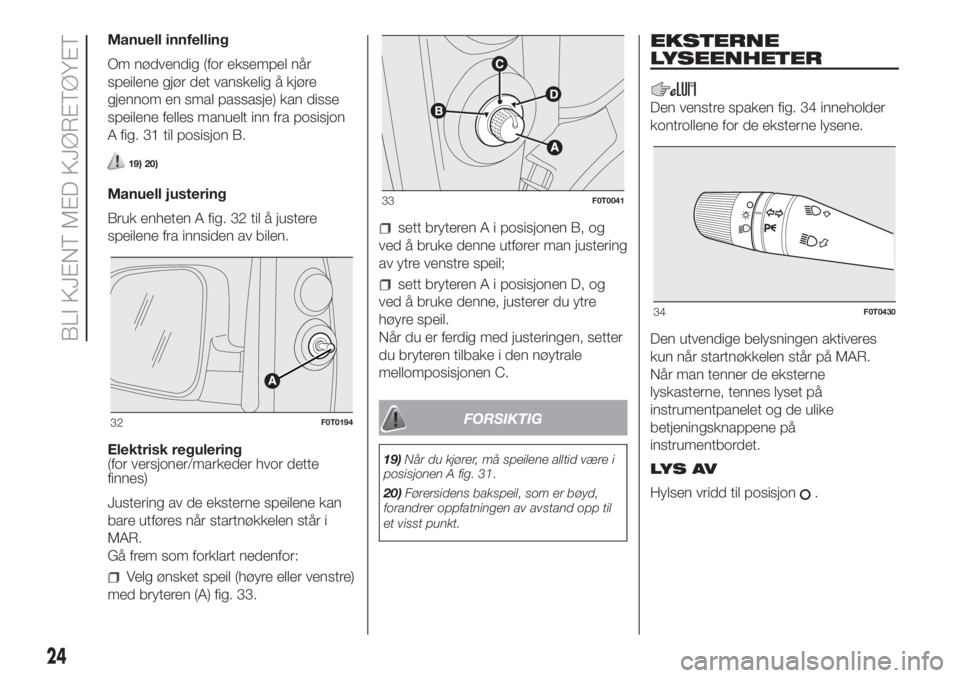

Manuell innfelling
Om nødvendig (for eksempel når
speilene gjør det vanskelig å kjøre
gjennom en smal passasje) kan disse
speilene felles manuelt inn fra posisjon
A fig. 31 til posisjon B.
19) 20)
Manuell justering
Bruk enheten A fig. 32 til å justere
speilene fra innsiden av bilen.
Elektrisk regulering
(for versjoner/markeder hvor dette
finnes)
Justering av de eksterne speilene kan
bare utføres når startnøkkelen står i
MAR.
Gå frem som forklart nedenfor:
Velg ønsket speil (høyre eller venstre)
med bryteren (A) fig. 33.
sett bryteren A i posisjonen B, og
ved å bruke denne utfører man justering
av ytre venstre speil;
sett bryteren A i posisjonen D, og
ved å bruke denne, justerer du ytre
høyre speil.
Når du er ferdig med justeringen, setter
du bryteren tilbake i den nøytrale
mellomposisjonen C.
FORSIKTIG
19)Når du kjører, må speilene alltid være i
posisjonen A fig. 31.
20)Førersidens bakspeil, som er bøyd,
forandrer oppfatningen av avstand opp til
et visst punkt.
EKSTERNE
LYSEENHETER
Den venstre spaken fig. 34 inneholder
kontrollene for de eksterne lysene.
Den utvendige belysningen aktiveres
kun når startnøkkelen står på MAR.
Når man tenner de eksterne
lyskasterne, tennes lyset på
instrumentpanelet og de ulike
betjeningsknappene på
instrumentbordet.
LY S AV
Hylsen vridd til posisjon
.
32F0T0194
33F0T0041
34F0T0430
24
BLI KJENT MED KJØRETØYET

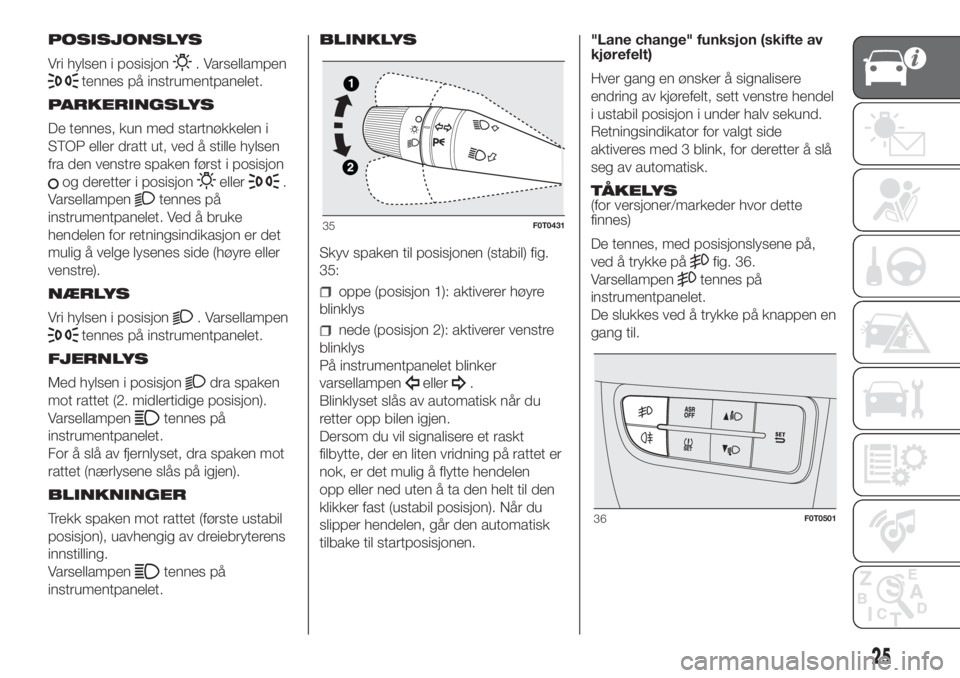

POSISJONSLYS
Vri hylsen i posisjon
. Varsellampen
tennes på instrumentpanelet.
PARKERINGSLYS
De tennes, kun med startnøkkelen i
STOP eller dratt ut, ved å stille hylsen
fra den venstre spaken først i posisjon
og deretter i posisjoneller.
Varsellampen
tennes på
instrumentpanelet. Ved å bruke
hendelen for retningsindikasjon er det
mulig å velge lysenes side (høyre eller
venstre).
NÆRLYS
Vri hylsen i posisjon
. Varsellampen
tennes på instrumentpanelet.
FJERNLYS
Med hylsen i posisjon
dra spaken
mot rattet (2. midlertidige posisjon).
Varsellampen
tennes på
instrumentpanelet.
For å slå av fjernlyset, dra spaken mot
rattet (nærlysene slås på igjen).
BLINKNINGER
Trekk spaken mot rattet (første ustabil
posisjon), uavhengig av dreiebryterens
innstilling.
Varsellampen
tennes på
instrumentpanelet.BLINKLYS
Skyv spaken til posisjonen (stabil) fig.
35:
oppe (posisjon 1): aktiverer høyre
blinklys
nede (posisjon 2): aktiverer venstre
blinklys
På instrumentpanelet blinker
varsellampen
eller.
Blinklyset slås av automatisk når du
retter opp bilen igjen.
Dersom du vil signalisere et raskt
filbytte, der en liten vridning på rattet er
nok, er det mulig å flytte hendelen
opp eller ned uten å ta den helt til den
klikker fast (ustabil posisjon). Når du
slipper hendelen, går den automatisk
tilbake til startposisjonen."Lane change" funksjon (skifte av
kjørefelt)
Hver gang en ønsker å signalisere
endring av kjørefelt, sett venstre hendel
i ustabil posisjon i under halv sekund.
Retningsindikator for valgt side
aktiveres med 3 blink, for deretter å slå
seg av automatisk.
TÅKELYS
(for versjoner/markeder hvor dette
finnes)
De tennes, med posisjonslysene på,
ved å trykke på
fig. 36.
Varsellampen
tennes på
instrumentpanelet.
De slukkes ved å trykke på knappen en
gang til.
35F0T0431
36F0T0501
25

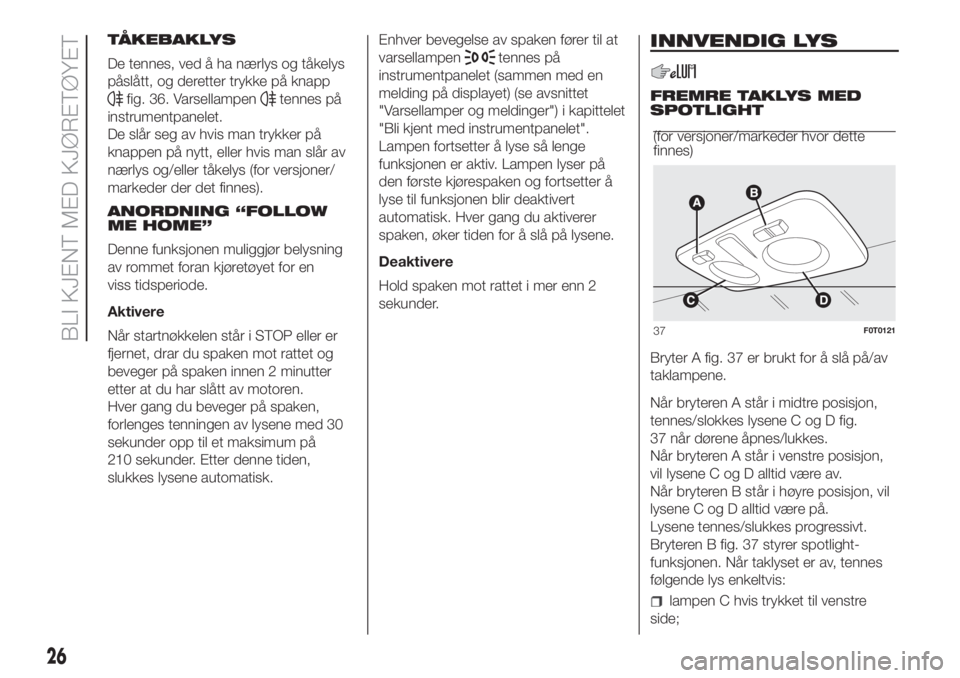

TÅKEBAKLYS
De tennes, ved å ha nærlys og tåkelys
påslått, og deretter trykke på knapp
fig. 36. Varsellampentennes på
instrumentpanelet.
De slår seg av hvis man trykker på
knappen på nytt, eller hvis man slår av
nærlys og/eller tåkelys (for versjoner/
markeder der det finnes).
ANORDNING “FOLLOW
ME HOME”
Denne funksjonen muliggjør belysning
av rommet foran kjøretøyet for en
viss tidsperiode.
Aktivere
Når startnøkkelen står i STOP eller er
fjernet, drar du spaken mot rattet og
beveger på spaken innen 2 minutter
etter at du har slått av motoren.
Hver gang du beveger på spaken,
forlenges tenningen av lysene med 30
sekunder opp til et maksimum på
210 sekunder. Etter denne tiden,
slukkes lysene automatisk.Enhver bevegelse av spaken fører til at
varsellampen
tennes på
instrumentpanelet (sammen med en
melding på displayet) (se avsnittet
"Varsellamper og meldinger") i kapittelet
"Bli kjent med instrumentpanelet".
Lampen fortsetter å lyse så lenge
funksjonen er aktiv. Lampen lyser på
den første kjørespaken og fortsetter å
lyse til funksjonen blir deaktivert
automatisk. Hver gang du aktiverer
spaken, øker tiden for å slå på lysene.
Deaktivere
Hold spaken mot rattet i mer enn 2
sekunder.INNVENDIG LYS
FREMRE TAKLYS MED
SPOTLIGHT
Bryter A fig. 37 er brukt for å slå på/av
taklampene.
Når bryteren A står i midtre posisjon,
tennes/slokkes lysene C og D fig.
37 når dørene åpnes/lukkes.
Når bryteren A står i venstre posisjon,
vil lysene C og D alltid være av.
Når bryteren B står i høyre posisjon, vil
lysene C og D alltid være på.
Lysene tennes/slukkes progressivt.
Bryteren B fig. 37 styrer spotlight-
funksjonen. Når taklyset er av, tennes
følgende lys enkeltvis:
lampen C hvis trykket til venstre
side;(for versjoner/markeder hvor dette
finnes)
37F0T0121
26
BLI KJENT MED KJØRETØYET

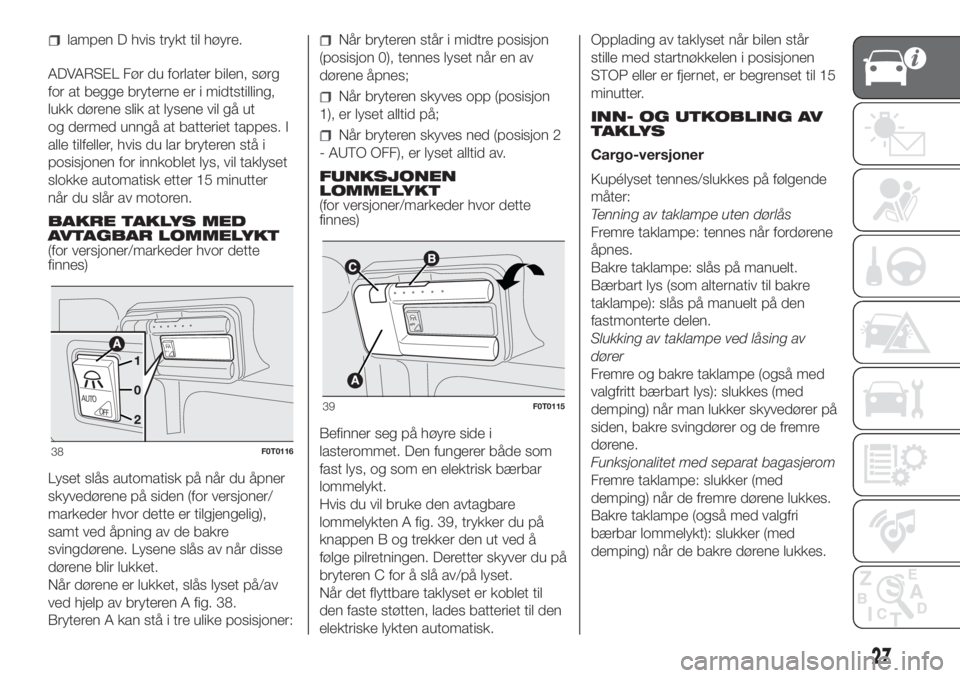

lampen D hvis trykt til høyre.
ADVARSEL Før du forlater bilen, sørg
for at begge bryterne er i midtstilling,
lukk dørene slik at lysene vil gå ut
og dermed unngå at batteriet tappes. I
alle tilfeller, hvis du lar bryteren stå i
posisjonen for innkoblet lys, vil taklyset
slokke automatisk etter 15 minutter
når du slår av motoren.
BAKRE TAKLYS MED
AVTAGBAR LOMMELYKT
(for versjoner/markeder hvor dette
finnes)
Lyset slås automatisk på når du åpner
skyvedørene på siden (for versjoner/
markeder hvor dette er tilgjengelig),
samt ved åpning av de bakre
svingdørene. Lysene slås av når disse
dørene blir lukket.
Når dørene er lukket, slås lyset på/av
ved hjelp av bryteren A fig. 38.
Bryteren A kan stå i tre ulike posisjoner:Når bryteren står i midtre posisjon
(posisjon 0), tennes lyset når en av
dørene åpnes;
Når bryteren skyves opp (posisjon
1), er lyset alltid på;
Når bryteren skyves ned (posisjon 2
- AUTO OFF), er lyset alltid av.
FUNKSJONEN
LOMMELYKT
(for versjoner/markeder hvor dette
finnes)
Befinner seg på høyre side i
lasterommet. Den fungerer både som
fast lys, og som en elektrisk bærbar
lommelykt.
Hvis du vil bruke den avtagbare
lommelykten A fig. 39, trykker du på
knappen B og trekker den ut ved å
følge pilretningen. Deretter skyver du på
bryteren C for å slå av/på lyset.
Når det flyttbare taklyset er koblet til
den faste støtten, lades batteriet til den
elektriske lykten automatisk.Opplading av taklyset når bilen står
stille med startnøkkelen i posisjonen
STOP eller er fjernet, er begrenset til 15
minutter.
INN- OG UTKOBLING AV
TAKLYS
Cargo-versjoner
Kupélyset tennes/slukkes på følgende
måter:
Tenning av taklampe uten dørlås
Fremre taklampe: tennes når fordørene
åpnes.
Bakre taklampe: slås på manuelt.
Bærbart lys (som alternativ til bakre
taklampe): slås på manuelt på den
fastmonterte delen.
Slukking av taklampe ved låsing av
dører
Fremre og bakre taklampe (også med
valgfritt bærbart lys): slukkes (med
demping) når man lukker skyvedører på
siden, bakre svingdører og de fremre
dørene.
Funksjonalitet med separat bagasjerom
Fremre taklampe: slukker (med
demping) når de fremre dørene lukkes.
Bakre taklampe (også med valgfri
bærbar lommelykt): slukker (med
demping) når de bakre dørene lukkes.
AUTO
AUTOOFF
38F0T0116
A
UT
O
39F0T0115
27

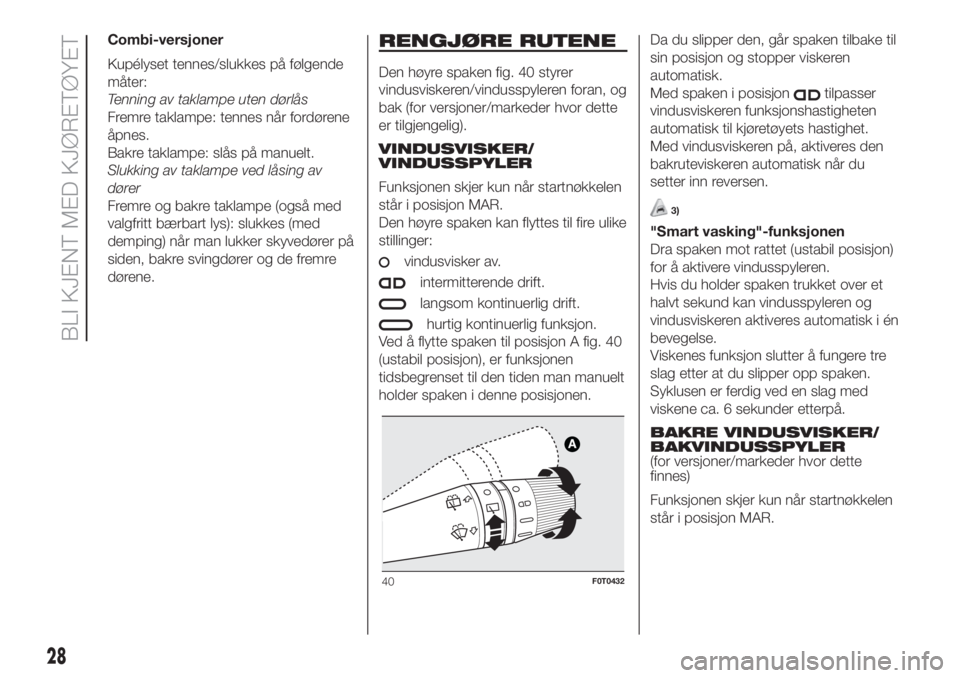

Combi-versjoner
Kupélyset tennes/slukkes på følgende
måter:
Tenning av taklampe uten dørlås
Fremre taklampe: tennes når fordørene
åpnes.
Bakre taklampe: slås på manuelt.
Slukking av taklampe ved låsing av
dører
Fremre og bakre taklampe (også med
valgfritt bærbart lys): slukkes (med
demping) når man lukker skyvedører på
siden, bakre svingdører og de fremre
dørene.RENGJØRE RUTENE
Den høyre spaken fig. 40 styrer
vindusviskeren/vindusspyleren foran, og
bak (for versjoner/markeder hvor dette
er tilgjengelig).
VINDUSVISKER/
VINDUSSPYLER
Funksjonen skjer kun når startnøkkelen
står i posisjon MAR.
Den høyre spaken kan flyttes til fire ulike
stillinger:
vindusvisker av.
intermitterende drift.
langsom kontinuerlig drift.
hurtig kontinuerlig funksjon.
Ved å flytte spaken til posisjon A fig. 40
(ustabil posisjon), er funksjonen
tidsbegrenset til den tiden man manuelt
holder spaken i denne posisjonen.Da du slipper den, går spaken tilbake til
sin posisjon og stopper viskeren
automatisk.
Med spaken i posisjon
tilpasser
vindusviskeren funksjonshastigheten
automatisk til kjøretøyets hastighet.
Med vindusviskeren på, aktiveres den
bakruteviskeren automatisk når du
setter inn reversen.
3)
"Smart vasking"-funksjonen
Dra spaken mot rattet (ustabil posisjon)
for å aktivere vindusspyleren.
Hvis du holder spaken trukket over et
halvt sekund kan vindusspyleren og
vindusviskeren aktiveres automatisk i én
bevegelse.
Viskenes funksjon slutter å fungere tre
slag etter at du slipper opp spaken.
Syklusen er ferdig ved en slag med
viskene ca. 6 sekunder etterpå.
BAKRE VINDUSVISKER/
BAKVINDUSSPYLER
(for versjoner/markeder hvor dette
finnes)
Funksjonen skjer kun når startnøkkelen
står i posisjon MAR.
40F0T0432
28
BLI KJENT MED KJØRETØYET
