Vaihda lamppu seuraavasti:
paina linssiä A kuva 145 niin, että
sisäjousi B kuva 146 painuu ja irrota
sitten ryhmä ulospäin
kierrä lampunpidintä C vastapäivään,
irrota paineella asetettu lamppu D ja
vaihda se;
asenna lampunpidin C linssiin
kääntämällä myötäpäivään
asenna ryhmä takaisin ja varmista,
että sisäinen jousi B napsahtaa kiinni.SUMUVALOT
(tietyissä versioissa/markkina-alueilla)
VAROITUS Sumuvalojen vaihtamista
varten käänny Fiat-palveluverkoston
puoleen.
TAKAVALORYHMÄT
Takavaloryhmä sisältää seisontavalot,
suuntavilkut, peruutusvalon/
takasumuvalon ja jarruvalon (seis).
Valoryhmiin päästään seuraavalla
tavalla:
avaa takaovet;
ruuvaa auki ruuvit A kuva 147
päästäksesi käsiksi valoryhmään B
kuva 148
irrota liitin C kuva 148.
145F0T0097
146F0T0098
148F0T0100
147F0T0099
129

Lamppujen sijainti valoryhmässä kuva
149 ja kuva 150 on seuraava:
AJarruvalot;
BSuuntavilkut;
CPeruutusvalot;
DSeisontavalot/takasumuvalot.
Lamppuihin päästään käsiksi vetämällä
ulospäin 5 siivekettä E kuva 149.3. JARRUVALOT
Pariovilla varustetut mallit
Kolmannen jarruvalon kuva 151
vaihtamiseksi on käännyttävä
Fiat-palveluverkoston puoleen.REKISTERIKILVEN VALOT
Vaihda lamput A kuva 152 seuraavasti:
irrota pitosiivekkeet nuolen
osoittamissa kohdissa ja irrota
lampunkannatin;
käännä lampunpidintä B kuva 153
vastapäivään ja irrota sitten lamppu C.
149F0T0101
150F0T0102
151F0T0103
152F0T0104
153F0T0105
130
HÄTÄTILANTEET

SISÄLAMPUN
VAIHTAMINEN
Katso lampun tyyppi ja teho
kappaleesta "Lampun vaihtaminen".
KATTOLAMPPU EDESSÄ
Kattovalo, läpinäkyvä suojus
keinuva
Lampun vaihtamiseksi toimi
seuraavasti:
irrota kattolamppu A kuva 154
nuolilla osoitetuista kohdista;
avaa suojus B kuva 155 ohjeen
mukaan;
vaihda lamppu C kuva 155
irrottamalla se sivukoskettimista, vaihda
tilalle uusi lamppu ja varmista oikea
kiinnitys koskettimiin;
sulje suojus ja kiinnitä valo paikalleen
varmistaen, että se lukittuu paikalleen.Kattovalo kohdevaloilla
(tietyissä versioissa/markkina-alueilla)
Lampun vaihtamiseksi toimi
seuraavasti:
irrota nuolilla osoitetuista kohdista ja
poista kattovalo A kuva 156;
avaa suojaluukku B kuva 157;
vaihda lamput C vapauttaen ne
sivukoskettimista ja varmistaen, että
uudet lamput lukkiutuvat oikein itse
koskettimien väliin;
sulje luukku B kuva 157 ja kiinnitä
kattovalo A kuva 156 sen asennustilaan
varmistaen kunnollinen lukkiutuminen.
TAKAKATTOVALO
Cargo-versiot
Vaihda lamppu seuraavasti:
irrota kattolamppu A kuva 158
nuolilla osoitetuista kohdista;
avaa suojus B kuva 159 ohjeen
mukaan;
154F0T0106
155F0T0458
156F0T0143
157F0T0144
158F0T0107
131

vaihda lamppu C kuva 159
irrottamalla se sivukoskettimista, vaihda
tilalle uusi lamppu ja varmista oikea
kiinnitys koskettimiin;
sulje suojus B kuva 159 ja kiinnitä
valo paikalleen varmistaen, että se
lukittuu paikalleen.
sulje suojus B ja kiinnitä valo
paikalleen varmistaen, että se lukittuu
paikalleen.Combi-versiot
Vaihda lamppu seuraavasti:
paina painiketta A kuva 160 ja irrota
kattovalaisin B;
irrota kattolamppu nuolilla
osoitetuista kohdista;
vaihda lamppu C kuva 161
vapauttaen se sivukoskettimista
varmistaen, että uusi lamppu on oikein
lukittu itse koskettimien väliin;
SULAKKEIDEN
VAIHTO
YLEISTÄ
128) 129) 130) 131) 132)
31)
Sulakkeet suojaavat sähköjärjestelmää
aktivoitumalla toimintahäiriön
esiintyessä tai järjestelmää
väärinkäyttäessä.
Kun jokin laite ei toimi, tarkista
vastaavan suojasulakkeen toiminta:
johtimessa A kuva 162 ei saa olla
katkoksia.
Mikäli katkoksia löytyy, palanut sulake
on vaihdettava ampeeriluvultaan
samanlaiseen sulakkeeseen (saman
värinen).
B ehjä sulake.
C katkenneen johtimen omaava sulake.
Sulakkeen vaihtoa varten käytä pihtejä
D, jotka sijaitsevat työkalulaukussa
tai Fix&Go -pakkauksessa (tietyissä
versioissa/markkina-alueilla).
Suojasulakkeen tunnistamiseksi tutustu
seuraavilla sivuilla esitettäviin
taulukoihin.
159F0T0458
A
U
T
O
160F0T0108
A
U
T
O
161F0T0109
132
HÄTÄTILANTEET

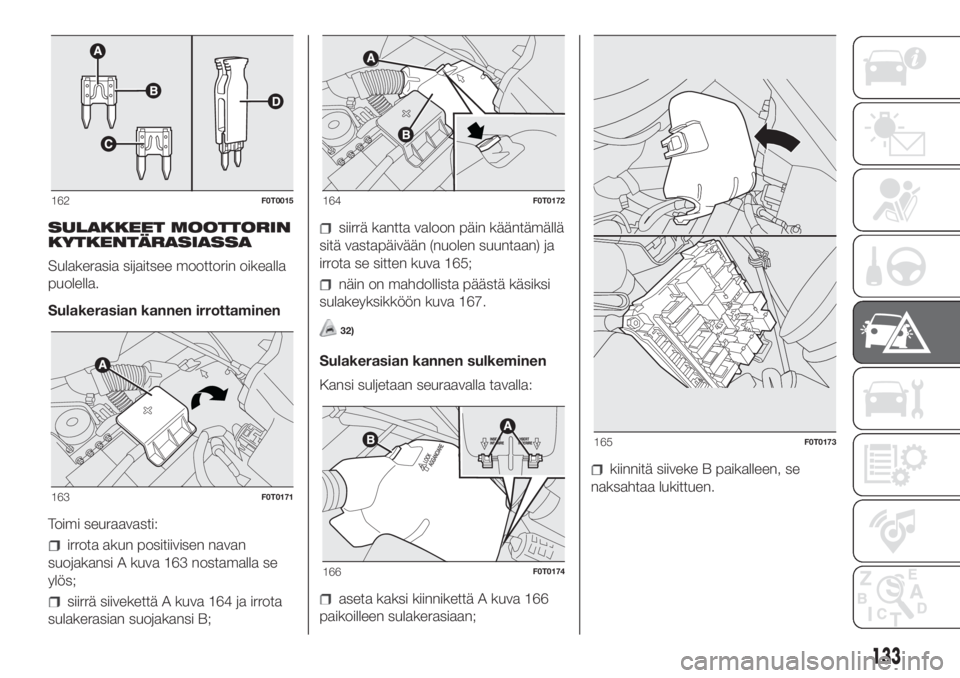

SULAKKEET MOOTTORIN
KYTKENTÄRASIASSA
Sulakerasia sijaitsee moottorin oikealla
puolella.
Sulakerasian kannen irrottaminen
Toimi seuraavasti:
irrota akun positiivisen navan
suojakansi A kuva 163 nostamalla se
ylös;
siirrä siivekettä A kuva 164 ja irrota
sulakerasian suojakansi B;
siirrä kantta valoon päin kääntämällä
sitä vastapäivään (nuolen suuntaan) ja
irrota se sitten kuva 165;
näin on mahdollista päästä käsiksi
sulakeyksikköön kuva 167.
32)
Sulakerasian kannen sulkeminen
Kansi suljetaan seuraavalla tavalla:
aseta kaksi kiinnikettä A kuva 166
paikoilleen sulakerasiaan;
kiinnitä siiveke B paikalleen, se
naksahtaa lukittuen.
162F0T0015
163F0T0171
164F0T0172
166F0T0174
165F0T0173
133

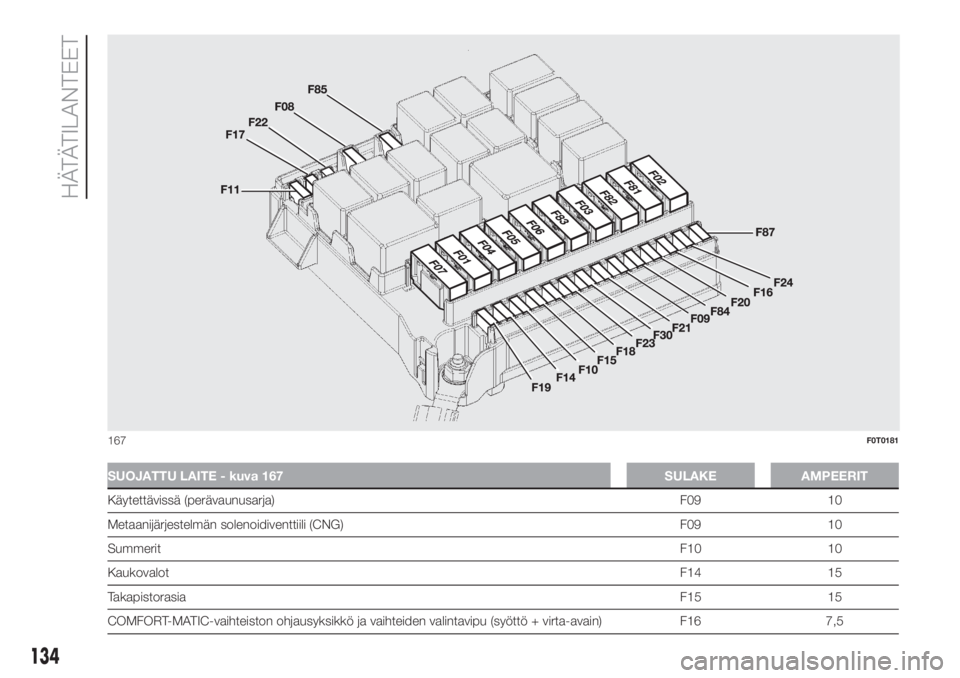

SUOJATTU LAITE - kuva 167 SULAKE AMPEERIT
Käytettävissä (perävaunusarja) F09 10
Metaanijärjestelmän solenoidiventtiili (CNG) F09 10
SummeritF10 10
KaukovalotF14 15
TakapistorasiaF15 15
COMFORT-MATIC-vaihteiston ohjausyksikkö ja vaihteiden valintavipu (syöttö + virta-avain) F16 7,5
167F0T0181
134
HÄTÄTILANTEET

SUOJATTU LAITE - kuva 167 SULAKE AMPEERIT
Ilmastointilaitteen kompressori F19 7,5
Lämmitetty takalasi/Peilien jäänpoistimet F20 30
PolttoainepumppuF21 15
SumuvalotF08 15
COMFORT-MATIC-pumpun syöttö (+ akku) F82 30
COMFORT-MATIC-vaihteiston ohjausyksikkö (syöttö + akku) F84 15
Savukkeensytytin/Matkustamon pistorasiat/Lämmitetyt istuimet/USB APO F85 30
Akun lataustilan anturi IBS Start&Stop-järjestelmälle (versiot 1.3 Multijet Euro 6 Start&Stop) F87 5
135

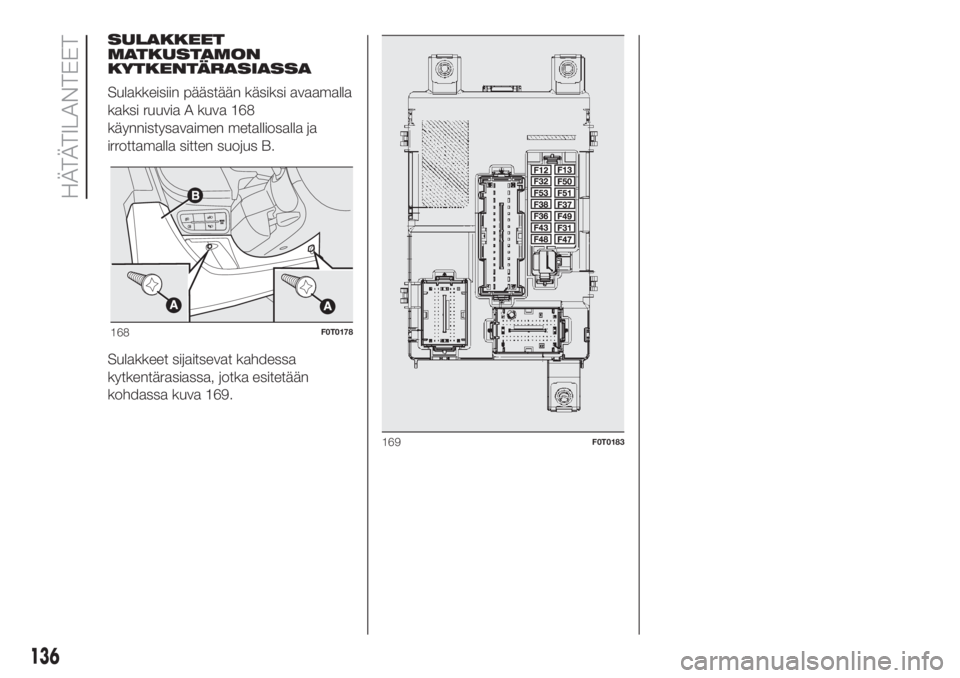

SULAKKEET
MATKUSTAMON
KYTKENTÄRASIASSA
Sulakkeisiin päästään käsiksi avaamalla
kaksi ruuvia A kuva 168
käynnistysavaimen metalliosalla ja
irrottamalla sitten suojus B.
Sulakkeet sijaitsevat kahdessa
kytkentärasiassa, jotka esitetään
kohdassa kuva 169.
168F0T0178
169F0T0183
136
HÄTÄTILANTEET

SUOJATTU LAITE - kuva 169 SULAKE AMPEERIT
Lähivalo (matkustajan puoli)
F12(*)7,5
Lähivalo (kuljettajan puoli)/Valojen oikea suuntaus F13
7,5 / 5
(*)
INT/A käämit rele SCMF31 5
Ajastettu sisävalaistus
F32
(*)7,5
Solmu Radio/Yksikkö
Bluetooth®/SolmuBlue&Me™/EOBD-järjestelmän
vianmäärityspistorasia/Tilavuuteen perustuvien hälytysten keskus/Hälytysäänimerkin kes-
kusF36 10
Solmu mittaritaulu/Jarruvalojen ohjaus (NA) F37 5
Ovien/tavaratilan lukkojen käyttölaite
(*)F38 20
Tuulilasin/takalasin kaksisuuntainen pumppu F43 15
Etuikkunan nostin (kuljettajan puoli)
(*)F47 20
Etuikkunan nostin (matkustajan puoli)
(*)F48 20
Hallintalaitteiden valaistus/Pysäköintianturien keskus/Ulkopuolisten peilien hallinta/
Tilavuuteen perustuvien hälytysten keskusF49 5
INT solmu Radio/ Yksikkö
Bluetooth®/SolmuBlue&Me™/ ulkopuolisten sähkötoimisten
peilien siirto/Kytkimen kytkin/
Jarruvalojen hallinta (NC)F51 7,5
Solmu mittaritauluF53 5
Ulkopeilien jäänpoistimetF41 7,5
SaatavillaF45 -
SaatavillaF46 -
SaatavillaF90 -
SaatavillaF91 -
SaatavillaF92 -
(*)Tietyt versiot/markkina-alueet
137

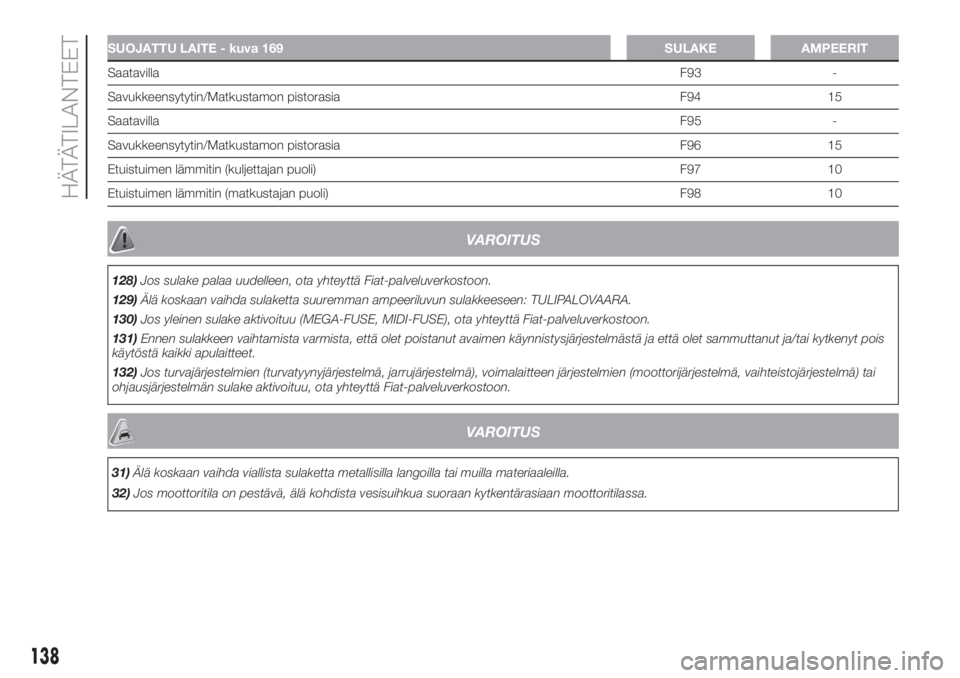

SUOJATTU LAITE - kuva 169 SULAKE AMPEERIT
SaatavillaF93 -
Savukkeensytytin/Matkustamon pistorasia F94 15
SaatavillaF95 -
Savukkeensytytin/Matkustamon pistorasia F96 15
Etuistuimen lämmitin (kuljettajan puoli) F97 10
Etuistuimen lämmitin (matkustajan puoli) F98 10
VAROITUS
128)Jos sulake palaa uudelleen, ota yhteyttä Fiat-palveluverkostoon.
129)Älä koskaan vaihda sulaketta suuremman ampeeriluvun sulakkeeseen: TULIPALOVAARA.
130)Jos yleinen sulake aktivoituu (MEGA-FUSE, MIDI-FUSE), ota yhteyttä Fiat-palveluverkostoon.
131)Ennen sulakkeen vaihtamista varmista, että olet poistanut avaimen käynnistysjärjestelmästä ja että olet sammuttanut ja/tai kytkenyt pois
käytöstä kaikki apulaitteet.
132)Jos turvajärjestelmien (turvatyynyjärjestelmä, jarrujärjestelmä), voimalaitteen järjestelmien (moottorijärjestelmä, vaihteistojärjestelmä) tai
ohjausjärjestelmän sulake aktivoituu, ota yhteyttä Fiat-palveluverkostoon.
VAROITUS
31)Älä koskaan vaihda viallista sulaketta metallisilla langoilla tai muilla materiaaleilla.
32)Jos moottoritila on pestävä, älä kohdista vesisuihkua suoraan kytkentärasiaan moottoritilassa.
