FIAT FIORINO 2019 Notice d'entretien (in French)

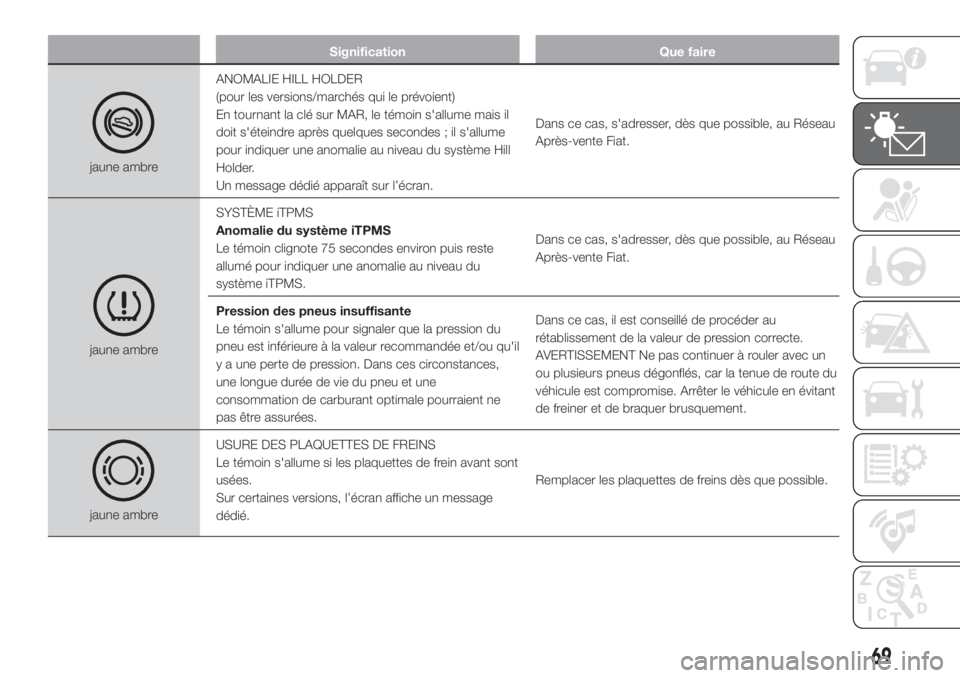

Signification Que faire
jaune ambreANOMALIE HILL HOLDER
(pour les versions/marchés qui le prévoient)
En tournant la clé sur MAR, le témoin s'allume mais il
doit s'éteindre après quelques secondes ; il s'allume
pour indiquer une anomalie au niveau du système Hill
Holder.
Un message dédié apparaît sur l’écran.Dans ce cas, s'adresser, dès que possible, au Réseau
Après-vente Fiat.
jaune ambreSYSTÈME iTPMS
Anomalie du système iTPMS
Le témoin clignote 75 secondes environ puis reste
allumé pour indiquer une anomalie au niveau du
système iTPMS.Dans ce cas, s'adresser, dès que possible, au Réseau
Après-vente Fiat.
Pression des pneus insuffisante
Le témoin s'allume pour signaler que la pression du
pneu est inférieure à la valeur recommandée et/ou qu'il
y a une perte de pression. Dans ces circonstances,
une longue durée de vie du pneu et une
consommation de carburant optimale pourraient ne
pas être assurées.Dans ce cas, il est conseillé de procéder au
rétablissement de la valeur de pression correcte.
AVERTISSEMENT Ne pas continuer à rouler avec un
ou plusieurs pneus dégonflés, car la tenue de route du
véhicule est compromise. Arrêter le véhicule en évitant
de freiner et de braquer brusquement.
jaune ambreUSURE DES PLAQUETTES DE FREINS
Le témoin s'allume si les plaquettes de frein avant sont
usées.
Sur certaines versions, l’écran affiche un message
dédié.Remplacer les plaquettes de freins dès que possible.
69

Signification Que faire

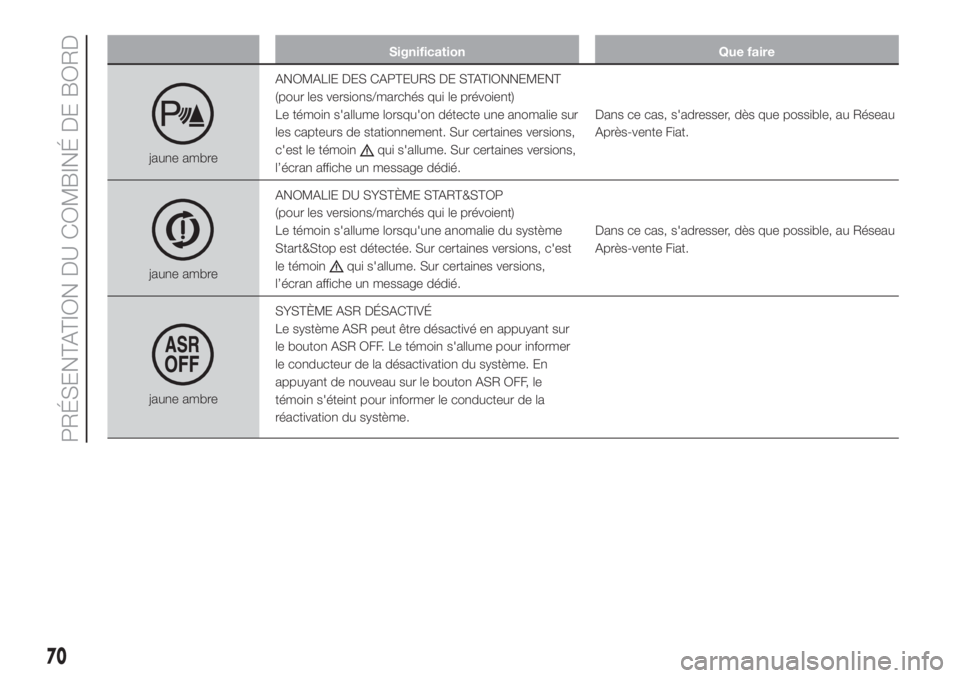

jaune ambreANOMALIE DES CAPTEURS DE STATIONNEMENT
(pour les versions/marchés qui le prévoient)
Le témoin s'allume lorsqu'on détecte une anomalie sur
les capteurs de stationnement. Sur certaines versions,
c'est le témoinqui s'allume. Sur certaines versions,
l’écran affiche un message dédié.Dans ce cas, s'adresser, dès que possible, au Réseau
Après-vente Fiat.
jaune ambreANOMALIE DU SYSTÈME START&STOP
(pour les versions/marchés qui le prévoient)
Le témoin s'allume lorsqu'une anomalie du système
Start&Stop est détectée. Sur certaines versions, c'est
le témoinqui s'allume. Sur certaines versions,
l’écran affiche un message dédié.Dans ce cas, s'adresser, dès que possible, au Réseau
Après-vente Fiat.
jaune ambreSYSTÈME ASR DÉSACTIVÉ
Le système ASR peut être désactivé en appuyant sur
le bouton ASR OFF. Le témoin s'allume pour informer
le conducteur de la désactivation du système. En
appuyant de nouveau sur le bouton ASR OFF, le
témoin s'éteint pour informer le conducteur de la
réactivation du système.
70

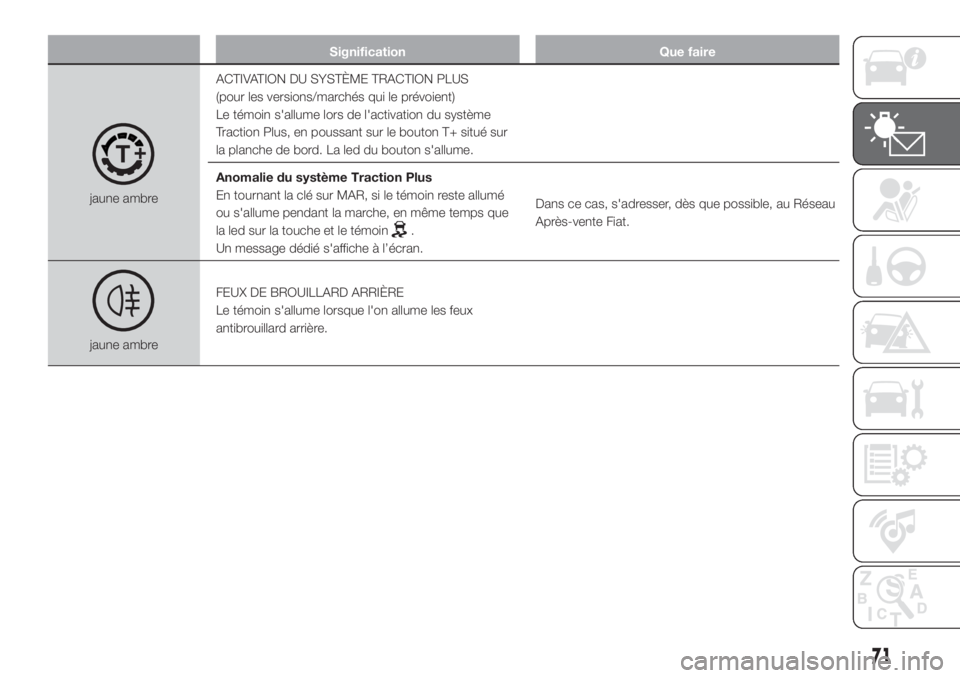

PRÉSENTATION DU COMBINÉ DE BORD

Signification Que faire
jaune ambreACTIVATION DU SYSTÈME TRACTION PLUS
(pour les versions/marchés qui le prévoient)
Le témoin s'allume lors de l'activation du système
Traction Plus, en poussant sur le bouton T+ situé sur
la planche de bord. La led du bouton s'allume.
Anomalie du système Traction Plus
En tournant la clé sur MAR, si le témoin reste allumé
ou s'allume pendant la marche, en même temps que
la led sur la touche et le témoin
.
Un message dédié s'affiche à l’écran.Dans ce cas, s'adresser, dès que possible, au Réseau
Après-vente Fiat.
jaune ambreFEUX DE BROUILLARD ARRIÈRE
Le témoin s'allume lorsque l'on allume les feux
antibrouillard arrière.
71

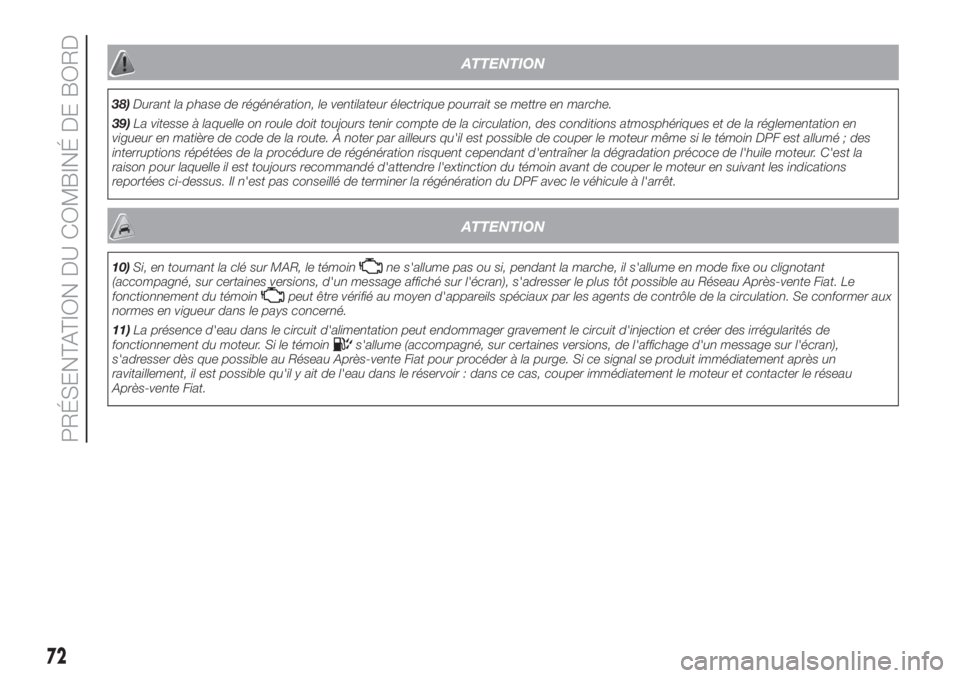

ATTENTION
38)Durant la phase de régénération, le ventilateur électrique pourrait se mettre en marche.
39)La vitesse à laquelle on roule doit toujours tenir compte de la circulation, des conditions atmosphériques et de la réglementation en
vigueur en matière de code de la route. À noter par ailleurs qu'il est possible de couper le moteur même si le témoin DPF est allumé ; des
interruptions répétées de la procédure de régénération risquent cependant d'entraîner la dégradation précoce de l'huile moteur. C'est la
raison pour laquelle il est toujours recommandé d'attendre l'extinction du témoin avant de couper le moteur en suivant les indications
reportées ci-dessus. Il n'est pas conseillé de terminer la régénération du DPF avec le véhicule à l'arrêt.
ATTENTION
10)Si, en tournant la clé sur MAR, le témoinne s'allume pas ou si, pendant la marche, il s'allume en mode fixe ou clignotant
(accompagné, sur certaines versions, d'un message affiché sur l'écran), s'adresser le plus tôt possible au Réseau Après-vente Fiat. Le
fonctionnement du témoin
peut être vérifié au moyen d'appareils spéciaux par les agents de contrôle de la circulation. Se conformer aux
normes en vigueur dans le pays concerné.
11)La présence d'eau dans le circuit d'alimentation peut endommager gravement le circuit d'injection et créer des irrégularités de
fonctionnement du moteur. Si le témoin
s'allume (accompagné, sur certaines versions, de l'affichage d'un message sur l'écran),
s'adresser dès que possible au Réseau Après-vente Fiat pour procéder à la purge. Si ce signal se produit immédiatement après un
ravitaillement, il est possible qu'il y ait de l'eau dans le réservoir : dans ce cas, couper immédiatement le moteur et contacter le réseau
Après-vente Fiat.
72
PRÉSENTATION DU COMBINÉ DE BORD

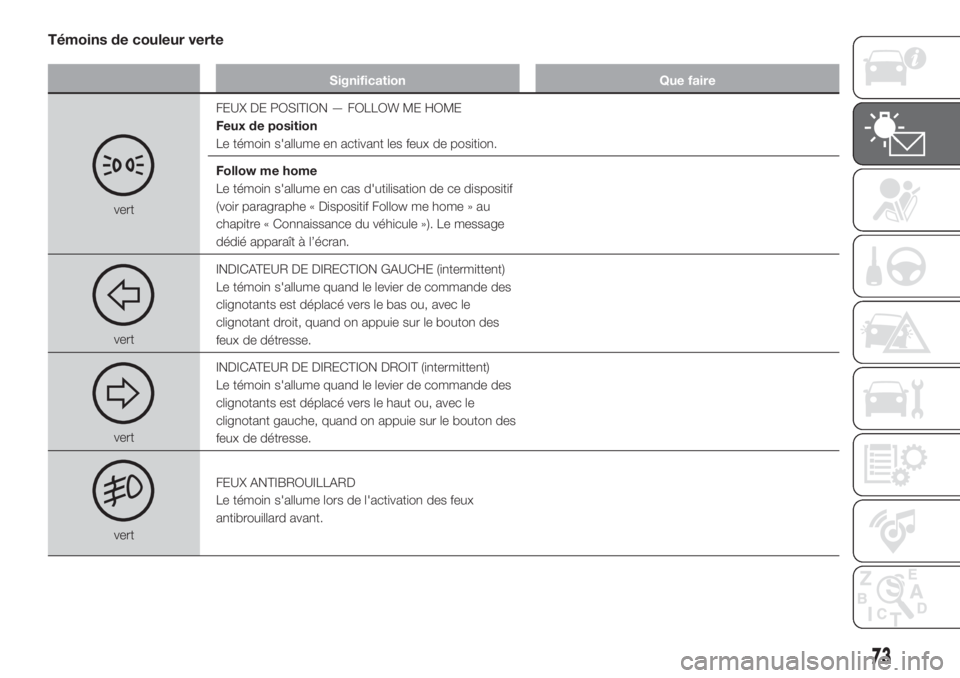

Témoins de couleur verte
Signification Que faire
vertFEUX DE POSITION — FOLLOW ME HOME
Feux de position
Le témoin s'allume en activant les feux de position.
Follow me home
Le témoin s'allume en cas d'utilisation de ce dispositif
(voir paragraphe « Dispositif Follow me home » au
chapitre « Connaissance du véhicule »). Le message
dédié apparaît à l’écran.
vertINDICATEUR DE DIRECTION GAUCHE (intermittent)
Le témoin s'allume quand le levier de commande des
clignotants est déplacé vers le bas ou, avec le
clignotant droit, quand on appuie sur le bouton des
feux de détresse.
vertINDICATEUR DE DIRECTION DROIT (intermittent)
Le témoin s'allume quand le levier de commande des
clignotants est déplacé vers le haut ou, avec le
clignotant gauche, quand on appuie sur le bouton des
feux de détresse.
vertFEUX ANTIBROUILLARD
Le témoin s'allume lors de l'activation des feux
antibrouillard avant.
73

Signification Que faire

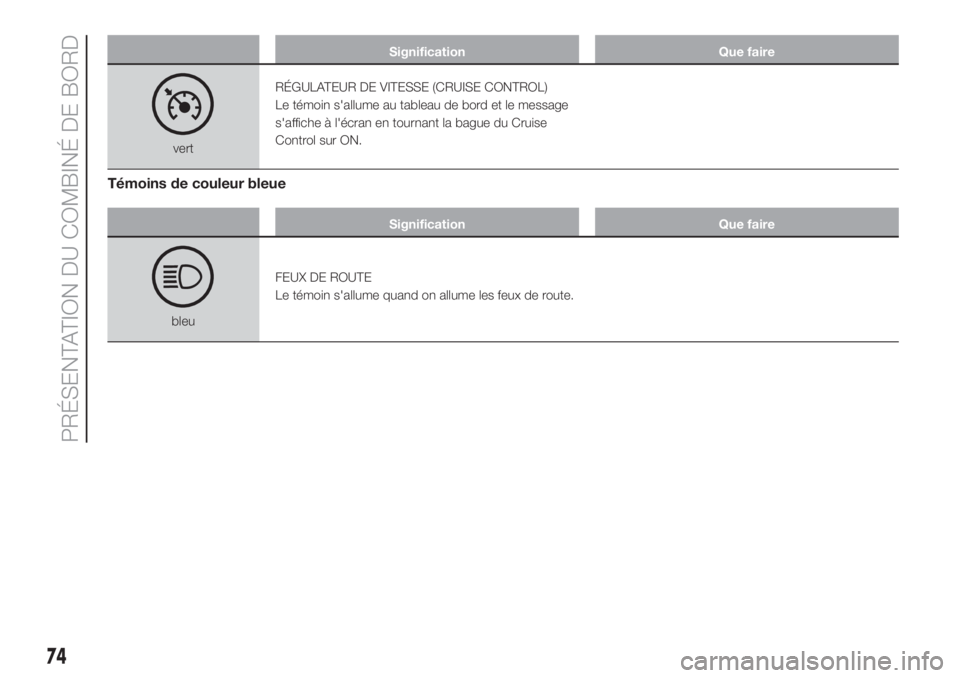

vertRÉGULATEUR DE VITESSE (CRUISE CONTROL)
Le témoin s'allume au tableau de bord et le message
s'affiche à l'écran en tournant la bague du Cruise
Control sur ON.
Témoins de couleur bleue
Signification Que faire
bleuFEUX DE ROUTE
Le témoin s'allume quand on allume les feux de route.
74
PRÉSENTATION DU COMBINÉ DE BORD

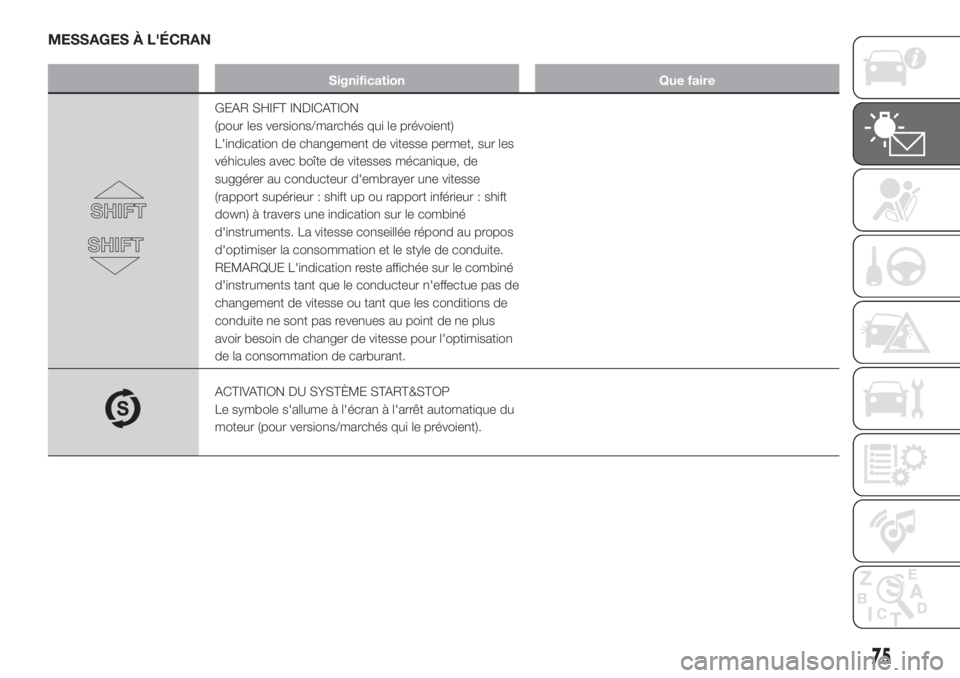

MESSAGES À L'ÉCRAN
Signification Que faire
GEAR SHIFT INDICATION
(pour les versions/marchés qui le prévoient)
L'indication de changement de vitesse permet, sur les
véhicules avec boîte de vitesses mécanique, de
suggérer au conducteur d'embrayer une vitesse
(rapport supérieur : shift up ou rapport inférieur : shift
down) à travers une indication sur le combiné
d'instruments. La vitesse conseillée répond au propos
d'optimiser la consommation et le style de conduite.
REMARQUE L'indication reste affichée sur le combiné
d'instruments tant que le conducteur n'effectue pas de
changement de vitesse ou tant que les conditions de
conduite ne sont pas revenues au point de ne plus
avoir besoin de changer de vitesse pour l'optimisation
de la consommation de carburant.
ACTIVATION DU SYSTÈME START&STOP
Le symbole s'allume à l'écran à l'arrêt automatique du
moteur (pour versions/marchés qui le prévoient).
75

Signification Que faire

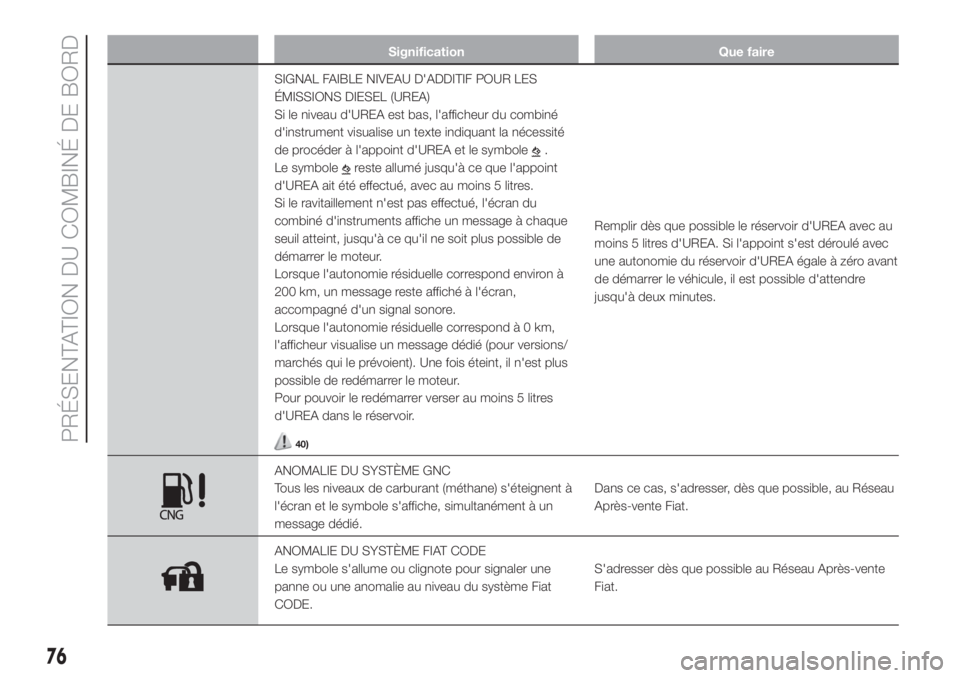

SIGNAL FAIBLE NIVEAU D'ADDITIF POUR LES
ÉMISSIONS DIESEL (UREA)
Si le niveau d'UREA est bas, l'afficheur du combiné
d'instrument visualise un texte indiquant la nécessité
de procéder à l'appoint d'UREA et le symbole
.
Le symbole
reste allumé jusqu'à ce que l'appoint
d'UREA ait été effectué, avec au moins 5 litres.
Si le ravitaillement n'est pas effectué, l'écran du
combiné d'instruments affiche un message à chaque
seuil atteint, jusqu'à ce qu'il ne soit plus possible de
démarrer le moteur.
Lorsque l'autonomie résiduelle correspond environ à
200 km, un message reste affiché à l'écran,
accompagné d'un signal sonore.
Lorsque l'autonomie résiduelle correspondà0km,
l'afficheur visualise un message dédié (pour versions/
marchés qui le prévoient). Une fois éteint, il n'est plus
possible de redémarrer le moteur.
Pour pouvoir le redémarrer verser au moins 5 litres
d'UREA dans le réservoir.
40)
Remplir dès que possible le réservoir d'UREA avec au
moins 5 litres d'UREA. Si l'appoint s'est déroulé avec
une autonomie du réservoir d'UREA égale à zéro avant
de démarrer le véhicule, il est possible d'attendre
jusqu'à deux minutes.
ANOMALIE DU SYSTÈME GNC
Tous les niveaux de carburant (méthane) s'éteignent à
l'écran et le symbole s'affiche, simultanément à un
message dédié.Dans ce cas, s'adresser, dès que possible, au Réseau
Après-vente Fiat.
ANOMALIE DU SYSTÈME FIAT CODE
Le symbole s'allume ou clignote pour signaler une
panne ou une anomalie au niveau du système Fiat
CODE.S'adresser dès que possible au Réseau Après-vente
Fiat.
76
PRÉSENTATION DU COMBINÉ DE BORD

Signification Que faire

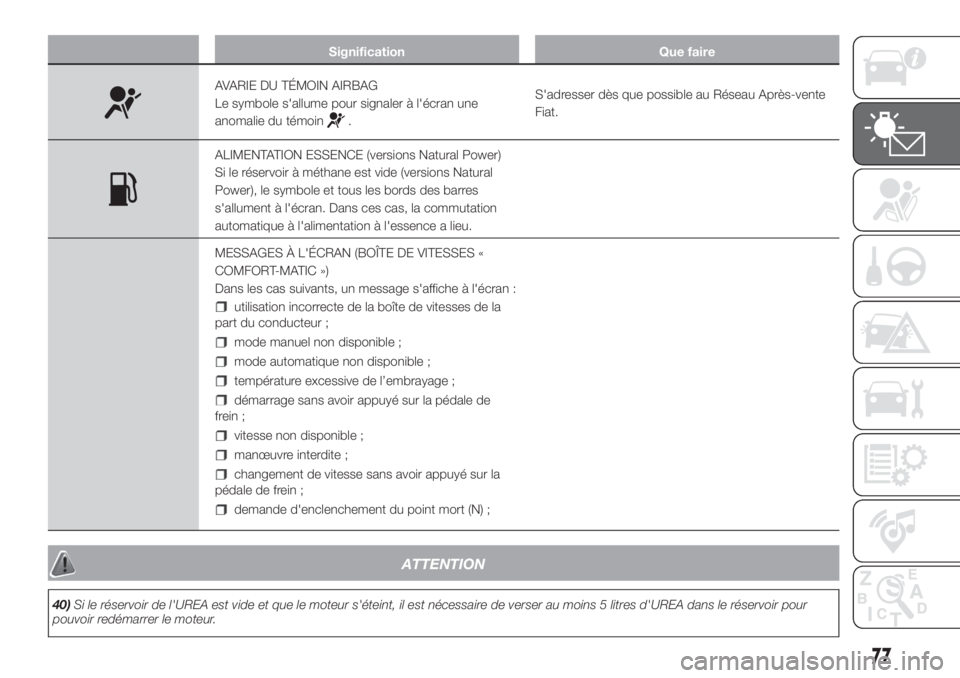

AVARIE DU TÉMOIN AIRBAG
Le symbole s'allume pour signaler à l'écran une
anomalie du témoin
.S'adresser dès que possible au Réseau Après-vente
Fiat.
ALIMENTATION ESSENCE (versions Natural Power)
Si le réservoir à méthane est vide (versions Natural
Power), le symbole et tous les bords des barres
s'allument à l'écran. Dans ces cas, la commutation
automatique à l'alimentation à l'essence a lieu.
MESSAGES À L'ÉCRAN (BOÎTE DE VITESSES «
COMFORT-MATIC »)
Dans les cas suivants, un message s'affiche à l'écran :
utilisation incorrecte de la boîte de vitesses de la
part du conducteur ;
mode manuel non disponible ;
mode automatique non disponible ;
température excessive de l’embrayage ;
démarrage sans avoir appuyé sur la pédale de
frein ;
vitesse non disponible ;
manœuvre interdite ;
changement de vitesse sans avoir appuyé sur la
pédale de frein ;
demande d'enclenchement du point mort (N) ;
ATTENTION
40)Si le réservoir de l'UREA est vide et que le moteur s'éteint, il est nécessaire de verser au moins 5 litres d'UREA dans le réservoir pour
pouvoir redémarrer le moteur.
77

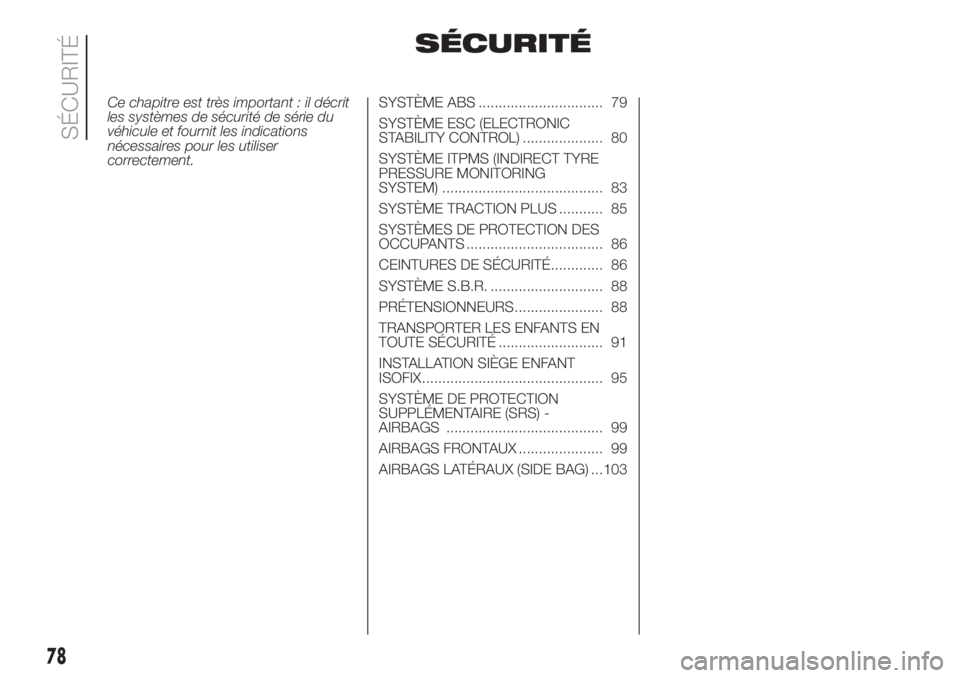

SÉCURITÉ
Ce chapitre est très important : il décrit
les systèmes de sécurité de série du
véhicule et fournit les indications
nécessaires pour les utiliser
correctement.SYSTÈME ABS ............................... 79
SYSTÈME ESC (ELECTRONIC
STABILITY CONTROL) .................... 80
SYSTÈME ITPMS (INDIRECT TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 83
SYSTÈME TRACTION PLUS ........... 85
SYSTÈMES DE PROTECTION DES
OCCUPANTS .................................. 86
CEINTURES DE SÉCURITÉ............. 86
SYSTÈME S.B.R. ............................ 88
PRÉTENSIONNEURS...................... 88
TRANSPORTER LES ENFANTS EN
TOUTE SÉCURITÉ .......................... 91
INSTALLATION SIÈGE ENFANT
ISOFIX............................................. 95
SYSTÈME DE PROTECTION
SUPPLÉMENTAIRE (SRS) -
AIRBAGS ....................................... 99
AIRBAGS FRONTAUX ..................... 99
AIRBAGS LATÉRAUX (SIDE BAG) ...103
78
