ESP FIAT FREEMONT 2011 Instructieboek (in Dutch)

UW AUTO
INLEIDING
Gefeliciteerd met de keuze van uw nieuwe FIAT. U kunt
er zeker van zijn dat uw auto beschikt over alle karak-
teristieke FIAT-kenmerken: nauwkeurig vakmanschap,
exclusieve styling en hoogwaardige kwaliteit.
Voordat u met uw nieuwe auto gaat rijden, dient u deze
gebruikershandleiding en alle bijlagen aandachtig te le-
zen. Zorg ervoor dat u vertrouwd raakt met alle
bedieningselementen van de auto en besteed vooral
aandacht aan het remmen, sturen en schakelen. Leer
hoe uw auto zich gedraagt op verschillende soorten
wegen. U zult de auto beter onder de knie krijgen
naarmate u meer ervaring opdoet, maar zoals bij alle
nieuwe voertuigen is het raadzaam om behoedzaam
van start te gaan. Houd u altijd aan de lokale voorschrif-
ten, ongeacht waar u rijdt.
OPMERKING: Nadat u de gebruikershandlei-
ding hebt gelezen, bewaart u deze op een ge-
makkelijk te bereiken plaats in de auto. Bij ver-
koop van de auto dient de handleiding in de
auto aanwezig te zijn.
Als u de auto niet op de juiste wijze bedient, kunt u de
macht over het stuur verliezen of een aanrijding ver-
oorzaken. Wanneer u te snel rijdt met de auto of tijdens het
rijden onder invloed verkeert, kunt u de macht over
het stuur verliezen, een aanrijding veroorzaken met
andere voertuigen of een object, van de weg afraken of
over de kop slaan. Al deze situaties kunnen leiden tot
ernstig of fataal letsel. Als de veiligheidsgordels niet
worden gebruikt, staan de bestuurder en de passagiers
bloot aan een grotere kans op verwondingen, mogelijk
met dodelijke afloop.
Om uw auto in optimale staat te houden, is het belang-
rijk dat u de auto op de aanbevolen tijdstippen voor
onderhoud aanbiedt bij een erkende dealer. Deze be-
schikt over gekwalificeerde medewerkers, het juiste
speciale gereedschap en de vereiste uitrusting om alle
servicetaken uit te voeren.
Zowel de fabrikant als de dealers willen dat u volkomen
tevreden bent over uw auto. Wanneer een probleem
met betrekking tot het onderhoud of de garantie niet
naar uw volle tevredenheid is opgelost, kunt u dit altijd
bespreken met het management van uw dealer.
Uw erkende dealer zal u graag helpen bij alle vragen
over uw auto.
1
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

3. Druk, zonder het rempedaal in te trappen, eenmaalop de knop ENGINE START/STOP (Motor aan/uit)
om de contactschakelaar terug te zetten in de stand
OFF/LOCK.
OPMERKING: Als het indicatiebericht aangaat wan-
neer u de motor start, is het oliebeurt-indicatielampje
niet opnieuw afgesteld. Herhaal deze procedurezonodig.
BRANDSTOFVERBRUIK
Druk de toets OMHOOG of OMLAAG en houd deze
vast totdat de melding "Fuel Economy" (Brandstofver-
bruik) verschijnt in het EVIC en druk dan SELECTEER.
De volgende functies voor brandstofverbruik worden
in het EVIC getoond:
 Average Fuel Economy / Fuel Saver Mode (Gemid- deld brandstofverbruik/Brandstofbesparing)
 Distance To Empty (Afstand tot lege tank) (DTE)
 Kilometers per liter
Average Fuel Economy / ECO Fuel Saver
Mode (Gemiddeld brandstofverbruik/ ECO
brandstofbesparing) — indien aanwezig
Geeft het gemiddelde brandstofverbruik weer sinds de
laatste reset. Wanneer het brandstofverbruik opnieuw
wordt ingesteld, worden op het scherm gedurende
twee seconden RESET of streepjes weergegeven. De
historische gegevens worden dan gewist en het nieuwe
gemiddelde wordt berekend op basis van het laatste
gemiddelde brandstofverbruik van voor de reset. De indicator ECO (Eco aan) licht op in het EVIC-
scherm. Deze indicator ECO gaat branden als u op
brandstofbesparende wijze rijdt en kan gebruikt wor-
den om uw rijstijl aan te passen waardoor uw brand-
stofgebruik afneemt. (afb. 10)
Distance To Empty (Afstand tot lege tank)
(DTE)
Geeft de geschatte afstand weer die nog kan worden
afgelegd met de brandstof die in de tank aanwezig is.
Deze geschatte afstand wordt bepaald door een gewo-
gen gemiddelde van het onmiddellijke en gemiddelde
brandstofgebruik volgens het huidige tankpeil. DTE kan
niet opnieuw worden ingesteld met de toets SELEC-TEER. OPMERKING:
Aanmerkelijke veranderingen in de
rijstijl of de belading van de auto zullen een groot effect
(afb. 10) Fuel Saver Mode (brandstofbesparing) — On (aan) 25
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

Druk op de toets "Settings" om toegang te krijgen tot
het Settings scherm, gebruik de schermtoetsen Page
Up / Down om door de volgende instellingen te scrol-
len. Kies de gewenste insteltoets om aan de hand van
de beschrijving op de volgende pagina's de instelling te
wijzigen. (afb. 11) (afb. 12)
Display
 Helderheid
Druk op de schermtoets Brightness om dit scherm te
veranderen. Wanneer u toegang tot dit scherm hebt
kunt u de helderheid ervan bij in- of uitgeschakelde
koplampen regelen. Stel de helderheid in met de
schermtoetsen + en - of door een punt op de schaal
tussen de schermtoetsen + en - te selecteren en op de
schermtoets met de pijl naar links te drukken. Modus
Druk op de schermtoets Mode om dit scherm te
veranderen. Wanneer u toegang tot dit scherm hebt
kunt u een van de automatische display-instellingen
wijzigen. Als u de status van de modus wilt wijzigen,
drukt u kort op de schermtoets Day, Night of Auto en
vervolgens op de schermtoets met de pijl naar links.
 Taal
Druk op de schermtoets Language om dit scherm te
veranderen. Op dit scherm kunt u kiezen uit drie talen
voor de schermweergave, met inbegrip van de ritfunc-
ties en het navigatiesysteem (indien aanwezig). Druk op
de knop English, French (Français), Spanish (Español)
om de gewenste taal te selecteren. Druk vervolgens op
de schermtoets met de pijl naar links. Alle verdere
informatie wordt getoond in de taal van uw keuze.(afb. 11)
1 — Uconnect Touch™ 4.3 toetsinstellingen
(afb. 12) Uconnect Touch™ 4.3 schermtoetsen
28
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

 Eenheden
Druk op de schermtoets Units om dit scherm te
veranderen. Wanneer u toegang hebt tot dit scherm
kunt u de eenheden van de EVIC, kilometerteller en
het navigatiesysteem van US in metrische eenheden
veranderen. Druk op US of Metric; druk vervolgens op
de schermtoets met de pijl naar links. Als u doorgaat
wordt de geselecteerde eenheid weergegeven.
 Gesproken antwoord
Druk op de schermtoets Voice Response om dit
scherm te veranderen. Wanneer u toegang tot dit
scherm hebt, kunt u de Voice Response Length instel-
lingen veranderen. Druk om de Voice Response Length
te veranderen op de schermtoets Brief of Long en druk
vervolgens op de schermtoets met de pijl naar links.
 Pieptonen aanraakscherm
Druk op de schermtoets Touch Screen Beep om dit
scherm te veranderen. Wanneer u toegang tot dit
scherm hebt, kunt u schermtoetstonen in- of uitscha-
kelen. Druk, om het geluid bij aanraking te veranderen,
op de schermtoets On of Off. Druk daarna op de
schermtoets met de pijl naar links.
 Scherm Brandstofbesparing
Druk op de schermtoets Fuel Saver Display om dit
scherm te veranderen. Het "ECO"-bericht wordt ge-
toond op het scherm in het instrumentenpaneel en kan
worden in- of uitgeschakeld. Druk, om uw keuze te
maken, op de schermtoets Fuel Saver Display. Druk
vervolgens op de schermtoets met de pijl naar links.Klokje
 Tijd instellen
Druk op de schermtoets Set Time om dit scherm te
veranderen. Wanneer u toegang tot dit scherm hebt
kunt u de weergegeven tijd veranderen. Druk, om uw
keuze te maken, op de schermtoets Set Time, stel de
uren en minuten met de schermtoetsen 'omhoog' en
'omlaag', selecteer AM ('s ochtends) of PM ('s middags),
selecteer 12 hr of 24 hr en druk tot slot op de
schermtoets met de pijl naar links wanneer alle keuzes
zijn gemaakt.
 Tijdstatus tonen
Druk op de schermtoets Show Time Status om dit
scherm te veranderen. Wanneer u toegang tot dit
scherm hebt kunt u de digitale klok in de statusbalk in-
of uitschakelen. Als u de instelling Show Time Status
wilt wijzigen, drukt u kort op de schermtoets On of Off
en daarna op de schermtoets met de pijl naar links.
 Tijdsaanduiding synchroniseren
Druk op de schermtoets Sync Time om dit scherm te
veranderen. Wanneer u toegang tot dit scherm hebt,
kunt u de tijd automatisch door de radio laten instellen.
Druk, om de Sync Time instelling te veranderen, op de
schermtoets On of Off. Druk daarna op de scherm-
toets met de pijl naar links.
Veiligheid / Hulp
 Parkeersensoren
Druk op de schermtoets Park Assist om dit scherm te
veranderen. De parkeersensoren achter tasten het
29
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

Clock (Klok), Safety/Assistance (Veiligheid/hulp),
Lights (Verlichting), Doors & Locks (Portieren en slo-
ten), Auto-On Comfort (Comfort automatisch aan),
Engine Off Operation (Stroom bij uitgeschakelde mo-
tor), Compass Settings (Kompasinstellingen), Audio
and Phone Bluetooth settings (Audio- en telefoon-/
Bluetooth-instellingen). OPMERKING:Er kan telkens slechts één gebied van
het aanraakscherm worden geselecteerd. (afb. 14)
Als u een selectie wilt aanbrengen, bladert u omhoog
en omlaag tot de gewenste instelling wordt gemarkeerd
en drukt u daarna kort op deze instelling totdat naast
de instelling een vinkje verschijnt, dat aanduidt dat de
instelling is geselecteerd. Display
 Weergavemodus
Wanneer u toegang tot dit scherm hebt kunt u een van
de automatische display-instellingen wijzigen. Als u de
status van de modus wilt wijzigen, drukt u kort op de
schermtoets Day, Night of Auto en vervolgens op de
schermtoets met de pijl naar links.
 Helderheid van de weergave bij ingeschakelde
koplampen
Wanneer u toegang tot dit scherm hebt kunt u de
helderheid ervan bij in- of uitgeschakelde koplampen
regelen. Stel de helderheid in met de schermtoetsen +
en - of door een punt op de schaal tussen de scherm-
toetsen + en - te selecteren en op de schermtoets met
de pijl naar links te drukken.
 Helderheid van de weergave bij uitgeschakelde koplampen
Wanneer u toegang tot dit scherm hebt kunt u de
helderheid ervan bij in- of uitgeschakelde koplampen
regelen. Stel de helderheid in met de schermtoetsen +
en - of door een punt op de schaal tussen de scherm-
toetsen + en - te selecteren en op de schermtoets met
de pijl naar links te drukken.
 Taal instellen
Op dit scherm kunt u kiezen uit drie talen voor de
schermweergave, met inbegrip van de ritfuncties en het
navigatiesysteem (indien aanwezig). Druk op de knop
English, French (Français), Spanish (Español) om de
gewenste taal te selecteren. Druk vervolgens op de(afb. 14) Uconnect Touch™ 8.4 schermtoetsen 35
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

schermtoets met de pijl naar links. Alle verdere infor-
matie wordt getoond in de taal van uw keuze.
 Eenheden
Wanneer u toegang hebt tot dit scherm kunt u de
eenheden van de EVIC, kilometerteller en het naviga-
tiesysteem van US in metrische eenheden veranderen.
Druk op US of Metric; druk vervolgens op de scherm-
toets met de pijl naar links. Als u doorgaat wordt de
geselecteerde eenheid weergegeven.
 Voice Response lengte
Wanneer u toegang tot dit scherm hebt, kunt u de
Voice Response Length instellingen veranderen. Druk
om de Voice Response Length te veranderen op de
schermtoets Brief (kort) of Detailed (uitgebreid) en
druk vervolgens op de schermtoets met de pijl naarlinks.
 Pieptonen aanraakscherm
Wanneer u toegang tot dit scherm hebt, kunt u
schermtoetstonen in- of uitschakelen. Druk, om het
geluid bij aanraking te veranderen, op de schermtoets
On of Off. Druk daarna op de schermtoets met de pijl
naar links.
 Turn-by-turn navigatie in instrumentenpaneel
Als deze functie is geselecteerd, verschijnen precieze
richtingaanwijzingen op het scherm wanneer de auto
een afslag in een geprogrammeerde route nadert.
Druk, om uw keuze te maken, op de schermtoets
Navigation Turn-By-Turn in Cluster (Turn-by-turn na-
vigatie in instrumentenpaneel), selecteer ON of OFF(aan of uit) en druk vervolgens op de schermtoets met
de pijl naar links.
 Brandstofbespaarscherm in instrumentenpaneel
Het "ECO"-bericht wordt getoond op het scherm in
het instrumentenpaneel en kan worden in- of uitge-
schakeld. Druk, om uw keuze te maken, op de scherm-
toets Fuel Saver Display. Druk vervolgens op de
schermtoets met de pijl naar links.
Klokje
 Tijdsaanduiding synchroniseren met GPS
Wanneer u toegang tot dit scherm hebt, kunt u de tijd
automatisch door de radio laten instellen. Druk, om de
Sync Time instelling te veranderen, op de schermtoets
On of Off. Druk daarna op de schermtoets met de pijl
naar links.
 Uren instellen
Wanneer u toegang tot dit scherm hebt kunt u de
weergegeven tijd veranderen. Druk, om uw keuze te
maken, op de schermtoets Set Time (stel tijd in), stel
de uren in met de schermtoetsen up (omhoog) en
down (omlaag) en druk vervolgens op de schermtoets
met de pijl naar links wanneer alle keuzes zijn gemaakt.
 Minuten instellen
Wanneer u toegang tot dit scherm hebt kunt u de
weergegeven tijd veranderen. Druk, om uw keuze te
maken, op de schermtoets Set Time (stel tijd in), stel
de minuten in met de schermtoetsen up (omhoog) en
down (omlaag) en druk vervolgens op de schermtoets
met de pijl naar links wanneer alle keuzes zijn gemaakt.
36
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

omlaag om het voorste of achterste gedeelte van de
zitting in de richting van de schakelaar te verstellen.
Laat de schakelaar los zodra de gewenste stand is
bereikt.
WAARSCHUWING!
 Het verstellen van een stoel tijdens het
rijden kan gevaarlijk zijn. Het verstellen
van een stoel tijdens het rijden kan ertoe leiden
dat u de macht over het stuur verliest en een
botsing met ernstig of dodelijk letsel veroor-
zaakt .
 Het verstellen van de stoelen moet plaatsvin-
den voordat de veiligheidsgordels zijn vastge-
gespt en terwijl de auto is geparkeerd. Een slecht
afgestelde veiligheidsgordel kan ernstig of dode-
lijk letsel tot gevolg hebben.
 Rij nooit met de rugleuning zo schuin ingesteld
dat de schoudergordel niet meer tegen uw borst-
kas rust . Tijdens een botsing bestaat het gevaar
dat u onder de veiligheidsgordel door schuift ,
waardoor ernstig of dodelijk letsel kan ontstaan.Plaats geen voorwerpen onder een elek-
trisch verstelbare stoel en zorg dat deze
altijd vrij kan bewegen. Anders kan de
stoelbediening worden beschadigd. De stoel kan
niet vrij bewegen als deze wordt gehinderd door
obstakels. ELEKTRISCHE LENDENSTEUN — INDIEN AANWEZIG
De schakelaar voor de elektrisch verstelbare lenden-
steun bevindt zich aan de buitenzijde van de bestuur-
dersstoel. Druk de schakelaar naar voren voor meer
lendensteun. Druk de schakelaar naar achteren voor
minder lendensteun. Druk de schakelaar omhoog of
omlaag om de positie van de lendensteun te verhogen
of te verlagen. (afb. 17)
STOELVERWARMING — INDIEN AANWEZIG
Bij sommige modellen zijn de bestuurders- en voorpas-
sagiersstoel uitgerust met verwarmingselementen in
zowel de zittingen als de rugleuningen. De verwarm-
bare stoelen worden bediend m.b.v. het Uconnect
Touch™ systeem.
(afb. 17)
Schakelaar voor de elektrische lendensteun 43
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

naar LO. Het lage niveau wordt automatisch na 45
uitgeschakeld (OFF).
WAARSCHUWING!
 Personen die geen pijn op de huid
kunnen voelen als gevolg van ouderdom,
chronische ziekte, diabetes, rugletsel, medicatie,
alcoholgebruik, uitputting of een andere licha-
melijke conditie, moeten voorzichtig zijn bij het
gebruik van de stoelverwarming. Deze kan zelfs
bij lage temperaturen brandwonden veroorza-
ken, met name als de verwarming langdurig
wordt gebruikt .
 Plaats geen voorwerpen op de stoel die
warmte-isolerend werken, zoals een deken of
kussen. Hierdoor kan de stoelverwarming over-
verhit raken. Gaan zitten op een zitting die over-
verhit is kan leiden tot ernstige brandwonden als
gevolg van de verhoogde oppervlaktetempera-
tuur van de zitting.
VOORSTOELEN HANDMATIG VERSTELLEN
Voor uitvoeringen met handmatig verstelbare stoelen
kunnen de bestuurdersstoel en de passagiersstoel naar
voren en naar achteren worden versteld m.b.v. de stang
vóór de zitting bij de vloer. (afb. 20)
Trek, terwijl u op de stoel zit, de stang omhoog en
beweeg de stoel voor- of achterwaarts. Laat de stang
los zodra de gewenste stand is bereikt. Beweeg vervol-
gens met lichaamsdruk voorwaarts en achterwaarts op de stoel om er zeker van te zijn dat het stoelverstel-
mechanisme is vergrendeld.
WAARSCHUWING!
 Het verstellen van een stoel tijdens het
rijden kan gevaarlijk zijn. Het verstellen
van een stoel tijdens het rijden kan ertoe leiden
dat u de macht over het stuur verliest en een
botsing met ernstig of dodelijk letsel veroor-
zaakt .
 Het verstellen van de stoelen moet plaatsvin-
den voordat de veiligheidsgordels zijn vastge-
gespt en terwijl de auto is geparkeerd. Een slecht
afgestelde veiligheidsgordel kan ernstig of dode-
lijk letsel tot gevolg hebben.
(afb. 20) Handmatig verstelbare stoelen 45
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

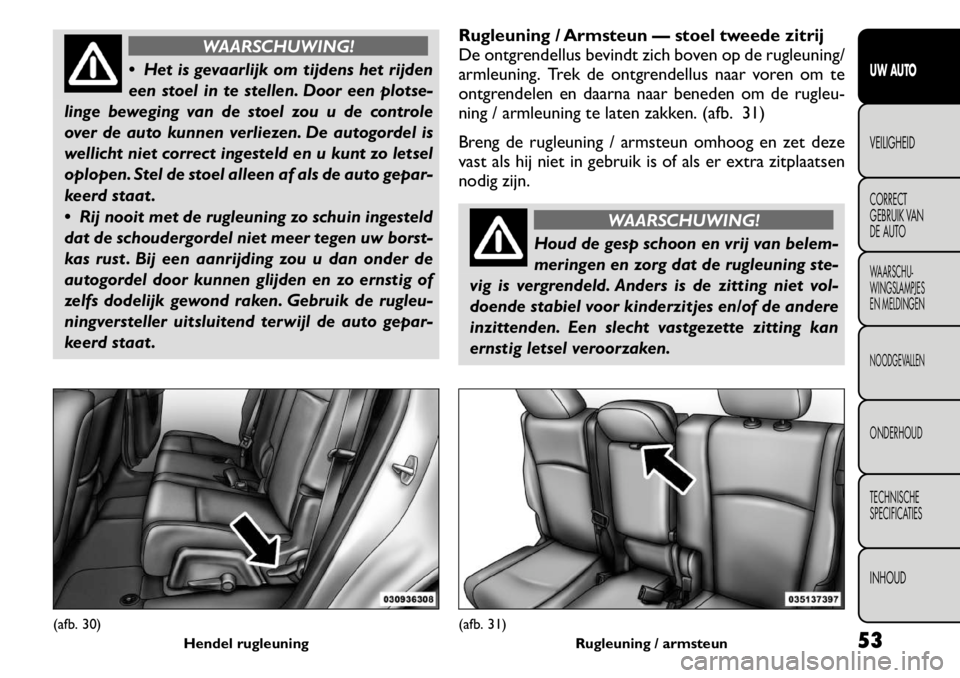

WAARSCHUWING!
 Het is gevaarlijk om tijdens het rijden
een stoel in te stellen. Door een plotse-
linge beweging van de stoel zou u de controle
over de auto kunnen verliezen. De autogordel is
wellicht niet correct ingesteld en u kunt zo letsel
oplopen. Stel de stoel alleen af als de auto gepar-
keerd staat .
 Rij nooit met de rugleuning zo schuin ingesteld
dat de schoudergordel niet meer tegen uw borst-
kas rust . Bij een aanrijding zou u dan onder de
autogordel door kunnen glijden en zo ernstig of
zelfs dodelijk gewond raken. Gebruik de rugleu-
ningversteller uitsluitend terwijl de auto gepar-
keerd staat . Rugleuning / Armsteun — stoel tweede zitrij
De ontgrendellus bevindt zich boven op de rugleuning/
armleuning. Trek de ontgrendellus naar voren om te
ontgrendelen en daarna naar beneden om de rugleu-
ning / armleuning te laten zakken. (afb. 31)
Breng de rugleuning / armsteun omhoog en zet deze
vast als hij niet in gebruik is of als er extra zitplaatsen
nodig zijn.
WAARSCHUWING!
Houd de gesp schoon en vrij van belem-
meringen en zorg dat de rugleuning ste-
vig is vergrendeld. Anders is de zitting niet vol-
doende stabiel voor kinderzitjes en/of de andere
inzittenden. Een slecht vastgezette zitting kan
ernstig letsel veroorzaken.
(afb. 30) Hendel rugleuning
(afb. 31)Rugleuning / armsteun 53
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

SPIEGELS
BINNENSPIEGEL MET DAG/NACHTSTAND
De auto is voorzien van een spiegel met één kogelge-
wricht. Deze spiegel wordt aangedraaid in een vaste
stand. De spiegel is bevestigd op een steun op de
voorruit, die een linkse schroefdraad heeft. De spiegel
kan zonder gereedschap worden aangebracht.
De spiegelkop kan naar boven, beneden, links en rechts
worden aangepast aan de bestuurder. Draai de spiegel
zo dat u door het midden van de achterruit kijkt.
Hinderlijke weerspiegeling van de koplampen van ach-
terliggers kunt u verminderen door het hendeltje on-
der de spiegel in de nachtstand te zetten (naar de
achterkant van de auto toe). Stel de spiegel af terwijl
deze in de dagstand staat (naar de voorruit toe).
(afb. 37)BINNENSPIEGEL MET AUTOMATISCHE
DIMSTAND — INDIEN AANWEZIG
Dit type spiegel dimt automatisch de hinderlijke weer-
spiegeling van de koplampverlichting van achterliggers.
Deze functie is standaard ingeschakeld en wordt alleen
uitgeschakeld als het voertuig achteruit rijdt. (afb. 38)
Om tijdens reinigen de spiegel niet te
beschadigen mag reinigingsvloeistof
nooit rechtstreeks op de spiegel worden
gespoten. Breng de vloeistof aan op een schone
doek en wrijf de spiegel daarmee schoon.
BUITENSPIEGELS
Voor optimaal resultaat dient u de spiegels zo af te
stellen dat u de naastliggende rijbaan goed in het zicht
hebt en er tevens een geringe overlapping is met het
zicht in de binnenspiegel.
(afb. 37) Met de hand instelbare achteruitkijkspiegel
(afb. 38) Binnenspiegel met automatische dimstand
58
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD
