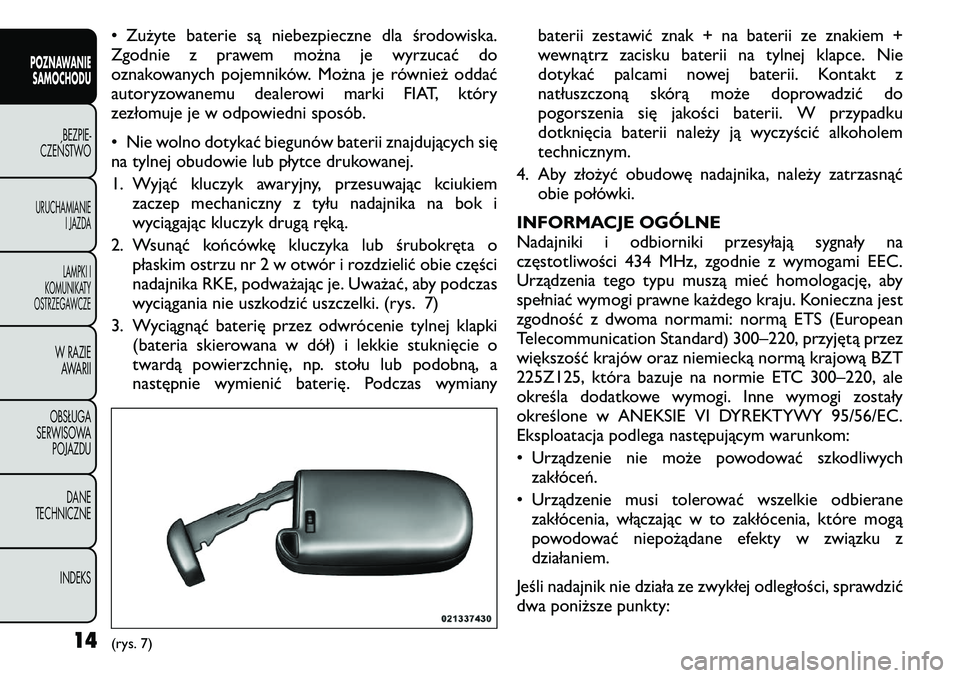

• Zużyte baterie są niebezpieczne dla środowiska.
Zgodnie z prawem można je wyrzucać do
oznakowanych pojemników. Można je również oddać
autoryzowanemu dealerowi marki FIAT, który
zezłomuje je w odpowiedni sposób.
• Nie wolno dotykać biegunów baterii znajdujących się
na tylnej obudowie lub płytce drukowanej.
1. Wyjąć kluczyk awaryjny, przesuwając kciukiemzaczep mechaniczny z tyłu nadajnika na bok i
wyciągając kluczyk drugą ręką.
2. Wsunąć końcówkę kluczyka lub śrubokręta o płaskim ostrzu nr 2 w otwór i rozdzielić obie części
nadajnika RKE, podważając je. Uważać, aby podczas
wyciągania nie uszkodzić uszczelki. (rys. 7)
3. Wyciągnąć baterię przez odwrócenie tylnej klapki (bateria skierowana w dół) i lekkie stuknięcie o
twardą powierzchnię, np. stołu lub podobną, a
następnie wymienić baterię. Podczas wymiany baterii zestawić znak + na baterii ze znakiem +
wewnątrz zacisku baterii na tylnej klapce. Nie
dotykać palcami nowej baterii. Kontakt z
natłuszczoną skórą może doprowadzić do
pogorszenia się jakości baterii. W przypadku
dotknięcia baterii należy ją wyczyścić alkoholem
technicznym.
4. Aby złożyć obudowę nadajnika, należy zatrzasnąć obie połówki.
INFORMACJE OGÓLNE
Nadajniki i odbiorniki przesyłają sygnały na
częstotliwości 434 MHz, zgodnie z wymogami EEC.
Urządzenia tego typu muszą mieć homologację, aby
spełniać wymogi prawne każdego kraju. Konieczna jest
zgodność z dwoma normami: normą ETS (European
Telecommunication Standard) 300–220, przyjętą przez
większość krajów oraz niemiecką normą krajową BZT
225Z125, która bazuje na normie ETC 300–220, ale
określa dodatkowe wymogi. Inne wymogi zostały
określone w ANEKSIE VI DYREKTYWY 95/56/EC.
Eksploatacja podlega następującym warunkom:
• Urządzenie nie może powodować szkodliwych zakłóceń.
• Urządzenie musi tolerować wszelkie odbierane zakłócenia, włączając w to zakłócenia, które mogą
powodować niepożądane efekty w związku zdziałaniem.
Jeśli nadajnik nie działa ze zwykłej odległości, sprawdzić
dwa poniższe punkty:(rys. 7)
14
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

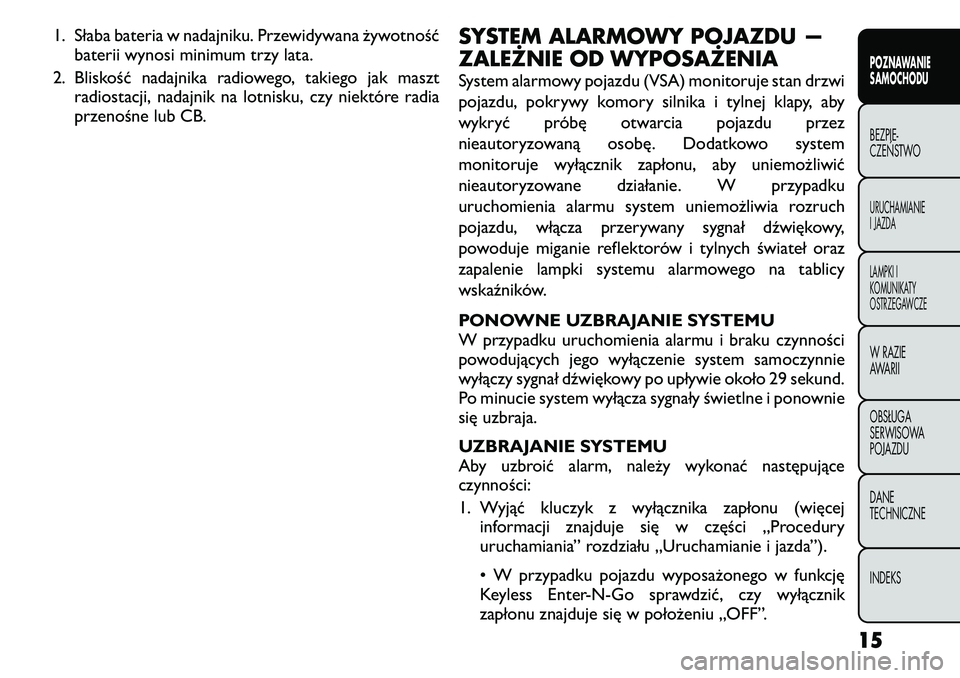

1. Słaba bateria w nadajniku. Przewidywana żywotnośćbaterii wynosi minimum trzy lata.
2. Bliskość nadajnika radiowego, takiego jak maszt radiostacji, nadajnik na lotnisku, czy niektóre radia
przenośne lub CB. SYSTEM ALARMOWY POJAZDU —
ZALEŻNIE OD WYPOSAŻENIA
System alarmowy pojazdu (VSA) monitoruje stan drzwi
pojazdu, pokrywy komory silnika i tylnej klapy, aby
wykryć próbę otwarcia pojazdu przez
nieautoryzowaną osobę. Dodatkowo system
monitoruje wyłącznik zapłonu, aby uniemożliwić
nieautoryzowane działanie. W przypadku
uruchomienia alarmu system uniemożliwia rozruch
pojazdu, włącza przerywany sygnał dźwiękowy,
powoduje miganie reflektorów i tylnych świateł oraz
zapalenie lampki systemu alarmowego na tablicy
wskaźników.
PONOWNE UZBRAJANIE SYSTEMU
W przypadku uruchomienia alarmu i braku czynności
powodujących jego wyłączenie system samoczynnie
wyłączy sygnał dźwiękowy po upływie około 29 sekund.
Po minucie system wyłącza sygnały świetlne i ponownie
się uzbraja.
UZBRAJANIE SYSTEMU
Aby uzbroić alarm, należy wykonać następująceczynności:
1. Wyjąć kluczyk z wyłącznika zapłonu (więcej
informacji znajduje się w części „Procedury
uruchamiania” rozdziału „Uruchamianie i jazda”).
• W przypadku pojazdu wyposażonego w funkcję
Keyless Enter-N-Go sprawdzić, czy wyłącznik
zapłonu znajduje się w położeniu „OFF”.
15
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

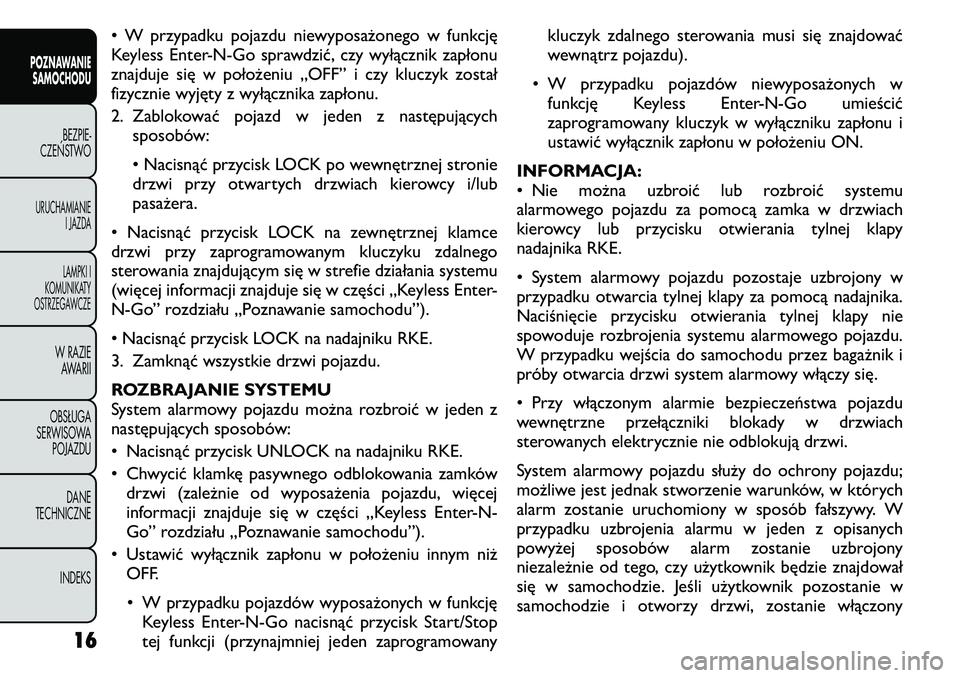

• W przypadku pojazdu niewyposażonego w funkcję
Keyless Enter-N-Go sprawdzić, czy wyłącznik zapłonu
znajduje się w położeniu „OFF” i czy kluczyk został
fizycznie wyjęty z wyłącznika zapłonu.
2. Zablokować pojazd w jeden z następującychsposobów:
• Nacisnąć przycisk LOCK po wewnętrznej stronie
drzwi przy otwartych drzwiach kierowcy i/lubpasażera.
• Nacisnąć przycisk LOCK na zewnętrznej klamce
drzwi przy zaprogramowanym kluczyku zdalnego
sterowania znajdującym się w strefie działania systemu
(więcej informacji znajduje się w części „Keyless Enter-
N-Go” rozdziału „Poznawanie samochodu”).
• Nacisnąć przycisk LOCK na nadajniku RKE.
3. Zamknąć wszystkie drzwi pojazdu.
ROZBRAJANIE SYSTEMU
System alarmowy pojazdu można rozbroić w jeden z
następujących sposobów:
• Nacisnąć przycisk UNLOCK na nadajniku RKE.
• Chwycić klamkę pasywnego odblokowania zamków drzwi (zależnie od wyposażenia pojazdu, więcej
informacji znajduje się w części „Keyless Enter-N-
Go” rozdziału „Poznawanie samochodu”).
• Ustawić wyłącznik zapłonu w położeniu innym niż OFF.
• W przypadku pojazdów wyposażonych w funkcję Keyless Enter-N-Go nacisnąć przycisk Start/Stop
tej funkcji (przynajmniej jeden zaprogramowany kluczyk zdalnego sterowania musi się znajdować
wewnątrz pojazdu).
• W przypadku pojazdów niewyposażonych w funkcję Keyless Enter-N-Go umieścić
zaprogramowany kluczyk w wyłączniku zapłonu i
ustawić wyłącznik zapłonu w położeniu ON.
INFORMACJA:
• Nie można uzbroić lub rozbroić systemu
alarmowego pojazdu za pomocą zamka w drzwiach
kierowcy lub przycisku otwierania tylnej klapy
nadajnika RKE.
• System alarmowy pojazdu pozostaje uzbrojony w
przypadku otwarcia tylnej klapy za pomocą nadajnika.
Naciśnięcie przycisku otwierania tylnej klapy nie
spowoduje rozbrojenia systemu alarmowego pojazdu.
W przypadku wejścia do samochodu przez bagażnik i
próby otwarcia drzwi system alarmowy włączy się.
• Przy włączonym alarmie bezpieczeństwa pojazdu
wewnętrzne przełączniki blokady w drzwiach
sterowanych elektrycznie nie odblokują drzwi.
System alarmowy pojazdu służy do ochrony pojazdu;
możliwe jest jednak stworzenie warunków, w których
alarm zostanie uruchomiony w sposób fałszywy. W
przypadku uzbrojenia alarmu w jeden z opisanych
powyżej sposobów alarm zostanie uzbrojony
niezależnie od tego, czy użytkownik będzie znajdował
się w samochodzie. Jeśli użytkownik pozostanie w
samochodzie i otworzy drzwi, zostanie włączony
16
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

alarm. W takim wypadku należy rozbroić alarm
bezpieczeństwa pojazdu.
W przypadku odłączenia akumulatora przy uzbrojonym
alarmie system alarmowy pojazdu pozostanie aktywny
w momencie ponownego podłączenia akumulatora;
zewnętrzne światła pojazdu zaczną migać, a sygnał
dźwiękowy będzie emitował przerywane dźwięki. W
takim wypadku należy rozbroić alarm bezpieczeństwapojazdu.
RĘCZNE STEROWANIE SYSTEMEM
ALARMOWYM
System alarmowy pojazdu nie zostanie uzbrojony w
przypadku zablokowania drzwi pojazdu przyciskami
ręcznej blokady na drzwiach.SYSTEM ALARMOWY PREMIUM —
ZALEŻNIE OD WYPOSAŻENIA
System alarmowy Premium monitoruje stan drzwi,
pokrywy komory silnika i tylnej klapy, aby wykryć
próbę otwarcia pojazdu przez nieautoryzowaną osobę.
Dodatkowo system monitoruje wyłącznik zapłonu, aby
uniemożliwić nieautoryzowane działanie. Układ
zawiera również dwufunkcyjny czujnik
antywłamaniowy oraz czujnik przechylenia pojazdu.
Czujnik antywłamaniowy monitoruje wnętrze pojazdu,
wykrywając ruch. Czujnik przechylenia pojazdu
kontroluje, czy pojazd nie jest w stanie przechylenia (na
skutek holowania, wymiany opony, podczas transportu
na promie itp.). Układ zawiera również syrenę z
akumulatorem zapasowym, która wykrywa przerwy w
zasilaniu i komunikacji.
Jeśli jakieś zdarzenie uruchomi system alarmowy,
syrena włączy się na 29 sekund, zapalą się światła
przednie, a kierunkowskazy i dodatkowe
kierunkowskazy z boku będą migać przez dodatkowe
34 sekundy. System powtórzy tę sekwencję w
przypadku nawet 8 naruszeń bezpieczeństwa w każdym
trybie pracy (drzwi uchylone, ruch, pokrywa komory
silnika uchylona itp.) zanim konieczne będzie jego
ponowne uzbrojenie. Na zakończenie każdego
zdarzenia uruchamiającego alarm światła będą migać
przez 26 sekund.
17
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

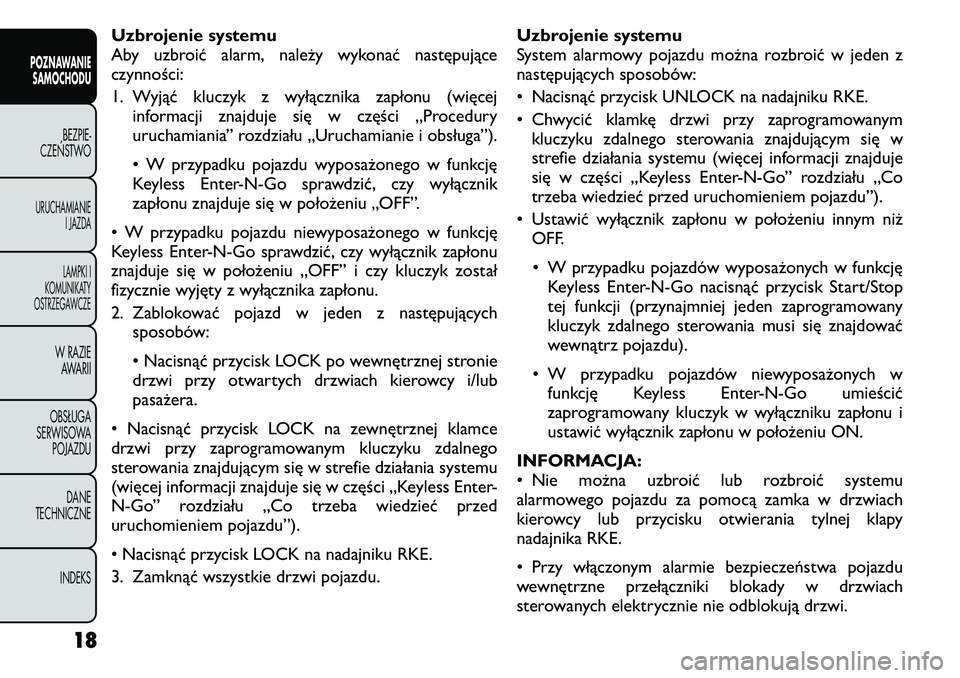

Uzbrojenie systemu
Aby uzbroić alarm, należy wykonać następująceczynności:
1. Wyjąć kluczyk z wyłącznika zapłonu (więcejinformacji znajduje się w części „Procedury
uruchamiania” rozdziału „Uruchamianie i obsługa”).
• W przypadku pojazdu wyposażonego w funkcję
Keyless Enter-N-Go sprawdzić, czy wyłącznik
zapłonu znajduje się w położeniu „OFF”.
• W przypadku pojazdu niewyposażonego w funkcję
Keyless Enter-N-Go sprawdzić, czy wyłącznik zapłonu
znajduje się w położeniu „OFF” i czy kluczyk został
fizycznie wyjęty z wyłącznika zapłonu.
2. Zablokować pojazd w jeden z następujących sposobów:
• Nacisnąć przycisk LOCK po wewnętrznej stronie
drzwi przy otwartych drzwiach kierowcy i/lubpasażera.
• Nacisnąć przycisk LOCK na zewnętrznej klamce
drzwi przy zaprogramowanym kluczyku zdalnego
sterowania znajdującym się w strefie działania systemu
(więcej informacji znajduje się w części „Keyless Enter-
N-Go” rozdziału „Co trzeba wiedzieć przed
uruchomieniem pojazdu”).
• Nacisnąć przycisk LOCK na nadajniku RKE.
3. Zamknąć wszystkie drzwi pojazdu. Uzbrojenie systemu
System alarmowy pojazdu można rozbroić w jeden z
następujących sposobów:
• Nacisnąć przycisk UNLOCK na nadajniku RKE.
• Chwycić klamkę drzwi przy zaprogramowanym
kluczyku zdalnego sterowania znajdującym się w
strefie działania systemu (więcej informacji znajduje
się w części „Keyless Enter-N-Go” rozdziału „Co
trzeba wiedzieć przed uruchomieniem pojazdu”).
• Ustawić wyłącznik zapłonu w położeniu innym niż OFF.
• W przypadku pojazdów wyposażonych w funkcję Keyless Enter-N-Go nacisnąć przycisk Start/Stop
tej funkcji (przynajmniej jeden zaprogramowany
kluczyk zdalnego sterowania musi się znajdować
wewnątrz pojazdu).
• W przypadku pojazdów niewyposażonych w funkcję Keyless Enter-N-Go umieścić
zaprogramowany kluczyk w wyłączniku zapłonu i
ustawić wyłącznik zapłonu w położeniu ON.
INFORMACJA:
• Nie można uzbroić lub rozbroić systemu
alarmowego pojazdu za pomocą zamka w drzwiach
kierowcy lub przycisku otwierania tylnej klapy
nadajnika RKE.
• Przy włączonym alarmie bezpieczeństwa pojazdu
wewnętrzne przełączniki blokady w drzwiach
sterowanych elektrycznie nie odblokują drzwi.
18
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

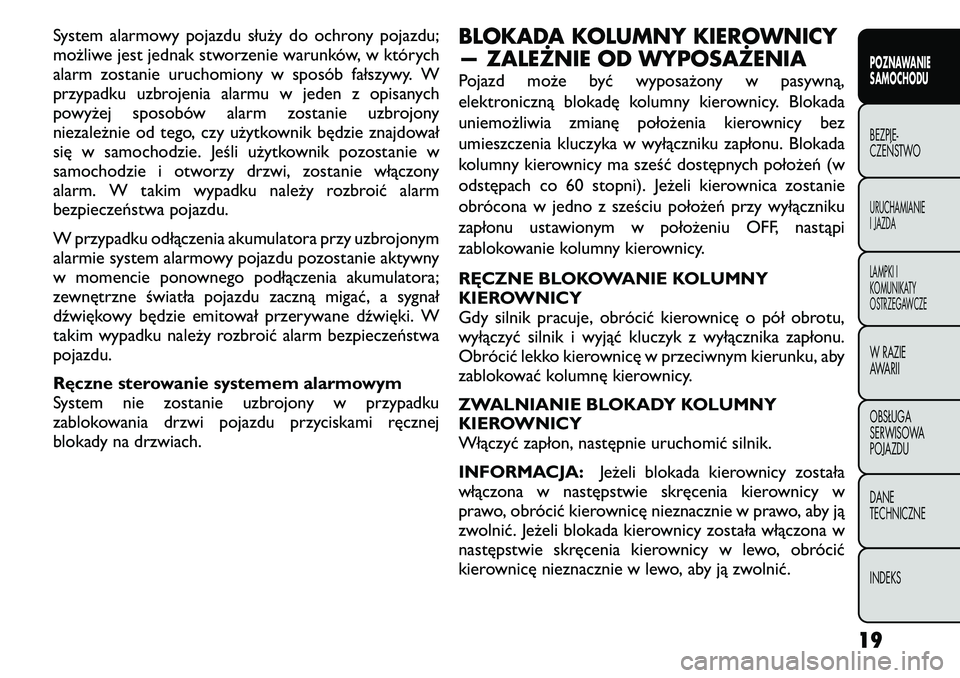

System alarmowy pojazdu służy do ochrony pojazdu;
możliwe jest jednak stworzenie warunków, w których
alarm zostanie uruchomiony w sposób fałszywy. W
przypadku uzbrojenia alarmu w jeden z opisanych
powyżej sposobów alarm zostanie uzbrojony
niezależnie od tego, czy użytkownik będzie znajdował
się w samochodzie. Jeśli użytkownik pozostanie w
samochodzie i otworzy drzwi, zostanie włączony
alarm. W takim wypadku należy rozbroić alarm
bezpieczeństwa pojazdu.
W przypadku odłączenia akumulatora przy uzbrojonym
alarmie system alarmowy pojazdu pozostanie aktywny
w momencie ponownego podłączenia akumulatora;
zewnętrzne światła pojazdu zaczną migać, a sygnał
dźwiękowy będzie emitował przerywane dźwięki. W
takim wypadku należy rozbroić alarm bezpieczeństwapojazdu.
Ręczne sterowanie systemem alarmowym
System nie zostanie uzbrojony w przypadku
zablokowania drzwi pojazdu przyciskami ręcznej
blokady na drzwiach.BLOKADA KOLUMNY KIEROWNICY
— ZALEŻNIE OD WYPOSAŻENIA
Pojazd może być wyposażony w pasywną,
elektroniczną blokadę kolumny kierownicy. Blokada
uniemożliwia zmianę położenia kierownicy bez
umieszczenia kluczyka w wyłączniku zapłonu. Blokada
kolumny kierownicy ma sześć dostępnych położeń (w
odstępach co 60 stopni). Jeżeli kierownica zostanie
obrócona w jedno z sześciu położeń przy wyłączniku
zapłonu ustawionym w położeniu OFF, nastąpi
zablokowanie kolumny kierownicy.
RĘCZNE BLOKOWANIE KOLUMNY
KIEROWNICY
Gdy silnik pracuje, obrócić kierownicę o pół obrotu,
wyłączyć silnik i wyjąć kluczyk z wyłącznika zapłonu.
Obrócić lekko kierownicę w przeciwnym kierunku, aby
zablokować kolumnę kierownicy.
ZWALNIANIE BLOKADY KOLUMNY
KIEROWNICY
Włączyć zapłon, następnie uruchomić silnik.
INFORMACJA:
Jeżeli blokada kierownicy została
włączona w następstwie skręcenia kierownicy w
prawo, obrócić kierownicę nieznacznie w prawo, aby ją
zwolnić. Jeżeli blokada kierownicy została włączona w
następstwie skręcenia kierownicy w lewo, obrócić
kierownicę nieznacznie w lewo, aby ją zwolnić.
19
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

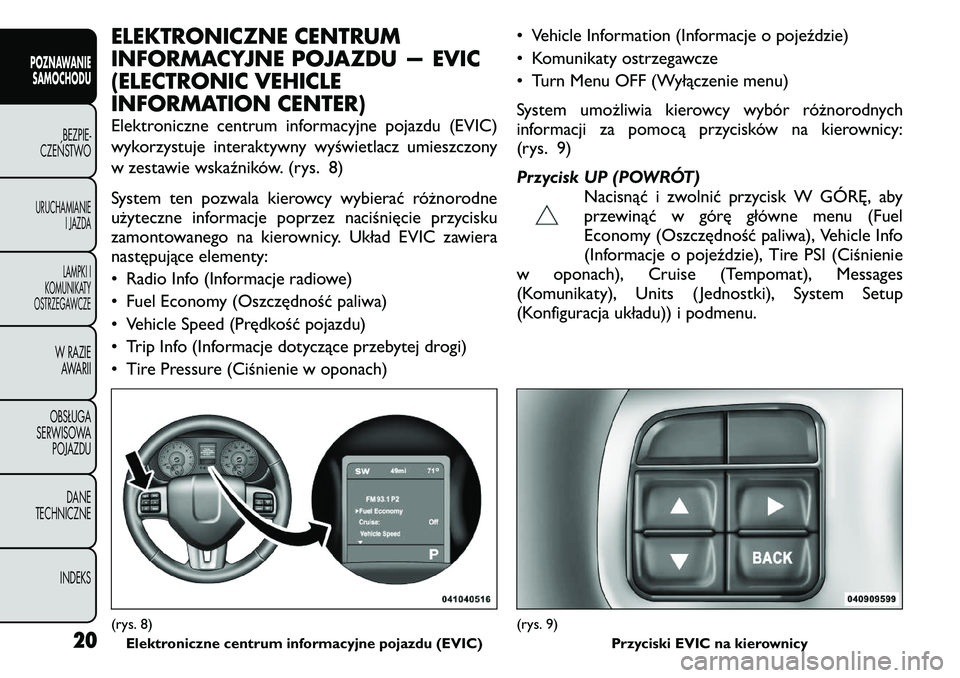

ELEKTRONICZNE CENTRUM
INFORMACYJNE POJAZDU — EVIC
(ELECTRONIC VEHICLE
INFORMATION CENTER)
Elektroniczne centrum informacyjne pojazdu (EVIC)
wykorzystuje interaktywny wyświetlacz umieszczony
w zestawie wskaźników. (rys. 8)
System ten pozwala kierowcy wybierać różnorodne
użyteczne informacje poprzez naciśnięcie przycisku
zamontowanego na kierownicy. Układ EVIC zawiera
następujące elementy:
• Radio Info (Informacje radiowe)
• Fuel Economy (Oszczędność paliwa)
• Vehicle Speed (Prędkość pojazdu)
• Trip Info (Informacje dotyczące przebytej drogi)
• Tire Pressure (Ciśnienie w oponach)• Vehicle Information (Informacje o pojeździe)
• Komunikaty ostrzegawcze
• Turn Menu OFF (Wyłączenie menu)
System umożliwia kierowcy wybór różnorodnych
informacji za pomocą przycisków na kierownicy:
(rys. 9)
Przycisk UP (POWRÓT)
Nacisnąć i zwolnić przycisk W GÓRĘ, aby
przewinąć w górę główne menu (Fuel
Economy (Oszczędność paliwa), Vehicle Info
(Informacje o pojeździe), Tire PSI (Ciśnienie
w oponach), Cruise (Tempomat), Messages
(Komunikaty), Units ( Jednostki), System Setup
(Konfiguracja układu)) i podmenu.(rys. 8) Elektroniczne centrum informacyjne pojazdu (EVIC)
(rys. 9) Przyciski EVIC na kierownicy
20
POZNAWANIESAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

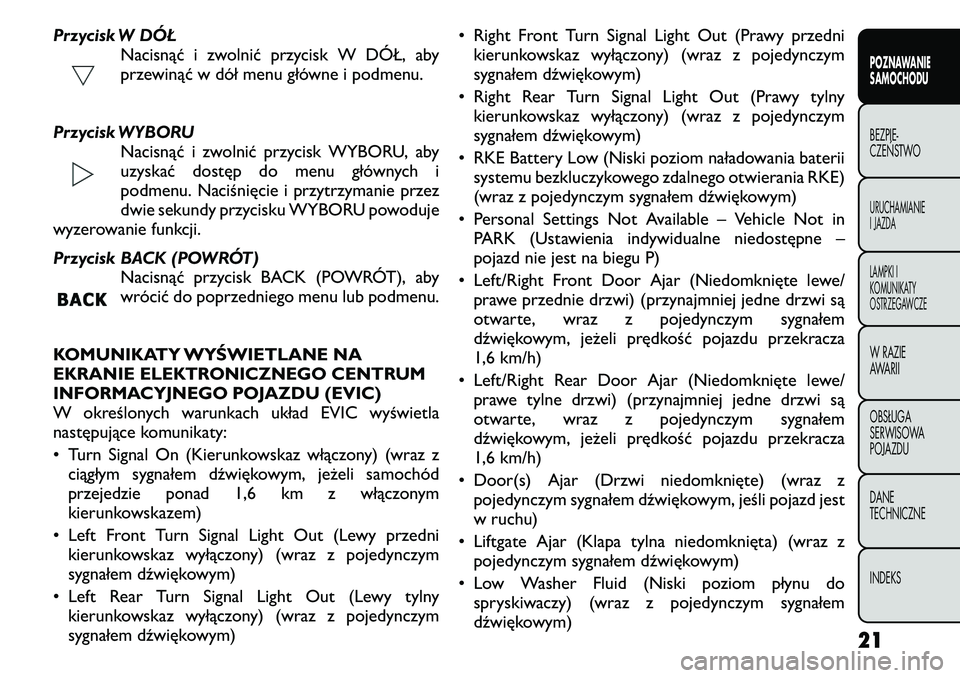

Przycisk W DÓŁNacisnąć i zwolnić przycisk W DÓŁ, aby
przewinąć w dół menu główne i podmenu.
Przycisk WYBORU Nacisnąć i zwolnić przycisk WYBORU, aby
uzyskać dostęp do menu głównych i
podmenu. Naciśnięcie i przytrzymanie przez
dwie sekundy przycisku WYBORU powoduje
wyzerowanie funkcji.
Przycisk BACK (POWRÓT) Nacisnąć przycisk BACK (POWRÓT), aby
wrócić do poprzedniego menu lub podmenu.
KOMUNIKATY WYŚWIETLANE NA
EKRANIE ELEKTRONICZNEGO CENTRUM
INFORMACYJNEGO POJAZDU (EVIC)
W określonych warunkach układ EVIC wyświetla
następujące komunikaty:
• Turn Signal On (Kierunkowskaz włączony) (wraz z ciągłym sygnałem dźwiękowym, jeżeli samochód
przejedzie ponad 1,6 km z włączonym
kierunkowskazem)
• Left Front Turn Signal Light Out (Lewy przedni kierunkowskaz wyłączony) (wraz z pojedynczym
sygnałem dźwiękowym)
• Left Rear Turn Signal Light Out (Lewy tylny kierunkowskaz wyłączony) (wraz z pojedynczym
sygnałem dźwiękowym) • Right Front Turn Signal Light Out (Prawy przedni
kierunkowskaz wyłączony) (wraz z pojedynczym
sygnałem dźwiękowym)
• Right Rear Turn Signal Light Out (Prawy tylny kierunkowskaz wyłączony) (wraz z pojedynczym
sygnałem dźwiękowym)
• RKE Battery Low (Niski poziom naładowania baterii systemu bezkluczykowego zdalnego otwierania RKE)
(wraz z pojedynczym sygnałem dźwiękowym)
• Personal Settings Not Available – Vehicle Not in PARK (Ustawienia indywidualne niedostępne –
pojazd nie jest na biegu P)
• Left/Right Front Door Ajar (Niedomknięte lewe/ prawe przednie drzwi) (przynajmniej jedne drzwi są
otwarte, wraz z pojedynczym sygnałem
dźwiękowym, jeżeli prędkość pojazdu przekracza
1,6 km/h)
• Left/Right Rear Door Ajar (Niedomknięte lewe/ prawe tylne drzwi) (przynajmniej jedne drzwi są
otwarte, wraz z pojedynczym sygnałem
dźwiękowym, jeżeli prędkość pojazdu przekracza
1,6 km/h)
• Door(s) Ajar (Drzwi niedomknięte) (wraz z pojedynczym sygnałem dźwiękowym, jeśli pojazd jest
w ruchu)
• Liftgate Ajar (Klapa tylna niedomknięta) (wraz z pojedynczym sygnałem dźwiękowym)
• Low Washer Fluid (Niski poziom płynu do spryskiwaczy) (wraz z pojedynczym sygnałem
dźwiękowym)
21POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

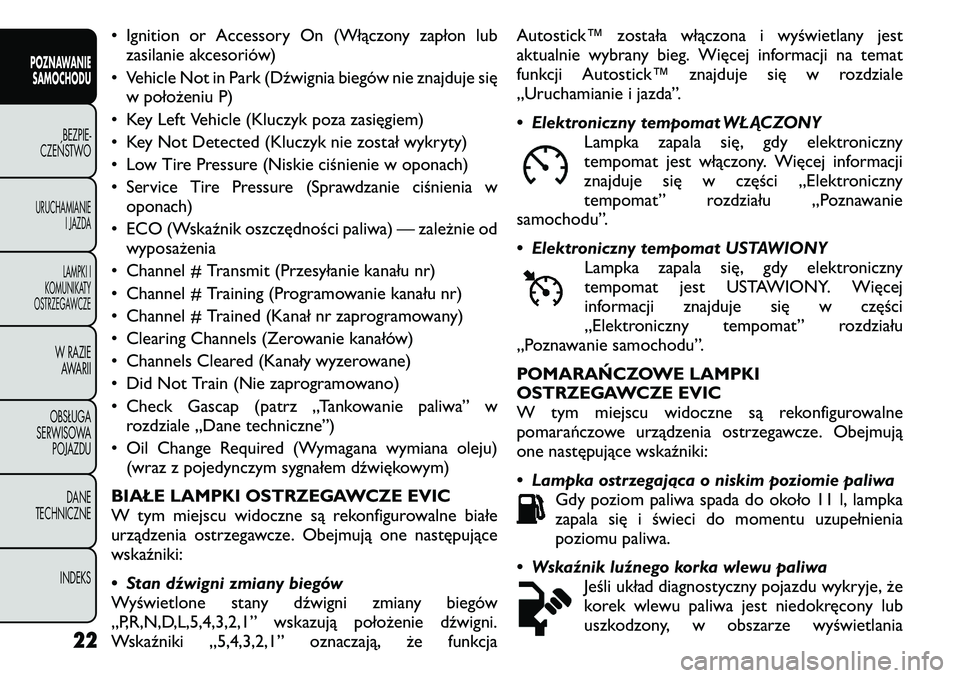

• Ignition or Accessory On (Włączony zapłon lubzasilanie akcesoriów)
• Vehicle Not in Park (Dźwignia biegów nie znajduje się w położeniu P)
• Key Left Vehicle (Kluczyk poza zasięgiem)
• Key Not Detected (Kluczyk nie został wykryty)
• Low Tire Pressure (Niskie ciśnienie w oponach)
• Service Tire Pressure (Sprawdzanie ciśnienia w oponach)
• ECO (Wskaźnik oszczędności paliwa) — zależnie od wyposażenia
• Channel # Transmit (Przesyłanie kanału nr)
• Channel # Training (Programowanie kanału nr)
• Channel # Trained (Kanał nr zaprogramowany)
• Clearing Channels (Zerowanie kanałów)
• Channels Cleared (Kanały wyzerowane)
• Did Not Train (Nie zaprogramowano)
• Check Gascap (patrz „Tankowanie paliwa” w rozdziale „Dane techniczne”)
• Oil Change Required (Wymagana wymiana oleju) (wraz z pojedynczym sygnałem dźwiękowym)
BIAŁE LAMPKI OSTRZEGAWCZE EVIC
W tym miejscu widoczne są rekonfigurowalne białe
urządzenia ostrzegawcze. Obejmują one następującewskaźniki:
• Stan dźwigni zmiany biegów
Wyświetlone stany dźwigni zmiany biegów
„P,R,N,D,L,5,4,3,2,1” wskazują położenie dźwigni.
Wskaźniki „5,4,3,2,1” oznaczają, że funkcja Autostick™ została włączona i wyświetlany jest
aktualnie wybrany bieg. Więcej informacji na temat
funkcji Autostick™ znajduje się w rozdziale
„Uruchamianie i jazda”.
• Elektroniczny tempomat WŁĄCZONY
Lampka zapala się, gdy elektroniczny
tempomat jest włączony. Więcej informacji
znajduje się w części „Elektroniczny
tempomat” rozdziału „Poznawanie
samochodu”.
• Elektroniczny tempomat USTAWIONY
Lampka zapala się, gdy elektroniczny
tempomat jest USTAWIONY. Więcej
informacji znajduje się w części
„Elektroniczny tempomat” rozdziału
„Poznawanie samochodu”.
POMARAŃCZOWE LAMPKI
OSTRZEGAWCZE EVIC
W tym miejscu widoczne są rekonfigurowalne
pomarańczowe urządzenia ostrzegawcze. Obejmują
one następujące wskaźniki:
• Lampka ostrzegająca o niskim poziomie paliwa Gdy poziom paliwa spada do około 11 l, lampka
zapala się i świeci do momentu uzupełnienia
poziomu paliwa.
• Wskaźnik luźnego korka wlewu paliwa Jeśli układ diagnostyczny pojazdu wykryje, że
korek wlewu paliwa jest niedokręcony lub
uszkodzony, w obszarze wyświetlania
22
POZNAWANIESAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

ostrzeżeń wyświetlony zostanie wskaźnik luźnego
korka paliwa. Dokręcić prawidłowo korek wlewu
paliwa i nacisnąć przycisk WYBORU, aby skasować
komunikat. Jeśli problem nadal występuje, komunikat
pojawi się przy następnym uruchomieniu samochodu.
Poluzowany, nieprawidłowo zamontowany lub
uszkodzony korek wlewu paliwa może też
spowodować włączenie lampki MIL.
• Wskaźnik niskiego poziomu płynu dospryskiwaczy szyby przedniej Świecąca lampka oznacza niski poziom płynu
do spryskiwaczy szyby przedniej.
CZERWONE LAMPKI OSTRZEGAWCZEEVIC
W tym miejscu widoczne są rekonfigurowalne
czerwone urządzenia ostrzegawcze. Obejmują one
następujące wskaźniki:
• Niedomknięte drzwi Zapalona lampka sygnalizuje niedomknięte
przynajmniej jedne drzwi.
• Lampka ostrzegawcza ciśnienia oleju Ta lampka sygnalizuje niskie ciśnienie oleju
silnikowego. Jeśli lampka zapala się w trakcie
jazdy, należy niezwłocznie zatrzymać samochód i
wyłączyć silnik. Po zapaleniu się lampki włączy się sygnał
dźwiękowy, który będzie trwał cztery minuty. Nie jeździć samochodem, dopóki przyczyna problemu
nie zostanie usunięta. Lampka nie pokazuje, ile oleju
znajduje się w silniku. Poziom oleju silnikowego
sprawdza się pod pokrywą silnika.
• Lampka układu ładowania
Ta lampka wskazuje stan elektrycznego układu
ładowania. Lampka powinna się zapalić przy
pierwszym ustawianiu wyłącznika zapłonu w położenie
ON, następnie powinna przez chwilę świecić (faza
sprawdzania żarówki). Jeśli lampka nie przestaje świecić
lub zapala się podczas jazdy, należy wyłączyć urządzenia
elektryczne, które nie są niezbędne lub zwiększyć
obroty silnika (jeśli są jałowe). Jeśli lampka układu
ładowania nie przestaje świecić, oznacza to usterkę
układu ładowania. Należy NIEZWŁOCZNIE
PRZEPROWADZIĆ NAPRAWĘ. Skontaktować się z
autoryzowanym dealerem.
W przypadku konieczności uruchomienia silnika za
pomocą zewnętrznego akumulatora skorzystać z
części „Uruchamianie z wykorzystaniem zewnętrznego
akumulatora” w rozdziale „W razie awarii”.
• Lampka układu ETC
Ta lampka sygnalizuje usterkę w układzie
elektronicznego sterowania przepustnicą
(ETC). Zapala się po włączeniu zapłonu i
świeci jeszcze przez chwilę w celu
sprawdzenia żarówki. Jeśli lampka nie zapala się
podczas rozruchu, należy zlecić sprawdzenie układu u
autoryzowanego dealera.
23POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS
