FIAT FREEMONT 2011 Instrukcja obsługi (in Polish)

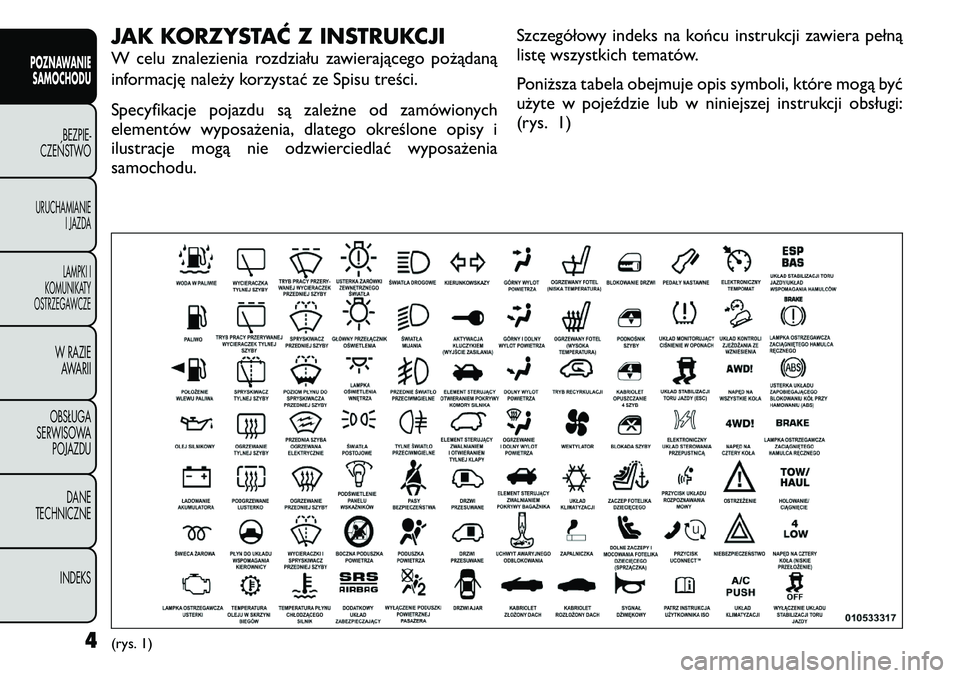

JAK KORZYSTAĆ Z INSTRUKCJI
W celu znalezienia rozdziału zawierającego pożądaną
informację należy korzystać ze Spisu treści.
Specyfikacje pojazdu są zależne od zamówionych
elementów wyposażenia, dlatego określone opisy i
ilustracje mogą nie odzwierciedlać wyposażeniasamochodu.Szczegółowy indeks na końcu instrukcji zawiera pełną
listę wszystkich tematów.
Poniższa tabela obejmuje opis symboli, które mogą być
użyte w pojeździe lub w niniejszej instrukcji obsługi:
(rys. 1)(rys. 1)
4
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

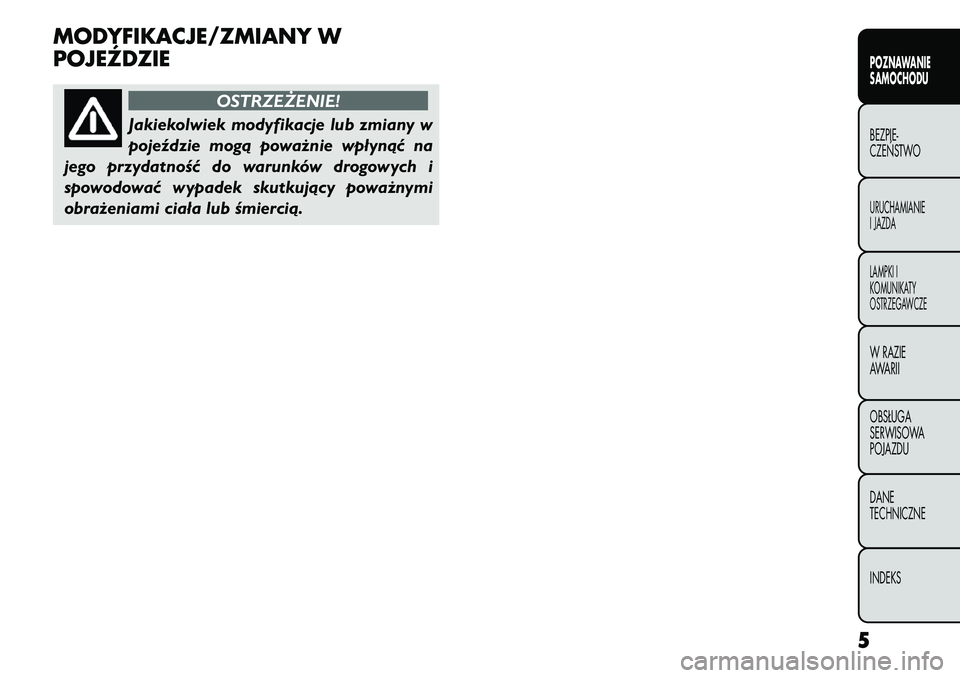

MODYFIKACJE/ZMIANY W
POJEŹDZIE
OSTRZEŻENIE!
Jakiekolwiek modyfikacje lub zmiany w
pojeździe mogą poważnie wpłynąć na
jego przydatność do warunków drogowych i
spowodować wypadek skutkujący poważnymi
obrażeniami ciała lub śmiercią.
5
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

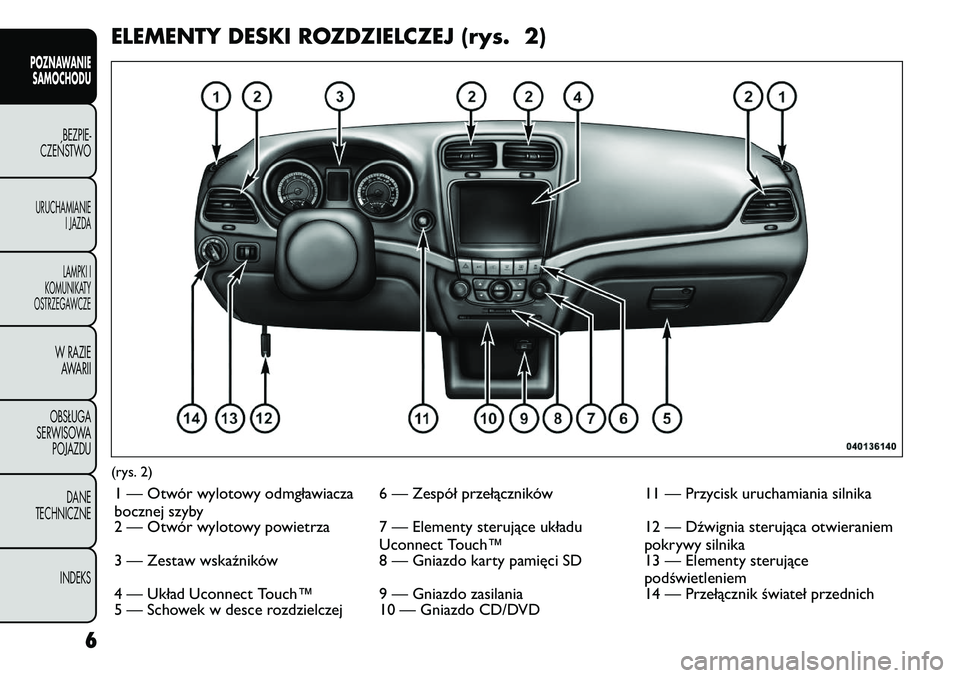

ELEMENTY DESKI ROZDZIELCZEJ (rys. 2)(rys. 2)1 — Otwór wylotowy odmgławiacza
bocznej szyby 6 — Zespół przełączników 11 — Przycisk uruchamiania silnika
2 — Otwór wylotowy powietrza 7 — Elementy sterujące układu Uconnect Touch™12 — Dźwignia sterująca otwieraniem
pokrywy silnika
3 — Zestaw wskaźników 8 — Gniazdo karty pamięci SD 13 — Elementy sterujące
podświetleniem
4 — Układ Uconnect Touch™ 9 — Gniazdo zasilania 14 — Przełącznik świateł przednich
5 — Schowek w desce rozdzielczej 10 — Gniazdo CD/DVD
6
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

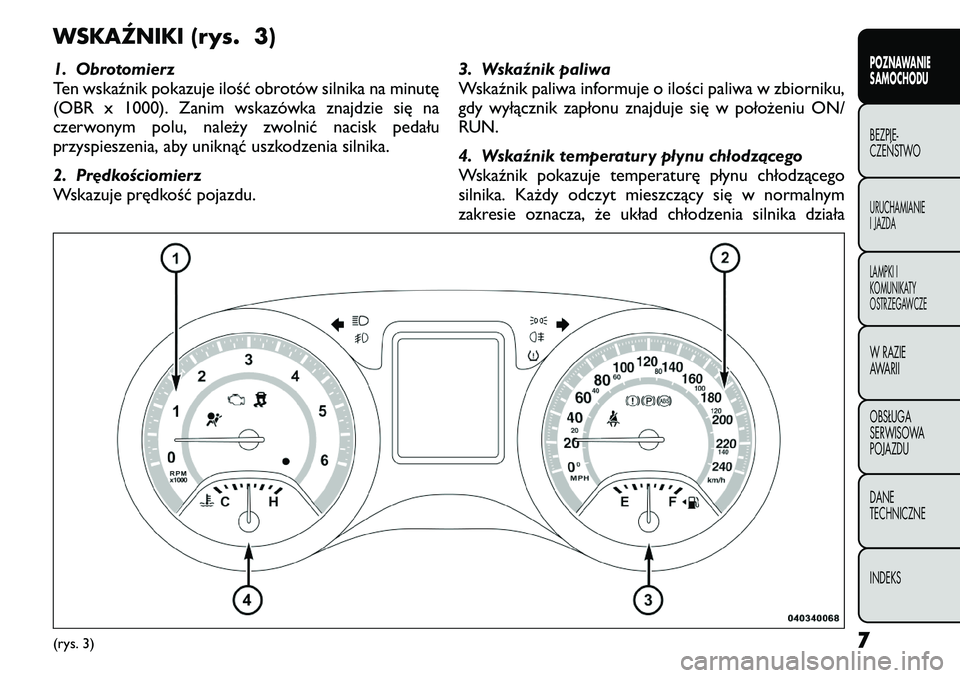

WSKAŹNIKI (rys. 3)
1. Obrotomierz
Ten wskaźnik pokazuje ilość obrotów silnika na minutę
(OBR x 1000). Zanim wskazówka znajdzie się na
czerwonym polu, należy zwolnić nacisk pedału
przyspieszenia, aby uniknąć uszkodzenia silnika.
2. Prędkościomierz
Wskazuje prędkość pojazdu.3. Wskaźnik paliwa
Wskaźnik paliwa informuje o ilości paliwa w zbiorniku,
gdy wyłącznik zapłonu znajduje się w położeniu ON/
RUN.
4. Wskaźnik temperatury płynu chłodzącego
Wskaźnik pokazuje temperaturę płynu chłodzącego
silnika. Każdy odczyt mieszczący się w normalnym
zakresie oznacza, że układ chłodzenia silnika działa(rys. 3)
7
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

poprawnie. Jeżeli podczas jazdy temperatura otoczenia
jest wysoka, samochód jedzie pod górę lub holuje
przyczepę, wskazówka będzie prawdopodobnie
pokazywać wyższą temperaturę. Jeżeli wskazówka
wskazuje oznaczenie „H”, należy bezpiecznie zwolnić i
zatrzymać samochód. Jeżeli klimatyzacja jest włączona,
należy ją wyłączyć. Przestawić dźwignię zmiany biegów
do położenia N i pozostawić pojazd na biegu jałowym.
Jeżeli wskazówka nadal wskazuje oznaczenie „H”,
natychmiast wyłączyć silnik i zadzwonić po pomoc
techniczną. (więcej informacji znajduje się w części
„Przegrzanie silnika” rozdziału „W razie awarii”).
Nie wolno pozostawiać samochodu z
pracującym silnikiem bez nadzoru,
ponieważ uniemożliwi to zareagowanie
w przypadku zapalenia się lampki sygnalizującej
przegrzanie silnika. UWAGA NA TEMAT KLUCZYKÓW
W pojeździe zainstalowany jest bezkluczykowy układ
zapłonowy. W skład układu wchodzi nadajnik zdalnego
sterowania z bezkluczykowym zdalnym otwieraniem i
zamykaniem pojazdu (RKE) oraz bezkluczykowy węzeł
zapłonu (KIN).
Funkcja bezkluczykowej aktywacji pojazdu
(Keyless Enter-N-Go)
Pojazd jest wyposażony w funkcję Keyless Enter-N-Go;
więcej informacji na ten temat znajduje się w punkcie
„Procedury uruchamiania” rozdziału „Uruchamianie i
jazda”.
BEZKLUCZYKOWY ZAPŁON (KIN)
Funkcja ta umożliwia kierowcy obsługę wyłącznika
zapłonu naciśnięciem przycisku, jeśli nadajnik zdalnego
bezkluczykowego otwierania i zamykania pojazdu
(RKE) znajduje się wewnątrz pojazdu.
Bezkluczykowy węzeł zapłonu ma cztery położenia
robocze (KIN), z których trzy są oznaczone i świecą się
po ich wybraniu. Są to położenia: OFF, ACC i ON/
RUN. Czwarte położenie to START; podczas
uruchomienia zaświeci się kontrolka RUN.
INFORMACJA:
Jeśli położenie wyłącznika zapłonu
nie zmienia się po naciśnięciu przycisku, nadajnik RKE
(nadajnik zdalnego sterowania) może mieć słabo
naładowaną lub wyładowaną baterię. W tej sytuacji
wyłącznikiem zapłonu można sterować według metody
rezerwowej. Przystawić przednią część (po przeciwnej
stronie kluczyka awaryjnego) nadajnika zdalnego
8
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

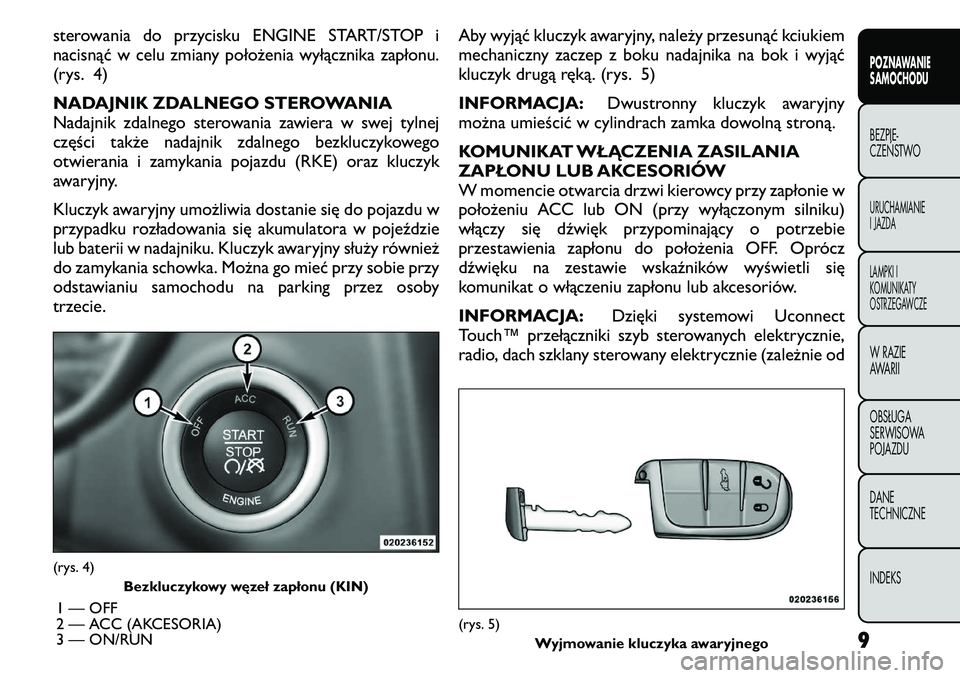

sterowania do przycisku ENGINE START/STOP i
nacisnąć w celu zmiany położenia wyłącznika zapłonu.
(rys. 4)
NADAJNIK ZDALNEGO STEROWANIA
Nadajnik zdalnego sterowania zawiera w swej tylnej
części także nadajnik zdalnego bezkluczykowego
otwierania i zamykania pojazdu (RKE) oraz kluczyk
awaryjny.
Kluczyk awaryjny umożliwia dostanie się do pojazdu w
przypadku rozładowania się akumulatora w pojeździe
lub baterii w nadajniku. Kluczyk awaryjny służy również
do zamykania schowka. Można go mieć przy sobie przy
odstawianiu samochodu na parking przez osoby
trzecie.Aby wyjąć kluczyk awaryjny, należy przesunąć kciukiem
mechaniczny zaczep z boku nadajnika na bok i wyjąć
kluczyk drugą ręką. (rys. 5)
INFORMACJA:
Dwustronny kluczyk awaryjny
można umieścić w cylindrach zamka dowolną stroną.
KOMUNIKAT WŁĄCZENIA ZASILANIA
ZAPŁONU LUB AKCESORIÓW
W momencie otwarcia drzwi kierowcy przy zapłonie w
położeniu ACC lub ON (przy wyłączonym silniku)
włączy się dźwięk przypominający o potrzebie
przestawienia zapłonu do położenia OFF. Oprócz
dźwięku na zestawie wskaźników wyświetli się
komunikat o włączeniu zapłonu lub akcesoriów.
INFORMACJA: Dzięki systemowi Uconnect
Touch™ przełączniki szyb sterowanych elektrycznie,
radio, dach szklany sterowany elektrycznie (zależnie od(rys. 4) Bezkluczykowy węzeł zapłonu (KIN)
1 — OFF
2 — ACC (AKCESORIA)
3 — ON/RUN
(rys. 5) Wyjmowanie kluczyka awaryjnego 9
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

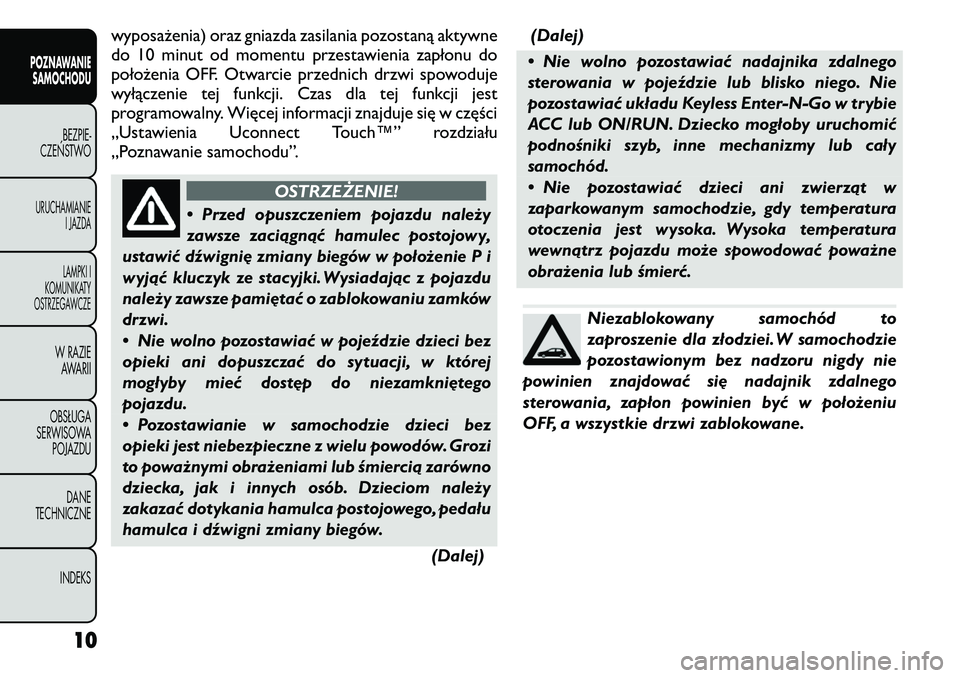

wyposażenia) oraz gniazda zasilania pozostaną aktywne
do 10 minut od momentu przestawienia zapłonu do
położenia OFF. Otwarcie przednich drzwi spowoduje
wyłączenie tej funkcji. Czas dla tej funkcji jest
programowalny. Więcej informacji znajduje się w części
„Ustawienia Uconnect Touch™” rozdziału
„Poznawanie samochodu”.
OSTRZEŻENIE!
• Przed opuszczeniem pojazdu należy
zawsze zaciągnąć hamulec postojowy,
ustawić dźwignię zmiany biegów w położenie P i
wyjąć kluczyk ze stacyjki. Wysiadając z pojazdu
należy zawsze pamiętać o zablokowaniu zamków
drzwi.
• Nie wolno pozostawiać w pojeździe dzieci bez
opieki ani dopuszczać do sytuacji, w której
mogłyby mieć dostęp do niezamkniętego
pojazdu.
• Pozostawianie w samochodzie dzieci bez
opieki jest niebezpieczne z wielu powodów. Grozi
to poważnymi obrażeniami lub śmiercią zarówno
dziecka, jak i innych osób. Dzieciom należy
zakazać dotykania hamulca postojowego, pedału
hamulca i dźwigni zmiany biegów.
(Dalej)(Dalej)
• Nie wolno pozostawiać nadajnika zdalnego
sterowania w pojeździe lub blisko niego. Nie
pozostawiać układu Keyless Enter-N-Go w trybie
ACC lub ON/RUN. Dziecko mogłoby uruchomić
podnośniki szyb, inne mechanizmy lub cały
samochód.
• Nie pozostawiać dzieci ani zwierząt w
zaparkowanym samochodzie, gdy temperatura
otoczenia jest wysoka. Wysoka temperatura
wewnątrz pojazdu może spowodować poważne
obrażenia lub śmierć.
Niezablokowany samochód to
zaproszenie dla złodziei. W samochodzie
pozostawionym bez nadzoru nigdy nie
powinien znajdować się nadajnik zdalnego
sterowania, zapłon powinien być w położeniu
OFF, a wszystkie drzwi zablokowane.
10
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

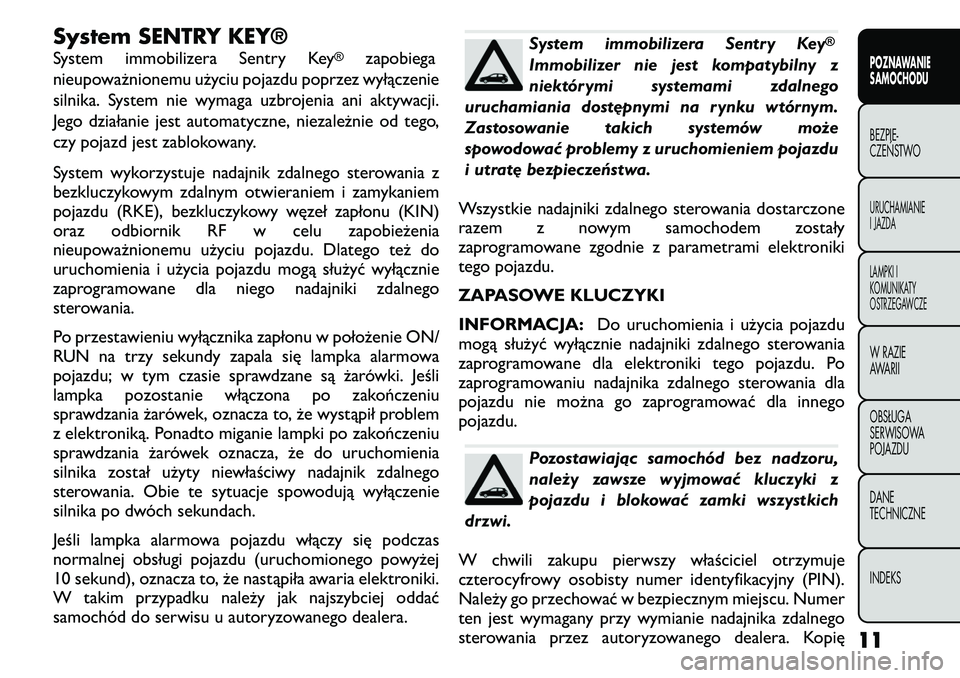

System SENTRY KEY®
System immobilizera Sentry Key
®
zapobiega
nieupoważnionemu użyciu pojazdu poprzez wyłączenie
silnika. System nie wymaga uzbrojenia ani aktywacji.
Jego działanie jest automatyczne, niezależnie od tego,
czy pojazd jest zablokowany.
System wykorzystuje nadajnik zdalnego sterowania z
bezkluczykowym zdalnym otwieraniem i zamykaniem
pojazdu (RKE), bezkluczykowy węzeł zapłonu (KIN)
oraz odbiornik RF w celu zapobieżenia
nieupoważnionemu użyciu pojazdu. Dlatego też do
uruchomienia i użycia pojazdu mogą służyć wyłącznie
zaprogramowane dla niego nadajniki zdalnego
sterowania.
Po przestawieniu wyłącznika zapłonu w położenie ON/
RUN na trzy sekundy zapala się lampka alarmowa
pojazdu; w tym czasie sprawdzane są żarówki. Jeśli
lampka pozostanie włączona po zakończeniu
sprawdzania żarówek, oznacza to, że wystąpił problem
z elektroniką. Ponadto miganie lampki po zakończeniu
sprawdzania żarówek oznacza, że do uruchomienia
silnika został użyty niewłaściwy nadajnik zdalnego
sterowania. Obie te sytuacje spowodują wyłączenie
silnika po dwóch sekundach.
Jeśli lampka alarmowa pojazdu włączy się podczas
normalnej obsługi pojazdu (uruchomionego powyżej
10 sekund), oznacza to, że nastąpiła awaria elektroniki.
W takim przypadku należy jak najszybciej oddać
samochód do serwisu u autoryzowanego dealera.
System immobilizera Sentry Key
®
Immobilizer nie jest kompatybilny z
niektórymi systemami zdalnego
uruchamiania dostępnymi na rynku wtórnym.
Zastosowanie takich systemów może
spowodować problemy z uruchomieniem pojazdu
i utratę bezpieczeństwa.
Wszystkie nadajniki zdalnego sterowania dostarczone
razem z nowym samochodem zostały
zaprogramowane zgodnie z parametrami elektroniki
tego pojazdu.
ZAPASOWE KLUCZYKI
INFORMACJA: Do uruchomienia i użycia pojazdu
mogą służyć wyłącznie nadajniki zdalnego sterowania
zaprogramowane dla elektroniki tego pojazdu. Po
zaprogramowaniu nadajnika zdalnego sterowania dla
pojazdu nie można go zaprogramować dla innegopojazdu.Pozostawiając samochód bez nadzoru,
należy zawsze wyjmować kluczyki z
pojazdu i blokować zamki wszystkich
drzwi.
W chwili zakupu pierwszy właściciel otrzymuje
czterocyfrowy osobisty numer identyfikacyjny (PIN).
Należy go przechować w bezpiecznym miejscu. Numer
ten jest wymagany przy wymianie nadajnika zdalnego
sterowania przez autoryzowanego dealera. Kopię 11
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

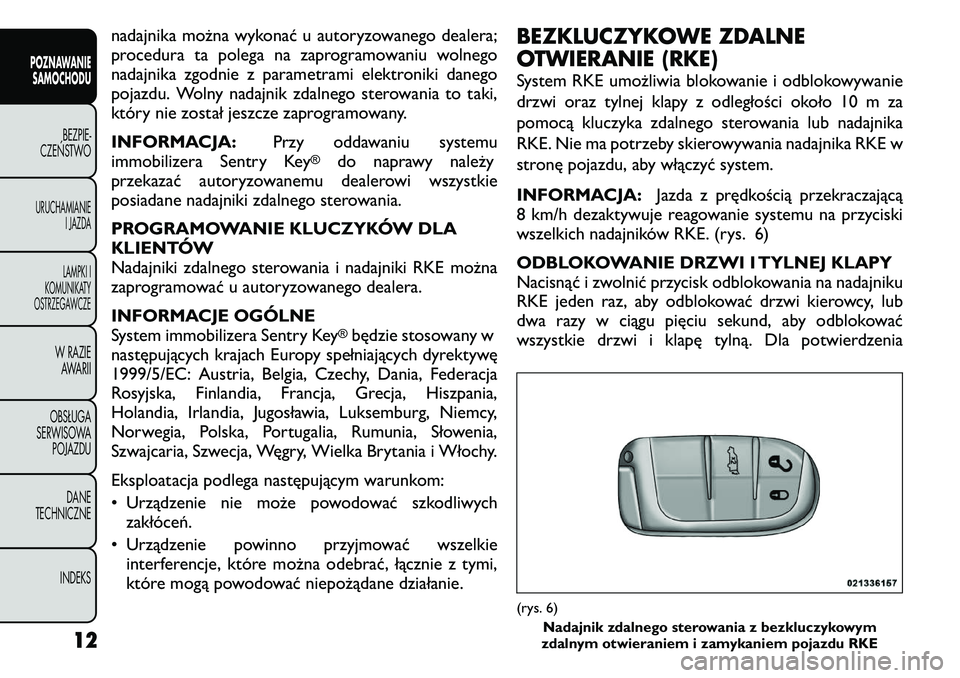

nadajnika można wykonać u autoryzowanego dealera;
procedura ta polega na zaprogramowaniu wolnego
nadajnika zgodnie z parametrami elektroniki danego
pojazdu. Wolny nadajnik zdalnego sterowania to taki,
który nie został jeszcze zaprogramowany.
INFORMACJA:Przy oddawaniu systemu
immobilizera Sentry Key
®
do naprawy należy
przekazać autoryzowanemu dealerowi wszystkie
posiadane nadajniki zdalnego sterowania.
PROGRAMOWANIE KLUCZYKÓW DLA
KLIENTÓW
Nadajniki zdalnego sterowania i nadajniki RKE można
zaprogramować u autoryzowanego dealera.
INFORMACJE OGÓLNE
System immobilizera Sentry Key®będzie stosowany w
następujących krajach Europy spełniających dyrektywę
1999/5/EC: Austria, Belgia, Czechy, Dania, Federacja
Rosyjska, Finlandia, Francja, Grecja, Hiszpania,
Holandia, Irlandia, Jugosławia, Luksemburg, Niemcy,
Norwegia, Polska, Portugalia, Rumunia, Słowenia,
Szwajcaria, Szwecja, Węgry, Wielka Brytania i Włochy.
Eksploatacja podlega następującym warunkom:
• Urządzenie nie może powodować szkodliwych zakłóceń.
• Urządzenie powinno przyjmować wszelkie interferencje, które można odebrać, łącznie z tymi,
które mogą powodować niepożądane działanie. BEZKLUCZYKOWE ZDALNE
OTWIERANIE (RKE)
System RKE umożliwia blokowanie i odblokowywanie
drzwi oraz tylnej klapy z odległości około 10 m za
pomocą kluczyka zdalnego sterowania lub nadajnika
RKE. Nie ma potrzeby skierowywania nadajnika RKE w
stronę pojazdu, aby włączyć system.
INFORMACJA:
Jazda z prędkością przekraczającą
8 km/h dezaktywuje reagowanie systemu na przyciski
wszelkich nadajników RKE. (rys. 6)
ODBLOKOWANIE DRZWI I TYLNEJ KLAPY
Nacisnąć i zwolnić przycisk odblokowania na nadajniku
RKE jeden raz, aby odblokować drzwi kierowcy, lub
dwa razy w ciągu pięciu sekund, aby odblokować
wszystkie drzwi i klapę tylną. Dla potwierdzenia
(rys. 6) Nadajnik zdalnego sterowania z bezkluczykowym
zdalnym otwieraniem i zamykaniem pojazdu RKE
12
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

sygnału odblokowania błysną światła kierunkowskazów.
Włączy się również system oświetlenia wejścia.
Jeżeli samochód jest wyposażony w układ pasywnego
otwierania drzwi, patrz punkt „Keyless Enter-N-Go” w
rozdziale „Poznawanie samochodu”.
Funkcja zdalnego odblokowania zamka drzwi
kierowcy/wszystkich drzwi po pierwszym
naciśnięciu
Funkcja ta umożliwia zaprogramowanie układu w celu
odblokowania drzwi kierowcy lub wszystkich drzwi po
pierwszym naciśnięciu przycisku odblokowania na
nadajniku RKE. Więcej informacji na temat zmiany
bieżącego ustawienia znajduje się w punkcie
„Ustawienia Uconnect Touch™” w rozdziale
„Poznawanie samochodu”.
Flash Headlights With Lock (Mignięcie
światłami przednimi wraz z zadziałaniem
blokady drzwi)
Funkcja ta powoduje miganie kierunkowskazów przy
zablokowaniu i odblokowaniu nadajnikiem RKE. Można
ją włączyć lub wyłączyć. Więcej informacji na temat
zmiany bieżącego ustawienia znajduje się w punkcie
„Ustawienia Uconnect Touch™” w rozdziale
„Poznawanie samochodu”.
Włączanie reflektorów przy odblokowaniu nadajnikiem
Funkcja ta powoduje włączenie reflektorów na
maksymalnie 90 sekund przy odblokowaniu drzwi
nadajnikiem RKE. Czas dla tej funkcji można
zaprogramować w pojazdach wyposażonych w układUconnect Touch™. Więcej informacji na temat zmiany
bieżącego ustawienia znajduje się w punkcie
„Ustawienia Uconnect Touch™” w rozdziale
„Poznawanie samochodu”.
BLOKOWANIE DRZWI I TYLNEJ KLAPY
Nacisnąć i przytrzymać przycisk zablokowania na
nadajniku RKE, aby zablokować wszystkie drzwi i klapę
tylną. Mignięcie kierunkowskazów sygnalizuje
potwierdzenie sygnału odblokowania.
Jeżeli samochód jest wyposażony w układ pasywnego
otwierania drzwi, patrz punkt „Keyless Enter-N-Go” w
rozdziale „Poznawanie samochodu”.
FUNKCJA ZDALNEGO OTWIERANIA SZYB
Funkcja ta umożliwia zdalne opuszczenie szyb
przednich drzwi kierowcy i pasażera. Aby jej użyć,
należy nacisnąć i zwolnić przycisk odblokowania na
nadajniku RKE, po czym natychmiast nacisnąć i
przytrzymać przycisk odblokowania, aż szyby zostaną
opuszczone do pożądanego poziomu lub całkowicie.
PROGRAMOWANIE DODATKOWYCH
NADAJNIKÓW
Nadajniki zdalnego sterowania i nadajniki RKE można
zaprogramować u autoryzowanego dealera.
WYMIANA BATERII NADAJNIKA
Zużytą baterię zaleca się wymienić na baterię CR2032.
INFORMACJA:
• Materiał nadchloranowy — może wymagać
specjalnego transportu.
13
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS
