FIAT FREEMONT 2012 Betriebsanleitung (in German)

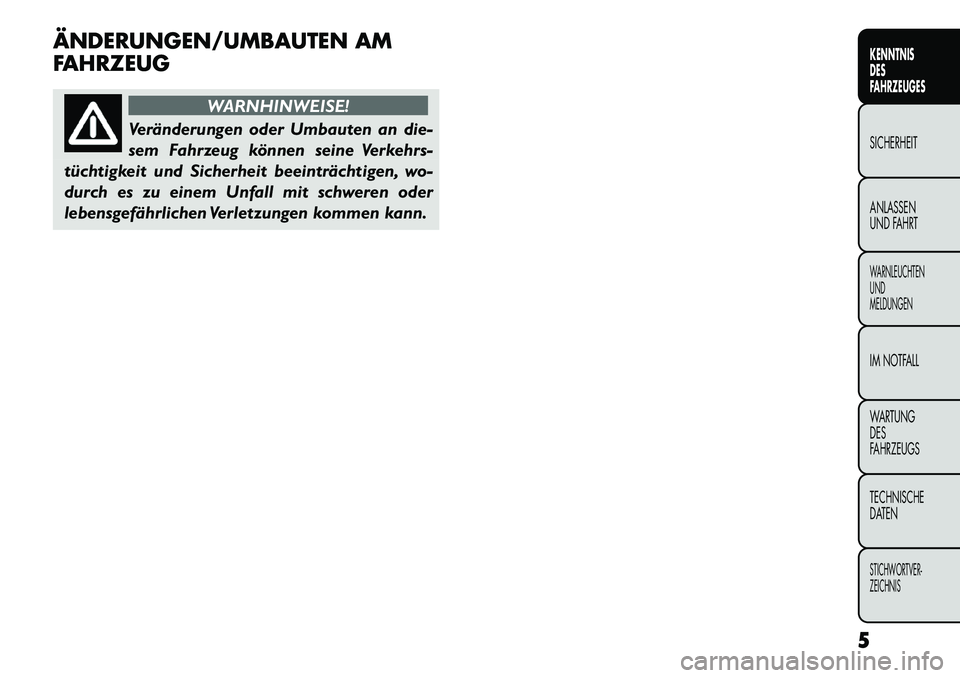

ÄNDERUNGEN/UMBAUTEN AM
FAHRZEUG
WARNHINWEISE!
Veränderungen oder Umbauten an die-
sem Fahrzeug können seine Verkehrs-
tüchtigkeit und Sicherheit beeinträchtigen, wo-
durch es zu einem Unfall mit schweren oder
lebensgefährlichen Verletzungen kommen kann.
5
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

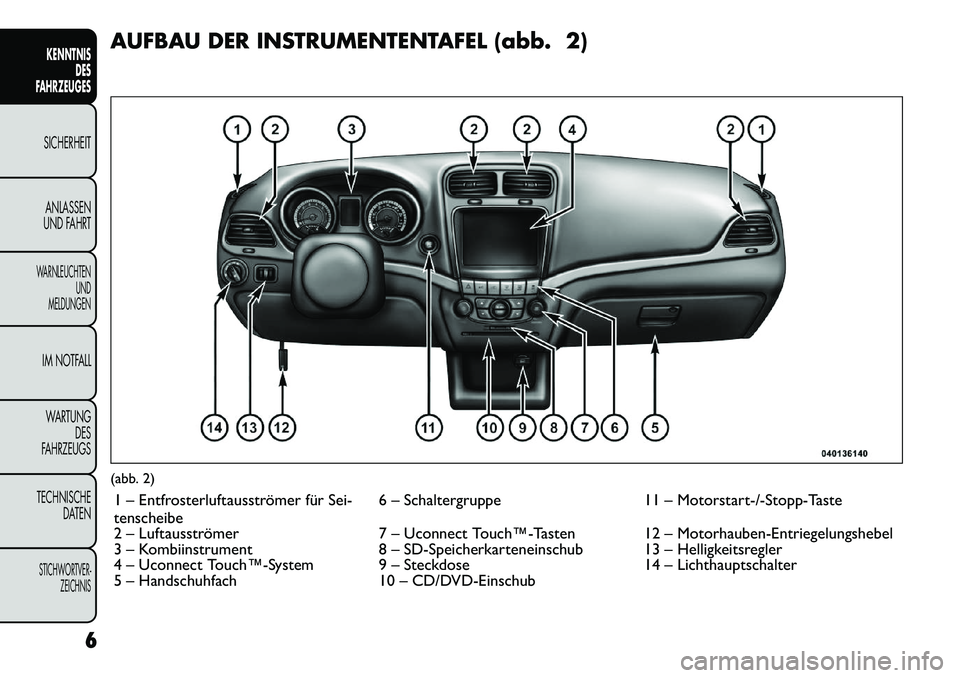

AUFBAU DER INSTRUMENTENTAFEL (abb. 2)(abb. 2)1 – Entfrosterluftausströmer für Sei-
tenscheibe 6 – Schaltergruppe 11 – Motorstart-/-Stopp-Taste
2 – Luftausströmer 7 – Uconnect Touch™­Tasten 12 – Motorhauben-Entriegelungshebel
3 – Kombiinstrument 8 – SD-Speicherkarteneinschub 13 – Helligkeitsregler
4 – Uconnect Touch™­System 9 – Steckdose 14 – Lichthauptschalter
5 – Handschuhfach 10 – CD/DVD-Einschub
6
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

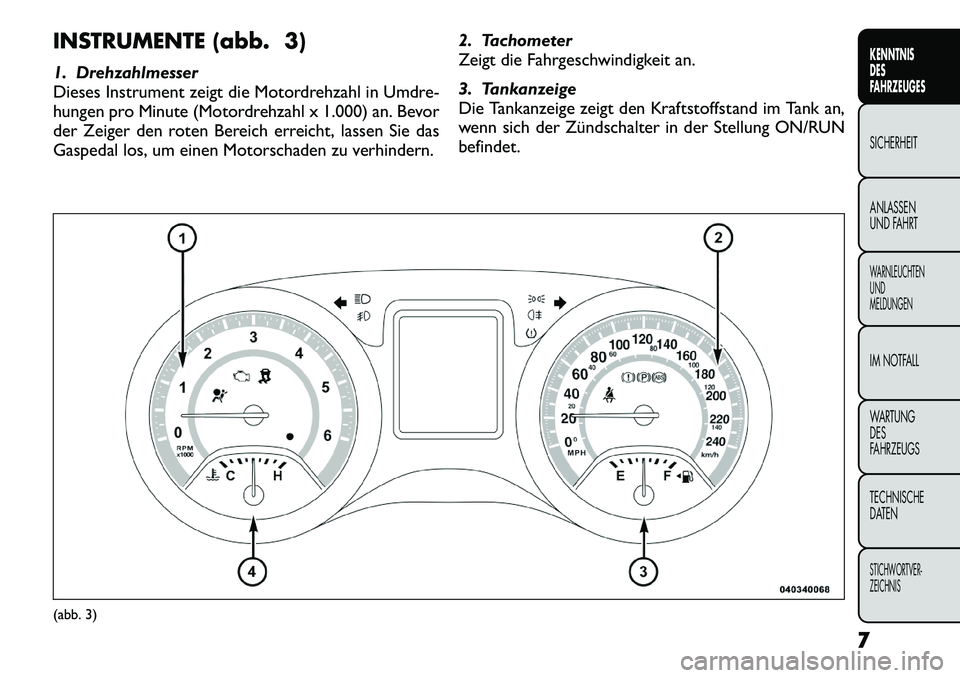

INSTRUMENTE (abb. 3)
1. Drehzahlmesser
Dieses Instrument zeigt die Motordrehzahl in Umdre-
hungen pro Minute (Motordrehzahl x 1.000) an. Bevor
der Zeiger den roten Bereich erreicht, lassen Sie das
Gaspedal los, um einen Motorschaden zu verhindern.2. Tachometer
Zeigt die Fahrgeschwindigkeit an.
3. Tankanzeige
Die Tankanzeige zeigt den Kraftstoffstand im Tank an,
wenn sich der Zündschalter in der Stellung ON/RUN
befindet.(abb. 3)
7
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

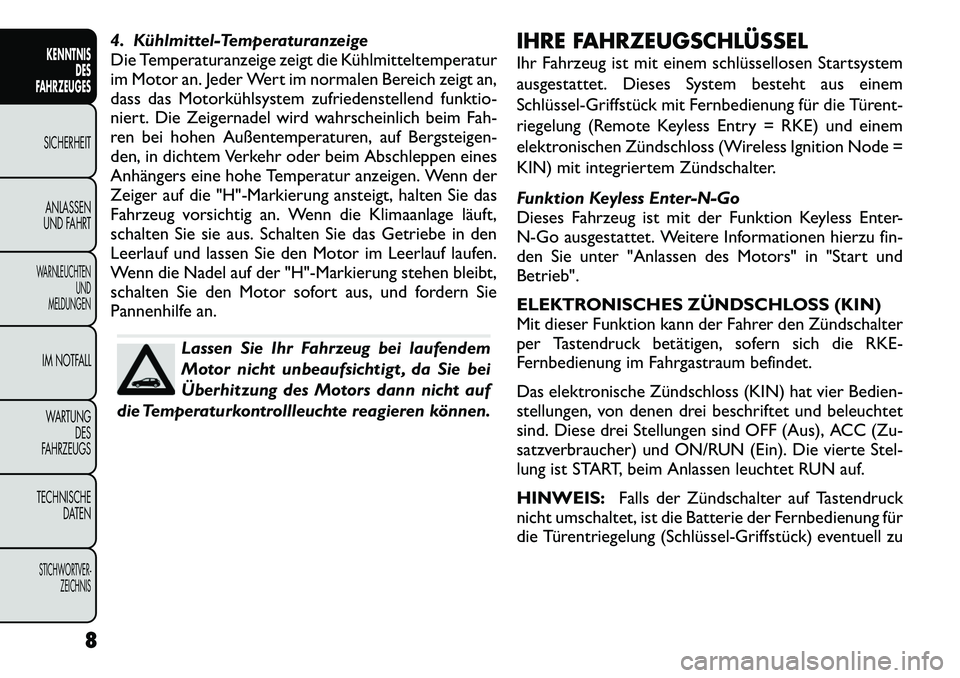

4. Kühlmittel-Temperaturanzeige
Die Temperaturanzeige zeigt die Kühlmitteltemperatur
im Motor an. Jeder Wert im normalen Bereich zeigt an,
dass das Motorkühlsystem zufriedenstellend funktio-
niert. Die Zeigernadel wird wahrscheinlich beim Fah-
ren bei hohen Außentemperaturen, auf Bergsteigen-
den, in dichtem Verkehr oder beim Abschleppen eines
Anhängers eine hohe Temperatur anzeigen. Wenn der
Zeiger auf die "H"-Markierung ansteigt, halten Sie das
Fahrzeug vorsichtig an. Wenn die Klimaanlage läuft,
schalten Sie sie aus. Schalten Sie das Getriebe in den
Leerlauf und lassen Sie den Motor im Leerlauf laufen.
Wenn die Nadel auf der "H"-Markierung stehen bleibt,
schalten Sie den Motor sofort aus, und fordern Sie
Pannenhilfe an.
Lassen Sie Ihr Fahrzeug bei laufendem
Motor nicht unbeaufsichtigt , da Sie bei
Ãœberhitzung des Motors dann nicht auf
die Temperaturkontrollleuchte reagieren können. IHRE FAHRZEUGSCHLÜSSEL
Ihr Fahrzeug ist mit einem schlüssellosen Startsystem
ausgestattet. Dieses System besteht aus einem
Schlüssel­Griffstück mit Fernbedienung für die Türent-
riegelung (Remote Keyless Entry = RKE) und einem
elektronischen Zündschloss (Wireless Ignition Node =
KIN) mit integriertem Zündschalter.
Funktion Keyless Enter-N-Go
Dieses Fahrzeug ist mit der Funktion Keyless Enter-
N-Go ausgestattet. Weitere Informationen hierzu fin-
den Sie unter "Anlassen des Motors" in "Start undBetrieb".
ELEKTRONISCHES ZÃœNDSCHLOSS (KIN)
Mit dieser Funktion kann der Fahrer den Zündschalter
per Tastendruck betätigen, sofern sich die RKE-
Fernbedienung im Fahrgastraum befindet.
Das elektronische Zündschloss (KIN) hat vier Bedien-
stellungen, von denen drei beschriftet und beleuchtet
sind. Diese drei Stellungen sind OFF (Aus), ACC (Zu-
satzverbraucher) und ON/RUN (Ein). Die vierte Stel-
lung ist START, beim Anlassen leuchtet RUN auf. HINWEIS:
Falls der Zündschalter auf Tastendruck
nicht umschaltet, ist die Batterie der Fernbedienung für
die Türentriegelung (Schlüssel­Griffstück) eventuell zu
8
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

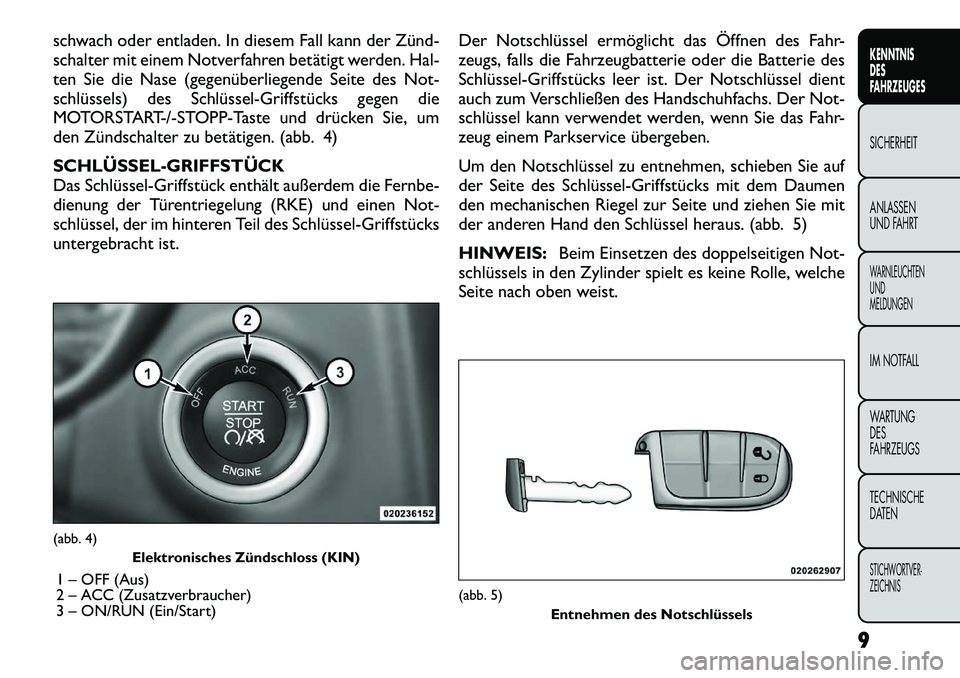

schwach oder entladen. In diesem Fall kann der Zünd­
schalter mit einem Notverfahren betätigt werden. Hal-
ten Sie die Nase (gegenüberliegende Seite des Not-
schlüssels) des Schlüssel­Griffstücks gegen die
MOTORSTART-/-STOPP-Taste und drücken Sie, um
den Zündschalter zu betätigen. (abb. 4) SCHLÜSSEL­GRIFFSTÜCK
Das Schlüssel­Griffstück enthält außerdem die Fernbe-
dienung der Türentriegelung (RKE) und einen Not-
schlüssel, der im hinteren Teil des Schlüssel­Griffstücks
untergebracht ist.Der Notschlüssel ermöglicht das Öffnen des Fahr-
zeugs, falls die Fahrzeugbatterie oder die Batterie des
Schlüssel­Griffstücks leer ist. Der Notschlüssel dient
auch zum Verschließen des Handschuhfachs. Der Not-
schlüssel kann verwendet werden, wenn Sie das Fahr-
zeug einem Parkservice übergeben.
Um den Notschlüssel zu entnehmen, schieben Sie auf
der Seite des Schlüssel­Griffstücks mit dem Daumen
den mechanischen Riegel zur Seite und ziehen Sie mit
der anderen Hand den Schlüssel heraus. (abb. 5) HINWEIS:
Beim Einsetzen des doppelseitigen Not-
schlüssels in den Zylinder spielt es keine Rolle, welche
Seite nach oben weist.(abb. 4) Elektronisches Zündschloss (KIN)
1 – OFF (Aus)
2 – ACC (Zusatzverbraucher)
3 – ON/RUN (Ein/Start)
(abb. 5) Entnehmen des Notschlüssels
9
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

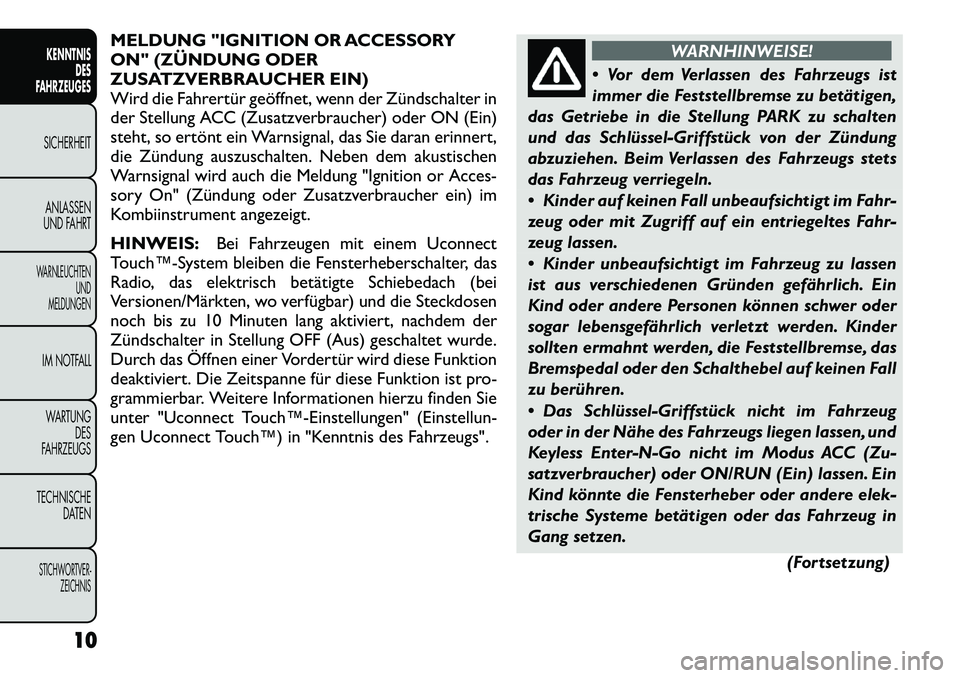

MELDUNG "IGNITION OR ACCESSORY
ON" (ZÃœNDUNG ODER
ZUSATZVERBRAUCHER EIN)
Wird die Fahrertür geöffnet, wenn der Zündschalter in
der Stellung ACC (Zusatzverbraucher) oder ON (Ein)
steht, so ertönt ein Warnsignal, das Sie daran erinnert,
die Zündung auszuschalten. Neben dem akustischen
Warnsignal wird auch die Meldung "Ignition or Acces-
sory On" (Zündung oder Zusatzverbraucher ein) im
Kombiinstrument angezeigt. HINWEIS:Bei Fahrzeugen mit einem Uconnect
Touch™­System bleiben die Fensterheberschalter, das
Radio, das elektrisch betätigte Schiebedach (bei
Versionen/Märkten, wo verfügbar) und die Steckdosen
noch bis zu 10 Minuten lang aktiviert, nachdem der
Zündschalter in Stellung OFF (Aus) geschaltet wurde.
Durch das Öffnen einer Vordertür wird diese Funktion
deaktiviert. Die Zeitspanne für diese Funktion ist pro-
grammierbar. Weitere Informationen hierzu finden Sie
unter "Uconnect Touch™­Einstellungen" (Einstellun-
gen Uconnect Touchâ„¢) in "Kenntnis des Fahrzeugs".
WARNHINWEISE!
 Vor dem Verlassen des Fahrzeugs ist
immer die Feststellbremse zu betätigen,
das Getriebe in die Stellung PARK zu schalten
und das Schlüssel-Griffstück von der Zündung
abzuziehen. Beim Verlassen des Fahrzeugs stets
das Fahrzeug verriegeln.
 Kinder auf keinen Fall unbeaufsichtigt im Fahr-
zeug oder mit Zugriff auf ein entriegeltes Fahr-
zeug lassen.
 Kinder unbeaufsichtigt im Fahrzeug zu lassen
ist aus verschiedenen Gründen gefährlich. Ein
Kind oder andere Personen können schwer oder
sogar lebensgefährlich verletzt werden. Kinder
sollten ermahnt werden, die Feststellbremse, das
Bremspedal oder den Schalthebel auf keinen Fall
zu berühren.
 Das Schlüssel-Griffstück nicht im Fahrzeug
oder in der Nähe des Fahrzeugs liegen lassen, und
Keyless Enter-N-Go nicht im Modus ACC (Zu-
satzverbraucher) oder ON/RUN (Ein) lassen. Ein
Kind könnte die Fensterheber oder andere elek-
trische Systeme betätigen oder das Fahrzeug in
Gang setzen.
(Fortsetzung)
10
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

(Fortsetzung)
 Lassen Sie bei hohen Außentemperaturen
keine Kinder oder Tiere in einem geparkten Fahr-
zeug zurück. Der Innenraum kann sich so stark
aufheizen, dass Gefahr für die Gesundheit und im
Extremfall sogar Lebensgefahr besteht .
Ein nicht abgeschlossenes Fahrzeug ist
eine Einladung zum Diebstahl. Beim Ver-
lassen des Fahrzeugs grundsätzlich das
Schlüssel-Griffstück abziehen, die Zündung aus-
schalten und alle Türen verriegeln, wenn das Fahr-

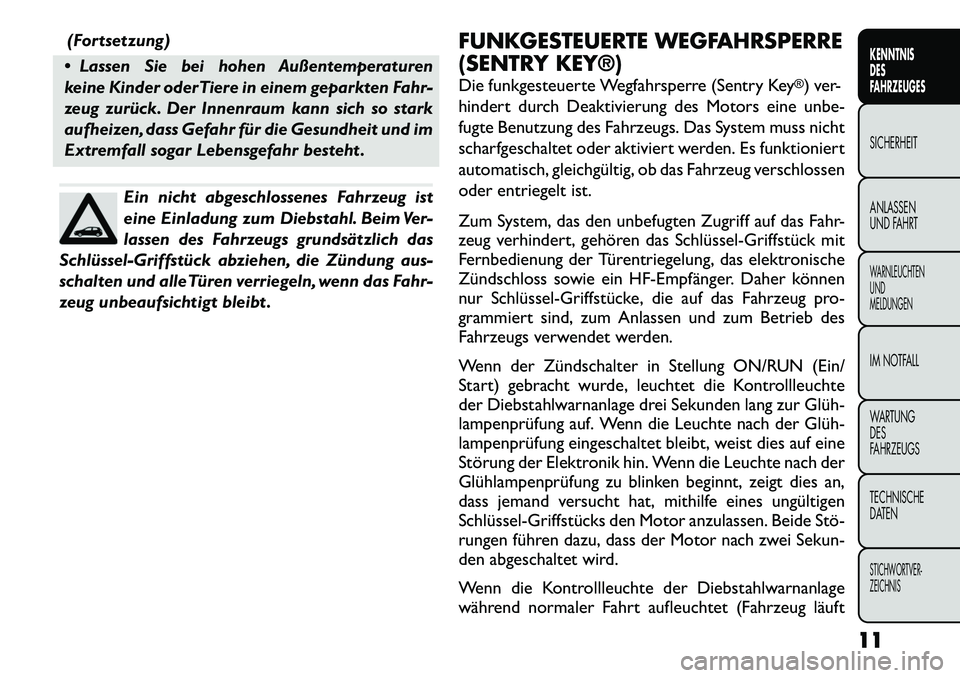

zeug unbeaufsichtigt bleibt . FUNKGESTEUERTE WEGFAHRSPERRE
(SENTRY KEY®)
Die funkgesteuerte Wegfahrsperre (Sentry Key
®) ver-
hindert durch Deaktivierung des Motors eine unbe-
fugte Benutzung des Fahrzeugs. Das System muss nicht
scharfgeschaltet oder aktiviert werden. Es funktioniert
automatisch, gleichgültig, ob das Fahrzeug verschlossen
oder entriegelt ist.
Zum System, das den unbefugten Zugriff auf das Fahr-
zeug verhindert, gehören das Schlüssel­Griffstück mit
Fernbedienung der Türentriegelung, das elektronische
Zündschloss sowie ein HF-Empfänger. Daher können
nur Schlüssel­Griffstücke, die auf das Fahrzeug pro-
grammiert sind, zum Anlassen und zum Betrieb des
Fahrzeugs verwendet werden.
Wenn der Zündschalter in Stellung ON/RUN (Ein/
Start) gebracht wurde, leuchtet die Kontrollleuchte
der Diebstahlwarnanlage drei Sekunden lang zur Glüh­
lampenprüfung auf. Wenn die Leuchte nach der Glüh­
lampenprüfung eingeschaltet bleibt, weist dies auf eine
Störung der Elektronik hin. Wenn die Leuchte nach der
Glühlampenprüfung zu blinken beginnt, zeigt dies an,
dass jemand versucht hat, mithilfe eines ungültigen
Schlüssel­Griffstücks den Motor anzulassen. Beide Stö­
rungen führen dazu, dass der Motor nach zwei Sekun-
den abgeschaltet wird.
Wenn die Kontrollleuchte der Diebstahlwarnanlage
während normaler Fahrt aufleuchtet (Fahrzeug läuft
11
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

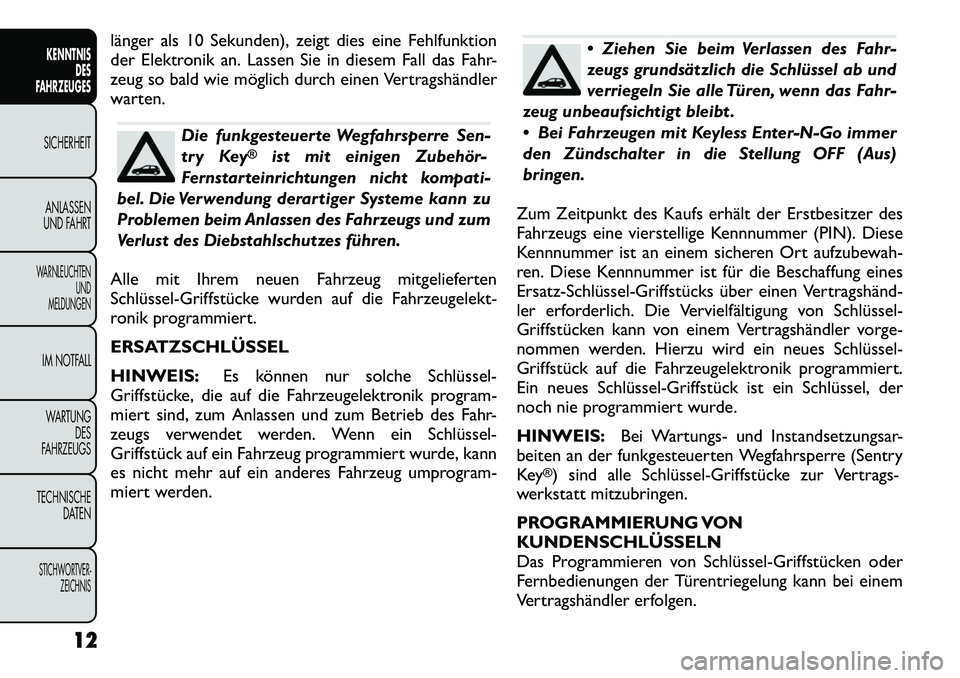

länger als 10 Sekunden), zeigt dies eine Fehlfunktion
der Elektronik an. Lassen Sie in diesem Fall das Fahr-
zeug so bald wie möglich durch einen Vertragshändler
warten.
Die funkgesteuerte Wegfahrsperre Sen-
try Key
®
ist mit einigen Zubehör­
Fernstarteinrichtungen nicht kompati-
bel. Die Verwendung derartiger Systeme kann zu
Problemen beim Anlassen des Fahrzeugs und zum
Verlust des Diebstahlschutzes führen.
Alle mit Ihrem neuen Fahrzeug mitgelieferten
Schlüssel­Griffstücke wurden auf die Fahrzeugelekt-
ronik programmiert.
ERSATZSCHLÜSSELHINWEIS: Es können nur solche Schlüssel­
Griffstücke, die auf die Fahrzeugelektronik program-
miert sind, zum Anlassen und zum Betrieb des Fahr-
zeugs verwendet werden. Wenn ein Schlüssel­
Griffstück auf ein Fahrzeug programmiert wurde, kann
es nicht mehr auf ein anderes Fahrzeug umprogram-
miert werden.
 Ziehen Sie beim Verlassen des Fahr-
zeugs grundsätzlich die Schlüssel ab und
verriegeln Sie alle Türen, wenn das Fahr-
zeug unbeaufsichtigt bleibt .
 Bei Fahrzeugen mit Keyless Enter-N-Go immer
den Zündschalter in die Stellung OFF (Aus)
bringen.
Zum Zeitpunkt des Kaufs erhält der Erstbesitzer des
Fahrzeugs eine vierstellige Kennnummer (PIN). Diese
Kennnummer ist an einem sicheren Ort aufzubewah-
ren. Diese Kennnummer ist für die Beschaffung eines
Ersatz­Schlüssel­Griffstücks über einen Vertragshänd­
ler erforderlich. Die Vervielfältigung von Schlüssel­
Griffstücken kann von einem Vertragshändler vorge-
nommen werden. Hierzu wird ein neues Schlüssel­
Griffstück auf die Fahrzeugelektronik programmiert.
Ein neues Schlüssel­Griffstück ist ein Schlüssel, der
noch nie programmiert wurde. HINWEIS: Bei Wartungs- und Instandsetzungsar-
beiten an der funkgesteuerten Wegfahrsperre (Sentry
Key
®) sind alle Schlüssel­Griffstücke zur Vertrags-
werkstatt mitzubringen.
PROGRAMMIERUNG VON KUNDENSCHLÃœSSELN
Das Programmieren von Schlüssel­Griffstücken oder
Fernbedienungen der Türentriegelung kann bei einem
Vertragshändler erfolgen.
12
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

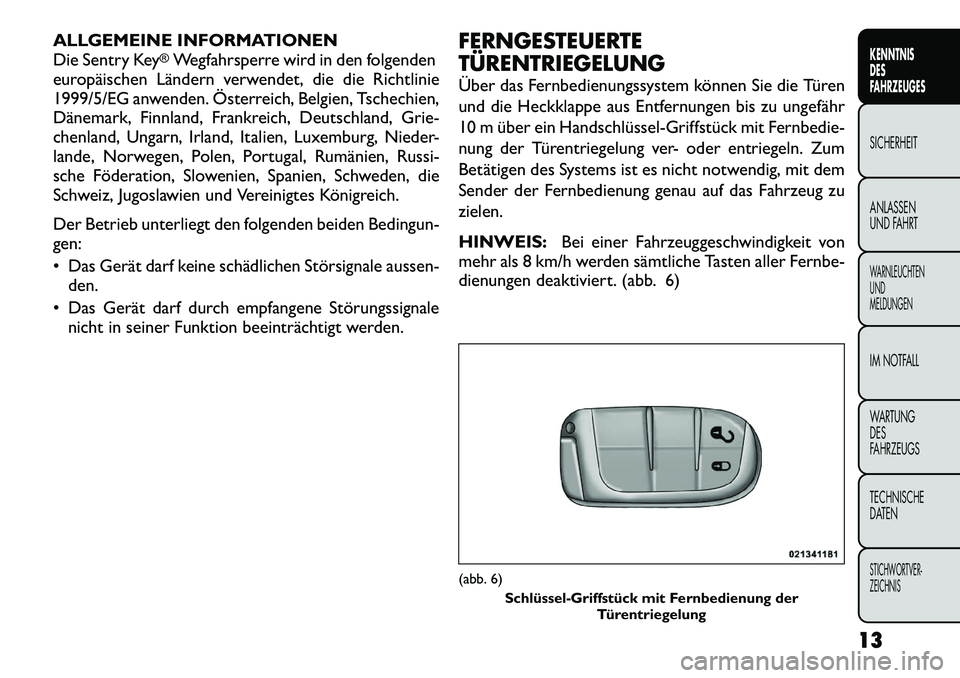

ALLGEMEINE INFORMATIONEN
Die Sentry Key
®Wegfahrsperre wird in den folgenden
europäischen Ländern verwendet, die die Richtlinie
1999/5/EG anwenden. Österreich, Belgien, Tschechien,
Dänemark, Finnland, Frankreich, Deutschland, Grie-
chenland, Ungarn, Irland, Italien, Luxemburg, Nieder-
lande, Norwegen, Polen, Portugal, Rumänien, Russi-
sche Föderation, Slowenien, Spanien, Schweden, die
Schweiz, Jugoslawien und Vereinigtes Königreich.
Der Betrieb unterliegt den folgenden beiden Bedingun- gen:
 Das Gerät darf keine schädlichen Störsignale aussen-
den.
 Das Gerät darf durch empfangene Störungssignale nicht in seiner Funktion beeinträchtigt werden. FERNGESTEUERTE
TÃœRENTRIEGELUNG
Über das Fernbedienungssystem können Sie die Türen
und die Heckklappe aus Entfernungen bis zu ungefähr
10 m über ein Handschlüssel­Griffstück mit Fernbedie-
nung der Türentriegelung ver- oder entriegeln. Zum
Betätigen des Systems ist es nicht notwendig, mit dem
Sender der Fernbedienung genau auf das Fahrzeug zuzielen. HINWEIS:
Bei einer Fahrzeuggeschwindigkeit von
mehr als 8 km/h werden sämtliche Tasten aller Fernbe-
dienungen deaktiviert. (abb. 6)
(abb. 6) Schlüssel­Griffstück mit Fernbedienung der Türentriegelung
13
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

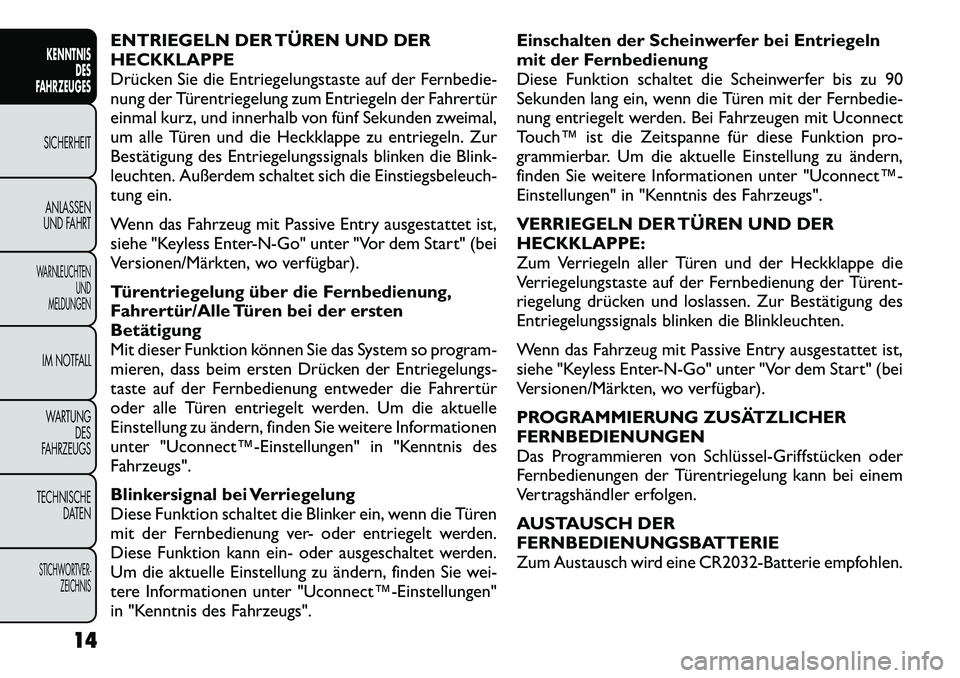

ENTRIEGELN DER TÃœREN UND DER HECKKLAPPE
Drücken Sie die Entriegelungstaste auf der Fernbedie-
nung der Türentriegelung zum Entriegeln der Fahrertür
einmal kurz, und innerhalb von fünf Sekunden zweimal,
um alle Türen und die Heckklappe zu entriegeln. Zur
Bestätigung des Entriegelungssignals blinken die Blink-
leuchten. Außerdem schaltet sich die Einstiegsbeleuch-
tung ein.
Wenn das Fahrzeug mit Passive Entry ausgestattet ist,
siehe "Keyless Enter-N-Go" unter "Vor dem Start" (bei
Versionen/Märkten, wo verfügbar).
Türentriegelung über die Fernbedienung,
Fahrertür/Alle Türen bei der ersten
Betätigung
Mit dieser Funktion können Sie das System so program-
mieren, dass beim ersten Drücken der Entriegelungs-
taste auf der Fernbedienung entweder die Fahrertür
oder alle Türen entriegelt werden. Um die aktuelle
Einstellung zu ändern, finden Sie weitere Informationen
unter "Uconnect™­Einstellungen" in "Kenntnis desFahrzeugs".
Blinkersignal bei Verriegelung
Diese Funktion schaltet die Blinker ein, wenn die Türen
mit der Fernbedienung ver- oder entriegelt werden.
Diese Funktion kann ein- oder ausgeschaltet werden.
Um die aktuelle Einstellung zu ändern, finden Sie wei-
tere Informationen unter "Uconnect™­Einstellungen"
in "Kenntnis des Fahrzeugs".Einschalten der Scheinwerfer bei Entriegeln
mit der Fernbedienung
Diese Funktion schaltet die Scheinwerfer bis zu 90
Sekunden lang ein, wenn die Türen mit der Fernbedie-
nung entriegelt werden. Bei Fahrzeugen mit Uconnect
Touch™ ist die Zeitspanne für diese Funktion pro-
grammierbar. Um die aktuelle Einstellung zu ändern,
finden Sie weitere Informationen unter "Uconnect™­
Einstellungen" in "Kenntnis des Fahrzeugs".
VERRIEGELN DER TÃœREN UND DER HECKKLAPPE:
Zum Verriegeln aller Türen und der Heckklappe die
Verriegelungstaste auf der Fernbedienung der Türent-
riegelung drücken und loslassen. Zur Bestätigung des
Entriegelungssignals blinken die Blinkleuchten.
Wenn das Fahrzeug mit Passive Entry ausgestattet ist,
siehe "Keyless Enter-N-Go" unter "Vor dem Start" (bei
Versionen/Märkten, wo verfügbar).
PROGRAMMIERUNG ZUSÄTZLICHER FERNBEDIENUNGEN
Das Programmieren von Schlüssel­Griffstücken oder
Fernbedienungen der Türentriegelung kann bei einem
Vertragshändler erfolgen.
AUSTAUSCH DER
FERNBEDIENUNGSBATTERIE
Zum Austausch wird eine CR2032-Batterie empfohlen.
14
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS
