sensor FIAT FREEMONT 2012 Instructieboek (in Dutch)

waarschuwingslampje voor lage bandenspanning niet
meer branden.
Om het TPMS weer in werking te stellen moet u eerst
alle vier banden- en wielstellen (wegbanden) vervangen
met banden met TPM-sensors (bandenspanningscon-
trole). Rij daarna tot 20 minuten met een snelheid van
meer dan 25 km/u. Het geluidssignaal van het TPM-
systeem klinkt en het verklikkerlampje knippert gedu-
rende 75 seconden.
PREMIUM SYSTEEM (voor bepaalde
uitvoeringen/markten)
Het bandenspanningscontrolesysteem (TPMS) maakt
gebruik van draadloze technologie met op de velg
gemonteerde elektronische sensors die het spannings-
niveau meten. De sensors, die bij het ventiel op de
velgen zijn gemonteerd, sturen informatie over de
bandenspanning naar de ontvangstmodule. OPMERKING:Het is uiterst belangrijk dat u de
spanning van alle banden van de auto maandelijks con-
troleert en de banden zonodig op de juiste spanning
brengt.
De TPMS bestaat uit de volgende onderdelen:
 Ontvangstmodule
 Vier bewakingssensors bandenspanning
 Drie startmodules (aangebracht in drie van de vier wielholten)  Verschillende boodschappen van het bandenspan-
ningscontrolesysteem (TPMS) die verschijnen op het
scherm van het elektronische voertuiginformatie-
centrum (EVIC)
 Waarschuwingslampje voor lage bandenspanning
Waarschuwing voor lage spanning van het
bandenspanningscontrolesysteem
Als de spanning in een of meer banden te laag is,
gaat in de instrumentengroep het waarschu-
wingslampje voor lage bandenspanning branden
en klinkt er een geluidssignaal. Verder geeft het Elek-
tronisch Voertuiginformatiecentrum (EVIC) een gra-
fiek weer waarop de bandenspanning van elke band
wordt afgebeeld en eventuele lage bandenspanning

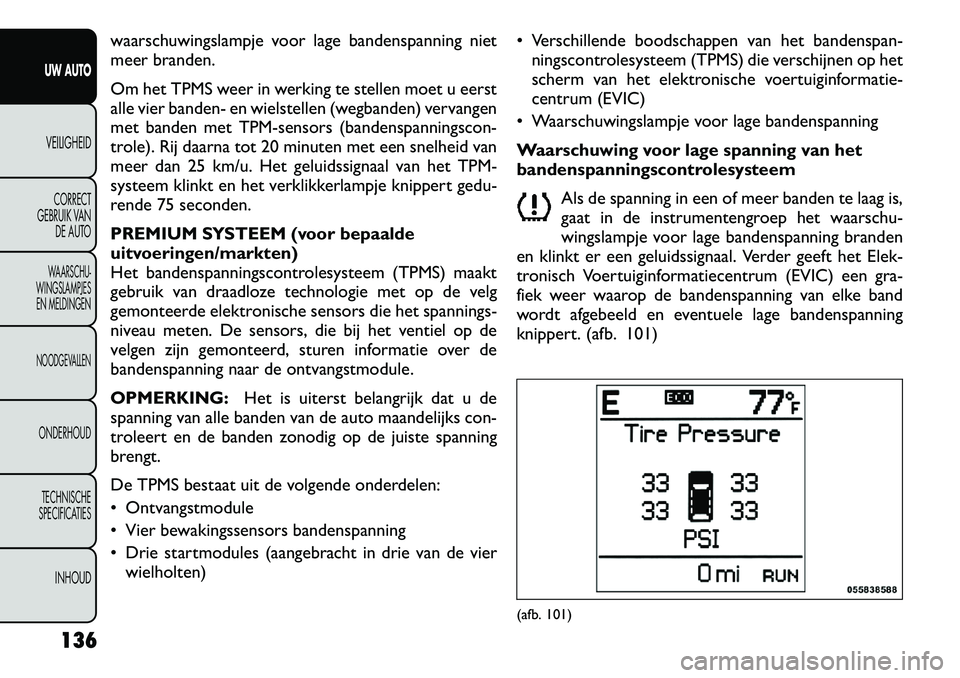

knippert. (afb. 101)
(afb. 101)
136
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

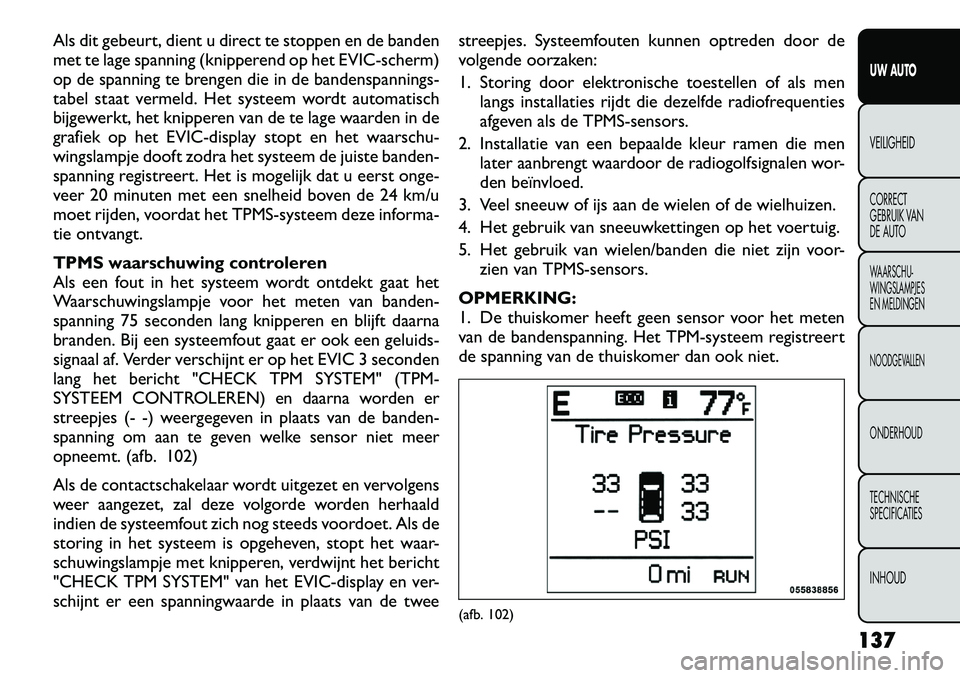

Als dit gebeurt, dient u direct te stoppen en de banden
met te lage spanning (knipperend op het EVIC-scherm)
op de spanning te brengen die in de bandenspannings-
tabel staat vermeld. Het systeem wordt automatisch
bijgewerkt, het knipperen van de te lage waarden in de
grafiek op het EVIC-display stopt en het waarschu-
wingslampje dooft zodra het systeem de juiste banden-
spanning registreert. Het is mogelijk dat u eerst onge-
veer 20 minuten met een snelheid boven de 24 km/u
moet rijden, voordat het TPMS-systeem deze informa-
tie ontvangt.
TPMS waarschuwing controleren
Als een fout in het systeem wordt ontdekt gaat het
Waarschuwingslampje voor het meten van banden-
spanning 75 seconden lang knipperen en blijft daarna
branden. Bij een systeemfout gaat er ook een geluids-
signaal af. Verder verschijnt er op het EVIC 3 seconden
lang het bericht "CHECK TPM SYSTEM" (TPM-
SYSTEEM CONTROLEREN) en daarna worden er
streepjes (- -) weergegeven in plaats van de banden-
spanning om aan te geven welke sensor niet meer
opneemt. (afb. 102)
Als de contactschakelaar wordt uitgezet en vervolgens
weer aangezet, zal deze volgorde worden herhaald
indien de systeemfout zich nog steeds voordoet. Als de
storing in het systeem is opgeheven, stopt het waar-
schuwingslampje met knipperen, verdwijnt het bericht
"CHECK TPM SYSTEM" van het EVIC-display en ver-
schijnt er een spanningwaarde in plaats van de tweestreepjes. Systeemfouten kunnen optreden door de
volgende oorzaken:
1. Storing door elektronische toestellen of als men
langs installaties rijdt die dezelfde radiofrequenties
afgeven als de TPMS-sensors.
2. Installatie van een bepaalde kleur ramen die men later aanbrengt waardoor de radiogolfsignalen wor-
den beïnvloed.
3. Veel sneeuw of ijs aan de wielen of de wielhuizen.
4. Het gebruik van sneeuwkettingen op het voertuig.
5. Het gebruik van wielen/banden die niet zijn voor- zien van TPMS-sensors.
OPMERKING:
1. De thuiskomer heeft geen sensor voor het meten
van de bandenspanning. Het TPM-systeem registreert
de spanning van de thuiskomer dan ook niet.
(afb. 102) 137
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

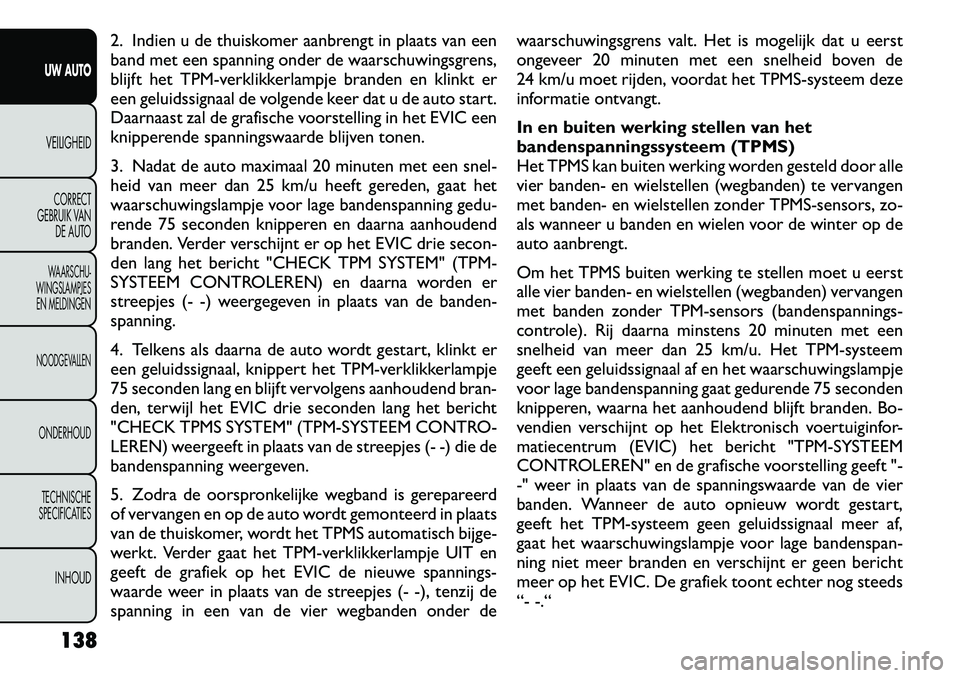

2. Indien u de thuiskomer aanbrengt in plaats van een
band met een spanning onder de waarschuwingsgrens,
blijft het TPM-verklikkerlampje branden en klinkt er
een geluidssignaal de volgende keer dat u de auto start.
Daarnaast zal de grafische voorstelling in het EVIC een
knipperende spanningswaarde blijven tonen.
3. Nadat de auto maximaal 20 minuten met een snel-
heid van meer dan 25 km/u heeft gereden, gaat het
waarschuwingslampje voor lage bandenspanning gedu-
rende 75 seconden knipperen en daarna aanhoudend
branden. Verder verschijnt er op het EVIC drie secon-
den lang het bericht "CHECK TPM SYSTEM" (TPM-
SYSTEEM CONTROLEREN) en daarna worden er
streepjes (- -) weergegeven in plaats van de banden-spanning.
4. Telkens als daarna de auto wordt gestart, klinkt er
een geluidssignaal, knippert het TPM-verklikkerlampje
75 seconden lang en blijft vervolgens aanhoudend bran-
den, terwijl het EVIC drie seconden lang het bericht
"CHECK TPMS SYSTEM" (TPM-SYSTEEM CONTRO-
LEREN) weergeeft in plaats van de streepjes (- -) die de
bandenspanning weergeven.
5. Zodra de oorspronkelijke wegband is gerepareerd
of vervangen en op de auto wordt gemonteerd in plaats
van de thuiskomer, wordt het TPMS automatisch bijge-
werkt. Verder gaat het TPM-verklikkerlampje UIT en
geeft de grafiek op het EVIC de nieuwe spannings-
waarde weer in plaats van de streepjes (- -), tenzij de
spanning in een van de vier wegbanden onder dewaarschuwingsgrens valt. Het is mogelijk dat u eerst
ongeveer 20 minuten met een snelheid boven de
24 km/u moet rijden, voordat het TPMS-systeem deze
informatie ontvangt.
In en buiten werking stellen van het
bandenspanningssysteem (TPMS)
Het TPMS kan buiten werking worden gesteld door alle
vier banden- en wielstellen (wegbanden) te vervangen
met banden- en wielstellen zonder TPMS-sensors, zo-
als wanneer u banden en wielen voor de winter op de
auto aanbrengt.
Om het TPMS buiten werking te stellen moet u eerst
alle vier banden- en wielstellen (wegbanden) vervangen
met banden zonder TPM-sensors (bandenspannings-
controle). Rij daarna minstens 20 minuten met een
snelheid van meer dan 25 km/u. Het TPM-systeem
geeft een geluidssignaal af en het waarschuwingslampje
voor lage bandenspanning gaat gedurende 75 seconden
knipperen, waarna het aanhoudend blijft branden. Bo-
vendien verschijnt op het Elektronisch voertuiginfor-
matiecentrum (EVIC) het bericht "TPM-SYSTEEM
CONTROLEREN" en de grafische voorstelling geeft "-
-" weer in plaats van de spanningswaarde van de vier
banden. Wanneer de auto opnieuw wordt gestart,
geeft het TPM-systeem geen geluidssignaal meer af,
gaat het waarschuwingslampje voor lage bandenspan-
ning niet meer branden en verschijnt er geen bericht
meer op het EVIC. De grafiek toont echter nog steeds
“- -.“
138
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

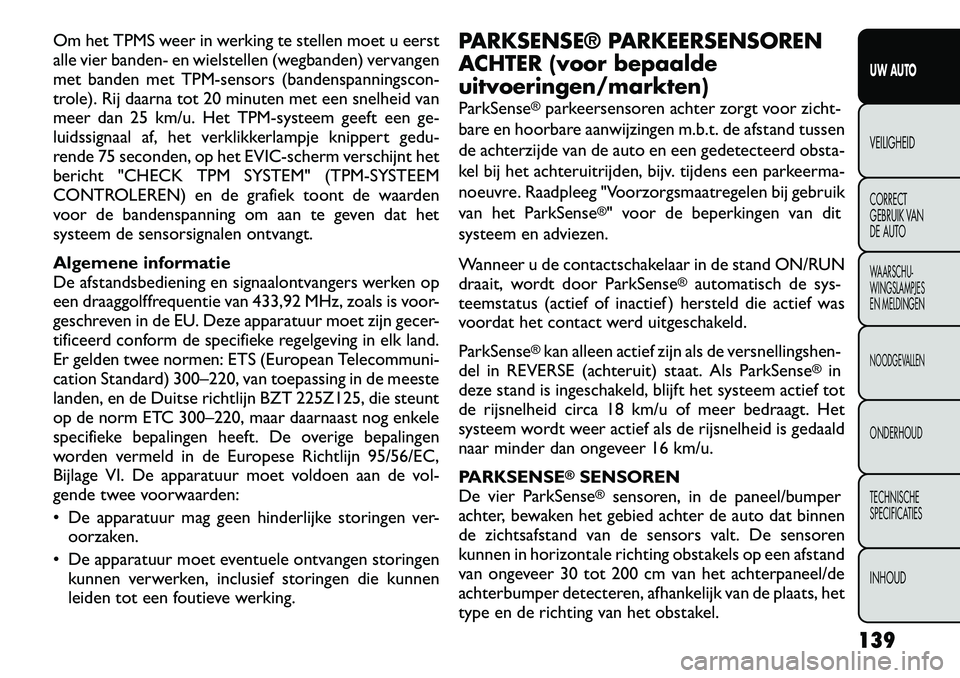

Om het TPMS weer in werking te stellen moet u eerst
alle vier banden- en wielstellen (wegbanden) vervangen
met banden met TPM-sensors (bandenspanningscon-
trole). Rij daarna tot 20 minuten met een snelheid van
meer dan 25 km/u. Het TPM-systeem geeft een ge-
luidssignaal af, het verklikkerlampje knippert gedu-
rende 75 seconden, op het EVIC-scherm verschijnt het
bericht "CHECK TPM SYSTEM" (TPM-SYSTEEM
CONTROLEREN) en de grafiek toont de waarden
voor de bandenspanning om aan te geven dat het
systeem de sensorsignalen ontvangt.
Algemene informatie
De afstandsbediening en signaalontvangers werken op
een draaggolffrequentie van 433,92 MHz, zoals is voor-
geschreven in de EU. Deze apparatuur moet zijn gecer-
tificeerd conform de specifieke regelgeving in elk land.
Er gelden twee normen: ETS (European Telecommuni-
cation Standard) 300–220, van toepassing in de meeste
landen, en de Duitse richtlijn BZT 225Z125, die steunt
op de norm ETC 300–220, maar daarnaast nog enkele
specifieke bepalingen heeft. De overige bepalingen
worden vermeld in de Europese Richtlijn 95/56/EC,
Bijlage VI. De apparatuur moet voldoen aan de vol-
gende twee voorwaarden:
 De apparatuur mag geen hinderlijke storingen ver-oorzaken.
 De apparatuur moet eventuele ontvangen storingen kunnen verwerken, inclusief storingen die kunnen
leiden tot een foutieve werking. PARKSENSE® PARKEERSENSOREN
ACHTER (voor bepaaldeuitvoeringen/markten) ParkSense
®parkeersensoren achter zorgt voor zicht-
bare en hoorbare aanwijzingen m.b.t. de afstand tussen
de achterzijde van de auto en een gedetecteerd obsta-
kel bij het achteruitrijden, bijv. tijdens een parkeerma-
noeuvre. Raadpleeg "Voorzorgsmaatregelen bij gebruik
van het ParkSense
®" voor de beperkingen van dit
systeem en adviezen.
Wanneer u de contactschakelaar in de stand ON/RUN
draait, wordt door ParkSense
®
automatisch de sys-
teemstatus (actief of inactief ) hersteld die actief was
voordat het contact werd uitgeschakeld. ParkSense
®kan alleen actief zijn als de versnellingshen-
del in REVERSE (achteruit) staat. Als ParkSense
®
in
deze stand is ingeschakeld, blijft het systeem actief tot
de rijsnelheid circa 18 km/u of meer bedraagt. Het
systeem wordt weer actief als de rijsnelheid is gedaald
naar minder dan ongeveer 16 km/u.
PARKSENSE
®SENSOREN
De vier ParkSense®
sensoren, in de paneel/bumper
achter, bewaken het gebied achter de auto dat binnen
de zichtsafstand van de sensors valt. De sensoren
kunnen in horizontale richting obstakels op een afstand
van ongeveer 30 tot 200 cm van het achterpaneel/de
achterbumper detecteren, afhankelijk van de plaats, het
type en de richting van het obstakel.
139
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

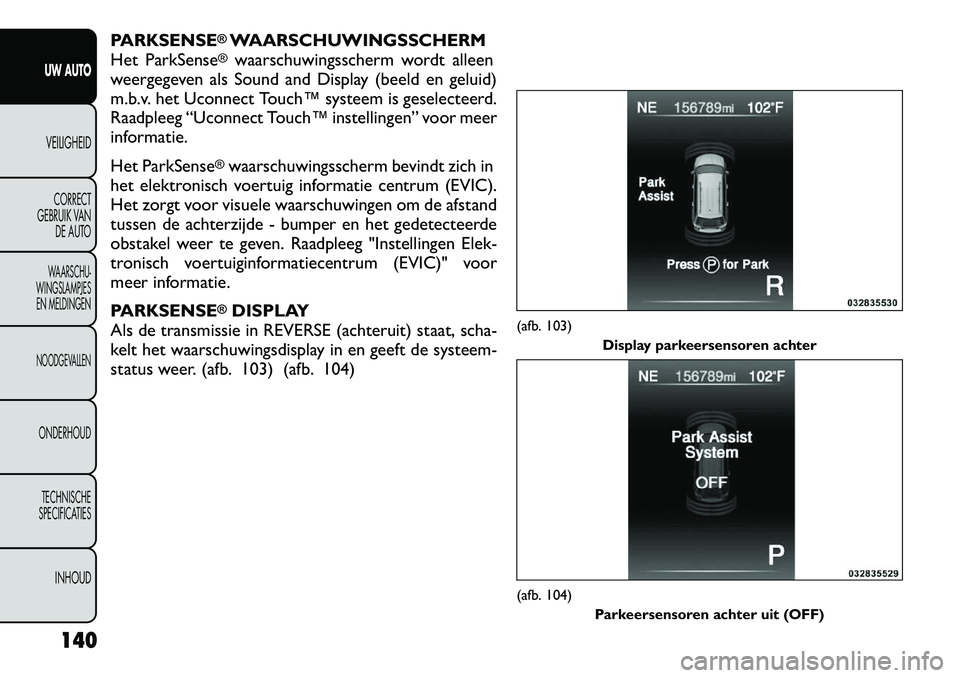

PARKSENSE
®WAARSCHUWINGSSCHERM
Het ParkSense®
waarschuwingsscherm wordt alleen
weergegeven als Sound and Display (beeld en geluid)
m.b.v. het Uconnect Touch™ systeem is geselecteerd.
Raadpleeg “Uconnect Touch™ instellingen” voor meer
informatie.
Het ParkSense
®waarschuwingsscherm bevindt zich in
het elektronisch voertuig informatie centrum (EVIC).
Het zorgt voor visuele waarschuwingen om de afstand
tussen de achterzijde - bumper en het gedetecteerde
obstakel weer te geven. Raadpleeg "Instellingen Elek-
tronisch voertuiginformatiecentrum (EVIC)" voor
meer informatie.
PARKSENSE®DISPLAY
Als de transmissie in REVERSE (achteruit) staat, scha-
kelt het waarschuwingsdisplay in en geeft de systeem-
status weer. (afb. 103) (afb. 104)
(afb. 103) Display parkeersensoren achter(afb. 104)
Parkeersensoren achter uit (OFF)
140
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

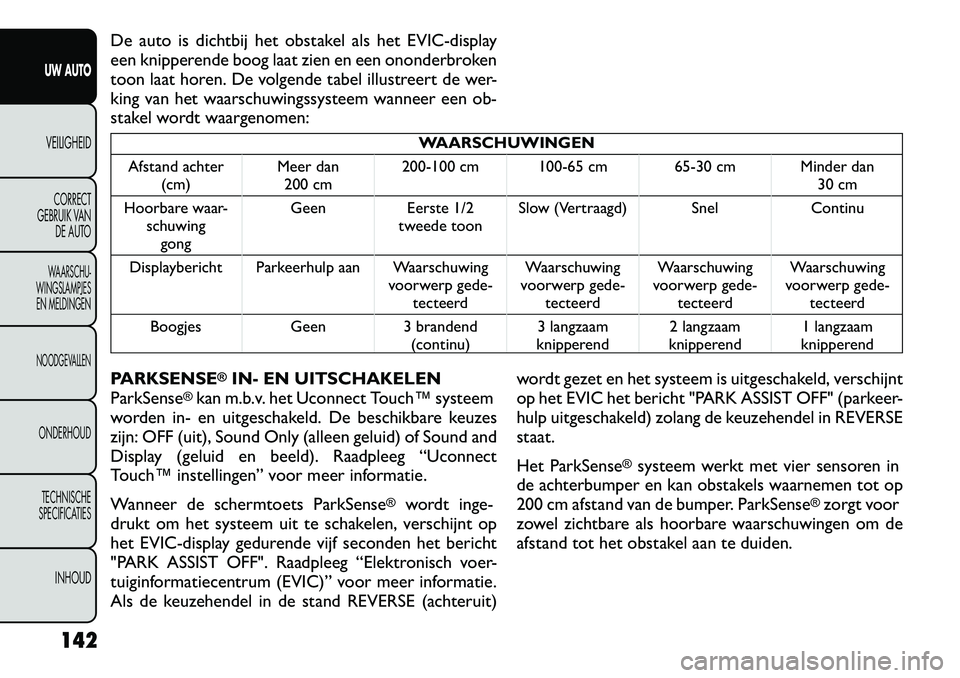

De auto is dichtbij het obstakel als het EVIC-display
een knipperende boog laat zien en een ononderbroken
toon laat horen. De volgende tabel illustreert de wer-
king van het waarschuwingssysteem wanneer een ob-
stakel wordt waargenomen:
WAARSCHUWINGEN
Afstand achter (cm) Meer dan
200 cm 200-100 cm 100-65 cm 65-30 cm Minder dan
30 cm
Hoorbare waar- schuwinggong Geen Eerste 1/2
tweede toon Slow (Vertraagd) Snel Continu
Displaybericht Parkeerhulp aan Waarschuwing voorwerp gede-tecteerd Waarschuwing
voorwerp gede- tecteerd Waarschuwing
voorwerp gede- tecteerd Waarschuwing
voorwerp gede- tecteerd
Boogjes Geen 3 brandend (continu)3 langzaam
knipperend 2 langzaam
knipperend 1 langzaam
knipperend
PARKSENSE
®IN- EN UITSCHAKELEN
ParkSense
®kan m.b.v. het Uconnect Touch™ systeem
worden in- en uitgeschakeld. De beschikbare keuzes
zijn: OFF (uit), Sound Only (alleen geluid) of Sound and
Display (geluid en beeld). Raadpleeg “Uconnect
Touch™ instellingen” voor meer informatie.
Wanneer de schermtoets ParkSense
®
wordt inge-
drukt om het systeem uit te schakelen, verschijnt op
het EVIC-display gedurende vijf seconden het bericht
"PARK ASSIST OFF". Raadpleeg “Elektronisch voer-
tuiginformatiecentrum (EVIC)” voor meer informatie.
Als de keuzehendel in de stand REVERSE (achteruit) wordt gezet en het systeem is uitgeschakeld, verschijnt
op het EVIC het bericht "PARK ASSIST OFF" (parkeer-
hulp uitgeschakeld) zolang de keuzehendel in REVERSE
staat.
Het ParkSense
®systeem werkt met vier sensoren in
de achterbumper en kan obstakels waarnemen tot op
200 cm afstand van de bumper. ParkSense
®zorgt voor
zowel zichtbare als hoorbare waarschuwingen om de
afstand tot het obstakel aan te duiden.
142
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

ONDERHOUD VAN DE PARKSENSE
®
PARKEERSENSOREN ACHTER
Wanneer de ParkSense
®parkeersensoren achter niet
correct werken, laat het Elektronisch Voertuig Infor-
matie Centrum (EVIC) de gong eenmaal per contact-
cyclus klinken en verschijnt op de display het bericht
"CLEAN PARK ASSIST SENSORS" (parkeersensoren
reinigen) of "SERVICE PARK ASSIST SYSTEM" (laat
parkeersensoren repareren). Raadpleeg “Elektronisch
voertuiginformatiecentrum (EVIC)” voor meer infor-
matie. Wanneer het keuzehendel in de stand REVERSE
wordt gezet en het systeem heeft een storing gedetec-
teerd, wordt het bericht "CLEAN PARK ASSIST SEN-
SORS" (parkeersensoren reinigen) of "SERVICE PARK
ASSIST SYSTEM" (laat parkeersensoren repareren)
vertoond zolang de keuzehendel in de stand REVERSE
staat. In een dergelijk geval werkt ParkSense
®niet.
Als "CLEAN PARK ASSIST SENSORS" verschijnt en de
achterzijde / achterbumper is schoon en vrij van
sneeuw, ijs, modder, vuil e.d., raadpleeg dan uw er-
kende dealer.
Wanneer de melding "SERVICE PARK ASSIST SYS-
TEM" (laat parkeersensoren repareren) op het EVIC
verschijnt, dient u contact op te nemen met een er-
kende dealer.
PARKSENSE
®SYSTEEM REINIGEN
Reinig de ParkSense
®
sensoren met water, een
schoonmaakmiddel voor auto's en een zachte doek.
Gebruik geen ruwe of harde doek. Steek geen voor- werpen in de sensors en bekras deze niet. Hierdoor
kunnen de sensors beschadigd raken.
VOORZORGSMAATREGELEN BIJ GEBRUIK
VAN HET PARKSENSE
®SYSTEEM
OPMERKING:
 Zorg ervoor dat de achterbumper vrij is van sneeuw,
ijs. modder, vuil e.d. om het ParkSense
®
systeem
correct te laten werken.
 Drilboren, grote vrachtwagens en andere bronnen
van trillingen kunnen de werking van ParkSense
®na-
delig beïnvloeden.
 Wanneer u de ParkSense
®parkeerhulp uitschakelt,
verschijnt op de EVIC het bericht "PARK ASSIST OFF"
(parkeerhulp uitgeschakeld). Wanneer u ParkSense
®
uitgeschakeld, blijft deze uitgeschakeld, ook wanneer u
het contact weer aanzet, totdat u het systeem opnieuw
inschakelt.
 Als u de keuzehendel in de stand REVERSE (achter-
uit) zet en ParkSense
®is uitgeschakeld, zal het EVIC
het bericht "PARK ASSIST DISABLED" (Parkeerhulp
uitgeschakeld) weergeven zolang de transmissie in RE-
VERSE staat.
 Reinig de ParkSense®sensoren regelmatig, maar let
daarbij op dat u geen krassen of schade toebrengt. De
sensors mogen niet bedekt raken met ijs, sneeuw,
modder, vuil of afval. Verontreiniging van de sensors
143
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

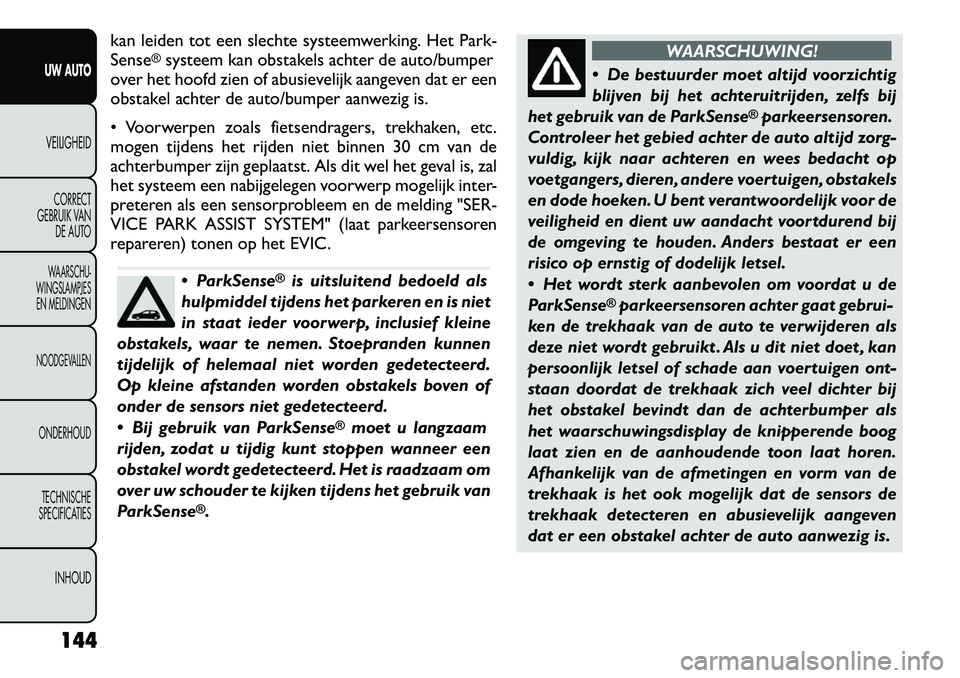

kan leiden tot een slechte systeemwerking. Het Park- Sense
®systeem kan obstakels achter de auto/bumper
over het hoofd zien of abusievelijk aangeven dat er een
obstakel achter de auto/bumper aanwezig is.
 Voorwerpen zoals fietsendragers, trekhaken, etc.
mogen tijdens het rijden niet binnen 30 cm van de
achterbumper zijn geplaatst. Als dit wel het geval is, zal
het systeem een nabijgelegen voorwerp mogelijk inter-
preteren als een sensorprobleem en de melding "SER-
VICE PARK ASSIST SYSTEM" (laat parkeersensoren
repareren) tonen op het EVIC. ParkSense
®
is uitsluitend bedoeld als
hulpmiddel tijdens het parkeren en is niet
in staat ieder voorwerp, inclusief kleine
obstakels, waar te nemen. Stoepranden kunnen
tijdelijk of helemaal niet worden gedetecteerd.
Op kleine afstanden worden obstakels boven of
onder de sensors niet gedetecteerd.
 Bij gebruik van ParkSense
®moet u langzaam
rijden, zodat u tijdig kunt stoppen wanneer een
obstakel wordt gedetecteerd. Het is raadzaam om
over uw schouder te kijken tijdens het gebruik van
ParkSense
®.
WAARSCHUWING!
 De bestuurder moet altijd voorzichtig
blijven bij het achteruitrijden, zelfs bij
het gebruik van de ParkSense
®parkeersensoren.
Controleer het gebied achter de auto altijd zorg-
vuldig, kijk naar achteren en wees bedacht op
voetgangers, dieren, andere voertuigen, obstakels
en dode hoeken. U bent verantwoordelijk voor de
veiligheid en dient uw aandacht voortdurend bij
de omgeving te houden. Anders bestaat er een
risico op ernstig of dodelijk letsel.
 Het wordt sterk aanbevolen om voordat u de
ParkSense
®parkeersensoren achter gaat gebrui-
ken de trekhaak van de auto te verwijderen als
deze niet wordt gebruikt . Als u dit niet doet , kan
persoonlijk letsel of schade aan voertuigen ont-
staan doordat de trekhaak zich veel dichter bij
het obstakel bevindt dan de achterbumper als
het waarschuwingsdisplay de knipperende boog
laat zien en de aanhoudende toon laat horen.
Afhankelijk van de afmetingen en vorm van de
trekhaak is het ook mogelijk dat de sensors de
trekhaak detecteren en abusievelijk aangeven
dat er een obstakel achter de auto aanwezig is.
144
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

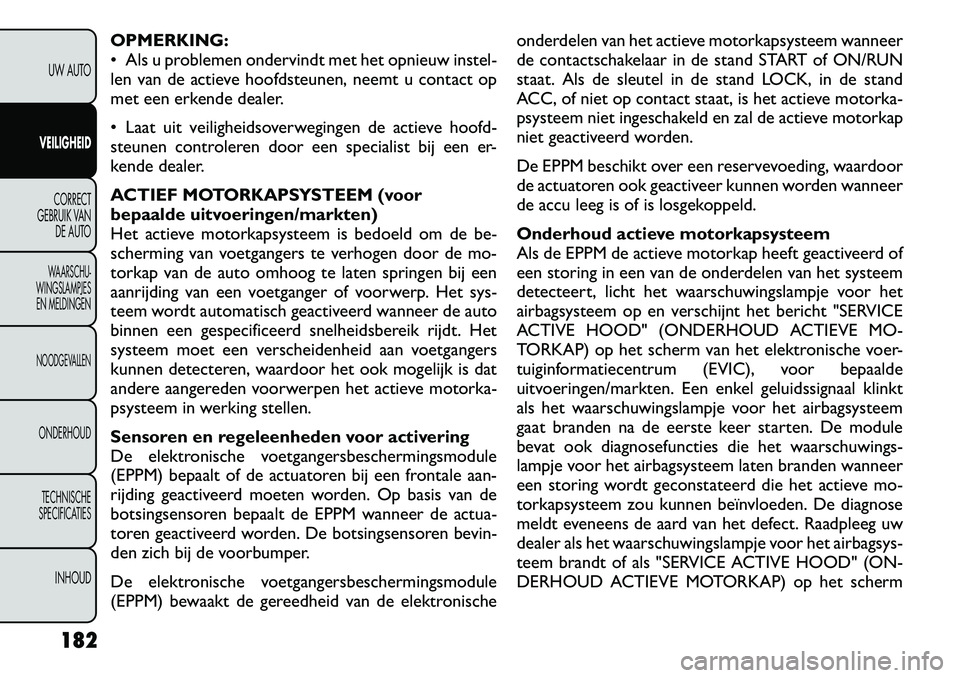

OPMERKING:
 Als u problemen ondervindt met het opnieuw instel-
len van de actieve hoofdsteunen, neemt u contact op
met een erkende dealer.
 Laat uit veiligheidsoverwegingen de actieve hoofd-
steunen controleren door een specialist bij een er-
kende dealer.
ACTIEF MOTORKAPSYSTEEM (voor
bepaalde uitvoeringen/markten)
Het actieve motorkapsysteem is bedoeld om de be-
scherming van voetgangers te verhogen door de mo-
torkap van de auto omhoog te laten springen bij een
aanrijding van een voetganger of voorwerp. Het sys-
teem wordt automatisch geactiveerd wanneer de auto
binnen een gespecificeerd snelheidsbereik rijdt. Het
systeem moet een verscheidenheid aan voetgangers
kunnen detecteren, waardoor het ook mogelijk is dat
andere aangereden voorwerpen het actieve motorka-
psysteem in werking stellen.
Sensoren en regeleenheden voor activering
De elektronische voetgangersbeschermingsmodule
(EPPM) bepaalt of de actuatoren bij een frontale aan-
rijding geactiveerd moeten worden. Op basis van de
botsingsensoren bepaalt de EPPM wanneer de actua-
toren geactiveerd worden. De botsingsensoren bevin-
den zich bij de voorbumper.
De elektronische voetgangersbeschermingsmodule
(EPPM) bewaakt de gereedheid van de elektronischeonderdelen van het actieve motorkapsysteem wanneer
de contactschakelaar in de stand START of ON/RUN
staat. Als de sleutel in de stand LOCK, in de stand
ACC, of niet op contact staat, is het actieve motorka-
psysteem niet ingeschakeld en zal de actieve motorkap
niet geactiveerd worden.
De EPPM beschikt over een reservevoeding, waardoor
de actuatoren ook geactiveer kunnen worden wanneer
de accu leeg is of is losgekoppeld.
Onderhoud actieve motorkapsysteem
Als de EPPM de actieve motorkap heeft geactiveerd of
een storing in een van de onderdelen van het systeem
detecteert, licht het waarschuwingslampje voor het
airbagsysteem op en verschijnt het bericht "SERVICE
ACTIVE HOOD" (ONDERHOUD ACTIEVE MO-
TORKAP) op het scherm van het elektronische voer-
tuiginformatiecentrum (EVIC), voor bepaalde
uitvoeringen/markten. Een enkel geluidssignaal klinkt
als het waarschuwingslampje voor het airbagsysteem
gaat branden na de eerste keer starten. De module
bevat ook diagnosefuncties die het waarschuwings-
lampje voor het airbagsysteem laten branden wanneer
een storing wordt geconstateerd die het actieve mo-
torkapsysteem zou kunnen beïnvloeden. De diagnose
meldt eveneens de aard van het defect. Raadpleeg uw
dealer als het waarschuwingslampje voor het airbagsys-
teem brandt of als "SERVICE ACTIVE HOOD" (ON-
DERHOUD ACTIEVE MOTORKAP) op het scherm
182
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

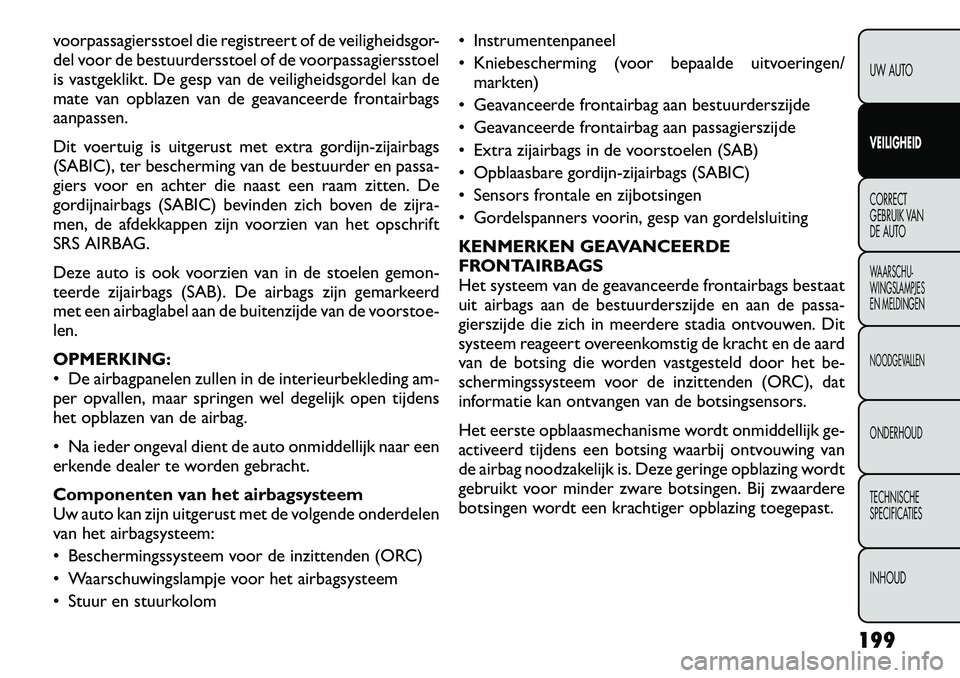

voorpassagiersstoel die registreert of de veiligheidsgor-
del voor de bestuurdersstoel of de voorpassagiersstoel
is vastgeklikt. De gesp van de veiligheidsgordel kan de
mate van opblazen van de geavanceerde frontairbagsaanpassen.
Dit voertuig is uitgerust met extra gordijn-zijairbags
(SABIC), ter bescherming van de bestuurder en passa-
giers voor en achter die naast een raam zitten. De
gordijnairbags (SABIC) bevinden zich boven de zijra-
men, de afdekkappen zijn voorzien van het opschrift
SRS AIRBAG.
Deze auto is ook voorzien van in de stoelen gemon-
teerde zijairbags (SAB). De airbags zijn gemarkeerd
met een airbaglabel aan de buitenzijde van de voorstoe-len. OPMERKING:
 De airbagpanelen zullen in de interieurbekleding am-
per opvallen, maar springen wel degelijk open tijdens
het opblazen van de airbag.
 Na ieder ongeval dient de auto onmiddellijk naar een
erkende dealer te worden gebracht.
Componenten van het airbagsysteem
Uw auto kan zijn uitgerust met de volgende onderdelen
van het airbagsysteem:
 Beschermingssysteem voor de inzittenden (ORC)
 Waarschuwingslampje voor het airbagsysteem
 Stuur en stuurkolom Instrumentenpaneel
 Kniebescherming (voor bepaalde uitvoeringen/
markten)
 Geavanceerde frontairbag aan bestuurderszijde
 Geavanceerde frontairbag aan passagierszijde
 Extra zijairbags in de voorstoelen (SAB)
 Opblaasbare gordijn-zijairbags (SABIC)
 Sensors frontale en zijbotsingen
 Gordelspanners voorin, gesp van gordelsluiting
KENMERKEN GEAVANCEERDE
FRONTAIRBAGS
Het systeem van de geavanceerde frontairbags bestaat
uit airbags aan de bestuurderszijde en aan de passa-
gierszijde die zich in meerdere stadia ontvouwen. Dit
systeem reageert overeenkomstig de kracht en de aard
van de botsing die worden vastgesteld door het be-
schermingssysteem voor de inzittenden (ORC), dat
informatie kan ontvangen van de botsingsensors.
Het eerste opblaasmechanisme wordt onmiddellijk ge-
activeerd tijdens een botsing waarbij ontvouwing van
de airbag noodzakelijk is. Deze geringe opblazing wordt
gebruikt voor minder zware botsingen. Bij zwaardere
botsingen wordt een krachtiger opblazing toegepast.
199
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD
