display FIAT FREEMONT 2012 Instructieboek (in Dutch)

noodsleutel) van de sleutelhouder tegen de knop EN-
GINE START/STOP (Motor aan/uit) om de contact-
schakelaar te bedienen. (afb. 4) SLEUTELHOUDER
De sleutelhouder bevat ook de afstandsbediening
(RKE) en de noodsleutel, die in de achterzijde van de
sleutelhouder is ondergebracht.
Met de noodsleutel kan men in de auto zelfs als de accu
leeg is of als de sleutelhouder weigert. Met de nood-
sleutel kan ook het handschoenvakje worden afgeslo-
ten. U kunt de noodsleutel bij u houden als iemand
anders de auto voor u parkeert.Schuif, om de noodsleutel te verwijderen, de mechani-
sche vergrendeling aan de zijkant van de sleutelhouder
met uw duim opzij en trek de sleutel vervolgens met
uw andere hand uit de houder. (afb. 5) OPMERKING:
U kunt de tweezijdige noodsleutel in
de slotcilinders steken met eender welke kant naar
boven.
BERICHT IGNITION OR ACCESSORY ON
(CONTACTSCHAKELAAR OP ON OF ACC)
Als het bestuurdersportier wordt geopend terwijl het
contactslot in de stand ACC of ON staat (motor draait
niet), klinkt een gong om u eraan te herinneren het
contact uit (OFF) te zetten. Naast de gong verschijnt
op het display in de instrumentengroep het bericht(afb. 4)
Keyless Ignition Node (KIN)
1 — OFF
2 — ACC (ACCESSOIRESTAND)
3 — ON/RUN
(afb. 5) Verwijderen van de noodsleutel
9
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

doordat de opgevangen roetdeeltjes nu worden ver-
wijderd, zodat de normale bedrijfsstand van het
systeem wordt hersteld.
 Exhaust Service Required (uitlaatonderhoud vereist) — ga langs bij de dealer. De motor wordt gelimiteerd
om permanente schade aan het nabehandelingssys-
teem te voorkomen. Als deze omstandigheid zich
voordoet, moet u uw voertuig voor onderhoud naar
uw plaatselijke erkende dealer brengen.
WITTE VERKLIKKERLAMPJES EVIC
In dit vlak worden instelbare witte waarschuwings-
lampjes getoond. Deze verklikkerlampjes bevatten:
 Status schakelhendel — Alleen automatische versnellingsbak
De status van de schakelhendel "P,R,N,D,L,5,4,3,2,1"
wordt weergegeven als indicatie van de stand van de
hendel. De lampjes "5,4,3,2,1" geven aan dat de
Autostick
®- functie is gekozen. De gekozen versnelling
wordt weergegeven. Raadpleeg "Starten en rijden"
voor meer informatie over Autostick™.
 Elektronische snelheidsregeling AAN Dit lampje gaat aan als de elektronische snel-
heidsregeling AAN staat. Raadpleeg voor
meer informatie "Elektronische snelheidsre-
geling" in "Uw auto".  Elektronische snelheidsregeling INGESTELD
Dit lampje brandt wanneer de elektronische
snelheidsregeling werkt met een door de
bestuurder gemaakte instelling. Raadpleeg
voor meer informatie "Elektronische snel-
heidsregeling" in "Uw auto".
ORANJE VERKLIKKERLAMPJES EVIC
In dit vlak worden instelbare oranje waarschuwings-
lampjes getoond. Deze verklikkerlampjes bevatten:
 Controlelampje brandstofpeil Als het brandstofpeil is gezakt tot ongeveer
11,0 liter, gaat dit lampje aan en blijft het branden
tot er brandstof wordt bijgevuld.
 Indicatielampje brandstofvuldop los Wanneer het diagnosesysteem detecteert
dat de brandstofvuldop los zit, onjuist is aan-
gebracht of is beschadigd, verschijnt het be-
richt "Vuldop controleren" op het displayvlak
van de verklikkerlampjes. Draai de tankdop stevig vast
en druk op de toets SELECTEREN om het bericht uit
te schakelen. Als het probleem zich opnieuw voordoet,
verschijnt de melding de volgende keer dat de auto
wordt gestart opnieuw.
Het storingsindicatielampje (MIL) kan ook gaan bran-
den vanwege een loszittende, slecht bevestigde of be-
schadigde tankdop.
23UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

Uconnect TOUCH™ INSTELLINGEN
TOETSEN
De toetsen bevinden zich aan de linker- en rechterzijde
van het Uconnect Touch™ 4.3 scherm. Bovendien
bevindt zich in het midden van het instrumentenpaneel,
rechts van de klimaatregelingsbediening, een Scroll/
Enter-draaiknop. Draai aan de knop om door de me-
nu's te bladeren en instellingen te veranderen (bijv. 30,
60, 90), druk een of meerdere keren op het midden van
de draaiknop voor het wijzigen van een instelling (bijv.
ON/OFF (aan/uit)).
SCHERMTOETSEN
Schermtoetsen bevinden zich op het Uconnect
Touch™ scherm.
PERSOONLIJK TE PROGRAMMEREN
FUNCTIES — INSTELLINGEN Uconnect
Touch™ 4.3
In deze modus kunt u de toetsen en schermtoetsen
gebruiken om via het Uconnect Touch™ systeem toe-
gang te krijgen tot de programmeerbare functies waar-
mee het voertuig kan zijn uitgerust, zoals Display
(Scherm), Clock (Klok), Safety/Assistance (Veiligheid/
hulp), Lights (Verlichting), Doors & Locks (Portieren en
sloten), Heated Seats (Stoelverwarming), Engine Off
Operation (Stroom bij uitgeschakelde motor), Com-
pass Settings (Kompasinstellingen), Audio and Phone/
Bluetooth settings (Audio- en telefoon-/Bluetooth-
instellingen).OPMERKING:
Er kan telkens slechts één gebied van
het aanraakscherm worden geselecteerd.
Druk op de toets "Settings" om toegang te krijgen tot
het Settings scherm, gebruik de schermtoetsen Page
Up / Down om door de volgende instellingen te scrol-
len. Kies de gewenste insteltoets om aan de hand van
de beschrijving op de volgende pagina's de instelling te
wijzigen. (afb. 11) (afb. 12)
Display
 Brightness (Helderheid) (voor bepaalde uitvoeringen/markten)
Druk op de schermtoets Brightness om dit scherm te
veranderen. Wanneer u toegang tot dit scherm hebt
kunt u de helderheid ervan bij in- of uitgeschakelde
koplampen regelen. Stel de helderheid in met de
(afb. 11)
1 — Uconnect Touch™ 4.3 instellingentoets
29
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

 Touch Screen Beep (Pieptonen aanraakscherm)(voor bepaalde uitvoeringen/markten)
Druk op de schermtoets Touch Screen Beep om dit
scherm te veranderen. Wanneer u toegang tot dit
scherm hebt, kunt u schermtoetstonen in- of uitscha-
kelen. Druk, om het geluid bij aanraking te veranderen,
op de schermtoets On of Off. Druk daarna op de
schermtoets met de pijl naar links. Klok
 Set Time (Tijd instellen) (voor bepaalde uitvoeringen/markten)
Druk op de schermtoets Set Time om dit scherm te
veranderen. Wanneer u toegang tot dit scherm hebt
kunt u de weergegeven tijd veranderen. Druk, om uw
keuze te maken, op de schermtoets Set Time, stel de
uren en minuten met de schermtoetsen 'omhoog' en
'omlaag', selecteer AM ('s ochtends) of PM ('s middags),
selecteer 12 hr of 24 hr en druk tot slot op de
schermtoets met de pijl naar links wanneer alle keuzes
zijn gemaakt.
 Show Time Status (Tijdstatus tonen) (voor bepaalde uitvoeringen/markten)
Druk op de schermtoets Show Time Status om dit
scherm te veranderen. Wanneer u toegang tot dit
scherm hebt kunt u de digitale klok in de statusbalk in-
of uitschakelen. Als u de instelling Show Time Status
wilt wijzigen, drukt u kort op de schermtoets On of Off
en daarna op de schermtoets met de pijl naar links.  Sync Time (Tijdsaanduiding synchroniseren)
(voor bepaalde uitvoeringen/markten)
Druk op de schermtoets Sync Time om dit scherm te
veranderen. Wanneer u toegang tot dit scherm hebt,
kunt u de tijd automatisch door de radio laten instellen.
Druk, om de Sync Time instelling te veranderen, op de
schermtoets On of Off. Druk daarna op de scherm-
toets met de pijl naar links.
Veiligheid / Hulp
 Parkeerhulp (voor bepaalde uitvoeringen/ markten)
Druk op de schermtoets Park Assist om dit scherm te
veranderen. De parkeersensoren achter tasten het
gebied achter de auto af op obstakels indien de versnel-
lingspook in de achteruitversnelling staat en de snel-
heid lager is dan 18 km/u. Het systeem kan worden
ingesteld met Sound Only (alleen geluid), Sound and
Display (geluid en beeld) of worden uitgeschakeld
(OFF). Als u de Park Assist-status wilt wijzigen, drukt u
kort op de knop Off, Sound Only of Sounds and Display
en daarna op de schermtoets met de pijl naar links.
 Wegrijhulp op hellingen (voor bepaalde uitvoeringen/markten)
Druk op de schermtoets Hill Start Assist om dit
scherm te veranderen. Wanneer deze functie is gese-
lecteerd, is het Hill Start Assist (HSA) systeem actief.
Raadpleeg "Elektronisch remsysteem in "Starten en
rijden" voor de werking van het systeem en de bedie-
ningsinformatie. Druk, om uw keuze te maken, op de
31
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

Telefoon / Bluetooth
 Gekoppelde apparaten (voor bepaaldeuitvoeringen/markten)
Deze functie toont welke telefoons zijn gekoppeld aan
het telefoon / Bluetooth systeem. Raadpleeg voor
meer informatie het Uconnect Touch™ supplement.
PERSOONLIJK TE PROGRAMMEREN
FUNCTIES — INSTELLINGEN Uconnect
Touch™ 8.4
In deze modus geeft het Uconnect Touch™ systeem u
toegang tot de programmeerbare functies waarmee
het voertuig kan zijn uitgerust, zoals Display (Scherm),
Clock (Klok), Safety/Assistance (Veiligheid/hulp),
Lights (Verlichting), Doors & Locks (Portieren en slo-
ten), Auto-On Comfort (Comfort automatisch aan),
Engine Off Operation (Stroom bij uitgeschakelde mo-
tor), Compass Settings (Kompasinstellingen), Audio
and Phone Bluetooth settings (Audio- en telefoon-/
Bluetooth-instellingen). OPMERKING: Er kan telkens slechts één gebied van
het aanraakscherm worden geselecteerd. (afb. 14)
Als u een selectie wilt aanbrengen, bladert u omhoog
en omlaag tot de gewenste instelling wordt gemarkeerd
en drukt u daarna kort op deze instelling totdat naast
de instelling een vinkje verschijnt, dat aanduidt dat de
instelling is geselecteerd. Display
 Schermmodus (voor bepaalde uitvoeringen/
markten)
In dit scherm kunt u een van de automatische
weergave-instellingen selecteren. Om de status van de
modus te veranderen drukt u op de schermtoets Day,
Night of Auto en laat deze weer los. Druk vervolgens
op de schermtoets met de pijl naar links.
 Display Brightness with Headlights ON (Helderheid van de weergave bij ingeschakelde
koplampen) (voor bepaalde uitvoeringen/
markten)
Wanneer u toegang tot dit scherm hebt kunt u de
helderheid ervan bij in- of uitgeschakelde koplampen
regelen. Stel de helderheid in met de schermtoetsen +
(afb. 14)
Uconnect Touch™ 8.4 schermtoetsen
37
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

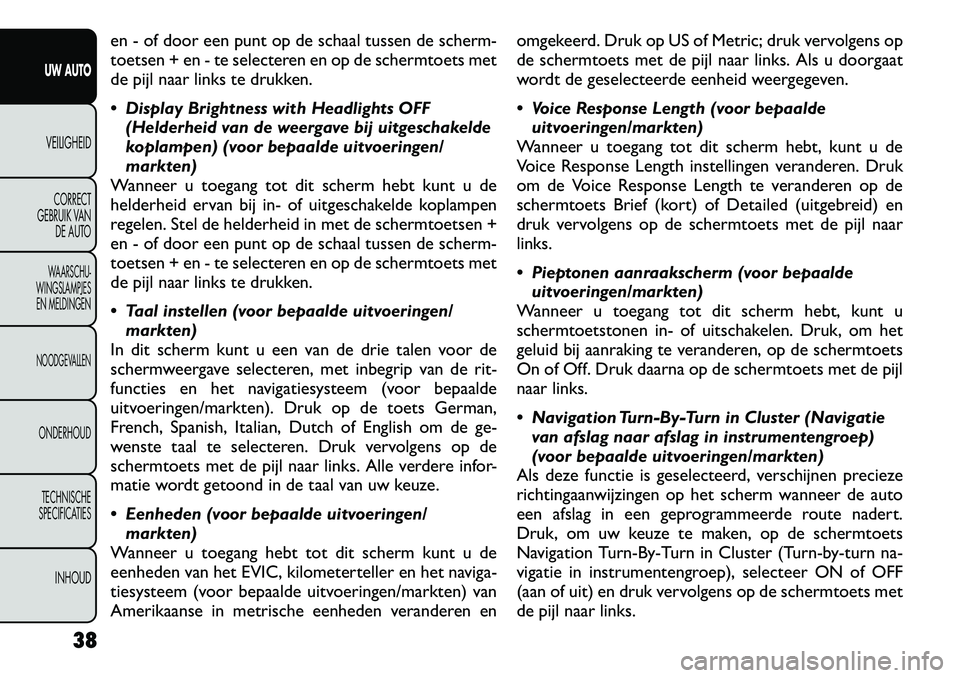

en - of door een punt op de schaal tussen de scherm-
toetsen + en - te selecteren en op de schermtoets met
de pijl naar links te drukken.
 Display Brightness with Headlights OFF(Helderheid van de weergave bij uitgeschakelde
koplampen) (voor bepaalde uitvoeringen/
markten)
Wanneer u toegang tot dit scherm hebt kunt u de
helderheid ervan bij in- of uitgeschakelde koplampen
regelen. Stel de helderheid in met de schermtoetsen +
en - of door een punt op de schaal tussen de scherm-
toetsen + en - te selecteren en op de schermtoets met
de pijl naar links te drukken.
 Taal instellen (voor bepaalde uitvoeringen/
markten)
In dit scherm kunt u een van de drie talen voor de
schermweergave selecteren, met inbegrip van de rit-
functies en het navigatiesysteem (voor bepaalde
uitvoeringen/markten). Druk op de toets German,
French, Spanish, Italian, Dutch of English om de ge-
wenste taal te selecteren. Druk vervolgens op de
schermtoets met de pijl naar links. Alle verdere infor-
matie wordt getoond in de taal van uw keuze.
 Eenheden (voor bepaalde uitvoeringen/ markten)
Wanneer u toegang hebt tot dit scherm kunt u de
eenheden van het EVIC, kilometerteller en het naviga-
tiesysteem (voor bepaalde uitvoeringen/markten) van
Amerikaanse in metrische eenheden veranderen en omgekeerd. Druk op US of Metric; druk vervolgens op
de schermtoets met de pijl naar links. Als u doorgaat
wordt de geselecteerde eenheid weergegeven.
 Voice Response Length (voor bepaalde
uitvoeringen/markten)
Wanneer u toegang tot dit scherm hebt, kunt u de
Voice Response Length instellingen veranderen. Druk
om de Voice Response Length te veranderen op de
schermtoets Brief (kort) of Detailed (uitgebreid) en
druk vervolgens op de schermtoets met de pijl naarlinks.
 Pieptonen aanraakscherm (voor bepaalde uitvoeringen/markten)
Wanneer u toegang tot dit scherm hebt, kunt u
schermtoetstonen in- of uitschakelen. Druk, om het
geluid bij aanraking te veranderen, op de schermtoets
On of Off. Druk daarna op de schermtoets met de pijl
naar links.
 Navigation Turn-By-Turn in Cluster (Navigatie van afslag naar afslag in instrumentengroep)
(voor bepaalde uitvoeringen/markten)
Als deze functie is geselecteerd, verschijnen precieze
richtingaanwijzingen op het scherm wanneer de auto
een afslag in een geprogrammeerde route nadert.
Druk, om uw keuze te maken, op de schermtoets
Navigation Turn-By-Turn in Cluster (Turn-by-turn na-
vigatie in instrumentengroep), selecteer ON of OFF
(aan of uit) en druk vervolgens op de schermtoets met
de pijl naar links.
38
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

Klok
 Sync Time with GPS (Tijdsaanduidingsynchroniseren met GPS) (voor bepaalde
uitvoeringen/markten)
Wanneer u toegang tot dit scherm hebt, kunt u de tijd
automatisch door de radio laten instellen. Druk, om de
Sync Time instelling te veranderen, op de schermtoets
On of Off. Druk daarna op de schermtoets met de pijl
naar links.
 Uren instellen (voor bepaalde uitvoeringen/ markten)
Wanneer u toegang tot dit scherm hebt kunt u de
weergegeven tijd veranderen. Druk, om uw keuze te
maken, op de schermtoets Set Time (stel tijd in), stel
de uren in met de schermtoetsen up (omhoog) en
down (omlaag) en druk vervolgens op de schermtoets
met de pijl naar links wanneer alle keuzes zijn gemaakt.
 Minuten instellen (voor bepaalde uitvoeringen/markten)
Wanneer u toegang tot dit scherm hebt kunt u de
weergegeven tijd veranderen. Druk, om uw keuze te
maken, op de schermtoets Set Time (stel tijd in), stel
de minuten in met de schermtoetsen up (omhoog) en
down (omlaag) en druk vervolgens op de schermtoets
met de pijl naar links wanneer alle keuzes zijn gemaakt.  Tijdformaat (voor bepaalde uitvoeringen/
markten)
Wanneer u toegang tot dit scherm hebt kunt u de
weergegeven tijd veranderen. Druk, om uw keuze te
maken, op de schermtoets Set Time (stel tijd in), kies
12 hr of 24 hr en druk vervolgens op de schermtoets
met de pijl naar links wanneer alle keuzes zijn gemaakt.
 Show Time in Status Bar (Tijd in statusbalk
weergeven) (voor bepaalde uitvoeringen/
markten)
Wanneer u toegang tot dit scherm hebt kunt u de
digitale klok in de statusbalk in- of uitschakelen. Als u
de instelling Show Time Status wilt wijzigen, drukt u
kort op de schermtoets On of Off en daarna op de
schermtoets met de pijl naar links.
Veiligheid / Hulp
 Parkeerhulp (voor bepaalde uitvoeringen/ markten)
De parkeersensoren achter tasten het gebied achter de
auto af op obstakels indien de versnellingspook in de
achteruitversnelling staat en de snelheid lager is dan
18 km/u. Het systeem kan worden ingesteld met Sound
Only (alleen geluid), Sound and Display (geluid en
beeld) of worden uitgeschakeld (OFF). Als u de Park
Assist-status wilt wijzigen, drukt u kort op de knop Off,
Sound Only of Sounds and Display en daarna op de
schermtoets met de pijl naar links.
39
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

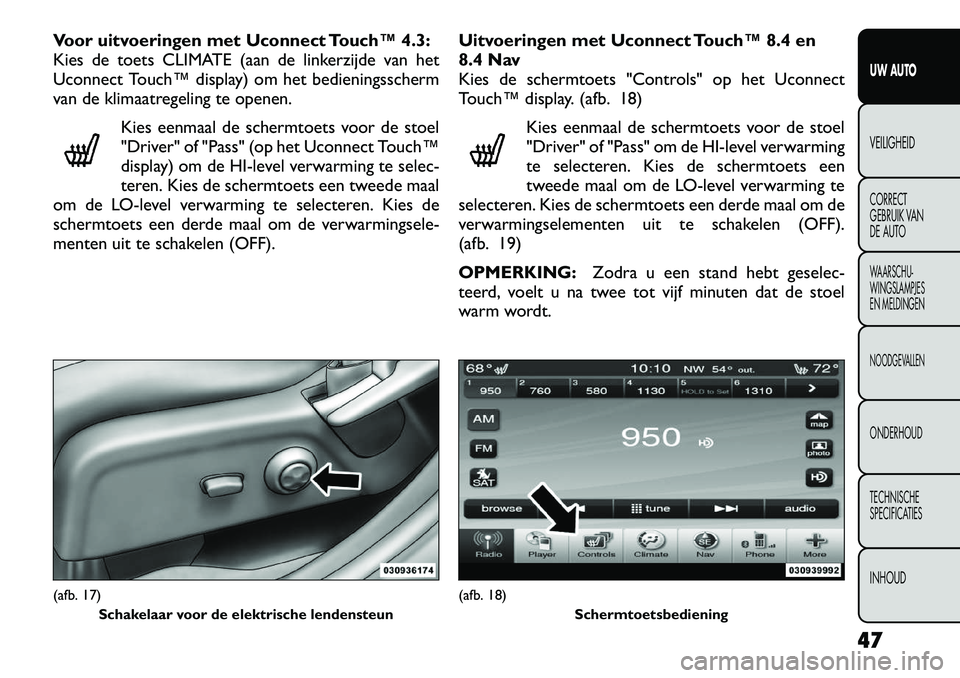

Voor uitvoeringen met Uconnect Touch™ 4.3:
Kies de toets CLIMATE (aan de linkerzijde van het
Uconnect Touch™ display) om het bedieningsscherm
van de klimaatregeling te openen.Kies eenmaal de schermtoets voor de stoel
"Driver" of "Pass" (op het Uconnect Touch™
display) om de HI-level verwarming te selec-
teren. Kies de schermtoets een tweede maal
om de LO-level verwarming te selecteren. Kies de
schermtoets een derde maal om de verwarmingsele-
menten uit te schakelen (OFF). Uitvoeringen met Uconnect Touch™ 8.4 en
8.4 Nav
Kies de schermtoets "Controls" op het Uconnect
Touch™ display. (afb. 18)
Kies eenmaal de schermtoets voor de stoel
"Driver" of "Pass" om de HI-level verwarming
te selecteren. Kies de schermtoets een
tweede maal om de LO-level verwarming te
selecteren. Kies de schermtoets een derde maal om de
verwarmingselementen uit te schakelen (OFF).
(afb. 19) OPMERKING: Zodra u een stand hebt geselec-
teerd, voelt u na twee tot vijf minuten dat de stoel
warm wordt.(afb. 17)
Schakelaar voor de elektrische lendensteun
(afb. 18) Schermtoetsbediening
47UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

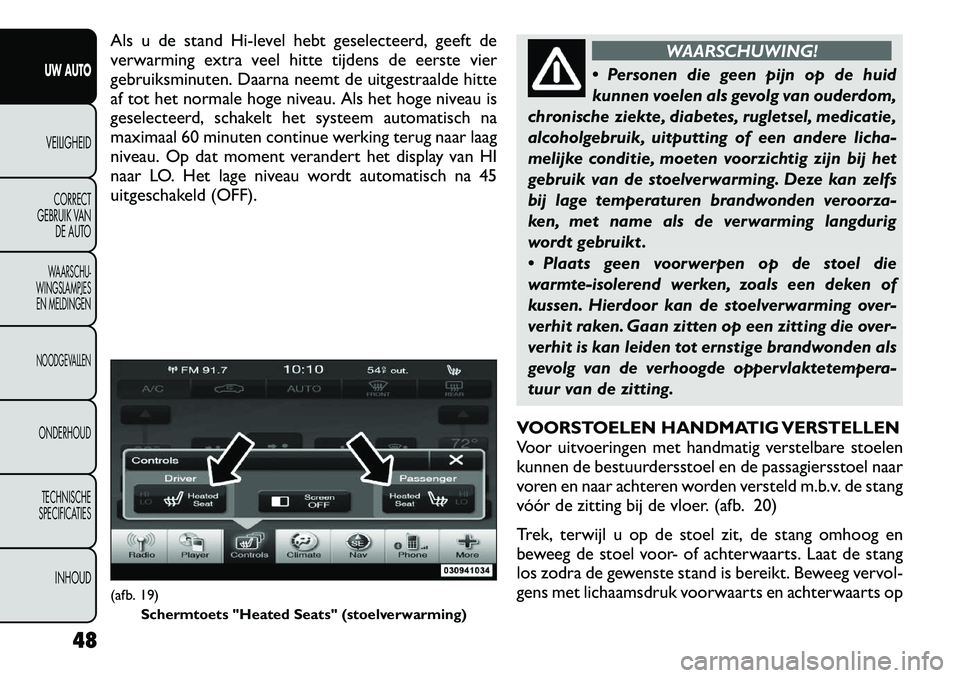

Als u de stand Hi-level hebt geselecteerd, geeft de
verwarming extra veel hitte tijdens de eerste vier
gebruiksminuten. Daarna neemt de uitgestraalde hitte
af tot het normale hoge niveau. Als het hoge niveau is
geselecteerd, schakelt het systeem automatisch na
maximaal 60 minuten continue werking terug naar laag
niveau. Op dat moment verandert het display van HI
naar LO. Het lage niveau wordt automatisch na 45
uitgeschakeld (OFF).
WAARSCHUWING!
 Personen die geen pijn op de huid
kunnen voelen als gevolg van ouderdom,
chronische ziekte, diabetes, rugletsel, medicatie,
alcoholgebruik, uitputting of een andere licha-
melijke conditie, moeten voorzichtig zijn bij het
gebruik van de stoelverwarming. Deze kan zelfs
bij lage temperaturen brandwonden veroorza-
ken, met name als de verwarming langdurig
wordt gebruikt .
 Plaats geen voorwerpen op de stoel die
warmte-isolerend werken, zoals een deken of
kussen. Hierdoor kan de stoelverwarming over-
verhit raken. Gaan zitten op een zitting die over-
verhit is kan leiden tot ernstige brandwonden als
gevolg van de verhoogde oppervlaktetempera-
tuur van de zitting.
VOORSTOELEN HANDMATIG VERSTELLEN
Voor uitvoeringen met handmatig verstelbare stoelen
kunnen de bestuurdersstoel en de passagiersstoel naar
voren en naar achteren worden versteld m.b.v. de stang
vóór de zitting bij de vloer. (afb. 20)
Trek, terwijl u op de stoel zit, de stang omhoog en
beweeg de stoel voor- of achterwaarts. Laat de stang
los zodra de gewenste stand is bereikt. Beweeg vervol-
gens met lichaamsdruk voorwaarts en achterwaarts op
(afb. 19) Schermtoets "Heated Seats" (stoelverwarming)
48
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

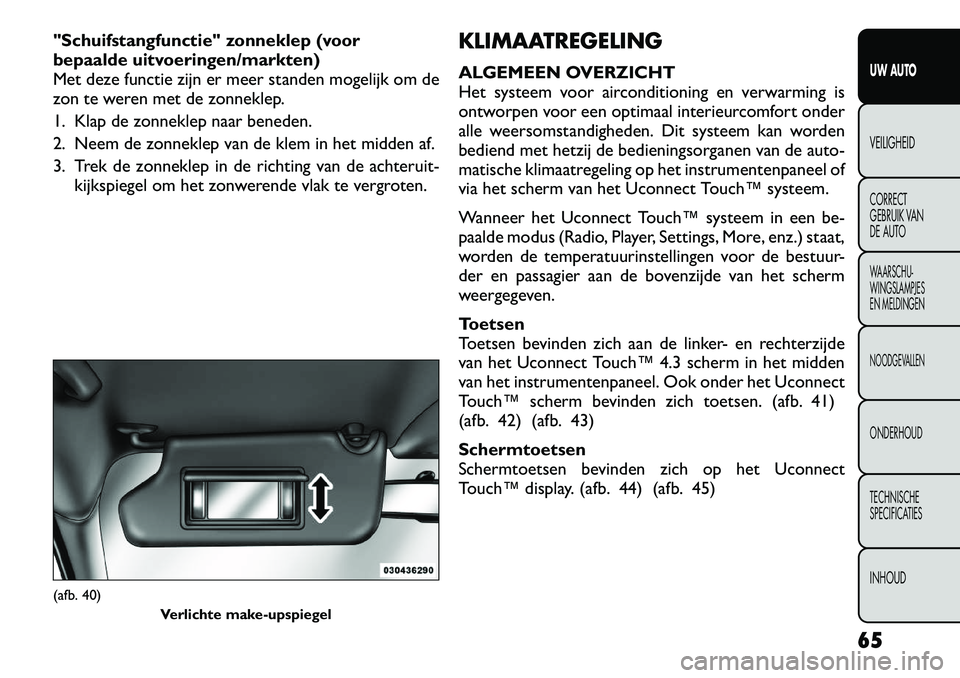

"Schuifstangfunctie" zonneklep (voor
bepaalde uitvoeringen/markten)
Met deze functie zijn er meer standen mogelijk om de
zon te weren met de zonneklep.
1. Klap de zonneklep naar beneden.
2. Neem de zonneklep van de klem in het midden af.
3. Trek de zonneklep in de richting van de achteruit-kijkspiegel om het zonwerende vlak te vergroten. KLIMAATREGELING
ALGEMEEN OVERZICHT
Het systeem voor airconditioning en verwarming is
ontworpen voor een optimaal interieurcomfort onder
alle weersomstandigheden. Dit systeem kan worden
bediend met hetzij de bedieningsorganen van de auto-
matische klimaatregeling op het instrumentenpaneel of
via het scherm van het Uconnect Touch™ systeem.
Wanneer het Uconnect Touch™ systeem in een be-
paalde modus (Radio, Player, Settings, More, enz.) staat,
worden de temperatuurinstellingen voor de bestuur-
der en passagier aan de bovenzijde van het scherm
weergegeven.
Toetsen
Toetsen bevinden zich aan de linker- en rechterzijde
van het Uconnect Touch™ 4.3 scherm in het midden
van het instrumentenpaneel. Ook onder het Uconnect
Touch™ scherm bevinden zich toetsen. (afb. 41)
(afb. 42) (afb. 43)
Schermtoetsen
Schermtoetsen bevinden zich op het Uconnect
Touch™ display. (afb. 44) (afb. 45)(afb. 40)
Verlichte make-upspiegel
65
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD
