FIAT FREEMONT 2013 Betriebsanleitung (in German)

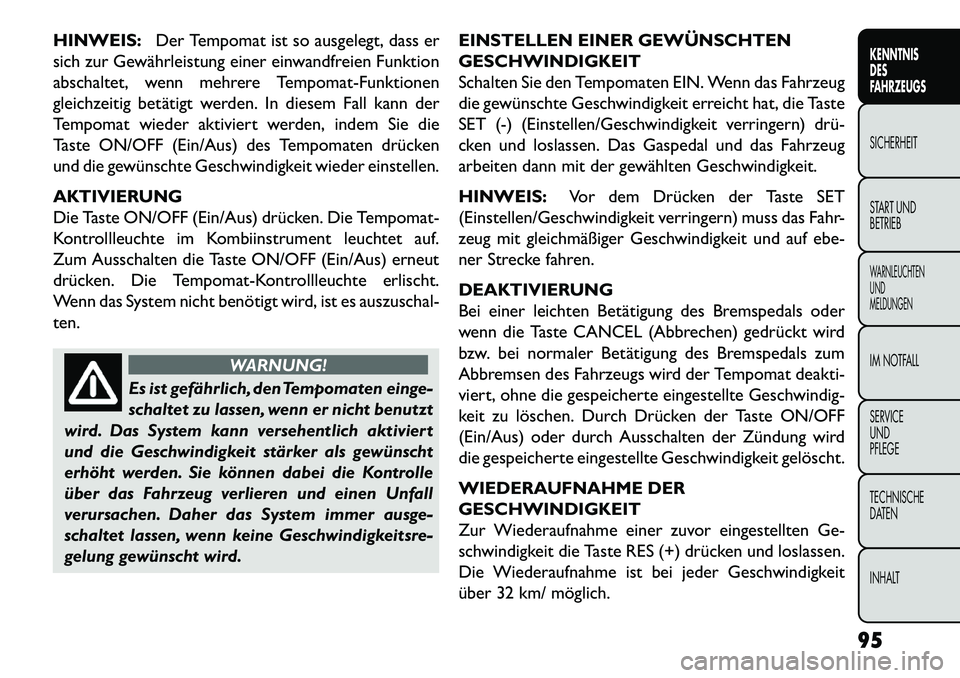

HINWEIS:Der Tempomat ist so ausgelegt, dass er
sich zur Gewährleistung einer einwandfreien Funktion
abschaltet, wenn mehrere Tempomat-Funktionen
gleichzeitig betätigt werden. In diesem Fall kann der
Tempomat wieder aktiviert werden, indem Sie die
Taste ON/OFF (Ein/Aus) des Tempomaten drücken
und die gewünschte Geschwindigkeit wieder einstellen.
AKTIVIERUNG
Die Taste ON/OFF (Ein/Aus) drücken. Die Tempomat-
Kontrollleuchte im Kombiinstrument leuchtet auf.
Zum Ausschalten die Taste ON/OFF (Ein/Aus) erneut
drücken. Die Tempomat-Kontrollleuchte erlischt.
Wenn das System nicht benötigt wird, ist es auszuschal-
ten.
WARNUNG!
Es ist gefährlich, den Tempomaten einge-
s
chaltet zu lassen, wenn er nicht benutzt
wird. Das System kann versehentlich aktiviert
und die Geschwindigkeit stärker als gewünscht
erhöht werden. Sie können dabei die Kontrolle
über das Fahrzeug verlieren und einen Unfall
verursachen. Daher das System immer ausge-
schaltet lassen, wenn keine Geschwindigkeitsre-
gelung gewünscht wird. EINSTELLEN EINER GEWÜNSCHTEN
GESCHWINDIGKEIT
Schalten Sie den Tempomaten EIN. Wenn das Fahrzeug
die gewünschte Geschwindigkeit erreicht hat, die Taste
SET (-) (Einstellen/Geschwindigkeit verringern) drü­
cken und loslassen. Das Gaspedal und das Fahrzeug
arbeiten dann mit der gewählten Geschwindigkeit.
HINWEIS:
Vor dem Drücken der Taste SET
(Einstellen/Geschwindigkeit verringern) muss das Fahr-
zeug mit gleichmäßiger Geschwindigkeit und auf ebe-
ner Strecke fahren.
DEAKTIVIERUNG
Bei einer leichten Betätigung des Bremspedals oder
wenn die Taste CANCEL (Abbrechen) gedrückt wird
bzw. bei normaler Betätigung des Bremspedals zum
Abbremsen des Fahrzeugs wird der Tempomat deakti-
viert, ohne die gespeicherte eingestellte Geschwindig-
keit zu löschen. Durch Drücken der Taste ON/OFF
(Ein/Aus) oder durch Ausschalten der Zündung wird
die gespeicherte eingestellte Geschwindigkeit gelöscht.
WIEDERAUFNAHME DER
GESCHWINDIGKEIT
Zur Wiederaufnahme einer zuvor eingestellten Ge-
schwindigkeit die Taste RES (+) drücken und loslassen.
Die Wiederaufnahme ist bei jeder Geschwindigkeit
über 32 km/ möglich.
95
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
S
TART UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

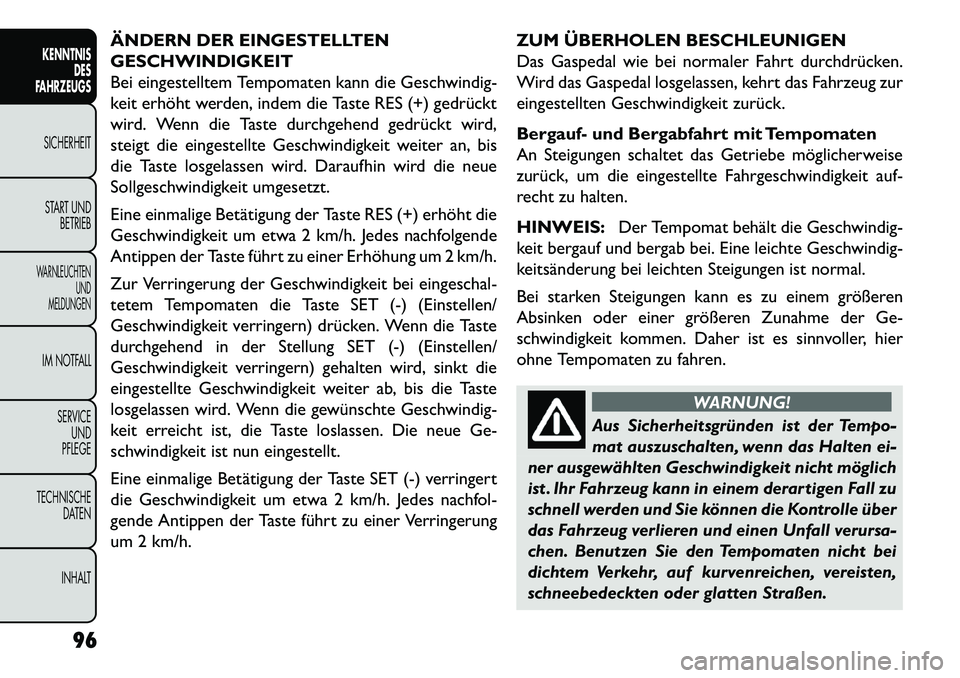

ÄNDERN DER EINGESTELLTEN
GESCHWINDIGKEIT
Bei eingestelltem Tempomaten kann die Geschwindig-
keit erhöht werden, indem die Taste RES (+) gedrückt
wird. Wenn die Taste durchgehend gedrückt wird,
steigt die eingestellte Geschwindigkeit weiter an, bis
die Taste losgelassen wird. Daraufhin wird die neue
Sollgeschwindigkeit umgesetzt.
Eine einmalige Betätigung der Taste RES (+) erhöht die
Geschwindigkeit um etwa 2 km/h. Jedes nachfolgende
Antippen der Taste führt zu einer Erhöhung um 2 km/h.
Zur Verringerung der Geschwindigkeit bei eingeschal-
tetem Tempomaten die Taste SET (-) (Einstellen/
Geschwindigkeit verringern) drücken. Wenn die Taste
durchgehend in der Stellung SET (-) (Einstellen/
Geschwindigkeit verringern) gehalten wird, sinkt die
eingestellte Geschwindigkeit weiter ab, bis die Taste
losgelassen wird. Wenn die gewünschte Geschwindig-
keit erreicht ist, die Taste loslassen. Die neue Ge-
schwindigkeit ist nun eingestellt.
Eine einmalige Betätigung der Taste SET (-) verringert
die Geschwindigkeit um etwa 2 km/h. Jedes nachfol-
gende Antippen der Taste führt zu einer Verringerung
um 2 km/h.ZUM ÜBERHOLEN BESCHLEUNIGEN
Das Gaspedal wie bei normaler Fahrt durchdrücken.
Wird das Gaspedal losgelassen, kehrt das Fahrzeug zur
eingestellten Geschwindigkeit zurück.
Bergauf- und Bergabfahrt mit Tempomaten
An Steigungen schaltet das Getriebe möglicherweise
zurück, um die eingestellte Fahrgeschwindigkeit auf-
recht zu halten.
HINWEIS:
Der Tempomat behält die Geschwindig-
keit bergauf und bergab bei. Eine leichte Geschwindig-
keitsänderung bei leichten Steigungen ist normal.
Bei starken Steigungen kann es zu einem größeren
Absinken oder einer größeren Zunahme der Ge-
schwindigkeit kommen. Daher ist es sinnvoller, hier
ohne Tempomaten zu fahren.
WARNUNG!
Aus Sicherheitsgründen ist der Tempo-
m
at auszuschalten, wenn das Halten ei-
ner ausgewählten Geschwindigkeit nicht möglich
ist . Ihr Fahrzeug kann in einem derartigen Fall zu
schnell werden und Sie können die Kontrolle über
das Fahrzeug verlieren und einen Unfall verursa-
chen. Benutzen Sie den Tempomaten nicht bei
dichtem Verkehr, auf kurvenreichen, vereisten,
schneebedeckten oder glatten Straßen.
96
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

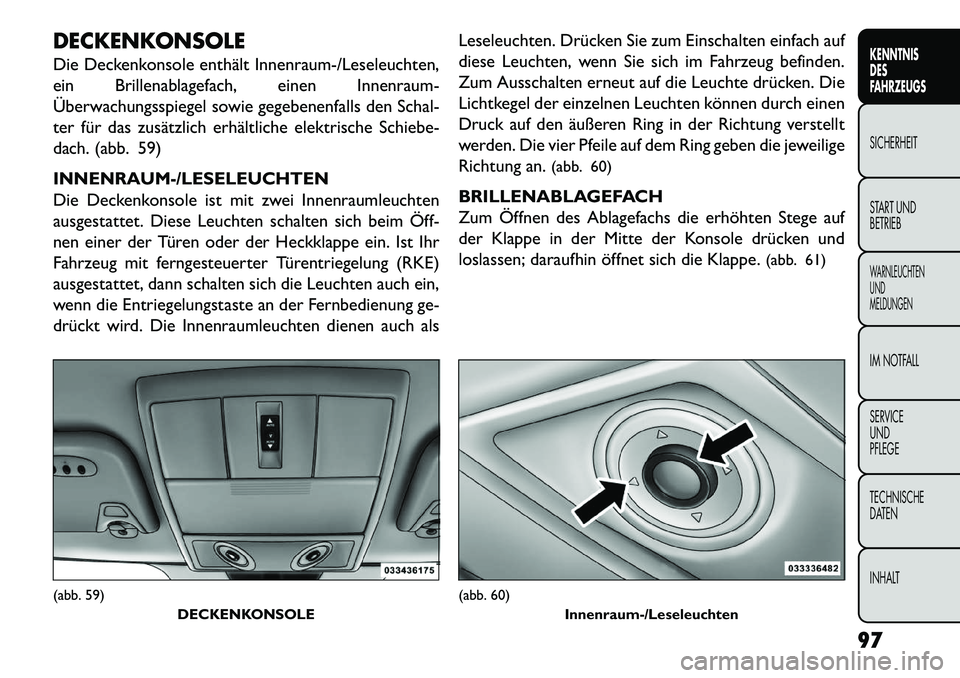

DECKENKONSOLE
Die Deckenkonsole enthält Innenraum-/Leseleuchten,
ein Brillenablagefach, einen Innenraum-
Überwachungsspiegel sowie gegebenenfalls den Schal-
ter für das zusätzlich erhältliche elektrische Schiebe-
dach. (abb. 59)
INNENRAUM-/LESELEUCHTEN
Die Deckenkonsole ist mit zwei Innenraumleuchten
ausgestattet. Diese Leuchten schalten sich beim Öff-
nen einer der Türen oder der Heckklappe ein. Ist Ihr
Fahrzeug mit ferngesteuerter Türentriegelung (RKE)
ausgestattet, dann schalten sich die Leuchten auch ein,
wenn die Entriegelungstaste an der Fernbedienung ge-
drückt wird. Die Innenraumleuchten dienen auch alsLeseleuchten. Drücken Sie zum Einschalten einfach auf
diese Leuchten, wenn Sie sich im Fahrzeug befinden.
Zum Ausschalten erneut auf die Leuchte drücken. Die
Lichtkegel der einzelnen Leuchten können durch einen
Druck auf den äußeren Ring in der Richtung verstellt
werden. Die vier Pfeile auf dem Ring geben die jeweilige
Richtung an.
(abb. 60)
BRILLENABLAGEFACH
Zum Öffnen des Ablagefachs die erhöhten Stege auf
der Klappe in der Mitte der Konsole drücken und
loslassen; daraufhin öffnet sich die Klappe. (abb. 61)(abb. 59)
DECKENKONSOLE
(abb. 60)Innenraum-/Leseleuchten
97
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
S
TART UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

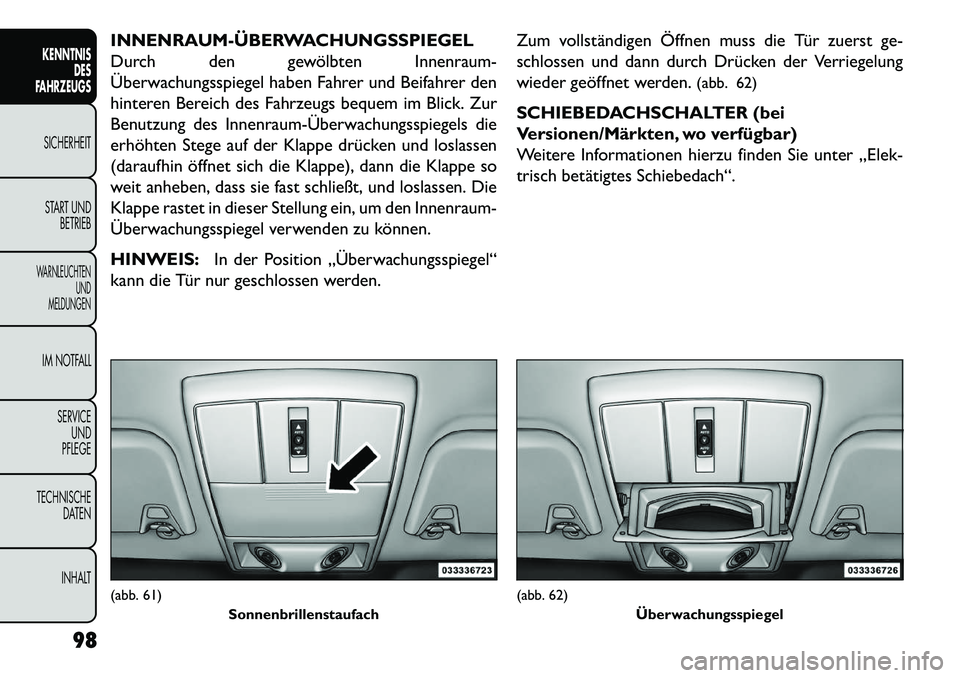

INNENRAUM­ÜBERWACHUNGSSPIEGEL
Durch den gewölbten Innenraum-
Überwachungsspiegel haben Fahrer und Beifahrer den
hinteren Bereich des Fahrzeugs bequem im Blick. Zur
Benutzung des Innenraum­Überwachungsspiegels die
erhöhten Stege auf der Klappe drücken und loslassen
(daraufhin öffnet sich die Klappe), dann die Klappe so
weit anheben, dass sie fast schließt, und loslassen. Die
Klappe rastet in dieser Stellung ein, um den Innenraum-
Überwachungsspiegel verwenden zu können.
HINWEIS:In der Position „Überwachungsspiegel“
kann die Tür nur geschlossen werden. Zum vollständigen Öffnen muss die Tür zuerst ge-
schlossen und dann durch Drücken der Verriegelung
wieder geöffnet werden.
(abb. 62)
SCHIEBEDACHSCHALTER (bei
Versionen/Märkten, wo verfügbar)
Weitere Informationen hierzu finden Sie unter „Elek-
trisch betätigtes Schiebedach“.(abb. 61) Sonnenbrillenstaufach
(abb. 62) Überwachungsspiegel
98
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

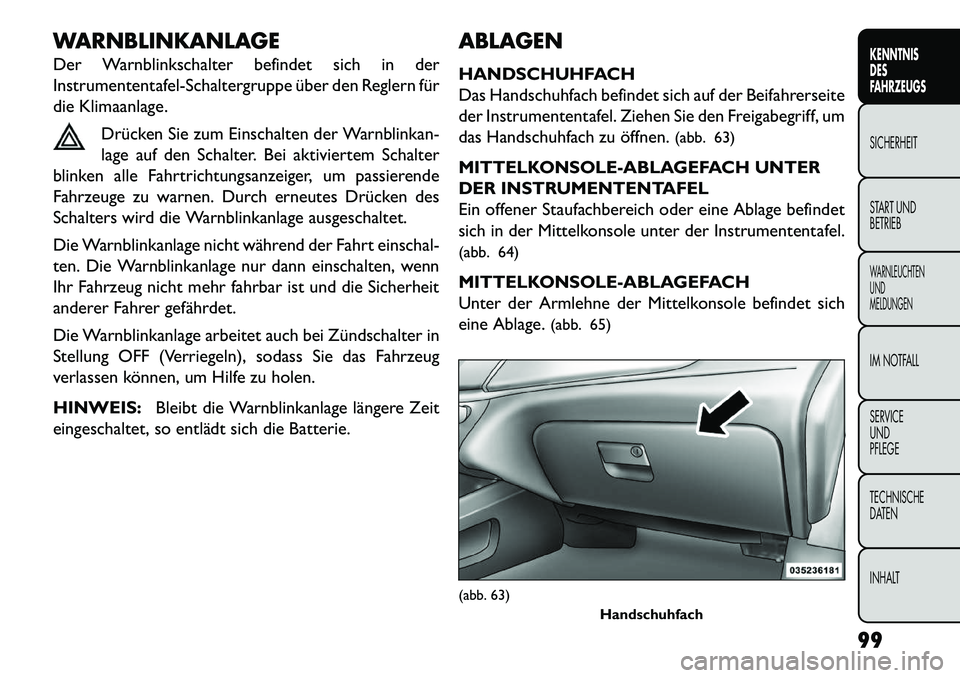

WARNBLINKANLAGE
Der Warnblinkschalter befindet sich in der
Instrumententafel-Schaltergruppe über den Reglern für
die Klimaanlage.Drücken Sie zum Einschalten der Warnblinkan-
lage auf den Schalter. Bei aktiviertem Schalter
blinken alle Fahrtrichtungsanzeiger, um passierende
Fahrzeuge zu warnen. Durch erneutes Drücken des
Schalters wird die Warnblinkanlage ausgeschaltet.
Die Warnblinkanlage nicht während der Fahrt einschal-
ten. Die Warnblinkanlage nur dann einschalten, wenn
Ihr Fahrzeug nicht mehr fahrbar ist und die Sicherheit
anderer Fahrer gefährdet.
Die Warnblinkanlage arbeitet auch bei Zündschalter in
Stellung OFF (Verriegeln), sodass Sie das Fahrzeug
verlassen können, um Hilfe zu holen.
HINWEIS: Bleibt die Warnblinkanlage längere Zeit
eingeschaltet, so entlädt sich die Batterie. ABLAGEN
HANDSCHUHFACH
Das Handschuhfach befindet sich auf der Beifahrerseite
der Instrumententafel. Ziehen Sie den Freigabegriff, um
das Handschuhfach zu öffnen.
(abb. 63)
MITTELKONSOLE-ABLAGEFACH UNTER
DER INSTRUMENTENTAFEL
Ein offener Staufachbereich oder eine Ablage befindet
sich in der Mittelkonsole unter der Instrumententafel.
(abb. 64)
MITTELKONSOLE-ABLAGEFACH
Unter der Armlehne der Mittelkonsole befindet sich
eine Ablage. (abb. 65)
(abb. 63)
Handschuhfach
99
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
S
TART UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

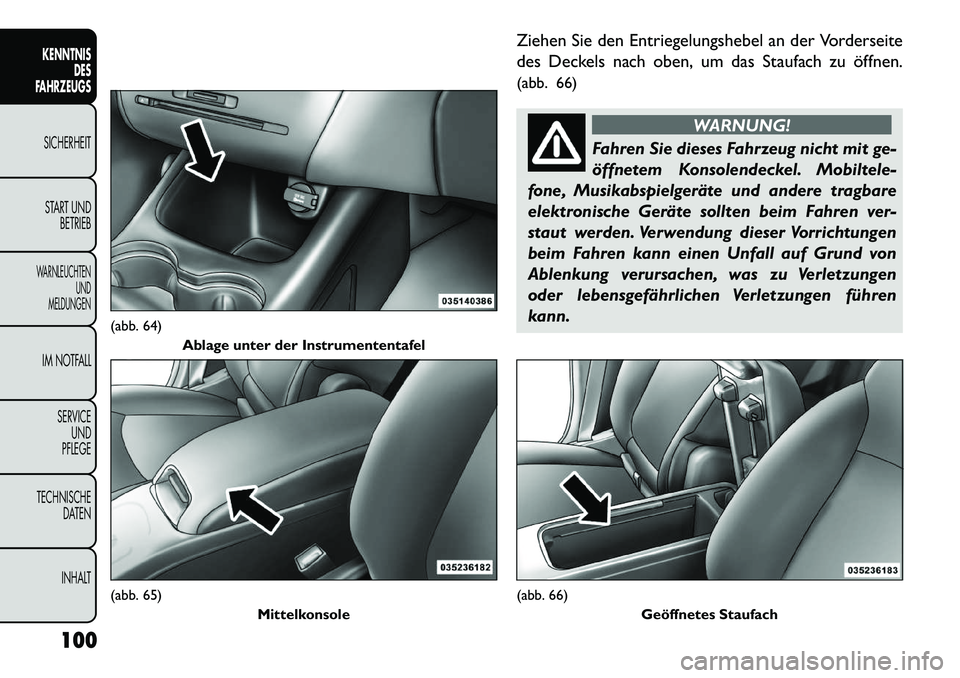

Ziehen Sie den Entriegelungshebel an der Vorderseite
des Deckels nach oben, um das Staufach zu öffnen.
(abb. 66)
WARNUNG!
Fahren Sie dieses Fahrzeug nicht mit ge-
öf
fnetem Konsolendeckel. Mobiltele-
fone, Musikabspielgeräte und andere tragbare
elektronische Geräte sollten beim Fahren ver-
staut werden. Verwendung dieser Vorrichtungen
beim Fahren kann einen Unfall auf Grund von
Ablenkung verursachen, was zu Verletzungen
oder lebensgefährlichen Verletzungen führen
kann.
(abb. 64) Ablage unter der Instrumententafel(abb. 65)
Mittelkonsole
(abb. 66)Geöffnetes Staufach
100
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

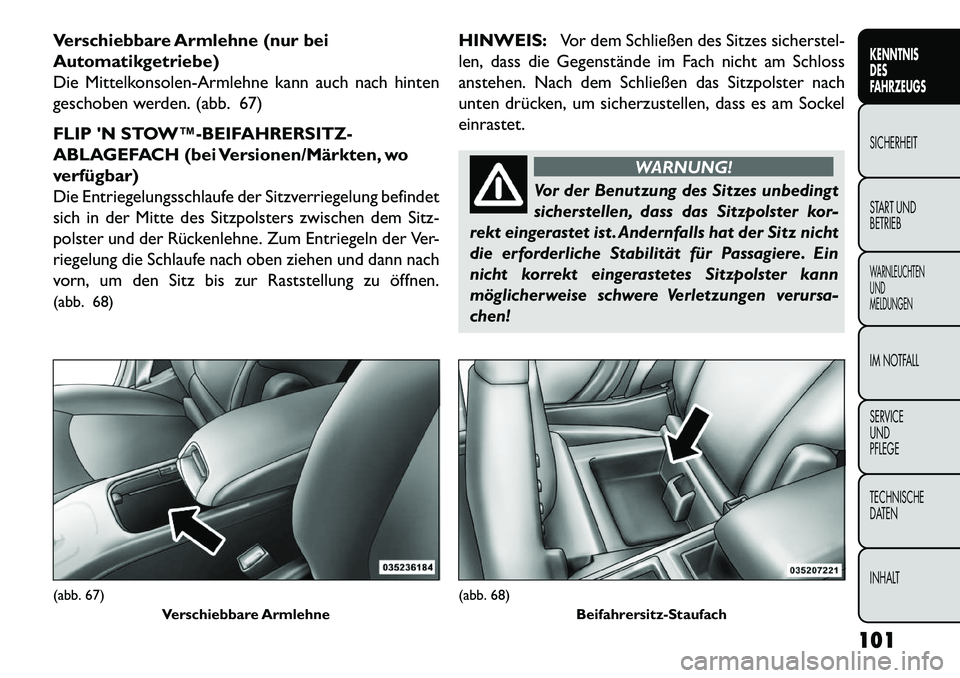

Verschiebbare Armlehne (nur bei
Automatikgetriebe)
Die Mittelkonsolen-Armlehne kann auch nach hinten
geschoben werden. (abb. 67)
FLIP 'N STOW™­BEIFAHRERSITZ-
ABLAGEFACH (bei Versionen/Märkten, wo
verfügbar)
Die Entriegelungsschlaufe der Sitzverriegelung befindet
sich in der Mitte des Sitzpolsters zwischen dem Sitz-
polster und der Rückenlehne. Zum Entriegeln der Ver-
riegelung die Schlaufe nach oben ziehen und dann nach
vorn, um den Sitz bis zur Raststellung zu öffnen.
(abb. 68)HINWEIS:
Vor dem Schließen des Sitzes sicherstel-
len, dass die Gegenstände im Fach nicht am Schloss
anstehen. Nach dem Schließen das Sitzpolster nach
unten drücken, um sicherzustellen, dass es am Sockel
einrastet.
WARNUNG!
Vor der Benutzung des Sitzes unbedingt
si
cherstellen, dass das Sitzpolster kor-
rekt eingerastet ist . Andernfalls hat der Sitz nicht
die erforderliche Stabilität für Passagiere. Ein
nicht korrekt eingerastetes Sitzpolster kann
möglicherweise schwere Verletzungen verursa-
chen!
(abb. 67) Verschiebbare Armlehne
(abb. 68) Beifahrersitz-Staufach
101
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
S
TART UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

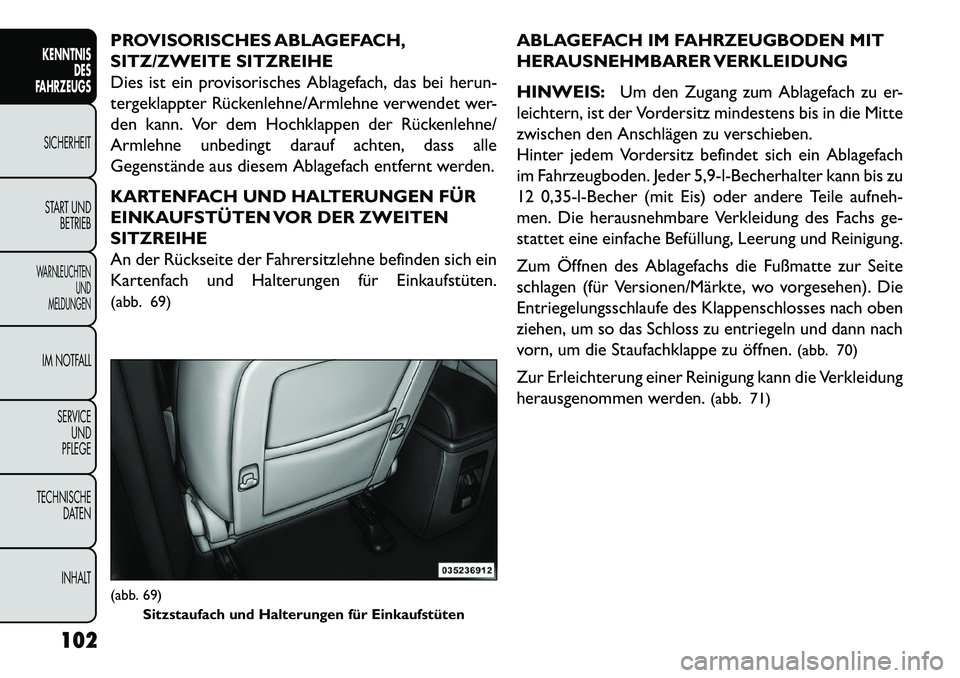

PROVISORISCHES ABLAGEFACH,
SITZ/ZWEITE SITZREIHE
Dies ist ein provisorisches Ablagefach, das bei herun-
tergeklappter Rückenlehne/Armlehne verwendet wer-
den kann. Vor dem Hochklappen der Rückenlehne/
Armlehne unbedingt darauf achten, dass alle
Gegenstände aus diesem Ablagefach entfernt werden.
KARTENFACH UND HALTERUNGEN FÜR
EINKAUFSTÜTEN VOR DER ZWEITEN
SITZREIHE
An der Rückseite der Fahrersitzlehne befinden sich ein
Kartenfach und Halterungen für Einkaufstüten.
(abb. 69)ABLAGEFACH IM FAHRZEUGBODEN MIT
HERAUSNEHMBARER VERKLEIDUNG
HINWEIS:
Um den Zugang zum Ablagefach zu er-
leichtern, ist der Vordersitz mindestens bis in die Mitte
zwischen den Anschlägen zu verschieben.
Hinter jedem Vordersitz befindet sich ein Ablagefach
im Fahrzeugboden. Jeder 5,9-l-Becherhalter kann bis zu
12 0,35-l-Becher (mit Eis) oder andere Teile aufneh-
men. Die herausnehmbare Verkleidung des Fachs ge-
stattet eine einfache Befüllung, Leerung und Reinigung.
Zum Öffnen des Ablagefachs die Fußmatte zur Seite
schlagen (für Versionen/Märkte, wo vorgesehen). Die
Entriegelungsschlaufe des Klappenschlosses nach oben
ziehen, um so das Schloss zu entriegeln und dann nach
vorn, um die Staufachklappe zu öffnen. (abb. 70)
Zur Erleichterung einer Reinigung kann die Verkleidung
herausgenommen werden. (abb. 71)(abb. 69)
Sitzstaufach und Halterungen für Einkaufstüten
102
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT

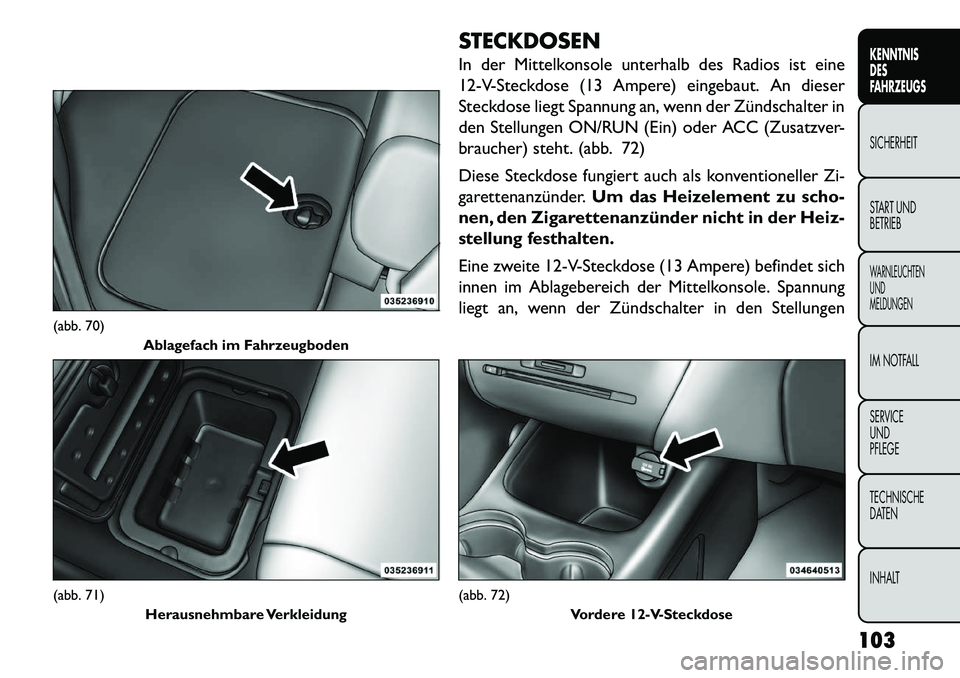

STECKDOSEN
In der Mittelkonsole unterhalb des Radios ist eine
12-V-Steckdose (13 Ampere) eingebaut. An dieser
Steckdose liegt Spannung an, wenn der Zündschalter in
den Stellungen ON/RUN (Ein) oder ACC (Zusatzver-
braucher) steht. (abb. 72)
Diese Steckdose fungiert auch als konventioneller Zi-
garettenanzünder.Um das Heizelement zu scho-
nen, den Zigarettenanzünder nicht in der Heiz-
stellung festhalten.
Eine zweite 12-V-Steckdose (13 Ampere) befindet sich
innen im Ablagebereich der Mittelkonsole. Spannung
liegt an, wenn der Zündschalter in den Stellungen
(abb. 70) Ablagefach im Fahrzeugboden(abb. 71)
Herausnehmbare Verkleidung
(abb. 72) Vordere 12-V-Steckdose
103
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
S
TART UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

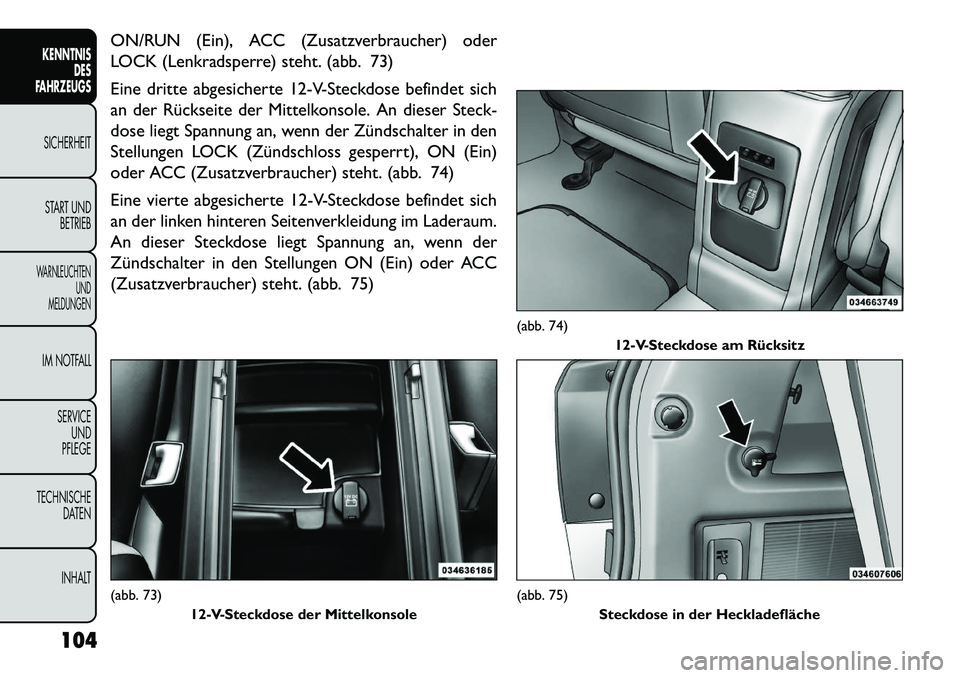

ON/RUN (Ein), ACC (Zusatzverbraucher) oder
LOCK (Lenkradsperre) steht. (abb. 73)
Eine dritte abgesicherte 12-V-Steckdose befindet sich
an der Rückseite der Mittelkonsole. An dieser Steck-
dose liegt Spannung an, wenn der Zündschalter in den
Stellungen LOCK (Zündschloss gesperrt), ON (Ein)
oder ACC (Zusatzverbraucher) steht. (abb. 74)
Eine vierte abgesicherte 12-V-Steckdose befindet sich
an der linken hinteren Seitenverkleidung im Laderaum.
An dieser Steckdose liegt Spannung an, wenn der
Zündschalter in den Stellungen ON (Ein) oder ACC
(Zusatzverbraucher) steht. (abb. 75)(abb. 73)12-V-Steckdose der Mittelkonsole
(abb. 74) 12-V-Steckdose am Rücksitz(abb. 75)
Steckdose in der Heckladefläche
104
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
S TART UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICEUND
PFLEGE
TECHNISCHE DATEN
INHALT
