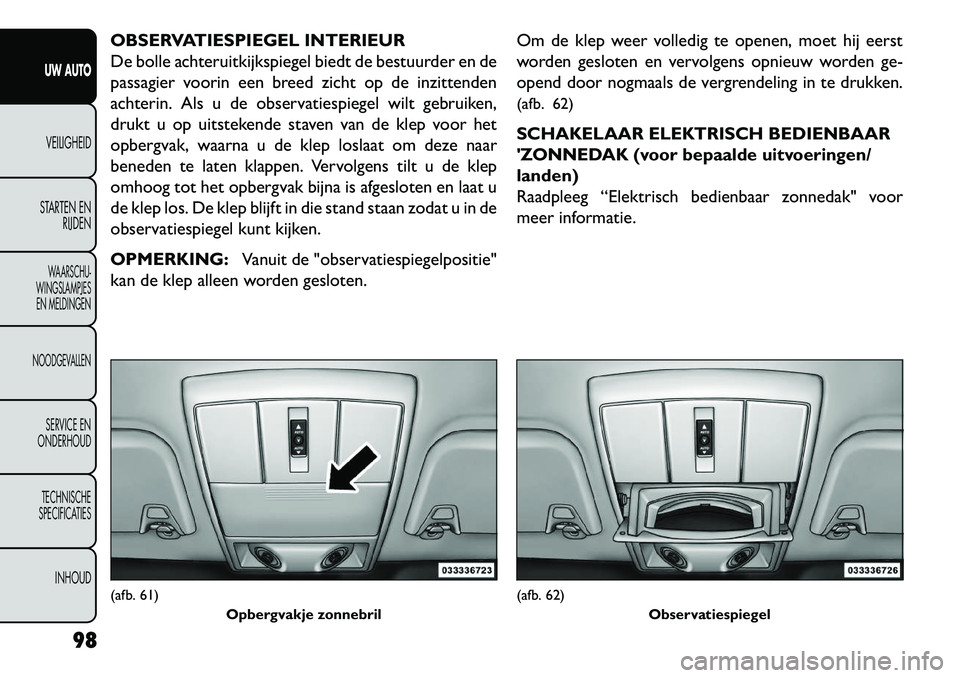

OBSERVATIESPIEGEL INTERIEUR
De bolle achteruitkijkspiegel biedt de bestuurder en de
passagier voorin een breed zicht op de inzittenden
achterin. Als u de observatiespiegel wilt gebruiken,
drukt u op uitstekende staven van de klep voor het
opbergvak, waarna u de klep loslaat om deze naar
beneden te laten klappen. Vervolgens tilt u de klep
omhoog tot het opbergvak bijna is afgesloten en laat u
de klep los. De klep blijft in die stand staan zodat u in de
observatiespiegel kunt kijken.
OPMERKING:Vanuit de "observatiespiegelpositie"
kan de klep alleen worden gesloten. Om de klep weer volledig te openen, moet hij eerst
worden gesloten en vervolgens opnieuw worden ge-
opend door nogmaals de vergrendeling in te drukken.
(afb. 62)
SCHAKELAAR ELEKTRISCH BEDIENBAAR
'ZONNEDAK (voor bepaalde uitvoeringen/
landen)
Raadpleeg “Elektrisch bedienbaar zonnedak" voor
meer informatie.(afb. 61)
Opbergvakje zonnebril
(afb. 62) Observatiespiegel
98
UW AUTO
VEILIGHEID
S
TARTEN EN RIJDENWAARSCHU-
WINGSLAMPJES EN MELDINGEN
NOODGEVALLENSERVICE EN
ONDERHOUDTECHNISCHE
SPECIFICATIESINHOUD

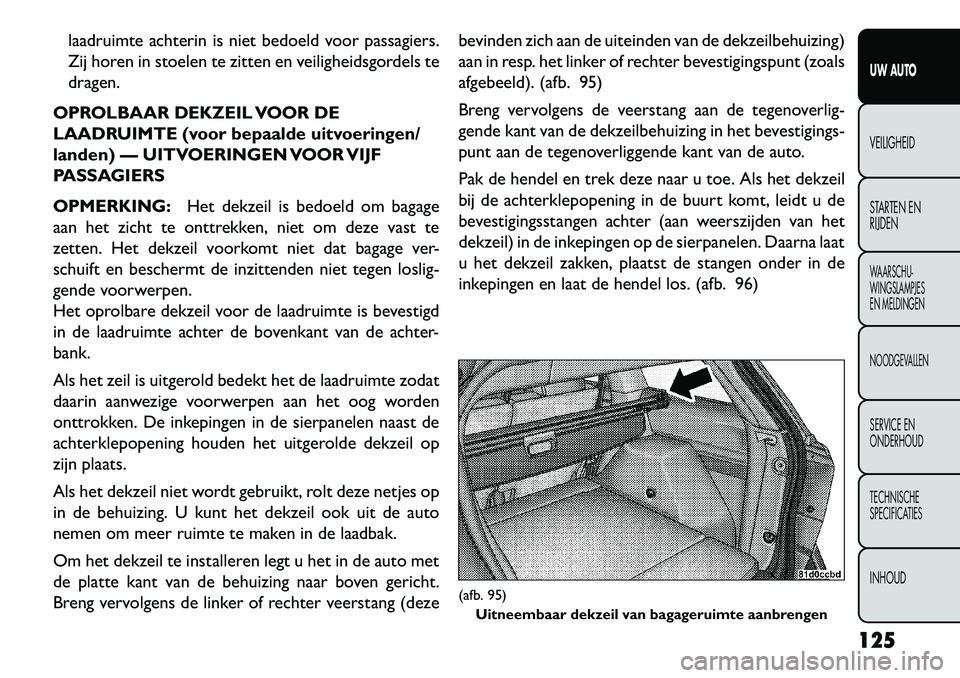

laadruimte achterin is niet bedoeld voor passagiers.
Zij horen in stoelen te zitten en veiligheidsgordels te
dragen.
OPROLBAAR DEKZEIL VOOR DE
LAADRUIMTE (voor bepaalde uitvoeringen/
landen) — UITVOERINGEN VOOR VIJF
PASSAGIERS
OPMERKING: Het dekzeil is bedoeld om bagage
aan het zicht te onttrekken, niet om deze vast te
zetten. Het dekzeil voorkomt niet dat bagage ver-
schuift en beschermt de inzittenden niet tegen loslig-
gende voorwerpen.
Het oprolbare dekzeil voor de laadruimte is bevestigd
in de laadruimte achter de bovenkant van de achter-
bank.
Als het zeil is uitgerold bedekt het de laadruimte zodat
daarin aanwezige voorwerpen aan het oog worden
onttrokken. De inkepingen in de sierpanelen naast de
achterklepopening houden het uitgerolde dekzeil op
zijn plaats.
Als het dekzeil niet wordt gebruikt, rolt deze netjes op
in de behuizing. U kunt het dekzeil ook uit de auto
nemen om meer ruimte te maken in de laadbak.
Om het dekzeil te installeren legt u het in de auto met
de platte kant van de behuizing naar boven gericht.
Breng vervolgens de linker of rechter veerstang (deze bevinden zich aan de uiteinden van de dekzeilbehuizing)
aan in resp. het linker of rechter bevestigingspunt (zoals
afgebeeld). (afb. 95)
Breng vervolgens de veerstang aan de tegenoverlig-
gende kant van de dekzeilbehuizing in het bevestigings-
punt aan de tegenoverliggende kant van de auto.
Pak de hendel en trek deze naar u toe. Als het dekzeil
bij de achterklepopening in de buurt komt, leidt u de
bevestigingsstangen achter (aan weerszijden van het
dekzeil) in de inkepingen op de sierpanelen. Daarna laat
u het dekzeil zakken, plaatst de stangen onder in de
inkepingen en laat de hendel los. (afb. 96)
(afb. 95)
Uitneembaar dekzeil van bagageruimte aanbrengen
125
UW AUTO
VEILIGHEID
S
TARTEN EN
RIJDENWAARSCHU-
WINGSLAMPJES
EN MELDINGEN
NOODGEVALLENSERVICE EN
ONDERHOUDTECHNISCHE
SPECIFICATIESINHOUD

WAARSCHUWING!
Met het ABS-systeem wordt niet voorko-
m
en dat de auto onderworpen blijft aan
de wetten van de natuur en het systeem zorgt
evenmin voor meer grip op het wegdek. ABS kan
geen ongevallen voorkomen, zeker geen ongeval-
len die worden veroorzaakt door te hoge snelhe-
den in bochten, het rijden op zeer glad wegdek, of
aquaplaning. Gebruik de mogelijkheden van een
auto met ABS nooit op een roekeloze of gevaar-
lijke wijze waardoor de veiligheid van de bestuur-
der of anderen in gevaar wordt gebracht . ELEKTRONISCHE REMREGELING
Uw auto is uitgerust met een geavanceerde elektroni-
sche remkrachtregeling die gewoonlijk ESP wordt ge-
noemd. Dit systeem bestaat uit een antiblokkeersys-
teem (ABS), een remassistent (Brake Assist System
(BAS)), een tranctieregelsysteem (Traction Control
System (TCS)), elektronische kantelbeveiliging (Elec-
tronic Roll Mitigation (ERM)), elektronische stabili-
teitsregeling (ESP), en stabilsatieregeling voor aanhan-
gers (Trailer Sway Control (TSC)). Deze systemen
werken samen zodat de auto stabiel en bestuurbaar is
bij verschillende rijomstandigheden.
ABS-SYSTEEM
Het ABS-systeem zorgt voor extra voertuigstabiliteit
en meer remwerking onder de meeste remomstandig-
heden. Het systeem gaat automatisch "pompend rem-
men" in moeilijke remsituaties, om zo het blokkeren
van de wielen te voorkomen.
Wanneer u sneller rijdt dan 11 km/u hoort u mogelijk
ook een zacht klikkend geluid, samen met enkele mo-
torgeluiden. Deze geluiden horen bij een zelftest die
het systeem uitvoert om te controleren of het ABS
naar behoren functioneert. Deze zelftest wordt elke
keer uitgevoerd nadat u de motor hebt gestart, zodra u
de snelheid van 11 km/u overschrijdt.
ABS wordt geactiveerd onder bepaalde weg- en rem-
omstandigheden. ABS grijpt mogelijk in als de auto
130
UW AUTO
VEILIGHEID
S
TARTEN EN RIJDENWAARSCHU-
WINGSLAMPJES EN MELDINGEN
NOODGEVALLENSERVICE EN
ONDERHOUDTECHNISCHE
SPECIFICATIESINHOUD

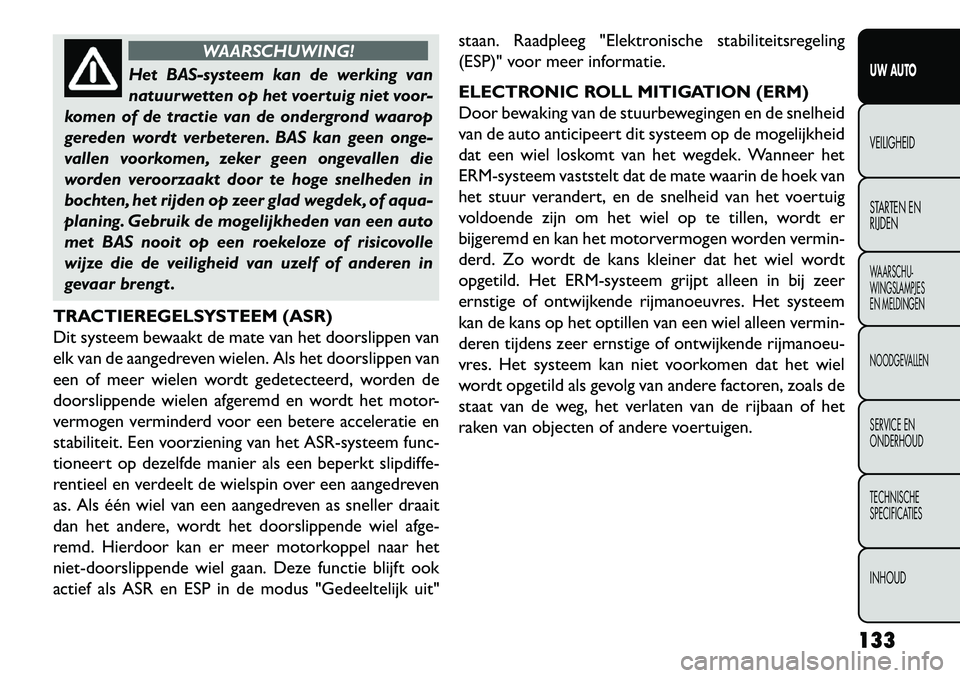

WAARSCHUWING!
Het BAS-systeem kan de werking van
n
atuurwetten op het voertuig niet voor-
komen of de tractie van de ondergrond waarop
gereden wordt verbeteren. BAS kan geen onge-
vallen voorkomen, zeker geen ongevallen die
worden veroorzaakt door te hoge snelheden in
bochten, het rijden op zeer glad wegdek, of aqua-
planing. Gebruik de mogelijkheden van een auto
met BAS nooit op een roekeloze of risicovolle
wijze die de veiligheid van uzelf of anderen in
gevaar brengt .
TRACTIEREGELSYSTEEM (ASR)
Dit systeem bewaakt de mate van het doorslippen van
elk van de aangedreven wielen. Als het doorslippen van
een of meer wielen wordt gedetecteerd, worden de
doorslippende wielen afgeremd en wordt het motor-
vermogen verminderd voor een betere acceleratie en
stabiliteit. Een voorziening van het ASR-systeem func-
tioneert op dezelfde manier als een beperkt slipdiffe-
rentieel en verdeelt de wielspin over een aangedreven
as. Als één wiel van een aangedreven as sneller draait
dan het andere, wordt het doorslippende wiel afge-
remd. Hierdoor kan er meer motorkoppel naar het
niet-doorslippende wiel gaan. Deze functie blijft ook
actief als ASR en ESP in de modus "Gedeeltelijk uit" staan. Raadpleeg "Elektronische stabiliteitsregeling
(ESP)" voor meer informatie.
ELECTRONIC ROLL MITIGATION (ERM)
Door bewaking van de stuurbewegingen en de snelheid
van de auto anticipeert dit systeem op de mogelijkheid
dat een wiel loskomt van het wegdek. Wanneer het
ERM-systeem vaststelt dat de mate waarin de hoek van
het stuur verandert, en de snelheid van het voertuig
voldoende zijn om het wiel op te tillen, wordt er
bijgeremd en kan het motorvermogen worden vermin-
derd. Zo wordt de kans kleiner dat het wiel wordt
opgetild. Het ERM-systeem grijpt alleen in bij zeer
ernstige of ontwijkende rijmanoeuvres. Het systeem
kan de kans op het optillen van een wiel alleen vermin-
deren tijdens zeer ernstige of ontwijkende rijmanoeu-
vres. Het systeem kan niet voorkomen dat het wiel
wordt opgetild als gevolg van andere factoren, zoals de
staat van de weg, het verlaten van de rijbaan of het
raken van objecten of andere voertuigen.
133
UW AUTO
VEILIGHEID
STARTEN EN
RIJDENWAARSCHU-
WINGSLAMPJES
EN MELDINGEN
NOODGEVALLENSERVICE EN
ONDERHOUDTECHNISCHE
SPECIFICATIESINHOUD

WAARSCHUWING!
Er zijn veel factoren, zoals de belading
v
an het voertuig en de weg- en rijom-
standigheden, die ervoor kunnen zorgen dat een
wiel wordt opgetild of het voertuig kantelt . Het
ERM-systeem kan niet in alle gevallen voorko-
men dat een wiel wordt opgetild of de auto
kantelt , met name niet wanneer de rijbaan wordt
verlaten of wanneer er objecten of andere voer-
tuigen worden geraakt . Gebruik de mogelijkhe-
den van een auto met ERM nooit op een roeke-
loze of gevaarlijke wijze die de veiligheid van de
bestuurder of anderen in gevaar brengt .
ELEKTRONISCH
STABILITEITSREGELSYSTEEM (ESP)
Dit systeem verbetert de bestuurbaarheid en stabiliteit
van de auto onder diverse rijomstandigheden. ESP
corrigeert overstuur en onderstuur door het juiste
wiel of de juiste wielen af te remmen. Ook kan het
motorvermogen worden verminderd om het voertuig
te helpen bij het handhaven van de juiste rijrichting.
ESP maakt gebruik van sensoren om de richting te
bepalen waarin de bestuurder de auto stuurt en verge-
lijkt deze met de werkelijke koers van de auto. Als het
werkelijke traject niet overeenkomt met het gewenste
traject, remt ESP het juiste wiel af om onder- of
overstuur tegen te gaan.  Overstuur: de auto reageert in bochten te sterk op
de stand van het stuurwiel.
 Onderstuur: de auto reageert in bochten onvol- doende op de stand van het stuurwiel.
WAARSCHUWING!
 De
elektronische stabiliteitsregeling
(ESP) kan niet voorkomen dat de auto
onderhevig is aan de natuurkundige wetten en
kan evenmin zorgen voor meer grip op het weg-
dek.
 ESP kan geen ongevallen voorkomen, zeker
geen ongevallen die worden veroorzaakt door te
hoge snelheden in bochten, het rijden op zeer
glad wegdek, of aquaplaning. ESP kan evenmin
ongelukken voorkomen die het gevolg zijn van
het verlies van de controle over het voertuig
doordat het rijgedrag niet is aangepast aan de
omstandigheden. Alleen een oplettende en be-
kwame bestuurder met een veilige rijstijl kan
aanrijdingen voorkomen.
 Gebruik de mogelijkheden van een auto met
ESP nooit op een roekeloze of risicovolle wijze
die de veiligheid van de uzelf of anderen in gevaar
brengt .
134
UW AUTO VEILIGHEID
S
TARTEN EN RIJDENWAARSCHU-
WINGSLAMPJES EN MELDINGEN
NOODGEVALLENSERVICE EN
ONDERHOUDTECHNISCHE
SPECIFICATIESINHOUD

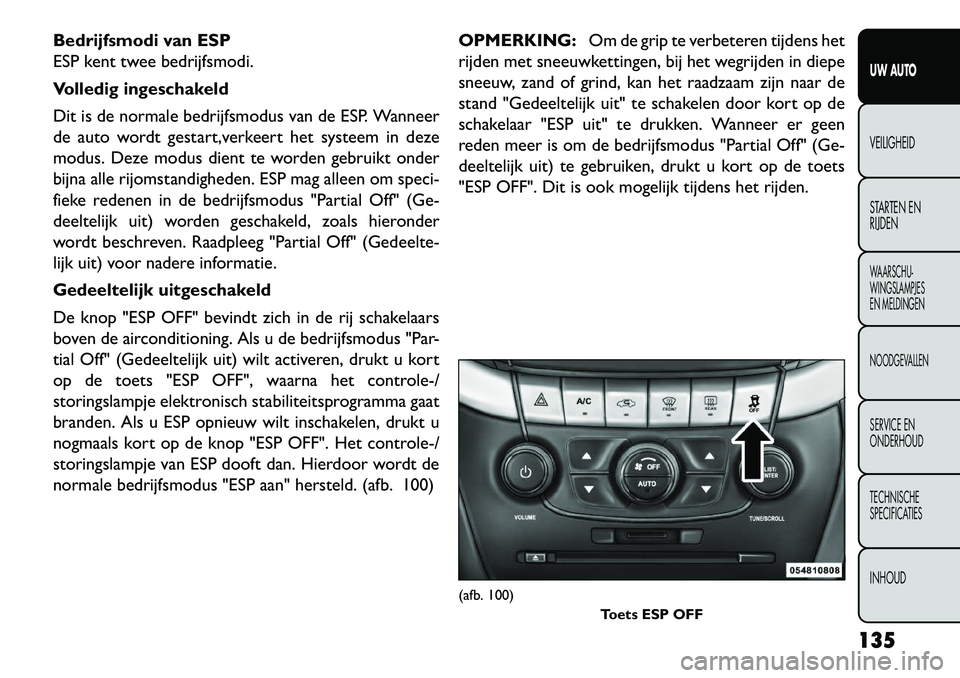

Bedrijfsmodi van ESP
ESP kent twee bedrijfsmodi.
Volledig ingeschakeld
Dit is de normale bedrijfsmodus van de ESP. Wanneer
de auto wordt gestart,verkeert het systeem in deze
modus. Deze modus dient te worden gebruikt onder
bijna alle rijomstandigheden. ESP mag alleen om speci-
fieke redenen in de bedrijfsmodus "Partial Off" (Ge-
deeltelijk uit) worden geschakeld, zoals hieronder
wordt beschreven. Raadpleeg "Partial Off" (Gedeelte-
lijk uit) voor nadere informatie.
Gedeeltelijk uitgeschakeld
De knop "ESP OFF" bevindt zich in de rij schakelaars
boven de airconditioning. Als u de bedrijfsmodus "Par-
tial Off" (Gedeeltelijk uit) wilt activeren, drukt u kort
op de toets "ESP OFF", waarna het controle-/
storingslampje elektronisch stabiliteitsprogramma gaat
branden. Als u ESP opnieuw wilt inschakelen, drukt u
nogmaals kort op de knop "ESP OFF". Het controle-/
storingslampje van ESP dooft dan. Hierdoor wordt de
normale bedrijfsmodus "ESP aan" hersteld. (afb. 100)OPMERKING:
Om de grip te verbeteren tijdens het
rijden met sneeuwkettingen, bij het wegrijden in diepe
sneeuw, zand of grind, kan het raadzaam zijn naar de
stand "Gedeeltelijk uit" te schakelen door kort op de
schakelaar "ESP uit" te drukken. Wanneer er geen
reden meer is om de bedrijfsmodus "Partial Off" (Ge-
deeltelijk uit) te gebruiken, drukt u kort op de toets
"ESP OFF". Dit is ook mogelijk tijdens het rijden.
(afb. 100) Toets ESP OFF
135
UW AUTO
VEILIGHEID
S
TARTEN EN
RIJDENWAARSCHU-
WINGSLAMPJES
EN MELDINGEN
NOODGEVALLENSERVICE EN
ONDERHOUDTECHNISCHE
SPECIFICATIESINHOUD

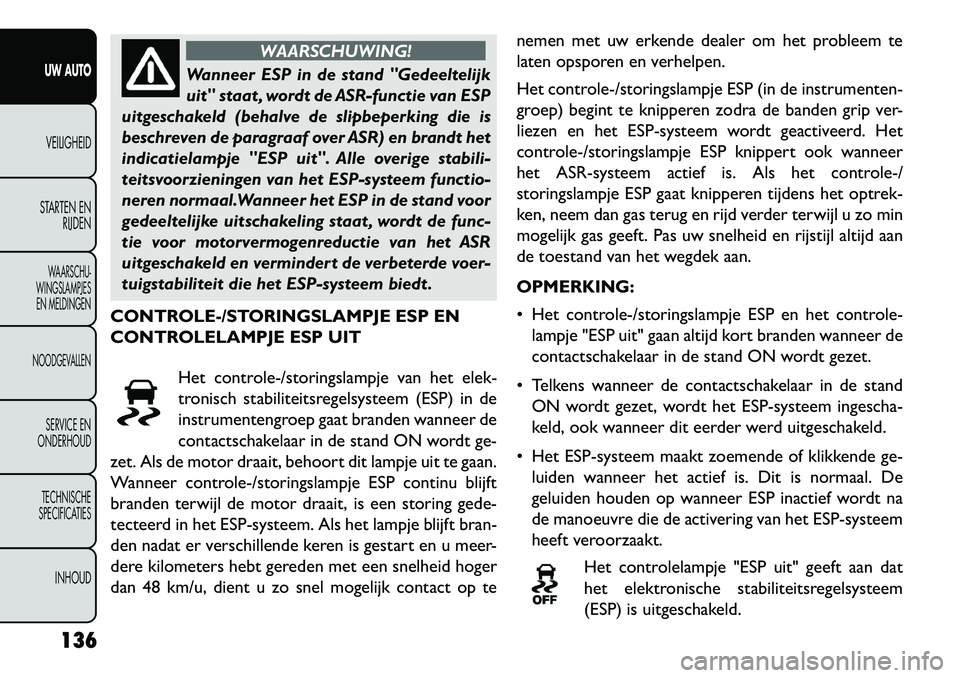

WAARSCHUWING!
Wanneer ESP in de stand "Gedeeltelijk
ui
t" staat , wordt de ASR-functie van ESP
uitgeschakeld (behalve de slipbeperking die is
beschreven de paragraaf over ASR) en brandt het
indicatielampje "ESP uit". Alle overige stabili-
teitsvoorzieningen van het ESP-systeem functio-
neren normaal.Wanneer het ESP in de stand voor
gedeeltelijke uitschakeling staat , wordt de func-
tie voor motorvermogenreductie van het ASR
uitgeschakeld en vermindert de verbeterde voer-
tuigstabiliteit die het ESP-systeem biedt .
CONTROLE-/STORINGSLAMPJE ESP EN
CONTROLELAMPJE ESP UIT
Het controle-/storingslampje van het elek-
tronisch stabiliteitsregelsysteem (ESP) in de
instrumentengroep gaat branden wanneer de
contactschakelaar in de stand ON wordt ge-
zet. Als de motor draait, behoort dit lampje uit te gaan.
Wanneer controle-/storingslampje ESP continu blijft
branden terwijl de motor draait, is een storing gede-
tecteerd in het ESP-systeem. Als het lampje blijft bran-
den nadat er verschillende keren is gestart en u meer-
dere kilometers hebt gereden met een snelheid hoger
dan 48 km/u, dient u zo snel mogelijk contact op te nemen met uw erkende dealer om het probleem te
laten opsporen en verhelpen.
Het controle-/storingslampje ESP (in de instrumenten-
groep) begint te knipperen zodra de banden grip ver-
liezen en het ESP-systeem wordt geactiveerd. Het
controle-/storingslampje ESP knippert ook wanneer
het ASR-systeem actief is. Als het controle-/
storingslampje ESP gaat knipperen tijdens het optrek-
ken, neem dan gas terug en rijd verder terwijl u zo min
mogelijk gas geeft. Pas uw snelheid en rijstijl altijd aan
de toestand van het wegdek aan.
OPMERKING:
 Het controle-/storingslampje ESP en het controle-
lampje "ESP uit" gaan altijd kort branden wanneer de
contactschakelaar in de stand ON wordt gezet.
 Telkens wanneer de contactschakelaar in de stand ON wordt gezet, wordt het ESP-systeem ingescha-
keld, ook wanneer dit eerder werd uitgeschakeld.
 Het ESP-systeem maakt zoemende of klikkende ge- luiden wanneer het actief is. Dit is normaal. De
geluiden houden op wanneer ESP inactief wordt na
de manoeuvre die de activering van het ESP-systeem
heeft veroorzaakt.
Het controlelampje "ESP uit" geeft aan dat
het elektronische stabiliteitsregelsysteem
(ESP) is uitgeschakeld.
136UW AUTO
VEILIGHEID
S
TARTEN EN RIJDENWAARSCHU-
WINGSLAMPJES EN MELDINGEN
NOODGEVALLENSERVICE EN
ONDERHOUDTECHNISCHE
SPECIFICATIESINHOUD

ANTISLINGERREGELING (TSC)
TSC maakt gebruik van sensoren in het voertuig die
een te grote slingering van de aanhanger detecteren.
TSC treedt automatisch in werking zodra gemerkt
wordt dat de aanhanger gevaarlijk slingert. Wanneer
TSC is ingeschakeld, knippert het controle-/
storingslampje elektronisch stabiliteitsprogramma,
wordt het motorvermogen gereduceerd en voelt u dat
de wielen afzonderlijk worden afgeremd om te probe-
ren het slingeren van de aanhanger te stoppen.
OPMERKING:Als het ESP-systeem in de stand
"Partial Off" (Gedeeltelijk uit) staat, is TSC uitgescha-
keld.
WAARSCHUWING!
 TS
C is niet in staat om het slingeren
van alle aanhangers te stoppen. Ga tij-
dens het trekken van een aanhanger altijd voor-
zichtig te werk en volg de aanbevelingen voor het
disselgewicht van de aanhanger. Raadpleeg
“Trekken van een aanhanger ” onder “Starten en
rijden” voor meer informatie.
 Als TSC wordt geactiveerd tijdens het trekken
van een aanhanger, moet u het voertuig zo snel
mogelijk op een veilige plaats aan de kant zetten
en de lading van de aanhanger opnieuw verdelen
om het slingeren tegen te gaan.
 Het niet naleven van deze waarschuwingen
kan een ongeval en/of ernstig letsel tot gevolg
hebben.
137
UW AUTO
VEILIGHEID
STARTEN EN
RIJDENWAARSCHU-
WINGSLAMPJES
EN MELDINGEN
NOODGEVALLENSERVICE EN
ONDERHOUDTECHNISCHE
SPECIFICATIESINHOUD

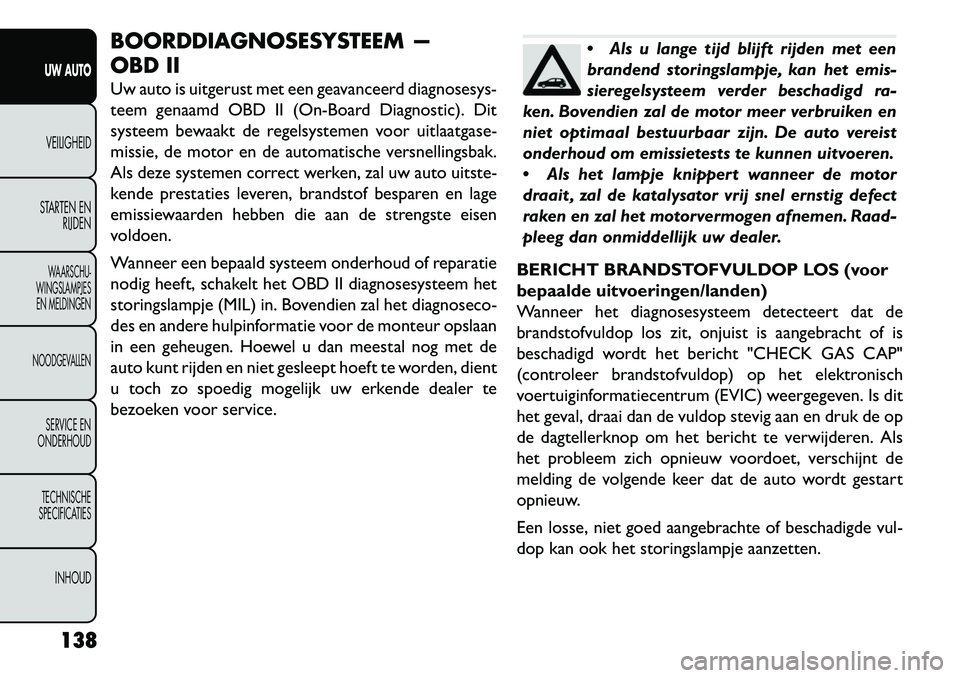

BOORDDIAGNOSESYSTEEM —
OBD II
Uw auto is uitgerust met een geavanceerd diagnosesys-
teem genaamd OBD II (On-Board Diagnostic). Dit
systeem bewaakt de regelsystemen voor uitlaatgase-
missie, de motor en de automatische versnellingsbak.
Als deze systemen correct werken, zal uw auto uitste-
kende prestaties leveren, brandstof besparen en lage
emissiewaarden hebben die aan de strengste eisen
voldoen.
Wanneer een bepaald systeem onderhoud of reparatie
nodig heeft, schakelt het OBD II diagnosesysteem het
storingslampje (MIL) in. Bovendien zal het diagnoseco-
des en andere hulpinformatie voor de monteur opslaan
in een geheugen. Hoewel u dan meestal nog met de
auto kunt rijden en niet gesleept hoeft te worden, dient
u toch zo spoedig mogelijk uw erkende dealer te
bezoeken voor service.
Als u lange tijd blijft rijden met een
brandend storingslampje, kan het emis-
sieregelsysteem verder beschadigd ra-
ken. Bovendien zal de motor meer verbruiken en
niet optimaal bestuurbaar zijn. De auto vereist
onderhoud om emissietests te kunnen uitvoeren.
 Als het lampje knippert wanneer de motor
draait , zal de katalysator vrij snel ernstig defect
raken en zal het motorvermogen afnemen. Raad-
pleeg dan onmiddellijk uw dealer.
BERICHT BRANDSTOFVULDOP LOS (voor
bepaalde uitvoeringen/landen)
Wanneer het diagnosesysteem detecteert dat de
brandstofvuldop los zit, onjuist is aangebracht of is
beschadigd wordt het bericht "CHECK GAS CAP"
(controleer brandstofvuldop) op het elektronisch
voertuiginformatiecentrum (EVIC) weergegeven. Is dit
het geval, draai dan de vuldop stevig aan en druk de op
de dagtellerknop om het bericht te verwijderen. Als
het probleem zich opnieuw voordoet, verschijnt de
melding de volgende keer dat de auto wordt gestart
opnieuw.
Een losse, niet goed aangebrachte of beschadigde vul-
dop kan ook het storingslampje aanzetten.
138
UW AUTO VEILIGHEID
S
TARTEN EN RIJDENWAARSCHU-
WINGSLAMPJES EN MELDINGEN
NOODGEVALLENSERVICE EN
ONDERHOUDTECHNISCHE
SPECIFICATIESINHOUD

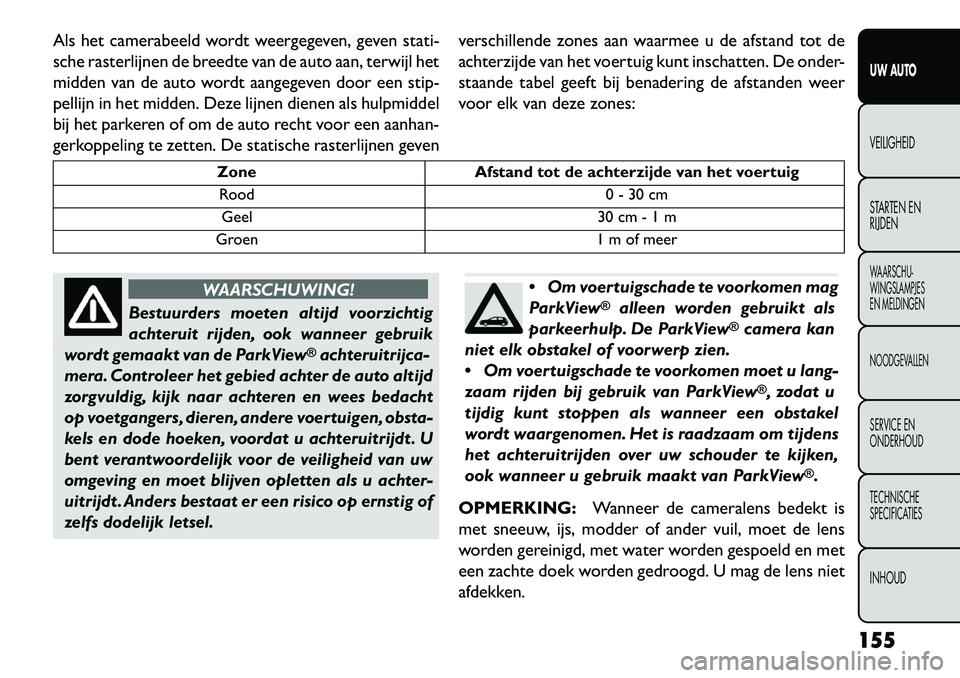

Als het camerabeeld wordt weergegeven, geven stati-
sche rasterlijnen de breedte van de auto aan, terwijl het
midden van de auto wordt aangegeven door een stip-
pellijn in het midden. Deze lijnen dienen als hulpmiddel
bij het parkeren of om de auto recht voor een aanhan-
gerkoppeling te zetten. De statische rasterlijnen gevenverschillende zones aan waarmee u de afstand tot de
achterzijde van het voertuig kunt inschatten. De onder-
staande tabel geeft bij benadering de afstanden weer
voor elk van deze zones:
Zone
Afstand tot de achterzijde van het voertuig
Rood 0 - 30 cm
Geel 30 cm - 1 m
Groen 1 m of meerWAARSCHUWING!
Bestuurders moeten altijd voorzichtig
ach
teruit rijden, ook wanneer gebruik
wordt gemaakt van de ParkView
®achteruitrijca-
mera. Controleer het gebied achter de auto altijd
zorgvuldig, kijk naar achteren en wees bedacht
op voetgangers, dieren, andere voertuigen, obsta-
kels en dode hoeken, voordat u achteruitrijdt . U
bent verantwoordelijk voor de veiligheid van uw
omgeving en moet blijven opletten als u achter-
uitrijdt . Anders bestaat er een risico op ernstig of
zelfs dodelijk letsel.
 Om voertuigschade te voorkomen mag
ParkView
®
alleen worden gebruikt als
parkeerhulp. De ParkView
®camera kan
niet elk obstakel of voorwerp zien.
 Om voertuigschade te voorkomen moet u lang-
zaam rijden bij gebruik van ParkView®, zodat u
tijdig kunt stoppen als wanneer een obstakel
wordt waargenomen. Het is raadzaam om tijdens
het achteruitrijden over uw schouder te kijken,
ook wanneer u gebruik maakt van ParkView
®.
OPMERKING: Wanneer de cameralens bedekt is
met sneeuw, ijs, modder of ander vuil, moet de lens
worden gereinigd, met water worden gespoeld en met
een zachte doek worden gedroogd. U mag de lens niet
afdekken.
155
UW AUTO
VEILIGHEID
S
TARTEN EN
RIJDENWAARSCHU-
WINGSLAMPJES
EN MELDINGEN
NOODGEVALLENSERVICE EN
ONDERHOUDTECHNISCHE
SPECIFICATIESINHOUD
