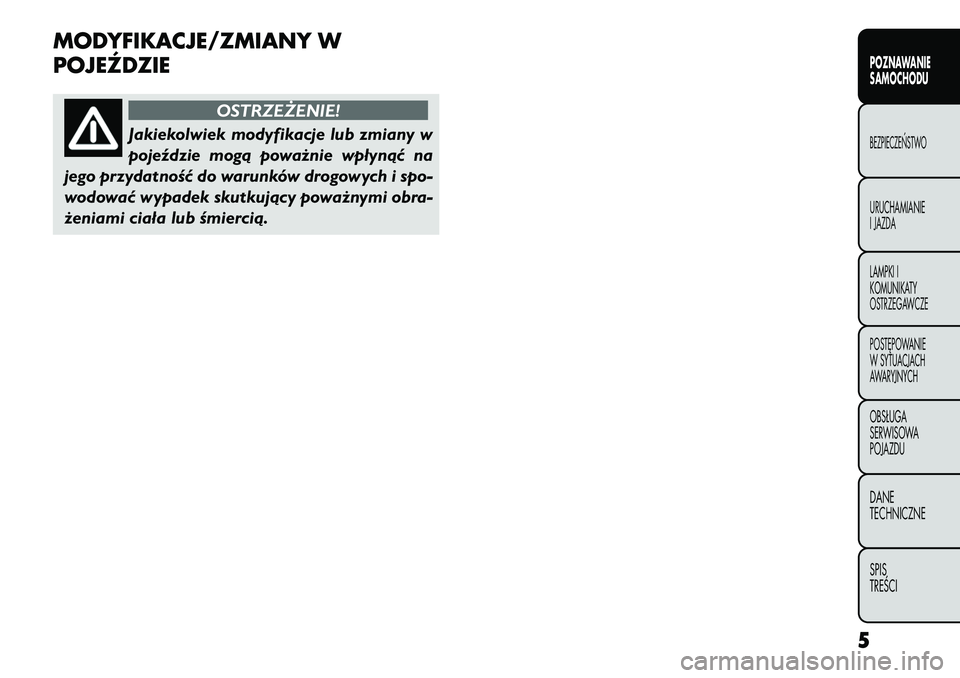

MODYFIKACJE/ZMIANY W
POJEŹDZIE
OSTRZEŻENIE!
Jakiekolwiek modyfikacje lub zmiany w
poj
eździe mogą poważnie wpłynąć na
jego przydatność do warunków drogowych i spo-
wodować wypadek skutkujący poważnymi obra-
żeniami ciała lub śmiercią.
5POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI
Page 12 of 404

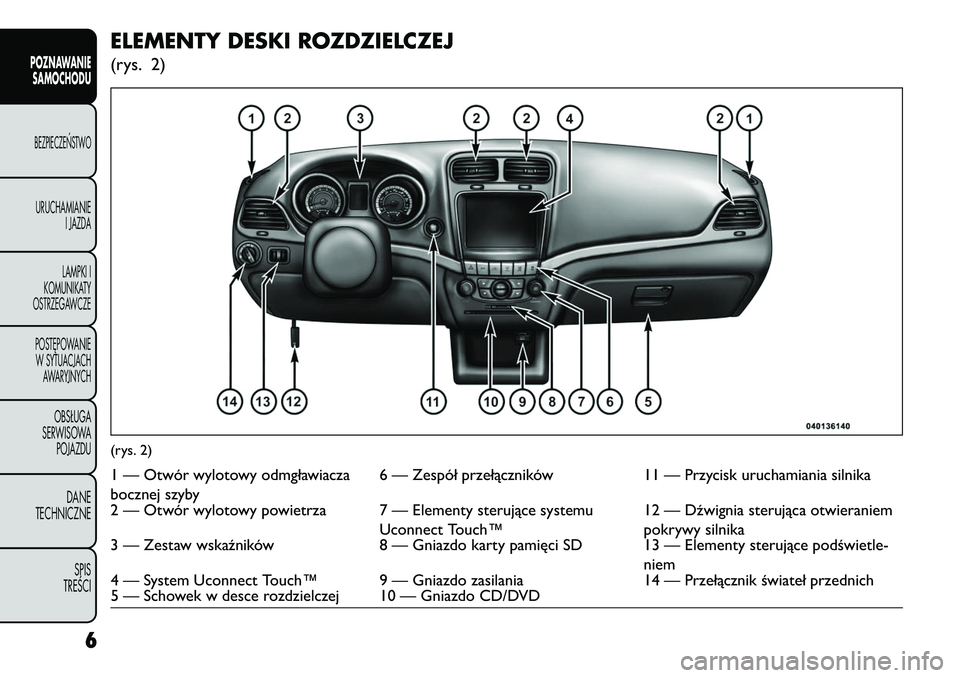

ELEMENTY DESKI ROZDZIELCZEJ(rys. 2)(rys. 2)1 — Otwór wylotowy odmgławiacza
bocznej szyby6 — Zespół przełączników
11 — Przycisk uruchamiania silnika
2 — Otwór wylotowy powietrza 7 — Elementy sterujące systemu Uconnect Touch™12 — Dźwignia sterująca otwieraniem
pokrywy silnika
3 — Zestaw wskaźników 8 — Gniazdo karty pamięci SD 13 — Elementy sterujące podświetle-
niem
4 — System Uconnect Touch™ 9 — Gniazdo zasilania 14 — Przełącznik świateł przednich
5 — Schowek w desce rozdzielczej 10 — Gniazdo CD/DVD
6
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIEW SYTUACJACH AWARYJNYCH
OBSŁUGA
SERWISOWA POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI
Page 13 of 404
WSKAŹNIKI(rys. 3)
1. Obrotomierz
Ten wskaźnik pokazuje ilość obrotów silnika na minutę
(OBR x 1000). Zanim wskazówka znajdzie się na czer-
wonym polu, należy zwolnić nacisk pedału przyspiesze-
nia, aby uniknąć uszkodzenia silnika.2. Pr\bdkościomierz
Wskazuje prędkość pojazdu.
3. Wskaźnik paliwa
Wskaźnik paliwa informuje o ilości paliwa w zbiorniku,
gdy wyłącznik zapłonu znajduje się w położeniu ON/
RUN.(rys. 3)
7POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI
Page 14 of 404
4. Wskaźnik temperatury płynu chłodzącego
Wskaźnik pokazuje temperaturę płynu chłodzącego sil-
nika. Każdy odczyt mieszczący się w normalnym zakre-
sie oznacza, że układ chłodzenia silnika działa popraw-
nie. Jeżeli podczas jazdy temperatura otoczenia jest
wysoka, samochód jedzie pod górę lub holuje przy-
czepę, wskazówka będzie prawdopodobnie pokazywać
wyższą temperaturę. Jeżeli wskazówka wskazuje ozna-
czenie „H”, należy bezpiecznie zwolnić i zatrzymać
samochód. Jeżeli klimatyzacja jest włączona, należy ją
wyłączyć. Przestawić dźwignię zmiany biegów do poło-
żenia N i pozostawić pojazd na biegu jałowym. Jeżeli
wskazówka nadal wskazuje oznaczenie „H”, należy na-
tychmiast wyłączyć silnik i zadzwonić po pomoc tech-
niczną.
Nie wolno pozostawiać samochodu z
pracującym silnikiem bez nadzoru, ponie-
waż uniemożliwi to zareagowanie w
przypadku zapalenia si\b lampki sygnalizującej
przegrzanie silnika.
UWAGA NA TEMAT KLUCZYKÓWW pojeździe zainstalowany jest bezkluczykowy układ
zapłonowy. W skład układu wchodzi nadajnik zdalnego
sterowania z bezkluczykowym zdalnym otwieraniem i
zamykaniem pojazdu (RKE) oraz bezkluczykowy węzeł
zapłonu (KIN).
Funkcja bezkluczykowej aktywacji pojazdu
(Keyless Enter-N-Go™)
Pojazd jest wyposażony w funkcję Keyless Enter-N-
Go™; więcej informacji na ten temat znajduje się w
punkcie „Procedury uruchamiania” rozdziału „Urucha-
mianie i jazda”.
BEZKLUCZYKOWY W\bZEŁ ZAPŁONU
(KIN)
Funkcja ta umożliwia kierowcy obsługę wyłącznika za-
płonu naciśnięciem przycisku, jeśli nadajnik zdalnego
bezkluczykowego otwierania i zamykania pojazdu
(RKE) znajduje się wewnątrz pojazdu.
Bezkluczykowy węzeł zapłonu ma cztery położenia
robocze (KIN), z których trzy są oznaczone i świecą się
po ich wybraniu. Są to położenia: OFF, ACC i ON/
RUN. Czwartym położeniem jest START. Podczas uru-
chamiania zaświeci się lampka RUN.
8
POZNAWANIE SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIEW SYTUACJACH AWARYJNYCH
OBSŁUGA
SERWISOWA POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI
Page 15 of 404

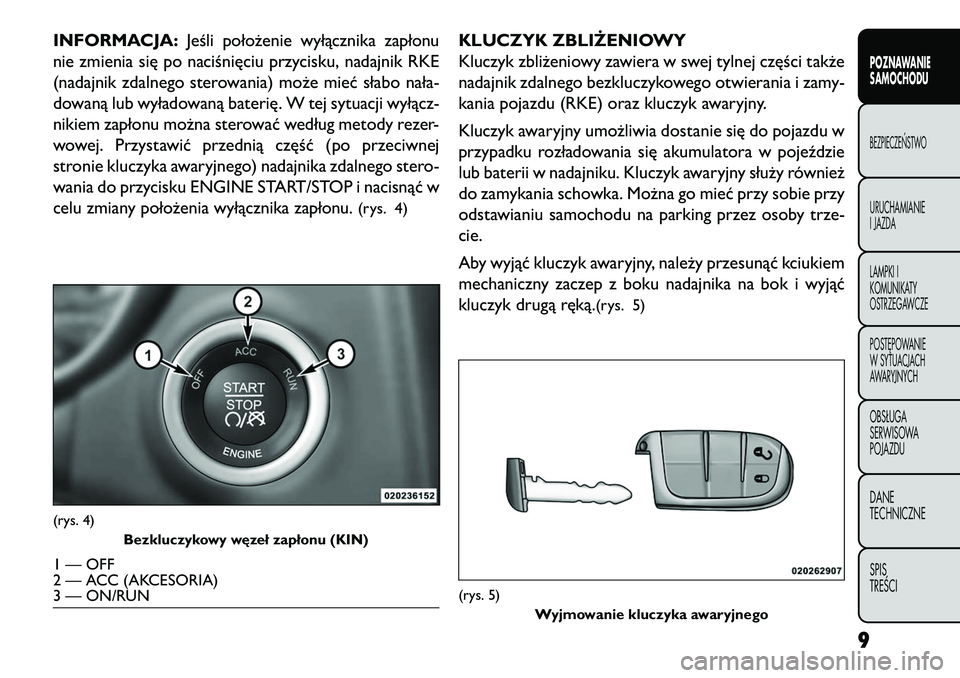

INFORMACJA:Jeśli położenie wyłącznika zapłonu
nie zmienia się po naciśnięciu przycisku, nadajnik RKE
(nadajnik zdalnego sterowania) może mieć słabo nała-
dowaną lub wyładowaną baterię. W tej sytuacji wyłącz-
nikiem zapłonu można sterować według metody rezer-
wowej. Przystawić przednią część (po przeciwnej
stronie kluczyka awaryjnego) nadajnika zdalnego stero-
wania do przycisku ENGINE START/STOP i nacisnąć w
celu zmiany położenia wyłącznika zapłonu.
(rys. 4)
KLUCZYK ZBLIŻENIOWY
Kluczyk zbliżeniowy zawiera w swej tylnej części także
nadajnik zdalnego bezkluczykowego otwierania i zamy-
kania pojazdu (RKE) oraz kluczyk awaryjny.
Kluczyk awaryjny umożliwia dostanie się do pojazdu w
przypadku rozładowania się akumulatora w pojeździe
lub baterii w nadajniku. Kluczyk awaryjny służy również
do zamykania schowka. Można go mieć przy sobie przy
odstawianiu samochodu na parking przez osoby trze-
cie.
Aby wyjąć kluczyk awaryjny, należy przesunąć kciukiem
mechaniczny zaczep z boku nadajnika na bok i wyjąć
kluczyk drugą ręką.
(rys. 5)
(rys. 4)
Bezkluczykowy węzeł zapłonu (KIN)1 — OFF
2 — ACC (AKCESORIA)
3 — ON/RUN
(rys. 5) Wyjmowanie kluczyka awaryjnego
9POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI
Page 16 of 404

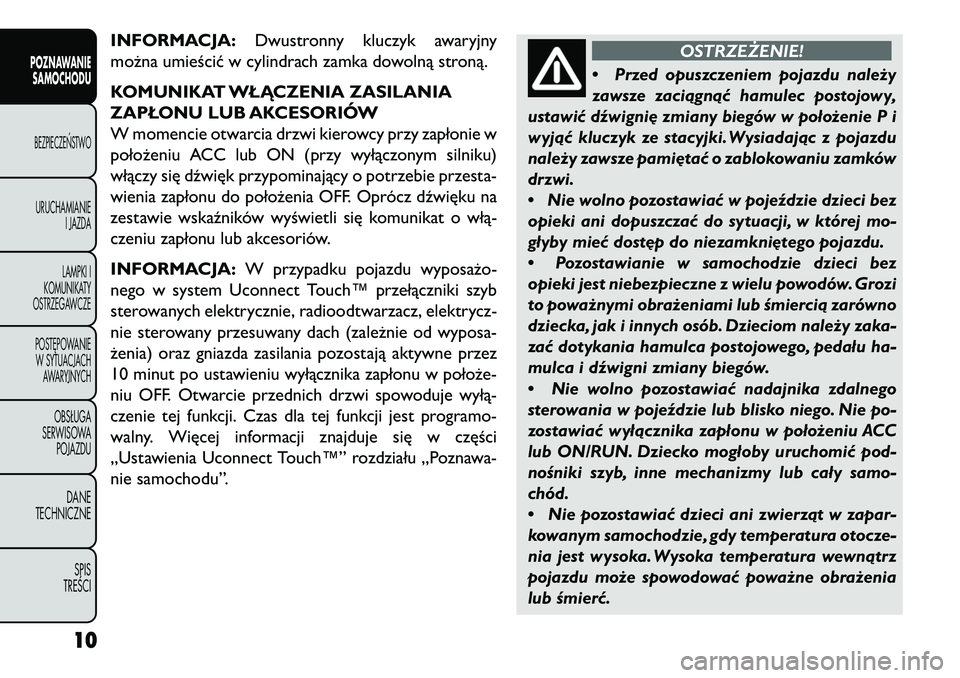

INFORMACJA:Dwustronny kluczyk awaryjny
można umieścić w cylindrach zamka dowolną stroną.
KOMUNIKAT WŁĄCZENIA ZASILANIA
ZAPŁONU LUB AKCESORIÓW
W momencie otwarcia drzwi kierowcy przy zapłonie w
położeniu ACC lub ON (przy wyłączonym silniku)
włączy się dźwięk przypominający o potrzebie przesta-
wienia zapłonu do położenia OFF. Oprócz dźwięku na
zestawie wskaźników wyświetli się komunikat o włą-
czeniu zapłonu lub akcesoriów.
INFORMACJA: W przypadku pojazdu wyposażo-
nego w system Uconnect Touch™ przełączniki szyb
sterowanych elektrycznie, radioodtwarzacz, elektrycz-
nie sterowany przesuwany dach (zależnie od wyposa-
żenia) oraz gniazda zasilania pozostają aktywne przez
10 minut po ustawieniu wyłącznika zapłonu w położe-
niu OFF. Otwarcie przednich drzwi spowoduje wyłą-
czenie tej funkcji. Czas dla tej funkcji jest programo-
walny. Więcej informacji znajduje się w części
„Ustawienia Uconnect Touch™” rozdziału „Poznawa-
nie samochodu”.
OSTRZEŻENIE!
• Pr
zed opuszczeniem pojazdu należy
zawsze zaciągnąć hamulec postojowy,
ustawić dźwigni\b zmiany biegów w położenie P i
wyjąć kluczyk ze stacyjki. Wysiadając z pojazdu
należy zawsze pami\btać o zablokowaniu zamków
drzwi.
• Nie wolno pozostawiać w pojeździe dzieci bez
opieki ani dopuszczać do sytuacji, w której mo-
głyby mieć dost\bp do niezamkni\btego pojazdu.
• Pozostawianie w samochodzie dzieci bez
opieki jest niebezpieczne z wielu powodów. Grozi
to poważnymi obrażeniami lub śmiercią zarówno
dziecka, jak i innych osób. Dzieciom należy zaka-
zać dotykania hamulca postojowego, pedału ha-
mulca i dźwigni zmiany biegów.
• Nie wolno pozostawiać nadajnika zdalnego
sterowania w pojeździe lub blisko niego. Nie po-
zostawiać wyłącznika zapłonu w położeniu ACC
lub ON/RUN. Dziecko mogłoby uruchomić pod-
nośniki szyb, inne mechanizmy lub cały samo-
chód.
• Nie pozostawiać dzieci ani zwierząt w zapar-
kowanym samochodzie, gdy temperatura otocze-
nia jest wysoka. Wysoka temperatura wewnątrz
pojazdu może spowodować poważne obrażenia
lub śmierć.
10
POZNAWANIE SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIEW SYTUACJACH AWARYJNYCH
OBSŁUGA
SERWISOWA POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI
Page 17 of 404

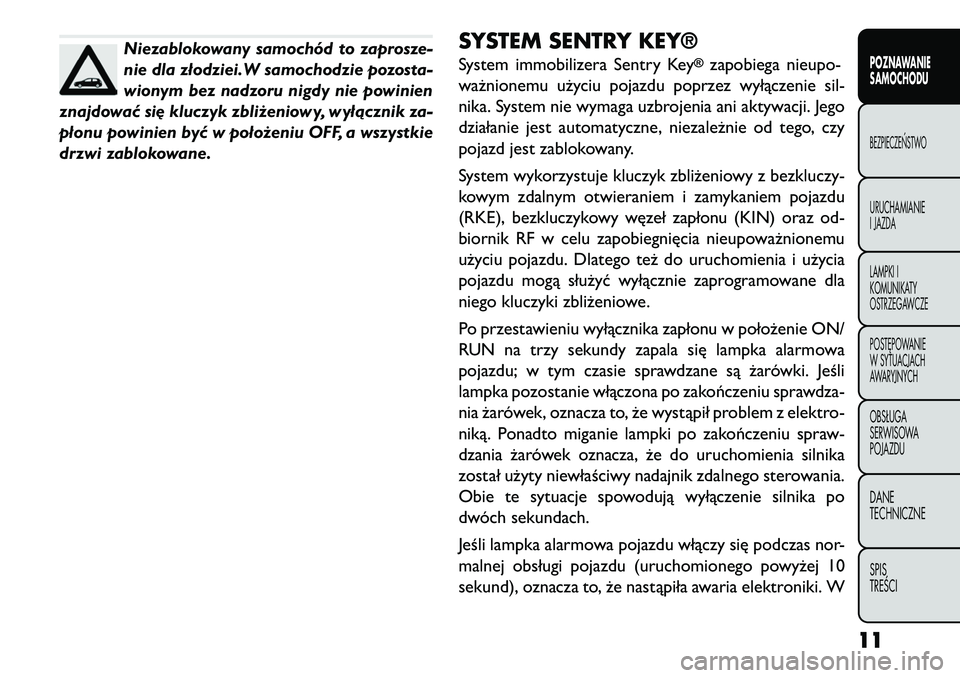

Niezablokowany samochód to zaprosze-
nie dla złodziei.W samochodzie pozosta-
wionym bez nadzoru nigdy nie powinien
znajdować si\b kluczyk zbliżeniowy, wyłącznik za-
płonu powinien być w położeniu OFF, a wszystkie
drzwi zablokowane.
SYSTEM SENTRY KEY®System immobilizera Sentry Key
®
zapobiega nieupo-
ważnionemu użyciu pojazdu poprzez wyłączenie sil-
nika. System nie wymaga uzbrojenia ani aktywacji. Jego
działanie jest automatyczne, niezależnie od tego, czy
pojazd jest zablokowany.
System wykorzystuje kluczyk zbliżeniowy z bezkluczy-
kowym zdalnym otwieraniem i zamykaniem pojazdu
(RKE), bezkluczykowy węzeł zapłonu (KIN) oraz od-
biornik RF w celu zapobiegnięcia nieupoważnionemu
użyciu pojazdu. Dlatego też do uruchomienia i użycia
pojazdu mogą służyć wyłącznie zaprogramowane dla
niego kluczyki zbliżeniowe.
Po przestawieniu wyłącznika zapłonu w położenie ON/
RUN na trzy sekundy zapala się lampka alarmowa
pojazdu; w tym czasie sprawdzane są żarówki. Jeśli
lampka pozostanie włączona po zakończeniu sprawdza-
nia żarówek, oznacza to, że wystąpił problem z elektro-
niką. Ponadto miganie lampki po zakończeniu spraw-
dzania żarówek oznacza, że do uruchomienia silnika
został użyty niewłaściwy nadajnik zdalnego sterowania.
Obie te sytuacje spowodują wyłączenie silnika po
dwóch sekundach.
Jeśli lampka alarmowa pojazdu włączy się podczas nor-
malnej obsługi pojazdu (uruchomionego powyżej 10
sekund), oznacza to, że nastąpiła awaria elektroniki. W
11POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI
Page 18 of 404

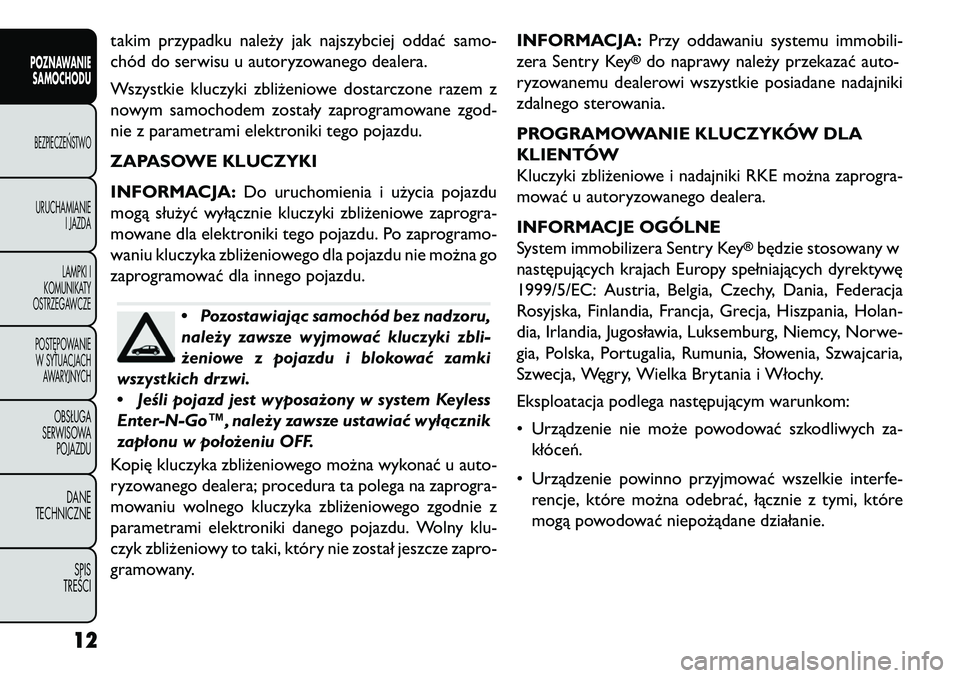

takim przypadku należy jak najszybciej oddać samo-
chód do serwisu u autoryzowanego dealera.
Wszystkie kluczyki zbliżeniowe dostarczone razem z
nowym samochodem zostały zaprogramowane zgod-
nie z parametrami elektroniki tego pojazdu.
ZAPASOWE KLUCZYKI
INFORMACJA:Do uruchomienia i użycia pojazdu
mogą służyć wyłącznie kluczyki zbliżeniowe zaprogra-
mowane dla elektroniki tego pojazdu. Po zaprogramo-
waniu kluczyka zbliżeniowego dla pojazdu nie można go
zaprogramować dla innego pojazdu.
• Pozostawiając samochód bez nadzoru,
należy zawsze wyjmować kluczyki zbli-
żeniowe z pojazdu i blokować zamki
wszystkich drzwi.
• Jeśli pojazd jest wyposażony w system Keyless
Enter-N-Go™, należy zawsze ustawiać wyłącznik
zapłonu w położeniu OFF.
Kopię kluczyka zbliżeniowego można wykonać u auto-
ryzowanego dealera; procedura ta polega na zaprogra-
mowaniu wolnego kluczyka zbliżeniowego zgodnie z
parametrami elektroniki danego pojazdu. Wolny klu-
czyk zbliżeniowy to taki, który nie został jeszcze zapro-
gramowany. INFORMACJA:
Przy oddawaniu systemu immobili-
zera Sentry Key
®do naprawy należy przekazać auto-
ryzowanemu dealerowi wszystkie posiadane nadajniki
zdalnego sterowania.
PROGRAMOWANIE KLUCZYKÓW DLA
KLIENTÓW
Kluczyki zbliżeniowe i nadajniki RKE można zaprogra-
mować u autoryzowanego dealera.
INFORMACJE OGÓLNE
System immobilizera Sentry Key
®będzie stosowany w
następujących krajach Europy spełniających dyrektywę
1999/5/EC: Austria, Belgia, Czechy, Dania, Federacja
Rosyjska, Finlandia, Francja, Grecja, Hiszpania, Holan-
dia, Irlandia, Jugosławia, Luksemburg, Niemcy, Norwe-
gia, Polska, Portugalia, Rumunia, Słowenia, Szwajcaria,
Szwecja, Węgry, Wielka Brytania i Włochy.
Eksploatacja podlega następującym warunkom:
• Urządzenie nie może powodować szkodliwych za- kłóceń.
• Urządzenie powinno przyjmować wszelkie interfe- rencje, które można odebrać, łącznie z tymi, które
mogą powodować niepożądane działanie.
12
POZNAWANIESAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIEW SYTUACJACH AWARYJNYCH
OBSŁUGA
SERWISOWA POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI
Page 19 of 404

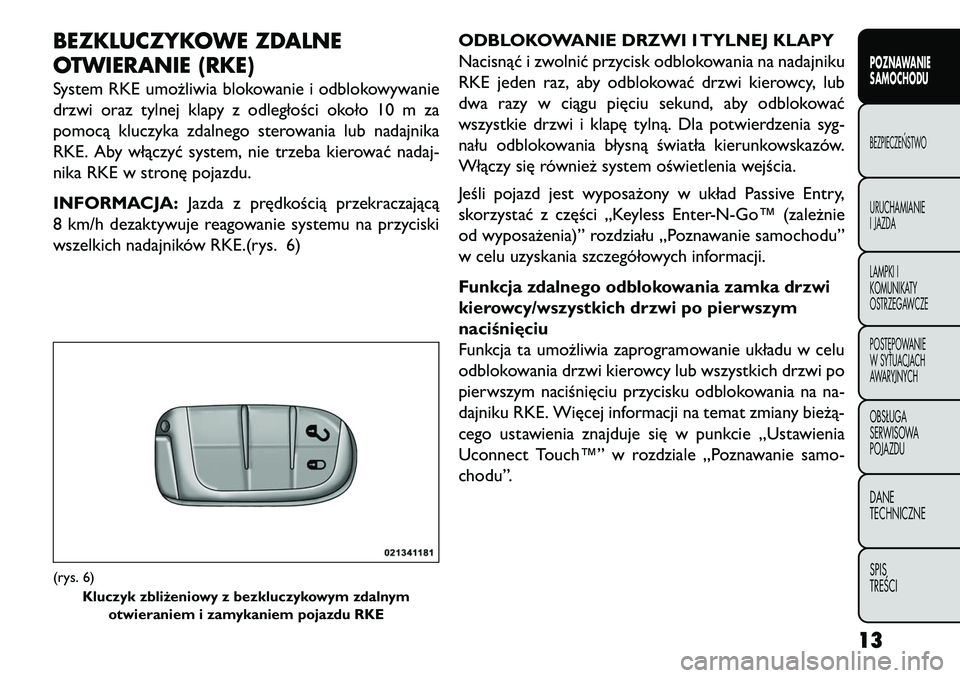

BEZKLUCZYKOWE ZDALNE
OTWIERANIE (RKE)System RKE umożliwia blokowanie i odblokowywanie
drzwi oraz tylnej klapy z odległości około 10 m za
pomocą kluczyka zdalnego sterowania lub nadajnika
RKE. Aby włączyć system, nie trzeba kierować nadaj-
nika RKE w stronę pojazdu.
INFORMACJA:Jazda z prędkością przekraczającą
8 km/h dezaktywuje reagowanie systemu na przyciski
wszelkich nadajników RKE.(rys. 6) ODBLOKOWANIE DRZWI I TYLNEJ KLAPY
Nacisnąć i zwolnić przycisk odblokowania na nadajniku
RKE jeden raz, aby odblokować drzwi kierowcy, lub
dwa razy w ciągu pięciu sekund, aby odblokować
wszystkie drzwi i klapę tylną. Dla potwierdzenia syg-
nału odblokowania błysną światła kierunkowskazów.
Włączy się również system oświetlenia wejścia.
Jeśli pojazd jest wyposażony w układ Passive Entry,
skorzystać z części „Keyless Enter-N-Go™ (zależnie
od wyposażenia)” rozdziału „Poznawanie samochodu”
w celu uzyskania szczegółowych informacji.
Funkcja zdalnego odblokowania zamka drzwi
kierowcy/wszystkich drzwi po pierwszym
naciśnięciu
Funkcja ta umożliwia zaprogramowanie układu w celu
odblokowania drzwi kierowcy lub wszystkich drzwi po
pierwszym naciśnięciu przycisku odblokowania na na-
dajniku RKE. Więcej informacji na temat zmiany bieżą-
cego ustawienia znajduje się w punkcie „Ustawienia
Uconnect Touch™” w rozdziale „Poznawanie samo-
chodu”.(rys. 6)
Kluczyk zbliżeniowy z bezkluczykowym zdalnymotwieraniem i zamykaniem pojazdu RKE
13POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI
Page 20 of 404

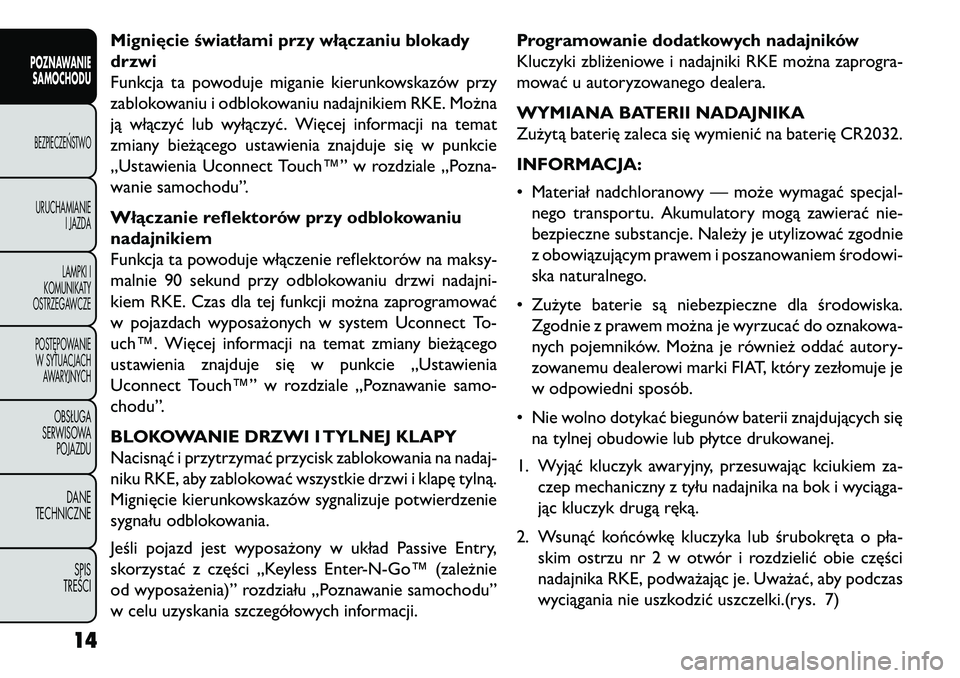

Mignięcie światłami przy włączaniu blokady
drzwi
Funkcja ta powoduje miganie kierunkowskazów przy
zablokowaniu i odblokowaniu nadajnikiem RKE. Można
ją włączyć lub wyłączyć. Więcej informacji na temat
zmiany bieżącego ustawienia znajduje się w punkcie
„Ustawienia Uconnect Touch™” w rozdziale „Pozna-
wanie samochodu”.
Włączanie reflektorów przy odblokowaniu
nadajnikiem
Funkcja ta powoduje włączenie reflektorów na maksy-
malnie 90 sekund przy odblokowaniu drzwi nadajni-
kiem RKE. Czas dla tej funkcji można zaprogramować
w pojazdach wyposażonych w system Uconnect To-
uch™. Więcej informacji na temat zmiany bieżącego
ustawienia znajduje się w punkcie „Ustawienia
Uconnect Touch™” w rozdziale „Poznawanie samo-
chodu”.
BLOKOWANIE DRZWI I TYLNEJ KLAPY
Nacisnąć i przytrzymać przycisk zablokowania na nadaj-
niku RKE, aby zablokować wszystkie drzwi i klapę tylną.
Mignięcie kierunkowskazów sygnalizuje potwierdzenie
sygnału odblokowania.
Jeśli pojazd jest wyposażony w układ Passive Entry,
skorzystać z części „Keyless Enter-N-Go™ (zależnie
od wyposażenia)” rozdziału „Poznawanie samochodu”
w celu uzyskania szczegółowych informacji.Programowanie dodatkowych nadajników
Kluczyki zbliżeniowe i nadajniki RKE można zaprogra-
mować u autoryzowanego dealera.
WYMIANA BATERII NADAJNIKA
Zużytą baterię zaleca się wymienić na baterię CR2032.
INFORMACJA:
• Materiał nadchloranowy — może wymagać specjal-
nego transportu. Akumulatory mogą zawierać nie-
bezpieczne substancje. Należy je utylizować zgodnie
z obowiązującym prawem i poszanowaniem środowi-
ska naturalnego.
• Zużyte baterie są niebezpieczne dla środowiska. Zgodnie z prawem można je wyrzucać do oznakowa-
nych pojemników. Można je również oddać autory-
zowanemu dealerowi marki FIAT, który zezłomuje je
w odpowiedni sposób.
• Nie wolno dotykać biegunów baterii znajdujących się na tylnej obudowie lub płytce drukowanej.
1. Wyjąć kluczyk awaryjny, przesuwając kciukiem za- czep mechaniczny z tyłu nadajnika na bok i wyciąga-
jąc kluczyk drugą ręką.
2. Wsunąć końcówkę kluczyka lub śrubokręta o pła- skim ostrzu nr 2 w otwór i rozdzielić obie części
nadajnika RKE, podważając je. Uważać, aby podczas
wyciągania nie uszkodzić uszczelki.(rys. 7)
14
POZNAWANIESAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIEW SYTUACJACH AWARYJNYCH
OBSŁUGA
SERWISOWA POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI
