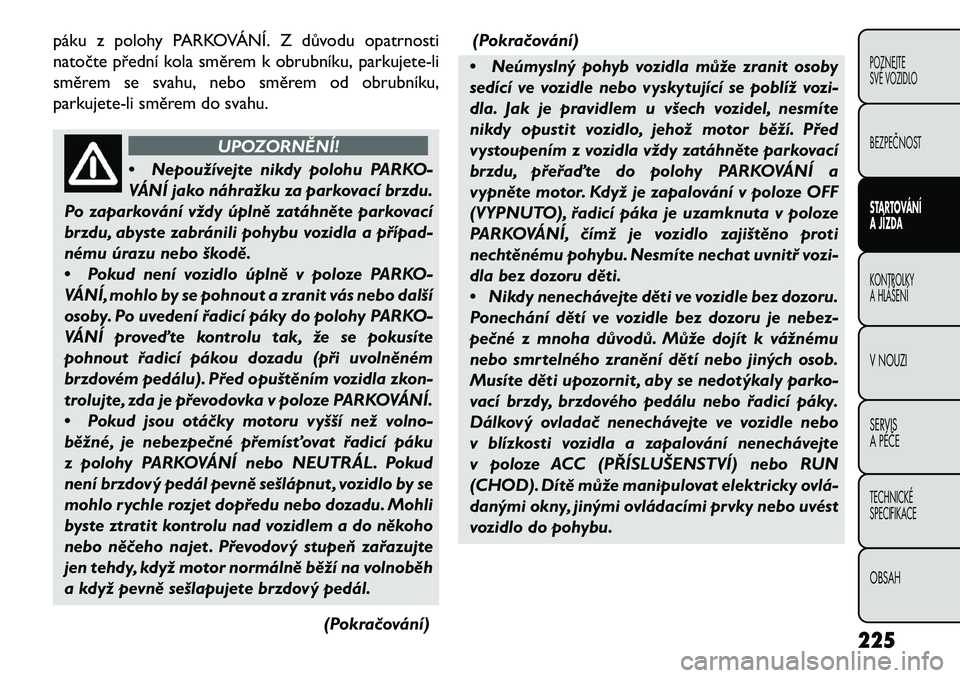

páku z polohy PARKOVÁNÍ. Z důvodu opatrnosti
natočte přední kola směrem k obrubníku, parkujete-li
směrem se svahu, nebo směrem od obrubníku,
parkujete-li směrem do svahu.
UPOZORNĚNÍ!
• N
epoužívejte nikdy polohu PARKO-
VÁNÍ jako náhražku za parkovací brzdu.
Po zaparkování vždy úplně zatáhněte parkovací
brzdu, abyste zabránili pohybu vozidla a případ-
nému úrazu nebo škodě.
• Pokud není vozidlo úplně v poloze PARKO-
VÁNÍ, mohlo by se pohnout a zranit vás nebo další
osoby. Po uvedení řadicí páky do polohy PARKO-
VÁNÍ proveďte kontrolu tak, že se pokusíte
pohnout řadicí pákou dozadu (při uvolněném
brzdovém pedálu). Před opuštěním vozidla zkon-
trolujte, zda je převodovka v poloze PARKOVÁNÍ.
• Pokud jsou otá\bky motoru vyšší než volno-
běžné, je nebezpe\bné přemísťovat řadicí páku
z polohy PARKOVÁNÍ nebo NEUTRÁL. Pokud
není brzdový pedál pevně sešlápnut , vozidlo by se
mohlo rychle rozjet dopředu nebo dozadu. Mohli
byste ztratit kontrolu nad vozidlem a do někoho
nebo ně\beho najet . Převodový stupe\f zařazujte
jen tehdy, když motor normálně běží na volnoběh
a když pevně sešlapujete brzdový pedál.
(Pokra\bování)(Pokra\bování)
• Neúmyslný pohyb vozidla může zranit osoby
sedící ve vozidle nebo vyskytující se poblíž vozi-
dla. Jak je pravidlem u všech vozidel, nesmíte
nikdy opustit vozidlo, jehož motor běží. Před
vystoupením z vozidla vždy zatáhněte parkovací
brzdu, přeřaďte do polohy PARKOVÁNÍ a
vypněte motor. Když je zapalování v poloze OFF
(VYPNUTO), řadicí páka je uzamknuta v poloze
PARKOVÁNÍ, \bímž je vozidlo zajištěno proti
nechtěnému pohybu. Nesmíte nechat uvnitř vozi-
dla bez dozoru děti.
• Nikdy nenechávejte děti ve vozidle bez dozoru.
Ponechání dětí ve vozidle bez dozoru je nebez-
pe\bné z mnoha důvodů. Může dojít k vážnému
nebo smrtelného zranění dětí nebo jiných osob.
Musíte děti upozornit , aby se nedotýkaly parko-
vací brzdy, brzdového pedálu nebo řadicí páky.
Dálkový ovlada\b nenechávejte ve vozidle nebo
v blízkosti vozidla a zapalování nenechávejte
v poloze ACC (PŘÍSLUŠENSTVÍ) nebo RUN
(CHOD). Dítě může manipulovat elektricky ovlá

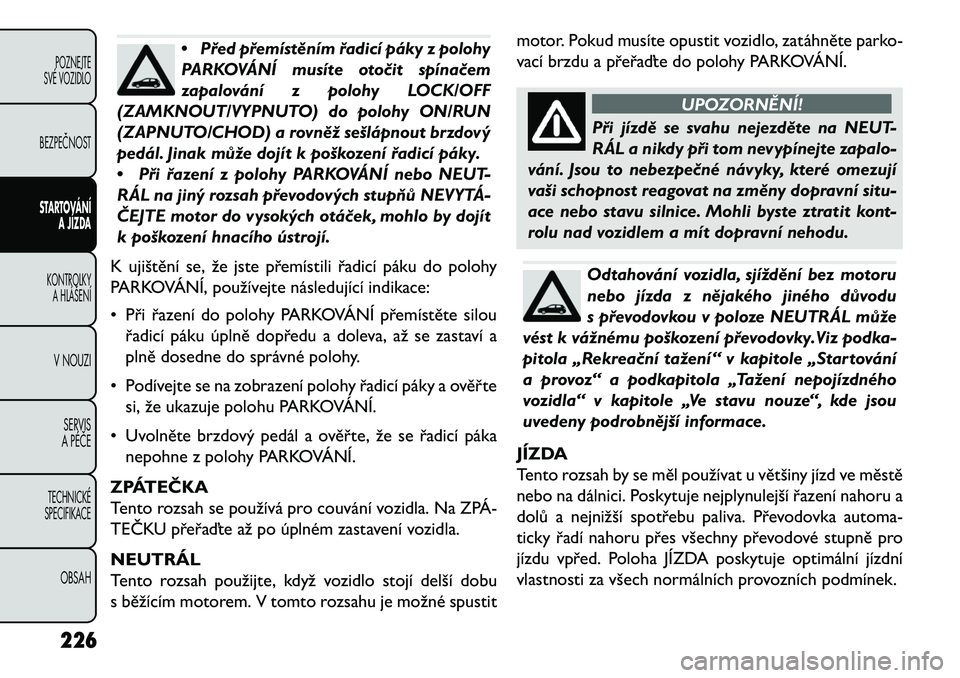

•Před přemístěním řadicí páky z polohy
PARKOVÁNÍ musíte oto\bit spína\bem
zapalování z polohy LOCK/OFF
(ZAMKNOUT/VYPNUTO) do polohy ON/RUN
(ZAPNUTO/CHOD) a rovněž sešlápnout brzdový
pedál. Jinak může dojít k poškození řadicí páky.
• Při řazení z polohy PARKOVÁNÍ nebo NEUT-
RÁL na jiný rozsah převodových stup\fů NEVYTÁ

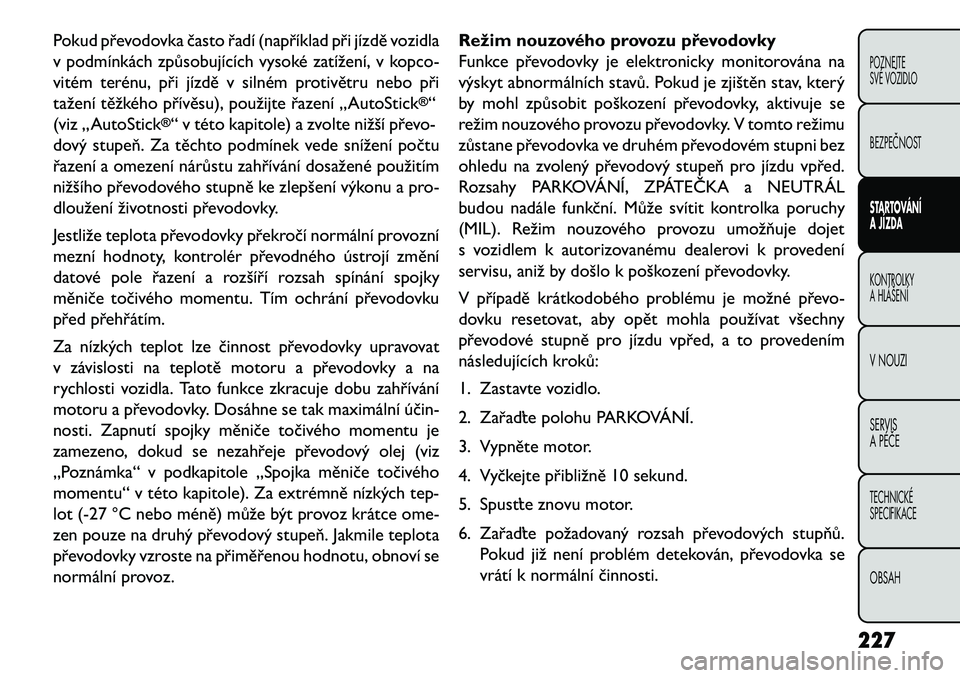

Pokud převodovka často řadí (například při jízdě vozidla
v podmínkách způsobujících vysoké zatížení, v kopco-
vitém terénu, při jízdě v silném protivětru nebo při
tažení těžkého přívěsu), použijte řazení „AutoStick
®“
(viz „AutoStick
®“ v této kapitole) a zvolte nižší převo-
dový stupeň. Za těchto podmínek vede snížení počtu
řazení a omezení nárůstu zahřívání dosažené použitím
nižšího převodového stupně ke zlepšení výkonu a pro-
dloužení životnosti převodovky.
Jestliže teplota převodovky překročí normální provozní
mezní hodnoty, kontrolér převodného ústrojí změní
datové pole řazení a rozšíří rozsah spínání spojky
měniče točivého momentu. Tím ochrání převodovku
před přehřátím.
Za nízkých teplot lze činnost převodovky upravovat
v závislosti na teplotě motoru a převodovky a na
rychlosti vozidla. Tato funkce zkracuje dobu zahřívání
motoru a převodovky. Dosáhne se tak maximální účin\b
nosti. Zapnutí spojky měniče točivého momentu je
zamezeno, dokud se nezahřeje převodový olej (viz
„Poznámka“ v podkapitole „Spojka měniče točivého
momentu“ v této kapitole). Za extrémně nízkých tep-
lot (-27 °C nebo méně) může být provoz krátce ome-
zen pouze na druhý převodový stupeň. Jakmile teplota
převodovky vzroste na přiměřenou hodnotu, obnoví se
normální provoz. Režim nouzového provozu převodovky
Funkce převodovky je elektronicky monitorována na
výskyt abnormálních stavů. Pokud je zjištěn stav, který
by mohl způsobit poškození převodovky, aktivuje se
režim nouzového provozu převodovky. V tomto režimu
zůstane převodovka ve druhém převodovém stupni bez
ohledu na zvolený převodový stupeň pro jízdu vpřed.
Rozsahy PARKOVÁNÍ, ZPÁTEČKA a NEUTRÁL
budou nadále funkční. Může svítit kontrolka poruchy
(MIL). Režim nouzového provozu umožňuje dojet
s vozidlem k autorizovanému dealerovi k provedení
servisu, aniž by došlo k poškození převodovky.
V případě krátkodobého problému je možné převo-
dovku resetovat, aby opět mohla používat všechny
převodové stupně pro jízdu vpřed, a to provedením
následujících kroků:
1. Zastavte vozidlo.
2. Zařaďte polohu PARKOVÁNÍ.
3. Vypněte motor.
4. Vyčkejte přibližně 10 sekund.
5. Spusťte znovu motor.
6. Zařaďte požadovaný rozsah převodových stupňů.
Pokud již není problém detekován, převodovka se
vrátí k normální činnosti.
227
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

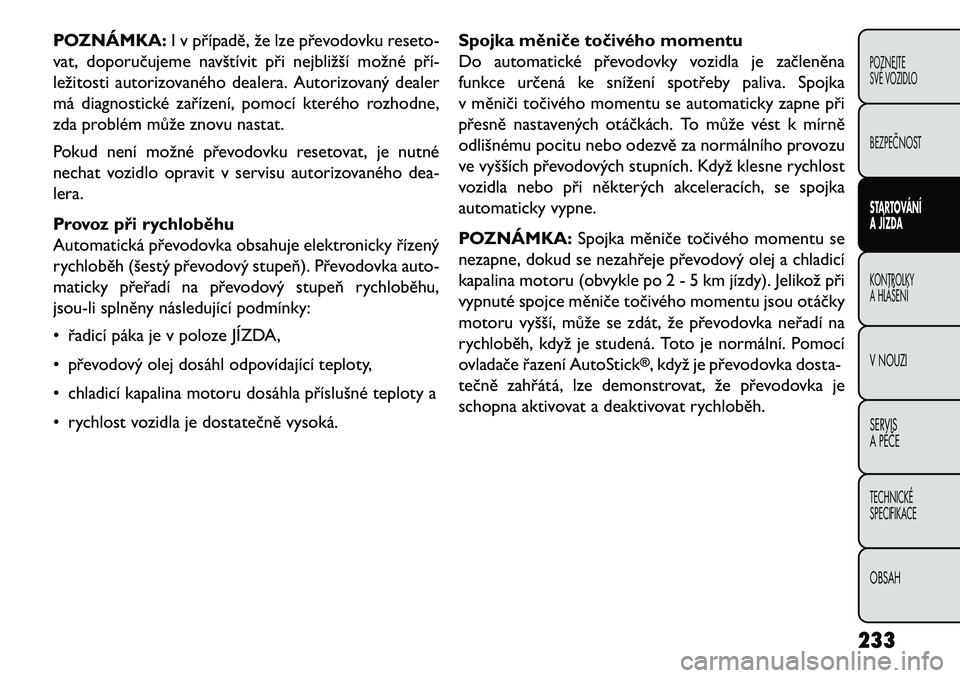

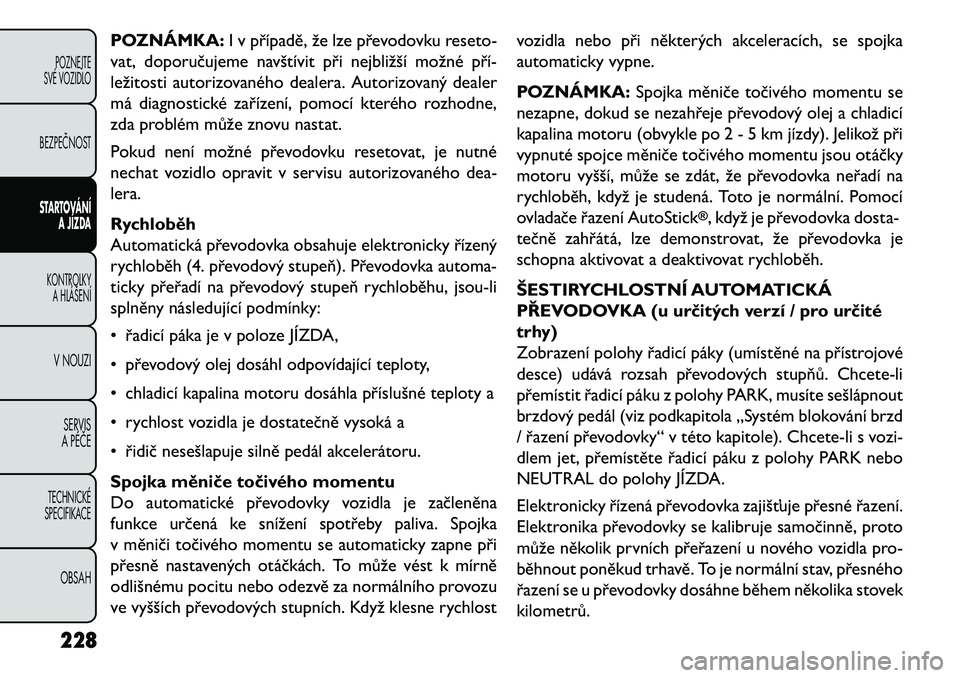

POZNÁMKA:I v případě, že lze převodovku reseto-
vat, doporučujeme navštívit při nejbližší možné pří\b
ležitosti autorizovaného dealera. Autorizovaný dealer
má diagnostické zařízení, pomocí kterého rozhodne,
zda problém může znovu nastat.
Pokud není možné převodovku resetovat, je nutné
nechat vozidlo opravit v servisu autorizovaného dea-
lera.
Rychlo\běh
Automatická převodovka obsahuje elektronicky řízený
rychloběh (4. převodový stupeň). Převodovka automa-
ticky přeřadí na převodový stupeň rychloběhu, jsou-li
splněny následující podmínky:
• řadicí páka je v poloze JÍZDA,
• převodový olej dosáhl odpovídající teploty,
• chladicí kapalina motoru dosáhla příslušné teploty a
• rychlost vozidla je dostatečně vysoká a
• řidič nesešlapuje silně pedál akcelerátoru.
Spojka měniče točivého momentu
Do automatické převodovky vozidla je začleněna
funkce určená ke snížení spotřeby paliva. Spojka
v měniči točivého momentu se automaticky zapne při
přesně nastavených otáčkách. To může vést k mírně
odlišnému pocitu nebo odezvě za normálního provozu
ve vyšších převodových stupních. Když klesne rychlost vozidla nebo při některých akceleracích, se spojka
automaticky vypne.
POZNÁMKA:
Spojka měniče točivého momentu se
nezapne, dokud se nezahřeje převodový olej a chladicí
kapalina motoru (obvykle po 2 - 5 km jízdy). Jelikož při
vypnuté spojce měniče točivého momentu jsou otáčky
motoru vyšší, může se zdát, že převodovka neřadí na
rychloběh, když je studená. Toto je normální. Pomocí
ovladače řazení AutoStick
®, když je převodovka dosta-
tečně zahřátá, lze demonstrovat, že převodovka je
schopna aktivovat a deaktivovat rychloběh.
ŠESTIRYCHLOSTNÍ AUTOMATICKÁ
PŘEVODOVKA (u určitých verzí / pro určité
trhy)
Zobrazení polohy řadicí páky (umístěné na přístrojové
desce) udává rozsah převodových stupňů. Chcete-li
přemístit řadicí páku z polohy PARK, musíte sešlápnout
brzdový pedál (viz podkapitola „Systém blokování brzd
/ řazení převodovky“ v této kapitole). Chcete-li s vozi-
dlem jet, přemístěte řadicí páku z polohy PARK nebo
NEUTRAL do polohy JÍZDA.
Elektronicky řízená převodovka zajišťuje přesné řazení.
Elektronika převodovky se kalibruje samočinně, proto
může několik prvních přeřazení u nového vozidla pro-
běhnout poněkud trhavě. To je normální stav, přesného
řazení se u převodovky dosáhne během několika stovek
kilometrů.
228
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ A JÍZDAKONTROLKYA HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

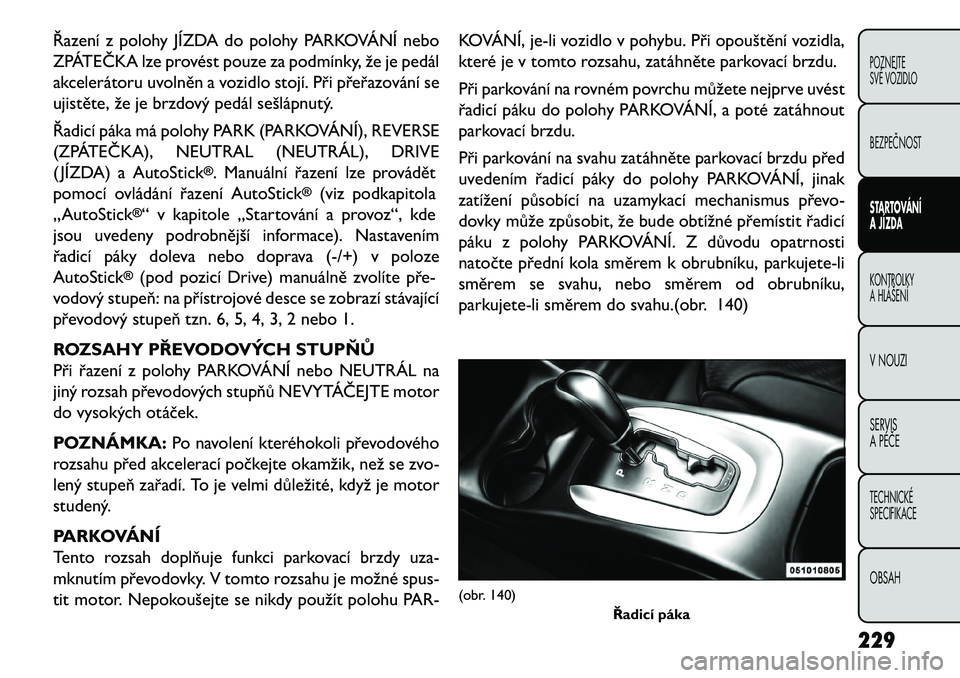

Řazení z polohy JÍZDA do polohy PARKOVÁNÍ nebo
ZPÁTEČKA lze provést pouze za podmínky, že je pedál
akcelerátoru uvolněn a vozidlo stojí. Při přeřazování se
ujistěte, že je brzdový pedál sešlápnutý.
Řadicí páka má polohy PARK (PARKOVÁNÍ), REVERSE
(ZPÁTEČKA), NEUTRAL (NEUTRÁL), DRIVE
( JÍZDA) a AutoStick
®. Manuální řazení lze provádět
pomocí ovládání řazení AutoStick
®
(viz podkapitola
„AutoStick
®“ v kapitole „Startování a provoz“, kde
jsou uvedeny podrobnější informace). Nastavením
řadicí páky doleva nebo doprava (-/+) v poloze
AutoStick
®(pod pozicí Drive) manuálně zvolíte pře-
vodový stupeň: na přístrojové desce se zobrazí stávající
převodový stupeň tzn. 6, 5, 4, 3, 2 nebo 1.
ROZSAHY PŘEVODOVÝCH STUPŇŮ
Při řazení z polohy PARKOVÁNÍ nebo NEUTRÁL na
jiný rozsah převodových stupňů NEVYTÁČEJTE motor
do vysokých otáček.
POZNÁMKA: Po navolení kteréhokoli převodového
rozsahu před akcelerací počkejte okamžik, než se zvo-
lený stupeň zařadí. To je velmi důležité, když je motor
studený.
PARKOVÁNÍ
Tento rozsah doplňuje funkci parkovací brzdy uza-
mknutím převodovky. V tomto rozsahu je možné spus-
tit motor. Nepokoušejte se nikdy použít polohu PAR- KOVÁNÍ, je-li vozidlo v pohybu. Při opouštění vozidla,
které je v tomto rozsahu, zatáhněte parkovací brzdu.
Při parkování na rovném povrchu můžete nejprve uvést
řadicí páku do polohy PARKOVÁNÍ, a poté zatáhnout
parkovací brzdu.
Při parkování na svahu zatáhněte parkovací brzdu před
uvedením řadicí páky do polohy PARKOVÁNÍ, jinak
zatížení působící na uzamykací mechanismus převo-
dovky může způsobit, že bude obtížné přemístit řadicí
páku z polohy PARKOVÁNÍ. Z důvodu opatrnosti
natočte přední kola směrem k obrubníku, parkujete-li
směrem se svahu, nebo směrem od obrubníku,
parkujete-li směrem do svahu.(obr. 140)
(obr. 140)
Řadicí páka
229
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

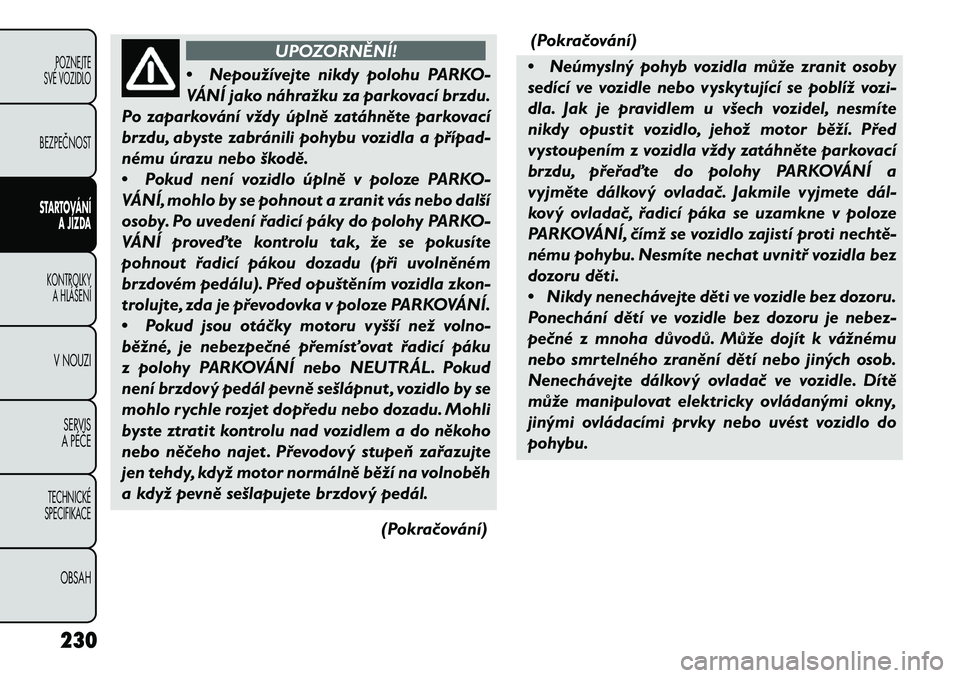

UPOZORNĚNÍ!
• N
epoužívejte nikdy polohu PARKO-
VÁNÍ jako náhražku za parkovací brzdu.
Po zaparkování vždy úplně zatáhněte parkovací
brzdu, abyste zabránili pohybu vozidla a případ-
nému úrazu nebo škodě.
• Pokud není vozidlo úplně v poloze PARKO-
VÁNÍ, mohlo by se pohnout a zranit vás nebo další
osoby. Po uvedení řadicí páky do polohy PARKO-
VÁNÍ proveďte kontrolu tak, že se pokusíte
pohnout řadicí pákou dozadu (při uvolněném
brzdovém pedálu). Před opuštěním vozidla zkon-
trolujte, zda je převodovka v poloze PARKOVÁNÍ.
• Pokud jsou otá\bky motoru vyšší než volno-
běžné, je nebezpe\bné přemísťovat řadicí páku
z polohy PARKOVÁNÍ nebo NEUTRÁL. Pokud
není brzdový pedál pevně sešlápnut , vozidlo by se
mohlo rychle rozjet dopředu nebo dozadu. Mohli
byste ztratit kontrolu nad vozidlem a do někoho
nebo ně\beho najet . Převodový stupe\f zařazujte
jen tehdy, když motor normálně běží na volnoběh
a když pevně sešlapujete brzdový pedál.
(Pokra\bování)(Pokra\bování)
• Neúmyslný pohyb vozidla může zranit osoby
sedící ve vozidle nebo vyskytující se poblíž vozi-
dla. Jak je pravidlem u všech vozidel, nesmíte
nikdy opustit vozidlo, jehož motor běží. Před
vystoupením z vozidla vždy zatáhněte parkovací
brzdu, přeřaďte do polohy PARKOVÁNÍ a
vyjměte dálkový ovlada\b. Jakmile vyjmete dál

•Před přemístěním řadicí páky z polohy
PARKOVÁNÍ musíte oto\bit spína\bem
zapalování z polohy LOCK/OFF
(ZAMKNOUT/VYPNUTO) do polohy ON/RUN
(ZAPNUTO/CHOD) a rovněž sešlápnout brzdový
pedál. Jinak může dojít k poškození řadicí páky.
• Při řazení z polohy PARKOVÁNÍ nebo NEUT-
RÁL na jiný rozsah převodových stup\fů NEVYTÁ

převodový stupeň a šestý převodový stupeň rychlo-
běhu. Poloha JÍZDA poskytuje optimální jízdní vlast-
nosti za všech normálních provozních podmínek.
Je-li potřeba řadit často (například při používání vozidla
v obtížných podmínkách, v kopcovitém terénu, při jízdě
v silném protivětru nebo při tažení těžkého přívěsu),
použijte řazení AutoStick
®
(viz podkapitola
„AutoStick
®“ v kapitole „Startování a provoz“, kde
jsou uvedeny podrobnější informace) a zařaďte nižší
převodový stupeň. Za těchto podmínek vede snížení
počtu řazení a omezení nárůstu zahřívání dosažené
použitím nižšího převodového stupně ke zlepšení
výkonu a prodloužení životnosti převodovky.
Za nízkých teplot lze činnost převodovky upravovat
v závislosti na teplotě motoru a převodovky a na
rychlosti vozidla. Tato funkce zkracuje dobu zahřívání
motoru a převodovky. Dosáhne se tak maximální účin\b
nosti. Zapnutí spojky měniče točivého momentu je
zamezeno, dokud se nezahřeje převodový olej (viz
„Poznámka“ v podkapitole „Spojka měniče točivého
momentu“ v této kapitole). Za extrémně nízkých tep-
lot (-27 °C nebo méně) může být provoz krátce ome-
zen pouze na třetí převodový stupeň. Jakmile teplota
převodovky vzroste na přiměřenou hodnotu, obnoví se
normální provoz. Režim nouzového provozu převodovky
Funkce převodovky je elektronicky monitorována na
výskyt abnormálních stavů. Pokud je zjištěn stav, který
by mohl způsobit poškození převodovky, aktivuje se
režim nouzového provozu převodovky. V tomto režimu
zůstane převodovka ve třetím převodovém stupni, bez
ohledu na zvolený převodový stupeň pro jízdu vpřed.
Rozsahy PARKOVÁNÍ, ZPÁTEČKA a NEUTRÁL
budou nadále funkční. Může svítit kontrolka poruchy
(MIL). Režim nouzového provozu umožňuje dojet
s vozidlem k autorizovanému dealerovi k provedení
servisu, aniž by došlo k poškození převodovky.
V případě krátkodobého problému je možné převo-
dovku resetovat, aby opět mohla používat všechny
převodové stupně pro jízdu vpřed, a to provedením
následujících kroků:
1. Zastavte vozidlo.
2. Zařaďte polohu PARKOVÁNÍ.
3. Vypněte motor.
4. Vyčkejte přibližně 10 sekund.
5. Spusťte znovu motor.
6. Zařaďte požadovaný rozsah převodových stupňů.
Pokud již není problém detekován, převodovka se
vrátí k normální činnosti.
232
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ A JÍZDAKONTROLKYA HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

POZNÁMKA:I v případě, že lze převodovku reseto-
vat, doporučujeme navštívit při nejbližší možné pří\b
ležitosti autorizovaného dealera. Autorizovaný dealer
má diagnostické zařízení, pomocí kterého rozhodne,
zda problém může znovu nastat.
Pokud není možné převodovku resetovat, je nutné
nechat vozidlo opravit v servisu autorizovaného dea-
lera.
Provoz při rychlo\běhu
Automatická převodovka obsahuje elektronicky řízený
rychloběh (šestý převodový stupeň). Převodovka auto-
maticky přeřadí na převodový stupeň rychloběhu,
jsou-li splněny následující podmínky:
• řadicí páka je v poloze JÍZDA,
• převodový olej dosáhl odpovídající teploty,
• chladicí kapalina motoru dosáhla příslušné teploty a
• rychlost vozidla je dostatečně vysoká. Spojka měniče točivého momentu
Do automatické převodovky vozidla je začleněna
funkce určená ke snížení spotřeby paliva. Spojka
v měniči točivého momentu se automaticky zapne při
přesně nastavených otáčkách. To může vést k mírně
odlišnému pocitu nebo odezvě za normálního provozu
ve vyšších převodových stupních. Když klesne rychlost
vozidla nebo při některých akceleracích, se spojka
automaticky vypne.
POZNÁMKA:
Spojka měniče točivého momentu se
nezapne, dokud se nezahřeje převodový olej a chladicí
kapalina motoru (obvykle po 2 - 5 km jízdy). Jelikož při
vypnuté spojce měniče točivého momentu jsou otáčky
motoru vyšší, může se zdát, že převodovka neřadí na
rychloběh, když je studená. Toto je normální. Pomocí
ovladače řazení AutoStick
®, když je převodovka dosta-
tečně zahřátá, lze demonstrovat, že převodovka je
schopna aktivovat a deaktivovat rychloběh.
233
POZNEJTE
SVÉ VOZIDLOBEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZI
SERVIS
A P\bČETECHNICKÉ
SPECIFIKACEOBSAH

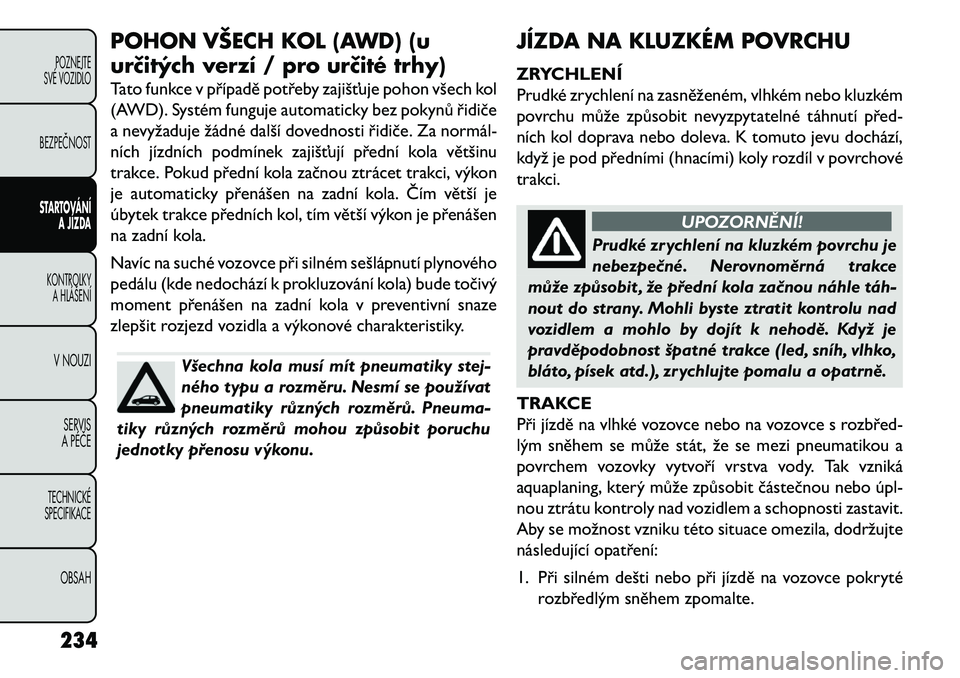

POHON VŠECH KOL (AWD) (u
urč\ftých verzí / pro urč\fté trhy)
Tato funkce v případě potřeby zajišťuje pohon všech kol
(AWD). Systém funguje automaticky bez pokynů řidiče
a nevyžaduje žádné další dovednosti řidiče. Za normál
