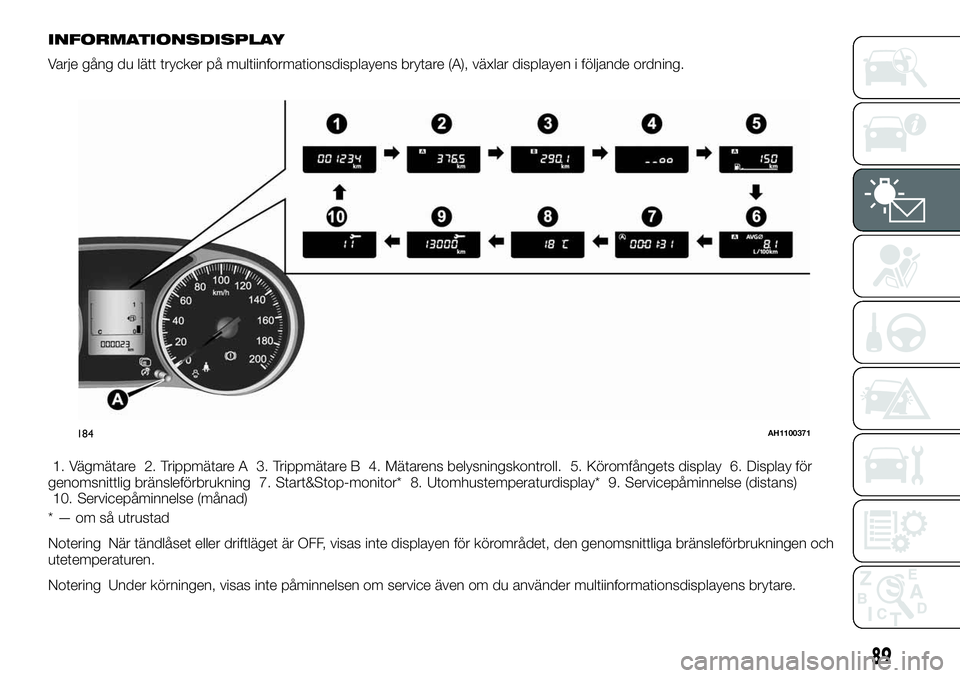

INFORMATIONSDISPLAY
Varje gång du lätt trycker på multiinformationsdisplayens brytare (A), växlar displayen i följande ordning.
1. Vägmätare 2. Trippmätare A 3. Trippmätare B 4. Mätarens belysningskontroll. 5. Köromfångets display 6. Display för
genomsnittlig bränsleförbrukning 7. Start&Stop-monitor* 8. Utomhustemperaturdisplay* 9. Servicepåminnelse (distans)
10. Servicepåminnelse (månad)
* — om så utrustad
Notering När tändlåset eller driftläget är OFF, visas inte displayen för körområdet, den genomsnittliga bränsleförbrukningen och
utetemperaturen.
Notering Under körningen, visas inte påminnelsen om service även om du använder multiinformationsdisplayens brytare.
184AH1100371
89

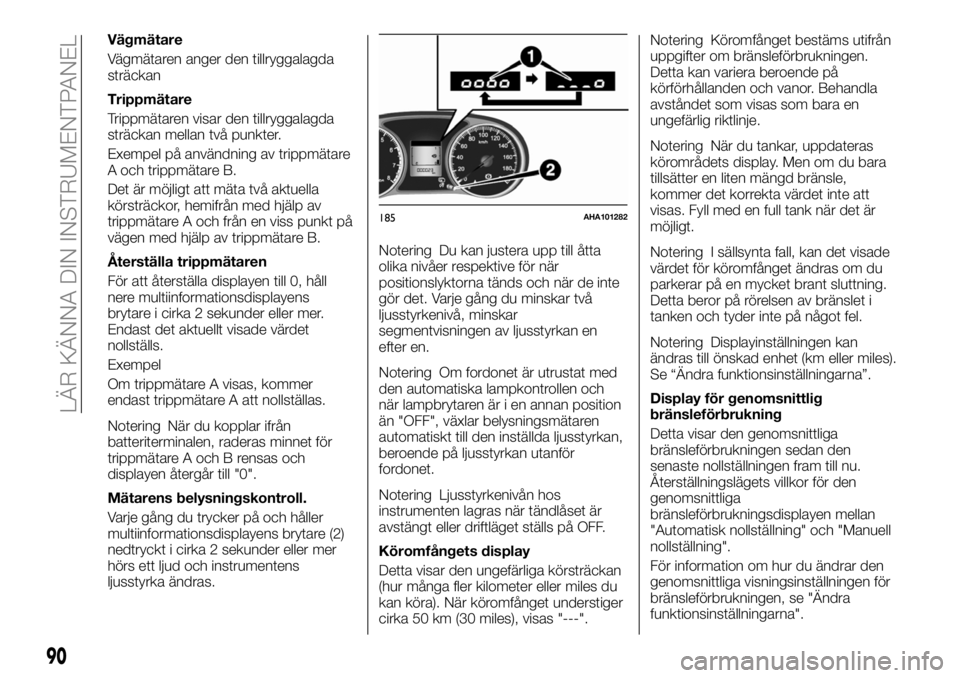

Vägmätare
Vägmätaren anger den tillryggalagda
sträckan
Trippmätare
Trippmätaren visar den tillryggalagda
sträckan mellan två punkter.
Exempel på användning av trippmätare
A och trippmätare B.
Det är möjligt att mäta två aktuella
körsträckor, hemifrån med hjälp av
trippmätare A och från en viss punkt på
vägen med hjälp av trippmätare B.
Återställa trippmätaren
För att återställa displayen till 0, håll
nere multiinformationsdisplayens
brytare i cirka 2 sekunder eller mer.
Endast det aktuellt visade värdet
nollställs.
Exempel
Om trippmätare A visas, kommer
endast trippmätare A att nollställas.
Notering När du kopplar ifrån
batteriterminalen, raderas minnet för
trippmätare A och B rensas och
displayen återgår till "0".
Mätarens belysningskontroll.
Varje gång du trycker på och håller
multiinformationsdisplayens brytare (2)
nedtryckt i cirka 2 sekunder eller mer
hörs ett ljud och instrumentens
ljusstyrka ändras.Notering Du kan justera upp till åtta
olika nivåer respektive för när
positionslyktorna tänds och när de inte
gör det. Varje gång du minskar två
ljusstyrkenivå, minskar
segmentvisningen av ljusstyrkan en
efter en.
Notering Om fordonet är utrustat med
den automatiska lampkontrollen och
när lampbrytaren är i en annan position
än "OFF", växlar belysningsmätaren
automatiskt till den inställda ljusstyrkan,
beroende på ljusstyrkan utanför
fordonet.
Notering Ljusstyrkenivån hos
instrumenten lagras när tändlåset är
avstängt eller driftläget ställs på OFF.
Köromfångets display
Detta visar den ungefärliga körsträckan
(hur många fler kilometer eller miles du
kan köra). När köromfånget understiger
cirka 50 km (30 miles), visas "---".Notering Köromfånget bestäms utifrån
uppgifter om bränsleförbrukningen.
Detta kan variera beroende på
körförhållanden och vanor. Behandla
avståndet som visas som bara en
ungefärlig riktlinje.
Notering När du tankar, uppdateras
körområdets display. Men om du bara
tillsätter en liten mängd bränsle,
kommer det korrekta värdet inte att
visas. Fyll med en full tank när det är
möjligt.
Notering I sällsynta fall, kan det visade
värdet för köromfånget ändras om du
parkerar på en mycket brant sluttning.
Detta beror på rörelsen av bränslet i
tanken och tyder inte på något fel.
Notering Displayinställningen kan
ändras till önskad enhet (km eller miles).
Se “Ändra funktionsinställningarna”.
Display för genomsnittlig
bränsleförbrukning
Detta visar den genomsnittliga
bränsleförbrukningen sedan den
senaste nollställningen fram till nu.
Återställningslägets villkor för den
genomsnittliga
bränsleförbrukningsdisplayen mellan
"Automatisk nollställning" och "Manuell
nollställning".
För information om hur du ändrar den
genomsnittliga visningsinställningen för
bränsleförbrukningen, se "Ändra
funktionsinställningarna".
185AHA101282
90
LÄR KÄNNA DIN INSTRUMENTPANEL

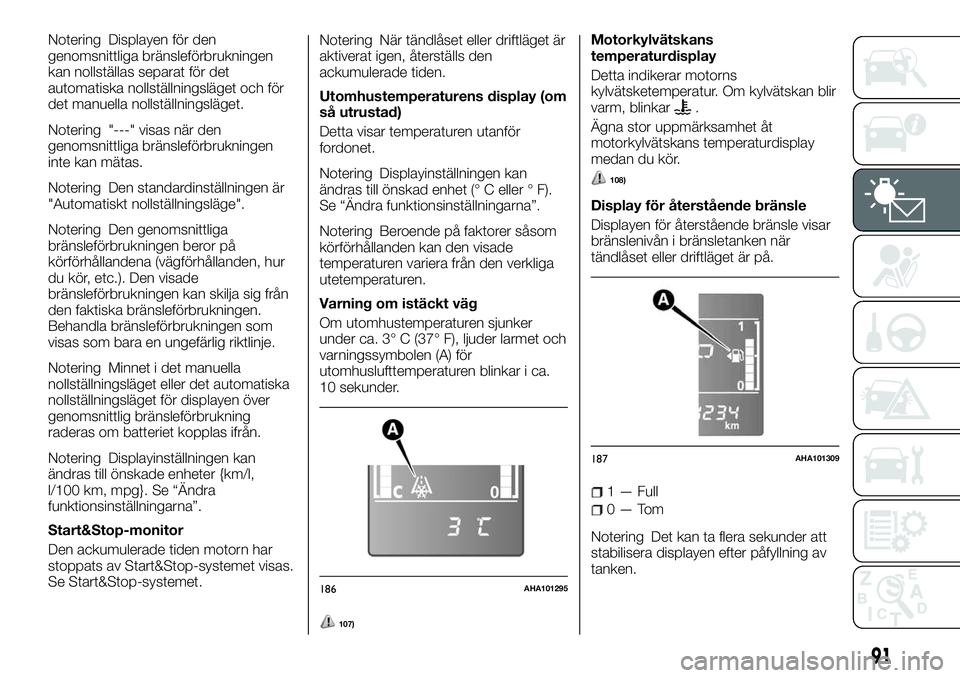

Notering Displayen för den
genomsnittliga bränsleförbrukningen
kan nollställas separat för det
automatiska nollställningsläget och för
det manuella nollställningsläget.
Notering "---" visas när den
genomsnittliga bränsleförbrukningen
inte kan mätas.
Notering Den standardinställningen är
"Automatiskt nollställningsläge".
Notering Den genomsnittliga
bränsleförbrukningen beror på
körförhållandena (vägförhållanden, hur
du kör, etc.). Den visade
bränsleförbrukningen kan skilja sig från
den faktiska bränsleförbrukningen.
Behandla bränsleförbrukningen som
visas som bara en ungefärlig riktlinje.
Notering Minnet i det manuella
nollställningsläget eller det automatiska
nollställningsläget för displayen över
genomsnittlig bränsleförbrukning
raderas om batteriet kopplas ifrån.
Notering Displayinställningen kan
ändras till önskade enheter {km/l,
l/100 km, mpg}. Se “Ändra
funktionsinställningarna”.
Start&Stop-monitor
Den ackumulerade tiden motorn har
stoppats av Start&Stop-systemet visas.
Se Start&Stop-systemet.Notering När tändlåset eller driftläget är
aktiverat igen, återställs den
ackumulerade tiden.
Utomhustemperaturens display (om
så utrustad)
Detta visar temperaturen utanför
fordonet.
Notering Displayinställningen kan
ändras till önskad enhet (° C eller ° F).
Se “Ändra funktionsinställningarna”.
Notering Beroende på faktorer såsom
körförhållanden kan den visade
temperaturen variera från den verkliga
utetemperaturen.
Varning om istäckt väg
Om utomhustemperaturen sjunker
under ca. 3° C (37° F), ljuder larmet och
varningssymbolen (A) för
utomhuslufttemperaturen blinkar i ca.
10 sekunder.
107)
Motorkylvätskans
temperaturdisplay
Detta indikerar motorns
kylvätsketemperatur. Om kylvätskan blir
varm, blinkar
.
Ägna stor uppmärksamhet åt
motorkylvätskans temperaturdisplay
medan du kör.
108)
Display för återstående bränsle
Displayen för återstående bränsle visar
bränslenivån i bränsletanken när
tändlåset eller driftläget är på.
1 — Full
0—Tom
Notering Det kan ta flera sekunder att
stabilisera displayen efter påfyllning av
tanken.
186AHA101295
187AHA101309
91

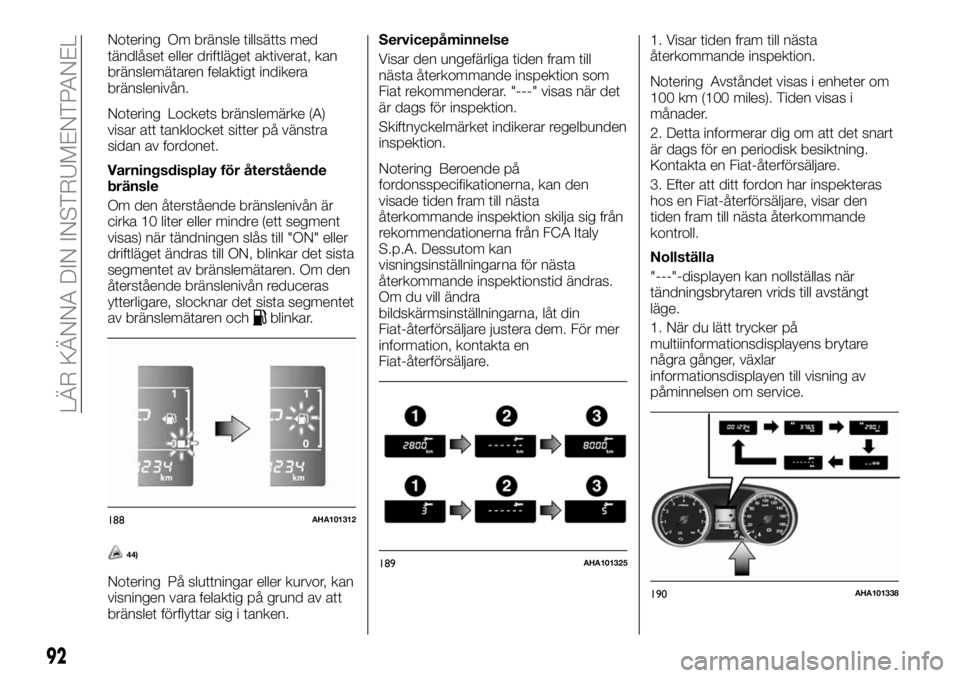

Notering Om bränsle tillsätts med
tändlåset eller driftläget aktiverat, kan
bränslemätaren felaktigt indikera
bränslenivån.
Notering Lockets bränslemärke (A)
visar att tanklocket sitter på vänstra
sidan av fordonet.
Varningsdisplay för återstående
bränsle
Om den återstående bränslenivån är
cirka 10 liter eller mindre (ett segment
visas) när tändningen slås till "ON" eller
driftläget ändras till ON, blinkar det sista
segmentet av bränslemätaren. Om den
återstående bränslenivån reduceras
ytterligare, slocknar det sista segmentet
av bränslemätaren och
blinkar.
44)
Notering På sluttningar eller kurvor, kan
visningen vara felaktig på grund av att
bränslet förflyttar sig i tanken.Servicepåminnelse
Visar den ungefärliga tiden fram till
nästa återkommande inspektion som
Fiat rekommenderar. "---" visas när det
är dags för inspektion.
Skiftnyckelmärket indikerar regelbunden
inspektion.
Notering Beroende på
fordonsspecifikationerna, kan den
visade tiden fram till nästa
återkommande inspektion skilja sig från
rekommendationerna från FCA Italy
S.p.A. Dessutom kan
visningsinställningarna för nästa
återkommande inspektionstid ändras.
Om du vill ändra
bildskärmsinställningarna, låt din
Fiat-återförsäljare justera dem. För mer
information, kontakta en
Fiat-återförsäljare.1. Visar tiden fram till nästa
återkommande inspektion.
Notering Avståndet visas i enheter om
100 km (100 miles). Tiden visas i
månader.
2. Detta informerar dig om att det snart
är dags för en periodisk besiktning.
Kontakta en Fiat-återförsäljare.
3. Efter att ditt fordon har inspekteras
hos en Fiat-återförsäljare, visar den
tiden fram till nästa återkommande
kontroll.
Nollställa
"---"-displayen kan nollställas när
tändningsbrytaren vrids till avstängt
läge.
1. När du lätt trycker på
multiinformationsdisplayens brytare
några gånger, växlar
informationsdisplayen till visning av
påminnelsen om service.
188AHA101312
189AHA101325
190AHA101338
92
LÄR KÄNNA DIN INSTRUMENTPANEL

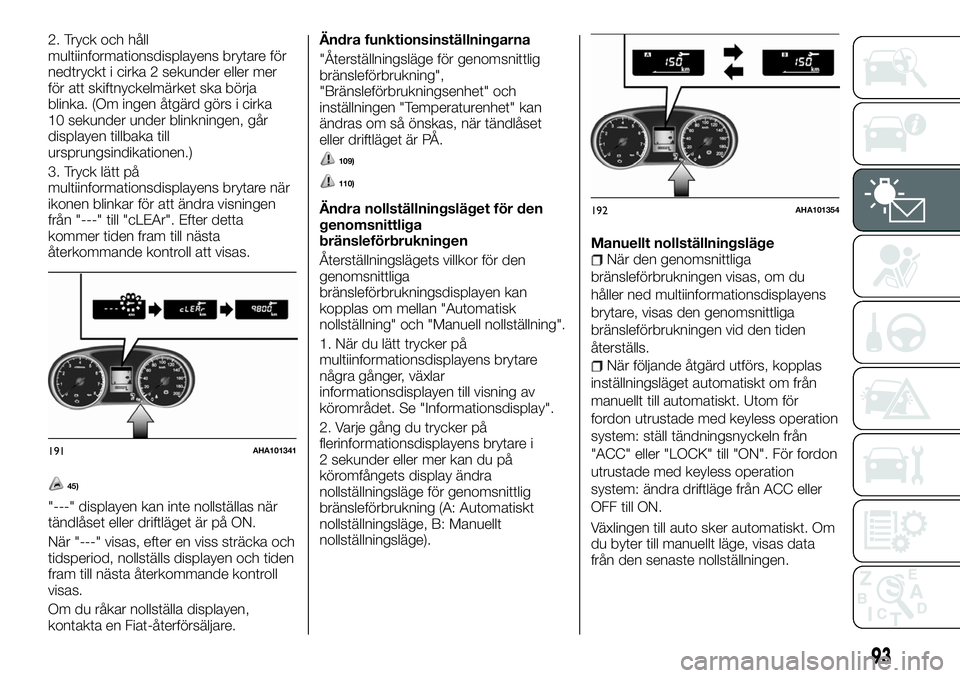

2. Tryck och håll
multiinformationsdisplayens brytare för
nedtryckt i cirka 2 sekunder eller mer
för att skiftnyckelmärket ska börja
blinka. (Om ingen åtgärd görs i cirka
10 sekunder under blinkningen, går
displayen tillbaka till
ursprungsindikationen.)
3. Tryck lätt på
multiinformationsdisplayens brytare när
ikonen blinkar för att ändra visningen
från "---" till "cLEAr". Efter detta
kommer tiden fram till nästa
återkommande kontroll att visas.
45)
"---" displayen kan inte nollställas när
tändlåset eller driftläget är på ON.
När "---" visas, efter en viss sträcka och
tidsperiod, nollställs displayen och tiden
fram till nästa återkommande kontroll
visas.
Om du råkar nollställa displayen,
kontakta en Fiat-återförsäljare.Ändra funktionsinställningarna
"Återställningsläge för genomsnittlig
bränsleförbrukning",
"Bränsleförbrukningsenhet" och
inställningen "Temperaturenhet" kan
ändras om så önskas, när tändlåset
eller driftläget är PÅ.
109)
110)
Ändra nollställningsläget för den
genomsnittliga
bränsleförbrukningen
Återställningslägets villkor för den
genomsnittliga
bränsleförbrukningsdisplayen kan
kopplas om mellan "Automatisk
nollställning" och "Manuell nollställning".
1. När du lätt trycker på
multiinformationsdisplayens brytare
några gånger, växlar
informationsdisplayen till visning av
körområdet. Se "Informationsdisplay".
2. Varje gång du trycker på
flerinformationsdisplayens brytare i
2 sekunder eller mer kan du på
köromfångets display ändra
nollställningsläge för genomsnittlig
bränsleförbrukning (A: Automatiskt
nollställningsläge, B: Manuellt
nollställningsläge).Manuellt nollställningsläge
När den genomsnittliga
bränsleförbrukningen visas, om du
håller ned multiinformationsdisplayens
brytare, visas den genomsnittliga
bränsleförbrukningen vid den tiden
återställs.
När följande åtgärd utförs, kopplas
inställningsläget automatiskt om från
manuellt till automatiskt. Utom för
fordon utrustade med keyless operation
system: ställ tändningsnyckeln från
"ACC" eller "LOCK" till "ON". För fordon
utrustade med keyless operation
system: ändra driftläge från ACC eller
OFF till ON.
Växlingen till auto sker automatiskt. Om
du byter till manuellt läge, visas data
från den senaste nollställningen.
191AHA101341
192AHA101354
93

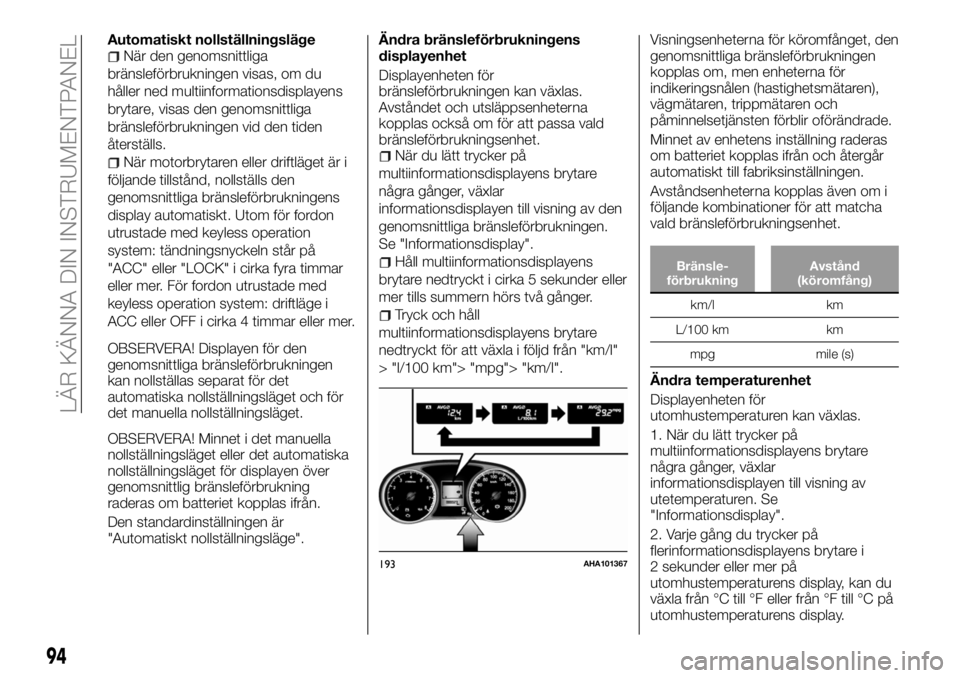

Automatiskt nollställningslägeNär den genomsnittliga
bränsleförbrukningen visas, om du
håller ned multiinformationsdisplayens
brytare, visas den genomsnittliga
bränsleförbrukningen vid den tiden
återställs.
När motorbrytaren eller driftläget är i
följande tillstånd, nollställs den
genomsnittliga bränsleförbrukningens
display automatiskt. Utom för fordon
utrustade med keyless operation
system: tändningsnyckeln står på
"ACC" eller "LOCK" i cirka fyra timmar
eller mer. För fordon utrustade med
keyless operation system: driftläge i
ACC eller OFF i cirka 4 timmar eller mer.
OBSERVERA! Displayen för den
genomsnittliga bränsleförbrukningen
kan nollställas separat för det
automatiska nollställningsläget och för
det manuella nollställningsläget.
OBSERVERA! Minnet i det manuella
nollställningsläget eller det automatiska
nollställningsläget för displayen över
genomsnittlig bränsleförbrukning
raderas om batteriet kopplas ifrån.
Den standardinställningen är
"Automatiskt nollställningsläge".Ändra bränsleförbrukningens
displayenhet
Displayenheten för
bränsleförbrukningen kan växlas.
Avståndet och utsläppsenheterna
kopplas också om för att passa vald
bränsleförbrukningsenhet.När du lätt trycker på
multiinformationsdisplayens brytare
några gånger, växlar
informationsdisplayen till visning av den
genomsnittliga bränsleförbrukningen.
Se "Informationsdisplay".
Håll multiinformationsdisplayens
brytare nedtryckt i cirka 5 sekunder eller
mer tills summern hörs två gånger.
Tryck och håll
multiinformationsdisplayens brytare
nedtryckt för att växla i följd från "km/l"
> "l/100 km"> "mpg"> "km/l".Visningsenheterna för köromfånget, den
genomsnittliga bränsleförbrukningen
kopplas om, men enheterna för
indikeringsnålen (hastighetsmätaren),
vägmätaren, trippmätaren och
påminnelsetjänsten förblir oförändrade.
Minnet av enhetens inställning raderas
om batteriet kopplas ifrån och återgår
automatiskt till fabriksinställningen.
Avståndsenheterna kopplas även om i
följande kombinationer för att matcha
vald bränsleförbrukningsenhet.
Bränsle-
förbrukningAvstånd
(köromfång)
km/l km
L/100 km km
mpg mile (s)
Ändra temperaturenhet
Displayenheten för
utomhustemperaturen kan växlas.
1. När du lätt trycker på
multiinformationsdisplayens brytare
några gånger, växlar
informationsdisplayen till visning av
utetemperaturen. Se
"Informationsdisplay".
2. Varje gång du trycker på
flerinformationsdisplayens brytare i
2 sekunder eller mer på
utomhustemperaturens display, kan du
växla från °C till °F eller från °F till °C på
utomhustemperaturens display.
193AHA101367
94
LÄR KÄNNA DIN INSTRUMENTPANEL

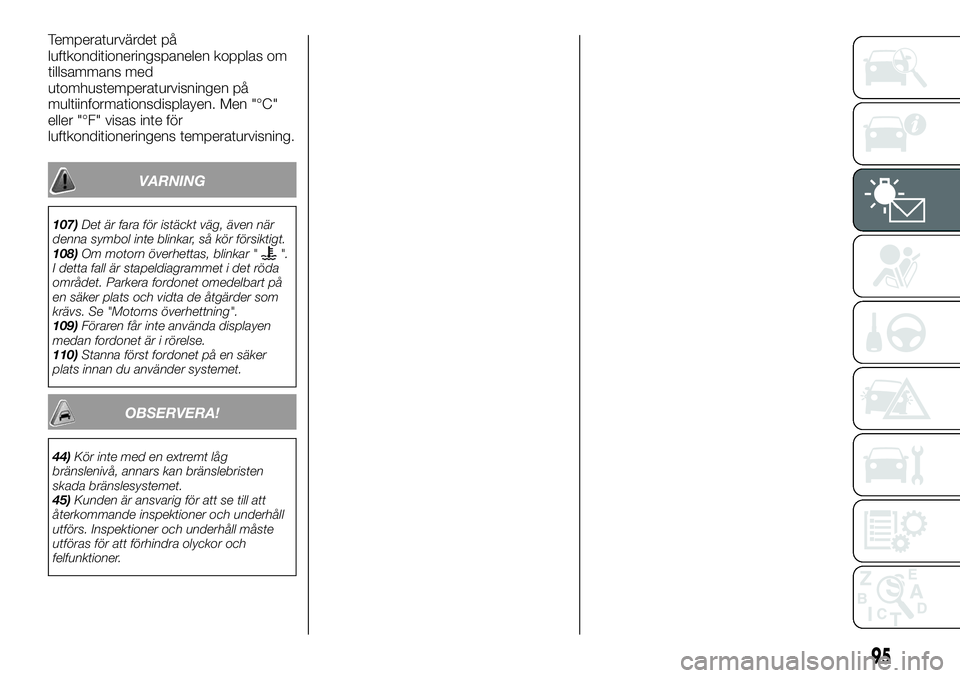

Temperaturvärdet på
luftkonditioneringspanelen kopplas om
tillsammans med
utomhustemperaturvisningen på
multiinformationsdisplayen. Men "°C"
eller "°F" visas inte för
luftkonditioneringens temperaturvisning.
VARNING
107)Det är fara för istäckt väg, även när
denna symbol inte blinkar, så kör försiktigt.
108)Om motorn överhettas, blinkar "
".
I detta fall är stapeldiagrammet i det röda
området. Parkera fordonet omedelbart på
en säker plats och vidta de åtgärder som
krävs. Se "Motorns överhettning".
109)Föraren får inte använda displayen
medan fordonet är i rörelse.
110)Stanna först fordonet på en säker
plats innan du använder systemet.
OBSERVERA!
44)Kör inte med en extremt låg
bränslenivå, annars kan bränslebristen
skada bränslesystemet.
45)Kunden är ansvarig för att se till att
återkommande inspektioner och underhåll
utförs. Inspektioner och underhåll måste
utföras för att förhindra olyckor och
felfunktioner.
95

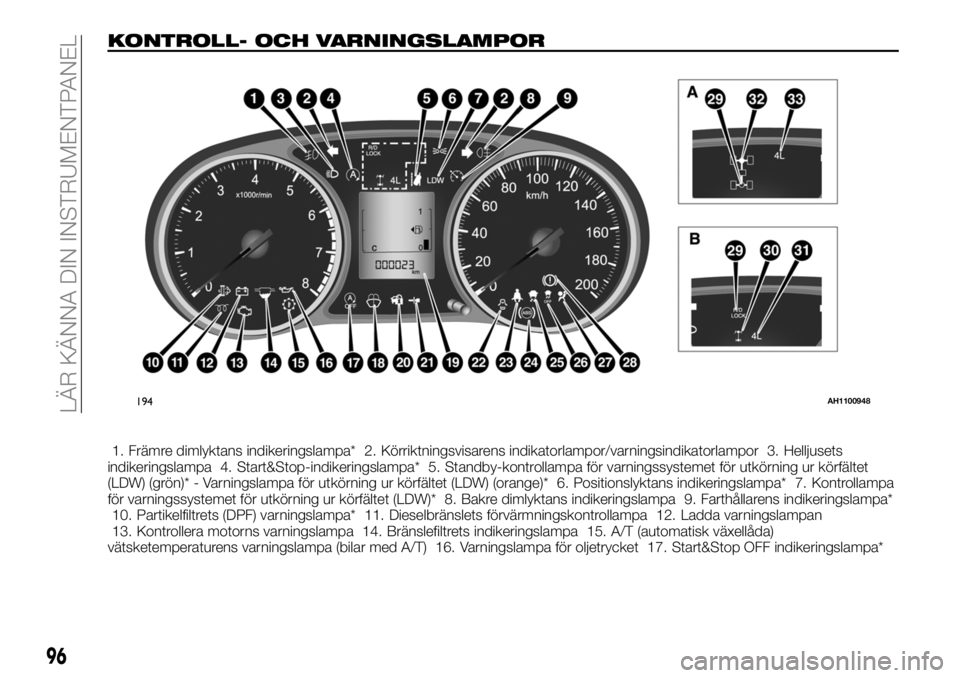

KONTROLL- OCH VARNINGSLAMPOR
1. Främre dimlyktans indikeringslampa* 2. Körriktningsvisarens indikatorlampor/varningsindikatorlampor 3. Helljusets
indikeringslampa 4. Start&Stop-indikeringslampa* 5. Standby-kontrollampa för varningssystemet för utkörning ur körfältet
(LDW) (grön)* - Varningslampa för utkörning ur körfältet (LDW) (orange)* 6. Positionslyktans indikeringslampa* 7. Kontrollampa
för varningssystemet för utkörning ur körfältet (LDW)* 8. Bakre dimlyktans indikeringslampa 9. Farthållarens indikeringslampa*
10. Partikelfiltrets (DPF) varningslampa* 11. Dieselbränslets förvärmningskontrollampa 12. Ladda varningslampan
13. Kontrollera motorns varningslampa 14. Bränslefiltrets indikeringslampa 15. A/T (automatisk växellåda)
vätsketemperaturens varningslampa (bilar med A/T) 16. Varningslampa för oljetrycket 17. Start&Stop OFF indikeringslampa*
194AH1100948
96
LÄR KÄNNA DIN INSTRUMENTPANEL

funktionsindikeringslampa* 31. Lågväxlingsindikeringslampa* 32. 2WD/4WD funktionsindikeringslampa*
33. Lågväxlingsindikeringslampa*
* — om så utrustad
97

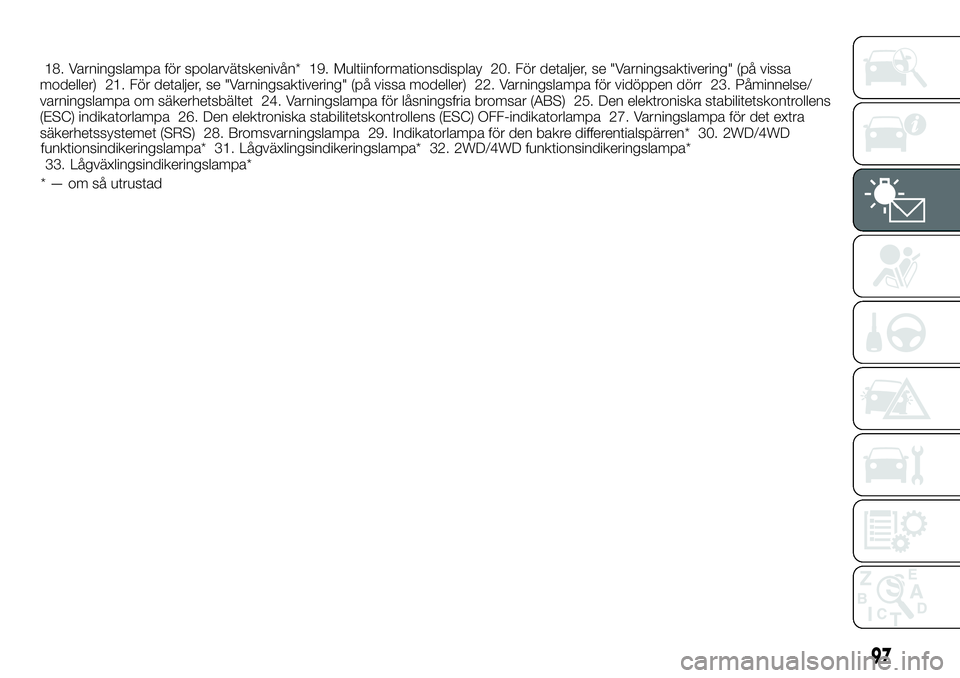

18. Varningslampa för spolarvätskenivån* 19. Multiinformationsdisplay 20. För detaljer, se "Varningsaktivering" (på vissa
modeller) 21. För detaljer, se "Varningsaktivering" (på vissa modeller) 22. Varningslampa för vidöppen dörr 23. Påminnelse/
varningslampa om säkerhetsbältet 24. Varningslampa för låsningsfria bromsar (ABS) 25. Den elektroniska stabilitetskontrollens
(ESC) indikatorlampa 26. Den elektroniska stabilitetskontrollens (ESC) OFF-indikatorlampa 27. Varningslampa för det extra
säkerhetssystemet (SRS) 28. Bromsvarningslampa 29. Indikatorlampa för den bakre differentialspärren* 30. 2WD/4WD

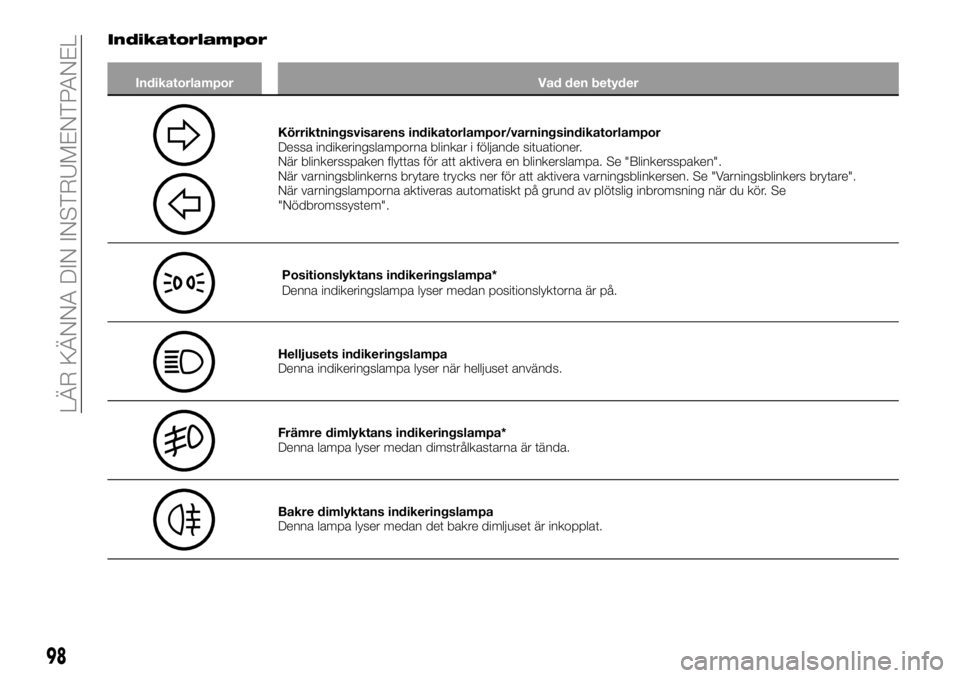

Indikatorlampor
Indikatorlampor Vad den betyder
Körriktningsvisarens indikatorlampor/varningsindikatorlampor
Dessa indikeringslamporna blinkar i följande situationer.
När blinkersspaken flyttas för att aktivera en blinkerslampa. Se "Blinkersspaken".
När varningsblinkerns brytare trycks ner för att aktivera varningsblinkersen. Se "Varningsblinkers brytare".
När varningslamporna aktiveras automatiskt på grund av plötslig inbromsning när du kör. Se
"Nödbromssystem".
Positionslyktans indikeringslampa*
Denna indikeringslampa lyser medan positionslyktorna är på.
Helljusets indikeringslampa
Denna indikeringslampa lyser när helljuset används.
Främre dimlyktans indikeringslampa*
Denna lampa lyser medan dimstrålkastarna är tända.
Bakre dimlyktans indikeringslampa
Denna lampa lyser medan det bakre dimljuset är inkopplat.
98
LÄR KÄNNA DIN INSTRUMENTPANEL
