FIAT FULLBACK 2018 Betriebsanleitung (in German)

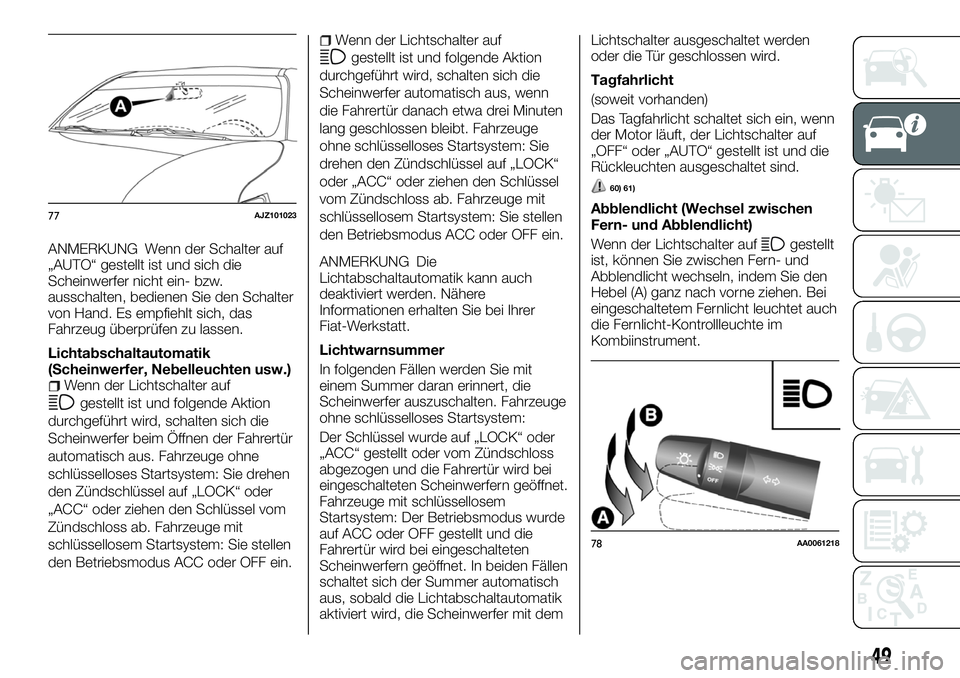

ANMERKUNG Wenn der Schalter auf
„AUTO“ gestellt ist und sich die
Scheinwerfer nicht ein- bzw.
ausschalten, bedienen Sie den Schalter
von Hand. Es empfiehlt sich, das
Fahrzeug überprüfen zu lassen.
Lichtabschaltautomatik
(Scheinwerfer, Nebelleuchten usw.)
Wenn der Lichtschalter auf
gestellt ist und folgende Aktion
durchgeführt wird, schalten sich die
Scheinwerfer beim Öffnen der Fahrertür
automatisch aus. Fahrzeuge ohne
schlüsselloses Startsystem: Sie drehen
den Zündschlüssel auf „LOCK“ oder
„ACC“ oder ziehen den Schlüssel vom
Zündschloss ab. Fahrzeuge mit
schlüssellosem Startsystem: Sie stellen
den Betriebsmodus ACC oder OFF ein.
Wenn der Lichtschalter auf
gestellt ist und folgende Aktion
durchgeführt wird, schalten sich die
Scheinwerfer automatisch aus, wenn
die Fahrertür danach etwa drei Minuten
lang geschlossen bleibt. Fahrzeuge
ohne schlüsselloses Startsystem: Sie
drehen den Zündschlüssel auf „LOCK“
oder „ACC“ oder ziehen den Schlüssel
vom Zündschloss ab. Fahrzeuge mit
schlüssellosem Startsystem: Sie stellen
den Betriebsmodus ACC oder OFF ein.
ANMERKUNG Die
Lichtabschaltautomatik kann auch
deaktiviert werden. Nähere
Informationen erhalten Sie bei Ihrer
Fiat-Werkstatt.
Lichtwarnsummer
In folgenden Fällen werden Sie mit
einem Summer daran erinnert, die
Scheinwerfer auszuschalten. Fahrzeuge
ohne schlüsselloses Startsystem:
Der Schlüssel wurde auf „LOCK“ oder
„ACC“ gestellt oder vom Zündschloss
abgezogen und die Fahrertür wird bei
eingeschalteten Scheinwerfern geöffnet.
Fahrzeuge mit schlüssellosem
Startsystem: Der Betriebsmodus wurde
auf ACC oder OFF gestellt und die
Fahrertür wird bei eingeschalteten
Scheinwerfern geöffnet. In beiden Fällen
schaltet sich der Summer automatisch
aus, sobald die Lichtabschaltautomatik
aktiviert wird, die Scheinwerfer mit demLichtschalter ausgeschaltet werden
oder die Tür geschlossen wird.
Tagfahrlicht
(soweit vorhanden)
Das Tagfahrlicht schaltet sich ein, wenn
der Motor läuft, der Lichtschalter auf
„OFF“ oder „AUTO“ gestellt ist und die
Rückleuchten ausgeschaltet sind.
60) 61)
Abblendlicht (Wechsel zwischen
Fern- und Abblendlicht)
Wenn der Lichtschalter auf
gestellt
ist, können Sie zwischen Fern- und
Abblendlicht wechseln, indem Sie den
Hebel (A) ganz nach vorne ziehen. Bei
eingeschaltetem Fernlicht leuchtet auch
die Fernlicht-Kontrollleuchte im
Kombiinstrument.
77AJZ101023
78AA0061218
49

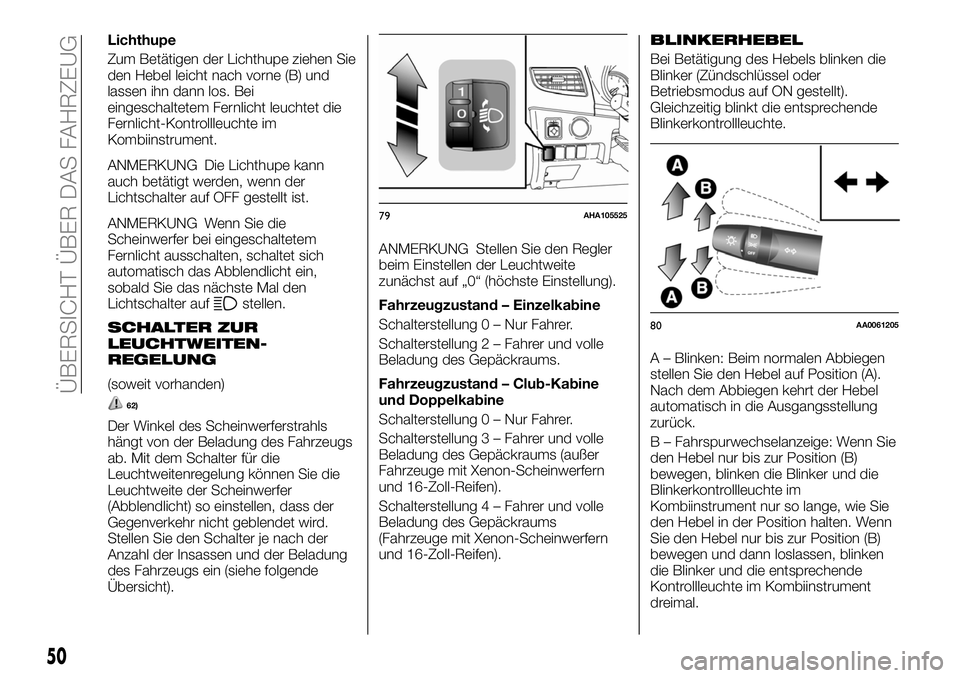

Lichthupe
Zum Betätigen der Lichthupe ziehen Sie
den Hebel leicht nach vorne (B) und
lassen ihn dann los. Bei
eingeschaltetem Fernlicht leuchtet die
Fernlicht-Kontrollleuchte im
Kombiinstrument.
ANMERKUNG Die Lichthupe kann
auch betätigt werden, wenn der
Lichtschalter auf OFF gestellt ist.
ANMERKUNG Wenn Sie die
Scheinwerfer bei eingeschaltetem
Fernlicht ausschalten, schaltet sich
automatisch das Abblendlicht ein,
sobald Sie das nächste Mal den
Lichtschalter auf
stellen.
SCHALTER ZUR
LEUCHTWEITEN-
REGELUNG
(soweit vorhanden)
62)
Der Winkel des Scheinwerferstrahls
hängt von der Beladung des Fahrzeugs
ab. Mit dem Schalter für die
Leuchtweitenregelung können Sie die
Leuchtweite der Scheinwerfer
(Abblendlicht) so einstellen, dass der
Gegenverkehr nicht geblendet wird.
Stellen Sie den Schalter je nach der
Anzahl der Insassen und der Beladung
des Fahrzeugs ein (siehe folgende
Übersicht).ANMERKUNG Stellen Sie den Regler
beim Einstellen der Leuchtweite
zunächst auf „0“ (höchste Einstellung).
Fahrzeugzustand – Einzelkabine
Schalterstellung 0 – Nur Fahrer.
Schalterstellung 2 – Fahrer und volle
Beladung des Gepäckraums.
Fahrzeugzustand – Club-Kabine
und Doppelkabine
Schalterstellung 0 – Nur Fahrer.
Schalterstellung 3 – Fahrer und volle
Beladung des Gepäckraums (außer
Fahrzeuge mit Xenon-Scheinwerfern
und 16-Zoll-Reifen).
Schalterstellung 4 – Fahrer und volle
Beladung des Gepäckraums
(Fahrzeuge mit Xenon-Scheinwerfern
und 16-Zoll-Reifen).
BLINKERHEBEL
Bei Betätigung des Hebels blinken die
Blinker (Zündschlüssel oder
Betriebsmodus auf ON gestellt).
Gleichzeitig blinkt die entsprechende
Blinkerkontrollleuchte.
A – Blinken: Beim normalen Abbiegen
stellen Sie den Hebel auf Position (A).
Nach dem Abbiegen kehrt der Hebel
automatisch in die Ausgangsstellung
zurück.
B – Fahrspurwechselanzeige: Wenn Sie
den Hebel nur bis zur Position (B)
bewegen, blinken die Blinker und die
Blinkerkontrollleuchte im
Kombiinstrument nur so lange, wie Sie
den Hebel in der Position halten. Wenn
Sie den Hebel nur bis zur Position (B)
bewegen und dann loslassen, blinken
die Blinker und die entsprechende
Kontrollleuchte im Kombiinstrument
dreimal.
79AHA105525
80AA0061205
50
ÜBERSICHT ÜBER DAS FAHRZEUG

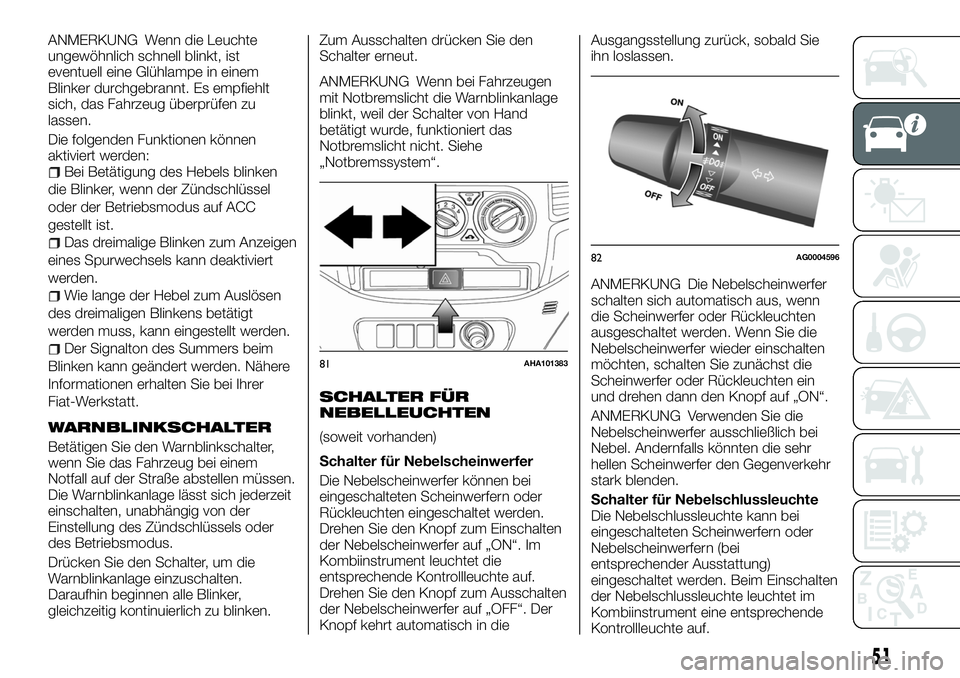

ANMERKUNG Wenn die Leuchte
ungewöhnlich schnell blinkt, ist
eventuell eine Glühlampe in einem
Blinker durchgebrannt. Es empfiehlt
sich, das Fahrzeug überprüfen zu
lassen.
Die folgenden Funktionen können
aktiviert werden:
Bei Betätigung des Hebels blinken
die Blinker, wenn der Zündschlüssel
oder der Betriebsmodus auf ACC
gestellt ist.
Das dreimalige Blinken zum Anzeigen
eines Spurwechsels kann deaktiviert
werden.
Wie lange der Hebel zum Auslösen
des dreimaligen Blinkens betätigt
werden muss, kann eingestellt werden.
Der Signalton des Summers beim
Blinken kann geändert werden. Nähere
Informationen erhalten Sie bei Ihrer
Fiat-Werkstatt.
WARNBLINKSCHALTER
Betätigen Sie den Warnblinkschalter,
wenn Sie das Fahrzeug bei einem
Notfall auf der Straße abstellen müssen.
Die Warnblinkanlage lässt sich jederzeit
einschalten, unabhängig von der
Einstellung des Zündschlüssels oder
des Betriebsmodus.
Drücken Sie den Schalter, um die
Warnblinkanlage einzuschalten.
Daraufhin beginnen alle Blinker,
gleichzeitig kontinuierlich zu blinken.Zum Ausschalten drücken Sie den
Schalter erneut.
ANMERKUNG Wenn bei Fahrzeugen
mit Notbremslicht die Warnblinkanlage
blinkt, weil der Schalter von Hand
betätigt wurde, funktioniert das
Notbremslicht nicht. Siehe
„Notbremssystem“.
SCHALTER FÜR
NEBELLEUCHTEN
(soweit vorhanden)
Schalter für Nebelscheinwerfer
Die Nebelscheinwerfer können bei
eingeschalteten Scheinwerfern oder
Rückleuchten eingeschaltet werden.
Drehen Sie den Knopf zum Einschalten
der Nebelscheinwerfer auf „ON“. Im
Kombiinstrument leuchtet die
entsprechende Kontrollleuchte auf.
Drehen Sie den Knopf zum Ausschalten
der Nebelscheinwerfer auf „OFF“. Der
Knopf kehrt automatisch in dieAusgangsstellung zurück, sobald Sie
ihn loslassen.
ANMERKUNG Die Nebelscheinwerfer
schalten sich automatisch aus, wenn
die Scheinwerfer oder Rückleuchten
ausgeschaltet werden. Wenn Sie die
Nebelscheinwerfer wieder einschalten
möchten, schalten Sie zunächst die
Scheinwerfer oder Rückleuchten ein
und drehen dann den Knopf auf „ON“.
ANMERKUNG Verwenden Sie die
Nebelscheinwerfer ausschließlich bei
Nebel. Andernfalls könnten die sehr
hellen Scheinwerfer den Gegenverkehr
stark blenden.
Schalter für Nebelschlussleuchte
Die Nebelschlussleuchte kann bei
eingeschalteten Scheinwerfern oder
Nebelscheinwerfern (bei
entsprechender Ausstattung)
eingeschaltet werden. Beim Einschalten
der Nebelschlussleuchte leuchtet im
Kombiinstrument eine entsprechende
Kontrollleuchte auf.
81AHA101383
82AG0004596
51

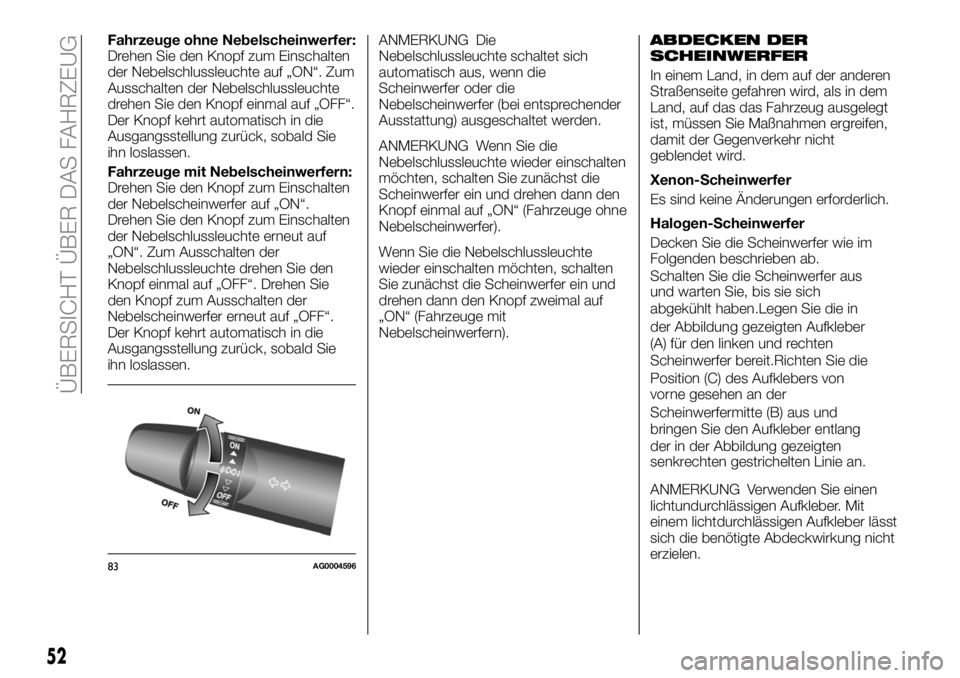

Fahrzeuge ohne Nebelscheinwerfer:
Drehen Sie den Knopf zum Einschalten
der Nebelschlussleuchte auf „ON“. Zum
Ausschalten der Nebelschlussleuchte
drehen Sie den Knopf einmal auf „OFF“.
Der Knopf kehrt automatisch in die
Ausgangsstellung zurück, sobald Sie
ihn loslassen.
Fahrzeuge mit Nebelscheinwerfern:
Drehen Sie den Knopf zum Einschalten
der Nebelscheinwerfer auf „ON“.
Drehen Sie den Knopf zum Einschalten
der Nebelschlussleuchte erneut auf
„ON“. Zum Ausschalten der
Nebelschlussleuchte drehen Sie den
Knopf einmal auf „OFF“. Drehen Sie
den Knopf zum Ausschalten der
Nebelscheinwerfer erneut auf „OFF“.
Der Knopf kehrt automatisch in die
Ausgangsstellung zurück, sobald Sie
ihn loslassen.ANMERKUNG Die
Nebelschlussleuchte schaltet sich
automatisch aus, wenn die
Scheinwerfer oder die
Nebelscheinwerfer (bei entsprechender
Ausstattung) ausgeschaltet werden.
ANMERKUNG Wenn Sie die
Nebelschlussleuchte wieder einschalten
möchten, schalten Sie zunächst die
Scheinwerfer ein und drehen dann den
Knopf einmal auf „ON“ (Fahrzeuge ohne
Nebelscheinwerfer).
Wenn Sie die Nebelschlussleuchte
wieder einschalten möchten, schalten
Sie zunächst die Scheinwerfer ein und
drehen dann den Knopf zweimal auf
„ON“ (Fahrzeuge mit
Nebelscheinwerfern).ABDECKEN DER
SCHEINWERFER
In einem Land, in dem auf der anderen
Straßenseite gefahren wird, als in dem
Land, auf das das Fahrzeug ausgelegt
ist, müssen Sie Maßnahmen ergreifen,
damit der Gegenverkehr nicht
geblendet wird.
Xenon-Scheinwerfer
Es sind keine Änderungen erforderlich.
Halogen-Scheinwerfer
Decken Sie die Scheinwerfer wie im
Folgenden beschrieben ab.
Schalten Sie die Scheinwerfer aus
und warten Sie, bis sie sich
abgekühlt haben.Legen Sie die in
der Abbildung gezeigten Aufkleber
(A) für den linken und rechten
Scheinwerfer bereit.Richten Sie die
Position (C) des Aufklebers von
vorne gesehen an der
Scheinwerfermitte (B) aus und
bringen Sie den Aufkleber entlang
der in der Abbildung gezeigten
senkrechten gestrichelten Linie an.
ANMERKUNG Verwenden Sie einen
lichtundurchlässigen Aufkleber. Mit
einem lichtdurchlässigen Aufkleber lässt
sich die benötigte Abdeckwirkung nicht
erzielen.
83AG0004596
52
ÜBERSICHT ÜBER DAS FAHRZEUG

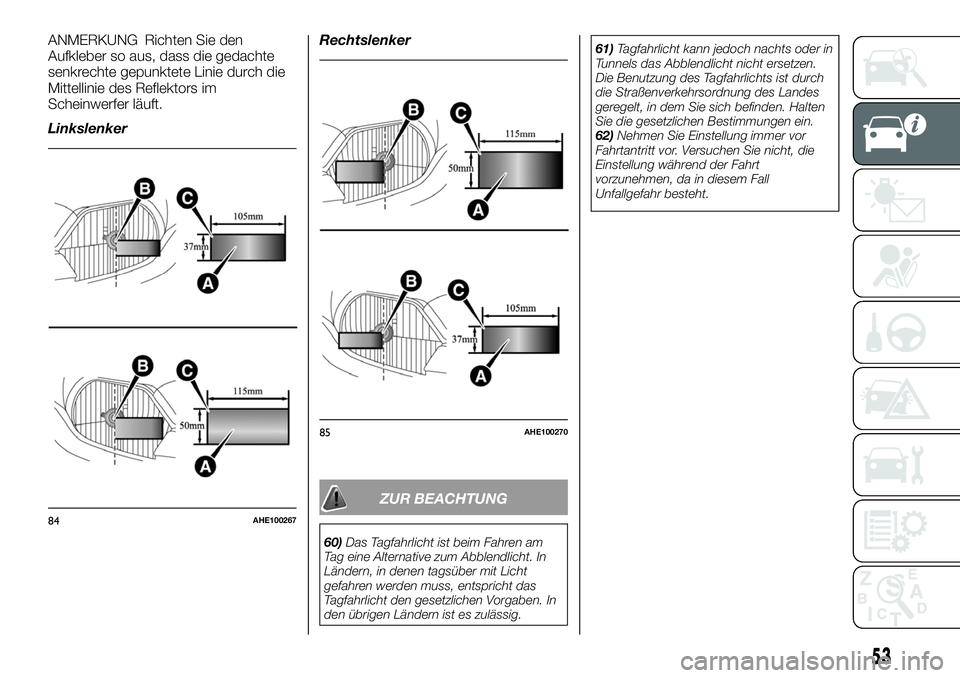

ANMERKUNG Richten Sie den
Aufkleber so aus, dass die gedachte
senkrechte gepunktete Linie durch die
Mittellinie des Reflektors im
Scheinwerfer läuft.
LinkslenkerRechtslenker
ZUR BEACHTUNG
60)Das Tagfahrlicht ist beim Fahren am
Tag eine Alternative zum Abblendlicht. In
Ländern, in denen tagsüber mit Licht
gefahren werden muss, entspricht das
Tagfahrlicht den gesetzlichen Vorgaben. In
den übrigen Ländern ist es zulässig.61)Tagfahrlicht kann jedoch nachts oder in
Tunnels das Abblendlicht nicht ersetzen.
Die Benutzung des Tagfahrlichts ist durch
die Straßenverkehrsordnung des Landes
geregelt, in dem Sie sich befinden. Halten
Sie die gesetzlichen Bestimmungen ein.
62)Nehmen Sie Einstellung immer vor
Fahrtantritt vor. Versuchen Sie nicht, die
Einstellung während der Fahrt
vorzunehmen, da in diesem Fall
Unfallgefahr besteht.
84AHE100267
85AHE100270
53

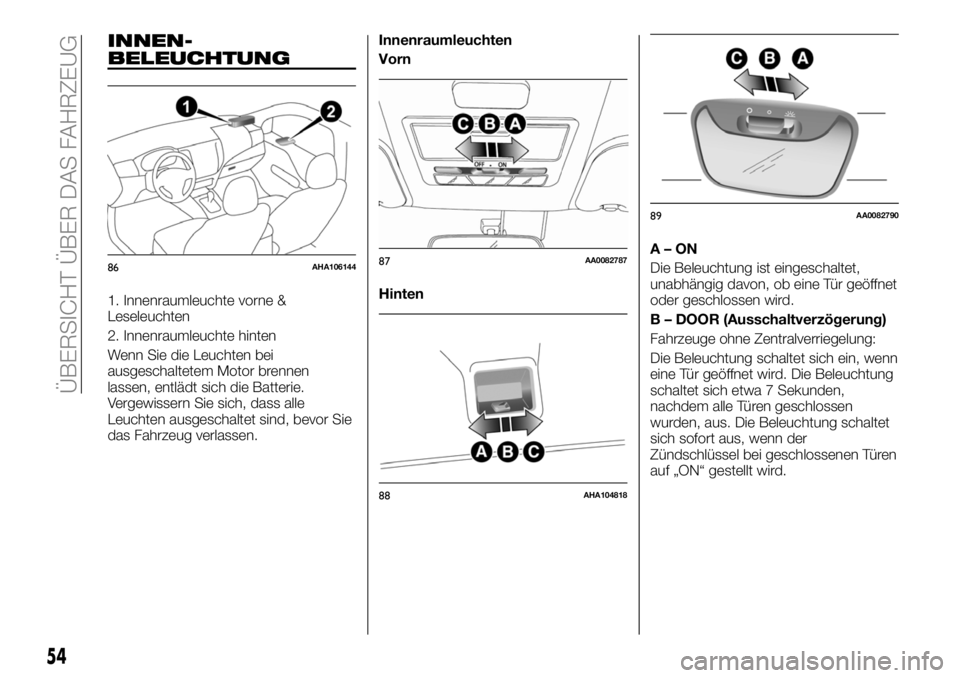

INNEN-
BELEUCHTUNG
1. Innenraumleuchte vorne &
Leseleuchten
2. Innenraumleuchte hinten
Wenn Sie die Leuchten bei
ausgeschaltetem Motor brennen
lassen, entlädt sich die Batterie.
Vergewissern Sie sich, dass alle
Leuchten ausgeschaltet sind, bevor Sie
das Fahrzeug verlassen.Innenraumleuchten
Vorn
HintenA–ON
Die Beleuchtung ist eingeschaltet,
unabhängig davon, ob eine Tür geöffnet
oder geschlossen wird.
B – DOOR (Ausschaltverzögerung)
Fahrzeuge ohne Zentralverriegelung:
Die Beleuchtung schaltet sich ein, wenn
eine Tür geöffnet wird. Die Beleuchtung
schaltet sich etwa 7 Sekunden,
nachdem alle Türen geschlossen
wurden, aus. Die Beleuchtung schaltet
sich sofort aus, wenn der
Zündschlüssel bei geschlossenen Türen
auf „ON“ gestellt wird.
86AHA10614487AA0082787
88AHA104818
89AA0082790
54
ÜBERSICHT ÜBER DAS FAHRZEUG

Fahrzeuge mit Zentralverriegelung:
Die Beleuchtung schaltet sich ein, wenn
eine Tür geöffnet wird. Die Beleuchtung
schaltet sich etwa 15 Sekunden,
nachdem alle Türen geschlossen
wurden, aus. In folgenden Fällen
schaltet sich die Beleuchtung sofort
aus, wenn alle Türen geschlossen sind:
Der Zündschlüssel oder der
Betriebsmodus wird auf ON gestellt.
Das Fahrzeug wird mit der
Zentralverriegelung verriegelt.
Das Fahrzeug wird mit dem
Schlüssel für das schlüssellose
Zugangs- oder Startsystem verriegelt.
Das Fahrzeug wird mit der
schlüssellosen Startfunktion verriegelt.
Abschaltautomatik:
Wenn der Zündschlüssel auf „LOCK“
oder „ACC“ bzw. der Betriebsmodus
auf OFF oder ACC gestellt ist und eine
Tür geöffnet wird, erlischt die
eingeschaltete Beleuchtung
automatisch nach etwa 30 Minuten.
Wenn sich die Beleuchtung
automatisch ausgeschaltet hat, schaltet
sie sich in den folgenden Fällen wieder
ein:
Der Zündschlüssel oder der
Betriebsmodus wird auf ON gestellt.
Das schlüssellose Zugangs- oder
Startsystem wird verwendet.
Alle Türen werden geschlossen.C – OFF
Die Beleuchtung bleibt ausgeschaltet,
unabhängig davon, ob eine Tür geöffnet
oder geschlossen wird.
ANMERKUNG Wenn der Motor mit
dem Schlüssel angelassen wurde und
der Schlüssel bei geschlossenen Türen
abgezogen wird, schaltet sich die
Beleuchtung ein und nach einigen
Sekunden wieder aus.
ANMERKUNG Wenn der Motor mit der
schlüssellosen Startfunktion angelassen
wurde und der Betriebsmodus bei
geschlossenen Türen auf OFF gestellt
wird, schaltet sich die Beleuchtung ein
und nach etwa 15 Sekunden wieder
aus (bei entsprechender Ausstattung).
ANMERKUNG Die Zeitspanne bis zum
Ausschalten der Beleuchtung
(Verzögerung) kann eingestellt werden.
Nähere Informationen erhalten Sie bei
Ihrer Fiat-Werkstatt.
ANMERKUNG Die Abschaltautomatik
funktioniert nicht, wenn der Schalter für
die Innenraumbeleuchtung auf „ON“ (1)
gestellt ist. Diese Funktion kann auch
deaktiviert werden. Nähere
Informationen erhalten Sie bei Ihrer
Fiat-Werkstatt.
Leseleuchten (soweit vorhanden)
Drücken Sie den Schalter (A), um die
Leseleuchte einzuschalten. Drücken Sie
ihn erneut, um die Leuchte
auszuschalten.
90AHA114736
55

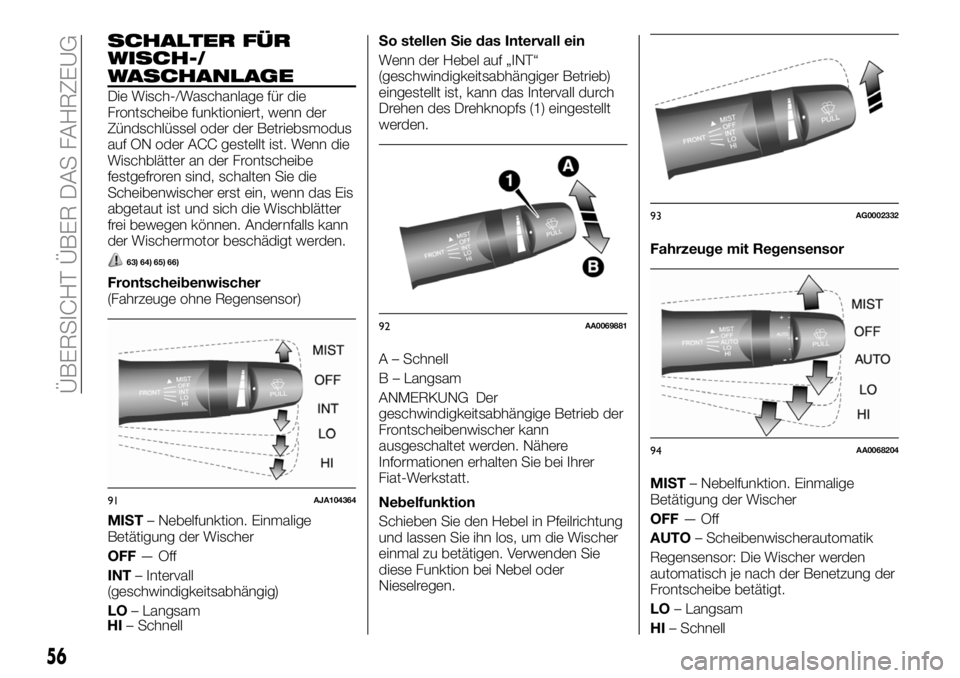

SCHALTER FÜR
WISCH-/
WASCHANLAGE
Die Wisch-/Waschanlage für die
Frontscheibe funktioniert, wenn der
Zündschlüssel oder der Betriebsmodus
auf ON oder ACC gestellt ist. Wenn die
Wischblätter an der Frontscheibe
festgefroren sind, schalten Sie die
Scheibenwischer erst ein, wenn das Eis
abgetaut ist und sich die Wischblätter
frei bewegen können. Andernfalls kann
der Wischermotor beschädigt werden.
63) 64) 65) 66)
Frontscheibenwischer
(Fahrzeuge ohne Regensensor)
MIST– Nebelfunktion. Einmalige
Betätigung der Wischer
OFF—Off
INT– Intervall
(geschwindigkeitsabhängig)
LO– Langsam
HI– SchnellSo stellen Sie das Intervall ein
Wenn der Hebel auf „INT“
(geschwindigkeitsabhängiger Betrieb)
eingestellt ist, kann das Intervall durch
Drehen des Drehknopfs (1) eingestellt
werden.
A – Schnell
B – Langsam
ANMERKUNG Der
geschwindigkeitsabhängige Betrieb der
Frontscheibenwischer kann
ausgeschaltet werden. Nähere
Informationen erhalten Sie bei Ihrer
Fiat-Werkstatt.
Nebelfunktion
Schieben Sie den Hebel in Pfeilrichtung
und lassen Sie ihn los, um die Wischer
einmal zu betätigen. Verwenden Sie
diese Funktion bei Nebel oder
Nieselregen.Fahrzeuge mit Regensensor
MIST– Nebelfunktion. Einmalige
Betätigung der Wischer
OFF—Off
AUTO– Scheibenwischerautomatik
Regensensor: Die Wischer werden
automatisch je nach der Benetzung der
Frontscheibe betätigt.
LO– Langsam
HI– Schnell
91AJA104364
92AA0069881
93AG0002332
94AA0068204
56
ÜBERSICHT ÜBER DAS FAHRZEUG

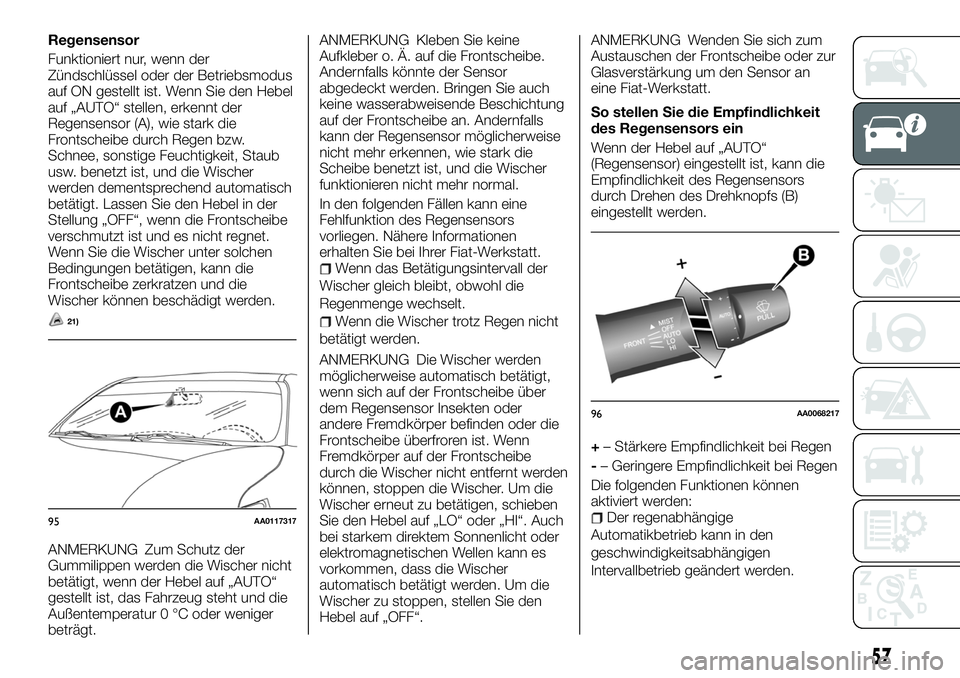

Regensensor
Funktioniert nur, wenn der
Zündschlüssel oder der Betriebsmodus
auf ON gestellt ist. Wenn Sie den Hebel
auf „AUTO“ stellen, erkennt der
Regensensor (A), wie stark die
Frontscheibe durch Regen bzw.
Schnee, sonstige Feuchtigkeit, Staub
usw. benetzt ist, und die Wischer
werden dementsprechend automatisch
betätigt. Lassen Sie den Hebel in der
Stellung „OFF“, wenn die Frontscheibe
verschmutzt ist und es nicht regnet.
Wenn Sie die Wischer unter solchen
Bedingungen betätigen, kann die
Frontscheibe zerkratzen und die
Wischer können beschädigt werden.
21)
ANMERKUNG Zum Schutz der
Gummilippen werden die Wischer nicht
betätigt, wenn der Hebel auf „AUTO“
gestellt ist, das Fahrzeug steht und die
Außentemperatur 0 °C oder weniger
beträgt.ANMERKUNG Kleben Sie keine
Aufkleber o. Ä. auf die Frontscheibe.
Andernfalls könnte der Sensor
abgedeckt werden. Bringen Sie auch
keine wasserabweisende Beschichtung
auf der Frontscheibe an. Andernfalls
kann der Regensensor möglicherweise
nicht mehr erkennen, wie stark die
Scheibe benetzt ist, und die Wischer
funktionieren nicht mehr normal.
In den folgenden Fällen kann eine
Fehlfunktion des Regensensors
vorliegen. Nähere Informationen
erhalten Sie bei Ihrer Fiat-Werkstatt.
Wenn das Betätigungsintervall der
Wischer gleich bleibt, obwohl die
Regenmenge wechselt.
Wenn die Wischer trotz Regen nicht
betätigt werden.
ANMERKUNG Die Wischer werden
möglicherweise automatisch betätigt,
wenn sich auf der Frontscheibe über
dem Regensensor Insekten oder
andere Fremdkörper befinden oder die
Frontscheibe überfroren ist. Wenn
Fremdkörper auf der Frontscheibe
durch die Wischer nicht entfernt werden
können, stoppen die Wischer. Um die
Wischer erneut zu betätigen, schieben
Sie den Hebel auf „LO“ oder „HI“. Auch
bei starkem direktem Sonnenlicht oder
elektromagnetischen Wellen kann es
vorkommen, dass die Wischer
automatisch betätigt werden. Um die
Wischer zu stoppen, stellen Sie den
Hebel auf „OFF“.ANMERKUNG Wenden Sie sich zum
Austauschen der Frontscheibe oder zur
Glasverstärkung um den Sensor an
eine Fiat-Werkstatt.
So stellen Sie die Empfindlichkeit
des Regensensors ein
Wenn der Hebel auf „AUTO“
(Regensensor) eingestellt ist, kann die
Empfindlichkeit des Regensensors
durch Drehen des Drehknopfs (B)
eingestellt werden.
+– Stärkere Empfindlichkeit bei Regen
-– Geringere Empfindlichkeit bei Regen
Die folgenden Funktionen können
aktiviert werden:
Der regenabhängige
Automatikbetrieb kann in den
geschwindigkeitsabhängigen
Intervallbetrieb geändert werden.95AA0117317
96AA0068217
57

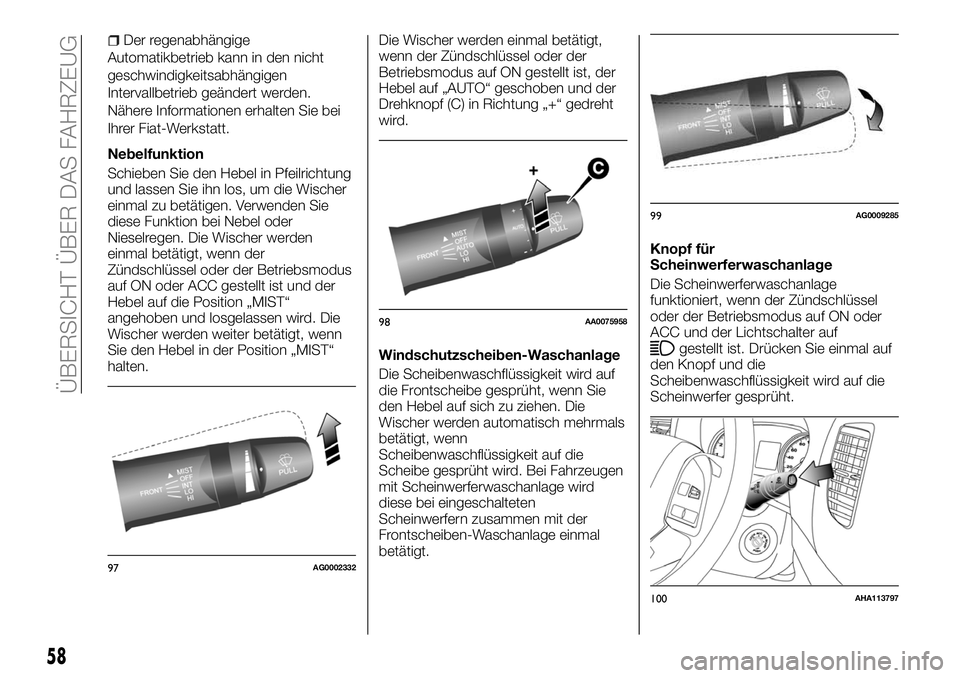

Der regenabhängige
Automatikbetrieb kann in den nicht
geschwindigkeitsabhängigen
Intervallbetrieb geändert werden.
Nähere Informationen erhalten Sie bei
Ihrer Fiat-Werkstatt.
Nebelfunktion
Schieben Sie den Hebel in Pfeilrichtung
und lassen Sie ihn los, um die Wischer
einmal zu betätigen. Verwenden Sie
diese Funktion bei Nebel oder
Nieselregen. Die Wischer werden
einmal betätigt, wenn der
Zündschlüssel oder der Betriebsmodus
auf ON oder ACC gestellt ist und der
Hebel auf die Position „MIST“
angehoben und losgelassen wird. Die
Wischer werden weiter betätigt, wenn
Sie den Hebel in der Position „MIST“
halten.Die Wischer werden einmal betätigt,
wenn der Zündschlüssel oder der
Betriebsmodus auf ON gestellt ist, der
Hebel auf „AUTO“ geschoben und der
Drehknopf (C) in Richtung „+“ gedreht
wird.
Windschutzscheiben-Waschanlage
Die Scheibenwaschflüssigkeit wird auf
die Frontscheibe gesprüht, wenn Sie
den Hebel auf sich zu ziehen. Die
Wischer werden automatisch mehrmals
betätigt, wenn
Scheibenwaschflüssigkeit auf die
Scheibe gesprüht wird. Bei Fahrzeugen
mit Scheinwerferwaschanlage wird
diese bei eingeschalteten
Scheinwerfern zusammen mit der
Frontscheiben-Waschanlage einmal
betätigt.Knopf für
Scheinwerferwaschanlage
Die Scheinwerferwaschanlage
funktioniert, wenn der Zündschlüssel
oder der Betriebsmodus auf ON oder
ACC und der Lichtschalter auf
gestellt ist. Drücken Sie einmal auf
den Knopf und die
Scheibenwaschflüssigkeit wird auf die
Scheinwerfer gesprüht.
97AG0002332
98AA0075958
99AG0009285
100AHA113797
58
ÜBERSICHT ÜBER DAS FAHRZEUG
