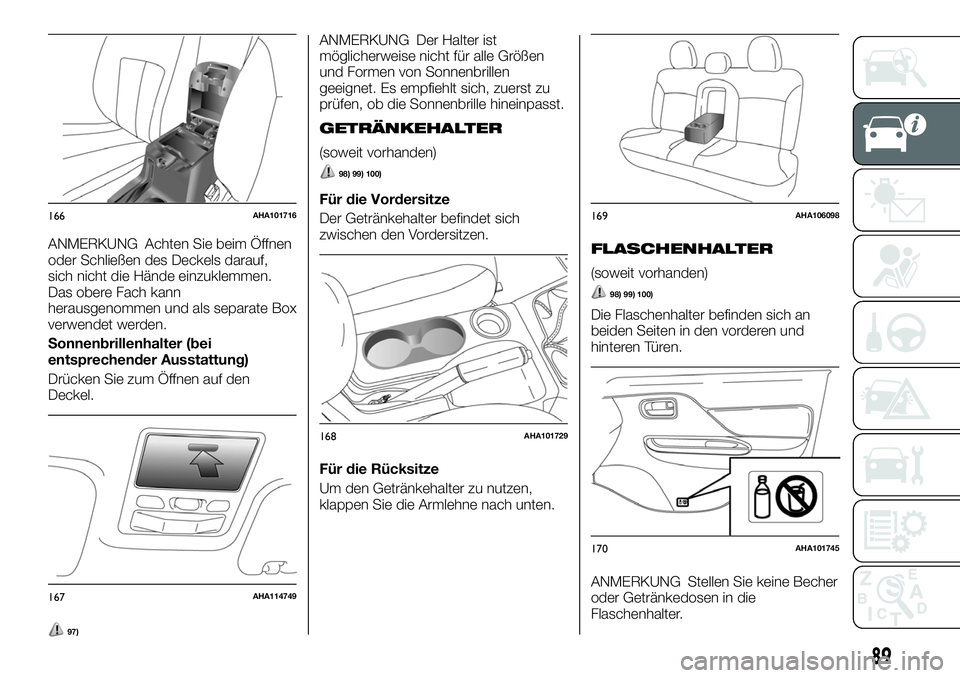

ANMERKUNG Achten Sie beim Öffnen
oder Schließen des Deckels darauf,
sich nicht die Hände einzuklemmen.
Das obere Fach kann
herausgenommen und als separate Box
verwendet werden.
Sonnenbrillenhalter (bei
entsprechender Ausstattung)
Drücken Sie zum Öffnen auf den
Deckel.
97)
ANMERKUNG Der Halter ist
möglicherweise nicht für alle Größen
und Formen von Sonnenbrillen
geeignet. Es empfiehlt sich, zuerst zu
prüfen, ob die Sonnenbrille hineinpasst.
GETRÄNKEHALTER
(soweit vorhanden)
98) 99) 100)
Für die Vordersitze
Der Getränkehalter befindet sich
zwischen den Vordersitzen.
Für die Rücksitze
Um den Getränkehalter zu nutzen,
klappen Sie die Armlehne nach unten.
FLASCHENHALTER
(soweit vorhanden)
98) 99) 100)
Die Flaschenhalter befinden sich an
beiden Seiten in den vorderen und
hinteren Türen.
ANMERKUNG Stellen Sie keine Becher
oder Getränkedosen in die
Flaschenhalter.
166AHA101716
167AHA114749
168AHA101729
169AHA106098
170AHA101745
89

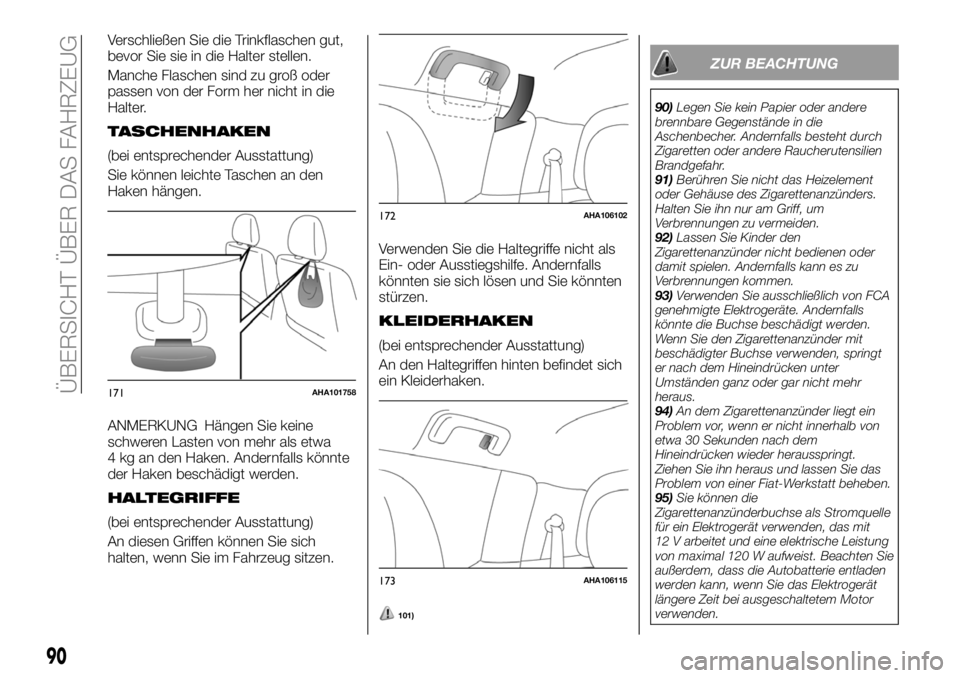

Verschließen Sie die Trinkflaschen gut,
bevor Sie sie in die Halter stellen.
Manche Flaschen sind zu groß oder
passen von der Form her nicht in die
Halter.
TASCHENHAKEN
(bei entsprechender Ausstattung)
Sie können leichte Taschen an den
Haken hängen.
ANMERKUNG Hängen Sie keine
schweren Lasten von mehr als etwa
4 kg an den Haken. Andernfalls könnte
der Haken beschädigt werden.
HALTEGRIFFE
(bei entsprechender Ausstattung)
An diesen Griffen können Sie sich
halten, wenn Sie im Fahrzeug sitzen.Verwenden Sie die Haltegriffe nicht als
Ein- oder Ausstiegshilfe. Andernfalls
könnten sie sich lösen und Sie könnten
stürzen.
KLEIDERHAKEN
(bei entsprechender Ausstattung)
An den Haltegriffen hinten befindet sich
ein Kleiderhaken.
101)
ZUR BEACHTUNG
90)Legen Sie kein Papier oder andere
brennbare Gegenstände in die
Aschenbecher. Andernfalls besteht durch
Zigaretten oder andere Raucherutensilien
Brandgefahr.
91)Berühren Sie nicht das Heizelement
oder Gehäuse des Zigarettenanzünders.
Halten Sie ihn nur am Griff, um
Verbrennungen zu vermeiden.
92)Lassen Sie Kinder den
Zigarettenanzünder nicht bedienen oder
damit spielen. Andernfalls kann es zu
Verbrennungen kommen.
93)Verwenden Sie ausschließlich von FCA
genehmigte Elektrogeräte. Andernfalls
könnte die Buchse beschädigt werden.
Wenn Sie den Zigarettenanzünder mit
beschädigter Buchse verwenden, springt
er nach dem Hineindrücken unter
Umständen ganz oder gar nicht mehr
heraus.
94)An dem Zigarettenanzünder liegt ein
Problem vor, wenn er nicht innerhalb von
etwa 30 Sekunden nach dem
Hineindrücken wieder herausspringt.
Ziehen Sie ihn heraus und lassen Sie das
Problem von einer Fiat-Werkstatt beheben.
95)Sie können die
Zigarettenanzünderbuchse als Stromquelle
für ein Elektrogerät verwenden, das mit
12 V arbeitet und eine elektrische Leistung
von maximal 120 W aufweist. Beachten Sie
außerdem, dass die Autobatterie entladen
werden kann, wenn Sie das Elektrogerät
längere Zeit bei ausgeschaltetem Motor
verwenden.
171AHA101758
172AHA106102
173AHA106115
90
ÜBERSICHT ÜBER DAS FAHRZEUG

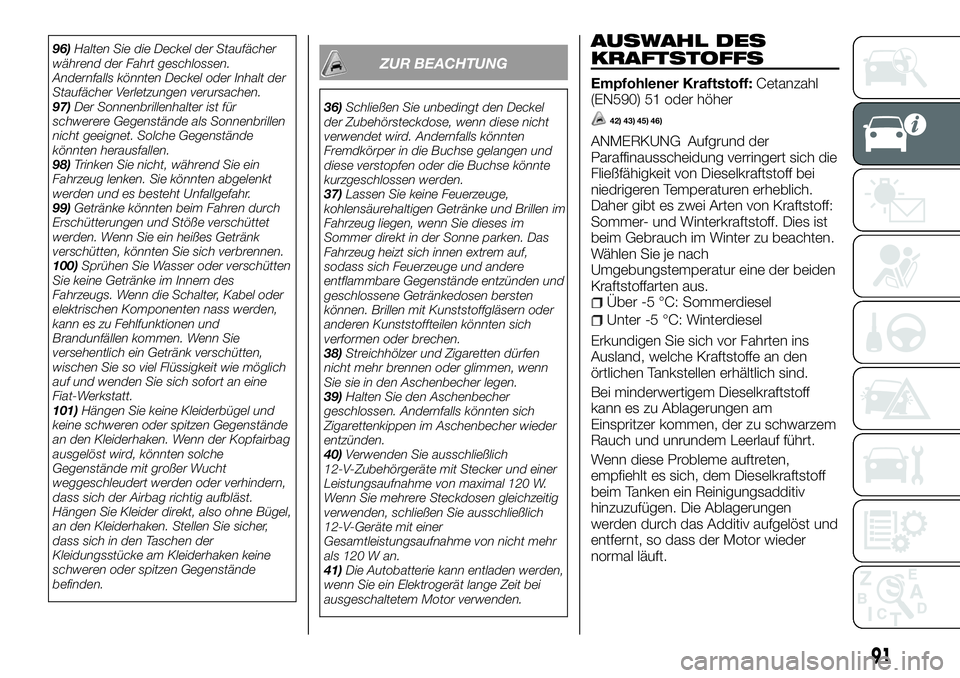

96)Halten Sie die Deckel der Staufächer
während der Fahrt geschlossen.
Andernfalls könnten Deckel oder Inhalt der
Staufächer Verletzungen verursachen.
97)Der Sonnenbrillenhalter ist für
schwerere Gegenstände als Sonnenbrillen
nicht geeignet. Solche Gegenstände
könnten herausfallen.
98)Trinken Sie nicht, während Sie ein
Fahrzeug lenken. Sie könnten abgelenkt
werden und es besteht Unfallgefahr.
99)Getränke könnten beim Fahren durch
Erschütterungen und Stöße verschüttet
werden. Wenn Sie ein heißes Getränk
verschütten, könnten Sie sich verbrennen.
100)Sprühen Sie Wasser oder verschütten
Sie keine Getränke im Innern des
Fahrzeugs. Wenn die Schalter, Kabel oder
elektrischen Komponenten nass werden,
kann es zu Fehlfunktionen und
Brandunfällen kommen. Wenn Sie
versehentlich ein Getränk verschütten,
wischen Sie so viel Flüssigkeit wie möglich
auf und wenden Sie sich sofort an eine
Fiat-Werkstatt.
101)Hängen Sie keine Kleiderbügel und
keine schweren oder spitzen Gegenstände
an den Kleiderhaken. Wenn der Kopfairbag
ausgelöst wird, könnten solche
Gegenstände mit großer Wucht
weggeschleudert werden oder verhindern,
dass sich der Airbag richtig aufbläst.
Hängen Sie Kleider direkt, also ohne Bügel,
an den Kleiderhaken. Stellen Sie sicher,
dass sich in den Taschen der
Kleidungsstücke am Kleiderhaken keine
schweren oder spitzen Gegenstände
befinden.ZUR BEACHTUNG
36)Schließen Sie unbedingt den Deckel
der Zubehörsteckdose, wenn diese nicht
verwendet wird. Andernfalls könnten
Fremdkörper in die Buchse gelangen und
diese verstopfen oder die Buchse könnte
kurzgeschlossen werden.
37)Lassen Sie keine Feuerzeuge,
kohlensäurehaltigen Getränke und Brillen im
Fahrzeug liegen, wenn Sie dieses im
Sommer direkt in der Sonne parken. Das
Fahrzeug heizt sich innen extrem auf,
sodass sich Feuerzeuge und andere
entflammbare Gegenstände entzünden und
geschlossene Getränkedosen bersten
können. Brillen mit Kunststoffgläsern oder
anderen Kunststoffteilen könnten sich
verformen oder brechen.
38)Streichhölzer und Zigaretten dürfen
nicht mehr brennen oder glimmen, wenn
Sie sie in den Aschenbecher legen.
39)Halten Sie den Aschenbecher
geschlossen. Andernfalls könnten sich
Zigarettenkippen im Aschenbecher wieder
entzünden.
40)Verwenden Sie ausschließlich
12-V-Zubehörgeräte mit Stecker und einer
Leistungsaufnahme von maximal 120 W.
Wenn Sie mehrere Steckdosen gleichzeitig
verwenden, schließen Sie ausschließlich
12-V-Geräte mit einer
Gesamtleistungsaufnahme von nicht mehr
als 120 W an.
41)Die Autobatterie kann entladen werden,
wenn Sie ein Elektrogerät lange Zeit bei
ausgeschaltetem Motor verwenden.
AUSWAHL DES
KRAFTSTOFFS
Empfohlener Kraftstoff:Cetanzahl
(EN590) 51 oder höher
42) 43) 45) 46)
ANMERKUNG Aufgrund der
Paraffinausscheidung verringert sich die
Fließfähigkeit von Dieselkraftstoff bei
niedrigeren Temperaturen erheblich.
Daher gibt es zwei Arten von Kraftstoff:
Sommer- und Winterkraftstoff. Dies ist
beim Gebrauch im Winter zu beachten.
Wählen Sie je nach
Umgebungstemperatur eine der beiden
Kraftstoffarten aus.
Über -5 °C: Sommerdiesel
Unter -5 °C: Winterdiesel
Erkundigen Sie sich vor Fahrten ins
Ausland, welche Kraftstoffe an den
örtlichen Tankstellen erhältlich sind.
Bei minderwertigem Dieselkraftstoff
kann es zu Ablagerungen am
Einspritzer kommen, der zu schwarzem
Rauch und unrundem Leerlauf führt.
Wenn diese Probleme auftreten,
empfiehlt es sich, dem Dieselkraftstoff
beim Tanken ein Reinigungsadditiv
hinzuzufügen. Die Ablagerungen
werden durch das Additiv aufgelöst und
entfernt, so dass der Motor wieder
normal läuft.
91

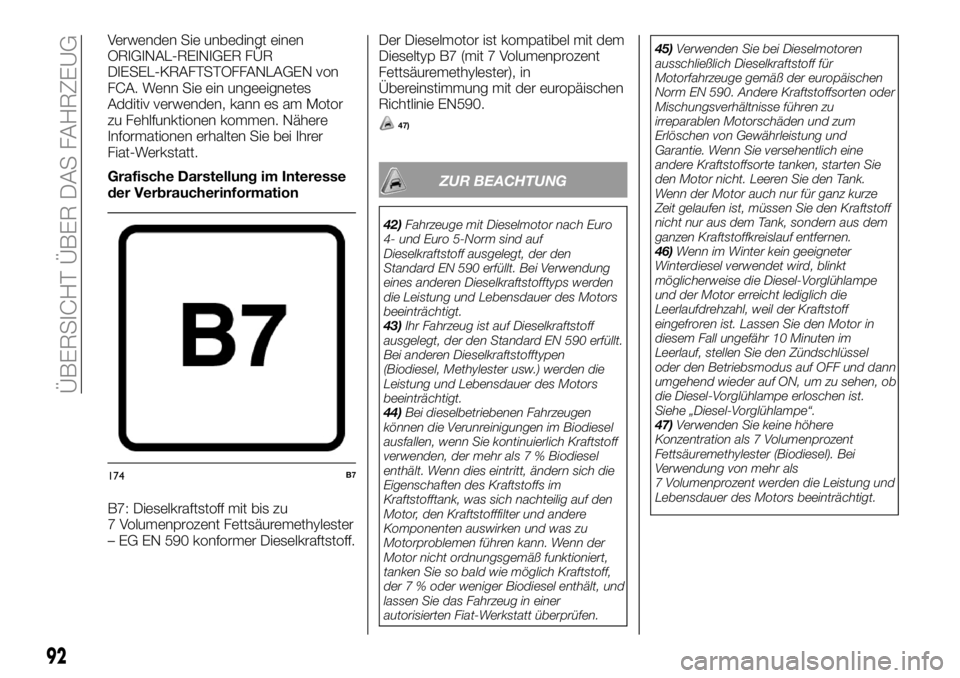

Verwenden Sie unbedingt einen
ORIGINAL-REINIGER FÜR
DIESEL-KRAFTSTOFFANLAGEN von
FCA. Wenn Sie ein ungeeignetes
Additiv verwenden, kann es am Motor
zu Fehlfunktionen kommen. Nähere
Informationen erhalten Sie bei Ihrer
Fiat-Werkstatt.
Grafische Darstellung im Interesse
der Verbraucherinformation
B7: Dieselkraftstoff mit bis zu
7 Volumenprozent Fettsäuremethylester
– EG EN 590 konformer Dieselkraftstoff.Der Dieselmotor ist kompatibel mit dem
Dieseltyp B7 (mit 7 Volumenprozent
Fettsäuremethylester), in
Übereinstimmung mit der europäischen
Richtlinie EN590.
47)
ZUR BEACHTUNG
42)Fahrzeuge mit Dieselmotor nach Euro
4- und Euro 5-Norm sind auf
Dieselkraftstoff ausgelegt, der den
Standard EN 590 erfüllt. Bei Verwendung
eines anderen Dieselkraftstofftyps werden
die Leistung und Lebensdauer des Motors
beeinträchtigt.
43)Ihr Fahrzeug ist auf Dieselkraftstoff
ausgelegt, der den Standard EN 590 erfüllt.
Bei anderen Dieselkraftstofftypen
(Biodiesel, Methylester usw.) werden die
Leistung und Lebensdauer des Motors
beeinträchtigt.
44)Bei dieselbetriebenen Fahrzeugen
können die Verunreinigungen im Biodiesel
ausfallen, wenn Sie kontinuierlich Kraftstoff
verwenden, der mehr als 7 % Biodiesel
enthält. Wenn dies eintritt, ändern sich die
Eigenschaften des Kraftstoffs im
Kraftstofftank, was sich nachteilig auf den
Motor, den Kraftstofffilter und andere
Komponenten auswirken und was zu
Motorproblemen führen kann. Wenn der
Motor nicht ordnungsgemäß funktioniert,
tanken Sie so bald wie möglich Kraftstoff,
der 7 % oder weniger Biodiesel enthält, und
lassen Sie das Fahrzeug in einer
autorisierten Fiat-Werkstatt überprüfen.45)Verwenden Sie bei Dieselmotoren
ausschließlich Dieselkraftstoff für
Motorfahrzeuge gemäß der europäischen
Norm EN 590. Andere Kraftstoffsorten oder
Mischungsverhältnisse führen zu
irreparablen Motorschäden und zum
Erlöschen von Gewährleistung und
Garantie. Wenn Sie versehentlich eine
andere Kraftstoffsorte tanken, starten Sie
den Motor nicht. Leeren Sie den Tank.
Wenn der Motor auch nur für ganz kurze
Zeit gelaufen ist, müssen Sie den Kraftstoff
nicht nur aus dem Tank, sondern aus dem
ganzen Kraftstoffkreislauf entfernen.
46)Wenn im Winter kein geeigneter
Winterdiesel verwendet wird, blinkt
möglicherweise die Diesel-Vorglühlampe
und der Motor erreicht lediglich die
Leerlaufdrehzahl, weil der Kraftstoff
eingefroren ist. Lassen Sie den Motor in
diesem Fall ungefähr 10 Minuten im
Leerlauf, stellen Sie den Zündschlüssel
oder den Betriebsmodus auf OFF und dann
umgehend wieder auf ON, um zu sehen, ob
die Diesel-Vorglühlampe erloschen ist.
Siehe „Diesel-Vorglühlampe“.
47)Verwenden Sie keine höhere
Konzentration als 7 Volumenprozent
Fettsäuremethylester (Biodiesel). Bei
Verwendung von mehr als
7 Volumenprozent werden die Leistung und
Lebensdauer des Motors beeinträchtigt.
174B7
92
ÜBERSICHT ÜBER DAS FAHRZEUG

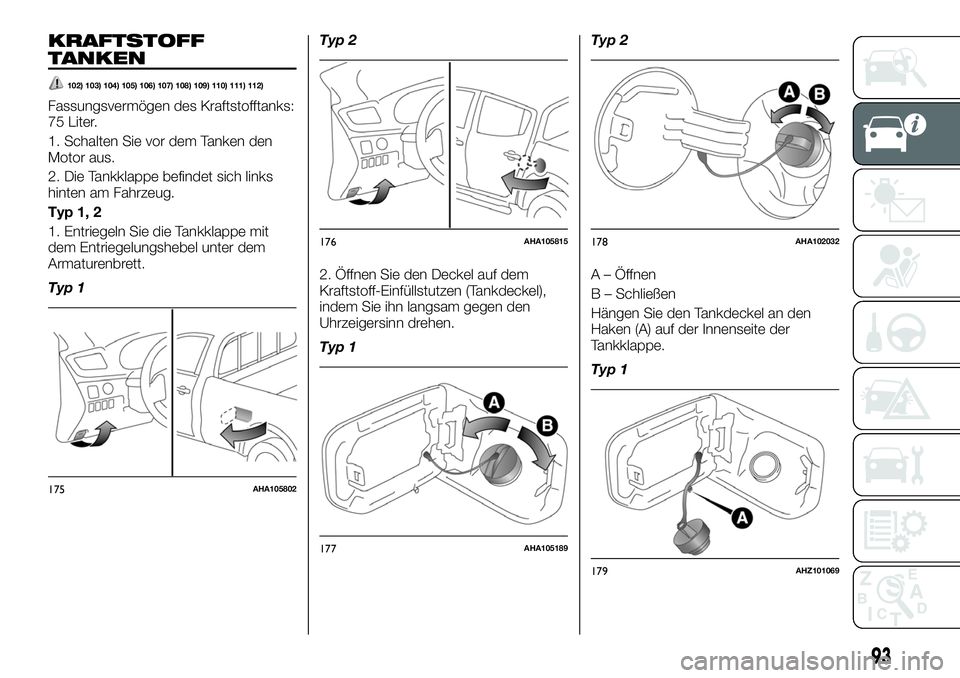

KRAFTSTOFF
TANKEN
102) 103) 104) 105) 106) 107) 108) 109) 110) 111) 112)
Fassungsvermögen des Kraftstofftanks:
75 Liter.
1. Schalten Sie vor dem Tanken den
Motor aus.
2. Die Tankklappe befindet sich links
hinten am Fahrzeug.
Typ 1, 2
1. Entriegeln Sie die Tankklappe mit
dem Entriegelungshebel unter dem
Armaturenbrett.
Typ 1Typ 2
2. Öffnen Sie den Deckel auf dem
Kraftstoff-Einfüllstutzen (Tankdeckel),
indem Sie ihn langsam gegen den
Uhrzeigersinn drehen.
Typ 1Typ 2
A – Öffnen
B – Schließen
Hängen Sie den Tankdeckel an den
Haken (A) auf der Innenseite der
Tankklappe.
Typ 1
175AHA105802
176AHA105815
177AHA105189
178AHA102032
179AHZ101069
93

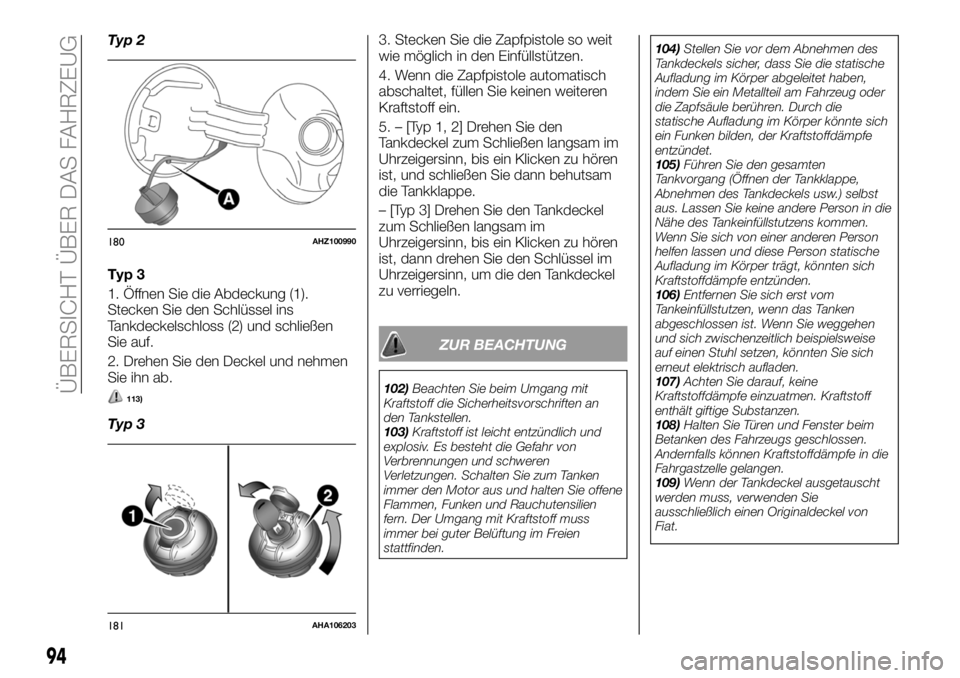

Typ 2
Typ 3
1. Öffnen Sie die Abdeckung (1).
Stecken Sie den Schlüssel ins
Tankdeckelschloss (2) und schließen
Sie auf.
2. Drehen Sie den Deckel und nehmen
Sie ihn ab.
113)
Typ 33. Stecken Sie die Zapfpistole so weit
wie möglich in den Einfüllstützen.
4. Wenn die Zapfpistole automatisch
abschaltet, füllen Sie keinen weiteren
Kraftstoff ein.
5. – [Typ 1, 2] Drehen Sie den
Tankdeckel zum Schließen langsam im
Uhrzeigersinn, bis ein Klicken zu hören
ist, und schließen Sie dann behutsam
die Tankklappe.
– [Typ 3] Drehen Sie den Tankdeckel
zum Schließen langsam im
Uhrzeigersinn, bis ein Klicken zu hören
ist, dann drehen Sie den Schlüssel im
Uhrzeigersinn, um die den Tankdeckel
zu verriegeln.
ZUR BEACHTUNG
102)Beachten Sie beim Umgang mit
Kraftstoff die Sicherheitsvorschriften an
den Tankstellen.
103)Kraftstoff ist leicht entzündlich und
explosiv. Es besteht die Gefahr von
Verbrennungen und schweren
Verletzungen. Schalten Sie zum Tanken
immer den Motor aus und halten Sie offene
Flammen, Funken und Rauchutensilien
fern. Der Umgang mit Kraftstoff muss
immer bei guter Belüftung im Freien
stattfinden.104)Stellen Sie vor dem Abnehmen des
Tankdeckels sicher, dass Sie die statische
Aufladung im Körper abgeleitet haben,
indem Sie ein Metallteil am Fahrzeug oder
die Zapfsäule berühren. Durch die
statische Aufladung im Körper könnte sich
ein Funken bilden, der Kraftstoffdämpfe
entzündet.
105)Führen Sie den gesamten
Tankvorgang (Öffnen der Tankklappe,
Abnehmen des Tankdeckels usw.) selbst
aus. Lassen Sie keine andere Person in die
Nähe des Tankeinfüllstutzens kommen.
Wenn Sie sich von einer anderen Person
helfen lassen und diese Person statische
Aufladung im Körper trägt, könnten sich
Kraftstoffdämpfe entzünden.
106)Entfernen Sie sich erst vom
Tankeinfüllstutzen, wenn das Tanken
abgeschlossen ist. Wenn Sie weggehen
und sich zwischenzeitlich beispielsweise
auf einen Stuhl setzen, könnten Sie sich
erneut elektrisch aufladen.
107)Achten Sie darauf, keine
Kraftstoffdämpfe einzuatmen. Kraftstoff
enthält giftige Substanzen.
108)Halten Sie Türen und Fenster beim
Betanken des Fahrzeugs geschlossen.
Andernfalls können Kraftstoffdämpfe in die
Fahrgastzelle gelangen.
109)Wenn der Tankdeckel ausgetauscht
werden muss, verwenden Sie
ausschließlich einen Originaldeckel von
Fiat.
180AHZ100990
181AHA106203
94
ÜBERSICHT ÜBER DAS FAHRZEUG

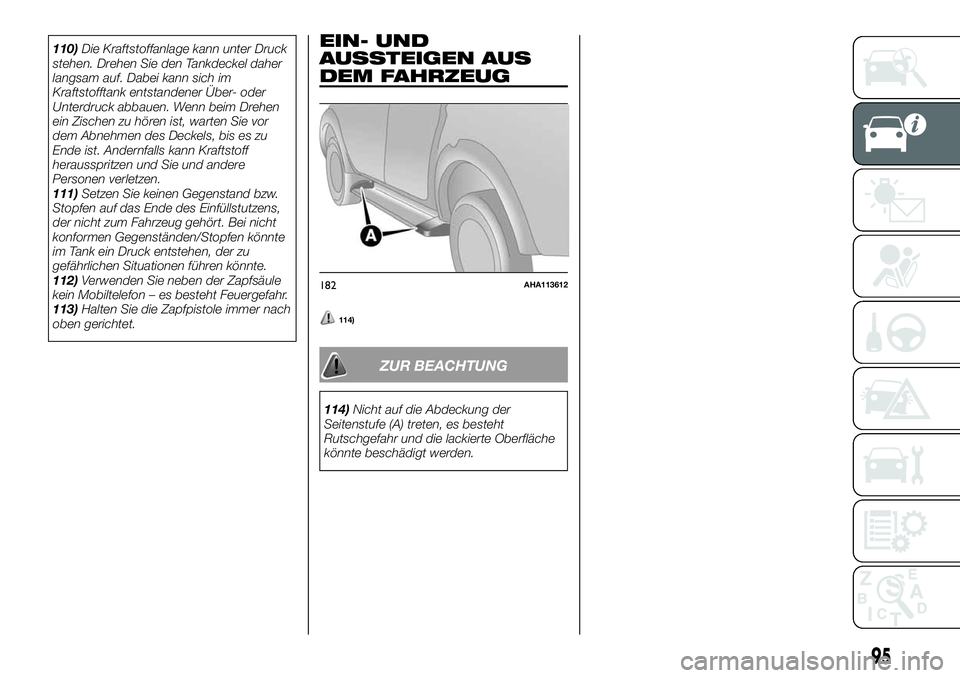

110)Die Kraftstoffanlage kann unter Druck
stehen. Drehen Sie den Tankdeckel daher
langsam auf. Dabei kann sich im
Kraftstofftank entstandener Über- oder
Unterdruck abbauen. Wenn beim Drehen
ein Zischen zu hören ist, warten Sie vor
dem Abnehmen des Deckels, bis es zu
Ende ist. Andernfalls kann Kraftstoff
herausspritzen und Sie und andere
Personen verletzen.
111)Setzen Sie keinen Gegenstand bzw.
Stopfen auf das Ende des Einfüllstutzens,
der nicht zum Fahrzeug gehört. Bei nicht
konformen Gegenständen/Stopfen könnte
im Tank ein Druck entstehen, der zu
gefährlichen Situationen führen könnte.
112)Verwenden Sie neben der Zapfsäule
kein Mobiltelefon – es besteht Feuergefahr.
113)Halten Sie die Zapfpistole immer nach
oben gerichtet.EIN- UND
AUSSTEIGEN AUS
DEM FAHRZEUG
114)
ZUR BEACHTUNG
114)Nicht auf die Abdeckung der
Seitenstufe (A) treten, es besteht
Rutschgefahr und die lackierte Oberfläche
könnte beschädigt werden.
182AHA113612
95

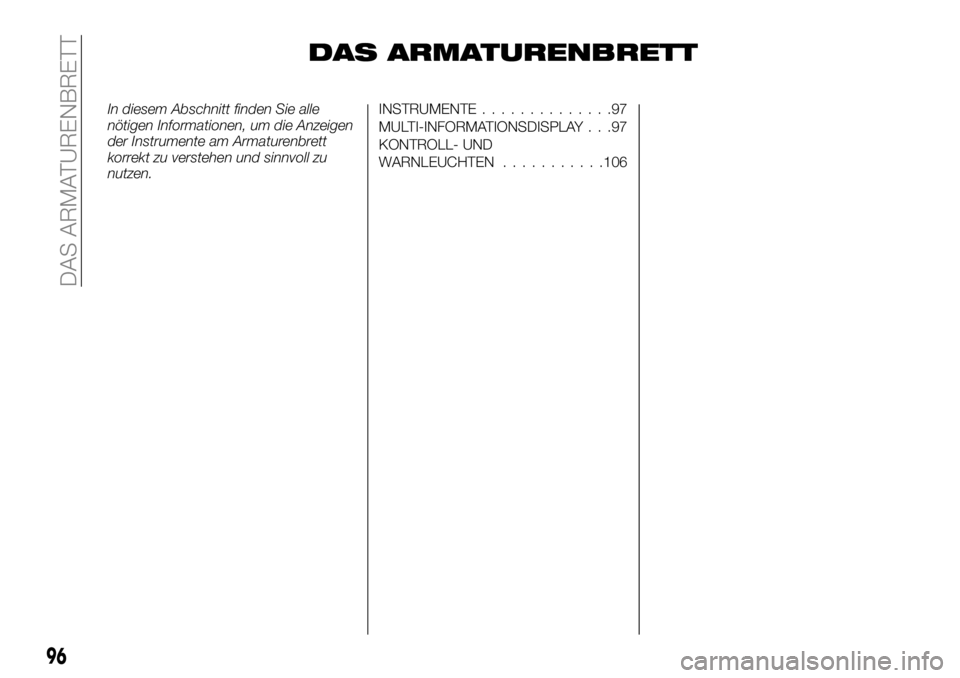

DAS ARMATURENBRETT
In diesem Abschnitt finden Sie alle
nötigen Informationen, um die Anzeigen
der Instrumente am Armaturenbrett
korrekt zu verstehen und sinnvoll zu
nutzen.INSTRUMENTE..............97
MULTI-INFORMATIONSDISPLAY . . .97
KONTROLL- UND
WARNLEUCHTEN...........106
96
DAS ARMATURENBRETT

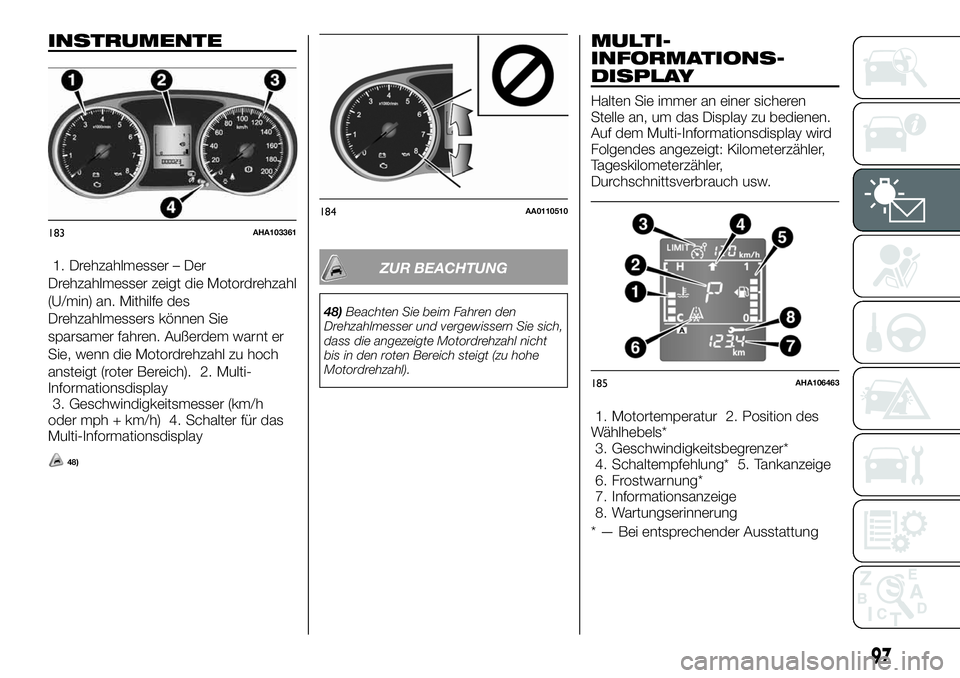

INSTRUMENTE
1. Drehzahlmesser – Der
Drehzahlmesser zeigt die Motordrehzahl
(U/min) an. Mithilfe des
Drehzahlmessers können Sie
sparsamer fahren. Außerdem warnt er
Sie, wenn die Motordrehzahl zu hoch
ansteigt (roter Bereich). 2. Multi-
Informationsdisplay
3. Geschwindigkeitsmesser (km/h
oder mph + km/h) 4. Schalter für das
Multi-Informationsdisplay
48)
ZUR BEACHTUNG
48)Beachten Sie beim Fahren den
Drehzahlmesser und vergewissern Sie sich,
dass die angezeigte Motordrehzahl nicht
bis in den roten Bereich steigt (zu hohe
Motordrehzahl).
MULTI-
INFORMATIONS-
DISPLAY
Halten Sie immer an einer sicheren
Stelle an, um das Display zu bedienen.
Auf dem Multi-Informationsdisplay wird
Folgendes angezeigt: Kilometerzähler,
Tageskilometerzähler,
Durchschnittsverbrauch usw.
1. Motortemperatur 2. Position des
Wählhebels*
3. Geschwindigkeitsbegrenzer*
4. Schaltempfehlung* 5. Tankanzeige
6. Frostwarnung*
7. Informationsanzeige
8. Wartungserinnerung
* — Bei entsprechender Ausstattung
183AHA103361
184AA0110510
185AHA106463
97

98
DAS ARMATURENBRETT

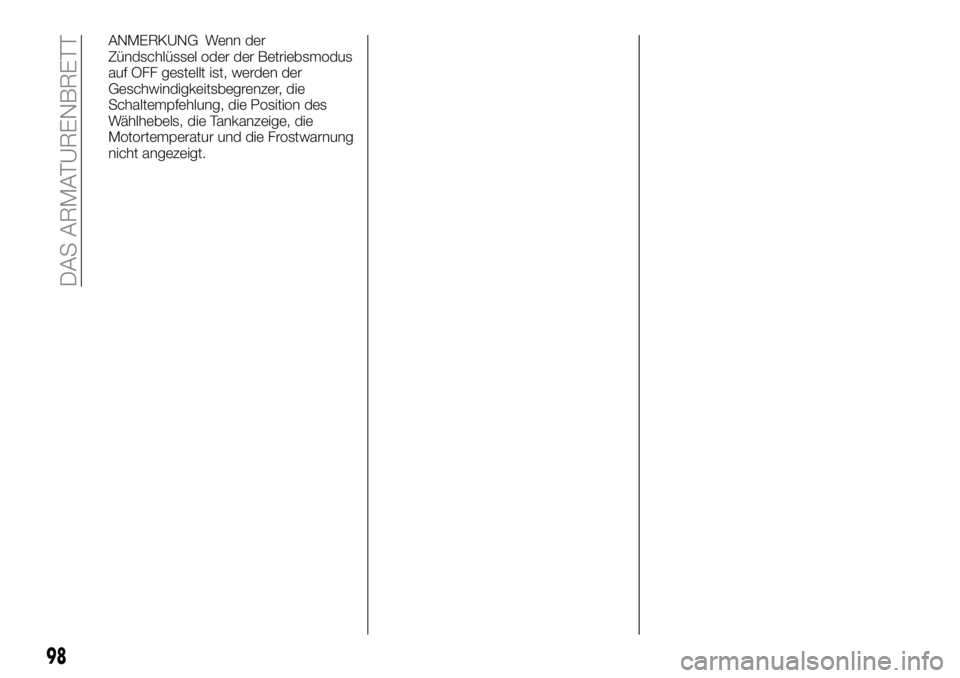

ANMERKUNG Wenn der
Zündschlüssel oder der Betriebsmodus
auf OFF gestellt ist, werden der
Geschwindigkeitsbegrenzer, die
Schaltempfehlung, die Position des
Wählhebels, die Tankanzeige, die
Motortemperatur und die Frostwarnung
nicht angezeigt.
