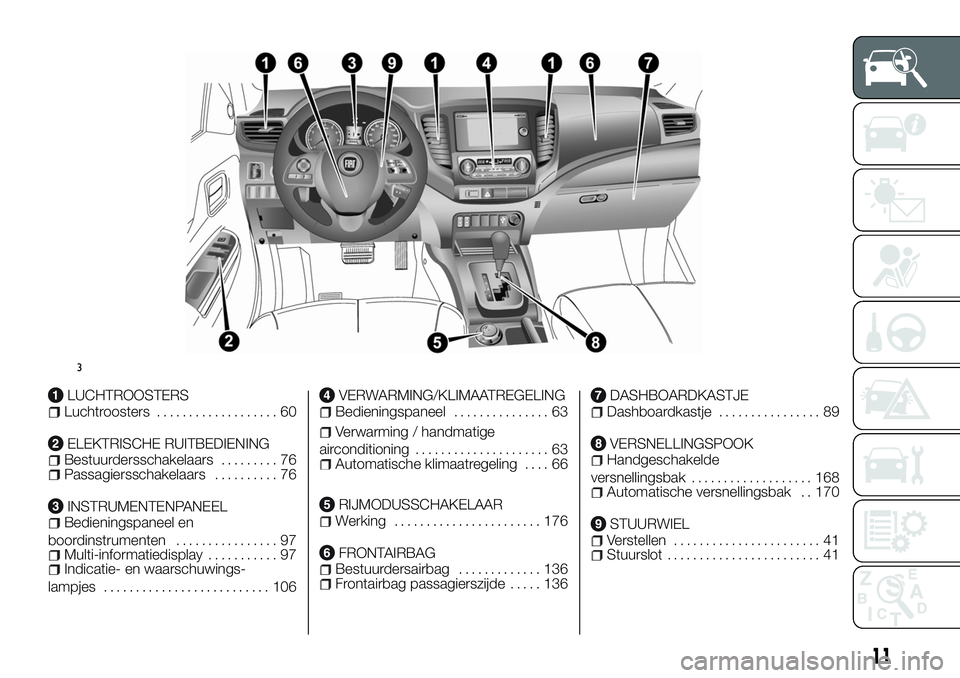

LUCHTROOSTERSLuchtroosters................... 60
ELEKTRISCHE RUITBEDIENINGBestuurdersschakelaars......... 76Passagiersschakelaars.......... 76
INSTRUMENTENPANEELBedieningspaneel en
boordinstrumenten................ 97
Multi-informatiedisplay........... 97Indicatie- en waarschuwings-
lampjes.......................... 106
VERWARMING/KLIMAATREGELINGBedieningspaneel............... 63
Verwarming / handmatige
airconditioning..................... 63
Automatische klimaatregeling.... 66
RIJMODUSSCHAKELAARWerking....................... 176
FRONTAIRBAGBestuurdersairbag............. 136Frontairbag passagierszijde..... 136
DASHBOARDKASTJEDashboardkastje................ 89
VERSNELLINGSPOOKHandgeschakelde
versnellingsbak................... 168
Automatische versnellingsbak . . 170
STUURWIELVerstellen....................... 41Stuurslot........................ 41
3
11

Opmerking Er zit een
temperatuursensor (A) voor de lucht in
het interieur op de weergegeven plaats.
Plaats nooit iets op de sensor,
aangezien de sensor hierdoor niet naar
behoren werkt.
Opmerking Het scherm van het
bedieningspaneel van de airconditioning
kan in extreme kou traag werken. Dit
duidt niet op een probleem. Dit
verdwijnt als de temperatuur in het
voertuig oploopt tot een normale
temperatuur.
Ventilatorsnelheidsschakelaar
Druk op
van de
ventilatorsnelheidsschakelaar om de
ventilatorsnelheid te verhogen.
Druk op
van de
ventilatorsnelheidsschakelaar om de
ventilatorsnelheid te verlagen. De
geselecteerde ventilatorsnelheid wordt
weergegeven op het display (A).Bedieningspaneel airconditioning
— standaardmodus
Bedieningspaneel airconditioning
— dubbele zone
1 — verhogen
2 — verlagenTemperatuurregelingsschakelaar
Duw
ofvan de
temperatuurregelingsschakelaar naar
de gewenste temperatuur.
De geselecteerde temperatuur wordt
weergegeven op het display (A).
Opmerking De temperatuurwaarde van
de airconditioning wordt op het
multi-informatiedisplay afgewisseld met
de weergave van de buitentemperatuur.
Raadpleeg "De temperatuureenheid
veranderen".
Opmerking Zolang de temperatuur van
de motorkoelvloeistof laag is, is de
temperatuur van de lucht die uit de
verwarming komt, zelfs als u de
schakelaar op warme lucht hebt gezet,
koel/koud tot de motor is opgewarmd.
Als het systeem in de automatische
stand staat, wordt de ventilatormodus
overgeschakeld naar
en wordt de
ventilatorsnelheid verlaagd, om te
voorkomen dat de ruiten beslaan.
124AH3100463M
125AH3100463B
126AA0112354
68
KENNISMAKING MET HET VOERTUIG

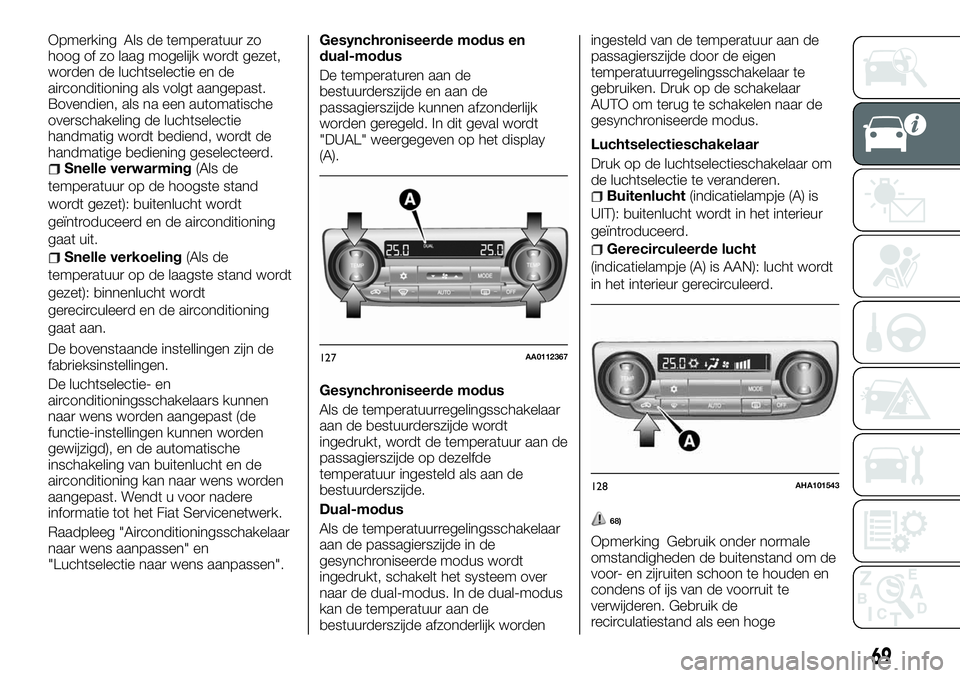

Opmerking Als de temperatuur zo
hoog of zo laag mogelijk wordt gezet,
worden de luchtselectie en de
airconditioning als volgt aangepast.
Bovendien, als na een automatische
overschakeling de luchtselectie
handmatig wordt bediend, wordt de
handmatige bediening geselecteerd.
Snelle verwarming(Als de
temperatuur op de hoogste stand
wordt gezet): buitenlucht wordt
geïntroduceerd en de airconditioning
gaat uit.
Snelle verkoeling(Als de
temperatuur op de laagste stand wordt
gezet): binnenlucht wordt
gerecirculeerd en de airconditioning
gaat aan.
De bovenstaande instellingen zijn de
fabrieksinstellingen.
De luchtselectie- en
airconditioningsschakelaars kunnen
naar wens worden aangepast (de
functie-instellingen kunnen worden
gewijzigd), en de automatische
inschakeling van buitenlucht en de
airconditioning kan naar wens worden
aangepast. Wendt u voor nadere
informatie tot het Fiat Servicenetwerk.
Raadpleeg "Airconditioningsschakelaar
naar wens aanpassen" en
"Luchtselectie naar wens aanpassen".Gesynchroniseerde modus en
dual-modus
De temperaturen aan de
bestuurderszijde en aan de
passagierszijde kunnen afzonderlijk
worden geregeld. In dit geval wordt
"DUAL" weergegeven op het display
(A).
Gesynchroniseerde modus
Als de temperatuurregelingsschakelaar
aan de bestuurderszijde wordt
ingedrukt, wordt de temperatuur aan de
passagierszijde op dezelfde
temperatuur ingesteld als aan de
bestuurderszijde.
Dual-modus
Als de temperatuurregelingsschakelaar
aan de passagierszijde in de
gesynchroniseerde modus wordt
ingedrukt, schakelt het systeem over
naar de dual-modus. In de dual-modus
kan de temperatuur aan de
bestuurderszijde afzonderlijk wordeningesteld van de temperatuur aan de
passagierszijde door de eigen
temperatuurregelingsschakelaar te
gebruiken. Druk op de schakelaar
AUTO om terug te schakelen naar de
gesynchroniseerde modus.
Luchtselectieschakelaar
Druk op de luchtselectieschakelaar om
de luchtselectie te veranderen.
Buitenlucht(indicatielampje (A) is
UIT): buitenlucht wordt in het interieur
geïntroduceerd.
Gerecirculeerde lucht
(indicatielampje (A) is AAN): lucht wordt
in het interieur gerecirculeerd.
68)
Opmerking Gebruik onder normale
omstandigheden de buitenstand om de
voor- en zijruiten schoon te houden en
condens of ijs van de voorruit te
verwijderen. Gebruik de
recirculatiestand als een hoge
127AA0112367
128AHA101543
69

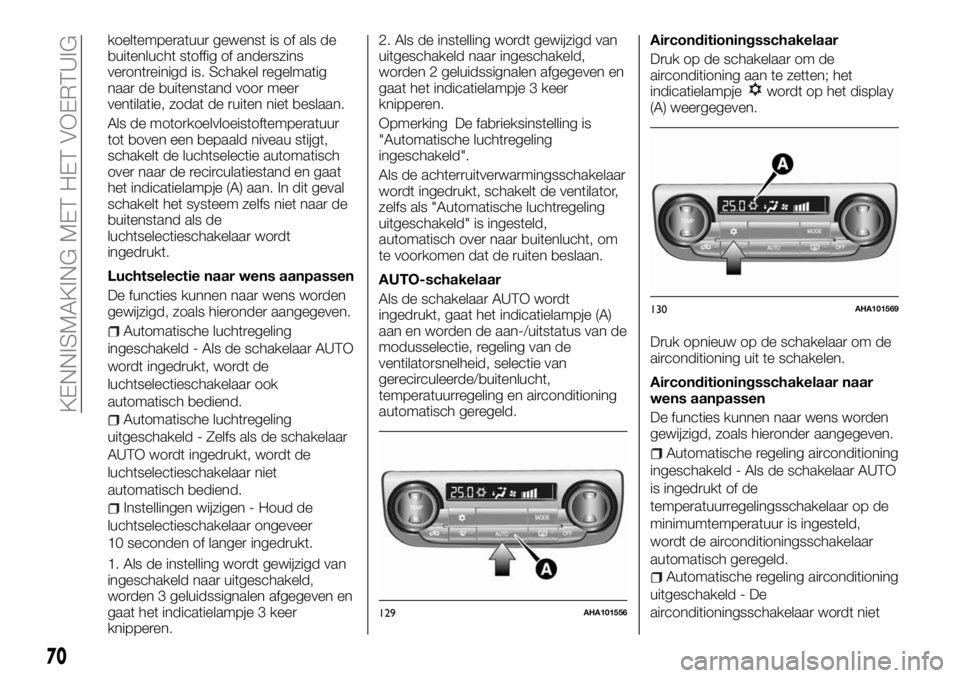

koeltemperatuur gewenst is of als de
buitenlucht stoffig of anderszins
verontreinigd is. Schakel regelmatig
naar de buitenstand voor meer
ventilatie, zodat de ruiten niet beslaan.
Als de motorkoelvloeistoftemperatuur
tot boven een bepaald niveau stijgt,
schakelt de luchtselectie automatisch
over naar de recirculatiestand en gaat
het indicatielampje (A) aan. In dit geval
schakelt het systeem zelfs niet naar de
buitenstand als de
luchtselectieschakelaar wordt
ingedrukt.
Luchtselectie naar wens aanpassen
De functies kunnen naar wens worden
gewijzigd, zoals hieronder aangegeven.
Automatische luchtregeling
ingeschakeld - Als de schakelaar AUTO
wordt ingedrukt, wordt de
luchtselectieschakelaar ook
automatisch bediend.
Automatische luchtregeling
uitgeschakeld - Zelfs als de schakelaar
AUTO wordt ingedrukt, wordt de
luchtselectieschakelaar niet
automatisch bediend.
Instellingen wijzigen - Houd de
luchtselectieschakelaar ongeveer
10 seconden of langer ingedrukt.
1. Als de instelling wordt gewijzigd van
ingeschakeld naar uitgeschakeld,
worden 3 geluidssignalen afgegeven en
gaat het indicatielampje 3 keer
knipperen.2. Als de instelling wordt gewijzigd van
uitgeschakeld naar ingeschakeld,
worden 2 geluidssignalen afgegeven en
gaat het indicatielampje 3 keer
knipperen.
Opmerking De fabrieksinstelling is
"Automatische luchtregeling
ingeschakeld".
Als de achterruitverwarmingsschakelaar
wordt ingedrukt, schakelt de ventilator,
zelfs als "Automatische luchtregeling
uitgeschakeld" is ingesteld,
automatisch over naar buitenlucht, om
te voorkomen dat de ruiten beslaan.
AUTO-schakelaar
Als de schakelaar AUTO wordt
ingedrukt, gaat het indicatielampje (A)
aan en worden de aan-/uitstatus van de
modusselectie, regeling van de
ventilatorsnelheid, selectie van
gerecirculeerde/buitenlucht,
temperatuurregeling en airconditioning
automatisch geregeld.Airconditioningsschakelaar
Druk op de schakelaar om de
airconditioning aan te zetten; het
indicatielampje
wordt op het display
(A) weergegeven.
Druk opnieuw op de schakelaar om de
airconditioning uit te schakelen.
Airconditioningsschakelaar naar
wens aanpassen
De functies kunnen naar wens worden
gewijzigd, zoals hieronder aangegeven.
Automatische regeling airconditioning
ingeschakeld - Als de schakelaar AUTO
is ingedrukt of de
temperatuurregelingsschakelaar op de
minimumtemperatuur is ingesteld,
wordt de airconditioningsschakelaar
automatisch geregeld.
Automatische regeling airconditioning
uitgeschakeld - De
airconditioningsschakelaar wordt niet
129AHA101556
130AHA101569
70
KENNISMAKING MET HET VOERTUIG

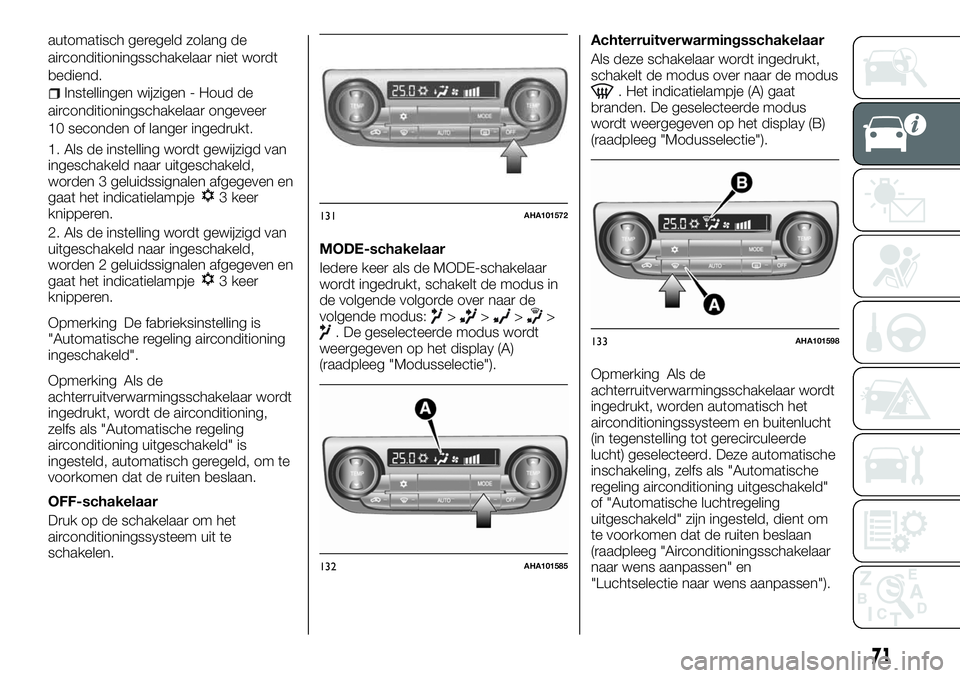

automatisch geregeld zolang de
airconditioningsschakelaar niet wordt
bediend.
Instellingen wijzigen - Houd de
airconditioningschakelaar ongeveer
10 seconden of langer ingedrukt.
1. Als de instelling wordt gewijzigd van
ingeschakeld naar uitgeschakeld,
worden 3 geluidssignalen afgegeven en
gaat het indicatielampje
3 keer
knipperen.
2. Als de instelling wordt gewijzigd van
uitgeschakeld naar ingeschakeld,
worden 2 geluidssignalen afgegeven en
gaat het indicatielampje
3 keer
knipperen.
Opmerking De fabrieksinstelling is
"Automatische regeling airconditioning
ingeschakeld".
Opmerking Als de
achterruitverwarmingsschakelaar wordt
ingedrukt, wordt de airconditioning,
zelfs als "Automatische regeling
airconditioning uitgeschakeld" is
ingesteld, automatisch geregeld, om te
voorkomen dat de ruiten beslaan.
OFF-schakelaar
Druk op de schakelaar om het
airconditioningssysteem uit te
schakelen.MODE-schakelaar
Iedere keer als de MODE-schakelaar
wordt ingedrukt, schakelt de modus in
de volgende volgorde over naar de
volgende modus:
>>>>. De geselecteerde modus wordt
weergegeven op het display (A)
(raadpleeg "Modusselectie").Achterruitverwarmingsschakelaar
Als deze schakelaar wordt ingedrukt,
schakelt de modus over naar de modus
. Het indicatielampje (A) gaat
branden. De geselecteerde modus
wordt weergegeven op het display (B)
(raadpleeg "Modusselectie").
Opmerking Als de
achterruitverwarmingsschakelaar wordt
ingedrukt, worden automatisch het
airconditioningssysteem en buitenlucht
(in tegenstelling tot gerecirculeerde
lucht) geselecteerd. Deze automatische
inschakeling, zelfs als "Automatische
regeling airconditioning uitgeschakeld"
of "Automatische luchtregeling
uitgeschakeld" zijn ingesteld, dient om
te voorkomen dat de ruiten beslaan
(raadpleeg "Airconditioningsschakelaar
naar wens aanpassen" en
"Luchtselectie naar wens aanpassen").
131AHA101572
132AHA101585
133AHA101598
71

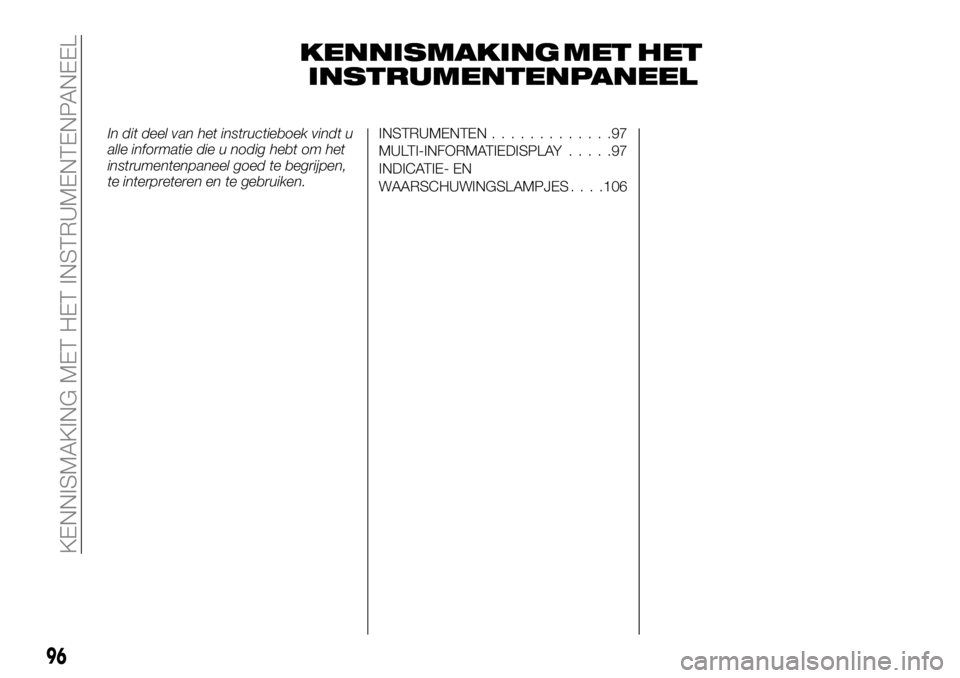

KENNISMAKING
INSTRUMENTENPANEEL
In dit deel van het instructieboek vindt u
alle informatie die u nodig hebt om het
instrumentenpaneel goed te begrijpen,
te interpreteren en te gebruiken.INSTRUMENTEN.............97
MULTI-INFORMATIEDISPLAY.....97
INDICATIE- EN
WAARSCHUWINGSLAMPJES. . . .106
96
KENNISMAKING MET HET INSTRUMENTENPANEEL
MET HET

INSTRUMENTEN

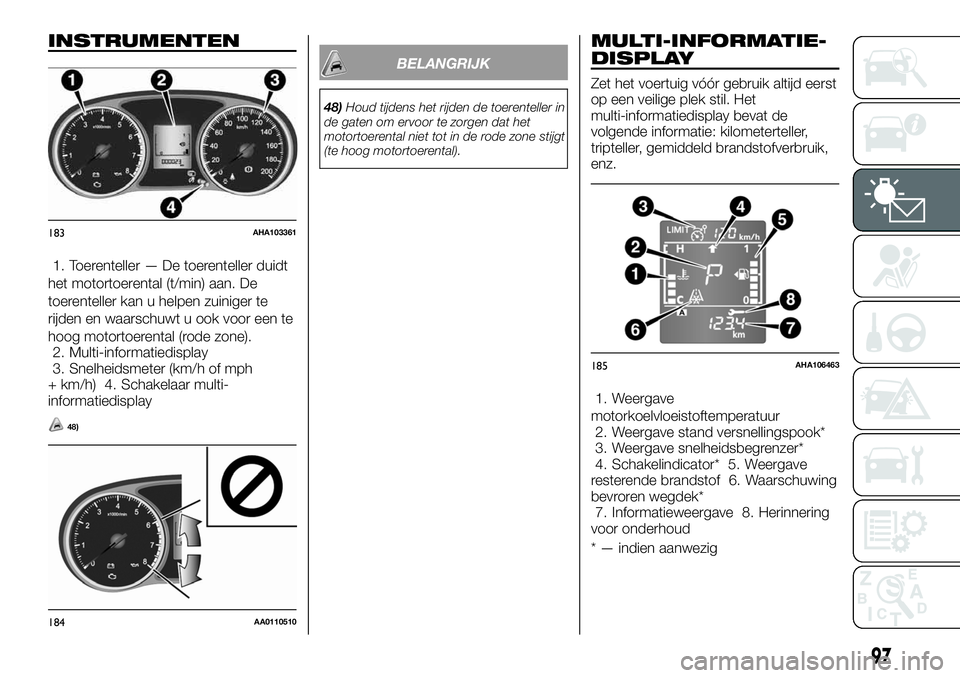

1. Toerenteller — De toerenteller duidt
het motortoerental (t/min) aan. De
toerenteller kan u helpen zuiniger te
rijden en waarschuwt u ook voor een te
hoog motortoerental (rode zone).
2. Multi-informatiedisplay
3. Snelheidsmeter (km/h of mph
+ km/h) 4. Schakelaar multi-
informatiedisplay
48)
BELANGRIJK
48)Houd tijdens het rijden de toerenteller in
de gaten om ervoor te zorgen dat het
motortoerental niet tot in de rode zone stijgt
(te hoog motortoerental).
MULTI-INFORMATIE-
DISPLAY
Zet het voertuig vóór gebruik altijd eerst
op een veilige plek stil. Het
multi-informatiedisplay bevat de
volgende informatie: kilometerteller,
tripteller, gemiddeld brandstofverbruik,
enz.
1. Weergave
motorkoelvloeistoftemperatuur
2. Weergave stand versnellingspook*
3. Weergave snelheidsbegrenzer*
4. Schakelindicator* 5. Weergave
resterende brandstof 6. Waarschuwing
bevroren wegdek*
7. Informatieweergave 8. Herinnering
voor onderhoud
* — indien aanwezig
183AHA103361
184AA0110510
185AHA106463
97

INFORMATIEWEERGAVE
Iedere keer dat u de schakelaar (A) van het multi-informatiedisplay zachtjes indrukt, schakelt het display in de onderstaande
volgorde over.
1. Kilometerteller 2. Tripteller A 3. Tripteller B 4. Regeling meterverlichting 5. Weergave rijbereik 6. Weergave gemiddeld
brandstofverbruik 7. Start&Stop-bewaking* 8. Buitentemperatuurweergave* 9. Herinnering onderhoud (afstand)
10. Herinnering onderhoud (maand)
* — indien aanwezig
Opmerking Als de contactschakelaar of de bedieningsmodus op "OFF" staat, worden het rijbereik, het gemiddelde
brandstofverbruik en de buitentemperatuur niet weergegeven.
Opmerking De herinnering voor onderhoud wordt tijdens het rijden zelfs niet weergegeven als u de knop van het
multi-informatiedisplay gebruikt.
186AH1100371
99

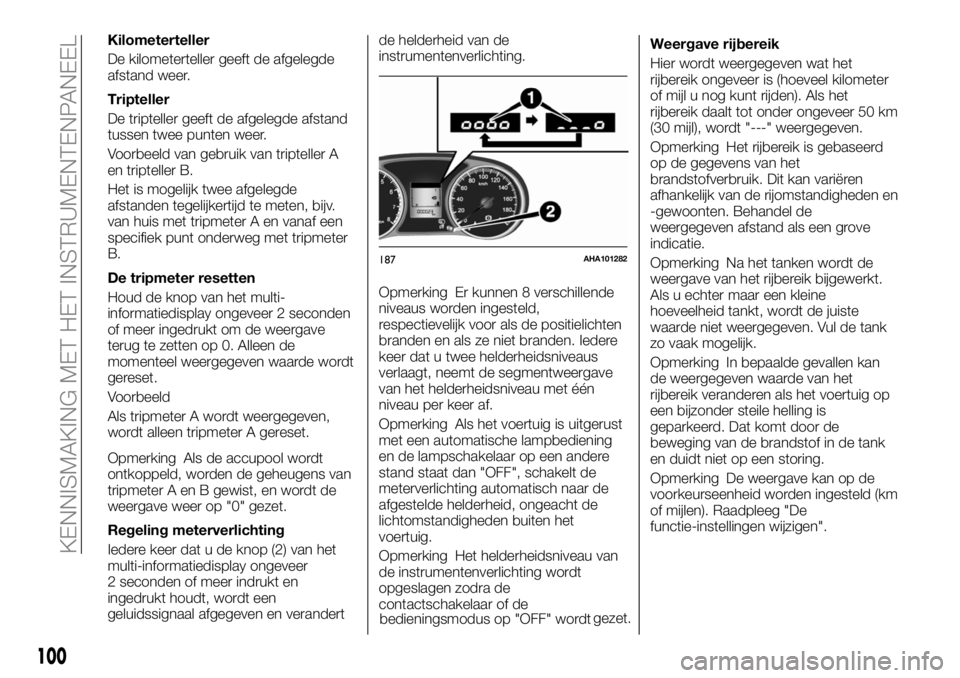

Kilometerteller
De kilometerteller geeft de afgelegde
afstand weer.
Tripteller
De tripteller geeft de afgelegde afstand
tussen twee punten weer.
Voorbeeld van gebruik van tripteller A
en tripteller B.
Het is mogelijk twee afgelegde
afstanden tegelijkertijd te meten, bijv.
van huis met tripmeter A en vanaf een
specifiek punt onderweg met tripmeter
B.
De tripmeter resetten
Houd de knop van het multi-
informatiedisplay ongeveer 2 seconden
of meer ingedrukt om de weergave
terug te zetten op 0. Alleen de
momenteel weergegeven waarde wordt
gereset.
Voorbeeld
Als tripmeter A wordt weergegeven,
wordt alleen tripmeter A gereset.
Opmerking Als de accupool wordt
ontkoppeld, worden de geheugens van
tripmeter A en B gewist, en wordt de
weergave weer op "0" gezet.
Regeling meterverlichting
Iedere keer dat u de knop (2) van het
multi-informatiedisplay ongeveer
2 seconden of meer indrukt en
ingedrukt houdt, wordt een
geluidssignaal afgegeven en verandertde helderheid van de
instrumentenverlichting.
Opmerking Er kunnen 8 verschillende
niveaus worden ingesteld,
respectievelijk voor als de positielichten
branden en als ze niet branden. Iedere
keer dat u twee helderheidsniveaus
verlaagt, neemt de segmentweergave
van het helderheidsniveau met één
niveau per keer af.
Opmerking Als het voertuig is uitgerust
met een automatische lampbediening
en de lampschakelaar op een andere
stand staat dan "OFF", schakelt de
meterverlichting automatisch naar de
afgestelde helderheid, ongeacht de
lichtomstandigheden buiten het
voertuig.
Opmerking Het helderheidsniveau van
de instrumentenverlichting wordt
opgeslagen zodra de
contactschakelaar of de
bedieningsmodus op "OFF" wordtgezet.Weergave rijbereik
Hier wordt weergegeven wat het
rijbereik ongeveer is (hoeveel kilometer
of mijl u nog kunt rijden). Als het
rijbereik daalt tot onder ongeveer 50 km
(30 mijl), wordt "---" weergegeven.
Opmerking Het rijbereik is gebaseerd
op de gegevens van het
brandstofverbruik. Dit kan variëren
afhankelijk van de rijomstandigheden en
-gewoonten. Behandel de
weergegeven afstand als een grove
indicatie.
Opmerking Na het tanken wordt de
weergave van het rijbereik bijgewerkt.
Als u echter maar een kleine
hoeveelheid tankt, wordt de juiste
waarde niet weergegeven. Vul de tank
zo vaak mogelijk.
Opmerking In bepaalde gevallen kan
de weergegeven waarde van het
rijbereik veranderen als het voertuig op
een bijzonder steile helling is
geparkeerd. Dat komt door de
beweging van de brandstof in de tank
en duidt niet op een storing.
Opmerking De weergave kan op de
voorkeurseenheid worden ingesteld (km
of mijlen). Raadpleeg "De
functie-instellingen wijzigen".
187AHA101282
100
KENNISMAKING MET HET INSTRUMENTENPANEEL

Weergave gemiddeld
brandstofverbruik
Hier wordt het gemiddelde
brandstofverbruik vanaf de laatste reset
tot heden weergegeven. De instellingen
van de resetmodus van de weergave
van het gemiddelde brandstofverbruik
kunnen worden overgeschakeld tussen
"Auto reset" (automatisch resetten) en
"Manual reset" (handmatig resetten).
Raadpleeg "De functie-instellingen
wijzigen" voor meer informatie over het
wijzigen van de weergave-instellingen
van het gemiddelde brandstofverbruik.
Opmerking De weergave van het
gemiddelde brandstofverbruik kan
afzonderlijk voor de automatische
resetmodus en de handmatige
resetmodus worden gereset.
Opmerking Als het gemiddelde
brandstofverbruik niet kan worden
gemeten, wordt "---" weergegeven.
Opmerking De oorspronkelijke
(standaard) instelling is "Auto reset
mode" (automatische resetmodus).
Opmerking Het gemiddelde
brandstofverbruik is afhankelijk van de
rijomstandigheden
(wegomstandigheden, rijstijl, enz.). Het
weergegeven gemiddelde
brandstofverbruik kan afwijken van het
daadwerkelijke brandstofverbruik.Behandel het weergegeven
brandstofverbruik als een grove
indicatie.
Opmerking Het geheugen van de
handmatige resetmodus of de
automatische resetmodus van de
weergave van het gemiddelde
brandstofverbruik wordt gewist, als de
accu wordt ontkoppeld.
Opmerking De weergave kan op de
voorkeurseenheid worden ingesteld
(km/l, l/100 km, mpg). Raadpleeg "De
functie-instellingen wijzigen".
Start&Stop-monitor (indien
aanwezig)
De totale tijd dat de motor door het
Start&Stop-systeem is afgezet, wordt
weergegeven. Raadpleeg
Start&Stop-bewaking.
Opmerking Als de contactschakelaar of
het bedieningsmodus weer op "ON"
wordt gezet, wordt de totale tijd
gereset.
Buitentemperatuurdisplay (indien
aanwezig)
Hier wordt de temperatuur buiten het
voertuig weergegeven.
Opmerking De weergave kan op de
voorkeurseenheid worden ingesteld (°C
of °F). Raadpleeg "De functie-
instellingen wijzigen".
Opmerking De weergegeven
temperatuur kan afwijken van dedaadwerkelijke buitentemperatuur,
afhankelijk van factoren zoals de
rijomstandigheden.
Waarschuwing bevroren weg
(indien aanwezig)
Als de buitentemperatuur daalt tot
onder ongeveer 3°C (37°F), gaat het
alarm af en knippert het
waarschuwingssymbool (A) van de
buitentemperatuur gedurende ongeveer
10 seconden.
115)
Weergave
motorkoelvloeistoftemperatuur
Hier wordt de
motorkoelvloeistoftemperatuur
weergegeven. Als de koelvloeistof heet
wordt, gaat
knipperen.
Houd de weergave van de
motorkoelvloeistoftemperatuur tijdens
het rijden in de gaten.
116)
188AHA101295
101
